Presentation Transcript

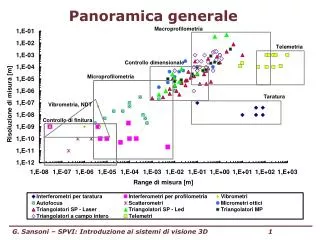

  1. Panoramica generale

  2. Il controllo di finitura delle superfici • Rugosità, ondulazione, fattore di forma • UNI ISO, "Rugosità delle superfici - Terminologia - Superficie e i suoi parametri", Standard Internazionale ISO 4287/1, (1984).

  3. …cont Rugosità Ondulazione • Il passo è >> dell’ampiezza • La classificazione è molto ‘mobile’ • Dipende dall’applicazione

  4. Rugosità o ondulazione? • Automotive (ondulazione) : 0.8 mm<lS<3 mm • Laminati (ondulazione): • 0.5 mm<lS<5 mm • 0.8 mm<lS<40 mm • 200nm<Wa<5mm • 400nm<Ra<1.5mm • Superfici ottiche: • 1.5 nm<Rq<2.5 nm • Rq<05 nm • 10nm< Rq<1 mm Sovrapposizione!!! Applicazioni speciali

  5. Come si misura • Molti parametri, sia per rugosità che per ondulazione Profilo misurato Serve misurare un profilo!!!

  6. La sensoristica • Fbl • Polliciometro • Microscopia • Stilo a contatto • Scatterometri • Interferometri • Sensori autofocus

  7. Esempio: misuratoredi rugosità e ondulazione • Specifiche richieste: • Intervallo di misura difetti: 200 nm ÷ 5 mm • Rugosità Ra: 0.1 mm ÷ 1 mm • Risoluzione: 0.001 mm • Incertezza tipo: < 2.5% del range di misura Misura di rugosità Misura di ondulazione

  8. Sensore autofocus per misure di rugosità e microprofili a • Superficie fresata, Ra= 0.8mm • Sensore a film sottile b

  9. La microprofilometria • Def: rappresentazione quantitativa tridimensionale delle superfici. • Intervallo di misura: da 3mm alla decina di mm • parziale ricopertura con l’ondulazione • Risoluzione: da frazioni di nm a qualche decina di mm.

  10. La microprofilometria • La sensoristica ottica • Triangolatori a singolo punto LED (SP-LED) • Triangolatori a singolo punto laser (SP-Laser) • Triangolatori multipunto (MP) • ………e Autofocus, interferometri • Non c’è una regola rigida che determina la scelta del tipo di sensore • Specifiche di misura, ampiezza delle aree da ispezionare, risoluzione laterale, maneggevolezza, costo, tempo di misura, affidabilità, incertezza. • Dipende dall’applicazione

  11. Misura mediante triangolatore (1) • Misura della superficie interna di un ugello

  12. Misura mediante triangolatore (2)

  13. Misura mediante autofocus (1) • Sistema Alicona

  14. Comparazione • A sinistra: una sezione del triangolatore • A destra: una sezione dell’autofocus

  15. Vibrometria, NDT • Misura delle vibrazioni di superfici per: • Indagine non distruttiva di aree di rottura • Studio dei modi vibrazionali • Sensoristica utilizzata: • Interferometria • Olografia • Analisi di campi speckle.

  16. Controllo dimensionale • Molte applicazioni, molti sensori • Area densissima e diversificata nelle tipologie di misura • Intervallo: 1mm-500mm • Sensoristica: sistemi a triangolazione ottica

  17. Controllo dimensionale: esempi • Triangolatori SP: controllo on line di estrusi • Triangolatori MP: conteggio, misuratori di profili

  18. Controllo dimensionale: esempi

  19. Utilizzo su CMM • CMM: Coordinate Measuring Machine • Tipicamente a contatto • Il probe può divenire ottico • triangolatore SP-Laser • Lama di luce

  20. La macroprofilometria • Rilievo di nuvole di punti • Intervallo di misura: qualche decina di mm- qualche metro • Risoluzione: 0.050mm-100mm. • Aree applicative: • Reverse engineering & RP • Stampistica • Design • Manufatturiera • Automotive • Controllo dimensionale • Realtà virtuale

  21. Proiezione a campo intero • Misura.avi • Nuvola.avi • Allineamento.avi

  22. Taratura di macchine utensilie di CMM • Distanze di lavoro: fino a 50 m • Risoluzione: 10 nm –100nm • Sensoristica: interferometri

  23. cont

  24. La telemetria • Misure di distanza in intervalli fra 0,5m e 1km

  25. I laser scanner • Indirizzo web di riferimento del sistema di misura: http://www.neigps.com VIDEO Rilievo di ambienti VIDEO Rilievo di scene del crimine VIDEO
