Top down

ניתוח תחבירי Top-Down

נכתב ע"י אלכס קוגן (([email protected]

סמסטר חורף, תשס"ח


Top down

backend

ניתוח

סמנטי

ניתוח

תחבירי

ניתוח

לקסיקלי

תזכורת מתרגול אחרון

  • ראינו מהו המבנה הסכמתי של קומפיילר

  • לקסמות, אסימונים, וביטויים רגולריים.

  • דנו בתכונות המנתח הלקסיקלי.

  • ראינו את הכלי Flex.


Top down

ניתוח תחבירי

  • היום נתרכז בשלב הניתוח התחבירי

  • שפת כל התכניות החוקיות מוגדרת ע"י דקדוק חופשי הקשר:

ניתוח

תחבירי

רצף אסימונים

עץ גזירה או הודעת שגיאה (syntax error)

G=(V,T,P,S)

V – קבוצת המשתנים,

T – קבוצת הטרמינלים (א"ב השפה): האסימונים המתקבלים מהניתוח הלקסיקלי,

P – קבוצת כללי הגזירה, S – משתנה התחלתי.

  • רצף האסימונים המתאים לתוכנית שלמה חוקית (נכתבה באופן חוקי על פי כללי הדקדוק) מהווה מילה שצריכה להתקבל בשפה.


Top down

דרישת מהמנתח התחבירי

  • שלמות: המנתח צריך לזהות כל מילה בשפה:

    • אם התכנית היא חוקית,המנתח יצליח לזהות אותה ויבנה עץ גזירה.

  • נאותות: אסור למנתח לקבל מילים שאינן בשפה:

    • אם התכנית אינה חוקית,המנתח לא יצליח לזהותה ויודיע על שגיאה.


Top down1

ניתוח Top-Down

  • הניתוח מתחיל מהמשתנה התחילי ( S ).

  • מפעילים רצף של כללי גזירה.

  • עוצרים כאשר:

    • מגיעים למילת הקלט (התוכנית כולה)  המילה בשפה.

    • נתקעים (לא ניתן להפעיל אף כלל גזירה)  המילה אינה בשפה.


Top down

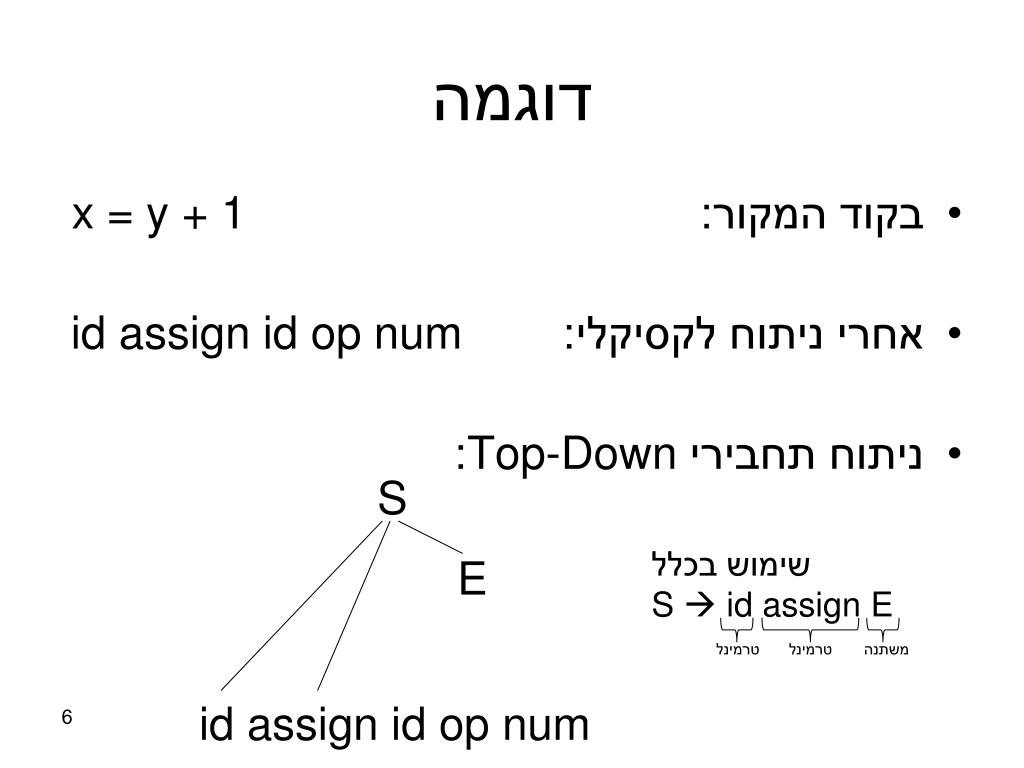

דוגמה

  • בקוד המקור: x = y + 1

  • אחרי ניתוח לקסיקלי: id assign id op num

  • ניתוח תחבירי Top-Down:

S

שימוש בכלל

S  id assign E

E

טרמינל

טרמינל

משתנה

id assign id op num


Top down

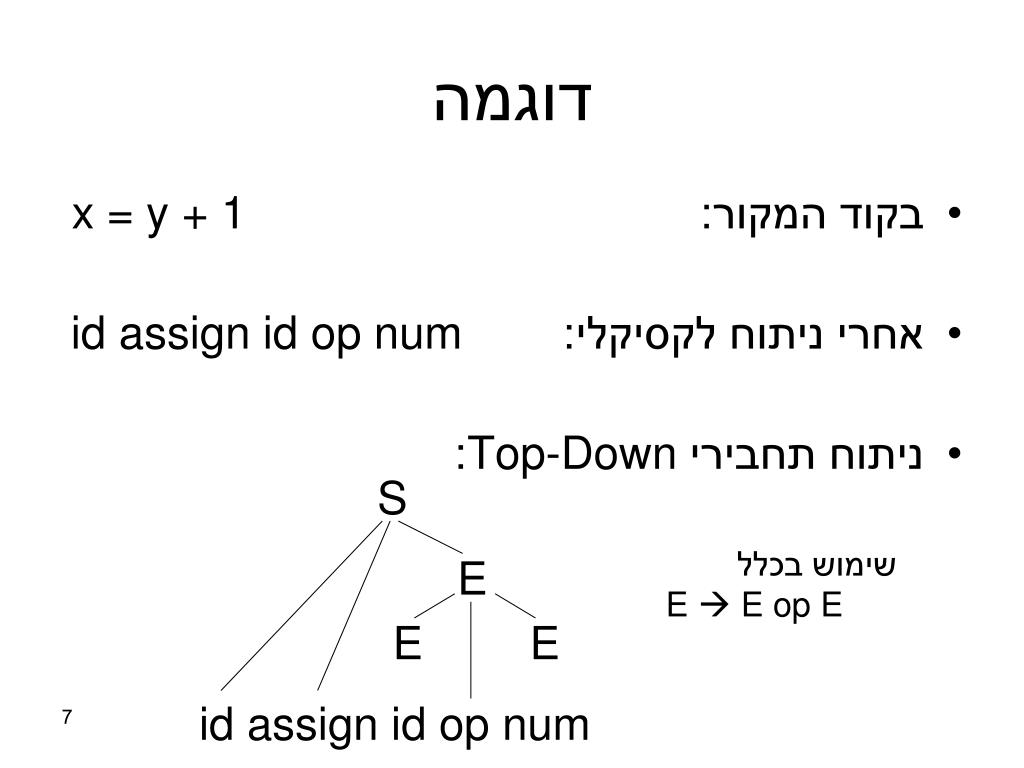

דוגמה

  • בקוד המקור: x = y + 1

  • אחרי ניתוח לקסיקלי: id assign id op num

  • ניתוח תחבירי Top-Down:

S

שימוש בכלל

E  E op E

E

E

E

id assign id op num


Top down

דוגמה

  • בקוד המקור: x = y + 1

  • אחרי ניתוח לקסיקלי: id assign id op num

  • ניתוח תחבירי Top-Down:

S

שימוש בכללים

E

E  id

E

E

E  num

id assign id op num


Top down2

S

A

ניתוח Top-Down

  • הבעיה העיקרית: איזה כלל להפעיל בכל צעד?

A α

A  β

?

  • הסיטואציה: יודעים איזה משתנה רוצים לגזור (A), אבל השאלה היא באיזה כלל של A להשתמש.


Recursive descent

שיטת Recursive Descent

  • הרעיון: נכתוב לכל משתנה פונקציה שיודעת "לגזור" את כל המילים שניתן לקבל ממנו.

  • נבחר את כלל הגזירה לפי הסדר הבא:

    • כאשר הטרמינל הבא בקלט הוא t, מבין כל הכללים של המשתנה A:

      • אם ל-A יש כלל שמתחיל גם כן ב-t, בחר בו.

      • אחרת, אם ל-A יש כלל יחיד שמתחיל במשתנה, בחר בו.

      • אחרת, החזר הודעת שגיאה.

  • שימו לב: זאת רק דוגמה אפשרית לקביעת סדר הכללים.


Recursive descent1

Recursive Descent - דוגמה

  • נתון הדקדוק:

S  aSa | B

B  dB | e


Top down

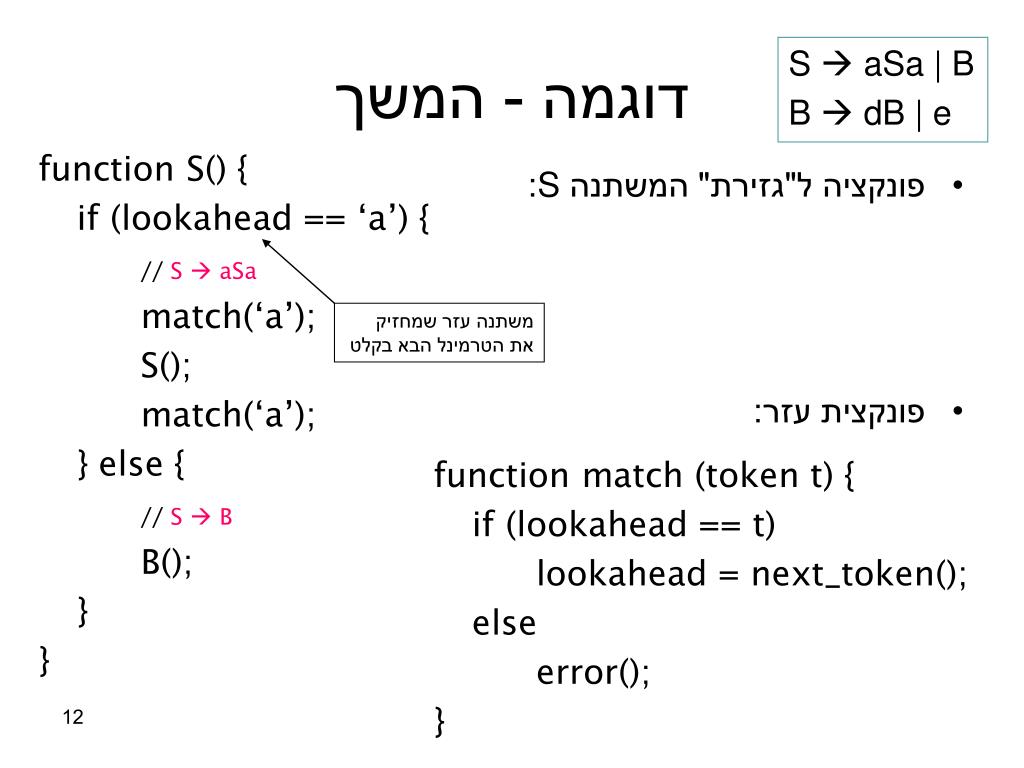

דוגמה - המשך

S  aSa | B

B  dB | e

function S() {

if (lookahead == ‘a’) {

// S  aSa

match(‘a’);

S();

match(‘a’);

} else {

// S  B

B();

}

}

  • פונקציה ל"גזירת" המשתנה S:

משתנה עזר שמחזיק

את הטרמינל הבא בקלט

  • פונקצית עזר:

function match (token t) {

if (lookahead == t)

lookahead = next_token();

else

error();

}


Top down

דוגמה - המשך

S  aSa | B

B  dB | e

function B() {

if (lookahead == ‘d’) {

// B  dB

match(‘d’);

B();

} else if (lookahead == ‘e’) {

// B  e

match(‘e’);

}else

error();

}

  • פונקציה ל"גזירת" המשתנה B:

מדוע כאן יש קריאה מפורשת

ל-error() ובפונקציה S() אין?


Top down

בעיות בשיטת RD

  • לא ניתן לטפל בכל הדקדוקים

    1) אם יש שני כללים או יותר שמתחילים במשתנה כלשהו.2) אם יש שני כללים או יותר שמתחילים באותו טרמינל.

  • המנתח לא שלם - הוא לא מזהה את כל המילים בשפה

    • דוגמה: עבור דקדוק עם כללי הגזירה: Sa | Bb, Ba,עבור מילת קלט “ab”, נשמח אם המנתח יבחר בכלל SBb, אבל לצערנו הוא יבחר בכלל Sa וייתקע.

  • רקורסיה שמאלית תגרום לריצה אינסופית

    • דוגמה: S  Sa | b , כאשר התו הבא בקלט אינו b.


Top down

פתרונות אפשריים

  • שינוי הדקדוק לדקדוק שקול:

    • אם יש שני כללים המתחילים באותו טרמינל ניתן לבטל רישות משותפות:

A αβ1 | αβ2 | … | αβn

A  αA’

A’  β1 | β2 | … | βn

A Aα | β

A  βB

B  αB | α

  • ביטול רקורסיה שמאלית:

    • למדנו בקורס אוטומטים.

  • בחירת שיטה אחרת מאשר RD.


Top down

חסרונות של פתרון 1

  • לא מובטח שהבעיות ייפתרו:

    • לא נותן מענה לשני כללים המתחילים במשתנה שונה.

  • קיבלנו דקדוק "מכוער" ולא אינטואיטיבי.


Top down

S

A

t...

שיפור מנגנון ההחלטה לבחירת כלל

  • נגדיר פונקציה: select: P  2Tשמגדירה לכל כלל ב P, איזו קבוצת טרמינלים (ליטרלים) בקלט יגרמו לבחירת הכלל הזה.

    אז מתי ייבחר הכלל Aα?

  • א) אם זהו כלל מהצורה A  tβ[ tT,β(VT)* ]:

  • הכלל ייבחר כאשר t הוא הטרמינל הבא בקלט:


Top down

S

S

A

A

B

B

β

β

ε

t …

t …

קבוצת הטרמינלים שיכולים להופיע בתחילת

מילה ש-B גוזר

קבוצת הטרמינלים שיכולים להופיע בתחילת

מילה שהתבניתβ גוזרת

t  first(β) =

t  first(B) =

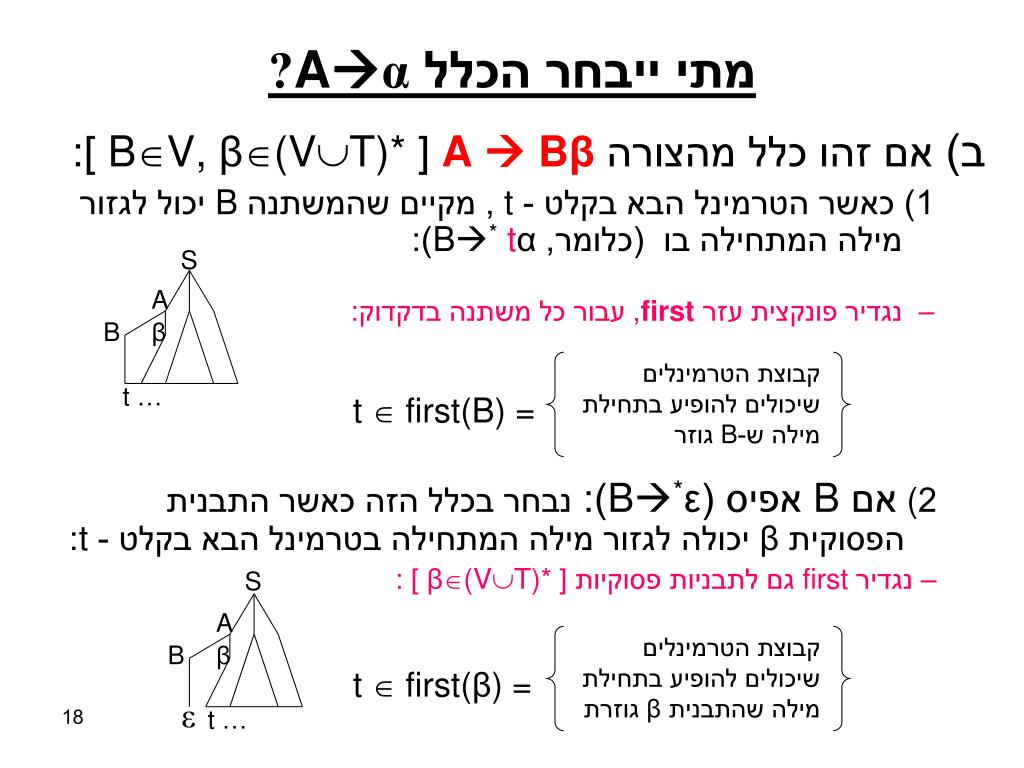

מתי ייבחר הכלל Aα?

ב) אם זהו כלל מהצורה A  Bβ[ BV,β(VT)* ]:

1) כאשר הטרמינל הבא בקלט - t , מקיים שהמשתנה B יכול לגזור מילה המתחילה בו (כלומר, B*tα):

  • נגדיר פונקצית עזר first, עבור כל משתנה בדקדוק:

  • 2(אם B אפיס (B*ε): נבחר בכלל הזה כאשר התבנית הפסוקית β יכולה לגזור מילה המתחילה בטרמינל הבא בקלט - t:

  • – נגדיר first גם לתבניות פסוקיות [β(VT)* ] :


Top down

C

A

B

β

ε

t …

כל הטרמינלים שיכולים

להופיע מיד לאחר A

בגזירה כלשהי

t  follow(A) =

מתי ייבחר הכלל Aα?

ב) אם זהו כלל מהצורה A  Bβ[ BV,β(VT)* ]:

3)אם הכלל כולו אפיס (Bβ*ε):נבחר בכלל הזה כאשר רואים שהטרמינל הבא בקלט - t, יכול להופיע מיד אחרי A:

  • נגדיר פונקצית עזר נוספת follow, עבור כל משתנה בדקדוק:


Top down

first(α)  follow(A)α* ε

Select(Aα) =

first(α)otherwise

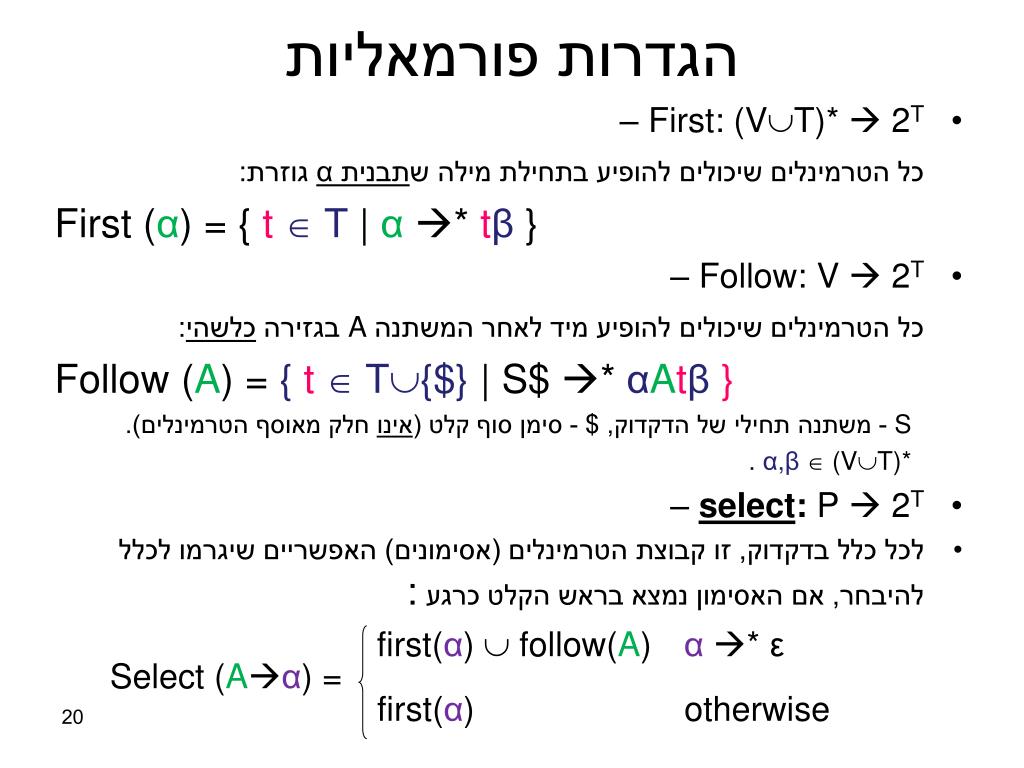

הגדרות פורמאליות

  • First: (VT)*  2T –

    כל הטרמינלים שיכולים להופיע בתחילת מילה שתבנית α גוזרת:

    First (α)= { t T |α* tβ}

  • Follow: V  2T –

    כל הטרמינלים שיכולים להופיע מיד לאחר המשתנה A בגזירה כלשהי:

    Follow(A)={ t T{$} | S$ * αAtβ }

    S - משתנה תחילי של הדקדוק, $ - סימן סוף קלט (אינו חלק מאוסף הטרמינלים).

    α,β (VT)* .

  • select:P  2T –

  • לכל כלל בדקדוק, זו קבוצת הטרמינלים (אסימונים) האפשריים שיגרמו לכלל להיבחר, אם האסימון נמצא בראש הקלט כרגע :


First

אלגוריתם לחישוב פונקצית first

  • שלב 0 – בודקים אילו משתנים הם אפיסים.

  • שלב 1 – חישוב first עבור כל סימן X(VT) בדקדוק ע"פ האלגוריתם הבא:

  • אתחול:

    • לכל טרמינל tT בצע: first(t) := {t}

    • לכל משתנה AV בצע: first(A) := Ø

  • צעד: כל עוד יש שינויים, לכל כלל AY1Y2…Yk[Yi  (VT)עבור k ≥ i ≥ 1], בצע:

    • first(A) := first(A)  first(Y1)

    • לכל i > 1 עבורו Y1Y2…Yi -1*ε, בצע: first(A) := first(A)  first(Yi)

שימו לב: יש כאן תלות מעגלית!

האלגוריתם הוא איטרטיבי

ופועל עד שאין יותר שינויים.


Top down

אלגוריתם לחישוב פונקצית first

first(α) :=  first(xj)

x1x2…xj -1*ε

  • שלב 2 – חישוב first עבור תבנית פסוקית x1x2…xk=α:

  • כלומר:

    • first(x1), איחוד עם

    • first(x2) במקרה ש-x1 אפיס, איחוד עם

    • first(x3) במקרה ש-x1 ו-x2 אפיסים, איחוד עם ...


First1

דוגמה - חישוב first

  • נתון דקדוק:

  • שלב 0 – המשתנים האפיסים: S,C,B.

S  aB | BC | CBd

B  b | ε

C  c | ε

  • שלב 1 - חישוב first עבור המשתנים:

  • צעד: כל עוד יש שינויים, לכל כלל AY1Y2…Yk[ Yi(VT)עבור k ≥ i ≥ 1] , בצע:

    • - first(A) := first(A)  first(Y1)

    • - לכל i > 1 עבורו Y1Y2…Yi -1 *ε, בצע: first(A) := first(A)  first(Yi)


First2

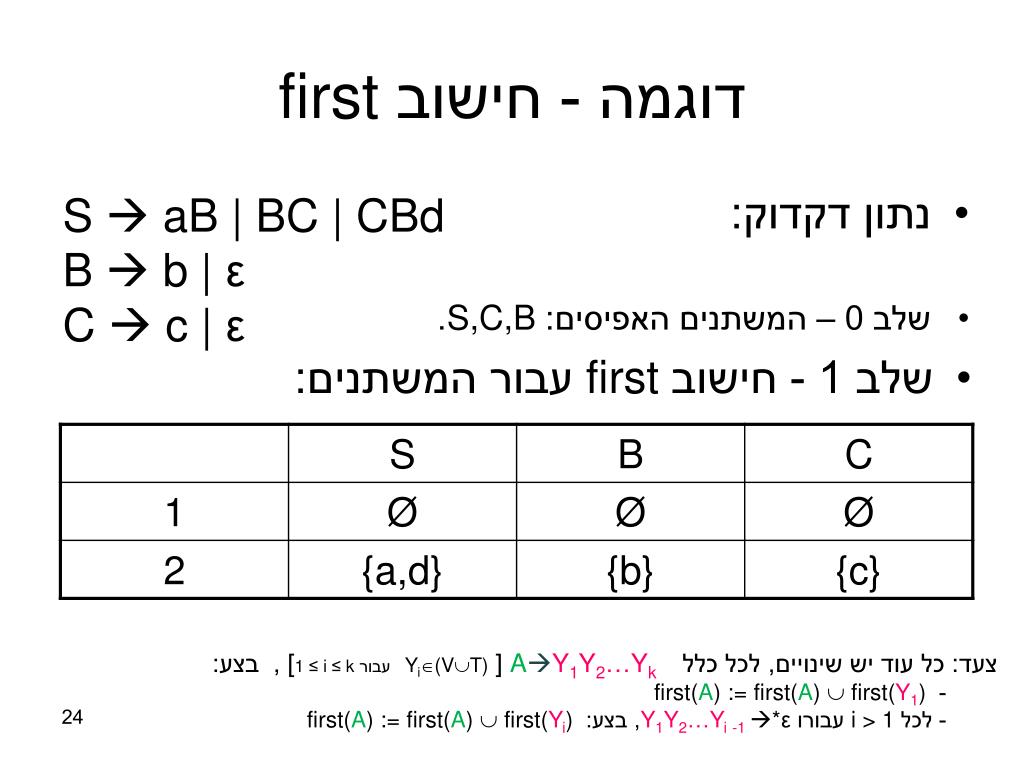

דוגמה - חישוב first

  • נתון דקדוק:

  • שלב 0 – המשתנים האפיסים: S,C,B.

S  aB | BC | CBd

B  b | ε

C  c | ε

  • שלב 1 - חישוב first עבור המשתנים:

  • צעד: כל עוד יש שינויים, לכל כלל AY1Y2…Yk[ Yi(VT)עבור k ≥ i ≥ 1] , בצע:

    • - first(A) := first(A)  first(Y1)

    • - לכל i > 1 עבורו Y1Y2…Yi -1 *ε, בצע: first(A) := first(A)  first(Yi)


First3

דוגמה - חישוב first

  • נתון דקדוק:

  • שלב 0 – המשתנים האפיסים: S,C,B.

S  aB | BC | CBd

B  b | ε

C  c | ε

  • שלב 1 - חישוב first עבור המשתנים:


First4

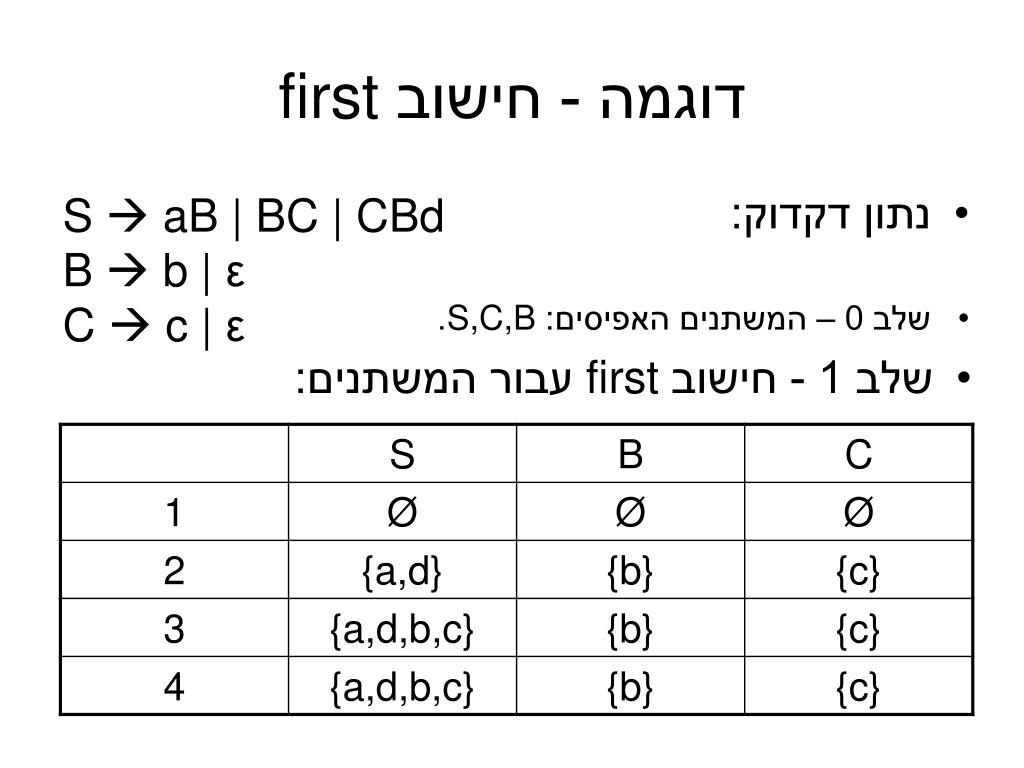

דוגמה - חישוב first

  • נתון דקדוק:

  • שלב 0 – המשתנים האפיסים: S,C,B.

S  aB | BC | CBd

B  b | ε

C  c | ε

  • שלב 1 - חישוב first עבור המשתנים:


First5

first(α) :=  first(xj)

x1x2…xj-1*ε

דוגמה - חישוב first

  • שלב 2 - חישוב first לאגפי ימין:

    first(aB) = {a}

    first(BC) = first(B)first(C) = {b,c}

    first(CBd) = first(C)first(B)first(d) = {c,b,d}

S  aB | BC | CBd

B  b | ε

C  c | ε


Follow

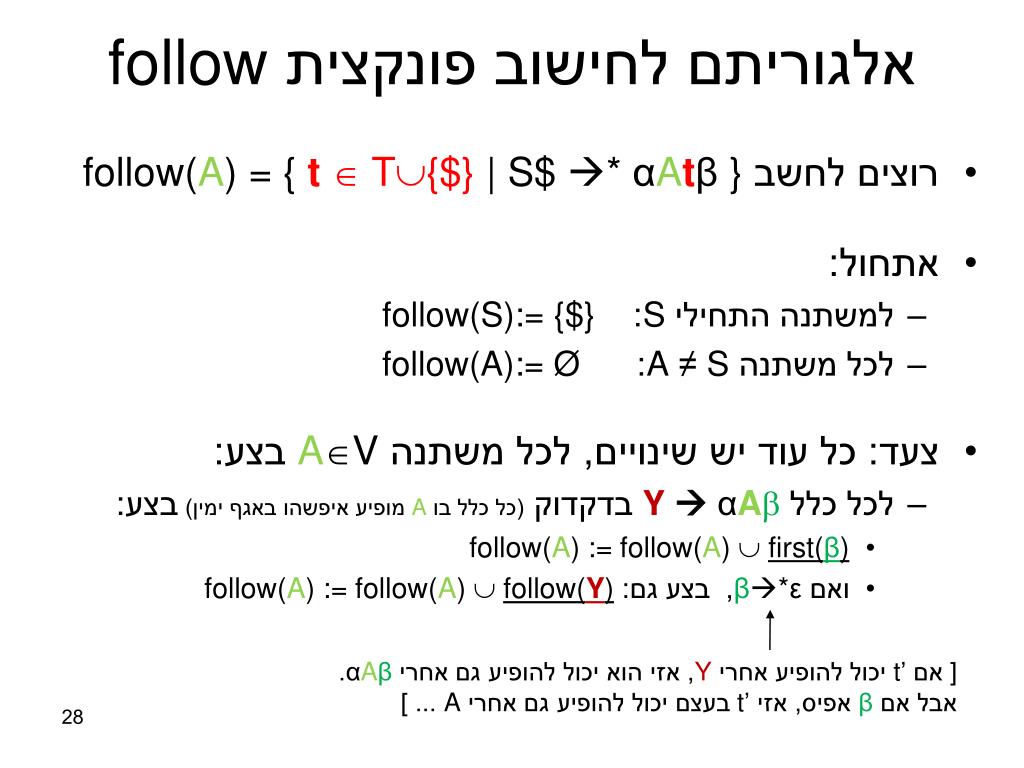

אלגוריתם לחישוב פונקצית follow

  • רוצים לחשב follow(A) = { t T{$} | S$ * αAtβ }

  • אתחול:

    • למשתנה התחילי S: follow(S):= {$}

    • לכל משתנה A ≠ S: follow(A):= Ø

  • צעד: כל עוד יש שינויים, לכל משתנה AV בצע:

    • לכל כלל Y αAבדקדוק (כל כלל בו A מופיע איפשהו באגף ימין) בצע:

      • follow(A) := follow(A)  first(β)

      • ואם β*ε, בצע גם: follow(A) := follow(A)  follow(Y)

[ אם t’ יכול להופיע אחרי Y, אזי הוא יכול להופיע גם אחרי αAβ.אבל אם β אפיס, אזי t’ בעצם יכול להופיע גם אחרי A ... ]


Follow1

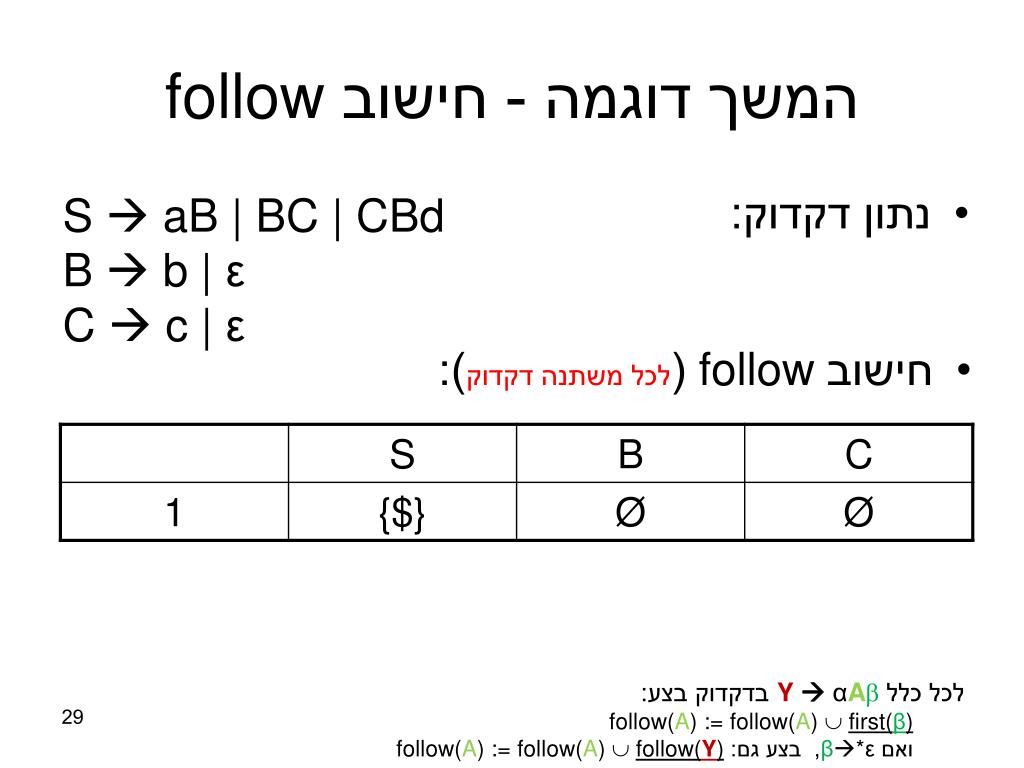

המשך דוגמה - חישוב follow

  • נתון דקדוק:

S  aB | BC | CBd

B  b | ε

C  c | ε

  • חישוב follow (לכל משתנה דקדוק):

  • לכל כלל Y αAבדקדוק בצע:

    • follow(A) := follow(A)  first(β)

    • ואם β*ε, בצע גם: follow(A) := follow(A)  follow(Y)


Follow2

המשך דוגמה - חישוב follow

  • נתון דקדוק:

S  aB | BC | CBd

B  b | ε

C  c | ε

  • חישוב follow (לכל משתנה דקדוק):

מתוך SBC

מתוך SCBd

משתנה S לא מופיע

בצד ימין של אף כלל גזירה

  • לכל כלל Y αAבדקדוק בצע:

    • follow(A) := follow(A)  first(β)

    • ואם β*ε, בצע גם: follow(A) := follow(A)  follow(Y)


Follow3

המשך דוגמה - חישוב follow

  • נתון דקדוק:

S  aB | BC | CBd

B  b | ε

C  c | ε

  • חישוב follow (לכל משתנה דקדוק):


Select

first(α)  follow(A)α* ε

select(Aα) =

first(α)otherwise

המשך דוגמה - חישוב select

  • נתון דקדוק:

S  aB | BC | CBd

B  b | ε

C  c | ε

  • חישוב קבוצת הטרמינלים selectלכל כלל בדקדוק:

    • תזכורת:


Select1

first(α)  follow(A)α* ε

select(Aα) =

first(α)otherwise

המשך דוגמה - חישוב select

S  aB | BC | CBd

B  b | ε

C  c | ε

  • חישוב selectלכל כלל בדקדוק:

select(SaB)= first(aB) = {a}

select(SBC) = first(BC)follow(S) = {b,c,$}

select(SCBd) =

select(Bb) =

select(Bε) =

select(Cc) =

select(Cε) =


Select2

first(α)  follow(A)α* ε

select(Aα) =

first(α)otherwise

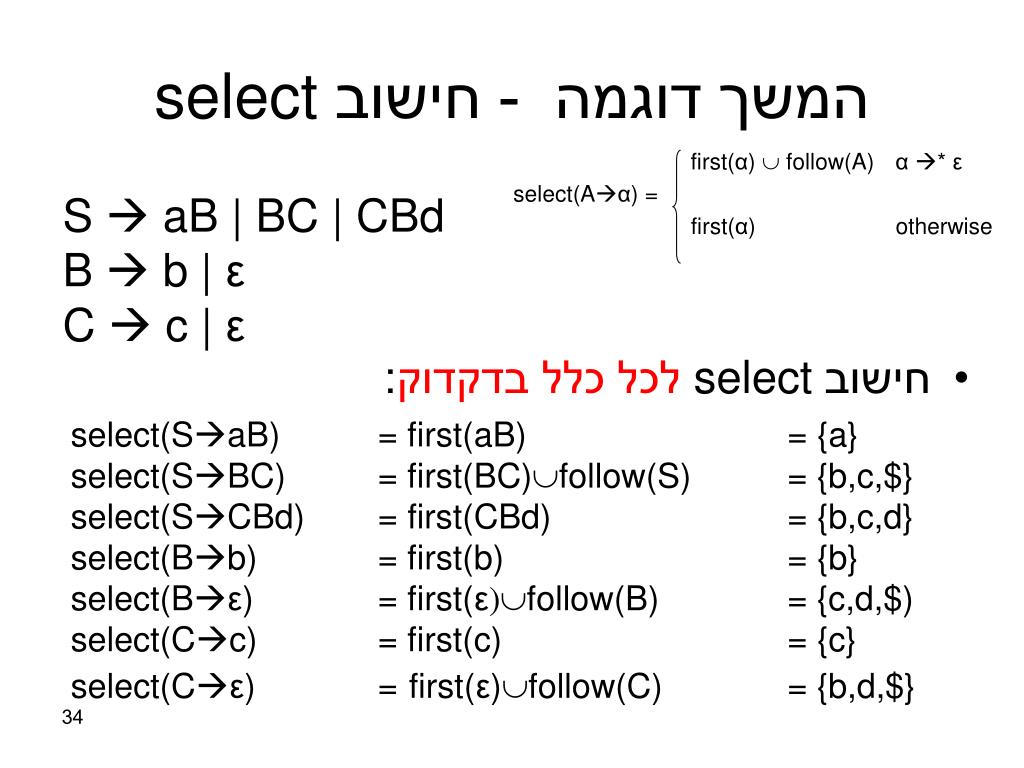

המשך דוגמה - חישוב select

S  aB | BC | CBd

B  b | ε

C  c | ε

  • חישוב selectלכל כלל בדקדוק:

select(SaB)= first(aB) = {a}

select(SBC) = first(BC)follow(S) = {b,c,$}

select(SCBd) = first(CBd) = {b,c,d}

select(Bb) = first(b) = {b}

select(Bε) = first(ε)follow(B) = {c,d,$)

select(Cc) = first(c) = {c}

select(Cε) =first(ε)follow(C)= {b,d,$}
