  1. CÔNG NGHỆ 9 TRƯỜNG THCS HỒNG BÀNG Giáo viên ĐẶNG HỮU HOÀNG Bài tham dự hội thi “ Sáng tạo ĐỒ DÙNG DẠY HỌC “ năm 2006

  2. Thöïc haønh Bài 9 LẮP MẠCH ĐIỆN HAI CÔNG TẮC BA CỰC ĐIỀU KHIỂN MỘT ĐÈN Thời gian 3 tiết

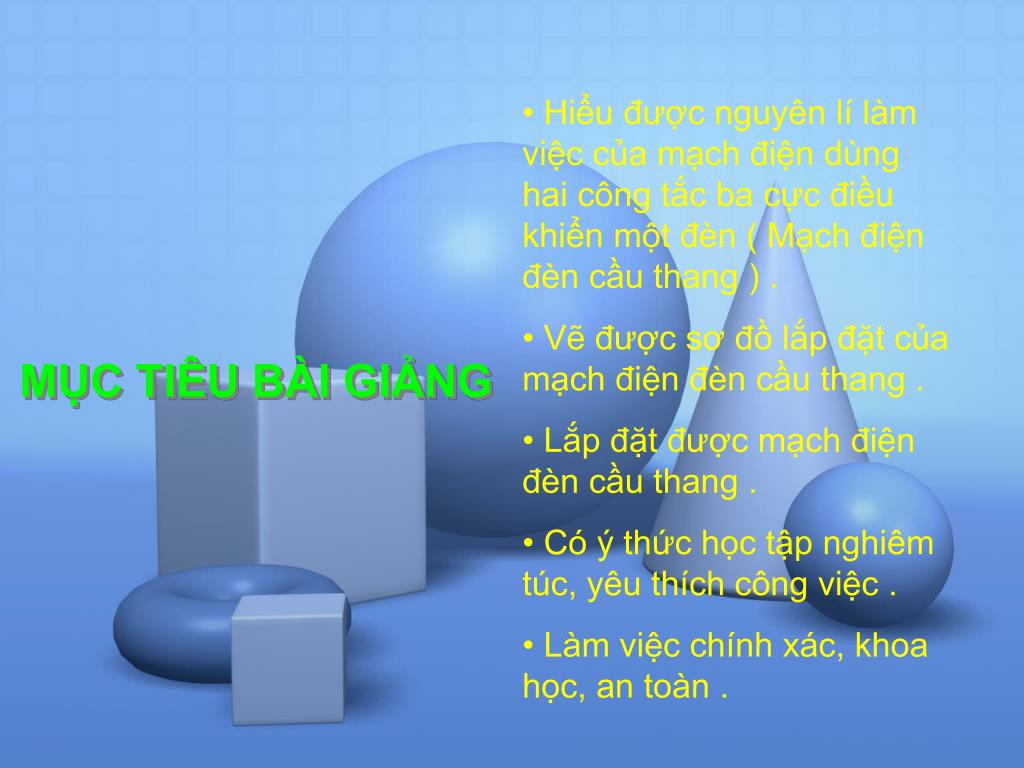

  3. MỤC TIÊU BÀI GIẢNG • Hiểu được nguyên lí làm việc của mạch điện dùng hai công tắc ba cực điều khiển một đèn ( Mạch điện đèn cầu thang ) . • Vẽ được sơ đồ lắp đặt của mạch điện đèn cầu thang . • Lắp đặt được mạch điện đèn cầu thang . • Có ý thức học tập nghiêm túc, yêu thích công việc . • Làm việc chính xác, khoa học, an toàn .

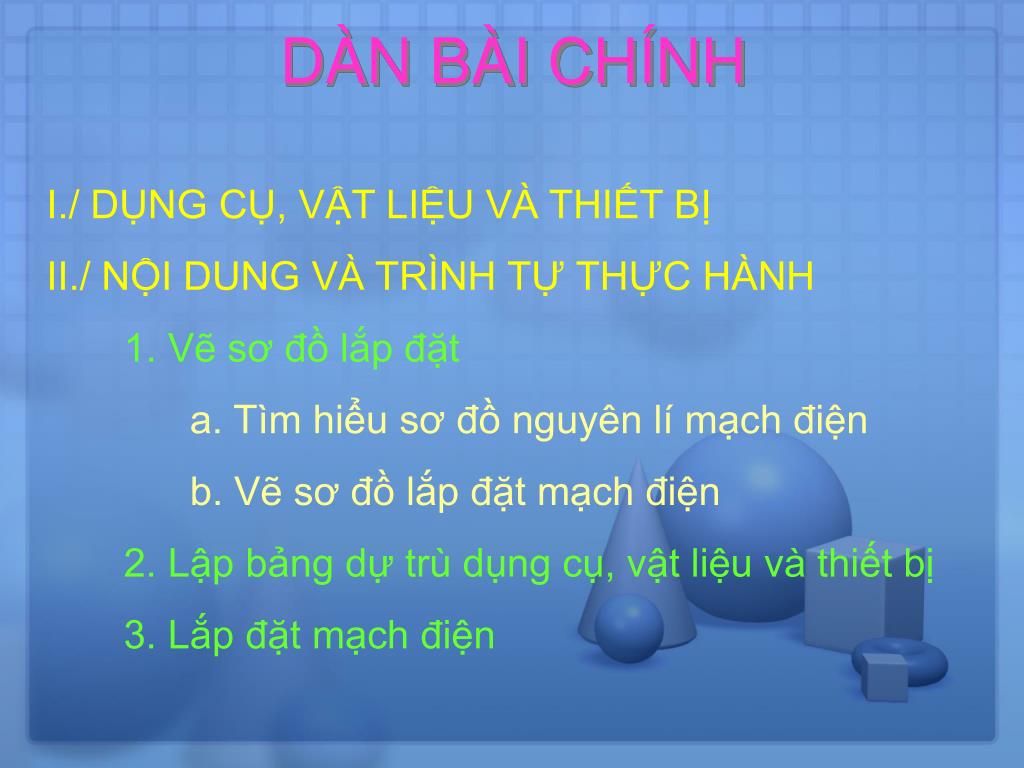

  4. DÀN BÀI CHÍNH I./ DỤNG CỤ, VẬT LIỆU VÀ THIẾT BỊ II./ NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 1. Vẽ sơ đồ lắp đặt a. Tìm hiểu sơ đồ nguyên lí mạch điện b. Vẽ sơ đồ lắp đặt mạch điện 2. Lập bảng dự trù dụng cụ, vật liệu và thiết bị 3. Lắp đặt mạch điện

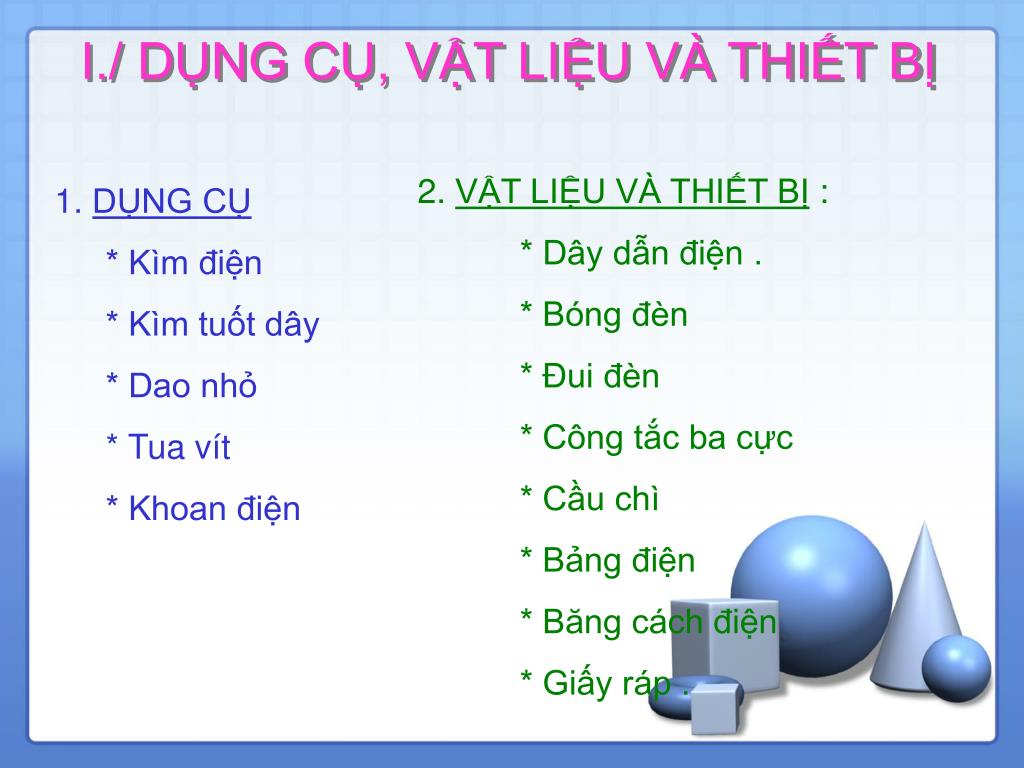

  5. I./ DỤNG CỤ, VẬT LIỆU VÀ THIẾT BỊ 2. VẬT LIỆU VÀ THIẾT BỊ : * Dây dẫn điện . * Bóng đèn * Đui đèn * Công tắc ba cực * Cầu chì * Bảng điện * Băng cách điện * Giấy ráp . 1. DỤNG CỤ * Kìm điện * Kìm tuốt dây * Dao nhỏ * Tua vít * Khoan điện

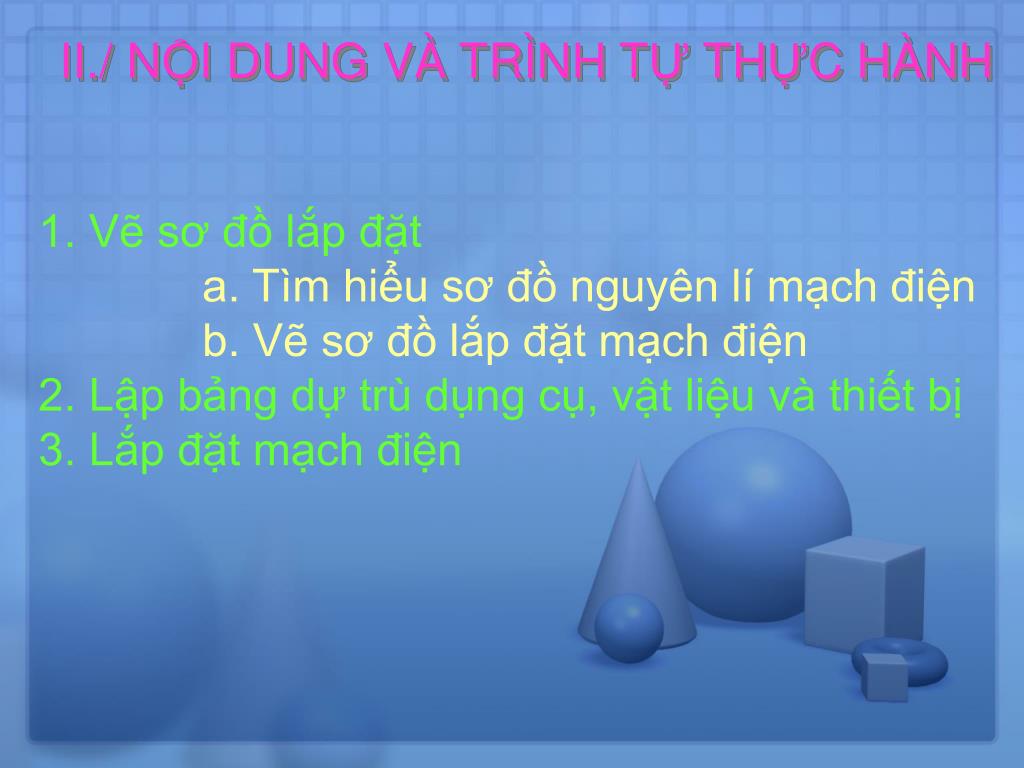

  6. II./ NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 1. Vẽ sơ đồ lắp đặt a. Tìm hiểu sơ đồ nguyên lí mạch điện b. Vẽ sơ đồ lắp đặt mạch điện 2. Lập bảng dự trù dụng cụ, vật liệu và thiết bị 3. Lắp đặt mạch điện

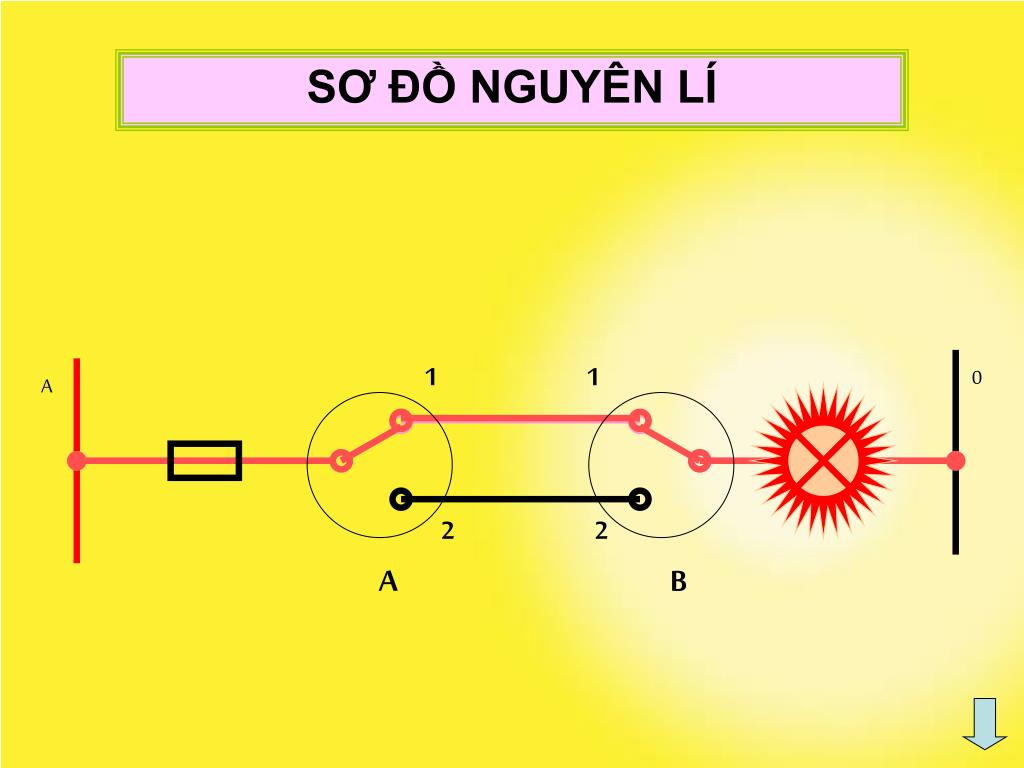

  7. SƠ ĐỒ NGUYÊN LÍ 1 1 0 A 2 2 A B

  8. SƠ ĐỒ NGUYÊN LÍ 1 1 0 A 2 2 A B

  9. SƠ ĐỒ NGUYÊN LÍ 1 1 0 A 2 2 A B

  10. SƠ ĐỒ NGUYÊN LÍ 1 1 0 A 2 2 A B

  11. II./ NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 1. Vẽ sơ đồ lắp đặt a. Tìm hiểu sơ đồ nguyên lí mạch điện b. Vẽ sơ đồ lắp đặt mạch điện 2. Lập bảng dự trù dụng cụ, vật liệu và thiết bị 3. Lắp đặt mạch điện

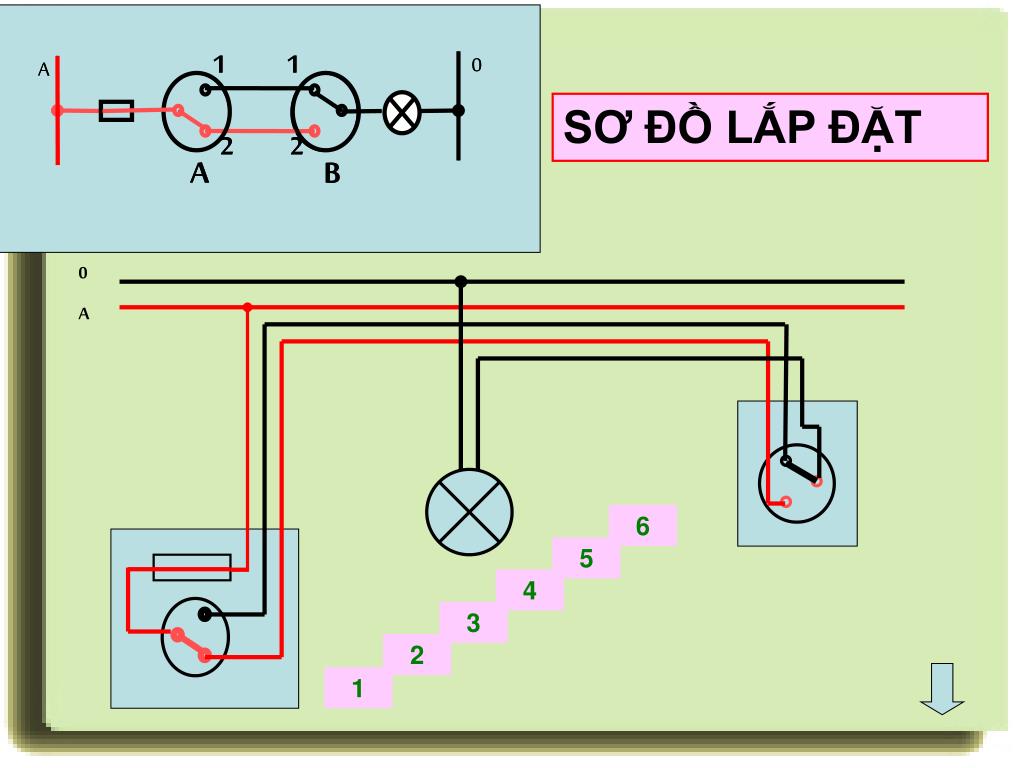

  12. 1 1 0 A 2 2 A B 1 1 0 A SƠ ĐỒ LẮP ĐẶT 2 2 A B 0 A 6 5 4 3 2 1

  13. II./ NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 1. Vẽ sơ đồ lắp đặt a. Tìm hiểu sơ đồ nguyên lí mạch điện b. Vẽ sơ đồ lắp đặt mạch điện 2. Lập bảng dự trù dụng cụ, vật liệu và thiết bị 3. Lắp đặt mạch điện

  14. LAÄP BAÛNG DÖÏ TRUØ DUÏNG CUÏ VAÄT LIEÄU VAØ THIEÁT BÒ 1 7 Kìm điện Cầu chì 1 1 220V _ 5A Cách điện tốt 8 2 Công tắc ba cực Kìm tuốt dây 2 1 Cách điện tốt 220V _ 5A 3 9 2 3 Bảng điện Tua vít Bảng nhựa 25x15 Cầm chắc chắn 10 4 Khoan điện Dây điện 5 1 Lõi 1 sợi Điện thế 220V 11 5 Bóng đèn Băng cách điện 1 1 220V _ 60W Giấy ráp Đui đèn 12 6 1 1 Nhựa chịu nhiệt

  15. II./ NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 1. Vẽ sơ đồ lắp đặt a. Tìm hiểu sơ đồ nguyên lí mạch điện b. Vẽ sơ đồ lắp đặt mạch điện 2. Lập bảng dự trù dụng cụ, vật liệu và thiết bị 3. Lắp đặt mạch điện

  16. 3. LẮP ĐẶT MẠCH ĐIỆN Qui trình lắp đặt mạch điện : Vạch dấu Khoan lỗ Nối dây mạch điện Kiểm tra Lắp TBĐ vào BĐ ? ? ? ? ?

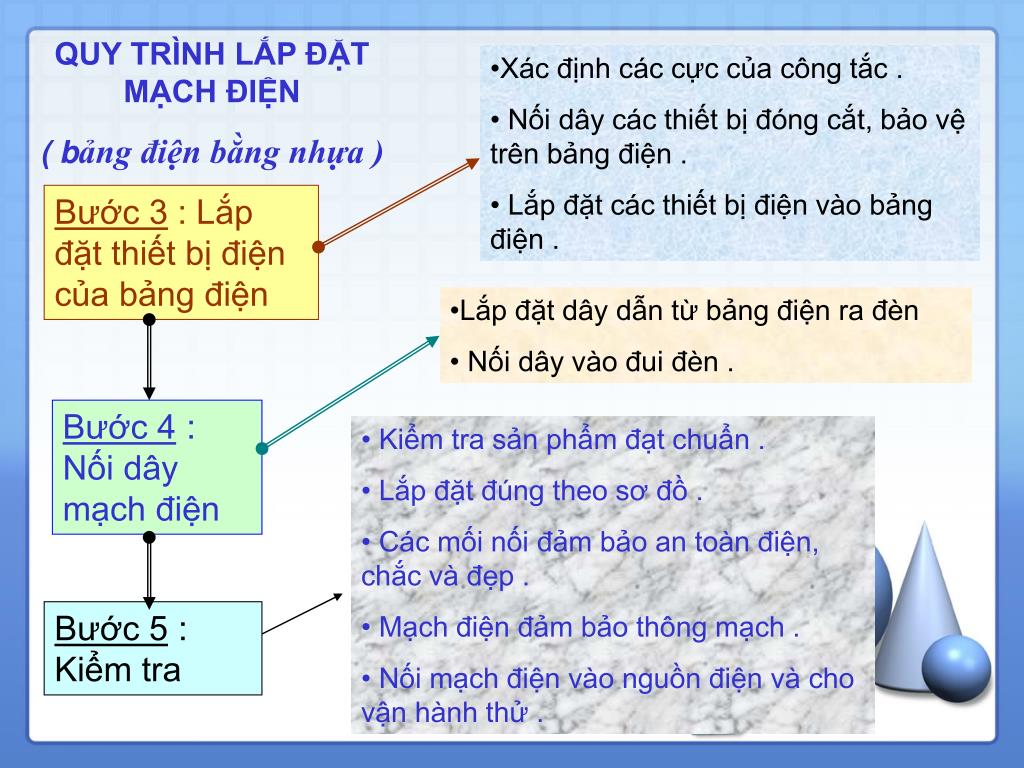

  17. QUY TRÌNH LẮP ĐẶT MẠCH ĐIỆN ( bảng điện bằng nhựa ) • Xác định các cực của công tắc . • Nối dây các thiết bị đóng cắt, bảo vệ trên bảng điện . • Lắp đặt các thiết bị điện vào bảng điện . Bước 3 : Lắp đặt thiết bị điện của bảng điện • Lắp đặt dây dẫn từ bảng điện ra đèn • Nối dây vào đui đèn . Bước 4 : Nối dây mạch điện • Kiểm tra sản phẩm đạt chuẩn . • Lắp đặt đúng theo sơ đồ . • Các mối nối đảm bảo an toàn điện, chắc và đẹp . • Mạch điện đảm bảo thông mạch . • Nối mạch điện vào nguồn điện và cho vận hành thử . Bước 5 : Kiểm tra

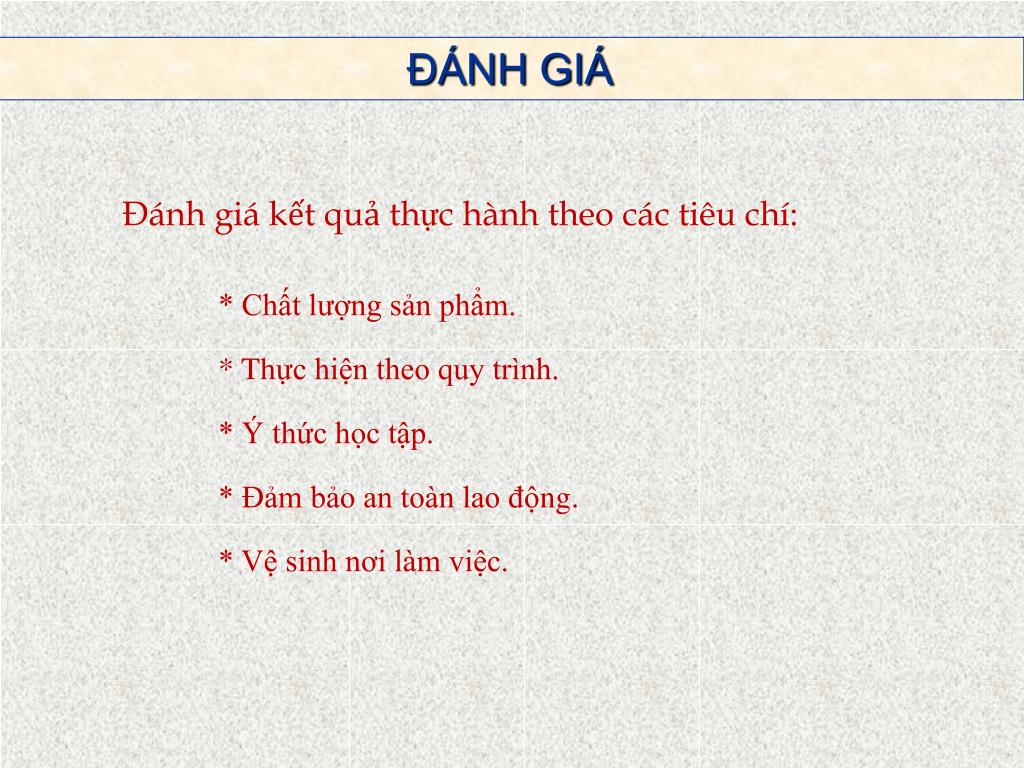

  18. ĐÁNH GIÁ Đánh giá kết quả thực hành theo các tiêu chí: * Chất lượng sản phẩm. * Thực hiện theo quy trình. * Ý thức học tập. * Đảm bảo an toàn lao động. * Vệ sinh nơi làm việc.

  19. DẶN DÒ Chuẩn bị đầy đủ dụng cụ và nguyên vật liệu để thực hành

  20. Baøi hoïc ñaõ KEÁT THUÙC Thaân AÙi Chaøo Caùc Em Thöïc hieän thaùng 3 naêm 2006
