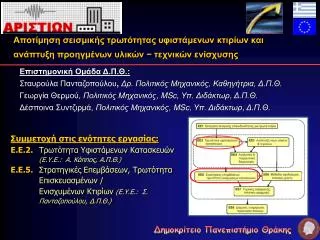

1. Αποτίμηση σεισμικής τρωτότητας υφιστάμενων κτιρίων και ανάπτυξη προηγμένων υλικών − τεχνικών ενίσχυσης Επιστημονική Ομάδα Δ.Π.Θ.: Σταυρούλα Πανταζοπούλου, Δρ. Πολιτικός Μηχανικός, Καθηγήτρια, Δ.Π.Θ. Γεωργία Θερμού, Πολιτικός Μηχανικός, MSc, Υπ. Διδάκτωρ, Δ.Π.Θ. Δέσποινα Συντζιρμά, Πολιτικός Μηχανικός, MSc, Υπ. Διδάκτωρ, Δ.Π.Θ. Συμμετοχή στις ενότητες εργασίας: Ε.Ε.2. Τρωτότητα Υφιστάμενων Κατασκευών(Ε.Υ.Ε.: Α. Κάππος, Α.Π.Θ.) Ε.Ε.5. Στρατηγικές Επεμβάσεων, Τρωτότητα Επισκευασμένων / Ενισχυμένων Κτιρίων(Ε.Υ.Ε.: Σ. Πανταζοπούλου, Δ.Π.Θ.) Δημοκρίτειο Πανεπιστήμιο Θράκης

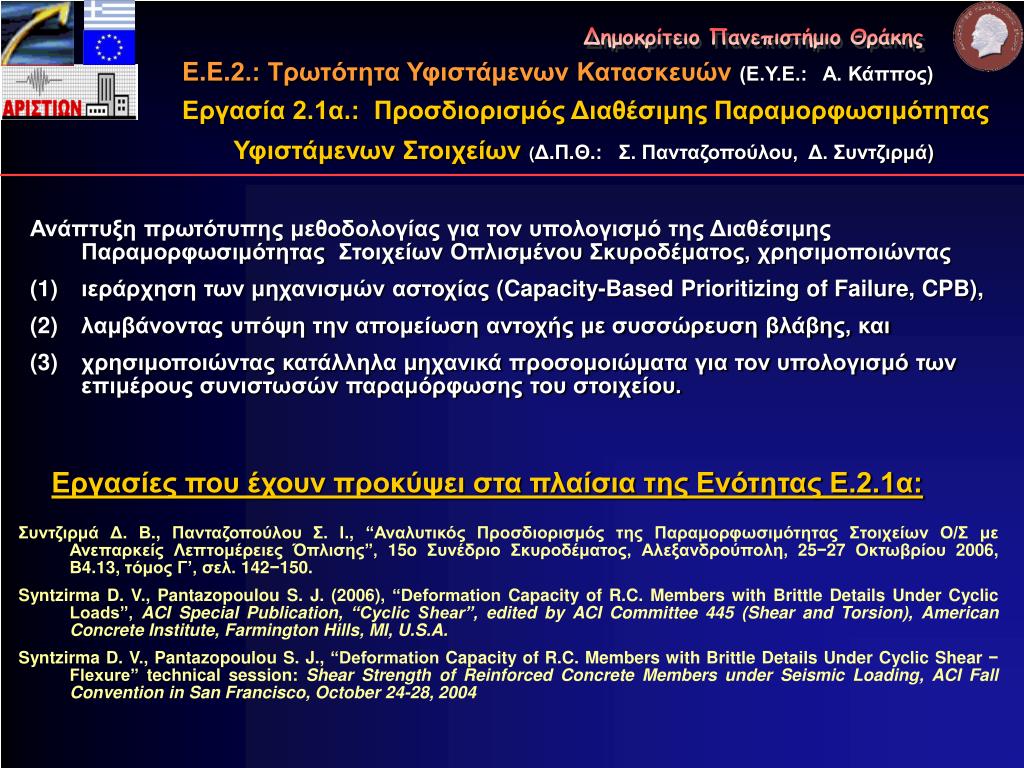

2. Δημοκρίτειο Πανεπιστήμιο Θράκης E.E.2.: Τρωτότητα Υφιστάμενων Κατασκευών(Ε.Υ.Ε.: Α. Κάππος) Εργασία 2.1α.: Προσδιορισμός Διαθέσιμης Παραμορφωσιμότητας Υφιστάμενων Στοιχείων(Δ.Π.Θ.: Σ. Πανταζοπούλου, Δ. Συντζιρμά) Ανάπτυξη πρωτότυπης μεθοδολογίας για τον υπολογισμό της Διαθέσιμης ΠαραμορφωσιμότηταςΣτοιχείων Οπλισμένου Σκυροδέματος,χρησιμοποιώντας • ιεράρχηση των μηχανισμών αστοχίας (Capacity-Based Prioritizing of Failure, CPB), • λαμβάνοντας υπόψη την απομείωση αντοχής με συσσώρευση βλάβης, και • χρησιμοποιώντας κατάλληλα μηχανικά προσομοιώματα για τον υπολογισμό των επιμέρους συνιστωσών παραμόρφωσης του στοιχείου. Εργασίες που έχουν προκύψει στα πλαίσια της Ενότητας Ε.2.1α: Συντζιρμά Δ. Β., Πανταζοπούλου Σ. Ι., “Αναλυτικός Προσδιορισμός της ΠαραμορφωσιμότηταςΣτοιχείων Ο/Σ με Ανεπαρκείς Λεπτομέρειες Όπλισης”, 15o Συνέδριο Σκυροδέματος,Αλεξανδρούπολη, 25−27 Οκτωβρίου 2006, Β4.13, τόμος Γ’, σελ. 142−150. Syntzirma D. V., Pantazopoulou S. J. (2006), “Deformation Capacity of R.C. Members with Brittle Details Under Cyclic Loads”, ACI Special Publication, “Cyclic Shear”, edited by ACI Committee 445 (Shear and Torsion), American Concrete Institute, Farmington Hills, MI, U.S.A. Syntzirma D. V., Pantazopoulou S. J., “Deformation Capacity of R.C. Members with Brittle Details Under Cyclic Shear − Flexure” technical session: Shear Strength of Reinforced Concrete Members under Seismic Loading, ACI Fall Convention in San Francisco, October 24-28, 2004

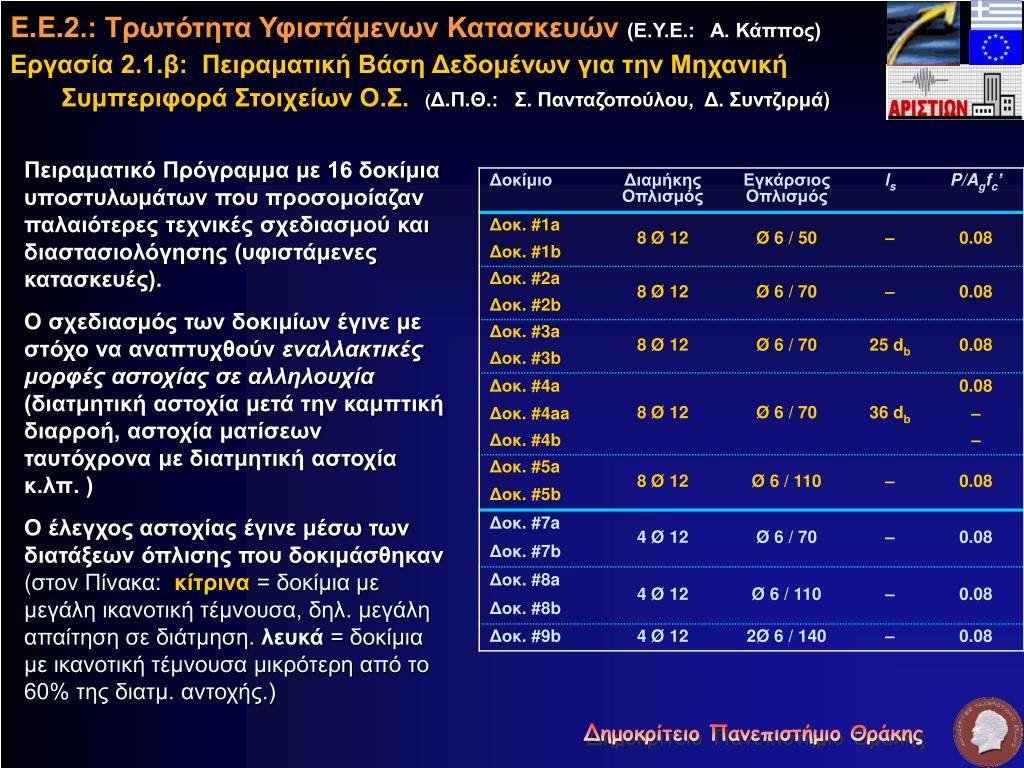

3. E.E.2.: Τρωτότητα Υφιστάμενων Κατασκευών(Ε.Υ.Ε.: Α. Κάππος) Εργασία 2.1.β: Πειραματική Βάση Δεδομένων για την Μηχανική Συμπεριφορά Στοιχείων Ο.Σ.(Δ.Π.Θ.: Σ. Πανταζοπούλου, Δ. Συντζιρμά) Δημοκρίτειο Πανεπιστήμιο Θράκης • Πειραματικό Πρόγραμμα με 16 δοκίμια υποστυλωμάτων που προσομοίαζαν παλαιότερες τεχνικές σχεδιασμού και διαστασιολόγησης (υφιστάμενες κατασκευές). • Ο σχεδιασμός των δοκιμίων έγινε με στόχο να αναπτυχθούν εναλλακτικές μορφές αστοχίας σε αλληλουχία (διατμητική αστοχία μετά την καμπτική διαρροή, αστοχία ματίσεων ταυτόχρονα με διατμητική αστοχία κ.λπ. ) • Ο έλεγχος αστοχίας έγινε μέσω των διατάξεων όπλισης που δοκιμάσθηκαν(στον Πίνακα: κίτρινα = δοκίμια με μεγάλη ικανοτική τέμνουσα, δηλ. μεγάλη απαίτηση σε διάτμηση. λευκά = δοκίμια με ικανοτική τέμνουσα μικρότερη από το 60% της διατμ. αντοχής.)

4. Ενότητα Εργασίας 2.1.β: Παράμετροι Μελέτης: Ιστορικό Φόρτισης, Λεπτομέρειες ΌπλισηςΠαλαιού Τύπου κατεύθυνση φόρτισης Κατανομή της Επιβαλλόμενης Ανακυκλιζόμενης Ροπής αα α β Διάταξη Πειράματος Τυπική Μορφή Δοκιμίου

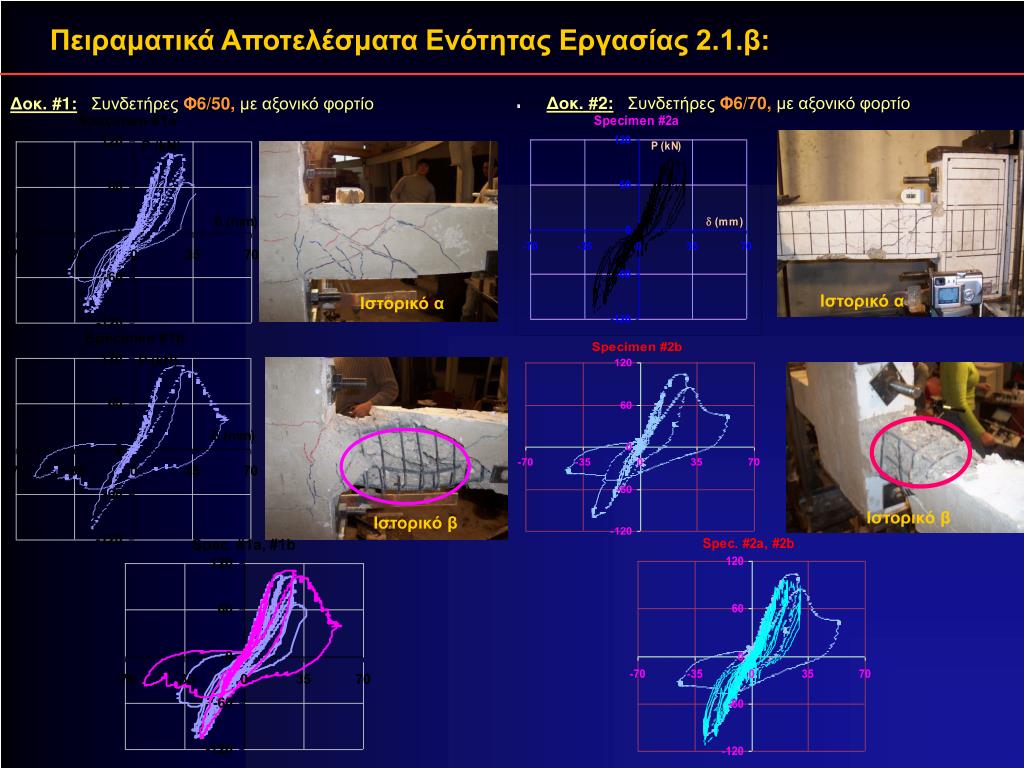

5. Πειραματικά Αποτελέσματα Ενότητας Εργασίας 2.1.β: Δοκ. #2:Συνδετήρες Φ6/70,με αξονικό φορτίο Δοκ. #1:Συνδετήρες Φ6/50,με αξονικό φορτίο Ιστορικό α Ιστορικό α Ιστορικό β Ιστορικό β

6. P (kN) δ (mm) αξονικό φορτίο P/Agfc’= 0.08 χωρίς αξονικό φορτίο χωρίς αξονικό φορτίο Πειραματικά Αποτελέσματα Ενότητας Εργασίας 2.1.β: Δοκ. #4:Συνδετήρες Φ6/70,με ή χωρίς αξονικό φορτίο, μάτισηlp=36db Δοκ. #3:Συνδετήρες Φ6/70,με αξονικό φορτίο, μάτισηlp=25db Ιστορικό α Ιστορικό α Ιστορικό β Ιστορικό β

7. Πειραματικά Αποτελέσματα Ενότητας Εργασίας 2.1.β: Δοκ. #5:Συνδετήρες Φ6/70,με αξονικό φορτίο Δοκ. #7:Συνδετήρες Φ6/70, με αξονικό φορτίο Ιστορικό α Ιστορικό α Ιστορικό β Ιστορικό β

8. Πειραματικά Αποτελέσματα Ενότητας Εργασίας 2.1.β: Δοκ. #9:Συνδετήρες 2Φ6/140,με αξονικό φορτίο Δοκ. #8:Συνδετήρες Φ6/110,με αξονικό φορτίο Ιστορικό α Ιστορικό α Ιστορικό β Ιστορικό β

9. Δημοκρίτειο Πανεπιστήμιο Θράκης Συμπεράσματα από τα πειράματα της Ενότητας Εργασίας Ε.2.1.β Το ιστορικό φόρτισης έπαιξε καθοριστικό ρόλοστην διαθέσιμη ικανότητα παραμόρφωσης και στο μηχανισμό αστοχίας που τελικά επικράτησε Οι διάφοροι μηχανισμοί αντοχής αποσυντίθεται με διαφορετικό ρυθμό,καταλήγοντας σε διαφορετικά επίπεδα απομένουσας αντοχής καθώς αυξάνεται η επιβαλλόμενη μετακίνηση και ο αριθμός των κύκλων φόρτισης Έτσι, ακόμη καιαν κατά το σχεδιασμό έχει προβλεφθεί εγγενώς η ιεράρχηση των αντοχών,ώστε να επιτευχθεί καμπτική διαρροή,αυτή η ιεράρχηση μπορεί να ανατραπεί σε μεγαλύτερα επίπεδαεπιβαλλόμενης πλαστιμότητας Μόλις εντοπιστεί η βλάβη στον ασθενέστερο μηχανισμό αντοχής ενός στοιχείου οπλισμένου σκυροδέματος, θα περιοριστεί αυτόματα και η ικανότητα παραμόρφωσής του Εργασίες που έχουν προκύψει στα πλαίσια της Ενότητας Ε.2.1.β: • Συντζιρμά Δ. Β., Πανταζοπούλου Σ. Ι., Χαλκίτης Γ. Χ., “Πειραματική Διερεύνηση Στοιχείων Ο/Σ με Ανεπαρκείς Λεπτομέρειες Όπλισης”, 15o Συνέδριο Σκυροδέματος, Αλεξανδρούπολη, 25−27 Οκτωβρίου 2006, Β10.19, τόμος Δ’, σελ. 483−494 • Syntzirma D., Thermou G., Pantazopoulou S., Halkitis G., “Experimental Research of R.C. Elements with Substandard Details”, First European Conference on Earthquake Engineering and Seismology, Geneva, Switzerland, 3−8 September 2006, Paper Number: 819 • Syntzirma, D. V., Pantazopoulou, S. J., “Assessment of Deformability of R.C. Members with Substandard Details”, 2nd International fib Congress, Naples, Italy, 5−8 June 2006, Paper Number: 446

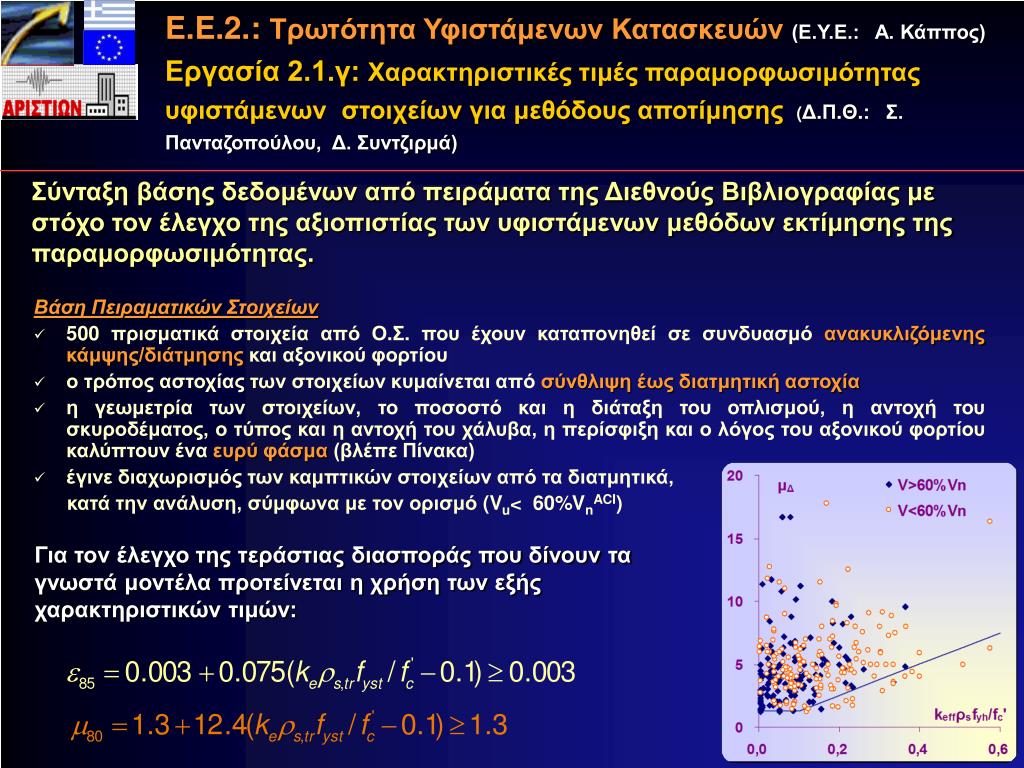

10. E.E.2.: Τρωτότητα Υφιστάμενων Κατασκευών(Ε.Υ.Ε.: Α. Κάππος) Εργασία 2.1.γ: Χαρακτηριστικές τιμές παραμορφωσιμότητας υφιστάμενων στοιχείων για μεθόδους αποτίμησης(Δ.Π.Θ.: Σ. Πανταζοπούλου, Δ. Συντζιρμά) Σύνταξη βάσης δεδομένων από πειράματα της Διεθνούς Βιβλιογραφίας με στόχο τον έλεγχο της αξιοπιστίας των υφιστάμενων μεθόδων εκτίμησης της παραμορφωσιμότητας. • Βάση Πειραματικών Στοιχείων • 500 πρισματικά στοιχεία από Ο.Σ. που έχουν καταπονηθεί σε συνδυασμόανακυκλιζόμενης κάμψης/διάτμησηςκαι αξονικού φορτίου • ο τρόπος αστοχίας των στοιχείων κυμαίνεται απόσύνθλιψη έως διατμητική αστοχία • η γεωμετρία των στοιχείων, το ποσοστό και η διάταξη του οπλισμού, η αντοχή του σκυροδέματος, ο τύπος και η αντοχή του χάλυβα, η περίσφιξη και ο λόγος του αξονικού φορτίου καλύπτουν έναευρύ φάσμα(βλέπε Πίνακα) • έγινε διαχωρισμός των καμπτικών στοιχείων από τα διατμητικά, • κατά την ανάλυση, σύμφωνα με τον ορισμό (Vu< 60%VnACI) Για τον έλεγχο της τεράστιας διασποράς που δίνουν τα γνωστά μοντέλα προτείνεται η χρήση των εξής χαρακτηριστικών τιμών:

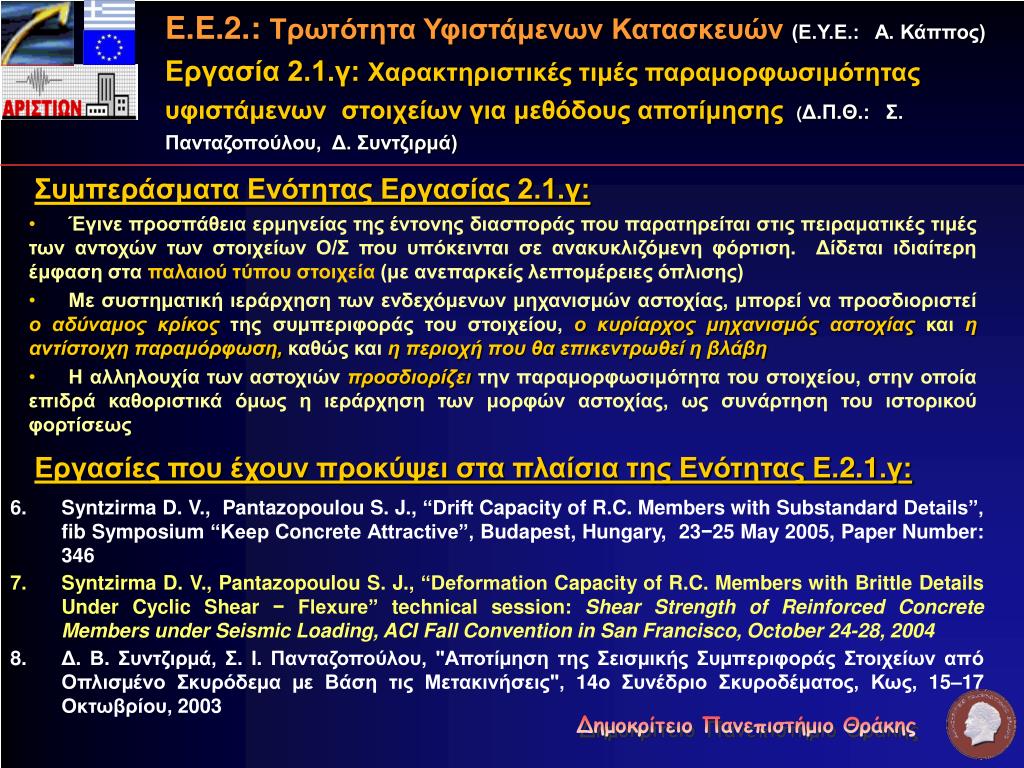

11. E.E.2.: Τρωτότητα Υφιστάμενων Κατασκευών(Ε.Υ.Ε.: Α. Κάππος) Εργασία 2.1.γ: Χαρακτηριστικές τιμές παραμορφωσιμότητας υφιστάμενων στοιχείων για μεθόδους αποτίμησης(Δ.Π.Θ.: Σ. Πανταζοπούλου, Δ. Συντζιρμά) Δημοκρίτειο Πανεπιστήμιο Θράκης Συμπεράσματα Ενότητας Εργασίας 2.1.γ: • Έγινε προσπάθεια ερμηνείας της έντονης διασποράς που παρατηρείται στις πειραματικές τιμές των αντοχών των στοιχείων Ο/Σ που υπόκεινται σε ανακυκλιζόμενη φόρτιση. Δίδεται ιδιαίτερη έμφαση σταπαλαιού τύπου στοιχεία(με ανεπαρκείς λεπτομέρειες όπλισης) • Με συστηματική ιεράρχηση των ενδεχόμενων μηχανισμών αστοχίας, μπορεί να προσδιοριστείο αδύναμος κρίκοςτης συμπεριφοράς του στοιχείου,ο κυρίαρχος μηχανισμός αστοχίαςκαιη αντίστοιχη παραμόρφωση,καθώς καιη περιοχή που θα επικεντρωθεί η βλάβη • Η αλληλουχία των αστοχιώνπροσδιορίζειτην παραμορφωσιμότητα του στοιχείου, στην οποία επιδρά καθοριστικά όμως η ιεράρχηση των μορφών αστοχίας, ως συνάρτηση του ιστορικού φορτίσεως Εργασίες που έχουν προκύψει στα πλαίσια της Ενότητας Ε.2.1.γ: • Syntzirma D. V., Pantazopoulou S. J., “Drift Capacity of R.C. Members with Substandard Details”, fib Symposium “Keep Concrete Attractive”, Budapest, Hungary, 23−25 May 2005, Paper Number: 346 • Syntzirma D. V., Pantazopoulou S. J., “Deformation Capacity of R.C. Members with Brittle Details Under Cyclic Shear − Flexure” technical session: Shear Strength of Reinforced Concrete Members under Seismic Loading, ACI Fall Convention in San Francisco, October 24-28, 2004 • Δ. Β. Συντζιρµά, Σ. Ι. Πανταζοπούλου, "Αποτίµηση της Σεισµικής Συµπεριφοράς Στοιχείων από Οπλισµένο Σκυρόδεµα µε Βάση τις Μετακινήσεις", 14ο Συνέδριο Σκυροδέματος, Κως, 15–17 Οκτωβρίου, 2003
