Reactor E-30i & E-XP2i интегрированн ая систем дозирования

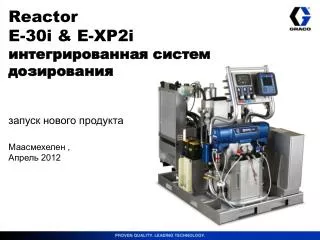

1. ReactorE-30i & E-XP2iинтегрированная систем дозирования запуск нового продукта Маасмехелен , Апрель 2012

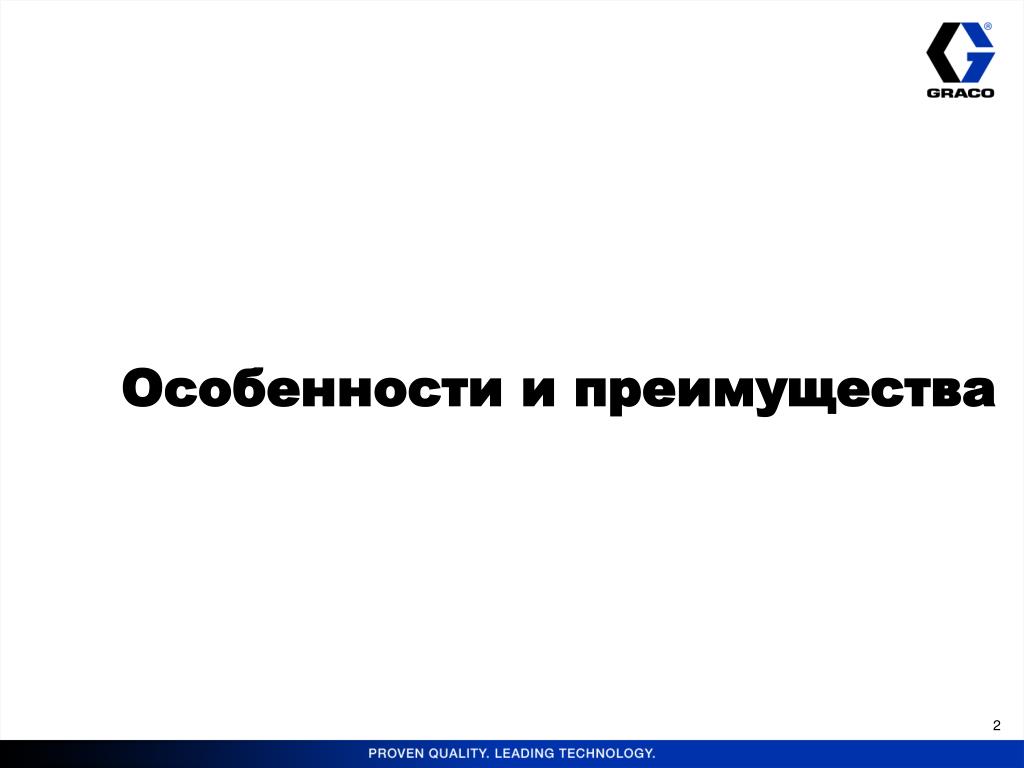

2. Особенности и преимущества

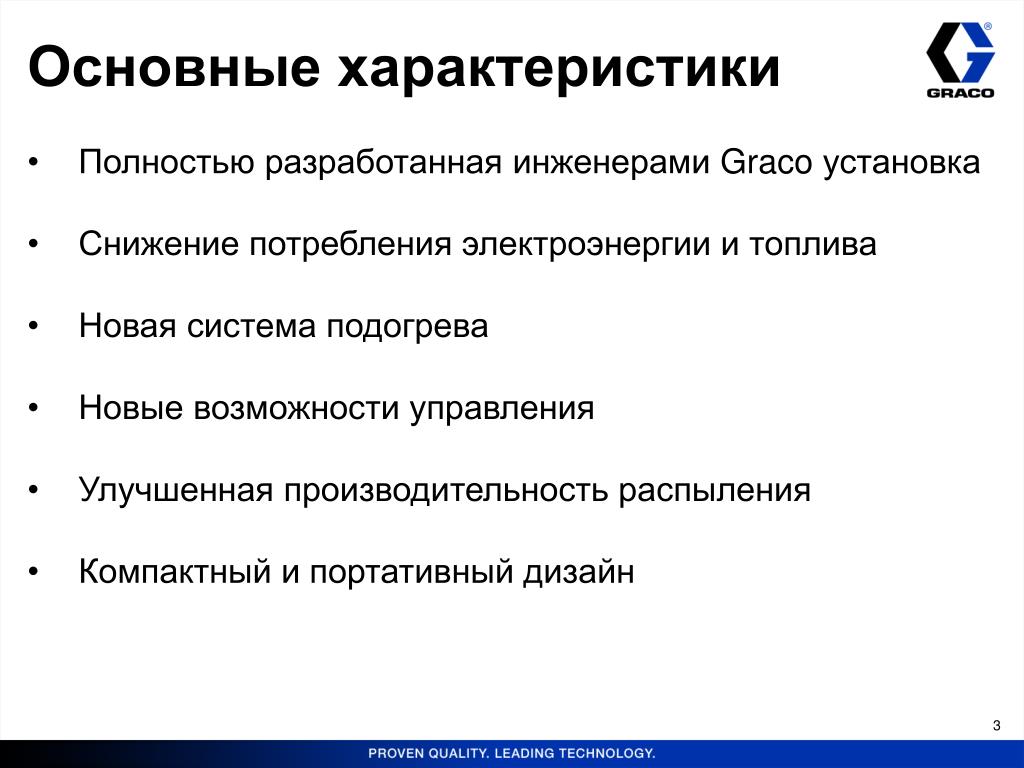

3. Основные характеристики • Полностью разработанная инженерами Graco установка • Снижение потребления электроэнергии и топлива • Новая система подогрева • Новые возможности управления • Улучшенная производительность распыления • Компактный и портативный дизайн

4. Graco Инженерные решения • Решение «под ключ» от Graco • Избавляет от дорогостоящих неприятностей связанных с использованием внешнего некачественного электричества или дешевых генераторов • Упрощает процесс установки • Комплект включает : • Установленны и подключенный генератор • Панель управления установкой и допоборудованием • Распределитель воздуха на установку, пистолет, подающие насосы и т.д. • Опционально: возможна комплектация с установленым с воздушным компрессором и осушителем воздуха

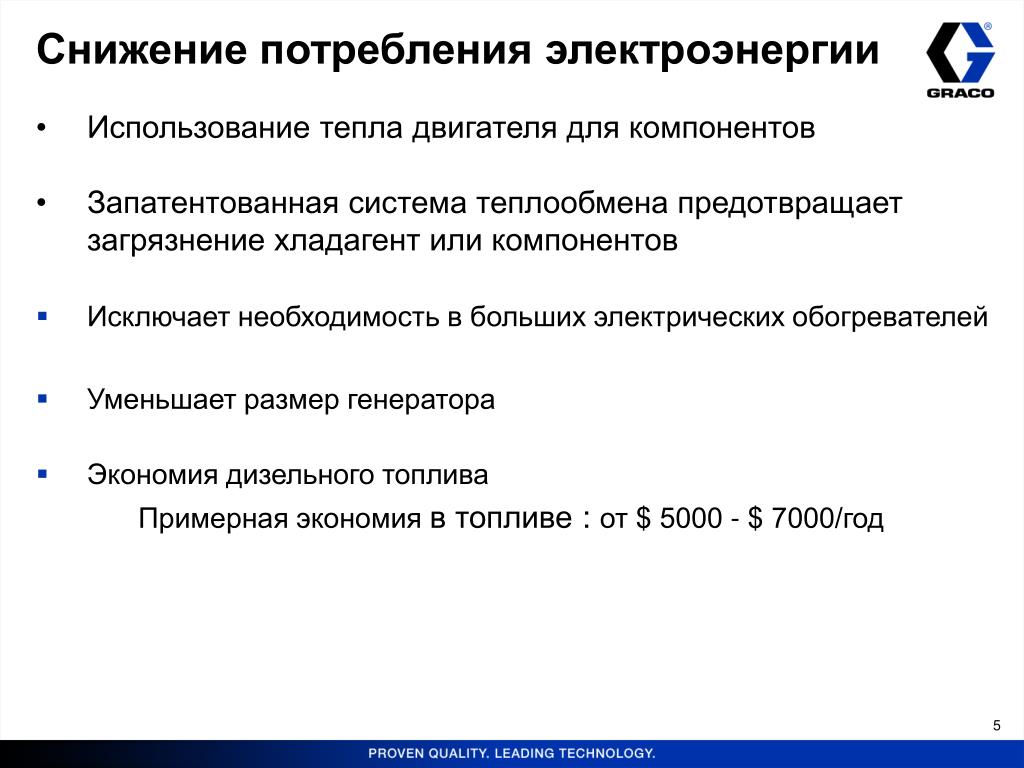

5. Снижение потребления электроэнергии • Использование тепладвигателя для компонентов • Запатентованная система теплообмена предотвращаетзагрязнение хладагент или компонентов • Исключает необходимость в больших электрических обогревателей • Уменьшает размер генератора • Экономия дизельного топлива Примерная экономия в топливе :от $ 5000 - $ 7000/год

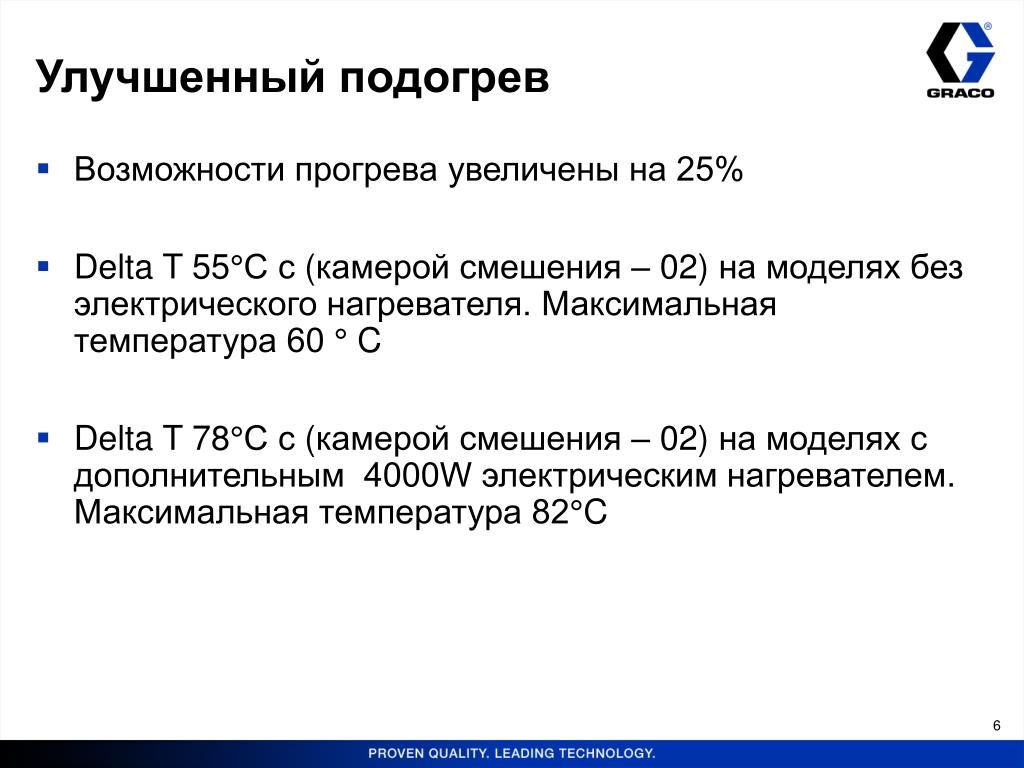

6. Улучшенный подогрев • Возможности прогрева увеличены на 25% • Delta T 55°C с (камерой смешения – 02) на моделях без электрического нагревателя. Максимальная температура 60 ° C • Delta T 78°C с (камерой смешения – 02) на моделях с дополнительным 4000W электрическим нагревателем. Максимальная температура 82°C

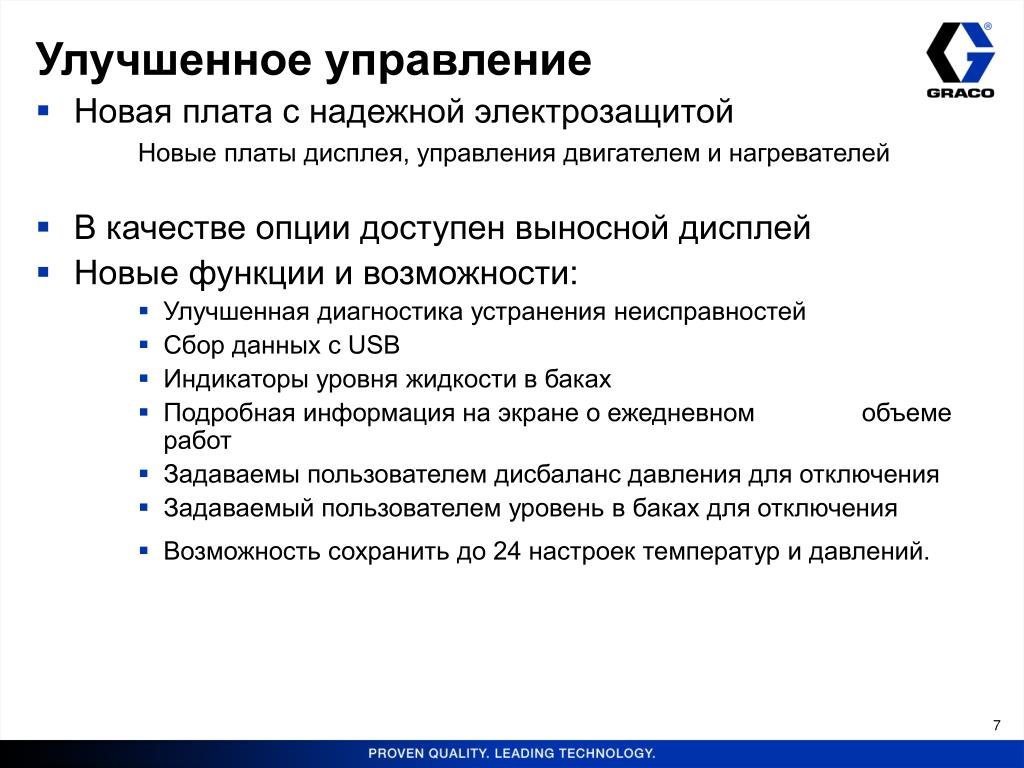

7. Улучшенное управление • Новая плата с надежной электрозащитой Новые платы дисплея, управления двигателем и нагревателей • В качестве опции доступен выносной дисплей • Новые функции и возможности: • Улучшенная диагностика устранения неисправностей • Сбор данных с USB • Индикаторы уровня жидкости в баках • Подробная информация на экране о ежедневном объеме работ • Задаваемы пользователем дисбаланс давления для отключения • Задаваемый пользователем уровень в баках для отключения • Возможность сохранить до 24 настроек температур и давлений.

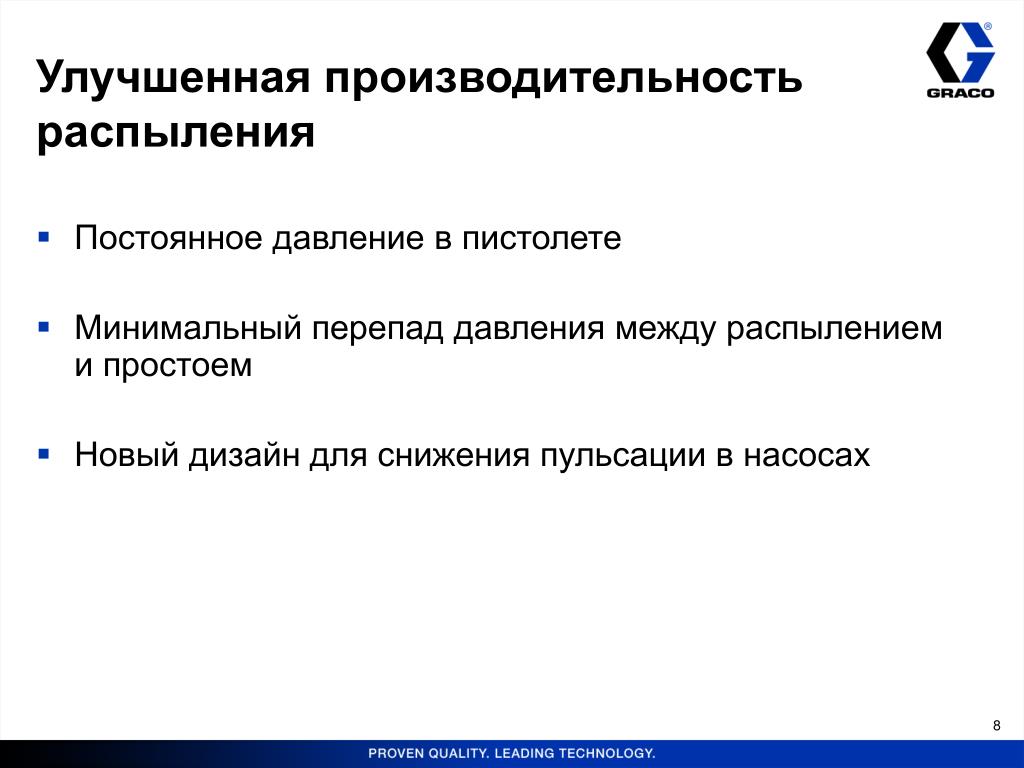

8. Улучшенная производительность • распыления • Постоянное давление в пистолете • Минимальный перепад давления между распылением и простоем • Новый дизайн для снижения пульсации в насосах

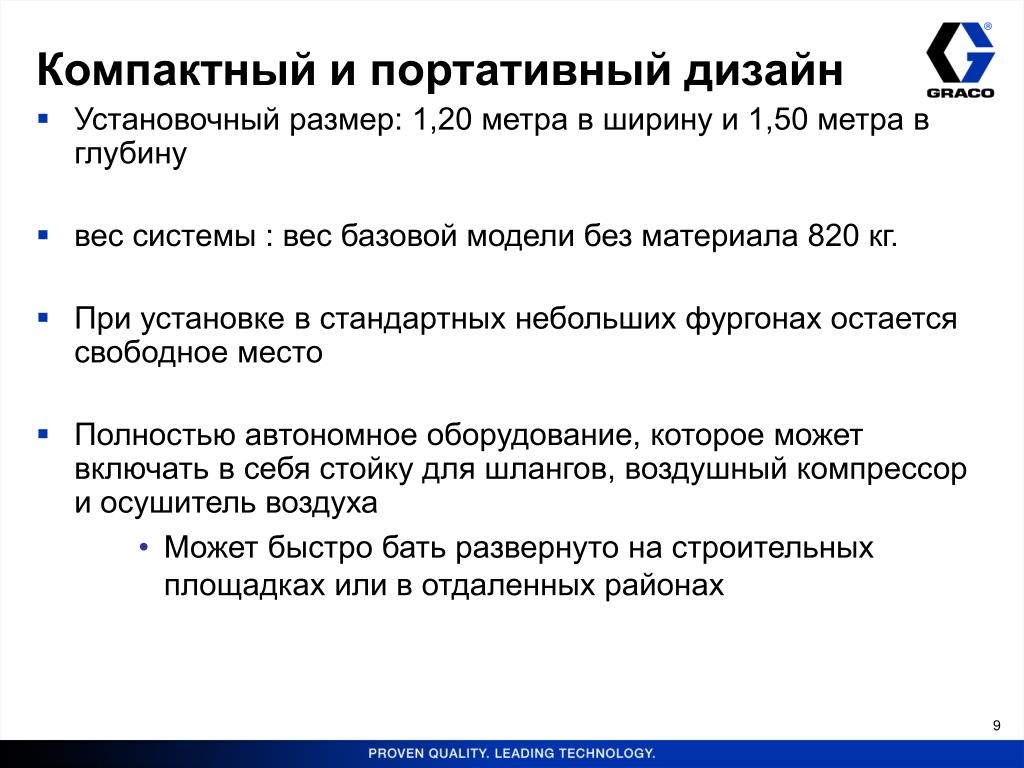

9. Компактный и портативный дизайн • Установочный размер: 1,20 метра в ширину и 1,50 метра в глубину • вес системы : вес базовой модели без материала 820 кг. • При установке в стандартных небольших фургонах остается свободное место • Полностью автономное оборудование, которое может включать в себя стойку для шлангов, воздушный компрессор и осушитель воздуха • Может быстро бать развернуто на строительных площадках или в отдаленных районах

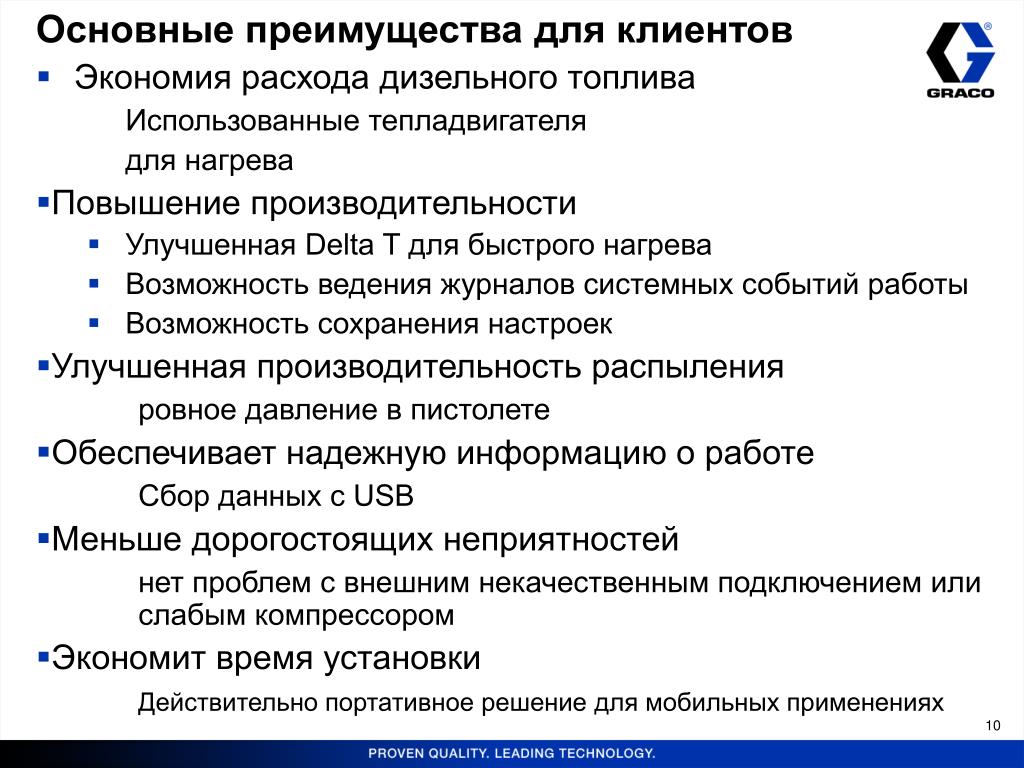

10. Основные преимущества для клиентов • Экономия расхода дизельного топлива Использованные тепладвигателя для нагрева • Повышение производительности • Улучшенная Delta T для быстрого нагрева • Возможность ведения журналов системных событий работы • Возможность сохранения настроек • Улучшенная производительность распыления ровное давление в пистолете • Обеспечивает надежную информацию о работе Сбор данных с USB • Меньше дорогостоящих неприятностей нет проблем с внешним некачественным подключением или слабым компрессором • Экономит время установки Действительно портативное решение для мобильных применениях

11. Инженерные решения

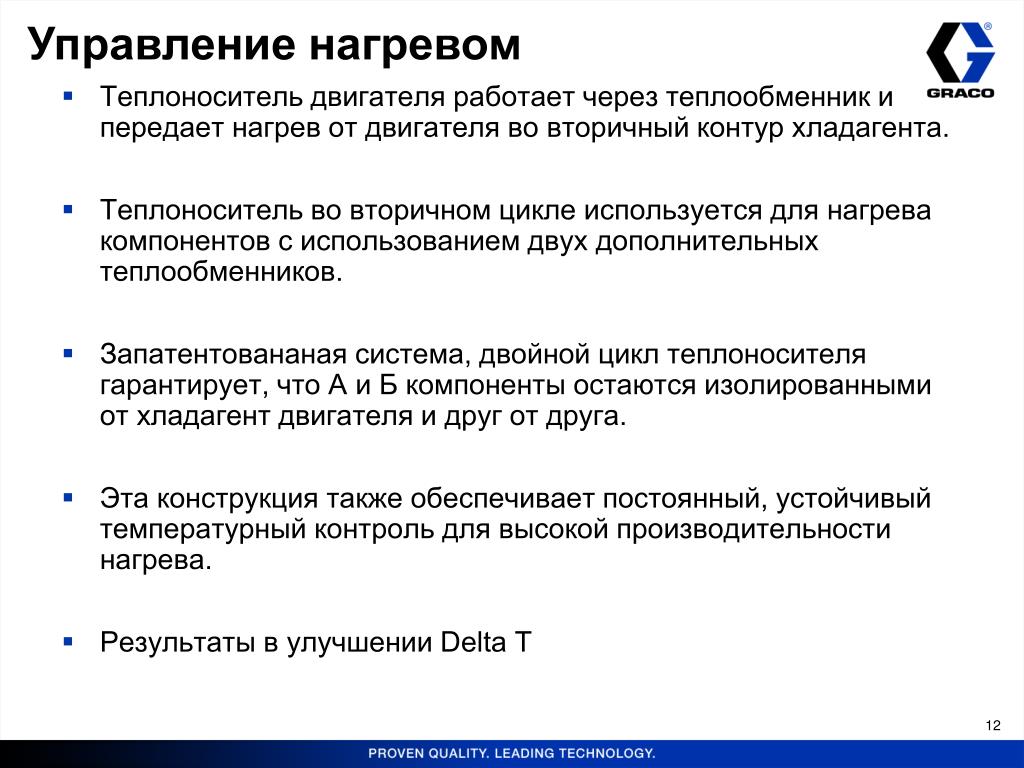

12. Управление нагревом • Теплоноситель двигателя работает через теплообменник и передает нагрев от двигателя во вторичный контур хладагента. • Теплоноситель во вторичном цикле используется для нагрева компонентов с использованием двух дополнительных теплообменников. • Запатентовананая система, двойной цикл теплоносителя гарантирует, что А и Б компоненты остаются изолированными от хладагент двигателя и друг от друга. • Эта конструкция также обеспечивает постоянный, устойчивый температурный контроль для высокой производительности нагрева. • Результаты в улучшении Delta T

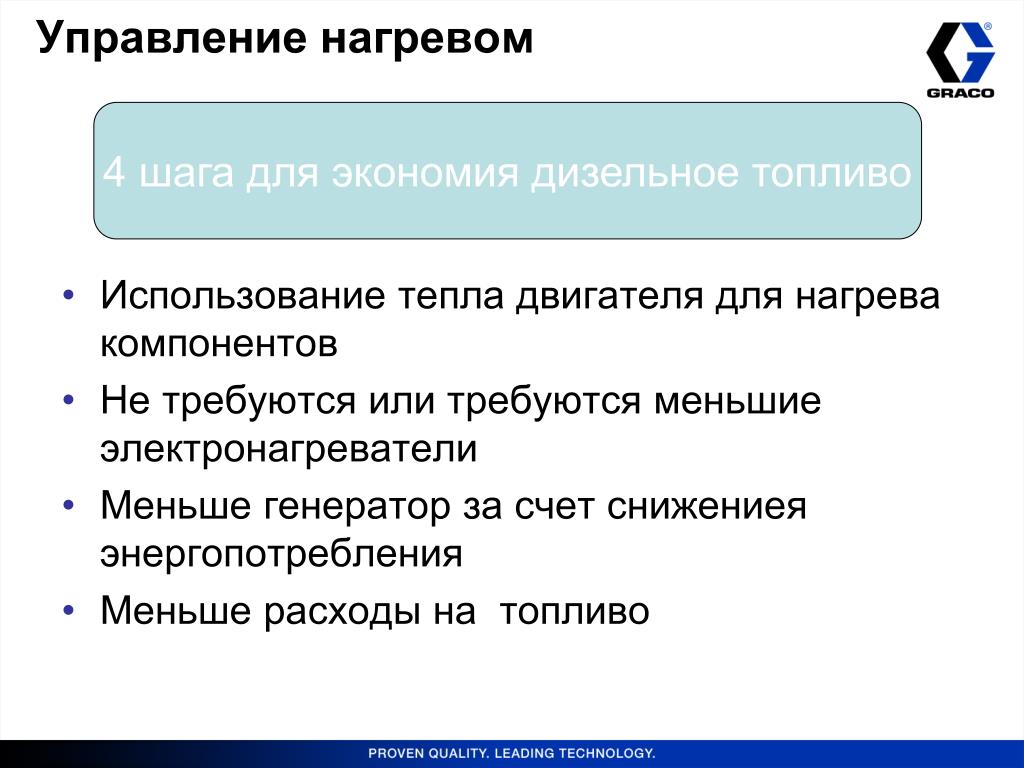

13. Управление нагревом 4 шага для экономия дизельное топливо • Использование тепла двигателя для нагрева компонентов • Не требуются или требуются меньшие электронагреватели • Меньше генератор за счет снижениея энергопотребления • Меньше расходы на топливо

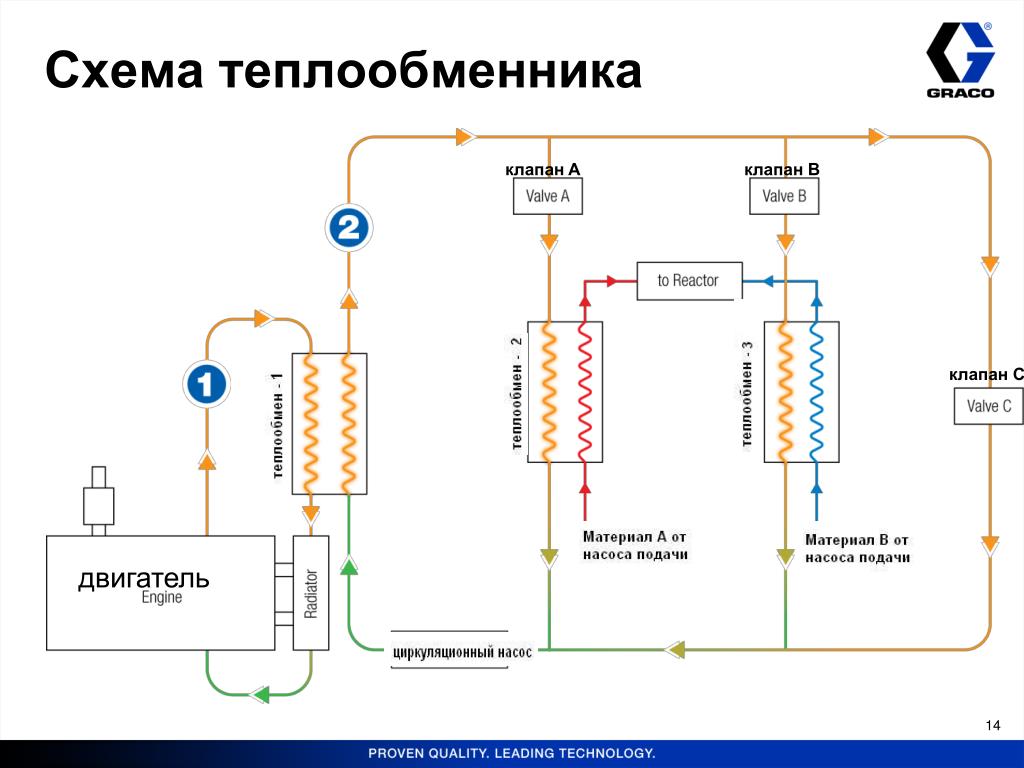

14. Схема теплообменника клапан A клапан B клапан C двигатель

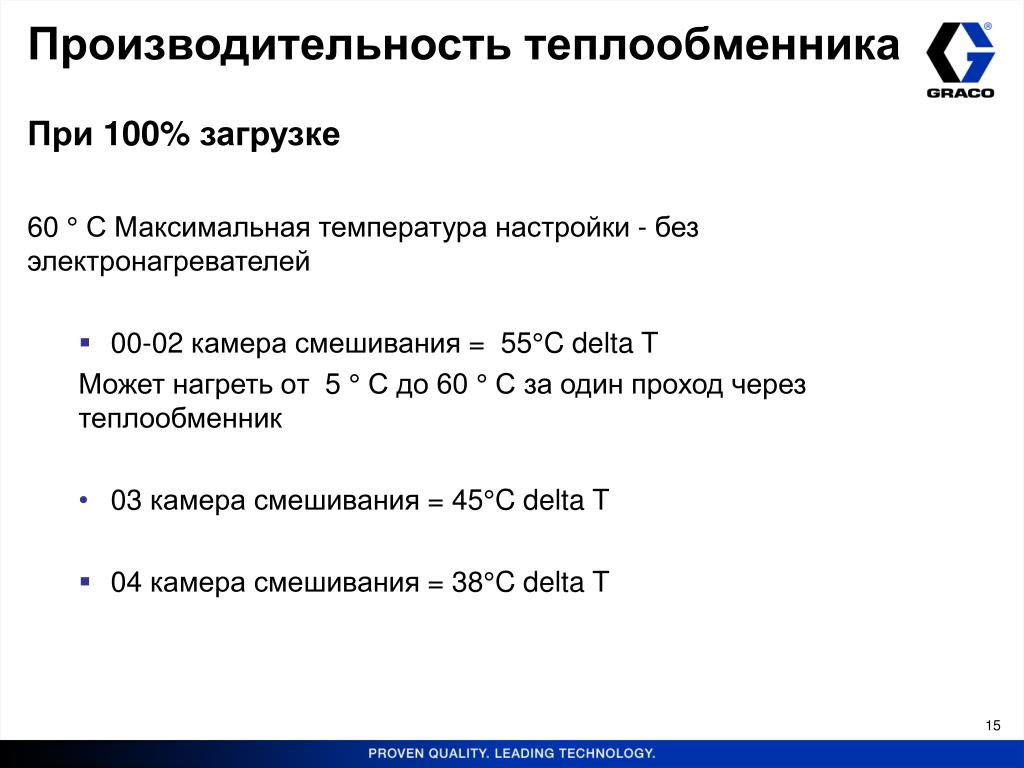

15. Производительность теплообменника • При 100% загрузке • 60 ° C Максимальная температура настройки - без электронагревателей • 00-02 камерасмешивания = 55°C delta T • Может нагреть oт 5 ° C до 60 ° C за один проход через теплообменник • 03 камерасмешивания = 45°C delta T • 04 камерасмешивания = 38°C delta T

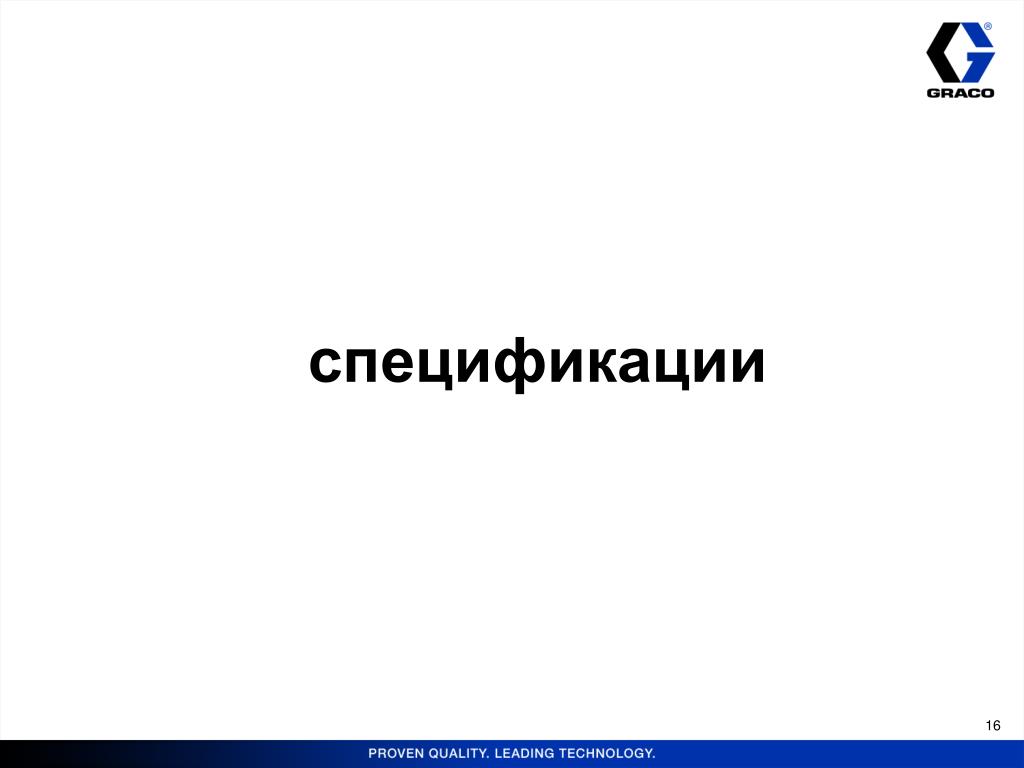

16. спецификации

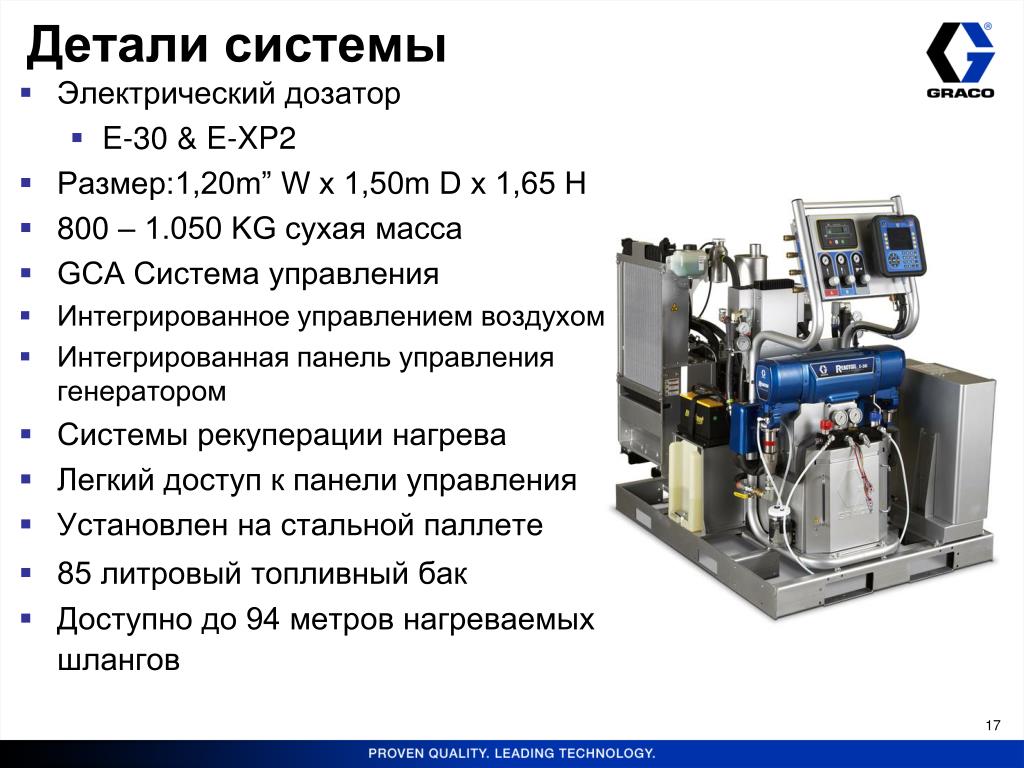

17. Детали системы • Электрический дозатор • E-30 & E-XP2 • Размер:1,20m” W x 1,50m D x 1,65 H • 800 – 1.050 KG сухая масса • GCA Система управления • Интегрированное управлением воздухом • Интегрированная панельуправления генератором • Системы рекуперации нагрева • Легкий доступ к панели управления • Установлен на стальной паллете • 85 литровый топливный бак • Доступно до 94 метров нагреваемых шлангов

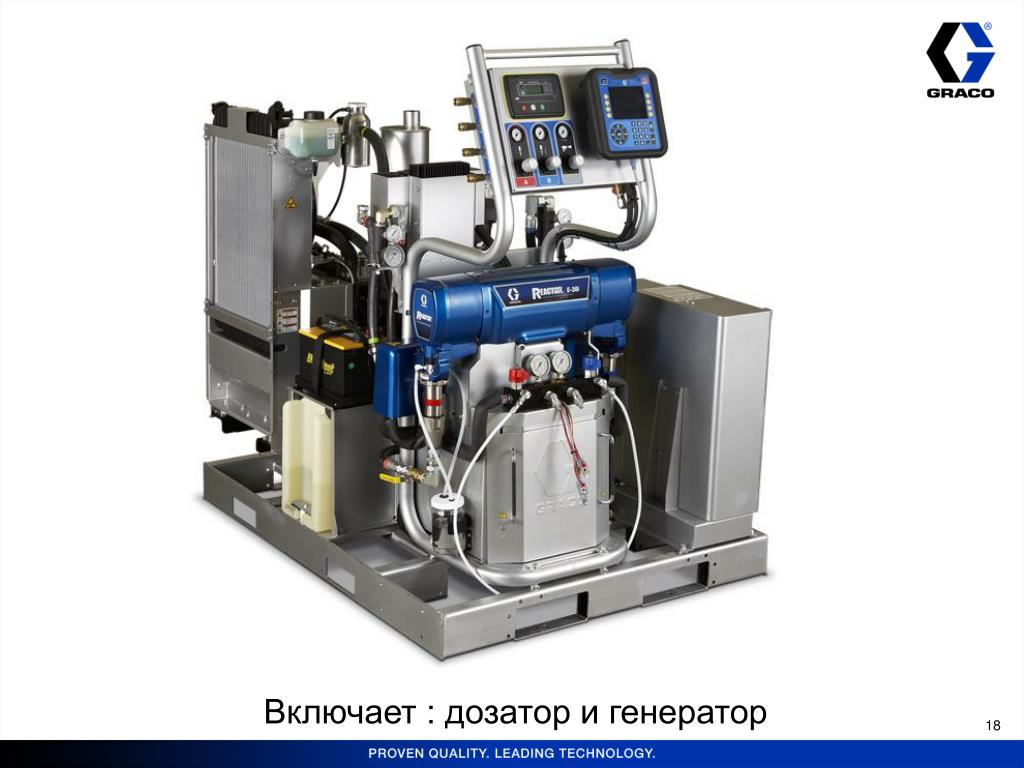

18. Включает : дозатор и генератор

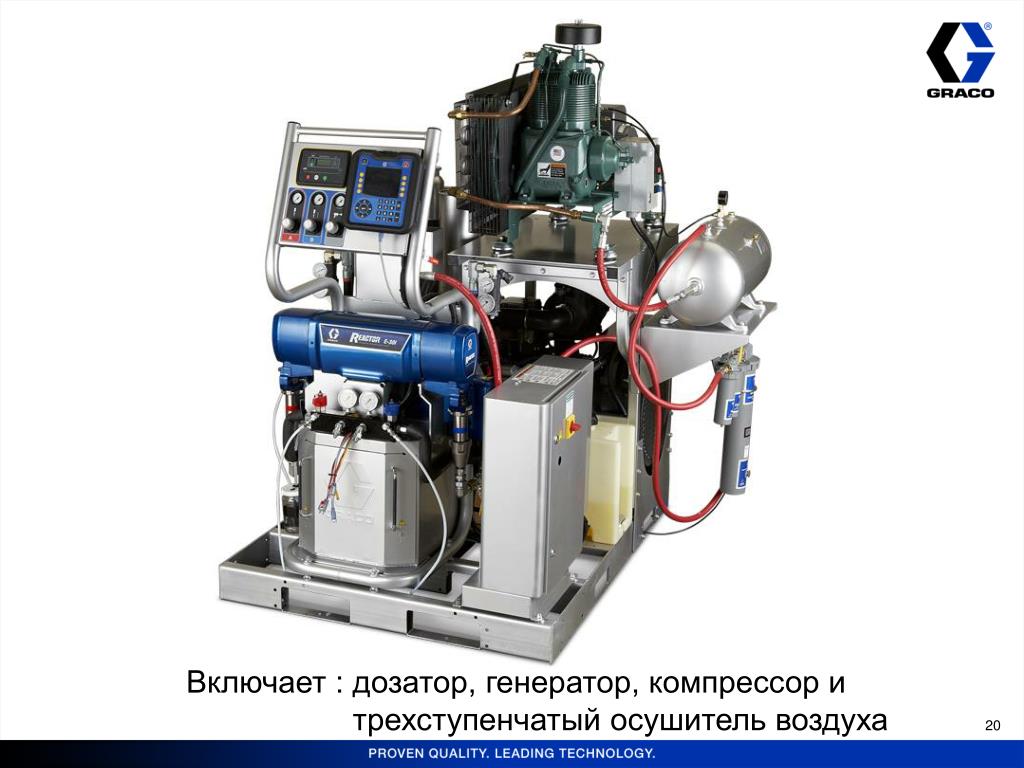

20. Включает : дозатор, генератор, компрессор и трехступенчатый осушитель воздуха

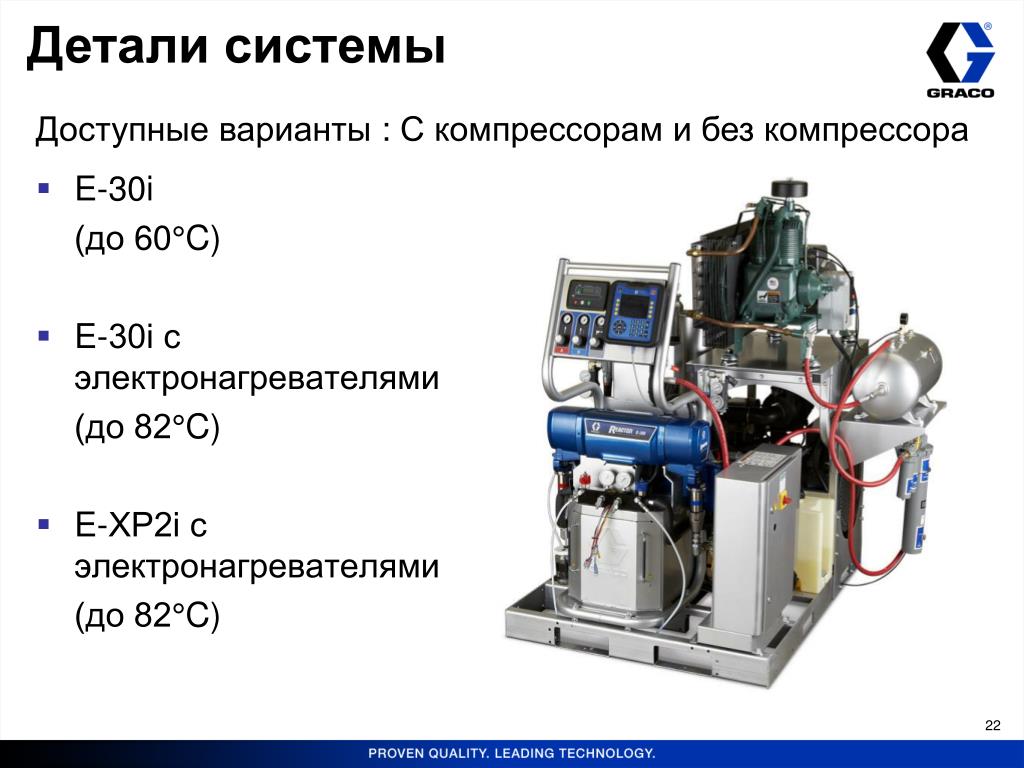

22. Детали системы Доступные варианты : С компрессорам и без компрессора • E-30i (до60°C) • E-30i с электронагревателями (до 82°C) • E-XP2i с электронагревателями (до 82°C)

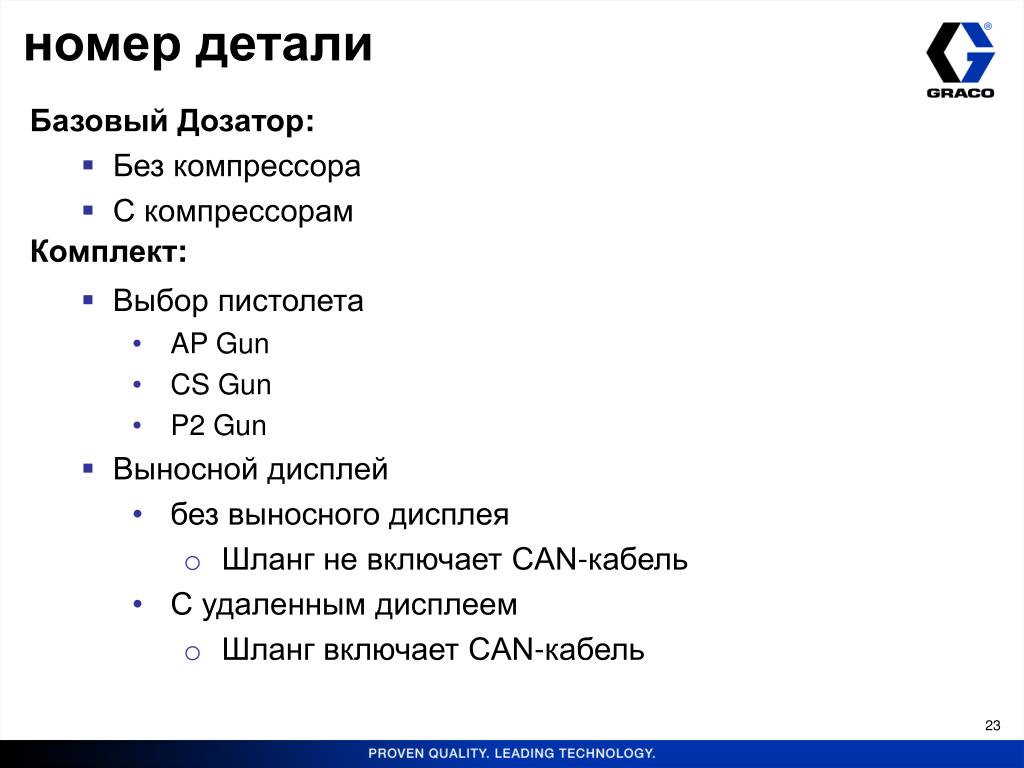

23. номер детали • БазовыйДозатор: • Без компрессора • С компрессорам • Комплект: • Выбор пистолета • AP Gun • CS Gun • P2 Gun • Выносной дисплей • без выносного дисплея • Шланг не включает CAN-кабель • C удаленным дисплеем • Шланг включает CAN-кабель

24. Распределение номер детали • Первые 2 цифры номера комплекта означают выбор пистолета • Для пакетов без выносного дисплея,последние 4 цифры будут такими же, как последние 4 цифры в Базовом дозаторе • В комплект, который имеет выносной дисплей, 4-я цифра изменяется с 0 на 1

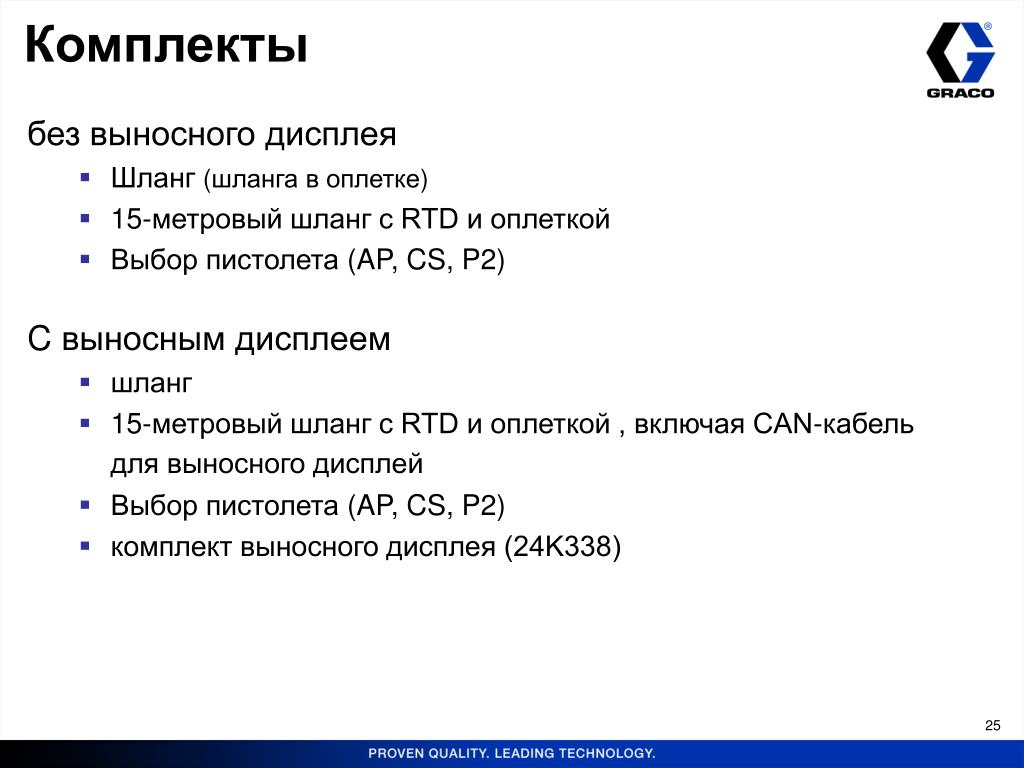

25. Комплекты • без выносного дисплея • Шланг(шланга в оплетке) • 15-метровый шланг с RTD и оплеткой • Выбор пистолета(AP, CS, P2) • C выносным дисплеем • шланг • 15-метровый шланг с RTD и оплеткой , включая CAN-кабель для выносного дисплей • Выбор пистолета(AP, CS, P2) • комплект выносного дисплея (24K338)

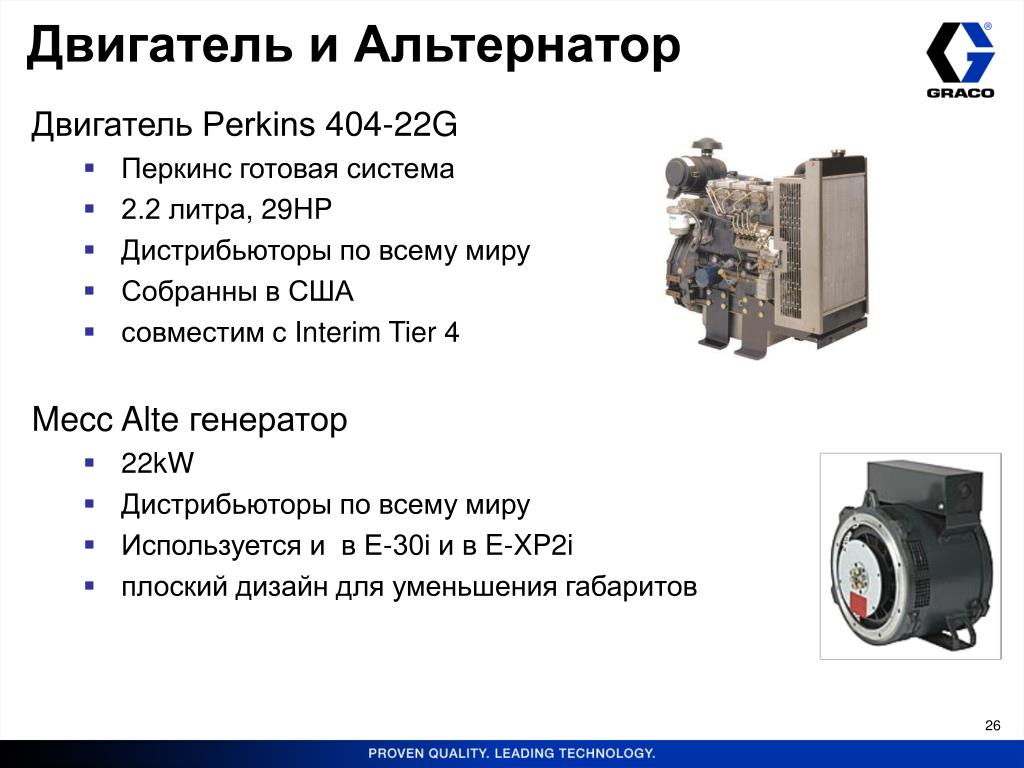

26. Двигатель и Альтернатор • Двигатель Perkins 404-22G • Перкинс готовая система • 2.2 литра, 29HP • Дистрибьюторы по всему миру • Собранны в США • совместим с Interim Tier 4 • Mecc Alte генератор • 22kW • Дистрибьюторы по всему миру • Используется и в E-30i и в E-XP2i • плоский дизайн для уменьшения габаритов

27. Advanced Display Module(ADM) • Журналы с информацией о работе • сохраняет информацию о работе системы, ошибках • Загрузка по USB • Интуитивный дисплей • Визуальные индикаторы, которые показывают уровень жидкости в бочках • Журналы событий и ошибок на экране • Данные по суточному расходу • Сохранение настроек материалов • Сохраняет настройки температуры и давления (до 24рецептов) • поиск неисправностей на экране • Описание проблемы • Предоставляет общие решения • Устанавливаемые пользователем тревоги • Автоматическое отключение при дисбалансе давления или низком уровне компонентов

28. Аксессуары

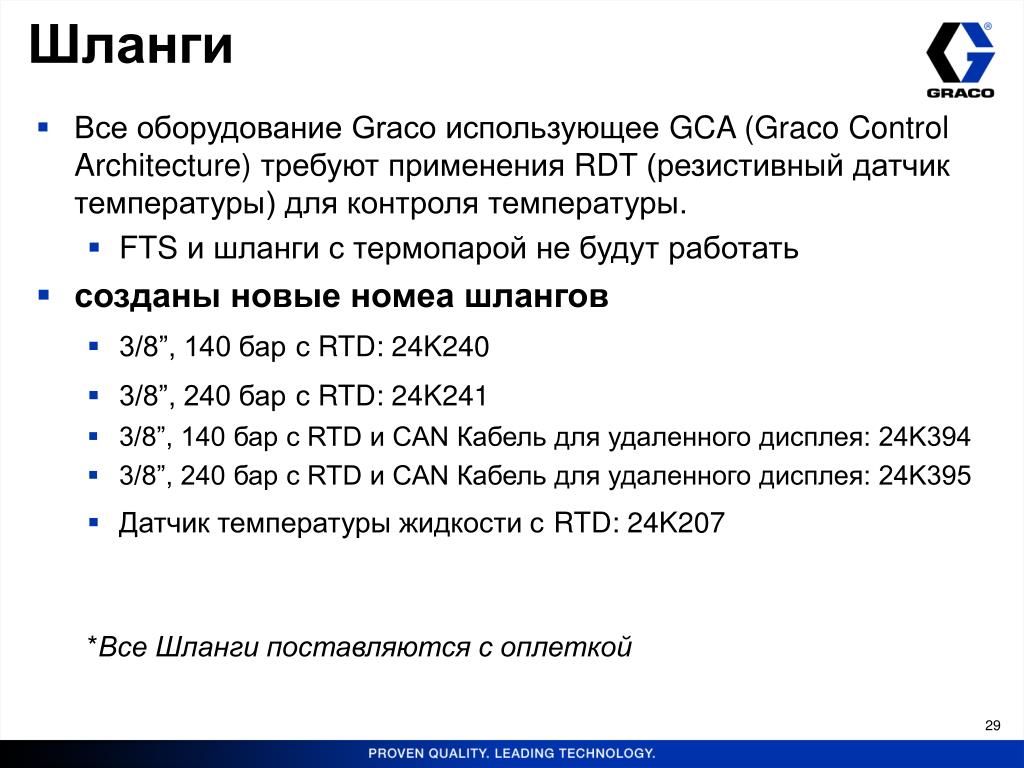

29. Шланги • Все оборудование Graco использующее GCA (Graco Control Architecture) требуют применения RDT (резистивный датчик температуры) для контроля температуры. • FTS и шланги с термопарой не будут работать • созданы новые номеа шлангов • 3/8”, 140 барс RTD: 24K240 • 3/8”, 240 барс RTD: 24K241 • 3/8”, 140 бар с RTD и CAN Кабель для удаленного дисплея: 24K394 • 3/8”, 240 бар с RTD и CAN Кабель для удаленного дисплея: 24K395 • Датчик температуры жидкости сRTD: 24K207 • *Все Шлангипоставляются с оплеткой

30. Аксессуары • Комплект выносного дисплея • Удобство управления с места распыления: • настройка температуры и давления • Включение и отключение зон нагрева и двигателя • Просмотр и сброс тревог • Парковка насоса • Уровень компонентов в бочках

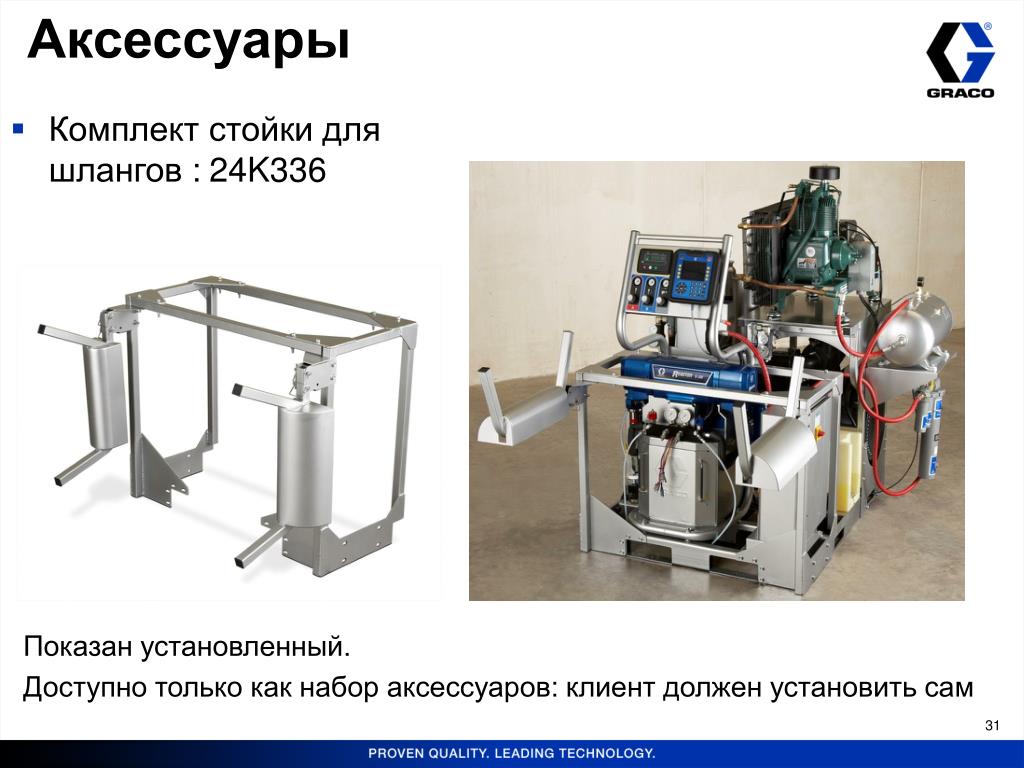

31. Аксессуары • Комплект стойки для шлангов :24K336 Показан установленный. Доступно только как набор аксессуаров: клиент должен установить сам

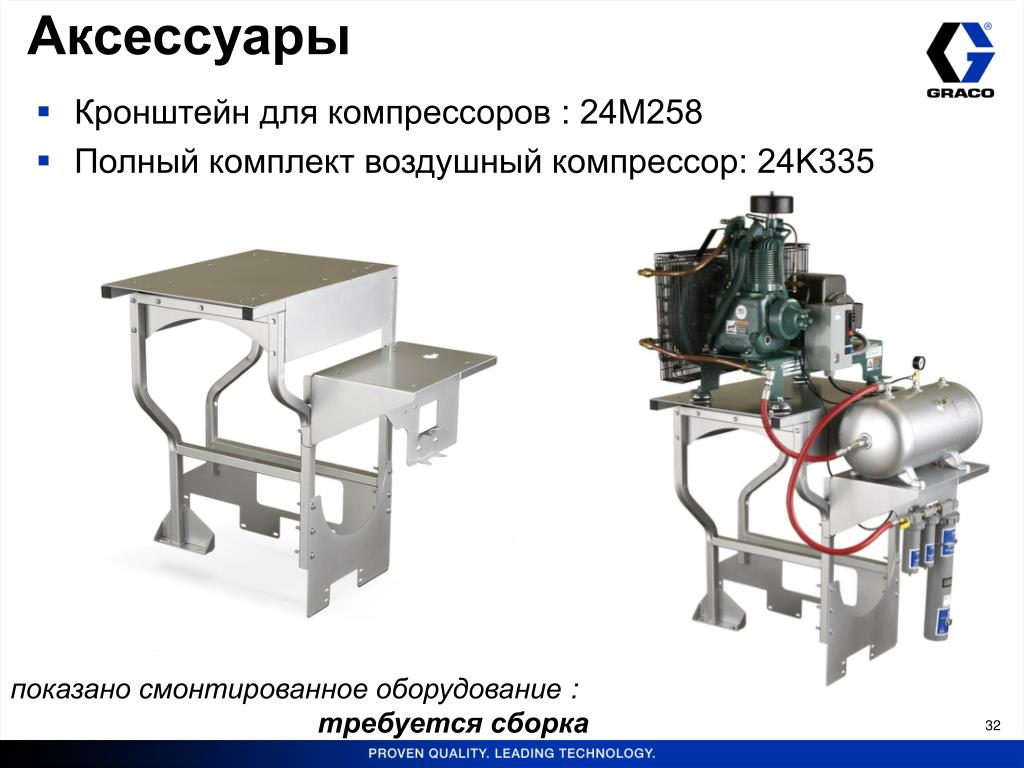

32. Аксессуары • Кронштейн для компрессоров : 24M258 • Полный комплект воздушный компрессор: 24K335 показано смонтированное оборудование : требуется сборка

33. Аксессуары • Компрессор воздуха без ресивера: 125970 • Включает в себя радиатор и предохранительный клапан • Компрессор воздуха с баком : 24M490 • Включает в себя предохранительный клапаниресивер

34. Аксессуары • комплект для управления подающими насосами : 24K334 • Комплектосушителявоздуха: 24M178 • погружаемыеуровни для бочек • : 24M174

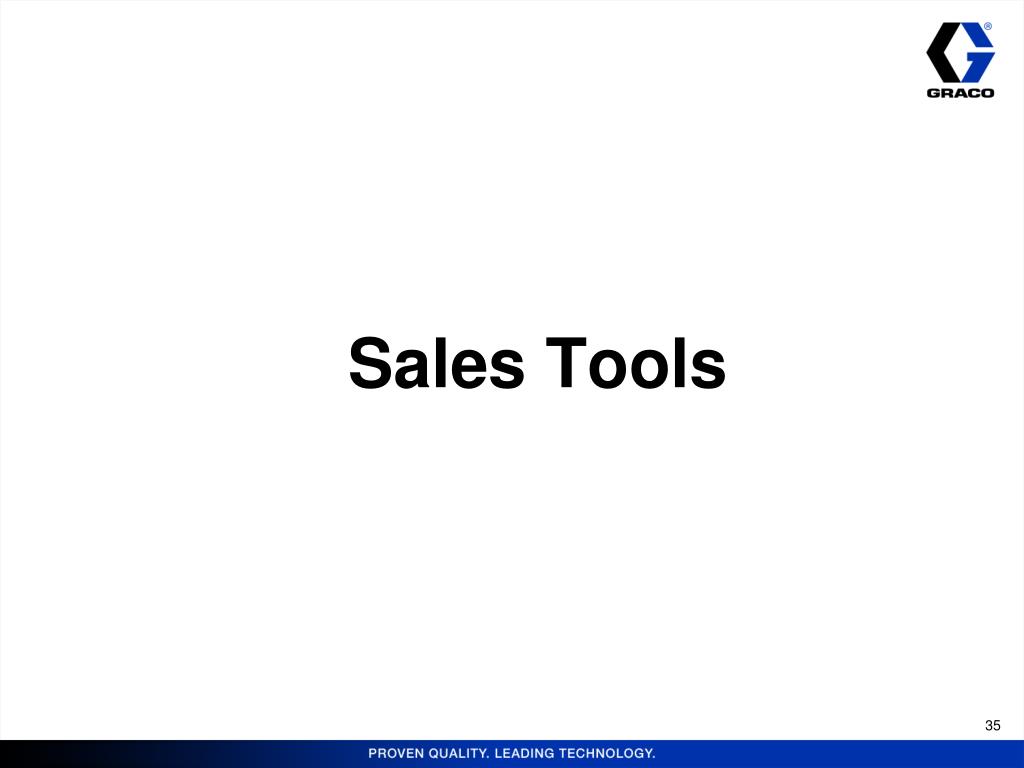

35. Sales Tools

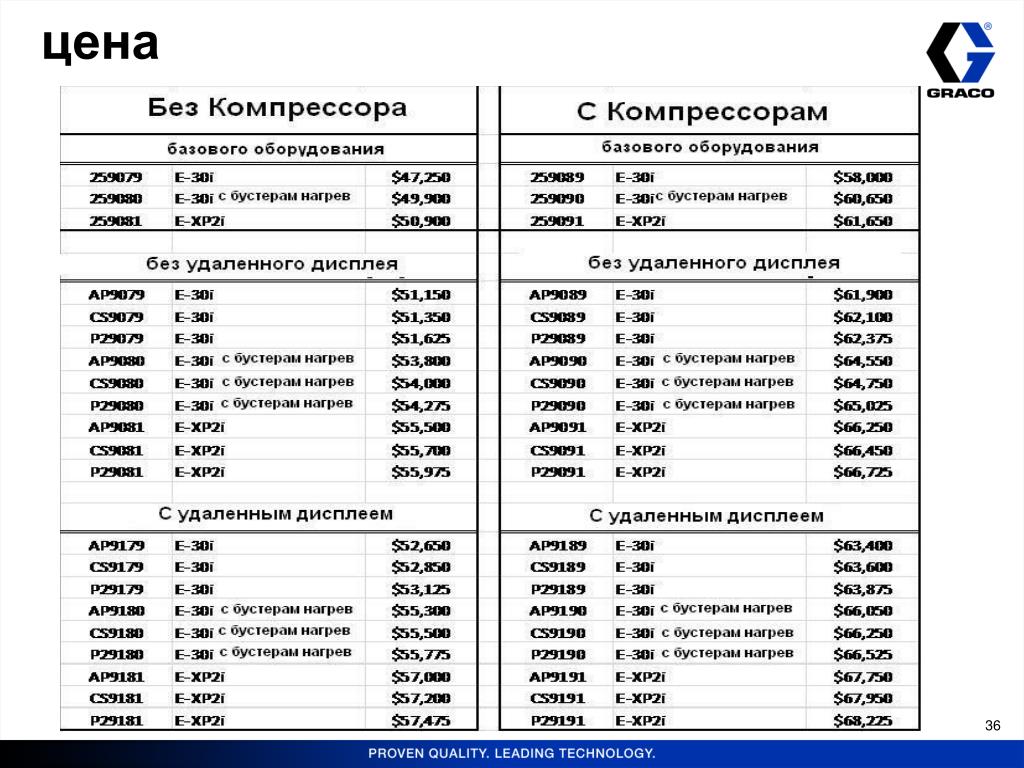

36. цена

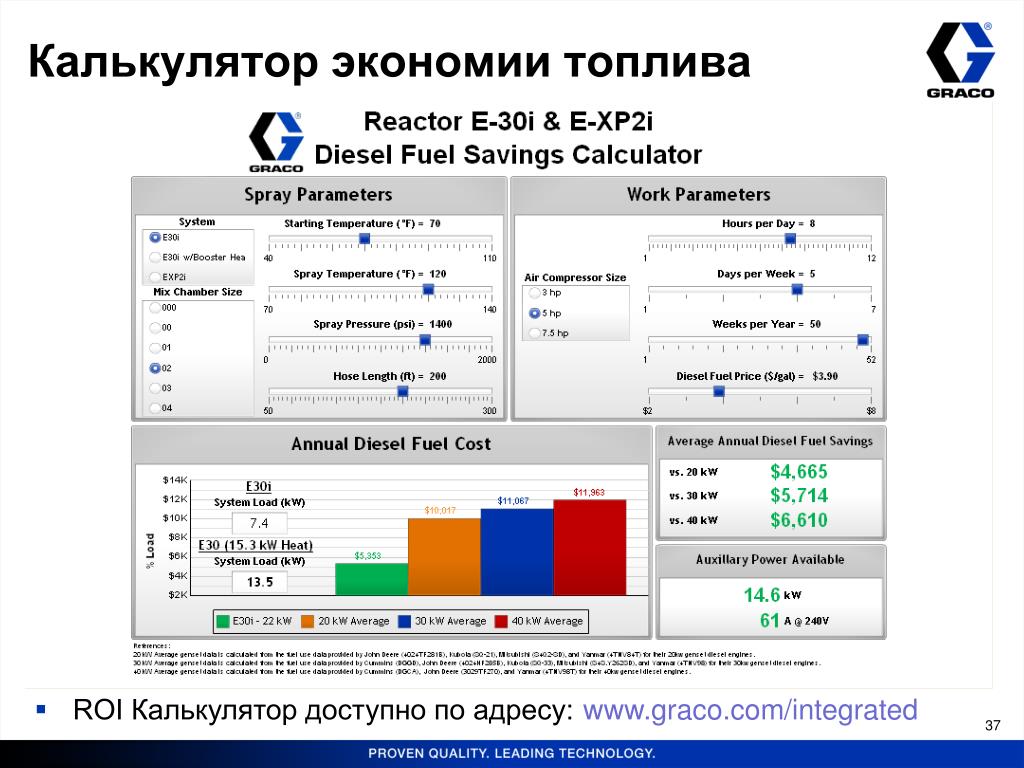

37. Калькулятор экономии топлива • ROI Калькулятор доступно по адресу:www.graco.com/integrated

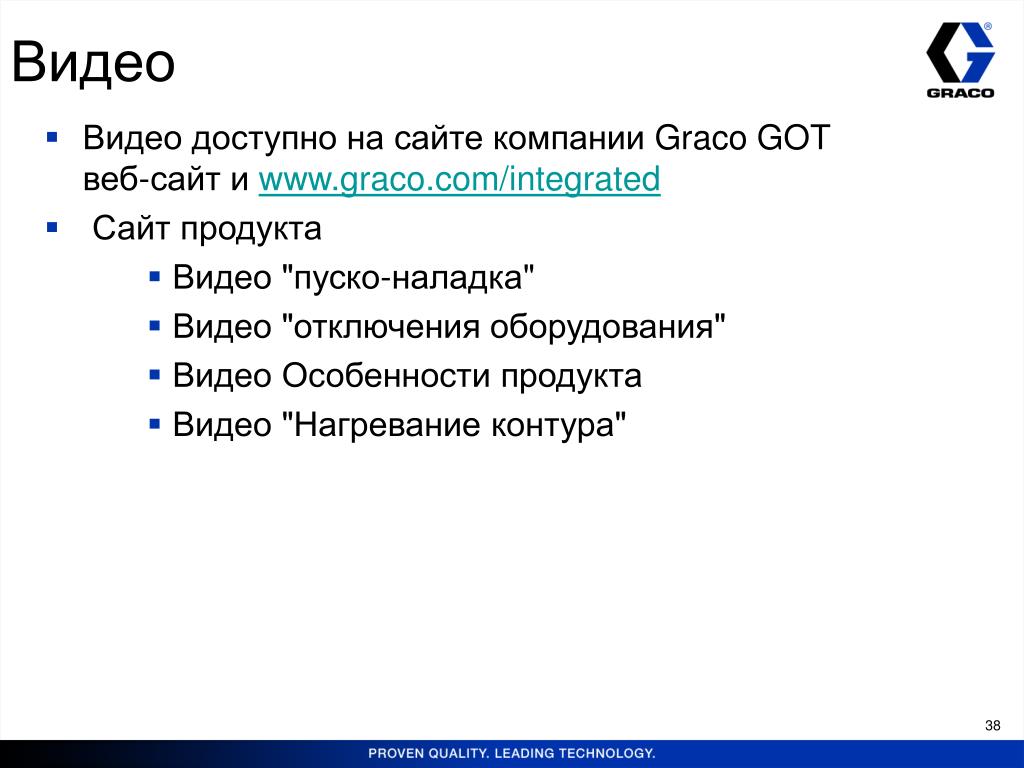

38. Видео • Видео доступно на сайте компанииGraco GOT веб-сайт иwww.graco.com/integrated • Сайт продукта • Видео "пуско-наладка" • Видео "отключения оборудования" • Видео Особенности продукта • Видео "Нагревание контура"

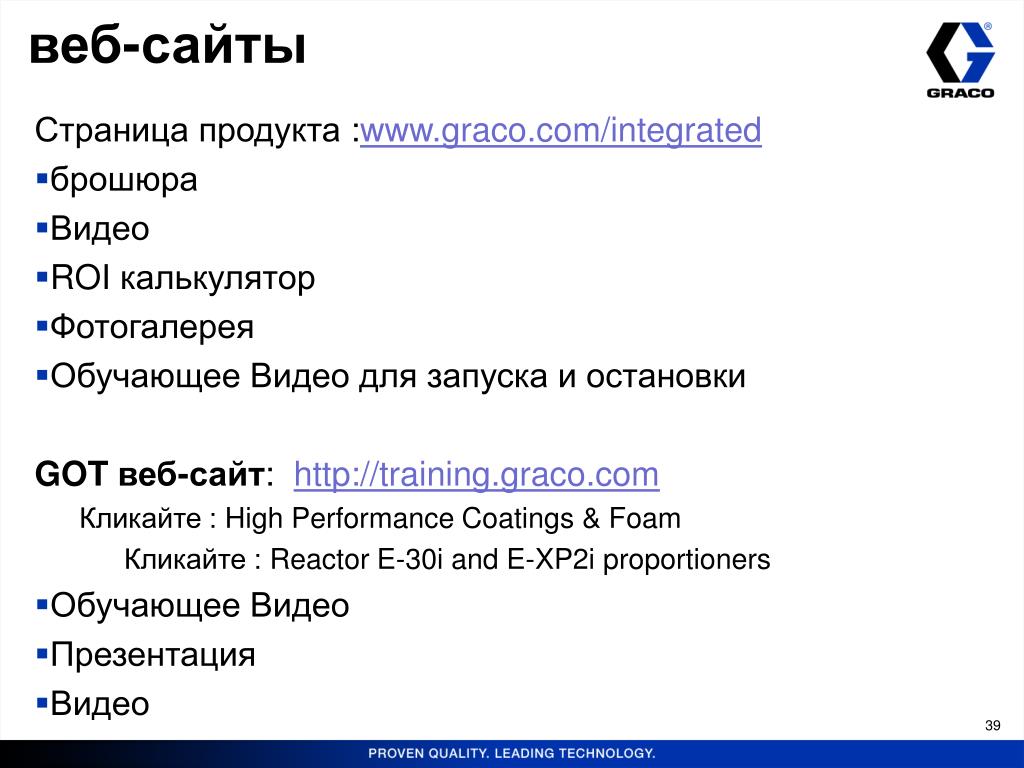

39. веб-сайты • Страницапродукта :www.graco.com/integrated • брошюра • Видео • ROI калькулятор • Фотогалерея • Обучающее Видео для запуска и остановки • GOTвеб-сайт: http://training.graco.com • Кликайте : High Performance Coatings & Foam • Кликайте : Reactor E-30i and E-XP2i proportioners • Обучающее Видео • Презентация • Видео

40. Спасибо Большое за Ваше Внимание!
