Cnc

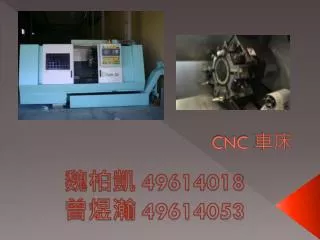

CNC 車床

魏柏凱 49614018

曾煜瀚 49614053


Cnc

目錄

  • 一. 前言

    二.何謂CNC??

    三.各類數值工具機介紹

    四.加工整體流程

    五.CNC程式碼

    六.網路範例

    七.參考資料


Cnc

前言

  • 車床的誕生不是發明出來的,而是逐漸演進而成,早在四千年前就 記載有人利用簡單的拉弓原理完成鑽孔的工作,這是有記錄最早的工具機,即使到目前仍可發現以人力做為驅動力的手工鑽床,之後車床衍生而出         ,並被用於木材的車削與鑽孔,英文中車床的名稱Lathe(Lath是木板的意思)就是由此而來,經過數百年的演進,車床的進展很慢,木質的床身,速 度慢且扭力低,除了用在木工外,並不適 合做金屬切削,直到工業革命前。這段期間可稱為車床的雛型期

  • (圖一為示意圖)


Cnc

  • 18世紀初車床的床身已是金屬製,結構強度變大更適合做金屬切削,但因結構簡單,只能做車削與螺旋方面的加工,到了19世紀才有完全以鐵製零件組合完成的車床,再加上 諸如螺桿等傳動機構的導入,一部具有基本功能的車床總算開發出來。

  • 20世紀中,電腦被發明,不久電腦即被應用在工具機上,數值控制車床逐漸取代傳統車床成為工廠利器,生產效率倍增,零件加工精度更是大幅提昇,切削刀具的進步,早期使用的切削刀具材質是碳鋼,切削速度只能限制在20m/min以下,而且加工精度不佳,之後刀具材質採用合金鋼,仍至今日的陶瓷刀具,切削速度更提升到1000m/min以上,於是車床轉速愈來愈高,進給速度也愈來愈快,而且加工精度也從百年前的1mm大幅提高到0.001mm。


Cnc

何謂CNC

  •  數值控制工具機(CNC Machine Tools)就是在工具機裝上一套電腦數值控制系統(Computerized Numerical Control System),藉著輸入數值資料到電腦數值控制系統,電腦數值控制系統經計算後發出命令,對工具機進行主軸運轉、刀具更換、刀具移動、冷卻劑開關‥‥等控制,以完成程式設計者所預期的動作。


Cnc

各類數據工具機介紹

  • CNC立式及臥式加工中心及CNC五面加工機


Cnc

加工整體流程

  • 用CNC工具機加工零件,必須先準備加工切削程式,再用這個程式操作CNC機器。 (1) 首先從零件圖準備CNC機器的程式,然後將程式讀入CNC系統。

  • (2) 然後在機器上安裝工件和刀具,刀具依程式指令移動,實際進行加工。

  • 加工計劃  工件圖面  程式設計  CNC 工具機

  • CNC程式的製作方式有兩種: 1.電腦自動程式設計 2.人工程式設計

  • 實際製作程式前,先做如何加工零件的加工計劃。


Cnc

CNC程式碼


Cnc

網路範例-成品


Cnc

網路範例-工作圖


Cnc

網路範例-程式碼


Cnc

網路範例-上機模擬圖


Cnc

參考資料

  • http://fa341811.myweb.hinet.net/news.html#%E8%A1%A815.1%E7%82%BACNC%E8%BB%8A%E5%BA%8AG%E7%A2%BC%E6%A9%9F%E8%83%BD%E4%B8%80%E8%A6%BD%E8%A1%A8

  • http://www.youtube.com/watch?v=8I3diD1lpho

  • http://www.or.com.tw/service/technology/expert/down_sp_1-2.HTM

  • http://fa341811.myweb.hinet.net/news.html#%E8%A1%A815.1%E7%82%BACNC%E8%BB%8A%E5%BA%8AG%E7%A2%BC%E6%A9%9F%E8%83%BD%E4%B8%80%E8%A6%BD%E8%A1%A8
