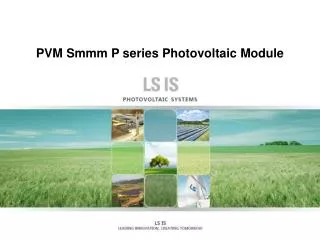

PVM Smmm P series Photovoltaic Module. PVM S mmm P series 제품이란 ?. 저희 집에 태양광 모듈을 설치 한지 한 3 년 지났는 데요. 태양광 모듈의 색깔이 약간 노르스름하게 바래고 있어요 !. 태양광 모듈에 지렁이 기어간 자국 같은 것이 있어요 !. 태양광 모듈 뒷면 볼록하게 튀어올라 있어요 . 그리고 어느 것은 뒤 포장지가 벗겨져 있어요. 태양광 모듈은 태양전지를 보호 하기 위하여 유리와 전지 사이의
E N D
PVM S mmm P series 제품이란 ? 저희 집에 태양광 모듈을 설치 한지 한 3년 지났는 데요 태양광 모듈의 색깔이 약간 노르스름하게 바래고 있어요! 태양광 모듈에 지렁이 기어간 자국 같은 것이 있어요! 태양광 모듈 뒷면 볼록하게 튀어올라 있어요. 그리고 어느 것은 뒤 포장지가 벗겨져 있어요 태양광 모듈은 태양전지를 보호하기 위하여 유리와 전지 사이의 완충작용을 하는 EVA라는 무색 코팅지를 사용하였습니다. 이것이 습기 또는 자외선에 화학적인 분해를 하여, 가스를 만들거나, 화학적 성분이 변화하여, 위의 현상을 만듭니다. 출력에는 별 영향이 없는 것이 대부분이나, 포장이 벗겨지는 등 문제가 있으면 교체해야 합니다. 이러한 단점을 보완하여 코팅지를 변경하여 문제점 없고 오래 사용할 수 있게 개발한 제품이 P series제품 입니다. 그리고 요즘 회자되는 PID현상도 근원적으로 방지하여 안심하고 사용할 수 있습니다.
PID free module(PVM S mmm P) 소개 기존 모듈과 PID free 모듈간의 비교
5000시간 Damp Heat 시험을 통한 모듈 내구성 결과 Damp heat시험 5000시간 후 외관 변화
96시간 PID시험을 통한 모듈 성능 결과 * 본 시험은 충북 테크노 파크에서 진행되었습니다.
PID 현상이란 PID(Potential Induced Degradation)현상 개요 PID 현상 발생 환경 최근 태양광 발전 시스템은 설치 비용과 높은 전환 효율의 이유로 transformer less inverter를 사용한다. Transformer less inverter의 경우 시스템의 직류 직렬 연결부분은 안전을 이유로 접지를 하지 않으며 그로인해 여러 설치 환경에 의해 frame 전위와 cell간의 전위차가 발생될 가능성이 있으며 고전압, 고효율의 태양광 발전 시스템에서 발생될 가능성이 높다. 의해 frame 전위와 cell간의 전위차가 PID 현상을 일으키는 주 원인이며 고온, 다습 환경일 수록 PID 현상이 가속화된다. 진행과정 고온/다습으로 Encapsulant의 체적저항이 낮아짐 → Cell과 프레임 간 전위차발생 →유리에 수분 부착으로 절연저하 →유리 성분인 K +Na+분리되어 셀 표면으로 이동 (Encapsulant의 체적저항이 낮을 수록 이동이 가속화됨) → K +Na+ 이온이 셀 표면에 부착됨 →셀 내부 전자와 이온과재결합 고착으로 셀 내부의 정공 이 사라짐. 정공이 사라져 셀 내부의 전자 이동이 되지 않음으로 발전이 되지 않음 누설전류 수분 프레임 Glass 반사방지막 Encapsulant Back Sheet
PID free module(PVM SmmmP) 소개 PVM S250P 태양광 모듈 사양
