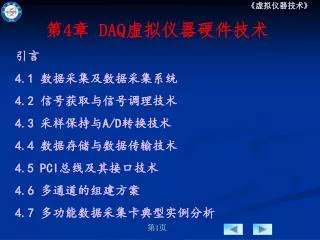

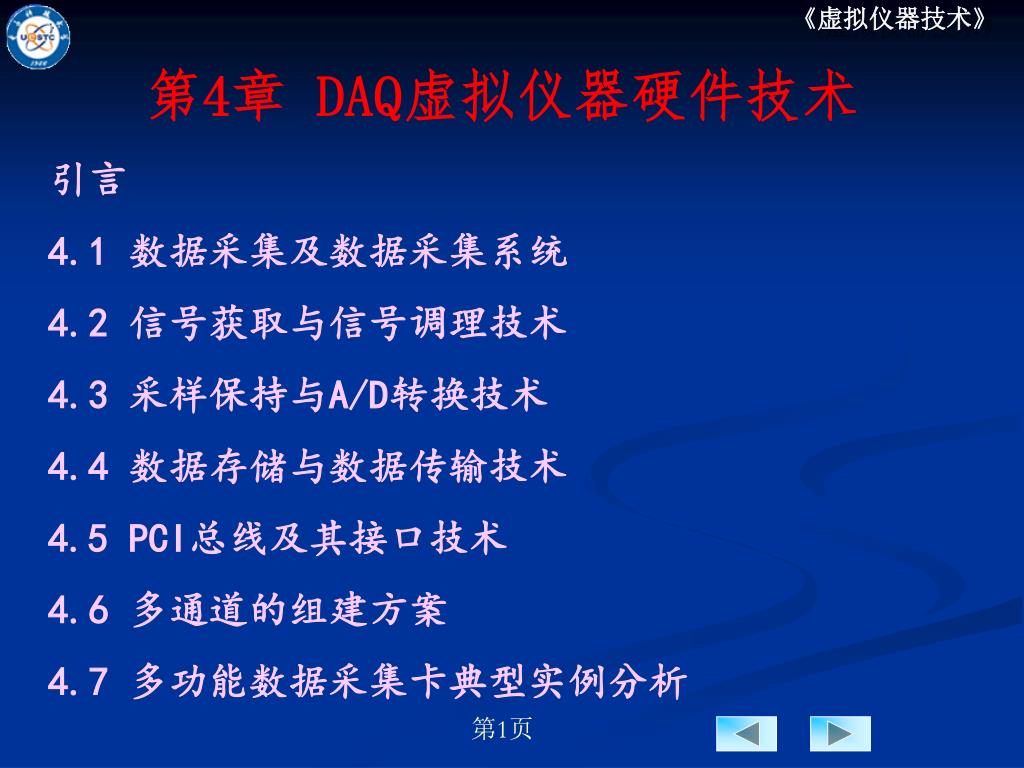

  1. 第4章 DAQ虚拟仪器硬件技术 引言 4.1 数据采集及数据采集系统 4.2 信号获取与信号调理技术 4.3 采样保持与A/D转换技术 4.4 数据存储与数据传输技术 4.5 PCI总线及其接口技术 4.6 多通道的组建方案 4.7 多功能数据采集卡典型实例分析

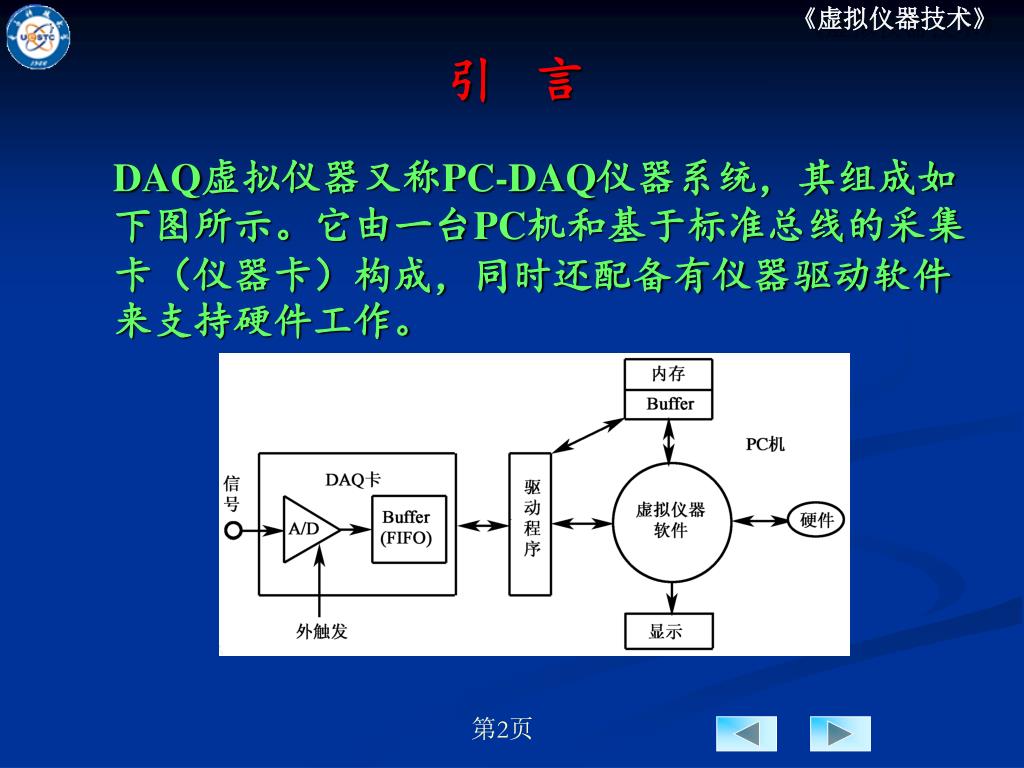

  2. 引 言 DAQ虚拟仪器又称PC-DAQ仪器系统，其组成如下图所示。它由一台PC机和基于标准总线的采集卡（仪器卡）构成，同时还配备有仪器驱动软件来支持硬件工作。

  3. 4.1 数据采集（DAQ）及数据采集系统（DAS） 4.1.1 数据采集的基本概念 • “数据采集”（Data Acquisition,DAQ）是指将模拟量（模拟信号）采集、转换成数字量（数字信号）后，再由计算机进行存储、处理、显示或输出的过程。用于数据采集的成套设备称为数据采集系统（Data Acquisition System,DAS）。 • 数据采集是计算机与外部世界联系的桥梁，是获取信息的重要途径。数据采集技术是信息科学的重要组成部分，已广泛应用于国民经济和国防建设的各个领域，并且随着科学技术的发展，尤其是计算机技术的发展与普及，数据采集技术将有广阔的发展前景。

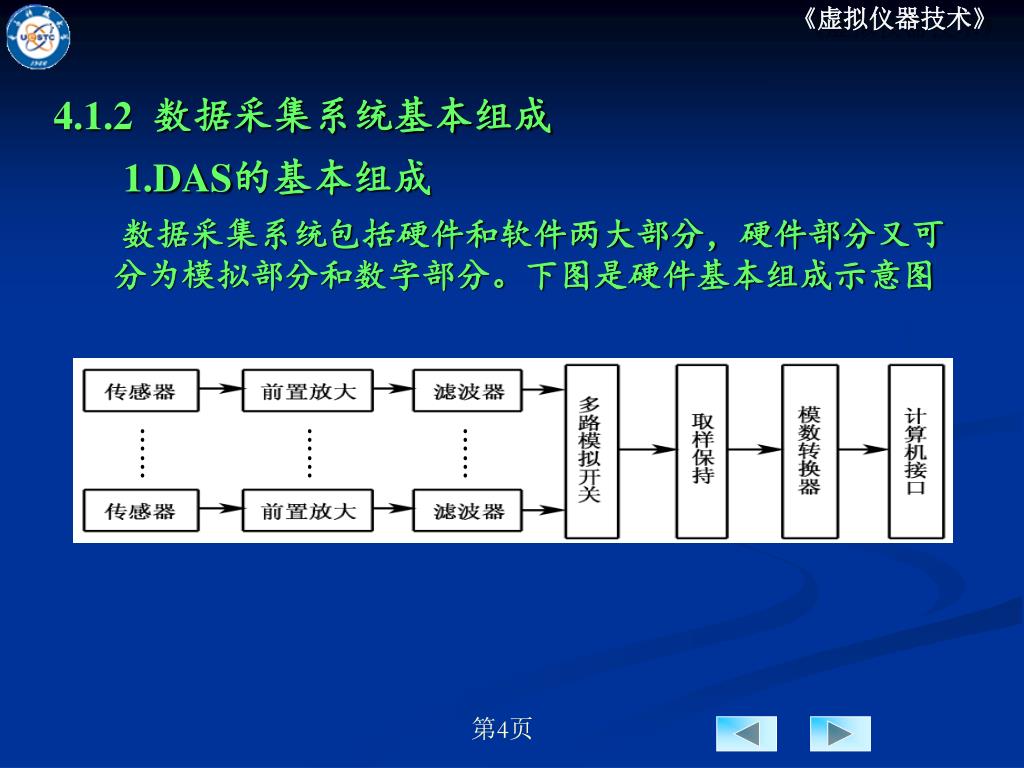

  4. 4.1.2 数据采集系统基本组成 1.DAS的基本组成 数据采集系统包括硬件和软件两大部分，硬件部分又可分为模拟部分和数字部分。下图是硬件基本组成示意图

  5. DAS的基本结构图表示如下

  6. 4.1.3 数据采集系统的主要性能指标 （1）系统分辨率 下表列出了满度值为10V时数据采集系统的分辨率。 （2）系统精度 （3）采集速率

  7. （4）动态范围 数据采集系统的动态范围通常定义为所允许输入的最大幅值Vimax与最小幅值Vimin之比的分贝数，即 式中最大允许输出幅值Vimax是指使数据采集系统的放大器发生饱和或者是使模数转换器发生溢出的最小输入幅值。 瞬时动态范围是指某一时刻系统所能采集到的信号的不同频率分量幅值之比的最大值，即幅度最大频率分量的幅值Afmax与幅度最小频率分量的幅值Afmin之比的分贝数。用I表示瞬时动态范围，则有

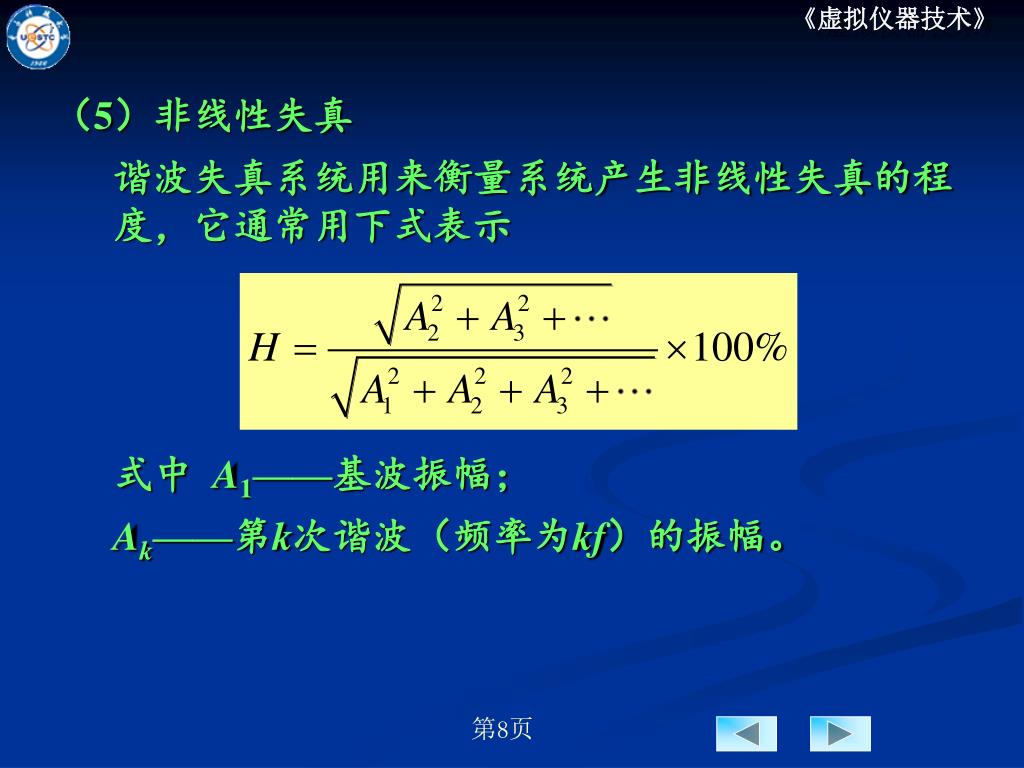

  8. （5）非线性失真 谐波失真系统用来衡量系统产生非线性失真的程度，它通常用下式表示 式中A1——基波振幅； Ak——第k次谐波（频率为kf）的振幅。

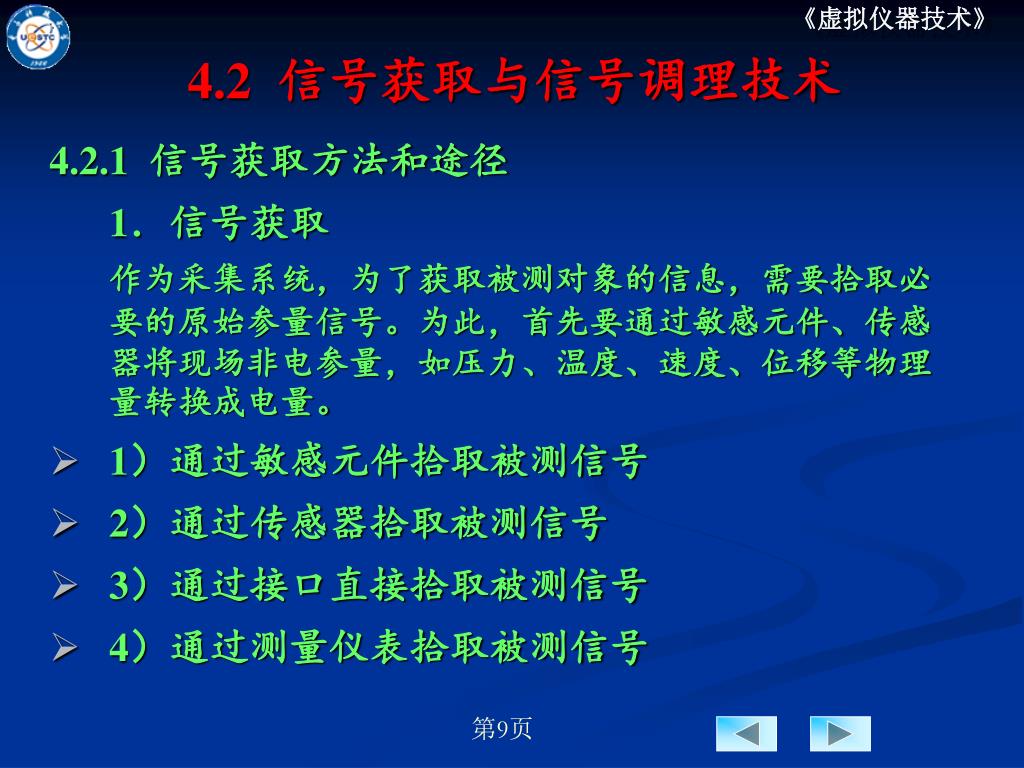

  9. 4.2 信号获取与信号调理技术 4.2.1 信号获取方法和途径 1．信号获取 作为采集系统，为了获取被测对象的信息，需要拾取必要的原始参量信号。为此，首先要通过敏感元件、传感器将现场非电参量，如压力、温度、速度、位移等物理量转换成电量。 • 1）通过敏感元件拾取被测信号 • 2）通过传感器拾取被测信号 • 3）通过接口直接拾取被测信号 • 4）通过测量仪表拾取被测信号

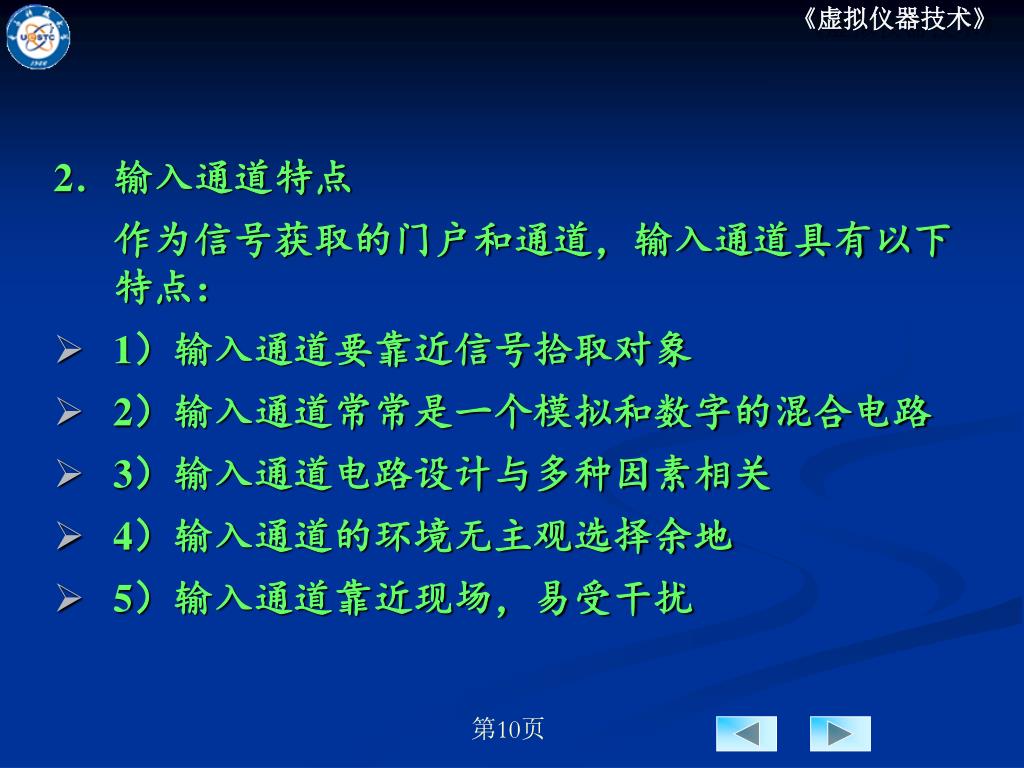

  10. 2．输入通道特点 作为信号获取的门户和通道，输入通道具有以下特点： • 1）输入通道要靠近信号拾取对象 • 2）输入通道常常是一个模拟和数字的混合电路 • 3）输入通道电路设计与多种因素相关 • 4）输入通道的环境无主观选择余地 • 5）输入通道靠近现场，易受干扰

  11. 4.2.2 采集信号调理的主要功能 1、被采集信号的特点 • 传感器感应物理现象并生成与被检测的物理量成比例的电信号。传感器输出信号的类型，主要有电阻、电压、电流和频率等四类信号。 2、信号调理功能 信号调理功能主要有： • 1）放大功能 • 2）隔离功能 • 3）多路复用功能 • 4）滤波功能 • 5）激励功能 • 6）线性化功能

  12. 4.2.3 模拟开关 1．模拟开关的分类 2．模拟开关的主要技术指标 模拟开关的主要技术参数如下： • （1）通道数量 • （2）泄漏电流IS • （3）导道电阻Ron • （4）导通电阻的平坦度 • （5）切换速度 • （6）电源电压范围

  13. 4.2.4 测量放大电路 1．测量放大器电路原理 测量放大器原理电路

  14. 测量放大器的增益由下列公式来确定

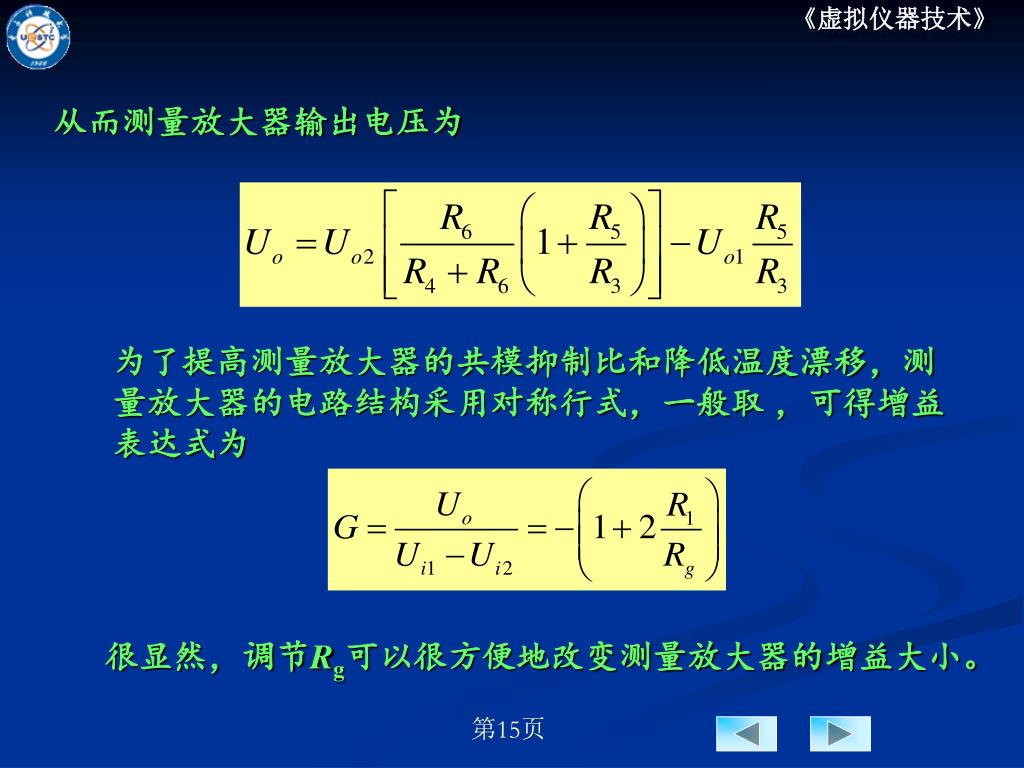

  15. 从而测量放大器输出电压为 为了提高测量放大器的共模抑制比和降低温度漂移，测量放大器的电路结构采用对称行式，一般取，可得增益表达式为 很显然，调节Rg可以很方便地改变测量放大器的增益大小。

  16. 2．测量放大器主要技术指标 测量放大器的主要技术指标有下面六个方面 • 1）共模抑制比 共模抑制比CMRR可表示为 • 2）温度漂移 • 3）非线性度 • 4）建立时间 • 5）恢复时间 • 6）电源引起的失调

  17. 4.2.5 模拟量（激励信号）输出 1. D/A转换原理 根据叠加原理，D为任意数时四位D/A转换器的总输出电压 R-2R梯形网络D/A转换器原理

  18. 2．D/A转换器的主要技术指标 • 1）分辨率 2）转换精度 • 3）转换时间 4）尖峰误差 D/A转换器尖峰误差及消峰原理

  19. 3．D/A转换电路输入与输出形式 • 1）输入方式 • 2）输出方式 输出输入关系式为 D/A转换器单极性输出电路

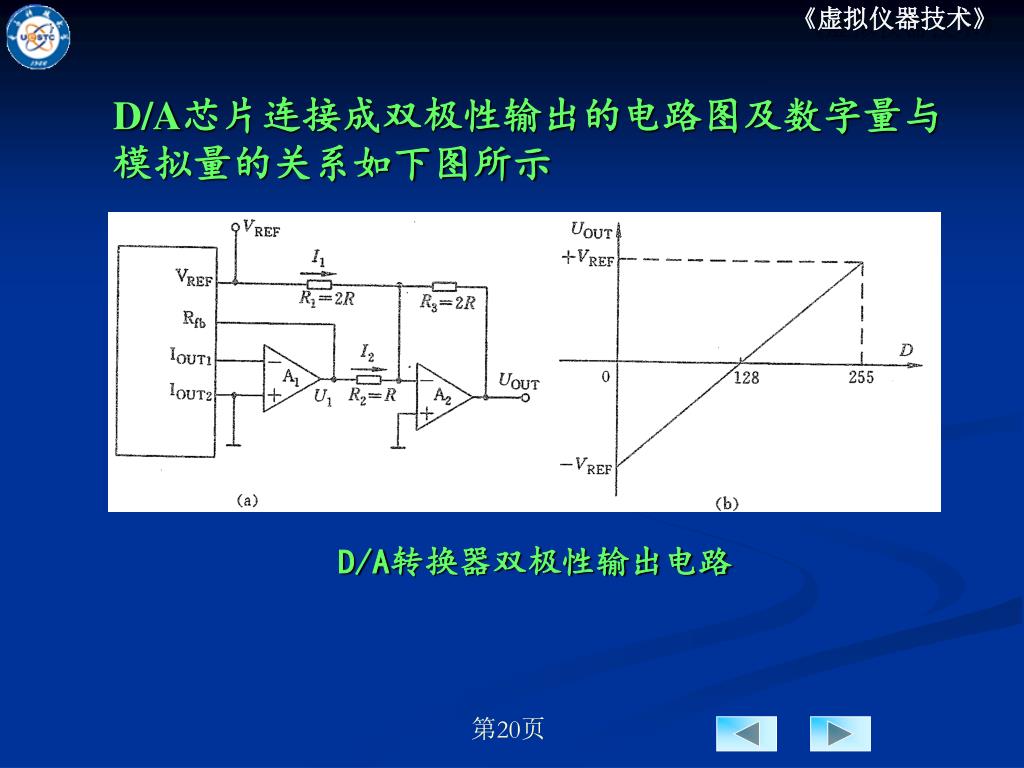

  20. D/A芯片连接成双极性输出的电路图及数字量与模拟量的关系如下图所示 D/A转换器双极性输出电路

  21. 4.3 采样保持与A/D转换技术 4.3.1 采样保持器 1．采样保持的必要性 在A/D转换期间，输入的模拟信号发生变化，将会使A/D转换产生误差，而且信号变化的快慢将影响误差的大小。假设输入信号是正弦波，而且要求对输入信号的瞬时值进行测量，为了使模拟信号变化产生的A/D转换误差小于A/D转换器分辨率的1/2，需要满足下式： 式中，为A/D转换器的满度值，tc为转换时间，为输入信号，假定，且，则有：

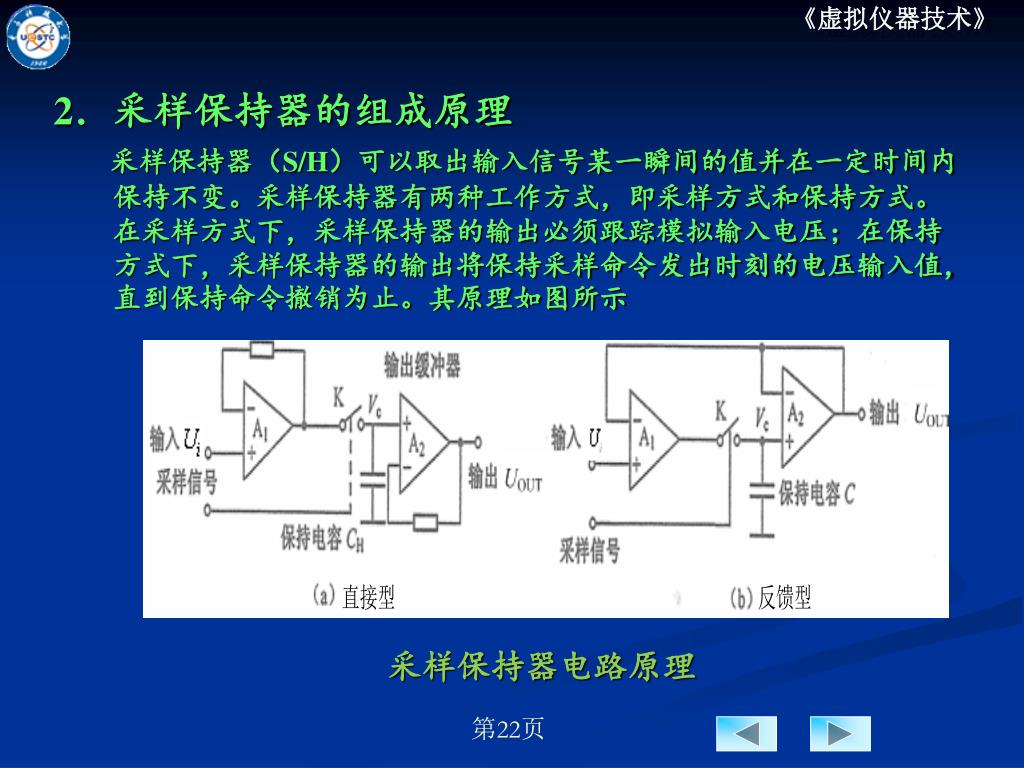

  22. 2．采样保持器的组成原理 采样保持器（S/H）可以取出输入信号某一瞬间的值并在一定时间内保持不变。采样保持器有两种工作方式，即采样方式和保持方式。在采样方式下，采样保持器的输出必须跟踪模拟输入电压；在保持方式下，采样保持器的输出将保持采样命令发出时刻的电压输入值，直到保持命令撤销为止。其原理如图所示 采样保持器电路原理

  23. 3．采样保持器的主要性能指标 主要性能指标如下 • （1）捕获时间tAC（2）孔径时间tAP • （3）保持建立时间tHS（4）孔径抖动（5）衰减率 采样保持器的动态特性

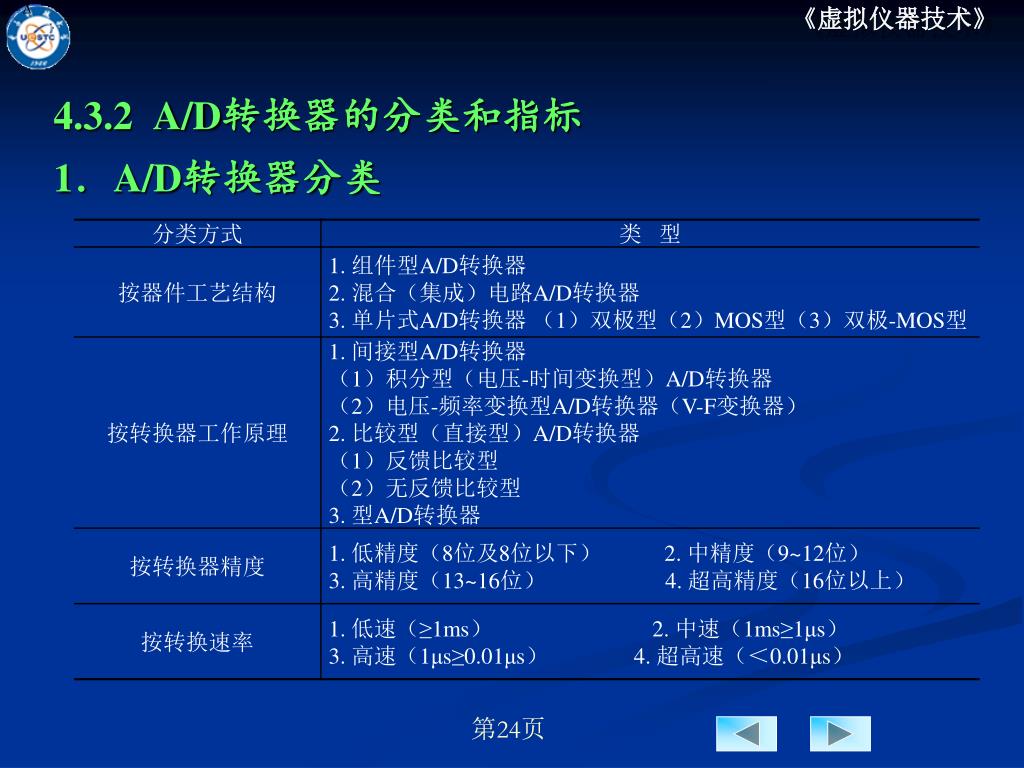

  24. 4.3.2 A/D转换器的分类和指标 1．A/D转换器分类

  25. 表4-3列出了6种常用的A/D转换器比较

  26. 2．技术指标 A/D转换器常用以下几项技术指标来评价其质量水平。 1）分辨率与量化误差 A/D转换器的量化误差

  27. 2）转换精度

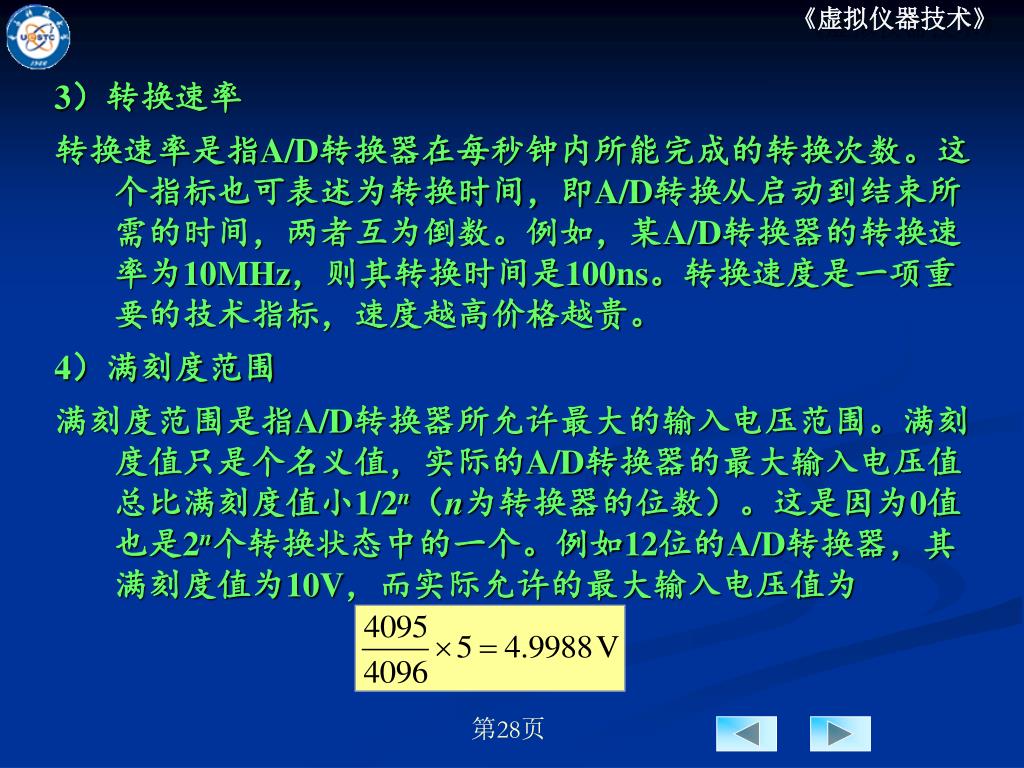

  28. 3）转换速率 转换速率是指A/D转换器在每秒钟内所能完成的转换次数。这个指标也可表述为转换时间，即A/D转换从启动到结束所需的时间，两者互为倒数。例如，某A/D转换器的转换速率为10MHz，则其转换时间是100ns。转换速度是一项重要的技术指标，速度越高价格越贵。 4）满刻度范围 满刻度范围是指A/D转换器所允许最大的输入电压范围。满刻度值只是个名义值，实际的A/D转换器的最大输入电压值总比满刻度值小1/2n（n为转换器的位数）。这是因为0值也是2n个转换状态中的一个。例如12位的A/D转换器，其满刻度值为10V，而实际允许的最大输入电压值为

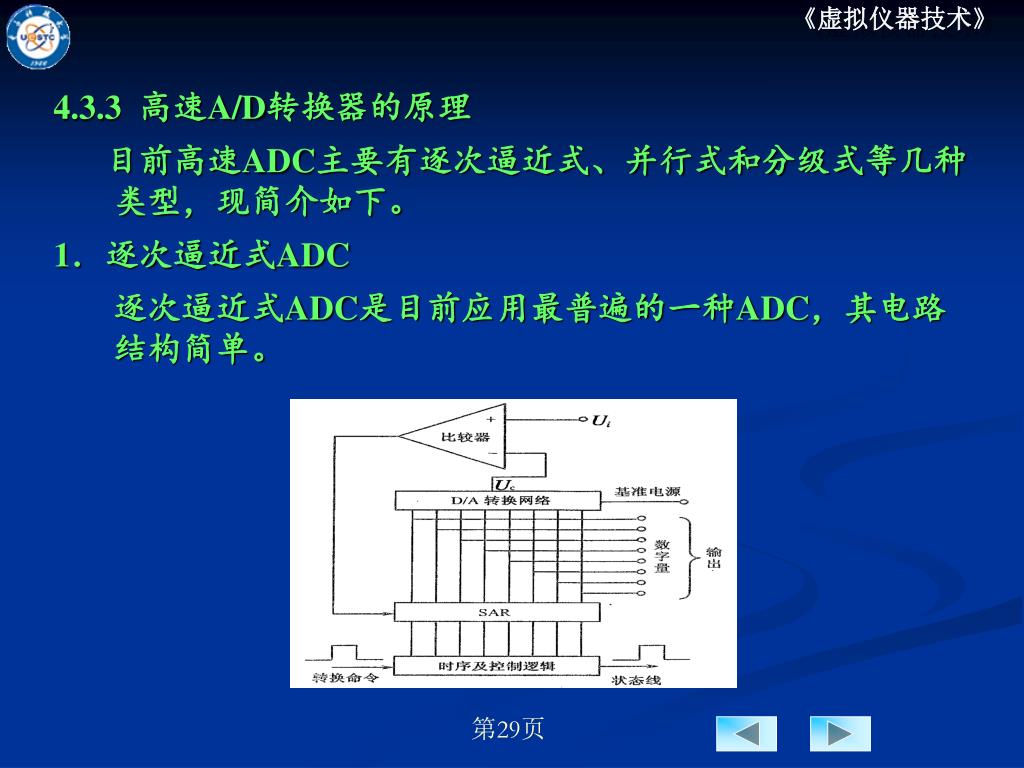

  29. 4.3.3 高速A/D转换器的原理 目前高速ADC主要有逐次逼近式、并行式和分级式等几种类型，现简介如下。 1．逐次逼近式ADC 逐次逼近式ADC是目前应用最普遍的一种ADC，其电路结构简单。

  30. 2．并行（或称闪烁）式ADC 并行（或称闪烁）式ADC是一种转换速率最快的ADC

  31. 3．分级式ADC 将两个或多个较低分辨率的闪烁式ADC组合起来，构成一个高分辨率的ADC是能够实现的，这就是目前流行的分级式ADC，又称流水线或多级式ADC（subranging, pipelined, multi-stage or multistep ADC）。 分级式ADC结构框图

  32. AD9220/AD9221/AD9223的12位流水线型A/D转换器结构框图AD9220/AD9221/AD9223的12位流水线型A/D转换器结构框图

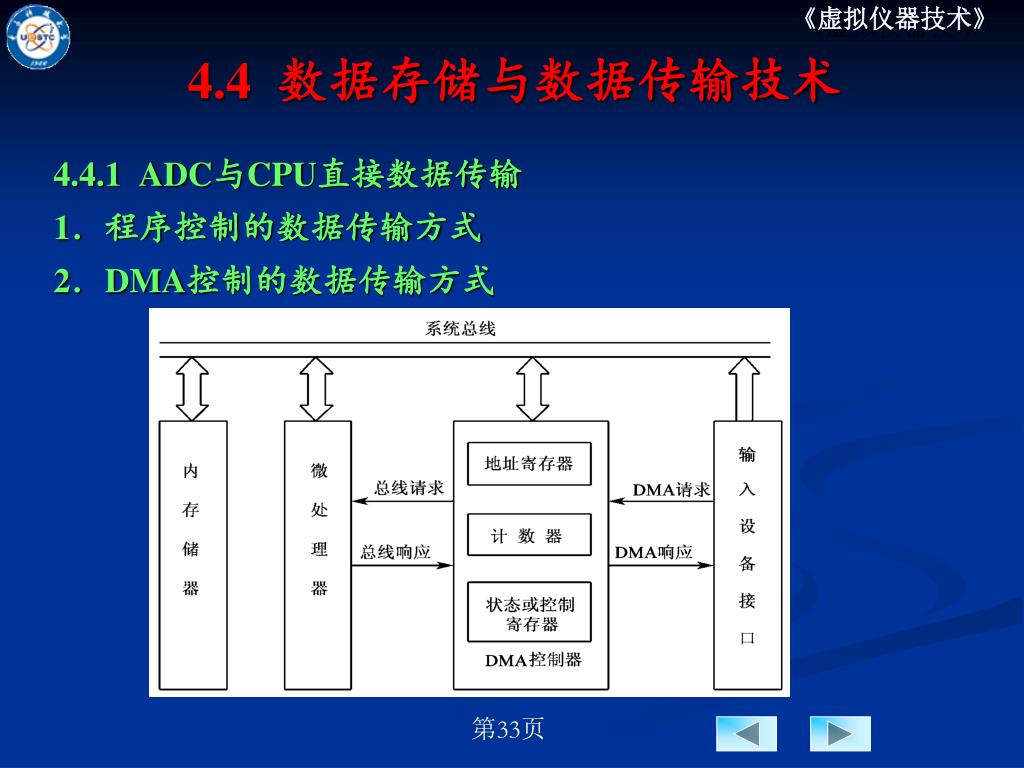

  33. 4.4 数据存储与数据传输技术 4.4.1 ADC与CPU直接数据传输 1．程序控制的数据传输方式 2．DMA控制的数据传输方式

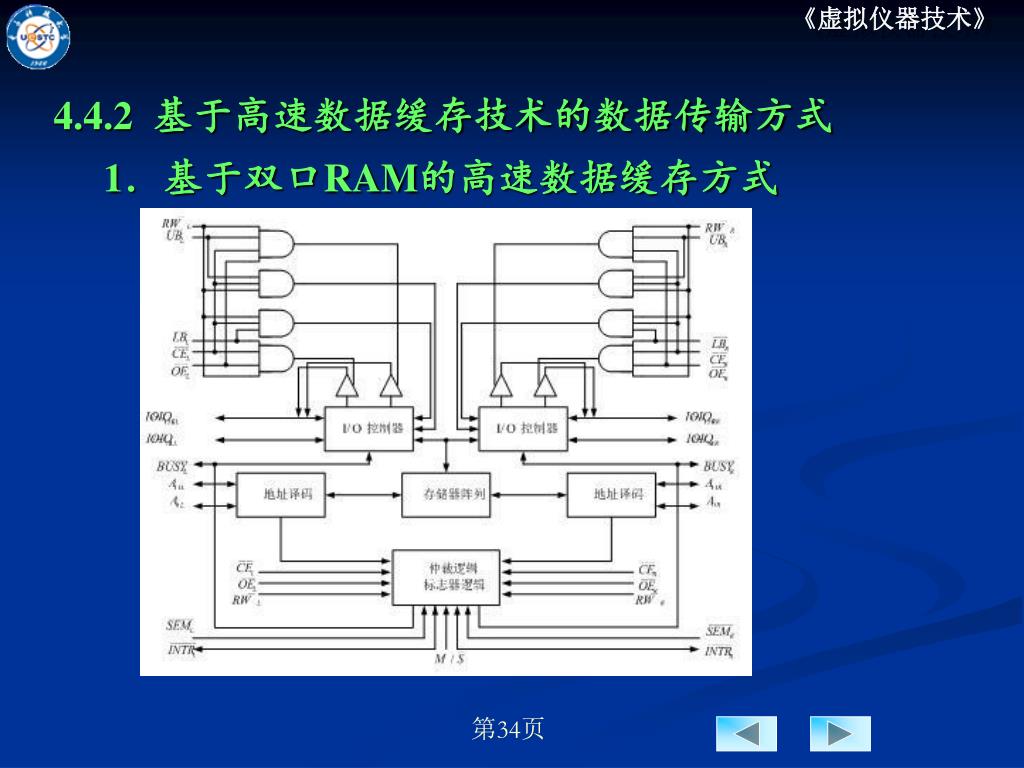

  34. 4.4.2 基于高速数据缓存技术的数据传输方式 1．基于双口RAM的高速数据缓存方式

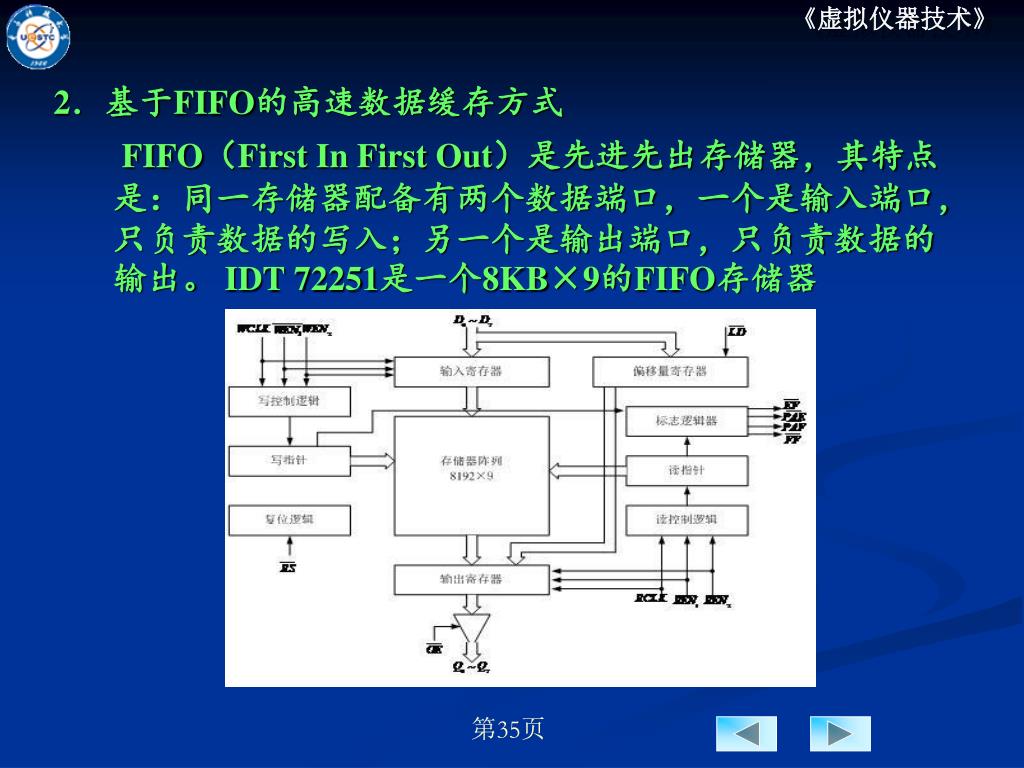

  35. 2．基于FIFO的高速数据缓存方式 FIFO（First In First Out）是先进先出存储器，其特点是：同一存储器配备有两个数据端口，一个是输入端口，只负责数据的写入；另一个是输出端口，只负责数据的输出。 IDT 72251是一个8KB×9的FIFO存储器

  36. 4.5 PCI总线及其接口技术 4.5.1 基于PCI总线数据采集卡总体设计方案 整个系统分成以下四大模块： • （1）信号调理模块。 • （2）高速AD转换模块。 • （3）PCI总线接口模块。 • （4）CPLD时序控制模块。

  37. 4.5.2 PCI总线概述 1．PCI总线特点 PCI局部总线具有如下特点： • （1）高性能 • （2）线性突发传输 • （3）采用总线主控和同步操作 • （4）不受处理器限制 • （5）兼容性强，适合于各种机型

  38. 2．PCI总线系统结构 PCI系统结构原理框图

  39. PCI总线操作命令表 3．PCI总线信号定义 PCI局部总线信号

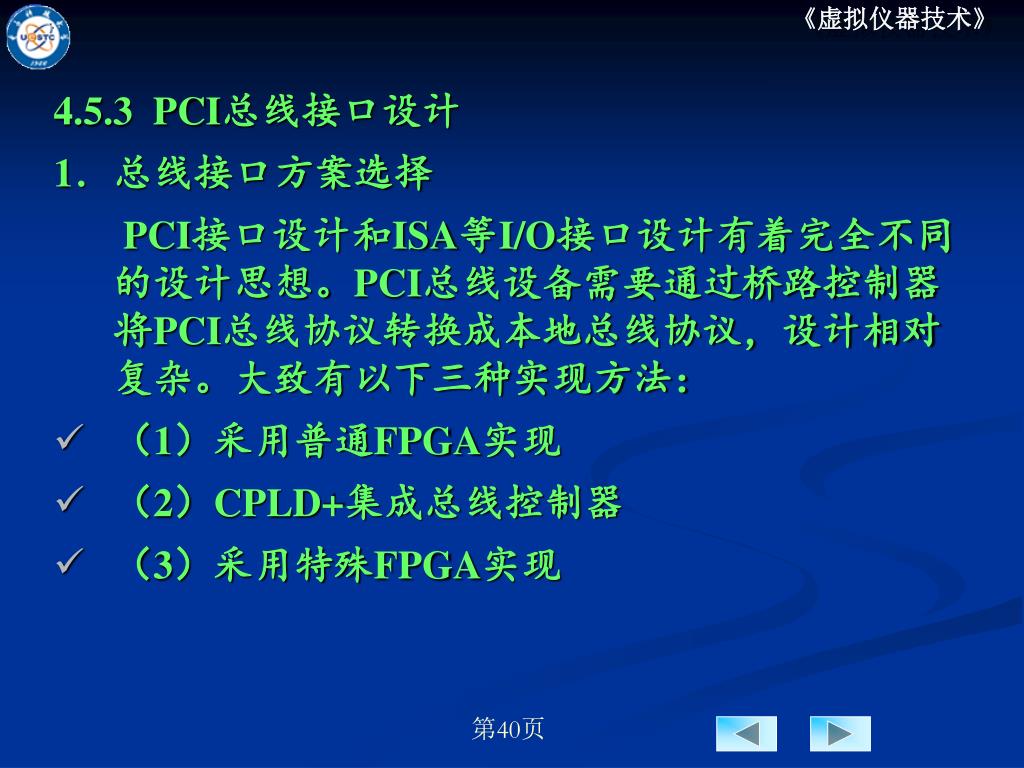

  40. 4.5.3 PCI总线接口设计 1．总线接口方案选择 PCI接口设计和ISA等I/O接口设计有着完全不同的设计思想。PCI总线设备需要通过桥路控制器将PCI总线协议转换成本地总线协议，设计相对复杂。大致有以下三种实现方法： • （1）采用普通FPGA实现 • （2）CPLD+集成总线控制器 • （3）采用特殊FPGA实现

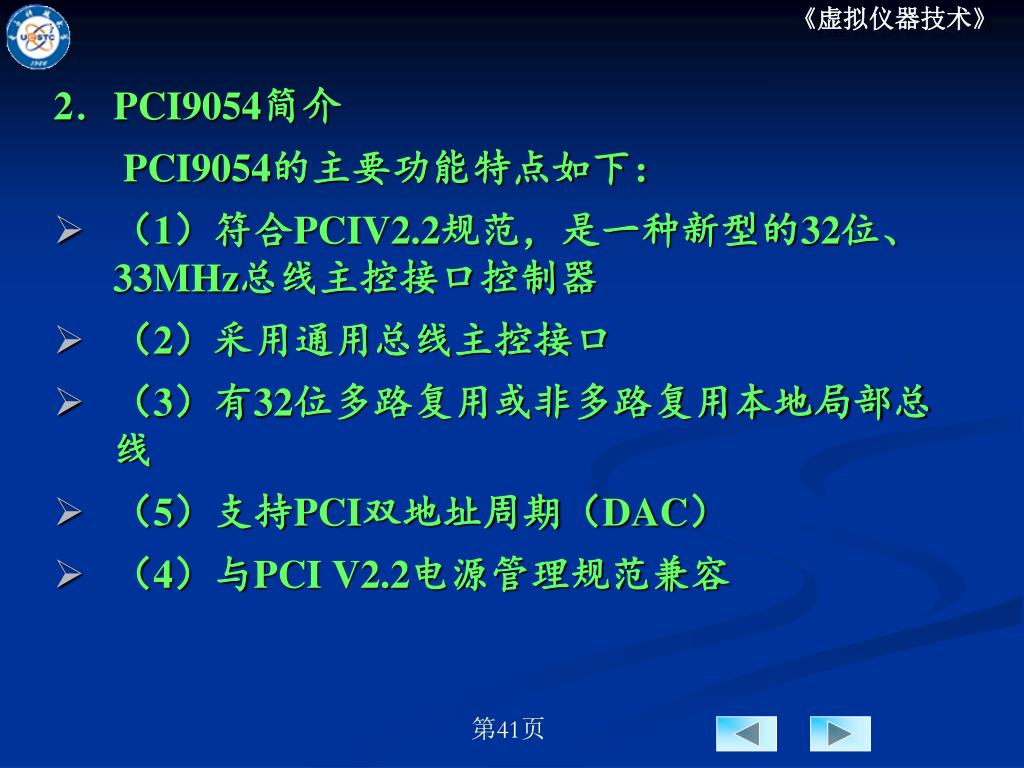

  41. 2．PCI9054简介 PCI9054的主要功能特点如下： • （1）符合PCIV2.2规范，是一种新型的32位、33MHz总线主控接口控制器 • （2）采用通用总线主控接口 • （3）有32位多路复用或非多路复用本地局部总线 • （5）支持PCI双地址周期（DAC） • （4）与PCI V2.2电源管理规范兼容

  42. 3．PCI接口电路设计 基于PCI9054的PCI总线接口电路形式比较简单。原理框图如图所示。 PCI接口设计原理图

  43. PCI9054的本地总线仲裁信号包括： LHOLD、LHOLDA、ADS#、BLAST#和READY#。应答握手信号LHOLD和LHOLDA直接相连。ADS#、BLAST#和READY#与CPLD实现的本地仲裁逻辑相连，如图所示。 本地仲裁逻辑图

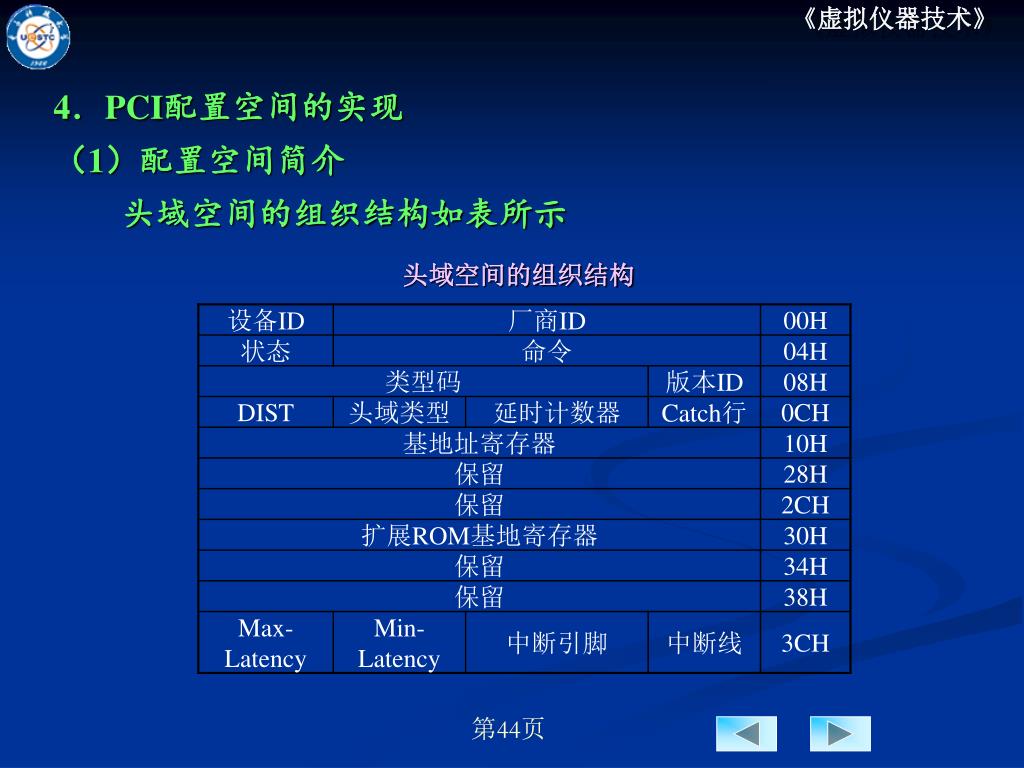

  44. 4．PCI配置空间的实现 （1）配置空间简介 头域空间的组织结构如表所示 头域空间的组织结构

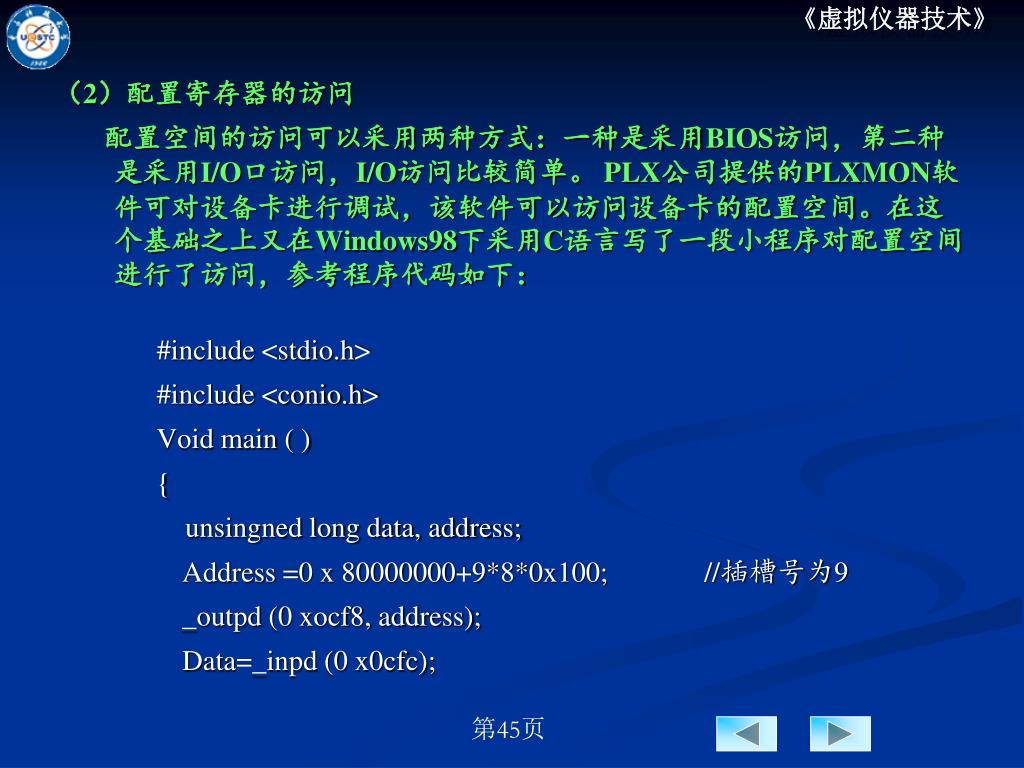

  45. （2）配置寄存器的访问 配置空间的访问可以采用两种方式：一种是采用BIOS访问，第二种是采用I/O口访问，I/O访问比较简单。PLX公司提供的PLXMON软件可对设备卡进行调试，该软件可以访问设备卡的配置空间。在这个基础之上又在Windows98下采用C语言写了一段小程序对配置空间进行了访问，参考程序代码如下： #include <stdio.h> #include <conio.h> Void main ( ) { unsingned long data, address; Address =0 x 80000000+9*8*0x100; //插槽号为9 _outpd (0 xocf8, address); Data=_inpd (0 x0cfc);

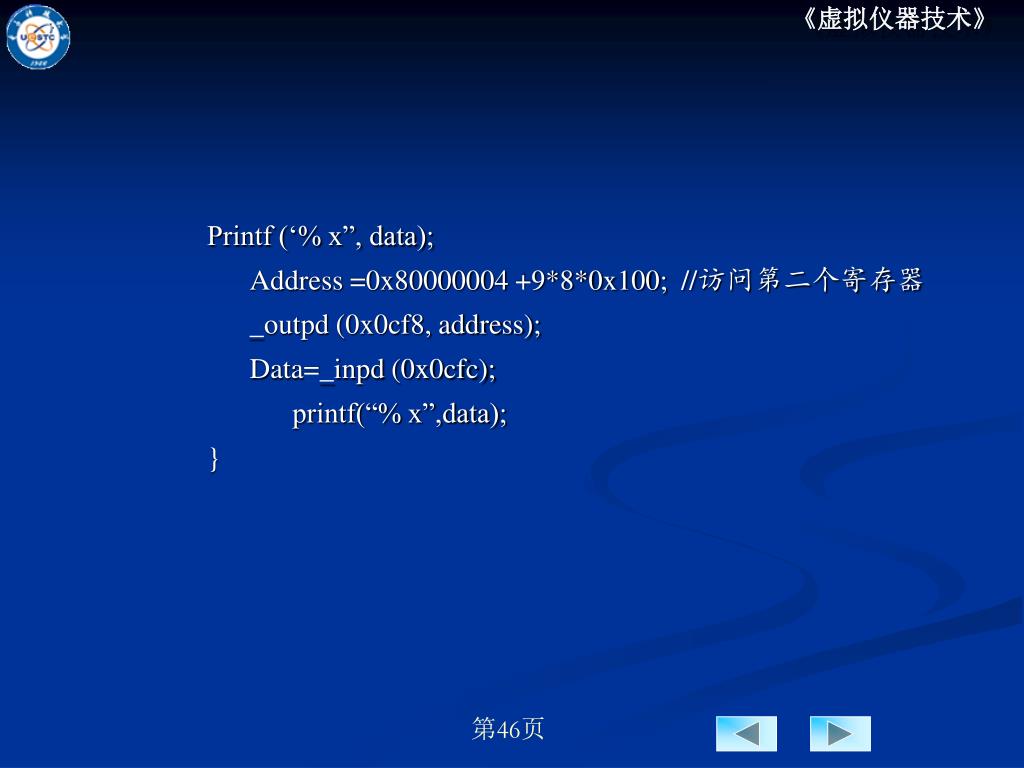

  46. Printf (‘% x”, data); Address =0x80000004 +9*8*0x100; //访问第二个寄存器 _outpd (0x0cf8, address); Data=_inpd (0x0cfc); printf(“% x”,data); }

  47. 4.6 多通道的组建方案 4.6.1 不带采样/保持器的A/D转换通道 模拟输入信号的最大变化率与A/D转换器的转换速率有如下关系： 式中：ts—A/D转换器的转换时间；UFS—A/D转换器的满量程电压；n—A/D转换器的位数。

  48. 对于正弦输入信号，模拟信号电压的最大变化率发生在正弦信号过零时，则 可得

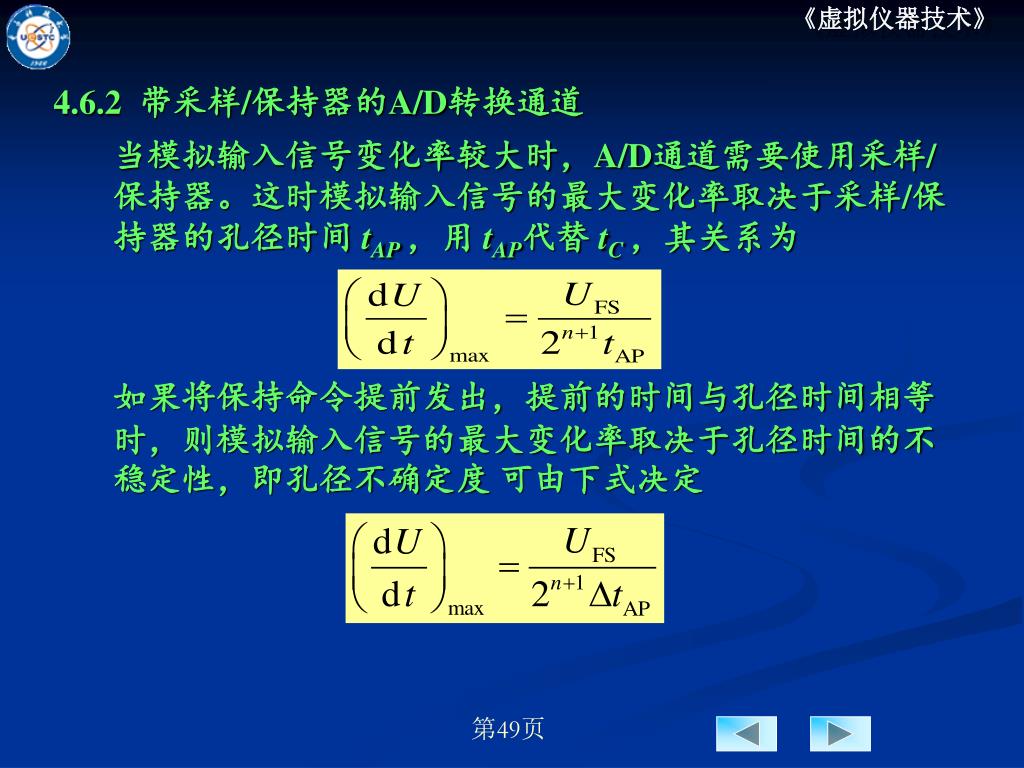

  49. 4.6.2 带采样/保持器的A/D转换通道 当模拟输入信号变化率较大时，A/D通道需要使用采样/保持器。这时模拟输入信号的最大变化率取决于采样/保持器的孔径时间tAP ，用tAP代替tC ，其关系为 如果将保持命令提前发出，提前的时间与孔径时间相等时，则模拟输入信号的最大变化率取决于孔径时间的不稳定性，即孔径不确定度可由下式决定

  50. 【例4．1】 采样频率 。问采样频率 是否太高？ 解 因为 所以不高。但是，当=100MHz 时，若其它值不变，则 这时 太高了，不能保证整个A/D转换正常进行，所以并不是只要有采样/保持器，采样频率就可以不受限制，而是仍然存在最高采样频率的限制。
