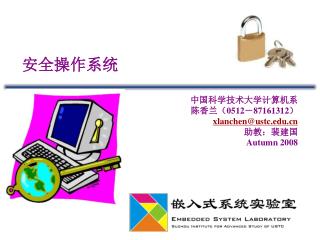

  1. 安全操作系统 中国科学技术大学计算机系 陈香兰（0512－87161312） xlanchen@ustc.edu.cn 助教：裴建国 Autumn 2008

  2. 实验讲解 • 口令破解，Password cracking • 文件恢复，file recovery • 缓冲区溢出 • 系统安全 • 安全审计 • 文件事件审计 • 主机安全审计

  3. 文件恢复，file recovery • 实验中用到的工具 • 磁盘相关 • 磁盘物理组织和结构 • 磁盘逻辑组织和结构 • FAT32文件恢复 • Ext2文件恢复

  4. 工具 • Winhex • 下载evaluation版：http://winhex.en.softonic.com/ • FinalData • 下载Demo版，有限时间；有限使用http://www.finaldata.com/ • 文件粉碎机 • 下载，很多网站 • 例如filekiller • Debugfs，Linux自带

  5. 文件恢复，file recovery • 实验中用到的工具 • 磁盘相关 • 磁盘物理组织和结构 • 磁盘逻辑组织和结构 • FAT32文件恢复 • Ext2文件恢复

  6. cylinder/head/sector Illustration of a hard disk  http://www.microsoft.com/resources/documentation/windowsnt/4/server/reskit/en-us/resguide/diskover.mspx?mfr=true

  7. Tracks and Cylinders

  8. Sectors and Clusters

  9. 文件恢复，file recovery • 磁盘相关 • 磁盘物理组织和结构 • 磁盘逻辑组织和结构 • FAT32文件恢复 • Ext2文件恢复

  10. 关于PC的启动过程，可以参见这里：Boot sequence on standard PC (IBM-PC compatible) MBR • IA32 IBM PC系统采用MBR分区表方案 • 系统启动时，首先执行ROM BIOS中的固件 • 该固件将会装载（ 0x7C00 ）并执行MBR中的boot loader • 运行在实模式 • MBR中的boot loader将查找分区表，找到活动分区，加载该分区启动扇区并执行 • 与FS类型以及OS类型有关 • 通常用来加载OS相关的secondary bootstrap loader，例如io.sys, ntldr

  11. 512字节的MBR • ＝446字节的boot loader • ＋64字节的分区表 • ＋2字节的signature：0xAA55 • track 0, head 0, and sector 1 演示本机磁盘管理信息

  12. 分区表, partition table • 4项，MBR 446字节开始的64个字节，偏移分别 • Partition 1 0x01BE (446) • Partition 2 0x01CE (462)  • Partition 3 0x01DE (478)  • Partition 4 0x01EE (494)  • 每项16个字节 An example http://blogs.msdn.com/ntdebugging/archive/2007/06/19/how-windows-starts-up-part-1-of-4.aspx

  13. 分区表项（细）

  14. 关于更多的system id，参考这里

  15. FAT Partition Boot Sector BPB http://www.ntfs.com/fat-partition-sector.htm 找到并加载Io.sys …… 关于Windows 95的启动过程，参考这里

  16. NTFS Partition Boot Sector • 关于Windows 2000的启动，参见Ntldr • Vista和server 2008：winload.exe和Windows Boot Manager 找到并加载Ntldr ……

  17. 演示？ • 打开整个磁盘，看分区，MBR

  18. Partition recovery • 误删一个分区？ • TestDisk • gpart • 有些磁盘管理工具，在删除分区时，会写覆盖分区前部的几个扇区 • Windows 2000/XP，第一个扇区 • 需要有备份的启动扇区配合恢复 • 病毒？ • 分区时突然掉电/死机？ • 安装或删除多OS之一？ 查杀病毒恢复分区表 重新分区？？ fdisk /mbr

  19. 文件恢复，file recovery • 实验中用到的工具 • 磁盘相关 • 磁盘物理组织和结构 • 磁盘逻辑组织和结构 • FAT32文件恢复 • Ext2文件恢复

  20. FAT基本概念 • 扇区 • 簇 • 链式存储（显式） • File Allocation Table • 目录项 • FAT的备份 • FAT＃1和FAT＃2，大小相等

  21. FAT的格式 • 最早，FAT12，用12bit对簇寻址 • 4096－（000h，001h，FF0h～FFFh）＝4078个可用 • 软盘 • Initial FAT16，用16bit对簇寻址，65517 • 受限于16位扇区号，分区最大32MB • Final FAT16，1987 • 磁盘技术：可以使用32位的扇区号 • sectors-per-cluster<=64 • 标准扇区大小512字节，簇最大32KB，分区最大2G • FAT32，32位，其中28位用来寻簇 • 若32KB的簇，则8TB，理论上 • 受限于bootsector，32位扇区号，实际上最大2TB

  22. FAT表的大小 • 簇数×（12/16/32） • 以扇区为单位向上取整 • FAT表项的作用（根据表项的编号和表项的值） • 标明磁盘类型 • 链接一个文件的各个簇 • 标明坏簇和可用簇

  23. FAT表项的值 ？ 不能用作next指针

  24. FAT的第0项 • 首字节标明磁盘类型，参见这里 • FAT的第1项 • 不用

  25. FAT 分区布局

  26. FAT32 boot sector

  27. BPB Sectors per cluster • 25个字节 Reserved sector count Bytes per sector 0x00 JMP(3) OEM NAME(8) 512 0x10 2 Hidden sectors 0x20 Total sectors Number of heads # of FATs Sectors per track Maximum number of root directory entries 2个字节，最大512 FAT12/16 Sectors per FAT for FAT12/16 Media descriptor 参见这里

  28. Extended BPB，for FAT12/16 Physical drive number Reserved Extended boot signature 0x20 Total sectors serial number Volume Label, Operating system boot code … …padded with blanks FAT type，补空格，FAT12或16 0x30 0x1F0 55和AA

  29. Extended BPB，for FAT32 FAT Flags Cluster number of root directory start 0x20 Total sectors Sectors /FAT Version Reserved 0x30 Sector # of a copy of this boot sector Sector # of FS Information Sector Physical drive number Extended boot signature Reserved 0x40 serial number Volume Label, 补空格… … Operating system boot code … FAT type，补空格，“FAT32 ” 0x50 55和AA 0x1F0

  30. File system information sector • File system information sector • 空闲簇的个数；最近分配出去的簇号 http://home.teleport.com/~brainy/fat32.htm

  31. FAT各部分的偏移计算 • Bootsector：分区的第一个扇区（start sector） • FAT表1： • Start + # of Reserved Sectors • FAT表2： • Start + # of Reserved Sectors＋FAT表大小 • Data area： • Start + # of Reserved + (# of Sectors Per FAT * 2) http://home.teleport.com/~brainy/fat32.htm

  32. FAT的目录 • 目录是一个特殊的文件 • 每个目录项32字节 • 名称 • 扩展名 • 属性（archive, directory, hidden, read-only, system and volume） • 创建日期和时间 • 第一个簇的编号 • 大小 • FAT12/16有专门的根目录区域 • FAT32的根目录存放在数据区域

  33. 日期格式： 时间格式： 日, 5位 Year,7位， 从1980～2107 月,4位 Seconds/2, 5位 Hours,5位 Minutes,6位 File Attributes 目录格式（8.3entry） Reserved Create time, 10ms*(0~199) Create time 3字节 0x00 File name，补空格,8字节 extension (1) (1) (1) (2) 0x10 (2) (2) (2) (2) (2) (2) Size，4字节 First cluster in FAT12/16； Low 2 bytes of first cluster in FAT32 Create date Last access date Last modified date Last modified time EA-Index (used by OS/2 and NT) in FAT12 and FAT16, High 2 bytes of first cluster number in FAT32

  34. 文件属性

  35. FAT的长文件名 • 8.3entry，受限；超过？ • 若干个长文件名目录项（倒序）＋短文件名目录项 • 一个文件最多20个，可以容纳255个UTF-16字符 • 最后一个有效字符后，填写0x00 0x00，此后填充0xFF 0xFF

  36. 长文件名举例 • 假设文件名“File with very long filename.ext ” 序列号的最高位（第8位）用作判断该项是否被删除 序列号的第7位，用作判断是否最后长文件名的最后一项

  37. 演示？ • 格式化FAT32 • 查看FAT • 找到根目录 • 在根目录下，创建目录、文件；删除；恢复 • 再次格式化；恢复 • 安全删除

  38. 文件恢复，file recovery • 实验中用到的工具 • 磁盘相关 • 磁盘物理组织和结构 • 磁盘逻辑组织和结构 • FAT32文件恢复 • Ext2文件恢复

  39. Ext2文件恢复 • Linux文件系统简介 • 工具 • Debugfs • 命令 • dd; od; fdisk; mkfs.ext2; mount/umount; cd; ls; md5sum; stat; rm;

  40. 在linux下查看MBR • 一个获得MBR内容的方法 • dd bs=512 count=1 if=/dev/hda | od -Ax -tx1z -v • 在虚拟机中演示

  41. ？演示 • 查看硬盘设备文件（/dev目录） • 磁盘分区(fdisk)，后，再次看硬盘设备文件 • 格式化 mkfs.ext2 • 挂载（mount） • 查看系统中的分区挂载情况 • 编辑（vi）并保存/文件摘要（md5sum）/文件状态（stat） • 删除文件 • 卸载（umount）/重新挂载为只读 • debugfs，可读写方式，lsdel/dump • 文件摘要并比较

  42. Thanks！ The end.

  43. The structure of a hard disk http://oreilly.com/catalog/debian/chapter/book/ch02_03.html

  44. http://www.hddtech.co.uk/resource/hard-disk-functionality.htmhttp://www.hddtech.co.uk/resource/hard-disk-functionality.htm

  45. NTFS文件系统，基本概念 • NTFS简单发展史 • v1.0 with NT 3.1, released mid-1993 • v1.1 with NT 3.5, released fall 1994 • v1.2 written by NT 3.51 (mid-1995) and NT 4 (mid-1996) (occasionally referred to as "NTFS 4.0", because OS version is 4.0) • v3.0 from Windows 2000(autumn 2001; occasionally "NTFS V5.1"), Windows Server 2003 (spring 2003; occasionally "NTFS V5.2"), Windows Vista (mid-2005) (occasionally "NTFS V6.0") and Windows Server 2008 • The file system specification is a trade secret

  46. Metadata，元数据 • "data about data" • 例如，跟“书”相关的元数据有：作者、出版社、出版日期、版本号、ISBN号等等 • Metafile，元文件 • several files which define and organize the file system • 常规：不可见

  47. $MFT • Describes all files on the volume • file names • Timestamps • stream names • lists of cluster numbers where data streams reside • Indexes • security identifiers • file attributes like "read only", "compressed", "encrypted", etc. • For each file, a file record

  48. MFT的前16项，系统保留 • 第一项与MFT自身相关，MFT record • 第二项与MFT的镜像备份相关，MFT mirror record • 上述两个文件的位置信息都保存在NTFS分区中的启动扇区中 • 第三项与日志文件有关，用来进行文件

  49. a simplified illustration of the MFT structure
