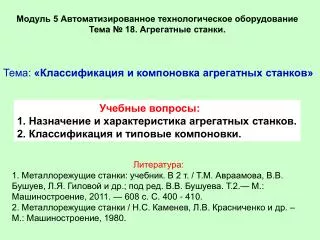

  1. Модуль 5 Автоматизированное технологическое оборудование Тема № 18. Агрегатные станки. Тема: «Классификация и компоновка агрегатных станков» Учебные вопросы: 1. Назначение и характеристика агрегатных станков. 2. Классификация и типовые компоновки. Литература: 1. Металлорежущие станки: учебник. В 2 т. / Т.М. Авраамова, В.В. Бушуев, Л.Я. Гиловой и др.; под ред. В.В. Бушуева. Т.2.— М.: Машиностроение, 2011. — 608 с. С. 400 - 410. 2. Металлорежущие станки / Н.С. Каменев, Л.В. Красниченко и др. – М.: Машиностроение, 1980.

  2. 1. Назначение и характеристика агрегатных станков Общий вид агрегатного станка

  3. Унифицированные единицы агрегатных станков • силовые узлы (головки) и столы, • транспортные устройства, • шпиндельные узлы, • зажимные устройства, • базовые корпусные детали и т.п.

  4. Составные элементы агрегатного станка • 1 - стойка; 2 — силовая бабка; 3 - многошпиндельная коробка; 4 - станина боковая; 5 - силовой стол; 6 - одношпиндельная расточная бабка; 7 - станина центральная; 8 — поворотный делительный стол; 9 - станина-подставка

  5. Операции, выполняемые на агрегатных станках • сверление, • зенкерование, • развертывание отверстий, • растачивание, • нарезание резьбы, • зенкование и цекование, • протачивание канавок, • подрезка торцов, • фрезерование.

  6. Классификация агрегатных станков 2. Классификация и типовые компоновки • По габаритам обрабатываемых заготовок • малогабаритные, мощностью 0,18...0,75 кВт; • средних размеров, мощностью 1,1...3 кВт; • больших размеров. • По наличию транспортного устройства • однопозиционные; • многопозиционные

  7. Типовые компоновки агрегатных станков • со стационарными приспособлениями

  8. Типовые компоновки агрегатных станков с поворотным делительным столом 2 б в а е д г а, в - вертикальные, б г, е - горизонтальные, д - вертикально-горизонтальные

  9. Типовые компоновки агрегатных станков • с поворотным делительным барабаном 1 б а Обработка с : а - одной, б - двух, в - трех сторон. в

  10. а - с прямолинейным движением стола 3 б - с центральной колонной Типовые компоновки агрегатных станков б а
