Klystronschutz

Klystronschutz. S chutz vor internen Hochspannungsüberschlägen Herstellervorgabe: Innerhalb 100µS Überschlag detektieren und abschalten d.h.: 3MW Leistung kurzschließen. Maschewski 15.12.04. Viele Abschaltungen über Klystronschutz HERA ~1x pro Woche

cid
Download Presentation

Klystronschutz

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

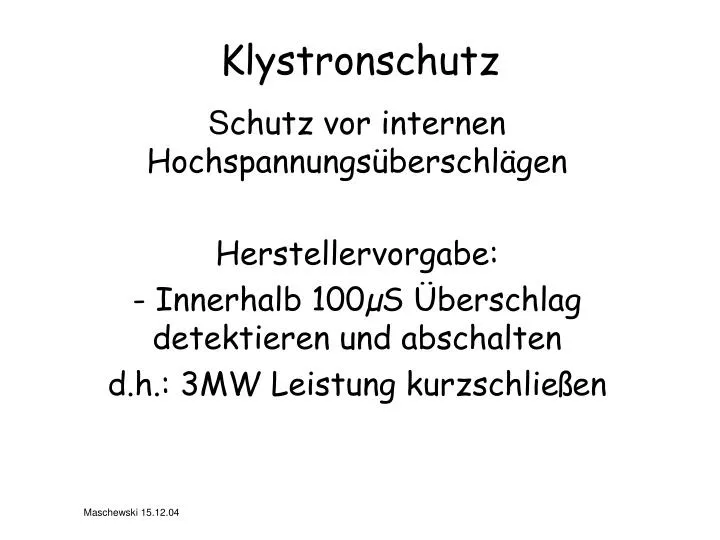

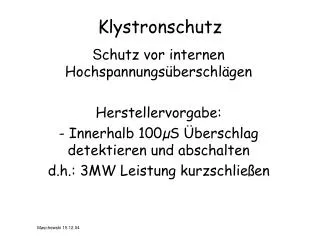

  1. Klystronschutz Schutz vor internen Hochspannungsüberschlägen Herstellervorgabe: Innerhalb 100µS Überschlag detektieren und abschalten d.h.: 3MW Leistung kurzschließen Maschewski 15.12.04

  2. Viele Abschaltungen über Klystronschutz • HERA ~1x pro Woche • Bei ungünstiger Wetterlage mehrmals am Tag - Fehlerursache i.d.R. unbekannt Verbesserungen: • 2 voneinander unabhängige Systeme • Selbstüberwachend durch digitale Logiken • Bessere Diagnose Maschewski 15.12.04

  3. MA-PS MA-PS GND PETRA-3 Klystronschutz 2W M3 Klystron 1 Klystron 2 -75 kV / 36A (nom.) 8W 8W 20W M2 M1 from outdoor Klystron PS 5...10 µF Drive Capacitor Bank Crowbar M5 M4 diagnostics MT Fiber links M1…M5: Pearson-Monitors with optical fiber link RF out nom.1500kW Crowbar IngnitionLogic ext. Ignition Maschewski 15.12.04 to control system

  4. Übertragungsverhalten der Sensorik I[A] 10 A/µs 10µs Pearson Sonde 1V/100A LWL Sendediode LWL Empfänger TTL Maschewski 15.12.04

  5. ALTERA Logik Verdrahtung Sonde a Ma Mb Sonde b PS1 LWL Empf. LWL Empf. PS2 ALTERA Logik 1 ALTERA Logikvergleich u. Auswertung ALTERA Logik 2 Crowbartrigger FEC Anzeige-LED´s am Überrahmen Maschewski 15.12.04
