气力输送(pneumatic conveying),又称气流输送,指利用气流的能量,在密闭管道内沿气流方向输送颗粒状物料,其运动状态为复杂的两相流(Two Phase Flow)是流态化技术的一种具体应用 。

Company Logo


5819111

优点

缺点

气力输送系统简介

系统特点

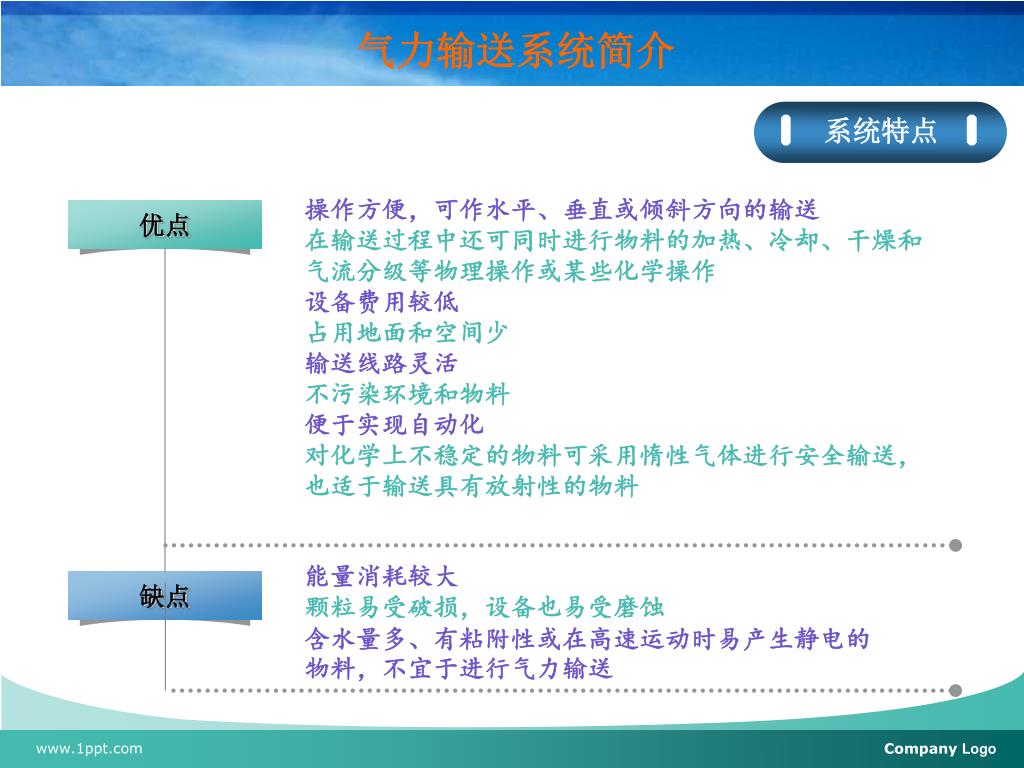

操作方便,可作水平、垂直或倾斜方向的输送

在输送过程中还可同时进行物料的加热、冷却、干燥和气流分级等物理操作或某些化学操作

设备费用较低

占用地面和空间少

输送线路灵活

不污染环境和物料

便于实现自动化

对化学上不稳定的物料可采用惰性气体进行安全输送,也适于输送具有放射性的物料

能量消耗较大

颗粒易受破损,设备也易受磨蚀

含水量多、有粘附性或在高速运动时易产生静电的物料,不宜于进行气力输送

Company Logo


5819111

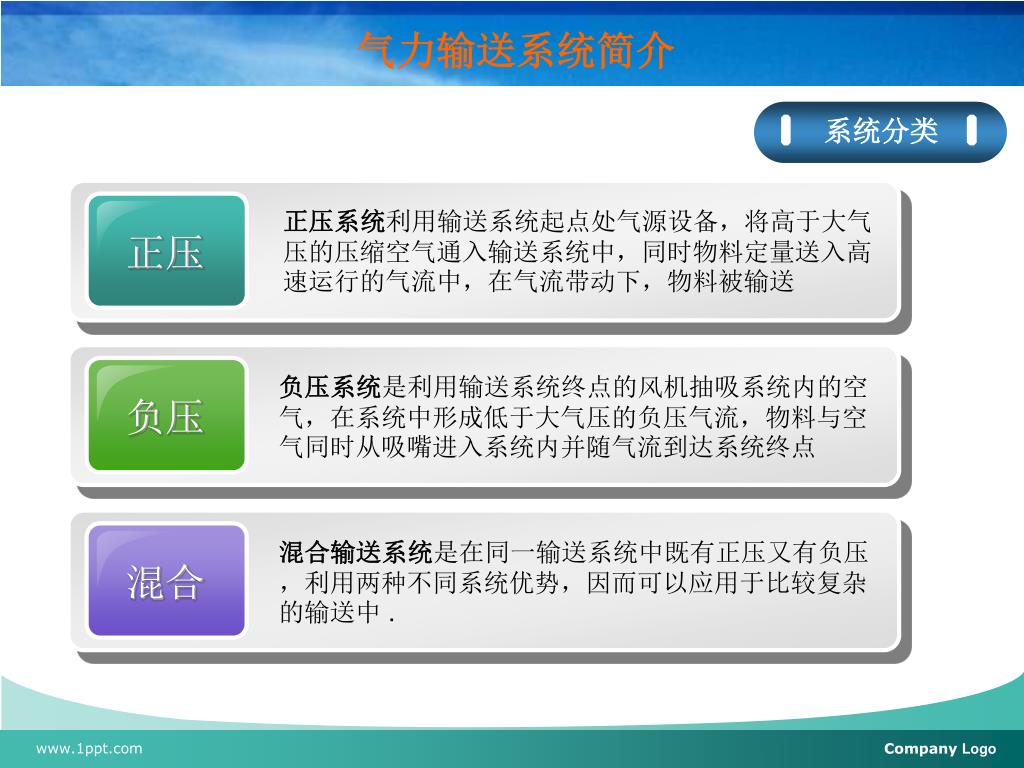

负压系统是利用输送系统终点的风机抽吸系统内的空气,在系统中形成低于大气压的负压气流,物料与空气同时从吸嘴进入系统内并随气流到达系统终点

负压

混合输送系统是在同一输送系统中既有正压又有负压,利用两种不同系统优势,因而可以应用于比较复杂的输送中 .

混合

气力输送系统简介

系统分类

正压系统利用输送系统起点处气源设备,将高于大气压的压缩空气通入输送系统中,同时物料定量送入高速运行的气流中,在气流带动下,物料被输送

正压

Company Logo


5819111

输送实验

实验目的

1

了解气力输送系统及类型

2

掌握气力输送系统的工作原理

3

掌握气力输送系统计算方法

4

建立管道内气体、物料流量关联图

Company Logo


5819111

输送实验

实验内容

1

无物料时沿程压力测量,校正仪表计算压降

2

物料流动状态观察及调节

3

聚乙烯颗粒的悬浮气速测试实验

4

物料输送(五大组)实验

Company Logo


5819111

输送实验

实验装置

正压稀相气力输送系统

Company Logo


5819111

数据处理与思考

数据采集

即时的数据采集系统,可以记录并储存系统运行过程中的压力(11个测点)、温度(换热前后)、冷却水流量、物料质量流量、输送空气体积流量等大量原始数据

Company Logo


5819111

输送实验

实验现象

处于悬浮状态的物料

物料在管道中的流动状态

Company Logo


5819111

数据处理与思考

数据处理

空气流过空管(无物料),气体体积流量与输送管入口气速经验公式

u=0.0661V0-0.5477

Company Logo


5819111

数据处理与思考

  • 沉降速度、悬浮速度

数据处理

Company Logo


5819111

数据处理与思考

数据处理

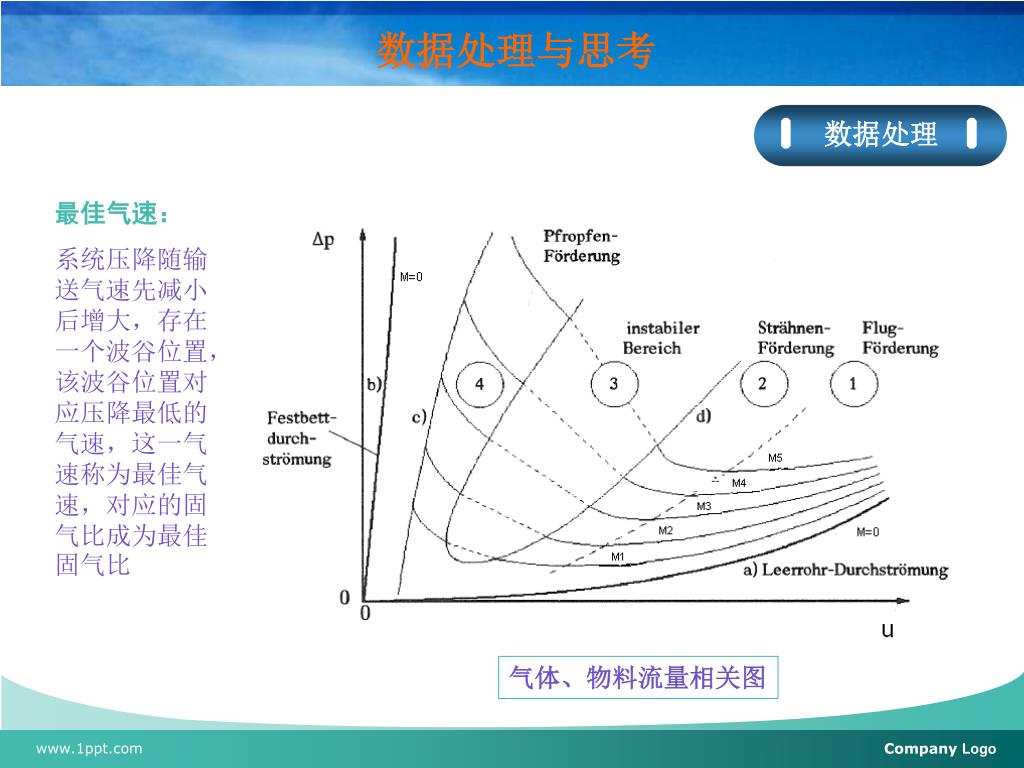

最佳气速:

系统压降随输送气速先减小后增大,存在一个波谷位置,该波谷位置对应压降最低的气速,这一气速称为最佳气速,对应的固气比成为最佳固气比

气体、物料流量相关图

Company Logo


5819111

数据处理与思考

课后思考

1

2

3

4

从水平管垂直管和弯管段的压损变化规律能得到怎样的结论?

气力输送系统内部各管段截面气速是否相同,受哪些因素影响?

影响气力输送系统输送效果的主要因素有哪些?

系统压损由哪几部分组成?它们分别受哪些因素的影响?

Company Logo


5819111

Thank You !
