  1. 基于Tekla的自动连接规则在锅炉钢结构设计中的应用基于Tekla的自动连接规则在锅炉钢结构设计中的应用 工程师 陈健陵

  2. 自动连接规则的意义 锅炉钢构架梁-梁、梁-柱的连接规律 主要内容 创建适宜于锅炉钢构架的自动连接规则 锅炉钢构架自动连接规则的使用技巧及注意事项

  3. 1.1 Tekla节点设计方法回顾 保存为*.j17文件

  4. 1.2 锅炉钢构架的特点及设计难点 多层大跨距钢结构建筑 杆件众多，连接方式复杂，传统的Tekla节点设计方方法步骤繁多，操作复杂，更由于太多人为干预，可能引发出由于人的主观判断失误而带来的设计错误，降低设计质量；并且由于梁与梁、梁与柱的连接占了较大比重，传统的设计方法影响设计效率。

  5. 1.3 自动连接规则的背景和意义

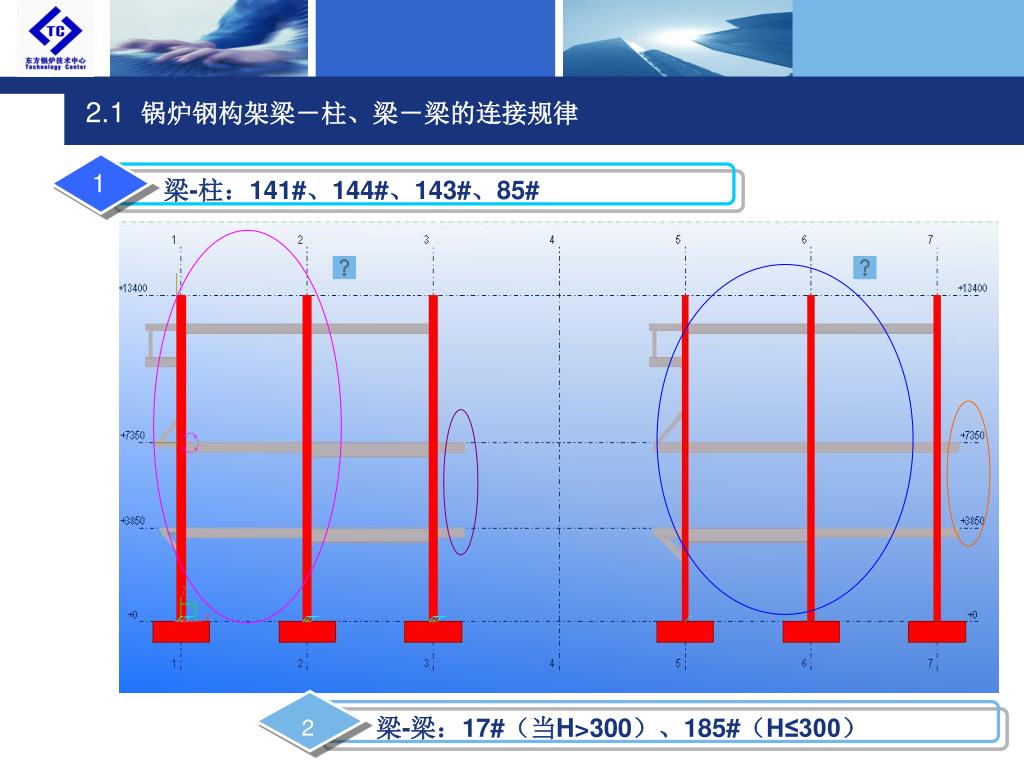

  6. 1 梁-柱：141#、144#、143#、85# 梁-梁：17#（当H>300）、185#（H≤300） 2 2.1 锅炉钢构架梁－柱、梁－梁的连接规律

  7. 2.2 自动连接规则 / 自动默认值

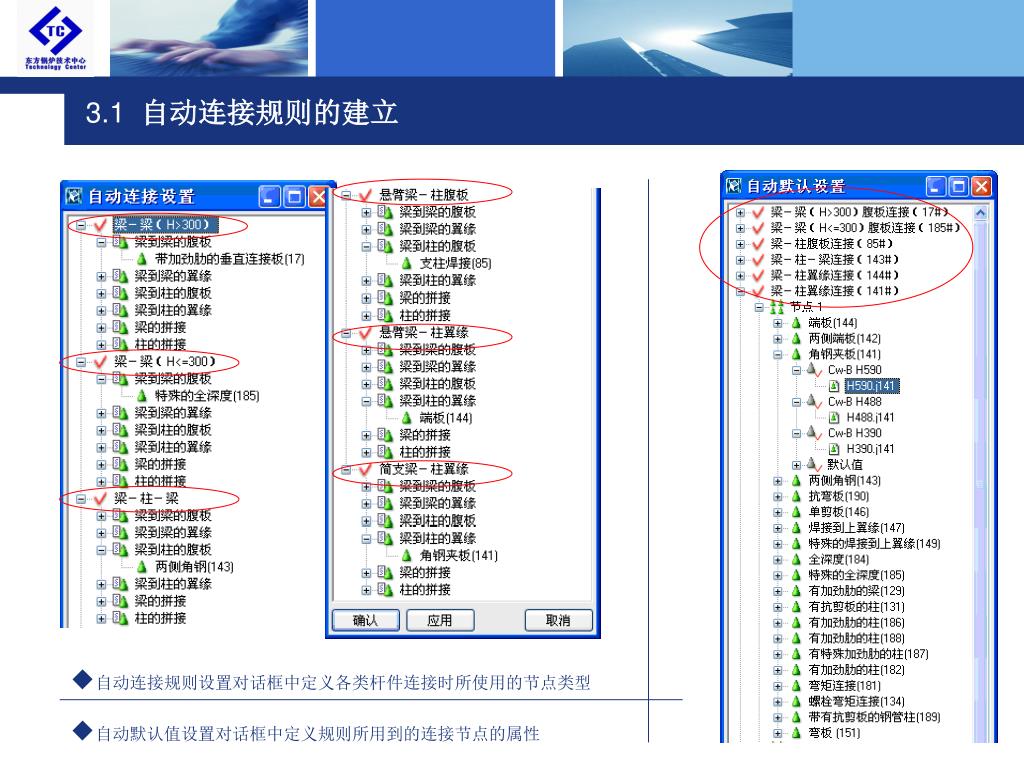

  8. 3.1 自动连接规则的建立 ◆自动连接规则设置对话框中定义各类杆件连接时所使用的节点类型 ◆自动默认值设置对话框中定义规则所用到的连接节点的属性

  9. 3.2 自动连接默认值的设置 自动默认提供了所有系统节点的设置，并在自动默认中调用设置好的节点属性文件*.jxxx(其中，xxx为所定义节点的编号)，这些文件一般由工程负责人根据技术设计来设置节点属性并命名保存生成。13.0版本下制作的自定义节点在目前还无法开发成为系统组件并予以节点编号；因此，自动连接规则不具备与自定义节点的接口。但在14.0+版本的Tekla软件中，可以采用C#语言开发系统能够自动加载的组件并予以编号，便可以建立自定义节点的自动连接规则，这又可以进一步完善自动连接；例如将黄海涛开发的用于垂撑处梁梁对接的刚接节点写入自动连接等。今后，深入的二次开发结合自动连接规则的使用，能够进一步提高设计效率，改善设计质量。

  10. 3.3 使用规则快速创建梁-柱以及梁-梁的安装

  11. 3.4 自动连接的优化与总结 ◆ 自动连接规则的对应原则 自动连接规则可以设置一个规则对应一个默认值，多个规则对应单个默认值，也可以单个规则对应多个默认值。若设S为自动连接规则的一个定义，G为自动默认值的一个定义，则S和G的对应可以表示为如下三种及其嵌套方式： 一对一 多对一 一对多 如果对一个应用对象设置了m种连接规则和设置了n种默认值，那么最多有mxn个自动连接规则，最少有 min{m,n} 个自动连接规则。

  12. 3.5 连接规则的定义 建立连接规则时，尽量使得一个规则集被完全使用并尽量使得一个规则包括多个子规则，这样可以简化在使用自动连接规则时的操作。

  13. 3.6 子规则的创建简介 基于多个规则的自动连接方案及其界面 基于1个规则嵌套2个子规则的自动连接方案及其界面

  14. 3.7 实例：梁-梁铰接的单剪板连接规则的创建 单剪板的子规则判断设置 软件提供的判断条件

  15. 3.8 常用连接的判断依据简介 ◆ 自动连接规则提供了尺寸参数， 角度参数，文本名称，截面种类等 参数作为判断依据以建立规则。

  16. 3.9 常用连接的判断依据简介 ●截面型材

  17. 3.10 自动连接规则的合并与重复功能的使用

  18. 3.11 自动连接规则下节点的自适应性 ◆ 在自动连接规则中，节点属性对话框不显示设置参数，其参数被后台的定义的自动默认值约束。

  19. 3.12 自动连接规则下节点的自适应性 ◆当采用了185＃单剪板节点来安装H482-H300梁，如果需要修改H300为H446，只需要修改型材而不用手动去删除185＃节点再创建17#节点，计算机会自动做出正确处理，将其节点自动修改为H482-H446的17＃双夹板节点。

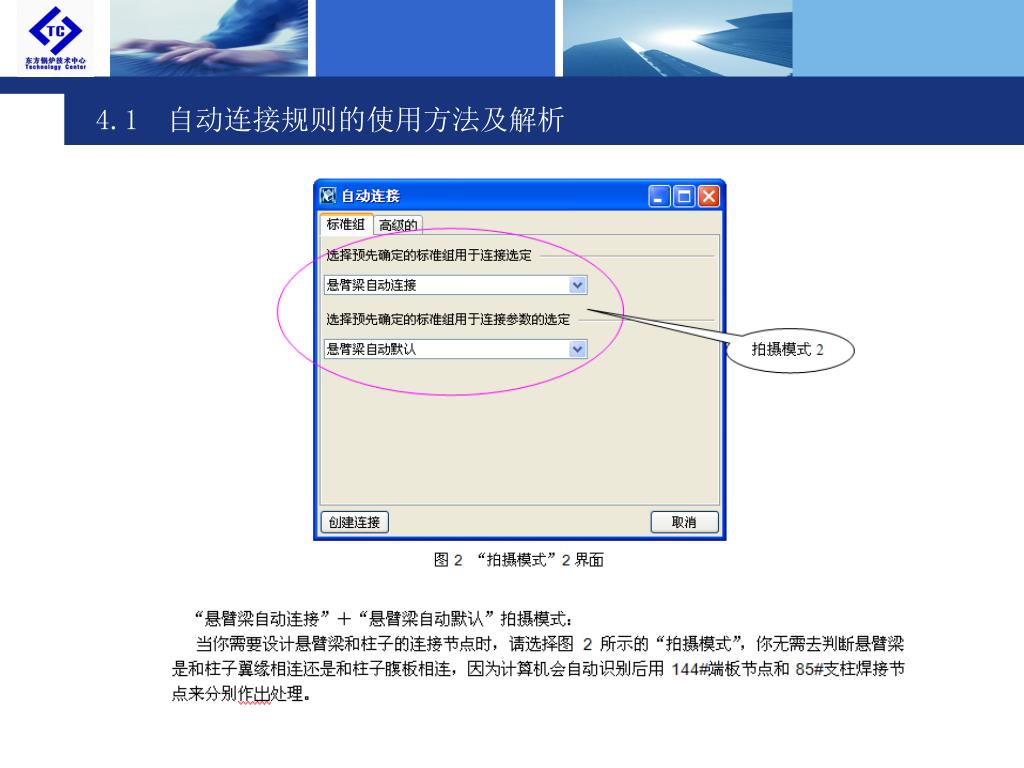

  20. 4.1 自动连接规则的使用方法解析 ◆

  21. 4.1 自动连接规则的使用方法及解析

  22. 4.1 自动连接规则的使用方法及解析

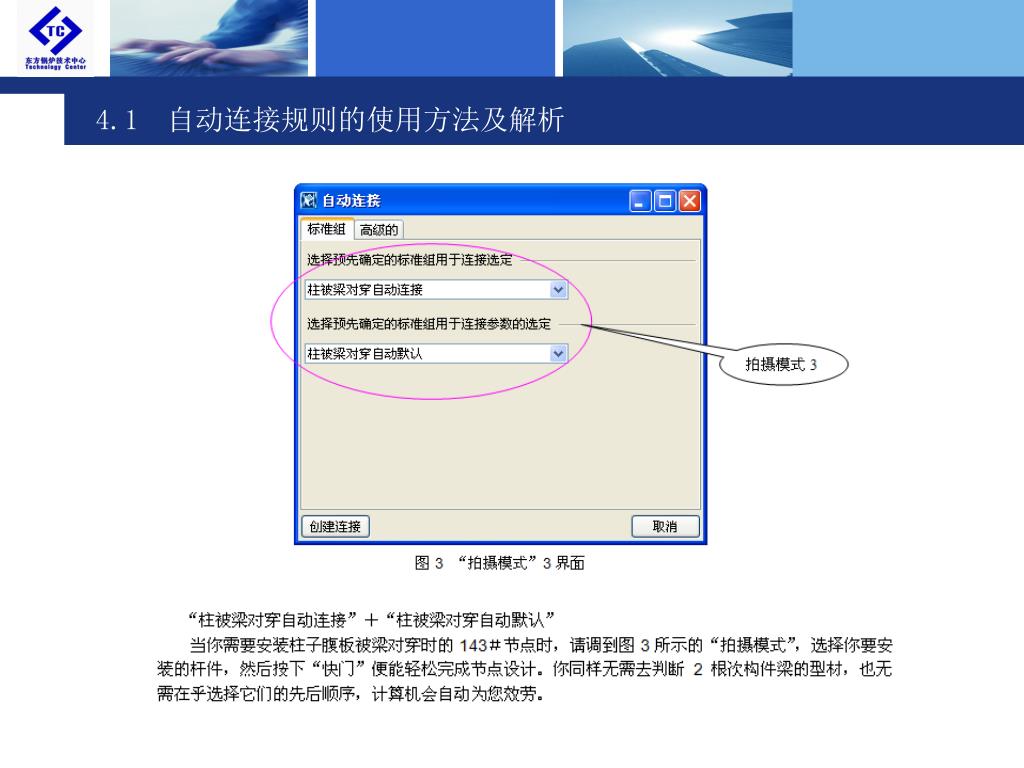

  23. 4.1 自动连接规则的使用方法及注意事项 问题描述： 解决方案 ◆ 1、2铰接，1、3铰接 ？ ◆ 2、3梁对接 ？

  24. 4.1 自动连接规则的使用方法及注意事项 ◆ 问题描述： 对于左图所示的梁腹板被2根次梁对穿的情形，采用自动连接设计的节点会发生一个节点的节点板和另一个节点的加劲板相互干涉的情况。 ※ 解决方案：批量修改节点为无加劲板的节点

  25. 4.2 创建新工程自动连接及注意事项 ◆步骤 • 将已具有自动连接规则的工程的模型文件夹下的属性文件夹下的rule.zxt文件拷贝至新工程相应目录下进行替换； • 根据技术设计的节点详图设置新工程的各类梁-梁、梁-柱节点的属性并命名保存使之生成 *.jxxx文件 • 并与自动默认关联; • 根据技术设计的构架总图对比已有的自动连接规则，在已有规则集的基础上查缺补漏，添加新的默认值（规则框架已完善，不用修改）；

  26. 总结

  27. Click to edit company slogan . Thank You !
