Буклет «Комплексный автобусный тренажер»

МАДИ (ГТУ). Буклет «Комплексный автобусный тренажер». Москва 2009 г. Процесс изготовления тренажера. Общий вид тренажера после резки и последующей сварки по чертежам МАДИ (ГТУ) корпуса автобуса ЛиАЗ-5256.

ciaran-davenport
Download Presentation

Буклет «Комплексный автобусный тренажер»

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

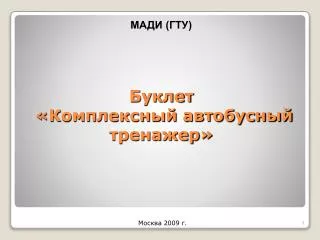

  1. МАДИ (ГТУ) Буклет «Комплексный автобусный тренажер» Москва 2009 г.

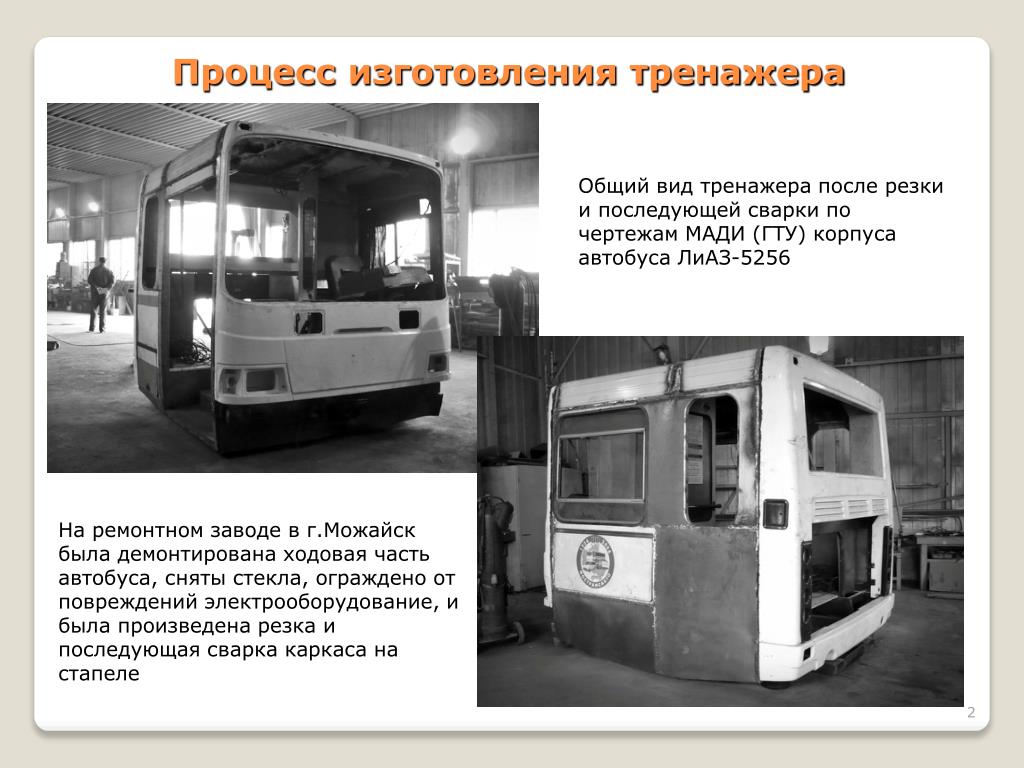

  2. Процесс изготовления тренажера Общий вид тренажера после резки и последующей сварки по чертежам МАДИ (ГТУ) корпуса автобуса ЛиАЗ-5256 На ремонтном заводе в г.Можайск была демонтирована ходовая часть автобуса, сняты стекла, ограждено от повреждений электрооборудование, и была произведена резка и последующая сварка каркаса на стапеле

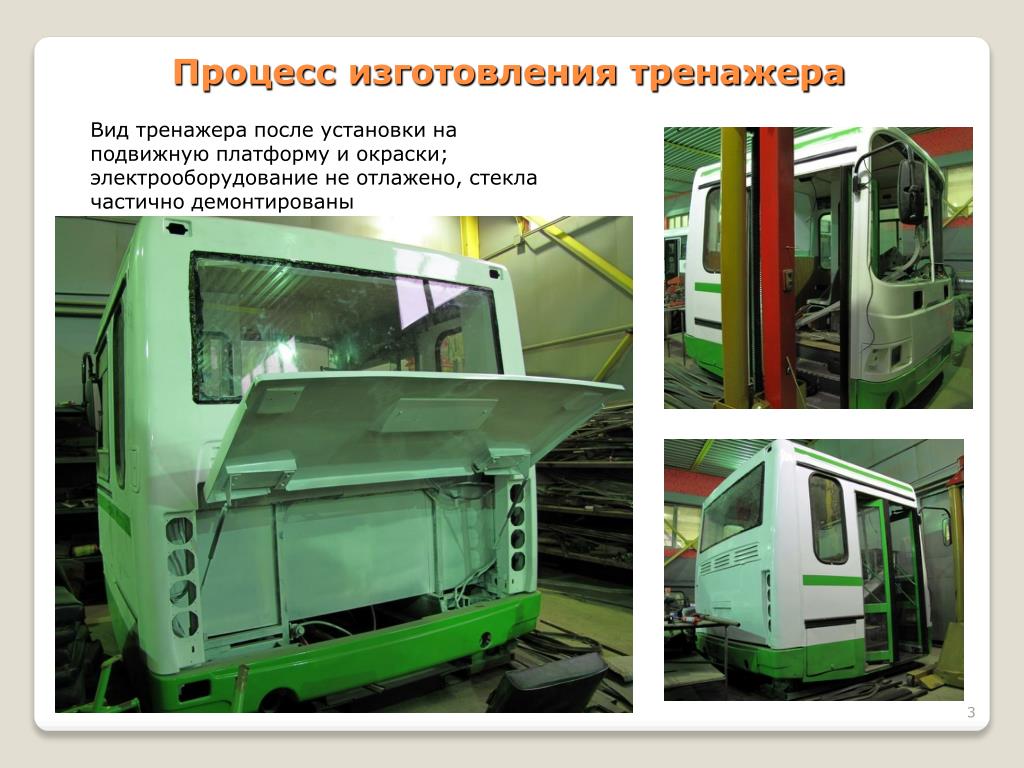

  3. Процесс изготовления тренажера Вид тренажера после установки на подвижную платформу и окраски; электрооборудование не отлажено, стекла частично демонтированы

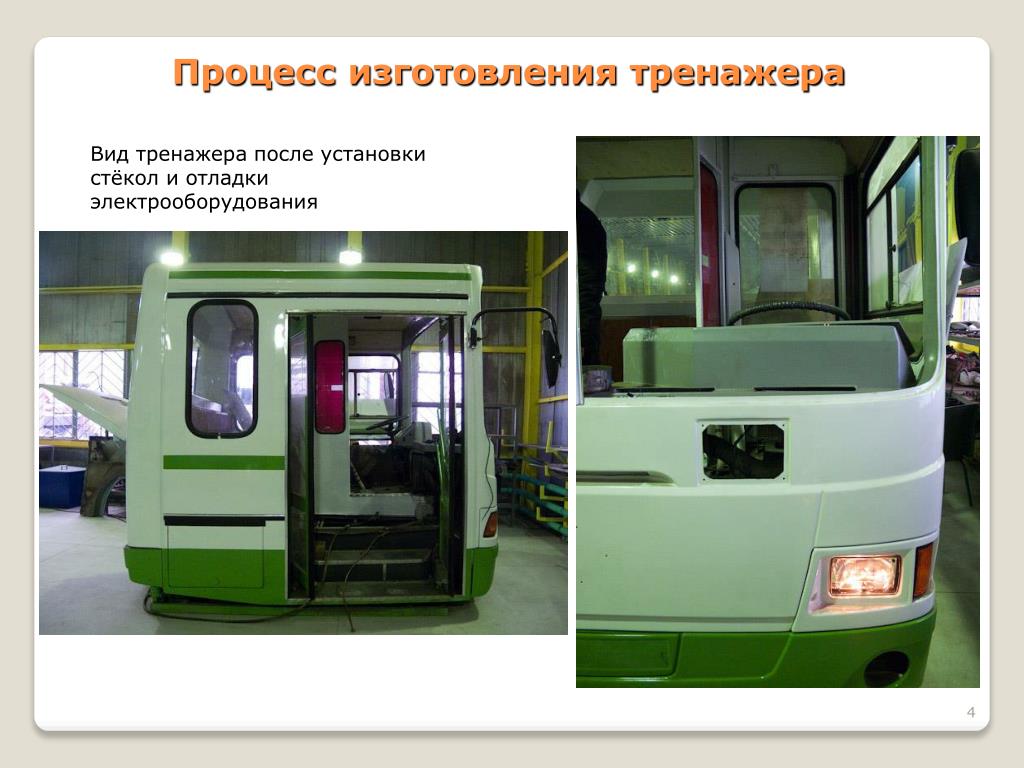

  4. Процесс изготовления тренажера Вид тренажера после установки стёкол и отладки электрооборудования

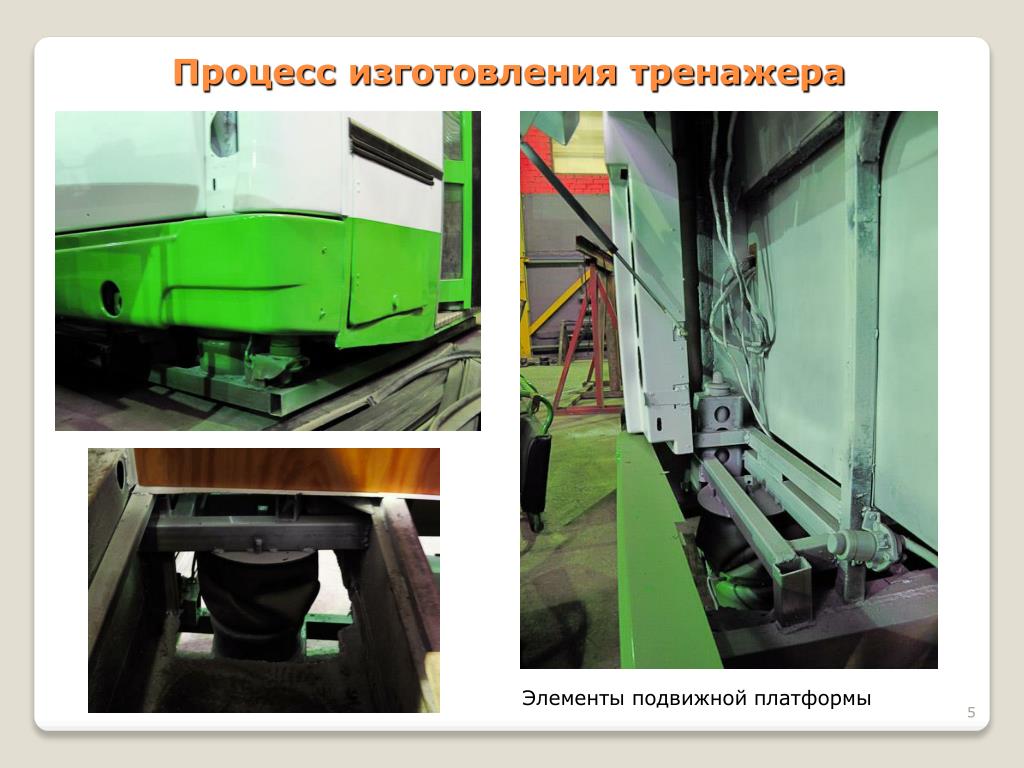

  5. Процесс изготовления тренажера Элементы подвижной платформы

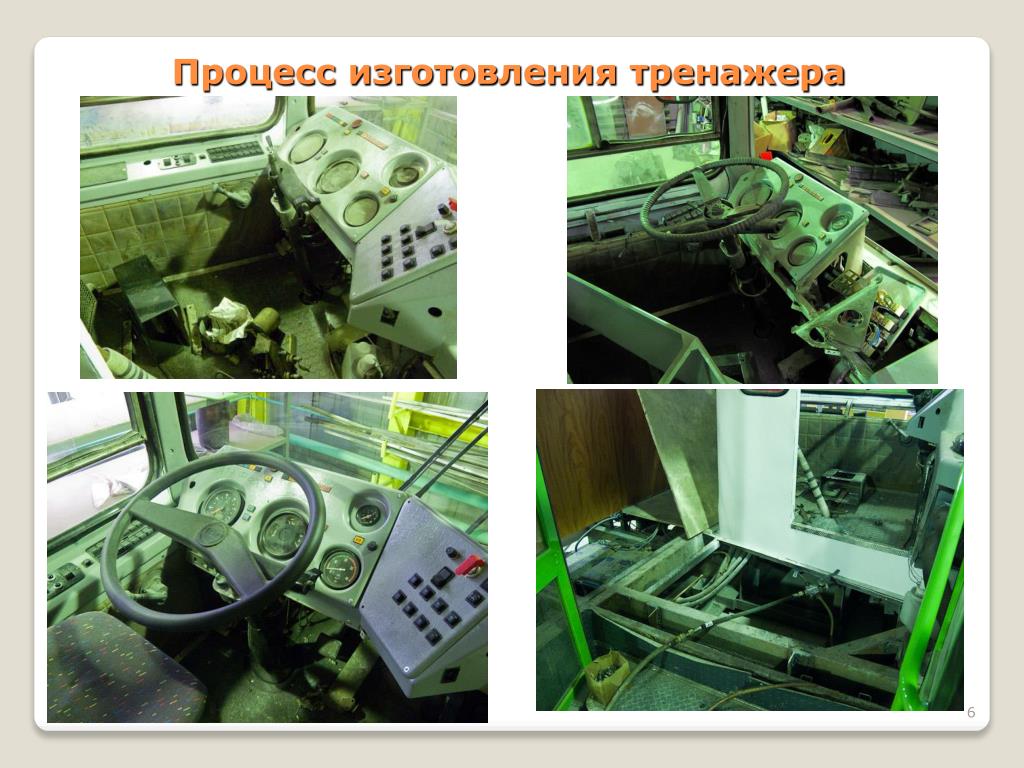

  6. Процесс изготовления тренажера

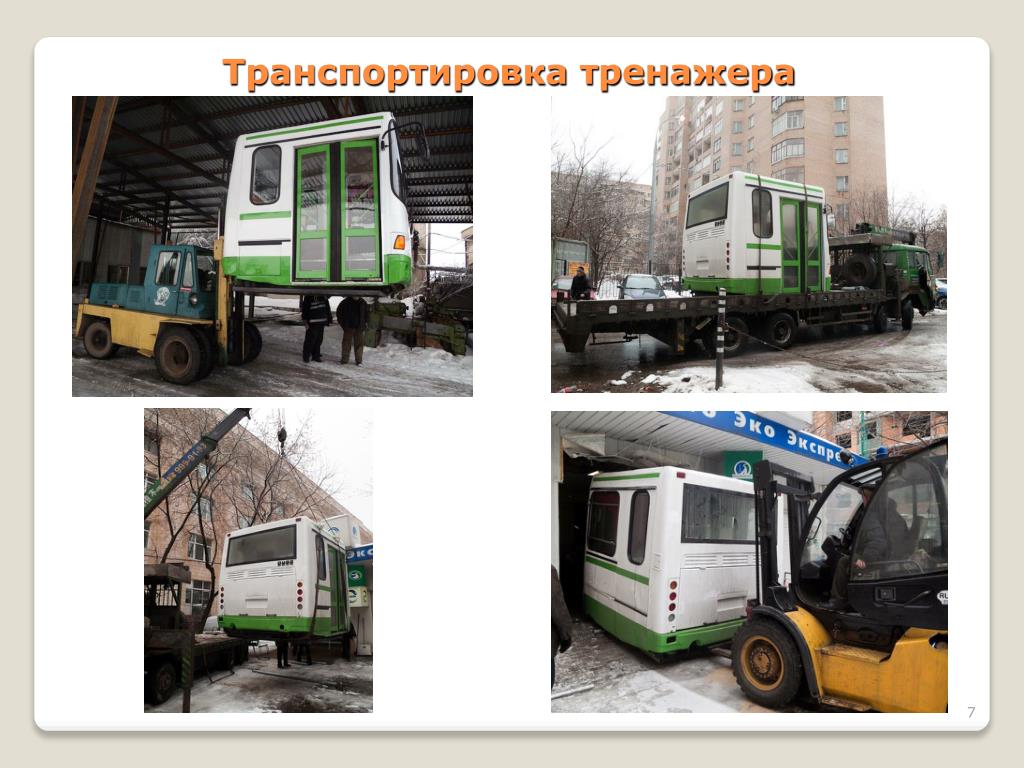

  7. Транспортировка тренажера

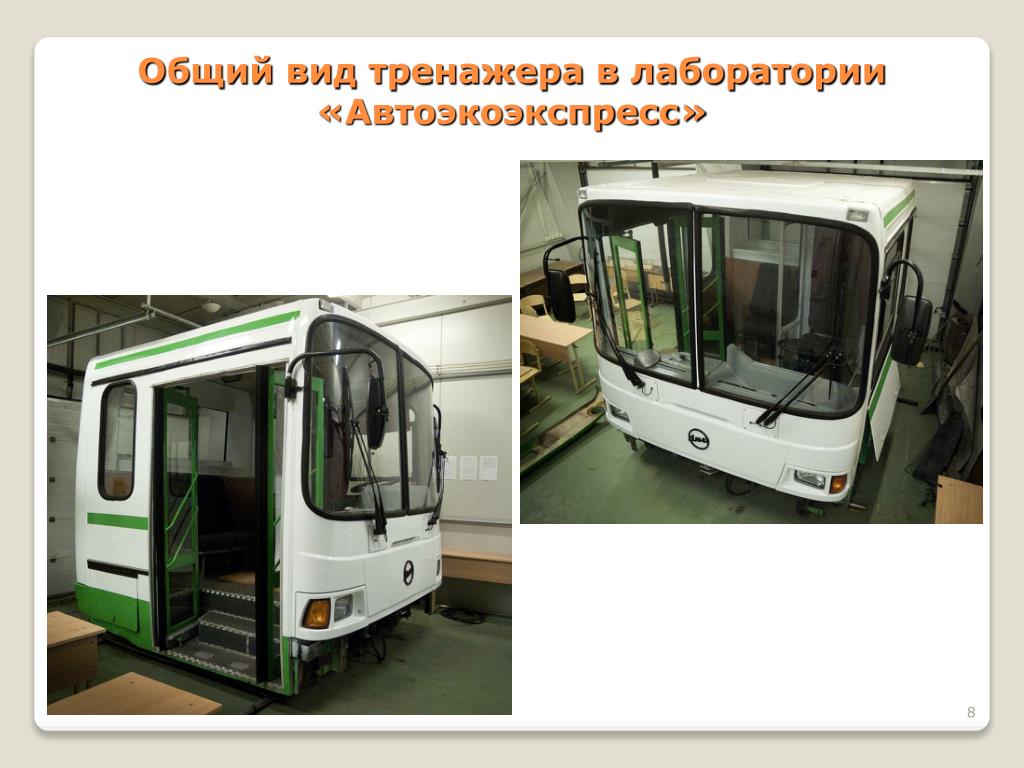

  8. Общий вид тренажера в лаборатории «Автоэкоэкспресс»

  9. Внутреннее устройство кабины тренажера

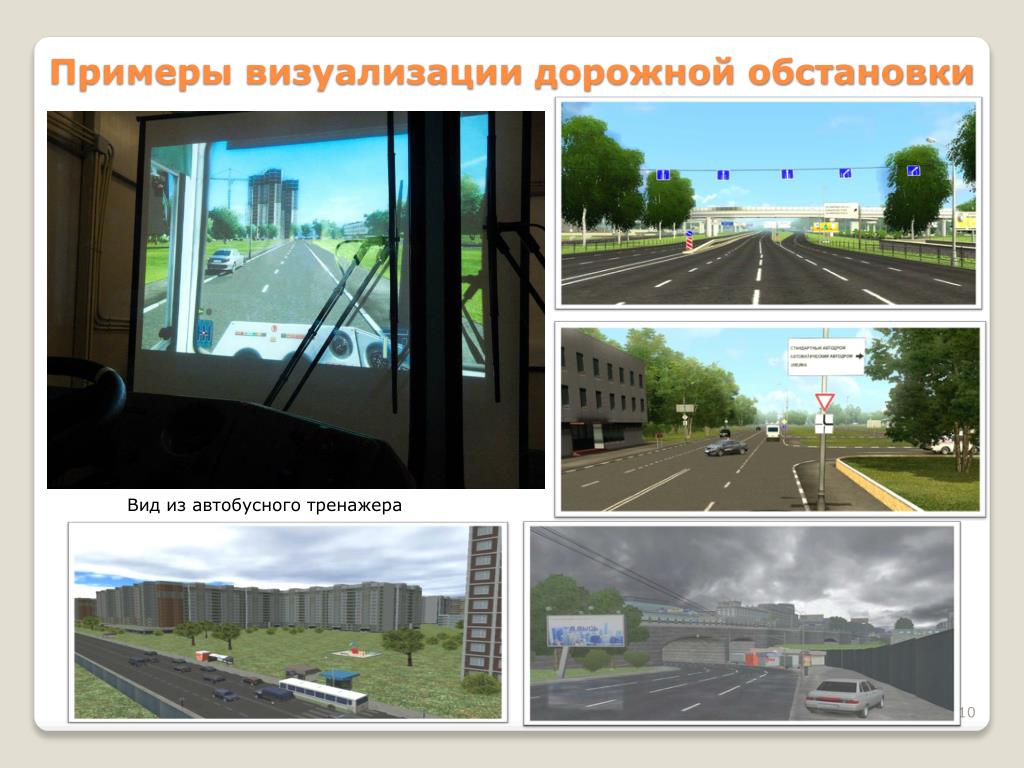

  10. Примеры визуализации дорожной обстановки Вид из автобусного тренажера

  11. Система визуализации дорожной обстановки

  12. Сопряжение капсулы с системами имитации агрегатов автобуса Блок сопряжения для съема информации с датчиков и передачи ее программе обработки и визуализации в графическую станцию; установленный непосредственно в капсуле Датчик положения крана ручного тормоза Схема подключения приборной панели и органов управления Схема подключения датчиков КП

  13. Результаты оценки уровня адекватности разных тренажеров реальным условиям по отдельным видам имитации (групповым измерителям) Суммарный уровень адекватности, %
