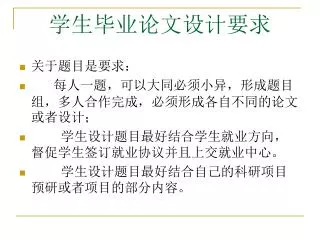

学生毕业论文设计要求 • 关于题目是要求： • 每人一题，可以大同必须小异，形成题目组，多人合作完成，必须形成各自不同的论文或者设计； • 学生设计题目最好结合学生就业方向，督促学生签订就业协议并且上交就业中心。 • 学生设计题目最好结合自己的科研项目预研或者项目的部分内容。
毕业设计任务书要求 • 明确图纸数量4张1号图纸，总平面布置图，带控制点工艺流程图；车间平面布置图；车间立剖面布置图或管道透视图或自制设备装配图等。 • 说明书50页以上，说明书包括:厂址选择与论证，工厂概况与总平面布置说明；确定产品方案及生产规模。专题车间生产工艺技术的确定与论证；物料衡算与能量衡算（包括热量、耗冷量、供电量、给水量计算），在此基础上进行选择设备与论证，列出专题车间设备表，进一步进行车间工艺布置和管路设计的说明与论证。进行其他车间与建筑物的概略设计，提出建设大致要求，便于总平面布置。完成说明书等。
食品工厂工艺设计的地位 食品工厂工艺设计是整个设计的主体和中心，决定全厂生产和技术的合理性，并对建厂的费用和生产的产品质量、产品成本、劳动强度有着重要的影响，同时又是非工艺设计的依据。因此，食品工厂工艺设计具有重要的地位和作用。
食品工厂工艺设计的步骤 工艺设计主要是在由原料到各个生产过程中，设计物质变化及流向，包括所需设备的运用。具体步骤如下： （1）根据前期可行性调查研究，确定产品方案及生产规模。 （2）根据当前的技术，经济水平选择生产方法。 （3）生产工艺流程设计。 （4）物料衡算。 （5）能量衡算（包括热量、耗冷量、供电量、给水量计算）。 （6）选择设备。 （7）车间工艺布置。 （8）管路设计。 （9）其它工艺设计。 （10）编制工艺流程图、管道设计图及说明书等。
第一节 产品方案及班产量的确定 一.概述 产品方案又称生产纲领，实际是食品厂准备全年（季度、月）生产哪些品种和各种产品的规格、产量、产期、生产车间及班次等的计划安排。 当然市场经济条件下的工厂要以销定产，产品方案既作为设计依据，又是工厂实际生产能力的确定及挖潜余量的测算。
产品方案的影响因素是多方面的，主要有：产品的市场销售、人们的生活习惯、地区的气候和不同季节的影响。产品方案的影响因素是多方面的，主要有：产品的市场销售、人们的生活习惯、地区的气候和不同季节的影响。 • 在制定产品方案时，首先要调查研究，分析得到的资料，以此确定主要产品的品种、规格、产量和生产班次。其次是要用调节产品用以调节生产忙闲不均的现象。最后尽可能把原料综合利用及贮存半成品，以合理调剂生产中的淡、旺季节。
总之，在安排产品方案时，应尽量做到“四个满足”和“五个平衡”。总之，在安排产品方案时，应尽量做到“四个满足”和“五个平衡”。 “四个满足”是： (1)满足主要产品产量的要求； (2)满足原料综合利用的要求； (3)满足淡旺季平衡生产的要求； (4)满足经济效益的要求 。
“五个平衡”是： （1）产品产量与原料供应量平衡； （2）生产季节性与劳动力平衡； （3）生产班次要平衡； （4）产品生产量与设备生产能力要平衡； （5）水、电、气负荷要平衡。
二、班产量（年产量）的确定 班产量是工艺设计的最主要经济基础，直接影响到车间布置、设备配套，占地面积，劳动定员和产品经济效益。一般情况下，食品工厂班产量越大，单位产品成本越低，效益越好，由于投资局限及其它方面制约，班产量有一定的限制，但是必须达到或超过经济规模的班产量。最适宜的班产量实质就是经济效益最好的规模。
1.决定班产量的因素 (1)原料的供应量多少 (2)生产季节的长短 (3)延长生产期的条件 (4)定型作业线或主要设备的能力 (5)厂房、公用设施的综合能力
2.年产量的确定 年生产能力按如下估算： Q=Q1+Q2-Q3-Q4+Q5 式中 Q—新建厂某类食品年产量； Q1—本地区该类食品消费量； Q2—本地区该类食品年调出量； Q3—本地区该类食品年调入量； Q4—本地区该类食品原有厂家的年产量； Q5— 本厂准备销出本地区以外的量。
对于淡旺季明显的产品，如饮料、月饼、巧克力可按下式计算：对于淡旺季明显的产品，如饮料、月饼、巧克力可按下式计算： Q=Q旺+Q中+Q淡 Q旺：旺季产量 Q中：中季产量 Q淡：淡季产量
3.生产班制 目前一般食品工厂实际每天生产班次为1~2班，2班即进行24小时生产。 设计工厂、车间时，按每班8小时工作时间计算，生产操作时间7小时，可安排3班连续24小时生产。 这根据食品工厂工艺和原料特性及设备生产能力来决定，若原料供应正常，或厂有冷库贮藏室及半成品加工设备，可以延长生产期，不必突击多开班次，这样有利于劳动力平衡、设备利用充分、成品正常销售，便生产管理，经济效益提高。
4.工作日及日产量 • 一般全年250-300天生产进行计算。每日按照2班计算日产量。特别注意：生产原料供应有季节的，要符合实际情况。 • 5.班产量 • 根据计划总规模，实际生产时间和生产班制计划，计算以后园整而得。

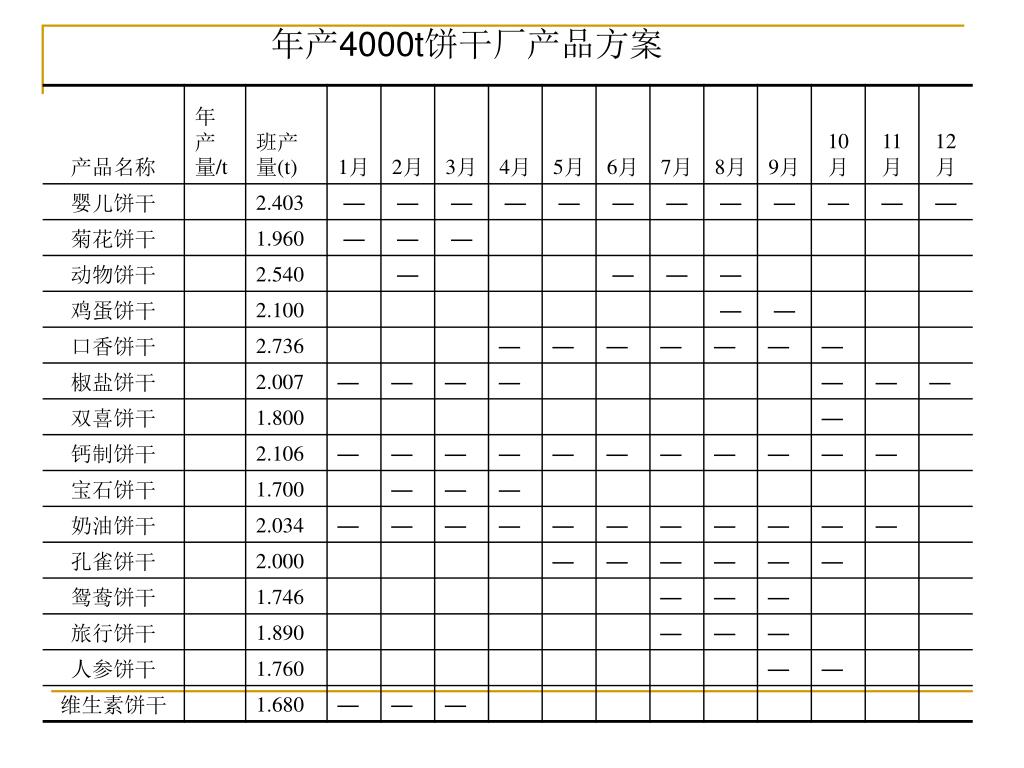

三、产品方案的制定 注意：模拟设计的特别注意原料供应的季节、地域。 举例: 猪肉类罐头，3~4级冻猪肉出肉率在65%~80%，其中可用于： （1）午餐肉罐头（净去皮去骨肉）55%~60% 扣肉罐头（带皮去骨肉）8%~10% 圆蹄罐头1%~2% 其他肉罐头—— （2）午餐肉罐头（净去皮去骨肉）55%~60% 排骨罐头（带皮去骨肉）5% 圆蹄罐头1%~2% 其他肉罐头——
（3）香菇肉酱罐头34% 香菇猪腿罐头21% 红烧排骨罐头15% 红烧猪肉罐头3% 圆蹄罐头1% 笋干肉丝罐头5% （4）西式火腿罐35% 其他肉罐头（香菇肉酱、圆蹄等）
四、产品方案比较 制订产品方案时，为保证方案合理，有利于食品工厂发展和管理，应按设计计划任务书中确定的年产量和品种，制定出2个以上的产品方案，按下述原则进行分析，对方案进行技术上的先进性和可行性进行比较，并结合市场、经济、生产、社会综合考虑，从中找出一个最佳方案作为设计依据。
1.主要产品年产值和年产量 2.每天所需工人数及最多最少之差的比较 3.劳动生产率（年产量/工人总数） 4.每天（月）原料、产品数之差比较 5.平均每人年产值（元/人.年）： 6.季节性和设备平衡比较 7.水、电、汽消耗量比较 8.组织生产难易的比较 9.基建投资的比较 10.社会、经济效益比较：利润
项目方案 方案一 方案二 方案三 产品年产值 劳动生产率（t/人·年） 平均每人年产值（元/人·年） 基建投资（元） 经济效益（利税元/率） 水、电、汽耗量（元） 员工人数（人） 全年空员工人数差值（人） 原料损耗率 产品方案分析
生产方法选择和工艺流程确定 食品厂类型很多，且在同一类型厂中产品品种和加工工艺亦各不相同，但在同一类型食品厂中主要工艺过程和设备基本相近，只要这些产品不同时生产，其相同工艺过程的设备是可以公用的。只要将主要产品的工艺流程确定后,其他产品就好办了。 为保证食品产品的质量，对不同原料应选择不同的工艺流程，即使原料相同，如果所确定的工艺路线和条件不相同，不仅会影响产品质量，而且会影响到工厂的经济效益，所以，我们对所设计的食品厂的主要产品工艺流程应进行认真探讨和论证。
生产方法选择和工艺流程确定原则 工艺流程是初步设计审批过程中主要审查内容之一，它的正确与否往往决定产品质量、产品竞争力，决定食品厂的生存与发展，选择工艺流程必须通过分析、比较，从理论和实际各个方面进行论证，证实它在技术上是先进的。在经济上是高效的，符合设计计划任务书的要求： （1）原料匹配性。根据原料性质、种类和来源拟定工艺流程。）符合产品规格和有效标准拟定。 （2）注意经济效益，尽量选投资少，消耗低，成本低，产品收益率高的生产工艺。 （3）“三废”处理效果好，减少“三废”处理量，治理三废项目与主体工程同时设计，同时施工，选用产品“三废”少或经过治理容易达到国家规定的“三废”排放标准的生产工艺。
（4）产品在市场有较强的竞争能力，有利于原材料的综合利用。对传统名优产品不得随意更改生产工艺，一旦更改必须经过反复实验、专家鉴定、报上级批准。（4）产品在市场有较强的竞争能力，有利于原材料的综合利用。对传统名优产品不得随意更改生产工艺，一旦更改必须经过反复实验、专家鉴定、报上级批准。 （5）对科研成果，必须经中试放大后才能应用。 （6）优先采用机械化、连续化自动作业线，暂不能实现机械化生产的品种，其工艺流程应尽量按流水线排布，减少原料，半成品在生产流程中停留的时间，避免变色、变味、变质现象发生。 （7）缩短工艺时间。罐装后需要杀菌的食品最好采用连续杀菌或高温短时杀菌，高浓缩操作的食品应采用真空浓缩以减少温度对产品色泽和口味的影响，特别是对热敏性的食品，需要注意。
生产方法选择和工艺流程确定原则 （8）结合我国国情。在进行产品工艺设计时，必须以我国具体情况出发，在市场消费水平，相关机械设备及电气仪表制造能力，劳动就业与生产自动化水平关系等方面做出恰当的衡量，综合考虑。在引进国外先进技术和设备时，要考虑是否适合我国生产实际，并注意消化吸收，以缩短与发达国家的水平差距。 （9）确保安全生产，保证人身和设备安全。
生产工艺流程设计 生产方法确定以后，就开始工艺流程的设计。有如下内容： （一）确定生产线数目：根据产品方案及生产规模，视生产实际情况，结合投资大小，确定生产线及生产线数目。如果产量大，可采用几条生产线，以便生产调剂，设备护理等。 （二）确定生产线自动化程度：生产线有间歇和连续两种。在确定生产线自动化程度时，根据生产特点和技术成熟性，结合生产规模，一般采用先进、经济、合理的自动化生产线，高品质产品生产配以自动化在线检测，以保证产品质量。 （三）工艺流程图的设计：工艺流程图的设计主要包括生产工艺流程示意图，生产工艺流程草图和带控制点生产工艺流程图三个阶段。
生产工艺流程示意图 又称方框流程图，在物料衡算前进行。主要是定性表述由原料转变为半成品的过程及应用的相关设备。它只是定性的生产工艺表述，不要求正确的比例绘制。主要包括生产过程中需要经过哪些单位操作，各单位操作中的流程方案及所需型号的表述。 内容包括工序名称、完成该工序工艺操作手段（手工或机械设备名称）、物料流向、工艺条件等。方框图中，应以箭头表示物料流动方向，其中以粗实线表示物料由原料到成品的主要流动方向，细实线表示中间产物，辅助料,废料的流动方向。
工艺流程草图由四个部分组： 生产工艺流程图、图例、设备一览表和必须的文字证明，绘制工艺流程早图时要求如下： A 表示出厂房各层楼面的标高 B 用细实线画出设备示意图 C 用粗实线画出物料流程管理，并画出流向箭头。用细实线画 水、汽、空气等动力管线，并画出流向箭头。 D 绘制设备和管道上主要阀门、控制仪表及管路附件。 E 对必要的部分，而又不能用图线表达时，用文字注释。如“三废”、副产物的去向等。 F 附注图例，并按图标绘出。常采用1：50，1：100，1：200等。
具体绘制工艺流程草图的步骤如下： 生产工艺设备流程图包括：有关设备的基本外形，工序名称、物料流向等。必要时，还应表示各设备间位置距离及其高度。设备外形以简单直观为准。 生产工艺设备流程图画法是：将生产设备按生产流程顺序和高低位置是在图面自左至右的展开，用细线绘制，绘出显示设备形状特征的简单外形，可按比例画，也可不按比例，设备的排列位置在图上表示出来，原、辅料和介质流向用粗实线表示，表示不同介质流向的管线在图上不能相交，交接处用细实线或圆弧避开，图上的设备应注明名称或设备编号。
生产工艺流程图 又称带控制点的工艺流程图，是初步设计的重要内容。 是在经过多次反复比较、修改，确认设计合理无误后绘制正式设计结果，它更加全面、完整、合理、是设备布置和管道设计的依据，并可供施工安装、生产操时参考。
关于物料计算 物料衡算包括该产品原辅料和包装材料的计算。通过物料衡算，可以确定各种主要物料的采购运输和仓库储存量，并对生产过程中所需的设备和劳动力定员的需要量提供计算依据。 计算物料时，必须使原、辅料的质量与经过加工处理后所得成品和损耗量相平衡。加工过程中投入的辅助料按正值计算，加工过程中的物料损失，以负值计入。这样，可以计算出原料和辅料的消耗定额，绘制出原、辅料耗用表和物料平衡图。并为下一步设备计算、热量计算、管路设计等提供依据和条件。还为劳动定员、生产班次、成本核算提供计算依据。因此，物料衡算在工艺设计中是一项既细致又重要的工作。
计算方法 物料衡算的基本资料是“技术经济定额指标” ，而技术经济定额指又是工厂在生产实践中积累起来的经验数据，这些数据因具体条件而异，如地区差别、机械化程度、原料品种、成熟度、新鲜度及操作条件等不同，选用时要根据具体条件而定，一般老厂改造按该厂原有的技术经济定额为计算依据，新建厂则参考相同类型、相近条件工厂的有关技术经济定额指标，再以新建厂的实际情况作修正。 在物料衡算时，计算对象可以是全厂、全车间、某一生产线、某一产品，在一年或一月或一日或一个班次，也可以是单位批次的物料数量。一般新建食品工厂的工艺设计都是以“班”产量为基准。例如：
计算方法 每班耗用原料量（kg／班）=单位产品耗用原料量（kg／t）×班产量（t／班）； 每班耗用各种辅料量(kg／斑)=单位产品耗用各种辅料量（kg／t）×班产量（t／班）； 每班耗用包装容器量(只／班)=单位产品耗用包装容器量（只／t）×班产量（t／班）×（1十0．1％损耗）。 单位产品耗用的各种包装材料、包装容器也可仿照上述方法计算。若一种原料生产两种以上产品，则需分别求出各产品的用量，再汇总求得。另外，在物料计算的时候，也有用原料利用率作为计算基础。
计算结果的表示 物料计算结果通常用物料平衡图或物料平衡表来表示。 物料平衡图是根据任何一种物料的重量与经过加工处理后所得的成品及少量损耗之和在数值上是相等的原理来绘制的，平衡图的内容包括：物料名称、质量、成品质量、物料的流向、投料顺序等项。绘制物料平衡图时，实线箭头表示物料主流向，必要时用细实线表示物料支流向 。
名称 计算 单位 主、辅原料 产品 食 品 损失1 损失2 损失 3 批次 质量 百分比 班次 质量 百分比 物料平衡表是物料平衡计算的另一种表示形式，其内容与平衡图相同 物料平衡表
设备生产能力计算及选型 物料衡算是设备选型的根据，而设备选型则要符合工艺的要求。设备选型是保证产品质量的关键和体现生产水平的标准，又是工艺布置的基础，并且为动力配电，水、汽用量计算提供依据。 设备选型应根据每一个品种单位时间（小时或分）产量的物料平衡情况和设备生产能力采确定所需设备的台数。若有几种产品都需要共同的设备，在不同时间使用时，应按处理量最大的品种所需要的台数来确定。对生产中的关键设备，除按实际生产能力所需的台数配备外，还应考虑有备用设备。一般后道工序设备的生产能力要略大于前道工序，以防物料积压。
设备选型及设备设计的原则 食品工厂生产设备大体可分四个类型：计量和贮存设备；通用机械设备；定型专用设备和非标准专业设备。在选择设备时，要按照下列原则进行： 满足工艺要求，保证产品的质量和产量。 一般大型食品工厂应选用较先进的，机械化程度高的设备；中型厂则看具体条件，一些主要产品可选用机械化、连续化程度较高的设备；小型厂则选用较简单的设备。 所选设备能充分利用原料，能耗少，效率高，体积小，维修方便，劳动强度低，并能一机多用。
所选设备应符合食品卫生要求，易清洗装拆，与食品接触的材料要不易腐蚀，不致对食品造成污染。所选设备应符合食品卫生要求，易清洗装拆，与食品接触的材料要不易腐蚀，不致对食品造成污染。 设备结构合理，材料性能可适应各种工作条件（如温度、湿度、压力、酸碱度等）。 在温度、压力，真空度，浓度，时间、速度、流量、液位，计数和程序等方面有合理的控制系统，并尽量采用自动控制方式。
设备生产能力的计算 食品工厂所用设备的生产能力，有些一看铭牌就可知道，但有些设备的生产能力随物料、产品品种、生产工艺条件等而改变，例如流槽、输送带、杀菌锅等等。
食品工厂主要设备的选择 食品工厂生产的产品种类多,使用的设备各式各样。设备生产厂家普及国内外，其型号、规格不一，设计者应正确选择设备，满足工艺要求，确保食品厂产品的产量和质量，下面主要是罐头厂来介绍。
罐头工厂主要设备 输送设备：罐头工厂主要输送设备一般分为固体输送设备和液体输送设备两大类。 固体输送设备：固体输送设备由于其用途和功能不同，又可分为带式输送机、斗式输送机和螺旋输送机等。 （１）带式输送机：带式输送机是食品厂中应用最广的一种连续输送机械，它常用于块状，颗粒状等物料及整件物料进行水平方向或倾斜方向运送。同时，还可用作拣选工作台、清洗和预处理操作台等。在罐头厂，该机械常用在原料预处理、拣选，装填各工段以及成品包装仓库等处。
（２）斗式升送机 在食品厂连续化生产中，该机械用于需要在不同高度来装运物料，使物料由一台机械运送到另一台机械上，或由地面运送到楼上等。 （３）螺旋输送机 适用于需要密闭运输的物料，如粒状和颗粒状物料。
液体输送设备 液体输送设备常用的有流送槽、真空吸料装置和泵等。 （１）流送槽：流送槽是属于水力输送物料的装置，用于把原料从堆放场送到清洗机或预煮机中，适用于蕃茄、蘑菇、菠萝和其他块茎类原料的输送。 （２）真空吸料装置：这是一种简易的流体输送方法。只要厂内有真空系统，除了可以对流体进行短距离输送及提升一定的高度之外，如果原有输送装置是密闭的，还可以直接利用这些设备进行真空吸料，不需增添其他设备。它的缺点是输送距离或提升高度不大，效率低。
（３）泵：食品厂常用泵有离心奶泵，螺杆泵、齿轮泵等。（３）泵：食品厂常用泵有离心奶泵，螺杆泵、齿轮泵等。 ①离心奶泵在食品厂用于液体的输送，在乳品厂应用尤为广泛，其工作原理和用途，与一般离心泵相同，其不同之处是凡与液体接触部分，均由不锈钢制造，确保食品卫生，故又称卫生泵。 ②螺杆泵是一种回转容积式泵，是利用一根或数根螺杆的相互啮合使空间容积发生变化来输送液体。目前，食品厂中大多是单螺杆卧式泵，用于高粘稠液体及带有固体物料的酱体的输送。如在蕃茄酱连续生产流水线上常采用此泵。 ③齿轮泵亦属于回转容积式泵，在食品厂中主要用来输送粘稠液体，如油类、糖浆等。
清洗和原料预处理设备 食品原料在其生长，成熟、运输及贮藏过程中，会受到尘埃，砂土、微生物及其他污物的污染。因此，在加工前必须进行清洗。此外，为保证食品容器清洁和防止肉类罐头产生油商标等质量事故，都必须有相应的清洗机械与设备。 常用的清洗设备有鼓风式清洗机、空罐清洗机，全自动洗瓶机、实罐清洗机等。鼓风式清洗机，是利用空气进行搅拌，既可加速污物从原料上洗去，又可使原料在强烈翻动时其完整性不被破坏，因而最适合于果蔬原料的清洗；全自动洗瓶机，可用于果汁，汽水，牛奶，啤酒等玻璃瓶的清洗，对新瓶和回收瓶均可使用。
常用的原料预处理设备有分级机（又分滚筒式分级机、摆动筛、三辊筒式分级机、花生米色选机等）、切片机（蘑菇定向切片机、菠萝切片机，青刀豆切端机等）、绞肉机、打浆机，榨汁机，果蔬去皮机，分离机（桔油分离、奶油分离机等），斩拌机、真空搅拌机等。常用的原料预处理设备有分级机（又分滚筒式分级机、摆动筛、三辊筒式分级机、花生米色选机等）、切片机（蘑菇定向切片机、菠萝切片机，青刀豆切端机等）、绞肉机、打浆机，榨汁机，果蔬去皮机，分离机（桔油分离、奶油分离机等），斩拌机、真空搅拌机等。 滚筒式分级机，分级效率高，目前广泛用于蘑菇和青豆等的分级；三辊筒式分级机适用于球形或近似球形体的果蔬原料，如苹果、柑桔、蕃茄、桃子和菠萝等按直径大小不同进行分级；斩拌机和真空搅拌机是午餐肉的专用设备。
热处理设备 食品工厂热处理设备主要用于原料脱水、抑制或杀灭微生物、排除食品组织中空气、破坏酶活力、保持产品颜色和方便其他工序的操作等。它包括预煮、预热、蒸发浓缩、干燥、排气和杀菌等设备。 常用的热处理设备有列管式与板式热交换器、辊筒式杀菌器、夹层锅、连续预煮机（分链带式和螺旋式），真空浓缩设备（按加热器结构分，有：盘管式、中央循环式、升膜式、降膜式、片式、刮板式、外加热式等等）、排气设备、杀菌设备（立式、卧式、常压连续式、回转式等等）等。
