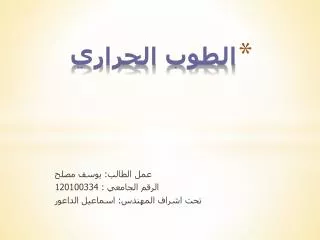

الطوب الحراري عمل الطالب: يوسف مصلح الرقم الجامعي : 120100334 تحت اشراف المهندس: اسماعيل الداعور
ماهو الطوب الحراري ومما يتكون :- • الطوب الحراري ويسمى ايضا (المقاوم للحرارة) هو ذلك الطوب الذي يصمد امام اعلى درجات الحراة والتي تتراوح ما بين 1100درجة مئوية الي 2200 درجة مئوية وله ايضا مقاومة عالية للاضرار الكيماوية والتأكل الفيزيائي والمتغيرات الحرارية الدورية (التغيرات السريعة في درجات الحرارة) . تعريف الطوب الحراري
ويستعمل الطوب الحرارى فى عدد كبير ومختلف من المنشآت والمواقد والأفران الصناعية ، ويوضع الطوب الحرارى الصغير الحجم على الأجزاء الخارجية من مكوكات الفضاء فى الولايات المتحدة لحمايتها من درجات الحرارة العالية. • ويختلف تكوين الطوب الحرارى باختلاف طرق استعماله ، إذ تصنع الأنواع الرئيسية منه من مواد خام مثل الألومينا والكربون وخام الكروم والدولميت والطين المشوى والسليكا والزركون.
1-ألومنيا:- وهي مادةالطين عندما تضاف لا الماء تعطي عجينة الطوبة سهولة للحرقولكن عندما تجف تتشقق وتعوج. • 2- السيلكا :- وهي مادة الرمل وعندما تخلط مع الومنيا تعطي الطوبة قوة وصلابة وتمنع التشقق والاعوجاج. • 3- أوكسيدالحديد :-وهي المادة التي تعطي الطوبة اللون الاحمر بعد الحرق. • 4- الكالسيوم :- لا يفضل وجوده متكلسا في عجينة الطوبة كمثل وجود الصدف والقواقع البحرية التي تتحول في عملية الحريق الي جير حي وعندما ترش الطوبة بالماء للاستعمال تتحول هذه المادة الي جير مصفي الذي يؤدي الي ضعف الطوبة . مكونات الطوب الحراري
5- الصوديوم :- لا يفضل زيادته في عجينة الطوبة لان ذلك يؤدي الي تمليحها وتغطية سطحها بالملح الأبيض. • 6- الماغنيسيوم :- وهو المادة التي تعطي الطوبة اللون الاصفر وزيادته تؤدي الي تمليح الطوبة كالصوديوم. • 7- المنجنيز :- وهو يقوم باعطاء الطوبة اللون الاسود. • 8- البوتاسيوم :- وهي المادة التي تعتبر مهمه جدا في تكوين الخلطة للطوبة.
يستخدم الطوب الحرارى فى تبطين المداخن والافران عالية الحرارة مثل الحديد والصلب. • ومصانع الاسمنت ومصانع الطوب الحرارى ومصانع الطوب الطفلى وشركات البترول. • وشركات السكر وفى صناعة المسبوكات وغيرهم من الشركات الاخرى. • تبطين حرارى للافران الخاصة بمعالجة المعادن وكذلك افران التجارب بالمعامل بالشركات. • ويستخدم طوب خاص لمقاومة الاحماض باشكال ومقاسات وانواع معينة. • كما يستحدم الطوب الطوب الحرارى فى اعمال الافران اكهربائية استخدامات الطوب الحراري
كما يستحدم الطوب الطوب الحرارى فى بعض الاعمال الخاصة جدا. • للوجهات الخاصة بالمنشات المدنية والصناعية والشاليهات والفيلات و القصور والعمارات والقرى السياحية. • كما يستخدم الطوب الحرارى فى اعمال الدفايات التى تعمل بالخشب. • كما يستخدم الطوب الحرارى فى اعمال الشويات وكذلك فى اعمال افران البيتزا الايطالى. • وكذلك توجد اعمال خاصة فى الحراريات تستخدم فيها الياف حرارى.
هي الخرسانة المقاومة للحرارة وتسمي REFRABUXITE 85 المادة الاساسية للخام هي هيدروكسيد الالمونيوم والتي تعمل كفاصل تمدد حيث لا يزيد حجم حبيباتها عن 7ملم ولها خواص فيزيائية حيث توضح لنا ان نسبة ماء الخلط المضافة للمادة من 5.5-7.0% ومتطلبات المواد 2.45 t/m3 , وايضا لها خواص كيميائية حيث ان نسبة اوكسد الالمونيوم=45—50 والسيلكون = 45-50 واوكسيد الحديد يكون < 1.5 اما بالنسبة لي كثافتها بعد ان تصل الي درجة حرارة 1000 تكون = 2.33g/cm3 ونسبة الفراغات = 15.0% اما بالنسبة لنسبةالتمدد التي يمكن ان تصل اليها عند درجة حرارة 1000=0.55% ونسبة توصيلها للحرارة عند درجة حرارة 1000=1.9% وتكون ايضا جافة وجاهزة للاستخدام بعد اضافة الماء. الخرسانة المستخدمة
يوجد لدينا عدة انواع من المواد اللاحمة نزكر منها علي سبيل المثال النواع التالية:- • النوعالاول :من المواد اللاحمة يسمي CX-RS morter وتستخدم هذه المادة مع نوع الطوب الذي يسمي بـKRONEX 40 ,KRONEX 35 ,KRONEX 35S ,KRONEX 30 ,KRONEX 25 وهذه المادة تكون جافة وجاهزه للاستخدام بعد اضافت الماء الصالحة. • النوعالثاني :من المواد اللاحمة يسمي KX-RS morter وهذا النوع من المونة يستخدم مع الطوب عالي الالمونيا ومن الطوب الذي يمكن لهذه المادة ان تعمل معها KRONEX 87 , KRONEX87CR , KRONEX 85 , KRONEX 85 S , KRONEX 70 , KRONEX 70 S , KRONEX60 , KRONEX 50 , KRONEX 50 S هذه المادة تكون جاهزة للاستخدام بعد اضافة الماء الصالحة بالنسبة المطلوبة. المواد اللاحمة
النوع الثالث : من هذه المادة تسمي بــ OX-RS morter وهذه المادة لها نوع خاص من الطوب لكي تستخدم فيه وهو نوعين REFRATHERM 50 REFRATHERM 50 S وهذا النوع ايضا يكون جافا وجاهز للاستخدام بعد اضافة الماء الصالحة.
TOPMAG AF • ALMAG • FERROMAG • FORMAG • MAGNUM • MAGPURE • PERILEX • REFRAMAG ومن الأنواع المشهورة في الشركات العالمية والاكثر استخداما في المشاريع:-
