Umělé neuronové sítě a Support Vector Machines

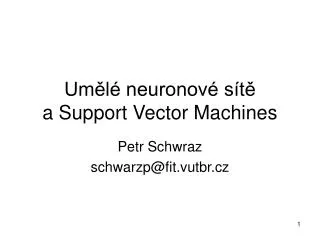

1. Umělé neuronové sítě a Support Vector Machines Petr Schwraz schwarzp@fit.vutbr.cz

2. f() y Perceptron (1 neuron) xi – vstupy neuronu wi – váhy jednotlivých vstupů b – aktivační práh f() – nelineární funkce

3. Co umí perceptron? • Chceme klasifikovat mezi dvěmi třídami, řekněme, že: pokud y>=0, vstupní vektor spadá do třídy 1. pokud y<0, vstupní vektor spadá do třídy 2. • Pro zjednodušení náš vstupní vektor má pouze dvě dimenze, předpokládejme f(a)=a • Kde je hranice mezi třídami?

4. x2 x1 Co umí perceptron? II • hranice mezi třídami je přímka => lze řešit pouze lineárně separovatelný problém =>

5. Transformační funkce f(a) • Nejprve bez ni: f(a) = a, w1=2, w2=4, b=5

6. Transformační funkce f(a) II • Sigmoida • Omezuje dynamický rozsah výstupu neuronu v místě, kde si je neuron jist

7. Třívrstvá dopředná neuronová síť • je schopna aproximovat libovolnou nelineární funkci • první vrstva pouze kopíruje vstup, dvě vrstvy neuronů • M výstupních neuronů 1 2 3 vstupní x1 y1 x2 y2 xN yM

8. b1=5 b3=0 2 x1 1 ¨4 1 2 -2 x2 b2=8 Co umí třívrstvá síť • Neurony ve druhé vrstvě (skryté) mají přenosovou funkci Sigmoidu, výstupní neuron má lineární přenosovou funkci

9. Trénování síté • Pro experiment je potřeba mít tři sady dat: trénovací, krosvalidační, testovací • Sady obsahují vektory parametrů a požadované výstupní vektory neuronové sítě (targets) • Je dobré data nejprve normalizovat • Je potřeba správně zvolit chybovou funkci • Je potřeba správně zvolit trénovací algoritmus

10. Normalizace dat • z každého vektoru se odečte vektor středních hodnot odhadnutý na trénovací sadě a pak se vektor podělí vektorem směrodatných odchylek • Dynamický rozsah hodnot se přizpůsobí dynamickému rozsahu vah bez normalizace

11. target pro třídu 1 y-t 0 target pro třídu 2 Kriteriální funkce • ; t je target (chtěná hodnota) • nejmenší čtverce (minimum square error) • chybová funkce je citlivá na vyvážení dat setu pro jednotlivé třídy • je citlivá na distribuci dat uvnitř tříd

12. Back propagation • Váhy a prahy sítě se nainicializují náhodně • Pošlou se data skrze síť • Vypočte se chyba • Chyba se pošle zpět sítí • Podle chyby se upraví jednotlivé váhy a prahy

13. Zpětné šíření chyby Zjednodušení zápisu: w0=b, x0=1 Hledáme minimum chyby kde yi je výstup i-tého neuronu výstupní vrstvy, ti je chtěná hodnota i-tého neuronu výstupní vrstvy, je váha z j-tého neuronu skryté vrstvy k i-tému neuronu výstupní vrstvy, je výstup z j-tého neuronu skryté vrstvy

14. Zpětné šíření chyby II Chyba váh mezi skrytou a výstupní vrstvou: oh – output-hidden Chyby neuronů ve skryté vrstvě: Chyby vah mezi vstupní a skrytou vrstvou: hi –hidden-input

15. Úprava vah • Úpravu vah lze dělat: • po předložení všech vektorů trénovací sady (chyby se akumulují) • ´- nejsprávnější přístup, ale pomalý • po každém vektoru • - rychlé trénování • - riziko, že se síť natrénuje na posledních pár vektorů z trénovací sady • - nelze optimálně využít cache procesoru • 3. po předložení několika vektorů

16. Ochrana proti přetrénování • používá se krosvalidační sada • algoritmus New Bob: • proved jednu iteraci trénovaní • zjisti úspěšnost NN na CV sadě - pokud přírustek je menší než 0.5%, sniž rychlost trénování na ½ ( ) - pokud přírustek opětovně menší než 0.5%, zastav trénování • jdi na 1.

17. Implementace NN • Trénovací algoritmus a i dopředný průchod sítí lze zapsat maticově (viz. diplomová práce - Stanislav Kontár), používají se akcelerované knihovny pro maticový počet (BLAS, ATLAS) • Optimální využití cache procesoru • Zarovnaní všech paměťových struktur na 16-ky bytes pro SIMD instrukce procesoru (SSE) • Software: Matlab, QuickNet, SNet

18. Pravděpodobnostní interpretace výstupů neuronových sítí • Ze statistiky: pravděpodobnost lze transformovat z intervalu 0÷1 do intervalu -∞÷∞ pomocí funkce logit, kde se dobře modeluje: • a nazpět: vzorec je již použitá Sigmoida

19. SoftMax • Chceme aby součet všech výstupů NN byl 1: • Lze zajistit SoftMaxem - nelineární funkcí na výstupu NN, která jednotlivé výstupy spojuje: • SoftMax se většinou pojí s Cross-entropy chybovým kritériem: - klade větší důraz na chyby z hlediska pravděpodobnosti – když je má být výstup 1, nikdy nemůže být 0

20. y Support Vector Machines • SVM je perceptron (jeden neuron) s lineární výstupní funkcí • Rozdíl a výhoda je v trénovacím algoritmu !!! • V základní verzi zvládne pouze lineárně separovatelnou, a dvě nepřekrývající se třídy

21. SVM – chybové kritérium • Maximalizuje mezeru (margin) mezi dvěmi shluky dat x2 x1

22. x2 w x1 Jak hýbat s mezerou mezi shluky? • Máme diskriminační linii, která je dána normálovým vektorem w (váhy) • I když se mění délka w (označíme |w|), tak sklon linie zůstává stejný (offset je dán prahem b) • Pokud se mění |w|, tak se linie posouvá • Tohoto můzeme využít!

23. Příklad ve 2D • Rovnice diskriminační linie • Pokud násobíme w libovolnou konstantou, směrnice přímky ( ) se nemění • Přímka se vzdaluje od počátku nepřímo úměrně |w|.

24. Geometrická reprezentace • Mámě dva body • Chceme aby pro jednu třídu dával klasifikátor hodnoty 1 a pro druhou -1: <w.x+>+b=+1, <w.x->+b=-1 • Hodnoty na výstupu klasifikátoru nemají odpovídající geometrický vztah k datům, proto normalizujeme vektor w jeho délkou x2 x+ x- x1

25. Geometrická reprezentace II

26. Trénování SVM • Minimalizujeme délku |w|, čímž roztahujeme mezeru mezi shluky, hledáme optimální b a zároveň zavádíme omezující podmínky, aby mezera „nešla“ do dat. • Minimalizace |w| je problematická, protože obsahuje odmocninu, proto raději budeme minimalizovat w2

27. Trénování SVM II • Minimalizujeme • S podmínkami: l je počet trénovacích vektorů • K minimalizaci se používá metoda Lagrangeových násobitelů (Lagrange multipliers)

28. Trénování SVM III – zápis pomocí Lagrangianu • Minimalizujeme • Podmínka • V místě řešení platí • Lagrangian:

29. Důalní úloha • Při minimalizaci se obvykle Lagrangian zderivuje, položí nule a najde minimum • Při trénování SVM se ale přechází na „duální úlohu“ nebo „duální problém“, která zjednodušuje řešení a umožňuje použití skalárních součinů mezi daty (tzv. jader nebo kernels) • Duální úloha má stejné řešení jako původní (primarní) úloha a existuje pro linearní nebo kvadratické úlohy.

30. Přechod na duální úlohu • Dosazením zpět do Lagrandgianu Dostali jsme funkci jedné proměnné, kterou maximalizujem s podmínkami a

31. Řešení • Řešením je vektor vah získaný váhováním trénovacích dat • Tato reprezentace umožňuje zavedení skalárních součinů mezi daty (jader, kernels) i při klasifikaci

32. Řešení II • Práh b nelze získat z duální úlohy, proto je nutné dosadit do podmínek primární úlohy.

33. x2 x1 Co jsou to Support Vectors? • Jsou to vektory které leží na okraji prázdné oblasti a přímo ovlivňují řešení • Pro ostatní vektory bude αi=0 a kdyby se vypustily ztrénovacího setu, výsledek by se nezměnil support vectors

34. ? 2D 3D Lineárně neseparovatelná úloha • Může být řešena mapováním dat do prostoru s více dimenzemi • Jádra mohou být počítána optimálně bez přímého mapování

35. Příklad jádra • Bod x=(x1, x2) • Projekce do vícedimenzionárního prostoru může být Φ(x)={x1, x2, x12,x22} • K(x, y) = <Φ(x). Φ(y)>= x1 y1+ x2 y2+ x12 y12+x22 y22,což potřebuje 8 nasobení a 4 součty • Toto muže být přepsáno na K(x, y) =x1 (y1+x1 y12)+x2 (y2+x2)y22, což potřebuje 6 nasobení a 3 součty

36. Překrývající se třídy • Pro překrývající třídy uvedene řešení selže. • Zavádějí se promněnné (slack variables), které oslabí omezující podmínky x2 ξi x1

37. Překrývající se třídy II • Minimalizujeme • S podmínkami: • První term maximalizuje mezeru mezi shluky dat a druhý minimalizuje takzvanou strukturální chybu • C udává důležitost strukturální chyby • Pokud je C velké, SVM funguje podobne jako perceptron

38. Použití • Výhodné při znalosti jednoho pozitivního vzoru a velkého množství negativních (rozbalancovaná data) • Při velmi velkých dimenzích vstupních vektorů • Při řídkých datech

39. Software • Existuje velni dobrá knihovna LibSVM http://www.csie.ntu.edu.tw/~cjlin/libsvm/

40. Závěr • Důležité je vždy nejdříve důkladně zapřemýšlet nad úlohou a podle toho zvolit správný klasifikátor, než se snažit bezhlavě optimalizovat náhodně vybraný klasifikátor na pro něj nevhodnou úlohu.
