  1. Odraz světla

  2. Odraz světla

  3. Zákon odrazu • Při odrazu světelného paprsku na rozhraní dvou prostředí se úhel odrazu rovná úhlu dopadu a odražený paprsek zůstává v rovině dopadu.

  4. Zákon odrazu

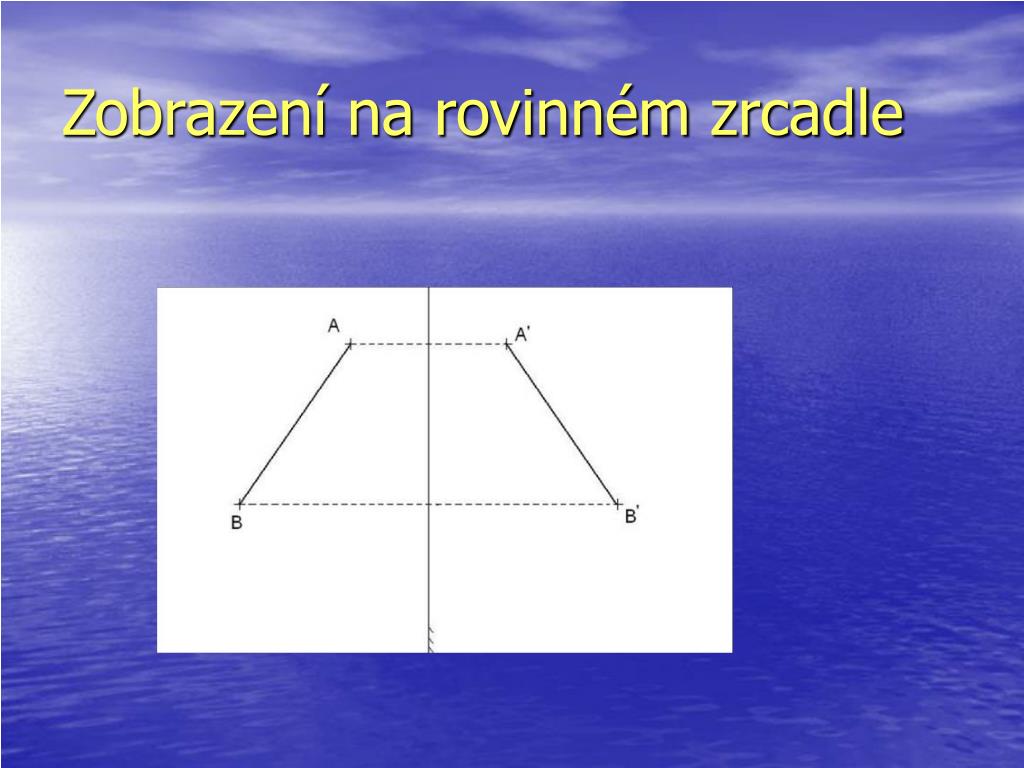

  5. Zobrazení na rovinném zrcadle

  6. Zobrazení na rovinném zrcadle • Předmět a obraz jsou souměrně sdružené podle roviny zrcadla • Obraz je zdánlivý, vzpřímený a stranově převrácený

  7. Periskop

  8. Kulová zrcadla • Vypuklé • Duté

  9. Duté zrcadlo

  10. Vypuklé zrcadlo

  11. Význačné paprsky u dutého zrcadla • Paprsek procházející rovnoběžně s optickou osou se odráží do ohniska

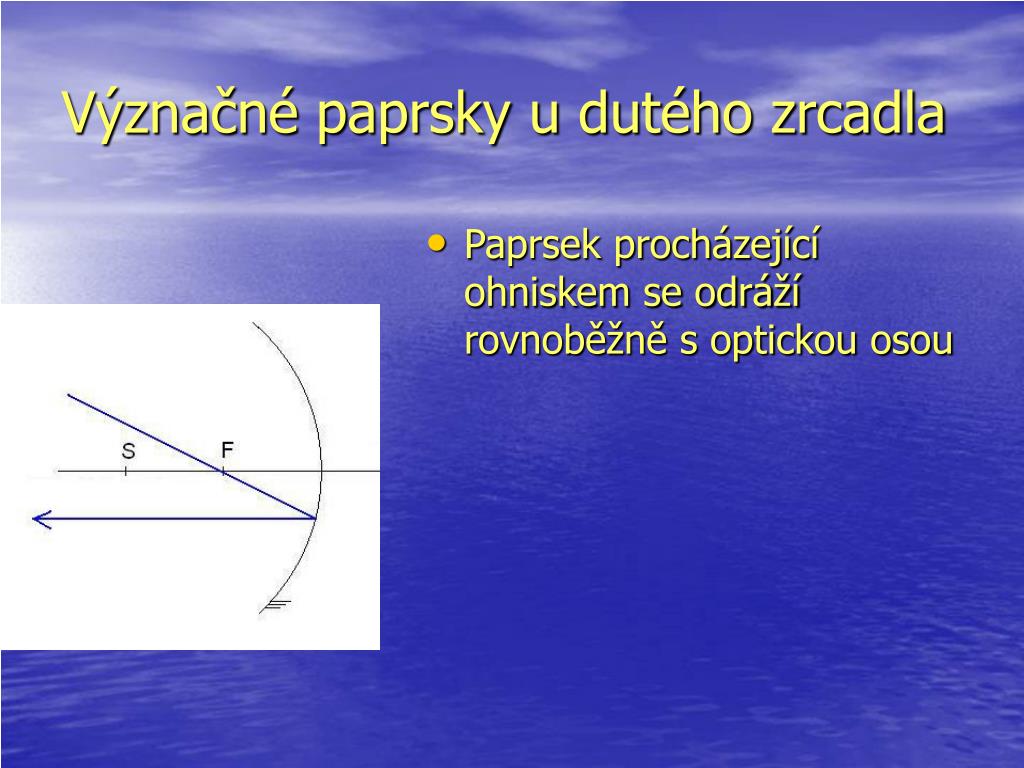

  12. Význačné paprsky u dutého zrcadla • Paprsek procházející ohniskem se odráží rovnoběžně s optickou osou

  13. Význačné paprsky u dutého zrcadla • Paprsek procházející středem křivosti se po odrazu vrací po stejné přímce

  14. Vlastnosti obrazů • Zmenšený • Zvětšený • Vzpřímený • Převrácený • Skutečný • Zdánlivý

  15. Zvětšený obraz • Obraz větší než předmět

  16. Zmenšený obraz • Obraz menší než předmět

  17. Vzpřímený obraz • Obraz nad optickou osou

  18. Převrácený obraz • Obraz pod optickou osou

  19. Skutečný obraz • Obraz před zrcadlem

  20. Zdánlivý obraz • Obraz za zrcadlem

  21. Zobrazení dutým zrcadlem • Zmenšený • Převrácený • Skutečný

  22. Zobrazení dutým zrcadlem • Zvětšený • Převrácený • Skutečný

  23. Zobrazení dutým zrcadlem • Obraz se nevytvoří

  24. Zobrazení dutým zrcadlem • Zvětšený • Vzpřímený • Zdánlivý

  25. Význačné paprsky u vypuklého zrcadla • Paprsek rovnoběžný s optickou osou se odráží od vypuklého zrcadla jako by vycházel z ohniska

  26. Význačné paprsky u vypuklého zrcadla • Paprsek směřující do ohniska se odráží rovnoběžně s optickou osou

  27. Význačné paprsky u vypuklého zrcadla • Paprsek směřující do středu křivosti se odráží po stejné dráze

  28. Zobrazení vypuklým zrcadlem • Zmenšený • Vzpřímený • Zdánlivý
