Presentation Transcript


5085690

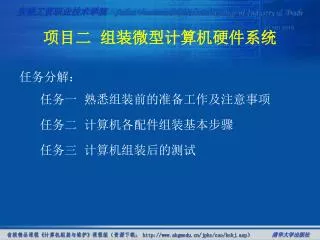

项目二组装微型计算机硬件系统

任务分解:

任务一 熟悉组装前的准备工作及注意事项

任务二 计算机各配件组装基本步骤

任务三 计算机组装后的测试


2 1 2 1

2.1 任务2-1 熟悉组装前的准备工作及注意事项

2.1.1 安装前的准备工作

计算机安装前的准备工作通常分为安装工具准备、安装配件准备、安装软件准备三部分。

1.安装工具的准备

①十字螺丝刀

② 实用吸球

③ 镊子

④ 钳子

⑤ 散热膏

⑥ 器皿

⑦ 软毛刷

⑧ 万用表

⑨ 清洁高压电动喷枪


2 1 1

2.1.1 安装前准备工作

2.装机配件的准备

计算机装机前,先将计算机配件、产品说明书和驱动程序光盘分别取出,摆放在铺垫了一层硬纸板、报纸或纯棉布的工作台上,不要使用化纤布或塑料布上,防止产生静电损坏配件,然后卸下配件上各种残留的绝缘胶带、泡沫材料及其他各种固定件。

硬件产品中附赠的零配件都是安装计算机系统所必备的,计算机上固定用的螺丝一般有三类:细纹螺丝、粗纹螺丝和铜柱。

任务一熟悉组装前的准备工作及注意事项


2 1 11

2.1.1 安装前准备工作

3. 装机软件的准备

任务一熟悉组装前的准备工作及注意事项


2 1 2

2.1.2 计算机安装注意事项

1. 正确查看主板说明书

2. 注意防止静电

3. 注意防止液体进入计算机内部

4. 注意安装元器件的有序摆放

任务一熟悉组装前的准备工作及注意事项


2 1 3

2.1.3 安装计算机的基本原则

1. 不能带电安装

在安装、拆卸电脑中的配件时,要注意电脑电源处于完全没电的状态,例如拔除电源上的电源线,或关闭电源插座上的电源,以避免造成配件的损坏。安装前去除身上的静电,可以手摸一下机箱的金属外壳,释放静电。

2. 不能粗暴安装

在安装CPU、内存、板卡等设备时,应先分析其正确的安装方法,以及看清周边配件的状况,然后再安装。如果出现不能插入或无法固定的情况,不宜用勉强大力安装,而应该仔细查找原因,以避免配件的损坏,或带来不必要的隐藏故障。

3. 加电测试前全面检查

检查CPU风扇、显卡、内存条等配件插得是否牢固,检查主板伤的跳线是否正确连接,检查元器件的信号线与电源线是否接好,检查机箱内是否有螺丝钉等杂物。

任务一熟悉组装前的准备工作及注意事项


2 2 2 2

2.2 任务2-2 计算机各配件组装基本步骤

计算机安装要遵循一定的步骤,一般装配时应遵循以下步骤:

(1) 将CPU和散热风扇、内存安装到主板上。

(2) 机箱电源的安装,主要是对机箱进行拆封,并且将电源安装在机箱里。

(3) 将主板安装固定在机箱底板上。

(4) 各种板卡(显卡、声卡、网卡)的安装。

(5) 驱动器的安装,主要针对硬盘、光驱进行安装。

(6) 机箱前置面板与主板间的连线,即各种指示灯、电源开关线。PC喇叭的连接,以及硬盘、光驱电源线和数据线的连接。

(7) 输入输出设备的安装,即键盘、鼠标、显示器的安装。

(8) 加电显示测试,若显示器能够正常显示,表明初装已经正确,此时进入BIOS进行系统初始设置。

(9) 安装机箱挡板等整理工作。

注意:步骤1和2的顺序可以互换。计算机安装可以采用最小系统设备安装,包括主板、CPU(散热器)、内存、显卡、显示器、电源,下面详细叙述最小系统设备安装的过程。


2 2 1

2.2.1 安装电源

一般情况下,在购买机箱时,可以选择已装好电源的机箱。当然,需要计算机高配置的用户可以选择购买,如何识别电源的种类呢?ATX12V 2.0版仍然是ATX电源规范的一种,在本质上,ATX12V 2.0规范就是为了解决CPU功耗极度高涨的问题而制定的。与ATX12V 1.3版本相比,ATX12V 2.0版本最明显的改进就是+12V增加了一路单独的输出,即采用了双路输出,其中一路+12V(称为+12V1)专门为CPU供电,而另一路+12V2则为其它设备供电。这款航嘉电源,采用双路+12V供电,分别各自提供大约18A稳定电流。另外,3.3V和待机供电的+5V分别提供18A和12A稳定电路。电源铭牌上面标有100~240V和50/60Hz以及5~6A的字样,这说明这款电源是一款宽幅电源,适应电压范围在100~240V之间,电流在5~6A之间,如图2-2-1所示。

任务二 计算机各配件组装基本步骤


2 2 11

2.2.1 安装电源

1. 机箱

著名的十大机箱品牌:金河田(GOLDEN FIELD,东莞金河田公司)、酷冷至尊 (CoolerMaster,台湾讯凯国际股份有限公司) 、Tt(Thermaltake,台湾曜越科技) 、航嘉-百盛 (深圳市航嘉驰源科技有限公司) 、多彩 (Dulex,深圳) 、大水牛 (Bufffalo,广州七喜公司)、爱国者 (aigo,中国驰名商标) 、技展 (SPLG ,深圳市技展电子科技有限公司) 、富士康 (Foxconn,台湾鸿海集团) 、华硕(ASUS ,台湾)。

机箱的结构基本由主机板、顶板、底板、后窗板、光驱架、硬盘架等组成,松开螺丝就可以分别将机箱的两个侧面板卸下来。有些机箱是采用一体成型的倒U型外壳。不管机箱如何设计的,一般都能从两侧进入要放置PC设备的内部空间。打开机箱后,就会看到机箱内部的配件,除电源线和螺丝钉外,有时还会看到一组机箱固定架,如图2-2-2所示。

任务二 计算机各配件组装基本步骤


2 2 12

2.2.1 安装电源

2. 电源安装步骤

现在电脑电源盒分两种,一种是传统的普通电源(AT电源),给普通结构的AT主板使用;另一种是新型的ATX电源。

机箱中放置电源的位置通常位于机箱尾部的上端。电源末端四个角上各有一个螺丝孔,它们通常呈梯形排列,所以安装时要注意方向性。

先将电源放进机箱上的电源位置,并将电源上的螺丝固定孔与机箱上的固定孔对正。再拧上一颗螺钉固定住电源(不要拧紧),然后将其余3颗螺钉孔对正位置,分别拧上螺钉。安装螺钉时,应遵循对角安装,逐步拧紧的原则,不要一次性把螺钉拧得过紧,如图2-2-4所示。

任务二 计算机各配件组装基本步骤


2 2 13

2.2.1 安装电源

2. 电源安装步骤(续)

需要注意的是:有些电源有两个风扇,或者有一个排风口,其中一个风扇或排风口应对着主板。在将电源放入机箱过程中,要注意电源放入的方向,放入后稍稍调整,让电源上的4个螺钉和机箱上的固定孔分别对齐。

【注意】

上螺丝的时候有个原则,就是先不要上紧,要所有螺丝都到位后再逐一上紧。正确的做法是每颗螺丝先拧到一半状态,第二遍将其拧到头不能动为止,这样做虽然费事,但不会将螺丝口拧坏。安装其他某些配件,如硬盘、光驱、软驱等也是一样。

任务二 计算机各配件组装基本步骤


2 2 2 cpu

2.2.2 安装CPU和散热风扇

1. 安装CPU

以桌子为工作台,还要准备一块绝缘的泡沫或海绵垫用来放主板。主板的包装盒里就有这样的泡沫。

下面借助技嘉H61M-d2-b3主板上安装CPU型号为Intel Core i3 2100为例,该主板基于蓝色PCB,搭配Micro ATX小板设计,采用H61芯片,支持LGA 1155接口全系列处理器;供电方面,主板采用4+1+1相供电设计,主板见图2-2-6所示 。

右图是技嘉GA-H61M-d2-b3主板,其是一款支持Socket 1155处理器的主板,仔细观察主板上的CPU插座,如图2-2-7所示。这个针对LGA 1155 CPU的“插座”名叫Socket H2,Socket H2并没有像Socket 478 拥有散热扣座,只留有四个安装散热器的孔。

任务二 计算机各配件组装基本步骤


2 2 2 cpu1

2.2.2 安装CPU和散热风扇

1. 安装CPU (续)

此主板上安装的CPU型号为Intel Core i3 2100。仔细观察,在CPU处理器的一角上有一个三角形的标识,另外仔细观察主板上的CPU插座,同样会发现一个三角形的标识,如图2-2-8所示。在安装时,处理器上印有三角标识的那个角要与主板上印有三角标识的那个角对齐,然后慢慢的将处理器轻压到位。

任务二 计算机各配件组装基本步骤


2 2 2 cpu2

2.2.2 安装CPU和散热风扇

1. 安装CPU (续)

步骤一将Socket T插座侧边的固定拉杆拉起,约与插座成90度角,一手将金属上盖打开,对准缺口并将 CPU平放置入 Socket T内,如图2-2-10所示。

步骤二 请注意避免让CPU 歪斜而造成针脚损坏,盖上 CPU固定上盖,将拉杆压回,如图2-2-11所示。

任务二 计算机各配件组装基本步骤


2 2 2 cpu3

2.2.2 安装CPU和散热风扇

2 安装CPU散热风扇

由于CPU工作时的温度比较高,所以要给CPU加上散热的风扇。不同系列的CPU有不同的风扇,主要表现在散热效果上。现在的CPU风扇功率是越来越大,原因就是CPU的工作频率在不断提升,工作负荷也越来越大,所以产生的热量也越来越多。通常建议采用原装风扇。

将散热器底座的四角对准主板相应的位置,然后固定散热风扇底座的四角扣钉即可。

固定好散热风扇后,还要将散热风扇的电源线整理捆扎好以后,再将散热风扇电源线接到主板上标有“CPU _FANS” 标识字符的电源供电接口上

任务二 计算机各配件组装基本步骤


2 2 3

2.2.3 安装内存条

内存基本上有SDRAM、DDR RAM、RDRAM三种,现在主流配置是DDR内存, DDR是英文全称Double Data Rate SDRAM的缩写,是双倍速率同步动态随机存储器的意思。

在主板上安装内存条的插槽有三种。目前最常用的是DIMM槽,DDR 3是240线的。以主流的DDR RAM安装为例,安装内存时,把内存条对准插槽,均匀用力插到底就可以了。同时插槽两端的卡子自动卡住内存条。

取下时,只要用力按下插槽两端的卡子,内存就会被推出插槽了。

安装内存的时候还要注意,两种规格不同的内存是不能同时安装在一起的,因为它们的工作速度是不相同的,如果把它们安装在一起,系统会不稳定,甚至无法启动。

任务二 计算机各配件组装基本步骤


2 2 4

2.2.4 安装主板

在机箱的侧面板上有不少孔,这是用来安装机箱中的铜柱,一般有六颗。在主板周围和中间也有一些安装孔,这些孔和机箱底部的一些圆孔相对应,那是用来固定主板的。

接着将机箱卧倒,双手平行托住主板,然后将主板直接平行朝上压在底板上,将主板放入机箱中并安放到位,可以通过机箱背部的主板挡板来确定。然后把主板放在底板上。同时要注意把主板的I/O接口对准机箱后面相应的位置。

任务二 计算机各配件组装基本步骤


2 2 41

2.2.4 安装主板

主板的外设接口要与机箱后面对应的挡板孔位对齐,最后用细纹螺丝拧到与铜柱相对应的孔位上,固定好主板。切忌螺丝上的过紧,以防止主板变形

【注意事项】

(1)有些主板上的定位圆孔周围未镀金属接地层或绝缘层,此类定位孔最好使用塑料定位卡;如果使用金属螺柱,注意不要使主板上的印刷电路与金属

螺柱、螺丝接触而产生短路,否则会对主板造成损坏。因此,必须用纸质绝缘垫圈加以绝缘后,再用螺丝固定主板。

(2)应尽量使用与本机箱配套的金属螺柱和塑料定位卡,不同机箱的金属螺柱和塑料定位卡的高度不一定相同,若使用了不同高度的金属螺柱和塑料定位卡,安装后的主板表面不平会导致很多故障,如内存条、显示卡与其插槽接触不好,主板变形等问题。此外金属螺柱和塑料定位卡的高度与本机不合适,还会造成安装困难。

任务二 计算机各配件组装基本步骤


2 2 5

2.2.5 安装各种板卡

板卡一般安装在机箱内部的扩展插槽上,安装方法基本一样,安装前,需要从机箱的背板去除适当的插槽挡板,再进行安装,这里以影驰 GT240 加强版显卡的安装为例进行介绍。

具体步骤如下:

① 从机箱后壳上移除对应PCI-E插槽上的扩充挡板及螺丝。

② 将显示卡很小心的对准PCI-E插槽并且很确保插入PCI-E插槽中。注意:

务必确认显卡上金手指的金属触点确实与PCI-E插槽接触在一起。

③ 用螺丝刀将螺丝锁上使PCI-E卡牢固地固定在机箱壳上。

任务二 计算机各配件组装基本步骤


2 2 6

2.2.6 安装驱动器

1. 硬盘的安装

现在主流主板都提供SATA(Serial ATA的缩写,串行ATA)硬盘接口,能安装SATA硬盘。将硬盘固定在机箱的3.5寸硬盘托架上。对于普通的机箱,只需要将硬盘放入机箱的3.5英寸托架中螺丝固定即可。很多用户使用了可折卸的3.5寸机箱托架,安装起硬盘来就更加简单,如图所示取下可折卸的

3.5寸机箱托架。将硬盘装入可折卸的3.5寸机箱托架中,使用螺丝固定硬盘,将装好硬盘的可折卸的3.5寸机箱托架装回机箱中,最后为硬盘连接上数据线和电源线。

任务二 计算机各配件组装基本步骤


2 2 61

2.2.6 安装驱动器

2. 光驱的安装

(1) 拆卸机箱前面板

(2) 将光驱装入机箱

(3) 固定光驱

(4) 安装连接线

任务二 计算机各配件组装基本步骤


2 2 7

2.2. 7 安装机箱前置面板与主板间的连接线

1.主板电源线和信号线的连接

将主板固定后,还需要将机箱上的电源开关、指示灯和电脑喇叭的信号控制线连接到主板上。需要连接的信号控制线英文标识,如表2-2所示(不同机箱的标示不完全一样)。

表2-2-1 前置面板信号控制线

任务二 计算机各配件组装基本步骤


2 2 71

2.2. 7 安装机箱前置面板与主板间的连接线

  • USB接口线的连接

首先要了解一下机箱上前置USB各个接线的定义。USB外设的数据线共有四条线,其中两条负责供电,另外两条负责数据传输。其中的红色线:电源正极(接线上的标识为:+5V或VCC);其中的黑色线:接地(标识为:Ground);其中的绿线(有的是蓝色线):正电压数据线(标识为:Data+或USB Port +);其中的白线(有的是黄色线):负电压数据线(标识为:Data-或USB Port -)。

机箱前置USB的连接一定要小心,要知道一旦接线出错,轻则无法使用USB设备,重则烧毁USB设备或主板。要正确地连接前置USB接口线,需要查看主板说明书及主板上的标识字符,观察发现F_USB1和F_USB2的字样,F_USB1表示前置面板的第1个USB接口,F_USB2表示前置面板的第2个USB接口。

任务二 计算机各配件组装基本步骤


2 2 8

2.2.8 安装输入输出设备

  • 1. 安装显示器:连接显示器后部的信号线到主机箱和连接显示器的电源到电源插座上即可。

  • 2. 连接键盘、鼠标:键盘和鼠标按接口类型,可以分为串口、PS/2、USB三类。

2.2.9 加电显示测试

完成上述步骤之后,计算机硬件系统基本就安装完成了。进一步检查连线无误之后,可以通电进行测试。如果开机之后不能正常显示、死机。说明基本系统不能正常工作,不能进行下一步安装。应根据故障现象查找故障原因:

(1) 电源风扇不转,电源指示灯不亮,可能是电源开关未打开或电源线未接通。

(2) 电源指示灯亮,但是无声无显示,说明主板电源接通,自检初始化未通过。需检查各连线是否连接正确,显示卡、内存条是否接触良好。

(3) 电源指示灯亮、喇叭鸣声,可能出现的故障有键盘错误、显示卡错误、内存错误、主板错误等等,若有显示可根据提示处理,若无显示则主要检查内存和显示卡。

(4) 电源风扇一转即停,说明机内有短路现象,应立即关闭电源,拔去电源插头。可能造成的原因有:

① 主板电源插接错误;

② 主板与机箱短路;

③ 主板、内存质量不佳;

④ 显示卡安装不当等原因。

一定要仔细检查,查到故障原因并排除后方能继续通电,否则会损坏设备。

任务二 计算机各配件组装基本步骤


2 2 10

2.2.10 整理工作

装机结束后,需要进行一些整理工作。

(1) 机箱内部的整理

用扎线带将电源线、面板开关、指示灯和驱动器信号排线捆扎好,由于SATA数据线材质较硬,很难像IDE数据线那样折起来放进电源与硬盘之间,方法是将其从主板电源接口下方绕一圈,解决了折SATA线的问题,这样有利于主机箱内的散热。机箱内部整理完成后,做到整洁、美观、牢靠。

(2) 装上机箱外壳和面板盖

用螺丝固定机箱的外壳,再盖上面板。到此为止,计算机的硬件组装就全部完成了,初步调试成功后,就可以进行软件方面的操作。

任务二 计算机各配件组装基本步骤


2 3 3

2.3 任务3 计算机组装后的测试

2.3.1 计算机测试软件的种类

(1)整机性能测试软件

整机性能测试软件主要用来测试整机的综合性能,可以对主板、CPU、内存、硬盘、CD-ROM/DVD、芯片组等进行测试,然后给出综合评判。目前常用的整机测试软件有EVEREST、AIDA32、SiSoftware Sandra和PCMark等。

(2)主板性能测试软件

测试主板最好是在英文Windows操作系统下进行,[email protected]Intel 815E主板,需要安装Intel Chipset Software Installation Utility 2.30.021b和Intel Ultra ATA Storage Driver 6.0。对于Via KT133主板,需要安装Via 4in1驱动。测试一款主板一般使用的软件包括WinBench 99 1.1、Winstone 99 1.2、Content Creation Winstone 2000、3DMark2000及游戏Quake 3 Arena,这样才能够对主板进行一个全方位的测试。对于所有的测试至少要运行2次,2次测试结果之间的误差不超过3%才能够被视为有效,否则将继续测试直到获得相对稳定的测试成绩。

Content Creation Winstone 2000考察的是系统在进行网页制作和其他多媒体应用时的整体性能。该测试套件包含6种应用程序脚本:Adobe Photoshop 5.0、Adobe Premiers 5.1、Macromedia Director 7.0、Macromedia Dream Weaver 2.0、Netscape Navigator 4.6和Sonic Foundry Sound Forge 4.5。在测试中Content Creation Winstone 2000会同时打开多个应用程序,并不断地在各个程序之间切换。Quake 3 Arena是一款典型的游戏测试软件,用它们来衡量系统运行OpenGL游戏的性能。在Quake 3 Arena下,可以测试Fastest、Fast、Normal和High Quality模式下各主板的性能。


2 3 1

2.3.1 计算机测试软件的种类

(3)CPU性能测试软件

其他CPU测试软件还有WCPUID等。当然,使用更加专业的测试软件更可靠些,例如Intel的CPU可以用Intel Processor Frequency ID Utility,AMD的CPU可以用AMD CPU Information Display Utility工具软件测试。

任务三 计算机组装后的测试


2 3 11

2.3.1 计算机测试软件的种类

(4)显示卡性能测试软件

游戏玩家型计算机用户最关心的莫过于显示卡性能,其测试软件的用来测试显示卡的各项性能,主要软件有3Dmark、FurMark、AquaMark3、ViewPref等。

任务三 计算机组装后的测试


2 3 12

2.3.1 计算机测试软件的种类

(5)硬盘性能测试软件

硬盘性能测试软件的主要功能有硬盘传输速率检测,寻道错误率、健康状态检测,温度检测及磁盘表面扫描等,可以让用户及早发现,诸如坏道、坏扇区、分区格式化错误等隐患。另外,还能检测出硬盘的固件版本、序列号、容量、缓存大小等。主流的测试工具,如HD tune软件。

(6)内存性能测试软件

Memtest 是少见的内存性能检测工具,它不但可以彻底检测出内存的稳定度,还可同时测试记忆的储存与检索资料的能力,让用户可以准确了解目前计算机上正在使用的内存到底可不可以信赖。

任务三 计算机组装后的测试


2 3 2

2.3.2 测试软件的使用方法

下面以检测软件EVEREST为例具体介绍测试软件的使用方法。

EVEREST是一款功能非常强大的计算机测试软件,EVEREST则拥有包括针对多媒体、安全性、数据库等多方面的检测,更可以通过多年积累的庞大数据库对较老的硬件进行正确识别并安装驱动。

单击主界面中左侧窗格中“计算机”图标,打开如图3-2-2所示的窗口。其中显示了8个子项目,分别为系统摘要、计算机名称、DMI、IPMI、超频、电源管理、便携式计算机和传感器。

任务三 计算机组装后的测试


2 3 21

2.3.2 测试软件的使用方法

EVEREST的监控页面需要通过点击软件左侧树形列表父菜单“计算机”下的子菜单“电源管理”才能够看到。在这个页面中还可以查看到系统的实时电压。

任务三 计算机组装后的测试


2 3 22

2.3.2 测试软件的使用方法

系统摘要:在左侧窗格中单击“摘要”,则在右窗格显示操作系统、主板、CPU、内存和等BOIS类型的主要信息,如图2-3-6所示。

任务三 计算机组装后的测试


2 3 23

2.3.2 测试软件的使用方法

计算机名称:单击左测窗格中的“计算机名称”,则在右窗格显示计算机的相关名称,如DNS域名等。

任务三 计算机组装后的测试


2 3 24

2.3.2 测试软件的使用方法

DMI是Intel(英特尔)公司开发用于连接主板南北桥的总线,采用点对点的连接方式,时钟频率为100MHz,由于它是基于PCI-Express总线,因此具有PCI-E总线的优势。单击左侧窗格中的“DMI”,则在右窗格显示计算机硬件的信息,包括CPU和缓存大小等

任务三 计算机组装后的测试


2 3 25

2.3.2 测试软件的使用方法

当不知道某个硬件的性能参数或驱动时,该软件会检测出这些数据并提供链接网址,只要单击链接就会转到相应的网站中去获得信息

任务三 计算机组装后的测试


2 3 26

2.3.2 测试软件的使用方法

传感器是把其他物理量转换成电学量便于测量或定量控制的装置。常见的有热敏电阻和集成温度传感器。单击左侧窗格中的“传感器”,则在右窗格显示CPU的温度等信息。

任务三 计算机组装后的测试


2 3 27

2.3.2 测试软件的使用方法

在“性能测试”项中,还有一个非常有用的功能,可以对CPU、内存进行对照测试。测试完成后,AIDA32会显示列表,该列表中的蓝色项表示其他计算机系统的内存读取或写入时间,从而获取对比信息,红色方框是CPU型号以及主板型号。
