ТЕХНИЧЕСКОЕ ЗАДАНИЕ. ТЕХНИЧЕСКОЕ ЗАДАНИЕ. ЛОТ №1 Вывеска для дилерского эксклюзивного пункта продаж по адресу: г. Макаров, Киевская область, ул. Фрунзе, 40/2. ТЕХНИЧЕСКОЕ ЗАДАНИЕ. Формат изделия : 7280х2020 мм , 6150х2020 мм. Технические требования к изготовлению световой вывески.
E N D

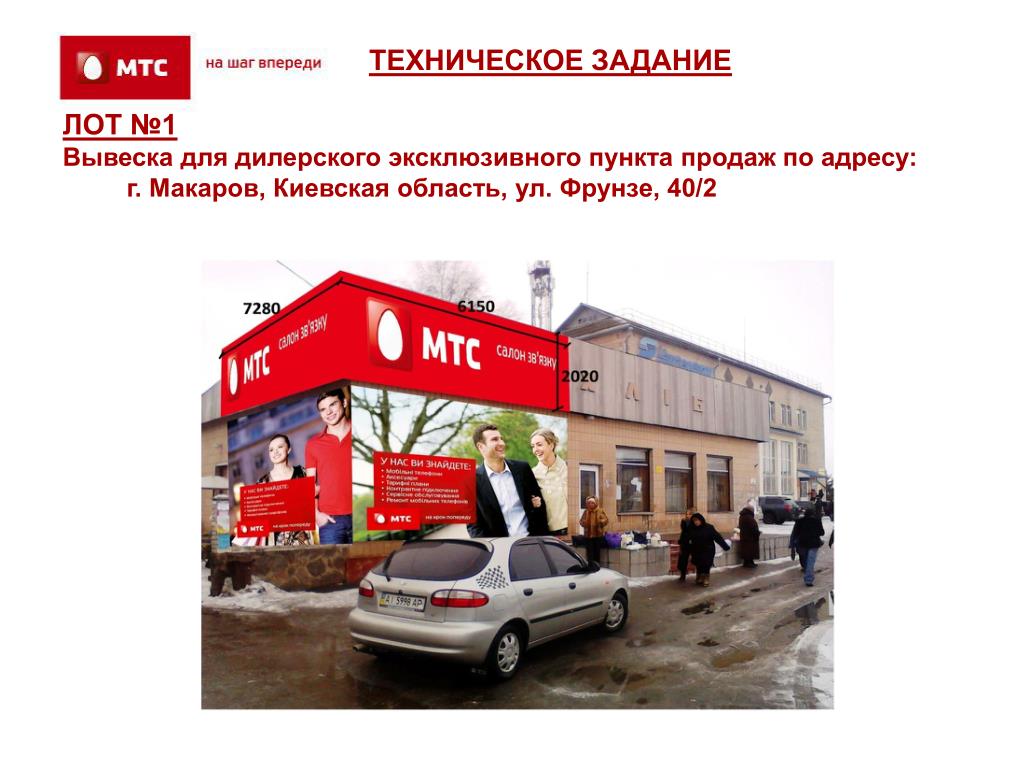

ТЕХНИЧЕСКОЕ ЗАДАНИЕ ЛОТ №1 Вывеска для дилерского эксклюзивного пункта продаж по адресу: г. Макаров, Киевская область, ул. Фрунзе, 40/2
ТЕХНИЧЕСКОЕ ЗАДАНИЕ • Формат изделия: 7280х2020 мм, 6150х2020 мм

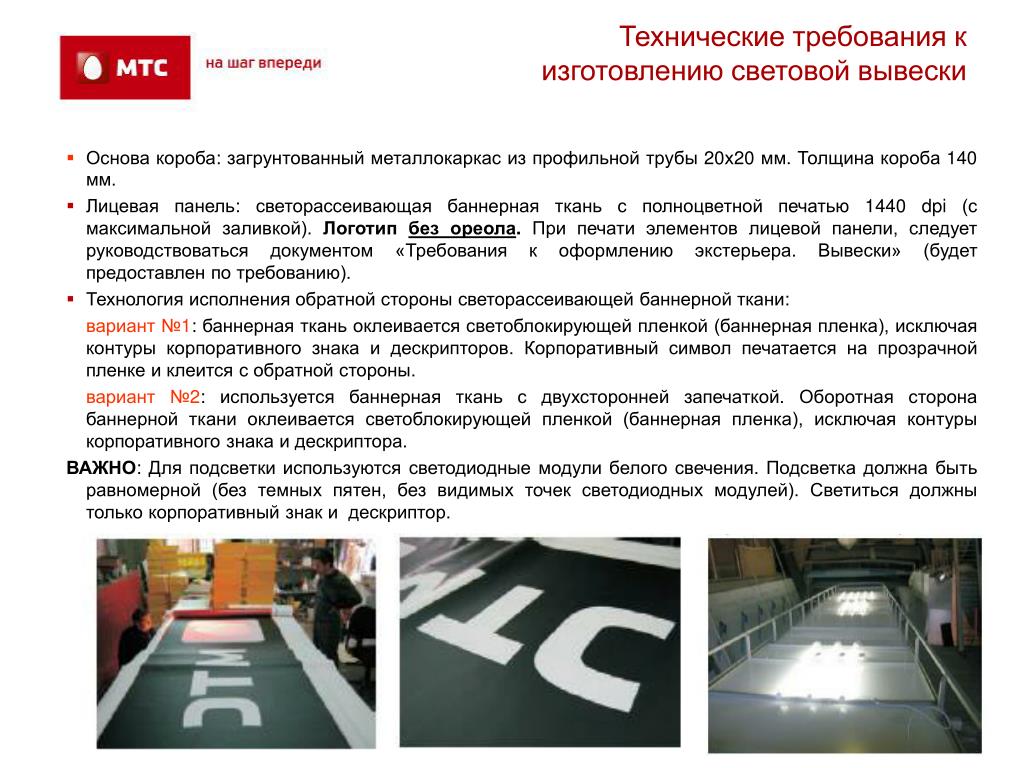

Технические требования к изготовлению световой вывески • Основа короба: загрунтованный металлокаркас из профильной трубы 20х20 мм. Толщина короба 140 мм. • Лицевая панель: светорассеивающая баннерная ткань с полноцветной печатью 1440 dpi (с максимальной заливкой). Логотип без ореола. При печати элементов лицевой панели, следует руководствоваться документом «Требования к оформлению экстерьера. Вывески» (будет предоставлен по требованию). • Технология исполнения обратной стороны светорассеивающей баннерной ткани: вариант №1: баннерная ткань оклеивается светоблокирующей пленкой (баннерная пленка), исключая контуры корпоративного знака и дескрипторов. Корпоративный символ печатается на прозрачной пленке и клеится с обратной стороны. вариант №2: используется баннерная ткань с двухсторонней запечаткой. Оборотная сторона баннерной ткани оклеивается светоблокирующей пленкой (баннерная пленка), исключая контуры корпоративного знака и дескриптора. ВАЖНО: Для подсветки используются светодиодные модули белого свечения. Подсветка должна быть равномерной (без темных пятен, без видимых точек светодиодных модулей). Светиться должны только корпоративный знак и дескриптор.
Боковые крышки: применяется гнутый алюминиевый профиль 140 мм с порошковым покрытием (PANTONE 485С, RAL 3020). Крепление боковой крышки к коробу осуществляется при помощи «саморезов» («саморезы» должны быть покрашены или закрыты круглыми заглушками из ORACAL (серия 641, 032). Высота бортика крышки, заходящего на лицевую поверхность, должна обеспечивать перекрытие внутренней рамы короба. • Задняя стенка: оцинкованная сталь 0,7 ммс порошковым покрытием (RALL7666-серый цвет) должна быть изготовлена без щелей и зазоров, обеспечивая надежную гидроизоляцию. В случае, если задняя стенка видна с улицы, она должна быть окрашена в белый (матовый) цвет или оклеена белой матовой пленкой. • Каркас для размещения светотехники (сталь листовая 2 мм, стальная труба 20x20x2). • Дескриптор на украинском языке строчными буквами : салон зв’язку (использовать фирменный шрифт)
ТЕХНИЧЕСКОЕ ЗАДАНИЕ Лот №2 Вывеска для дилерского эксклюзивного пункта продаж по адресу: Киевская обл., г. Обухов, ул. Каштановая, 13, территория рынка
Формат изделия: 7000х650, 5000х650 Лицевая панель: Баннерная ткань FrontLit светорассеивающая (производство Португалия), плотность 480г на м2 Брендирование: полноцветное (максимальной насыщенности цветов), цифровая двухсторонняя УФ-печать на баннерной ткани. В засвеченном состоянии вывески красный цвет должен быть максимально приближен к PANTONE 485 C. Каркас: Внутренний: Каркас для размещения светотехники - сталь листовая толщина 2мм и стальная труба 25x25x2мм с порошковым полимерным покрытием (RAL 7666-серый цвет); Наружный: металлический профиль 140/200мм с порошковым полимерным покрытием RAL 3020, натяжка баннера должна быть без без морщин, изгибов и провисаний; задняя стенка из оцинкованной стали 0,7мм, покрашена или оклеена белым матовым цветом. Задняя стенка должна быть изготовлена без щелей и зазоров, обеспечивая надежную гидроизоляцию. Светотехника: люминесцентные лампы Philips холодного свечения с комплектами дросселей Philips (Голландия). Расстояние между лампами по вертикали не более 150 мм, по горизонтали – внахлест. Подсветка равномерная и максимально яркая без темных пятен. Относ от стены правой части (длиной 7 м) составляет 200 мм, относ от козырька левой части (длиной 5 м) составляет 100 мм
ТЕХНИЧЕСКОЕ ЗАДАНИЕ • Формат лайтбокса: 500х500х140 мм • Материал:основа короба - загрунтованный металлокаркас из профильной трубы и кронштейн крепления лайтбокса (сталь листовая толщина 3 мм, стальная труба 20x20x2), окрашенный эмалью полиэфирной порошковой (PANTONE 485С,RAL 3020). Каркас для размещения светотехники (сталь листовая толщина 1,5 мм), окрашенная эмалью полиэфирной порошковой (RALL 7666-серый цвет). • Лицевые стороны изготавливаются из молочного акрила (4 мм), на который клеится любая белая транслюцентная самоклеющаяся пленка для уличного использования, печать 1440dpi. С тыльной стороны печать на прозрачной пленке в зеркале для сохранения цвета. Боковые крышки – алюминиевый профиль 100х15мм с порошковым полимерным покрытием RAL 3020, углы вальцованные (радиус не более 55мм, согласно эскизам). Все элементы напечатаны на поверхности. • Светотехника – с использованием люминесцентных ламп Philips Master TL5 39W/840, комплект дросселей Philips (Голландия). • Равномерная подсветка всей лицевой поверхности без темных пятен (равномерное распределение ламп, по вертикали расстояние между лампами не более 150 мм) • Вынос лайтбокса – толщина выноса 60 мм, высота = ½ высоты лайтбокса, размер выноса =1/4 высоты лайтбокса.
