  1. Fyzika 9 Střídavý proud - měření

  2. i I t u U t 2. Měření střídavého proudu a napětí Hodnota ss proudu a ss napětí se v čase nemění. • měříme ampérmetrem a voltmetrem pro ss proud • (označení ═ nebo ―)

  3. i I Im t Hodnota stř. proudu a stř. napětí se v čase mění. Im … maximální hodnota stř. proudu Ampérmetrem pro střídavý proud ( ~ ) naměřímeefektivní hodnotu proudu. I = 0,7 · Im

  4. u U Um t Um … maximální hodnota stř. napětí Voltmetrem pro střídavý proud ( ~ ) naměřímeefektivní hodnotunapětí. U = 0,7 · Um

  5. Co v praxi znamená efektivní hodnota? Efektivní hodnota stř. proudu (napětí) má v obvodu stejné tepelné účinky jako stejnosměrný proud (napětí) o téže hodnotě.

  6. Otázky a úkoly: • Jaký je rozdíl v měření stejnosměrného a střídavého proudu (napětí)? • Jak vypočítáš efektivní hodnotu střídavého proudu (napětí)? • Jak lze z efektivní hodnoty proudu (napětí) vypočítat hodnotu maximální? • Vysvětli rozdíl mezi efektivní a maximální hodnotou proudu (napětí).

  7. Otázky a úkoly: • Voltmetrem pro střídavé napětí bylo v obvodu naměřeno napětí 220 V. Jaká byla maximální hodnota napětí v obvodu? • Na přístroji je uvedena dovolená efektivní hodnota stř. proudu 0,5 A. Jaká maximální hodnota proudu přístrojem prochází? • Jaká je efektivní hodnota stř. proudu v obvodu, je-li jeho maximální hodnota 2 A? • Jakou hodnotu naměří voltmetr, jestliže maximální hodnota stř. napětí je 34 V?

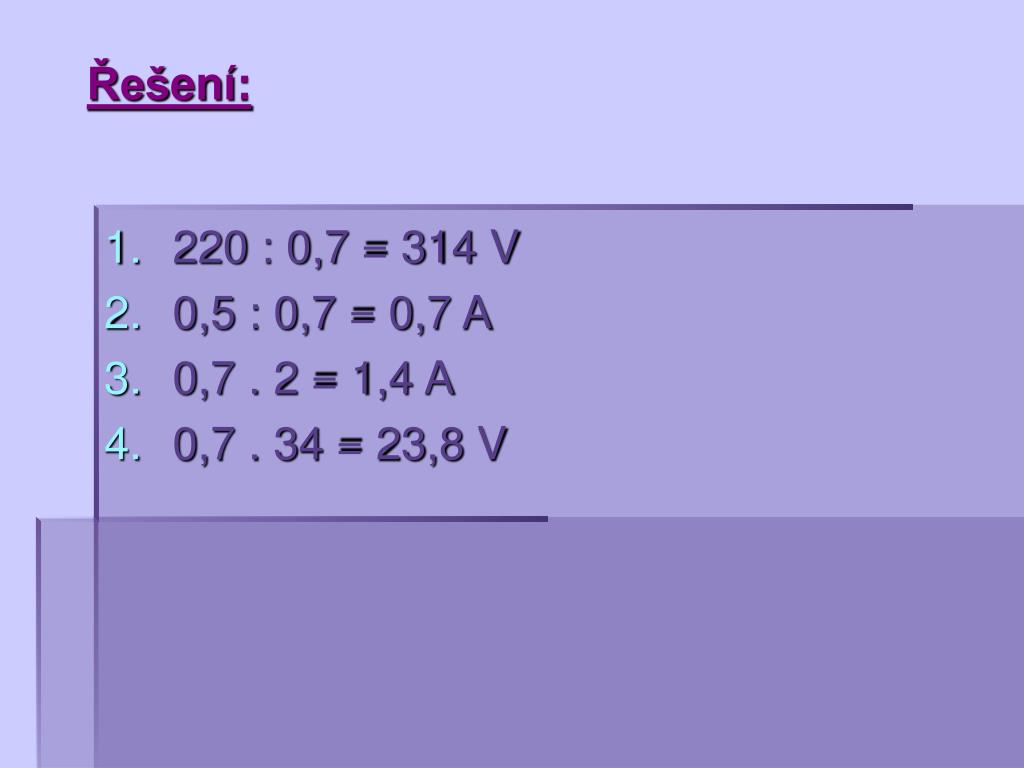

  8. Řešení: • 220 : 0,7 = 314 V • 0,5 : 0,7 = 0,7 A • 0,7 . 2 = 1,4 A • 0,7 . 34 = 23,8 V

  9. KONEC Obrázky byly vytvořeny v MS Word - kreslení
