  1. ความรู้เกี่ยวกับแผนที่เบื้องต้น และเครื่องมือพิเศษกับงาน DSI MAP นายไกรศรี สว่างศรี : เจ้าหน้าที่คดีพิเศษชำนาญการ ศูนย์ปฏิบัติการแผนที่และภูมิสารสนเทศ กรมสอบสวนคดีพิเศษ

  2. ระบบแผนที่ที่ใช้ในชีวิตประจำวันระบบแผนที่ที่ใช้ในชีวิตประจำวัน

  3. Social Network : Line Share Location

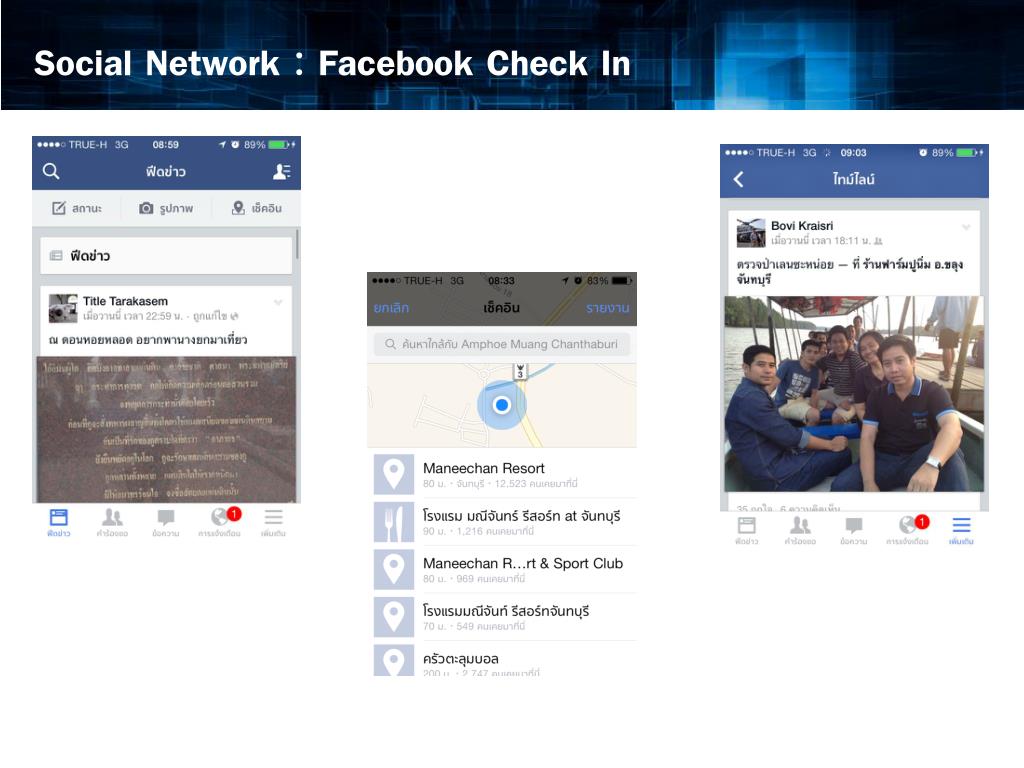

  4. Social Network : Facebook Check In

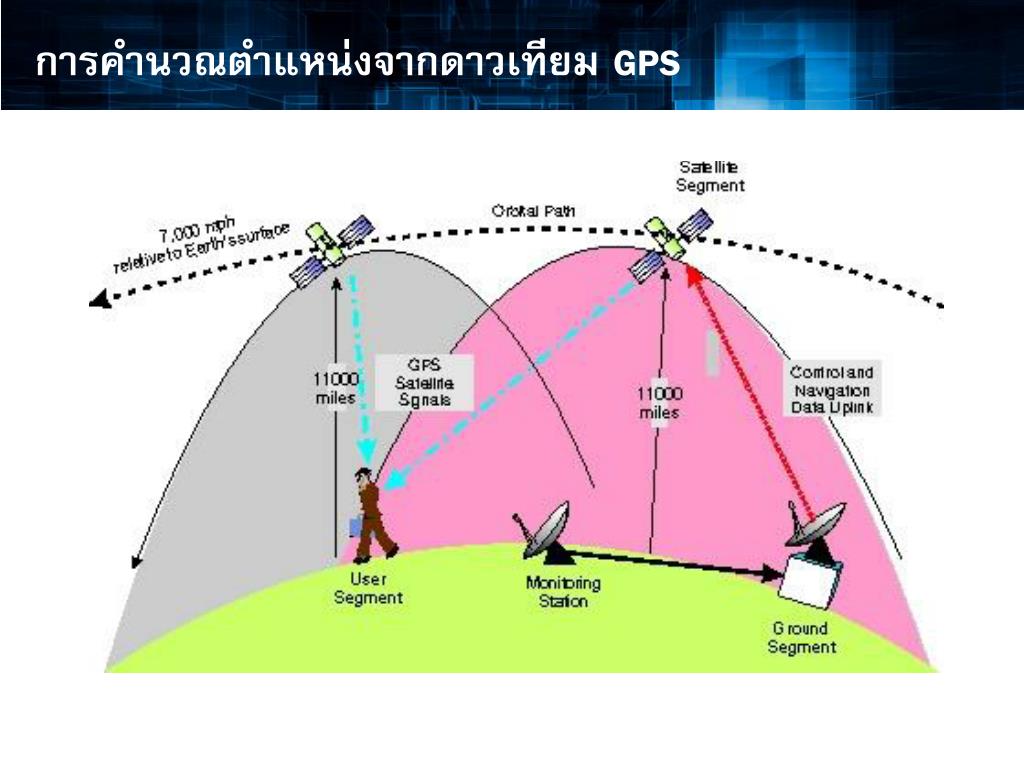

  5. การคำนวณตำแหน่งจากดาวเทียม GPS

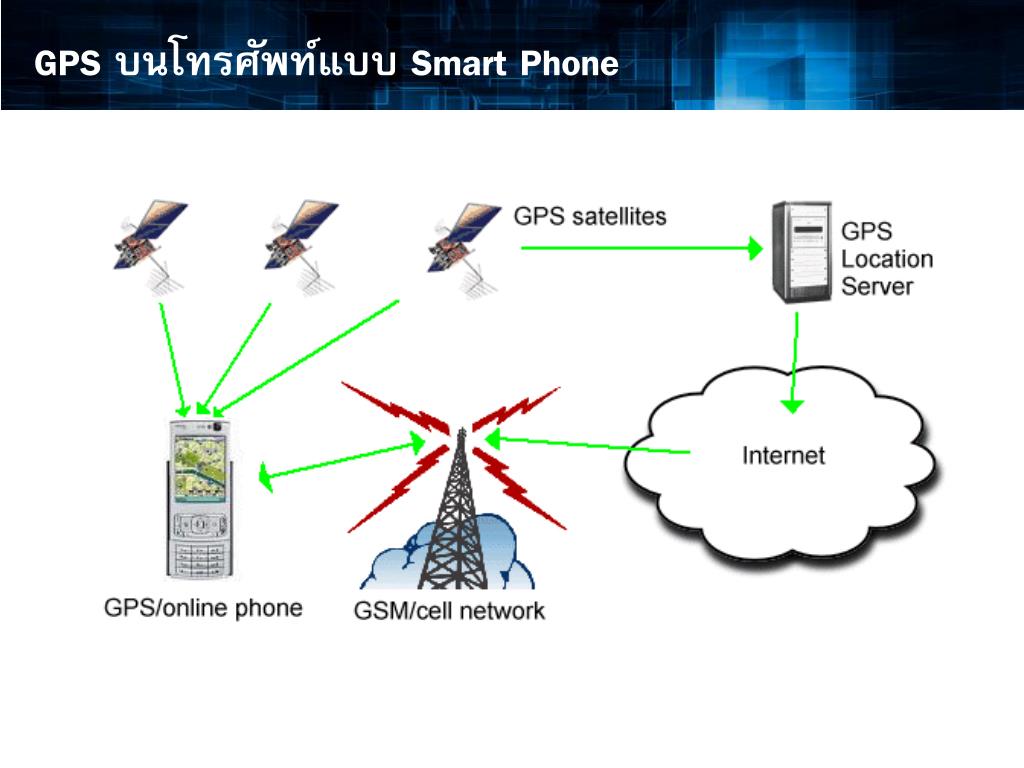

  6. GPS บนโทรศัพท์แบบ Smart Phone

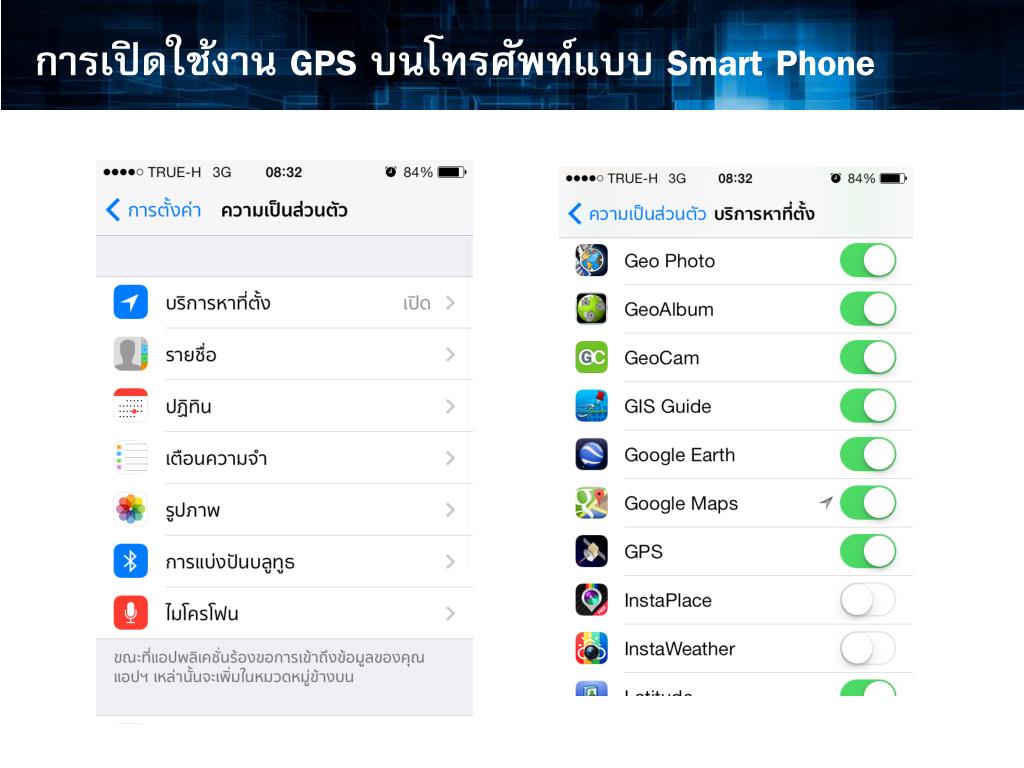

  7. การเปิดใช้งาน GPS บนโทรศัพท์แบบ Smart Phone

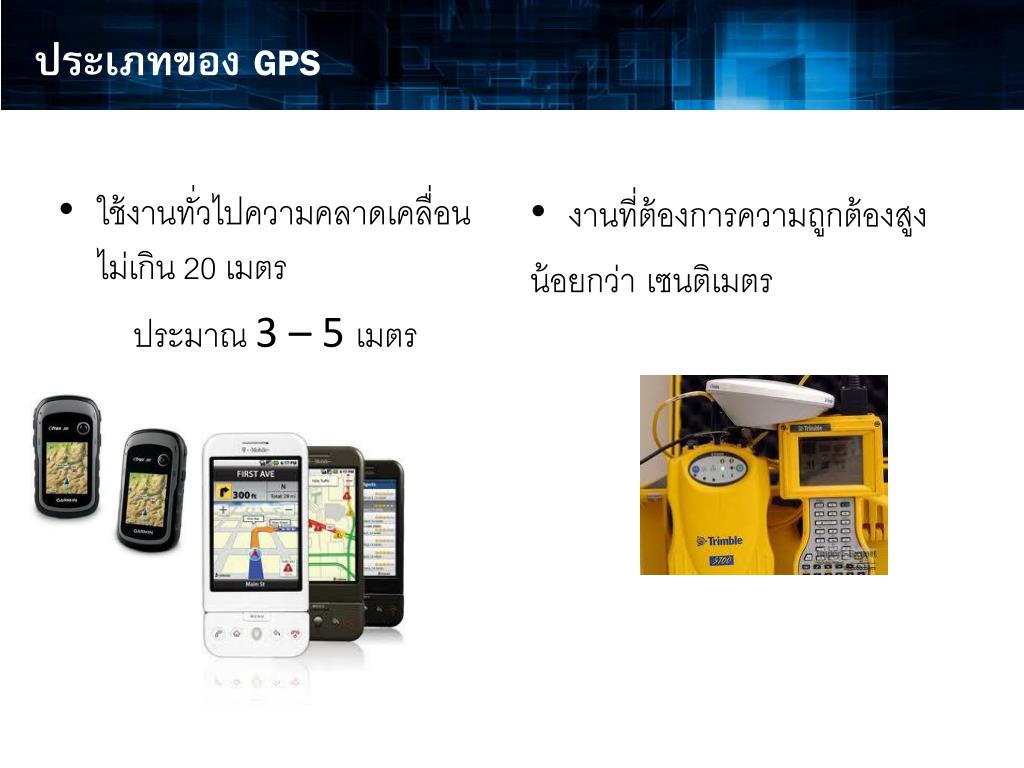

  8. ประเภทของ GPS • ใช้งานทั่วไปความคลาดเคลื่อนไม่เกิน 20 เมตร • ประมาณ 3 – 5 เมตร • งานที่ต้องการความถูกต้องสูง • น้อยกว่าเซนติเมตร

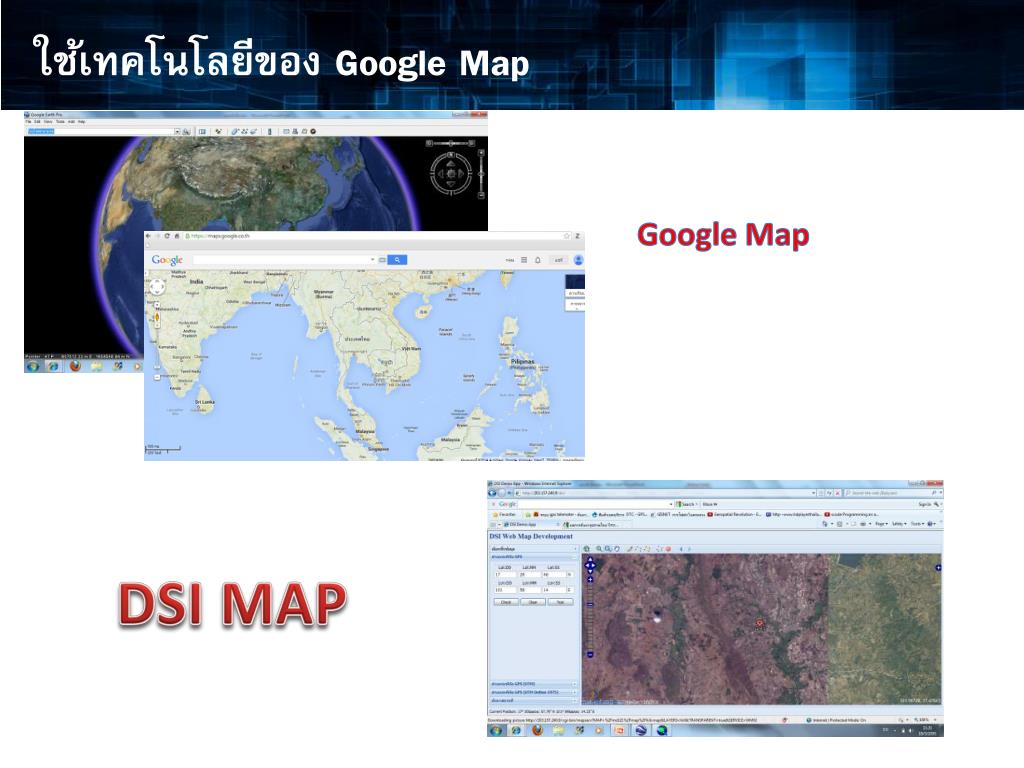

  9. ใช้เทคโนโลยีของ Google Map Google Map DSI MAP

  10. เอกสารและแผนที่จากหน่วยงานราชการเอกสารและแผนที่จากหน่วยงานราชการ

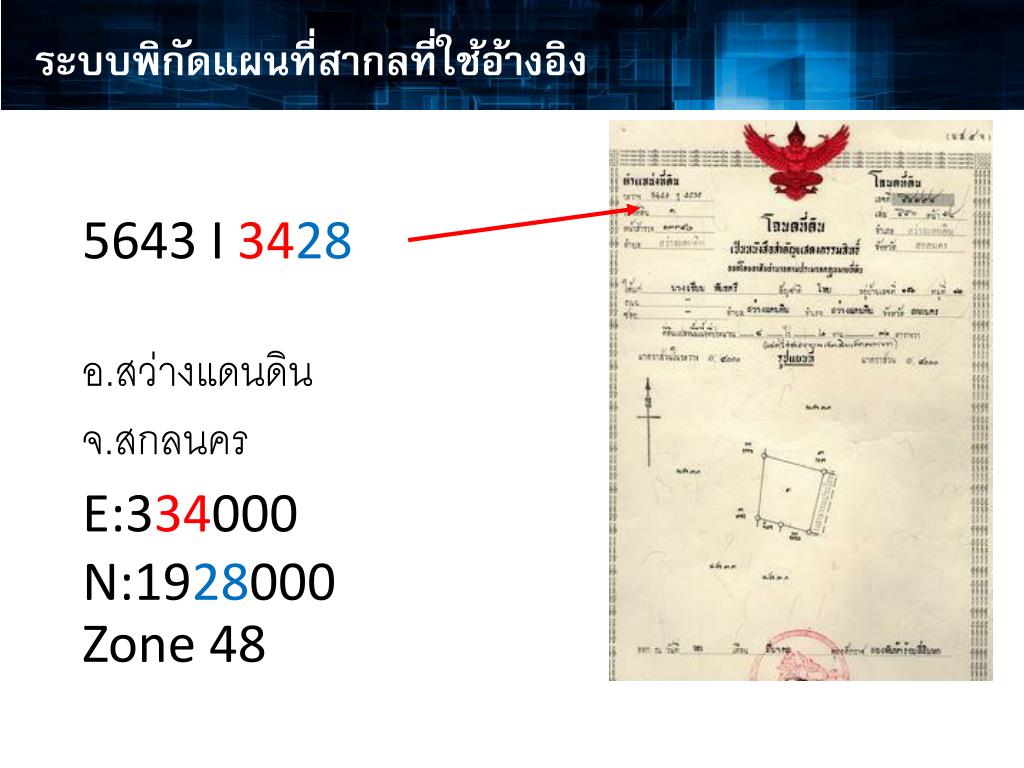

  11. ระบบพิกัดแผนที่สากลที่ใช้อ้างอิงระบบพิกัดแผนที่สากลที่ใช้อ้างอิง 5643 I 3428 อ.สว่างแดนดิน จ.สกลนคร E:334000 N:1928000 Zone 48

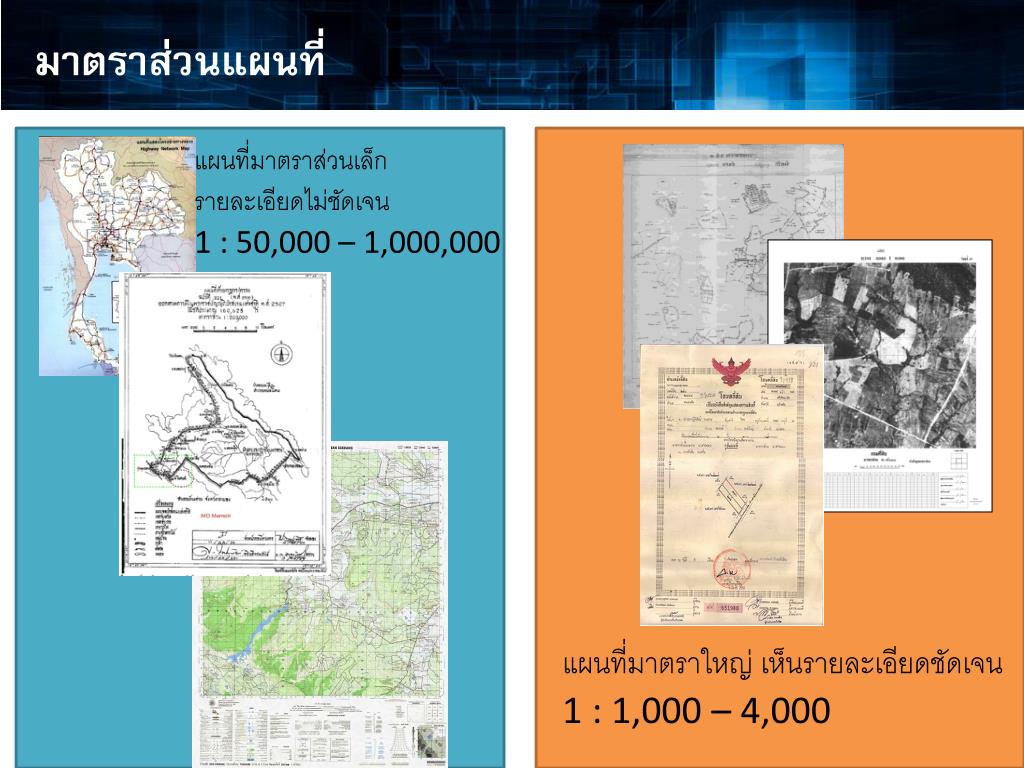

  12. มาตราส่วนแผนที่ แผนที่มาตราส่วนเล็ก รายละเอียดไม่ชัดเจน 1 : 50,000 – 1,000,000 แผนที่มาตราใหญ่ เห็นรายละเอียดชัดเจน 1 : 1,000 – 4,000

  13. ความคลาดเคลื่อนทางตำแหน่งของ DSI MAP • เครื่อง GPS ทั่วไปความคลาดเคลื่อนไม่เกิน 20 เมตร • ประมาณ 3 – 5 เมตร • ความคลาดเคลื่อนประมาณ 10 – 20 เมตร

  14. ระบบพิกัดแผนที่ที่ใช้งานบนโปรแกรม DSI MAP • พิกัดภูมิศาสตร์ (ละติดจูด ,ลองกิจูด) • พิกัดระบบ UTM • (Universal Transverse Mercator)

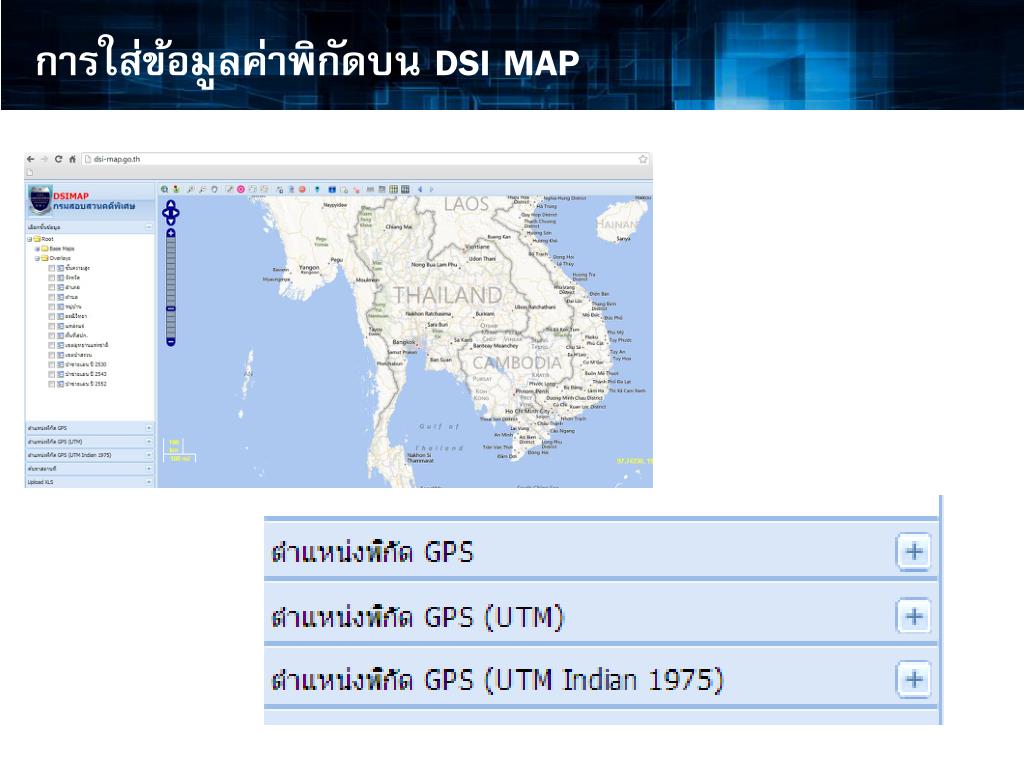

  15. การใส่ข้อมูลค่าพิกัดบน DSI MAP

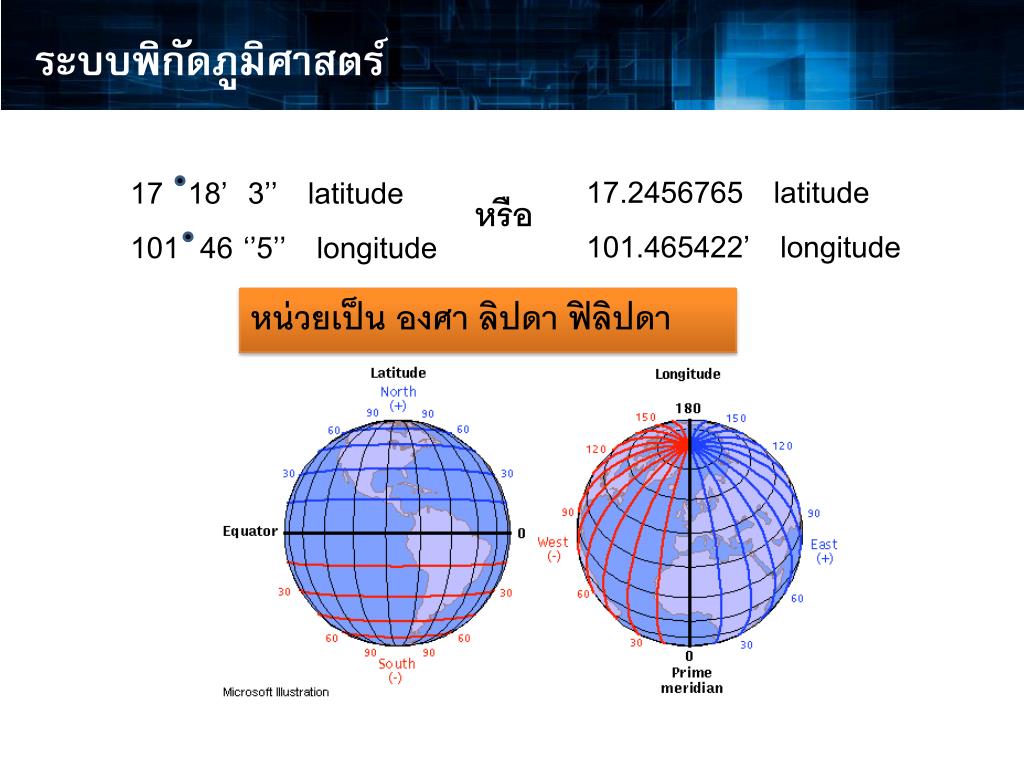

  16. ระบบพิกัดภูมิศาสตร์ 17.2456765 latitude 101.465422’ longitude • หรือ หน่วยเป็น องศา ลิปดา ฟิลิปดา • 18’ 3’’ latitude • 101 46 ‘’5’’ longitude

  17. การใส่ค่าพิกัดระบบภูมิศาสตร์การใส่ค่าพิกัดระบบภูมิศาสตร์ องศา ลิปดา ฟิลิปดา

  18. การใส่ค่าพิกัดระบบภูมิศาสตร์การใส่ค่าพิกัดระบบภูมิศาสตร์ แบบทศนิยม

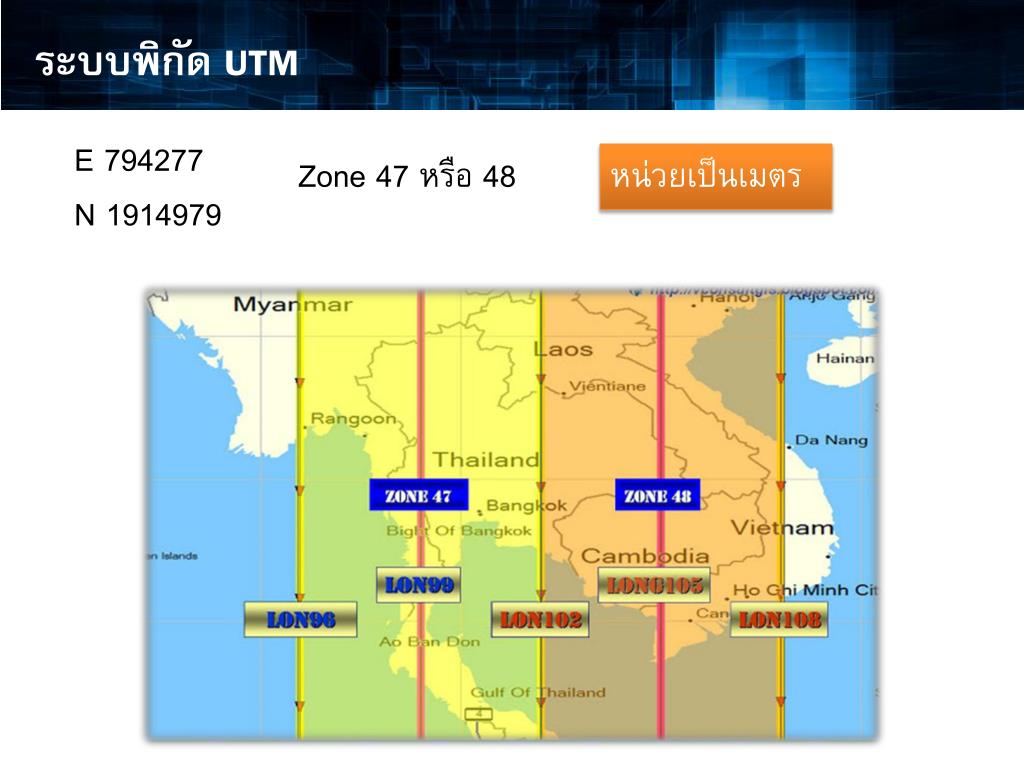

  19. ระบบพิกัด UTM E 794277 N 1914979 Zone 47 หรือ 48 หน่วยเป็นเมตร

  20. การใส่ค่าพิกัดระบบ UTM เลือกโซนให้ถูกต้อง

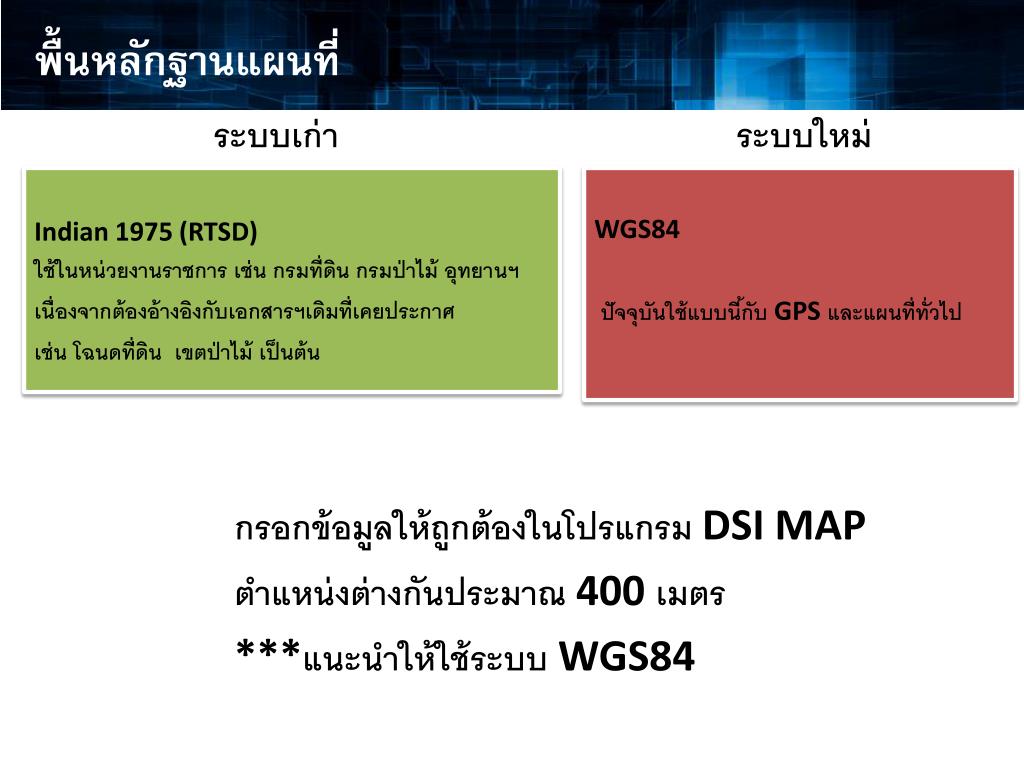

  21. พื้นหลักฐานแผนที่ ระบบเก่า ระบบใหม่ Indian 1975 (RTSD) ใช้ในหน่วยงานราชการ เช่น กรมที่ดิน กรมป่าไม้ อุทยานฯ เนื่องจากต้องอ้างอิงกับเอกสารฯเดิมที่เคยประกาศ เช่น โฉนดที่ดิน เขตป่าไม้ เป็นต้น WGS84 ปัจจุบันใช้แบบนี้กับ GPS และแผนที่ทั่วไป กรอกข้อมูลให้ถูกต้องในโปรแกรม DSI MAP ตำแหน่งต่างกันประมาณ 400 เมตร ***แนะนำให้ใช้ระบบ WGS84

  22. การเลือกพื้นหลักฐานแผนที่การเลือกพื้นหลักฐานแผนที่ WGS 84 WGS 84 Indian 1975

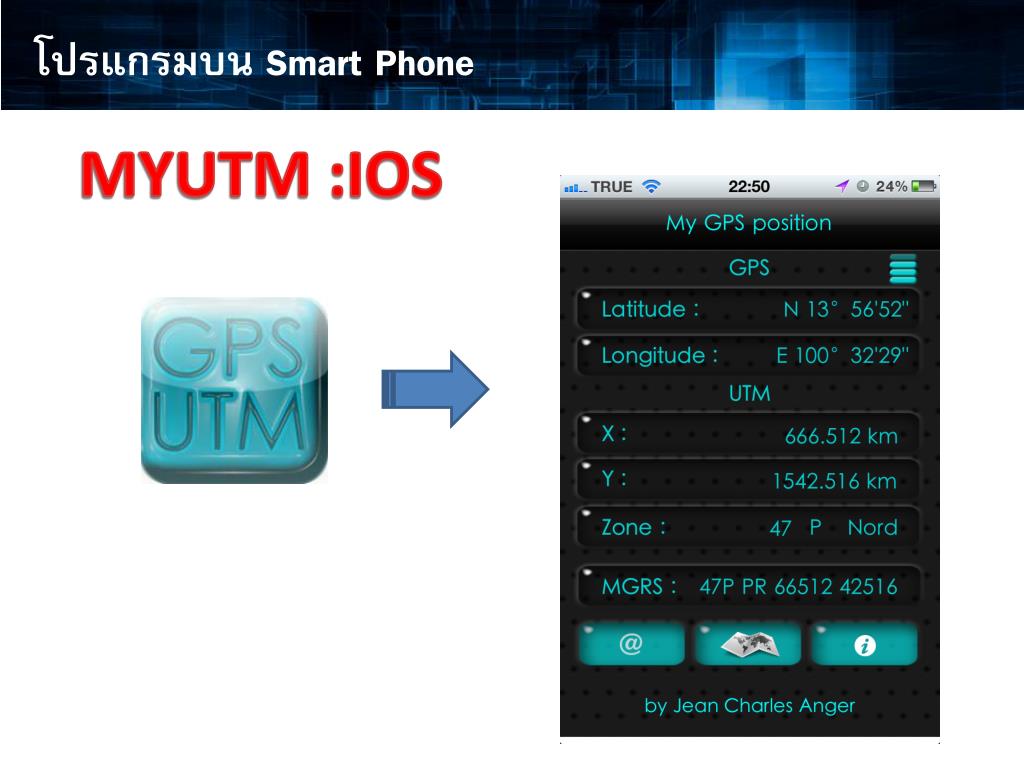

  23. โปรแกรมบน Smart Phone MYUTM :IOS

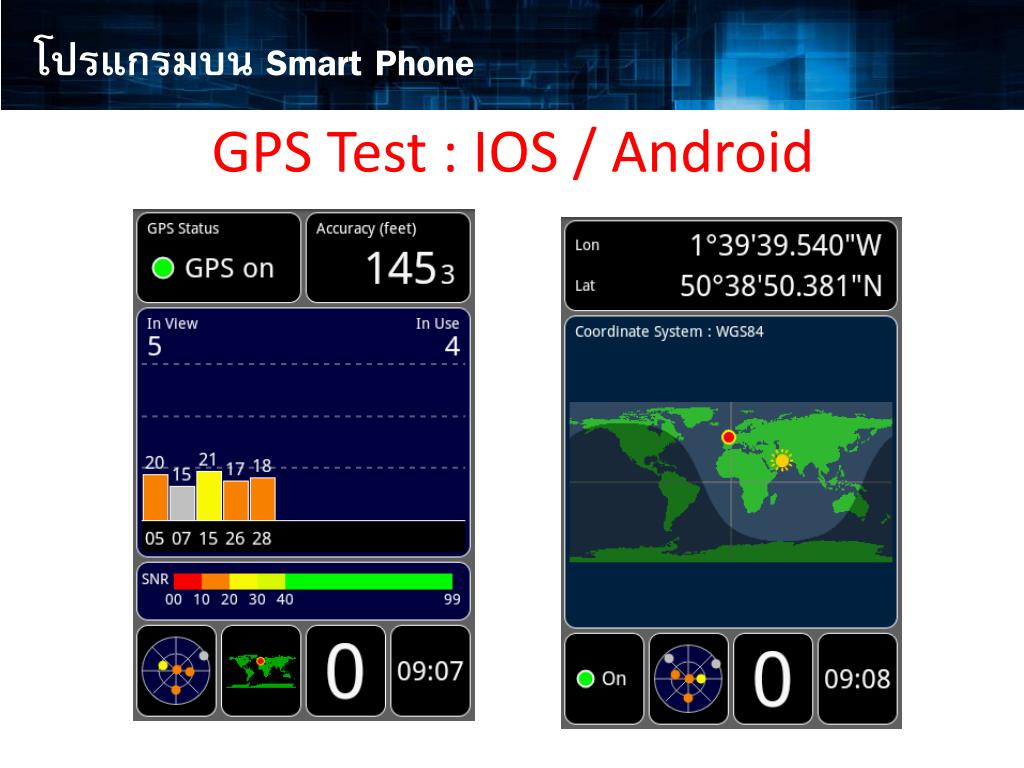

  24. โปรแกรมบน Smart Phone GPS Test : IOS / Android

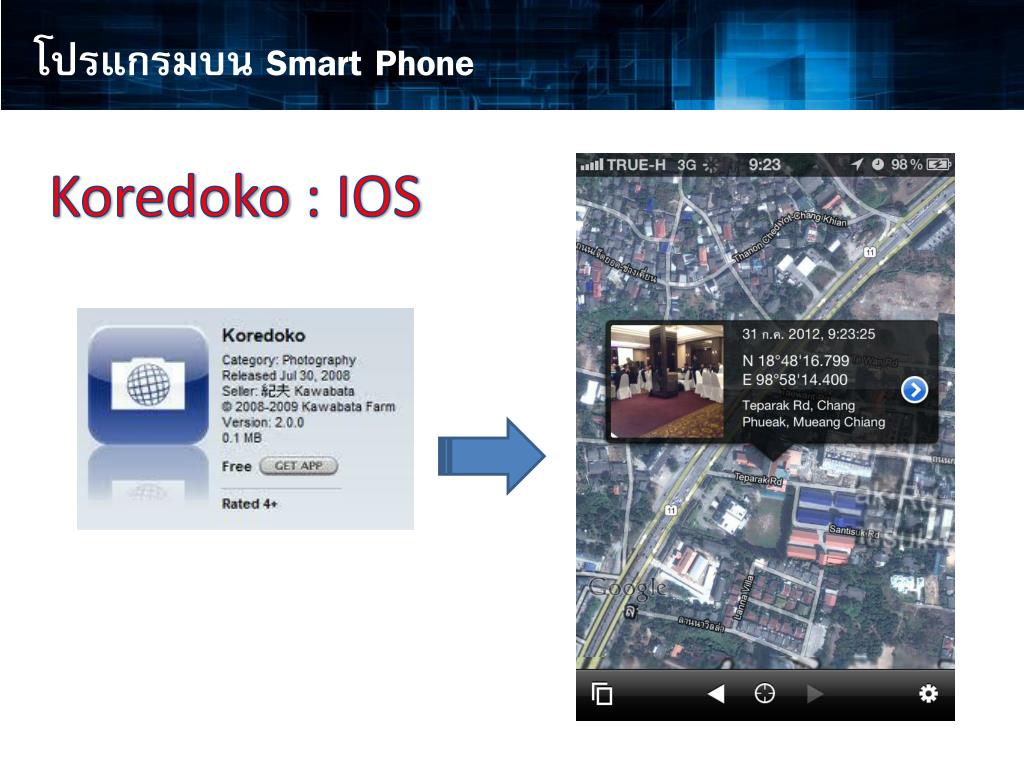

  25. โปรแกรมบน Smart Phone Koredoko : IOS

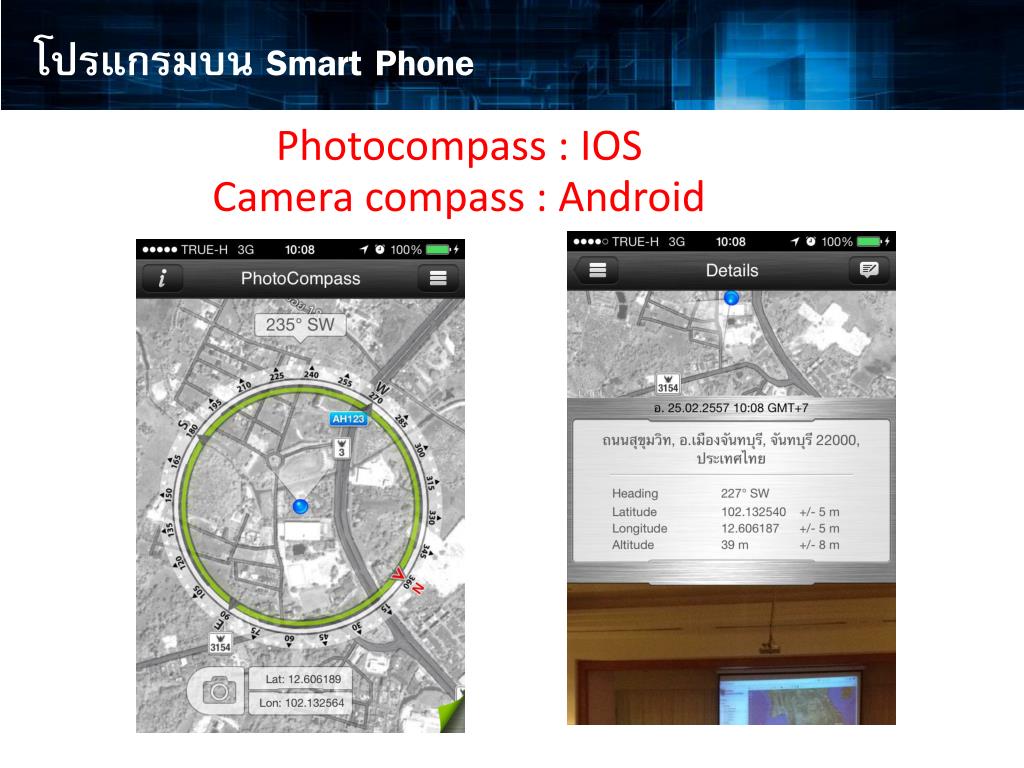

  26. โปรแกรมบน Smart Phone Photocompass : IOS Camera compass : Android

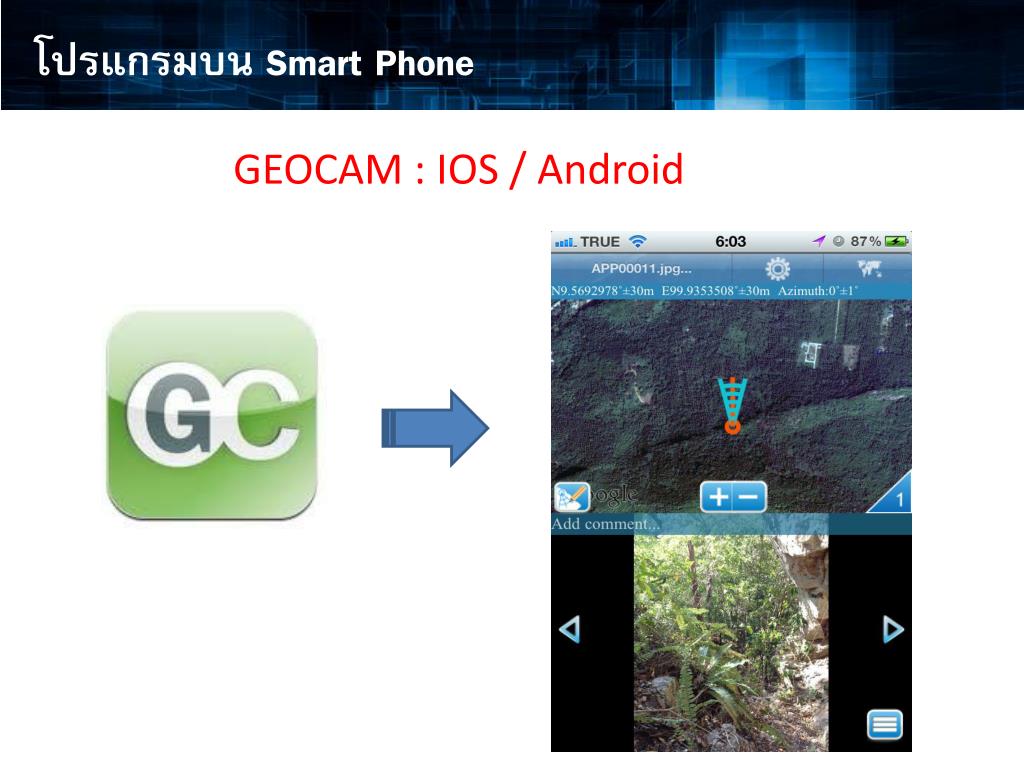

  27. โปรแกรมบน Smart Phone GEOCAM : IOS / Android

  28. การนำหนไปสู่ตำแหน่งบนภาพถ่ายด้วย Smart phone

  29. ขอบคุณครับ/คำถาม
