  1. Virtual Server 2005 R2 Naprednejša uporaba virtualizacije Milan Ojsteršek, univ. dipl. ing. MCSA, MCSE, MCT

  2. PredstavitevS&T Hermes Plus • Sistemski integrator • Delujemo v okviru skupine S&T • Prisotni v 21 državah • 1600 zaposlenih/400+ v Sloveniji in raste • Osredotočamo se na rešitve za: • Telekomunikacijska podjetja • Finančni sektor • Vladne ustanove • Proizvodna podjetja

  3. AgendaPoznamo scenarije, sedaj pa... • Kratek pregled naprednejših lastnosti strežnika Virtual Server 2005 R2 • Upravljanje fizičnih in virtualnih virov • Zagotavljanje visoke razpoložljivosti • Upravljanje virtualnih strežnikov • Prenos fizičnih strežnikov v virtualno okolje • Zaključek

  4. Apps HostApp HostOS HostDriver Osvežitev znanja... Guest (gost) Guest (gost) Virtual hardware -virtual CPU -virtual RAM -virtual disk .... Apps Apps Guest OS Guest OS VM VM VMM Physical hardware Host (gostitelj)

  5. Naprednejše lastnosti...in novosti v R2 • Visoke performanse, visoka razpoložljivost in verificirana platforma • Nadzor obremenjenosti s pravili in politikami • Nadzor z uporabo skript, avtomatizirane nastavitve in namestitve • Uporaba obstoječih in znanih orodij in metod za upravljanje • Testirano in uradno podprto iz strani Microsofta • Velika podpora iz strani proizvajalcev (ISV)

  6. AgendaPoznamo scenarije, sedaj pa... • Kratek pregled naprednejših lastnosti strežnika Virtual Server 2005 R2 • Upravljanje fizičnih resursov • Zagotavljanje visoke razpoložljivosti • Upravljanje virtualnih strežnikov • Prenos fizičnih strežnikov v virtualno okolje • Zaključek

  7. Fizični virix64, virtualne instance, diskovna polja,... • Gostitelj v 64-bitni tehnologiji • Izkoriščanje najsodobnejše strojne opreme • RAM: podpora do 64 GB na gostitelju • CPU: podpora do 32 CPU na gostitelju • Število virtualnih instanc na gostitelju: do 64! • Teoretična maks. konsolidacija: 1 proti 64! • Diskovna polja: IDE, SCSI, NAS, SAN,...

  8. Virtualni viriVirtualna strojna oprema • CPU: • Dodeljevanje procesorskega časa posameznim gostom (od 0 do 100% na CPU) • Gost še vedno samo z 1 fizičnim CPU • RAM: Gost lahko uporabi maks. 3,6 GB • Virtualni diski: Kot datoteke na gostitelju • Enostavni: backup,restore,namestitev...! • iSCSI: Gost lahko uporablja iSCSI • Dostop do NAS

  9. Performanse...precej boljše kot v prvi različici • Če ste imeli težave s performansami v prvi različici, do teh težav ne bi smelo več prihajati • Izboljšane performanse pri preklapljanju procesov med gosti • Do 65 % boljše performanse pri dostopu do pomnilnika • Novost: Uvedba SCSI diskov vnaša precej boljše performanse I/O operacij

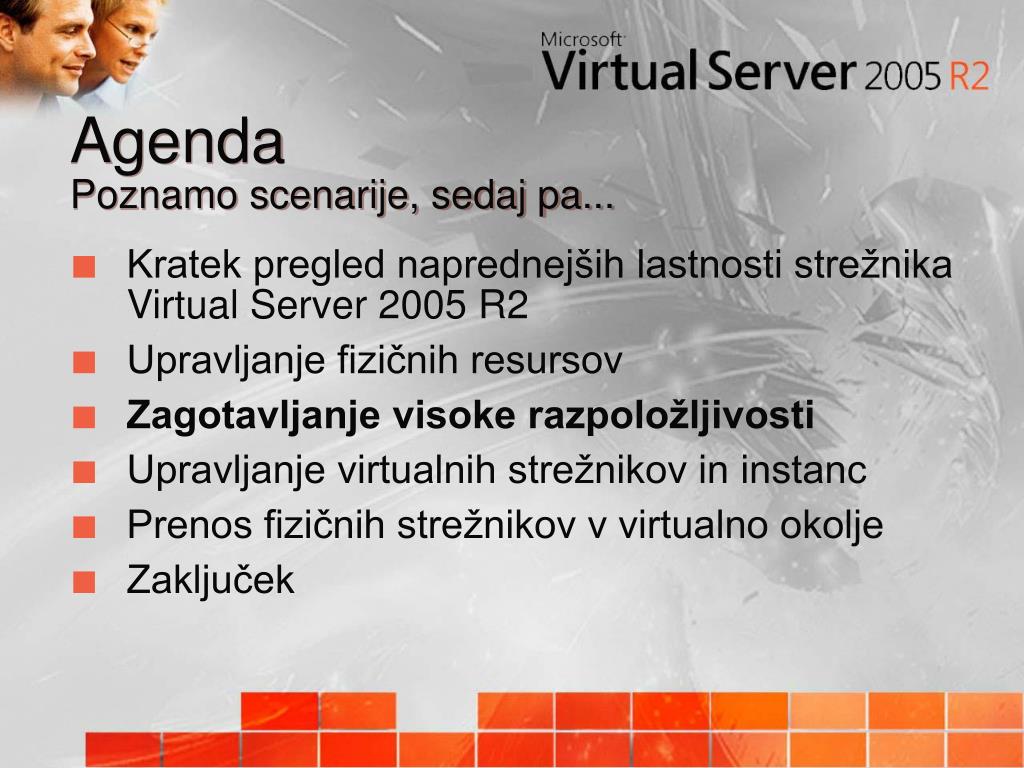

  10. AgendaPoznamo scenarije, sedaj pa... • Kratek pregled naprednejših lastnosti strežnika Virtual Server 2005 R2 • Upravljanje fizičnih resursov • Zagotavljanje visoke razpoložljivosti • Upravljanje virtualnih strežnikov in instanc • Prenos fizičnih strežnikov v virtualno okolje • Zaključek

  11. Visoka razpoložljivostGruče gostov in gruče gostiteljev • Gruča gostov: • Podobno kot v fizičnem svetu, le da so strežniki sedaj virtualni • Bistvena novost: lahko uporabimo iSCSI! • Gruča gostov lahko na različnih fizičnih gostiteljih • Novost: Gruča gostiteljev • Gostitelji so v postavitvi Windows Cluster Server • Uporaba skupnega SCSI, SAN ali NAS • Bistvena novost: Gosti brez zavedanja gruč lahko nameščeni v sistem visoke razpoložljivosti!

  12. C: = C_VS1.VHD C: = C_VS2.VHD VS Virtual Machine 1 VS Virtual Machine 2 Q: = Quorum.VHD VSHost R: = AppData.VHD Gruča gostov (1 scenarij)

  13. C: = C_VS1.VHD C: = C_VS2.VHD VS Virtual Machine 1 VS Virtual Machine 2 Q: = Quorum.VHD VSHost2 VSHost1 R: = AppData.VHD Gruča gostov (2 scenarij) iSCSI Storage

  14. DEMO Gruča gostov

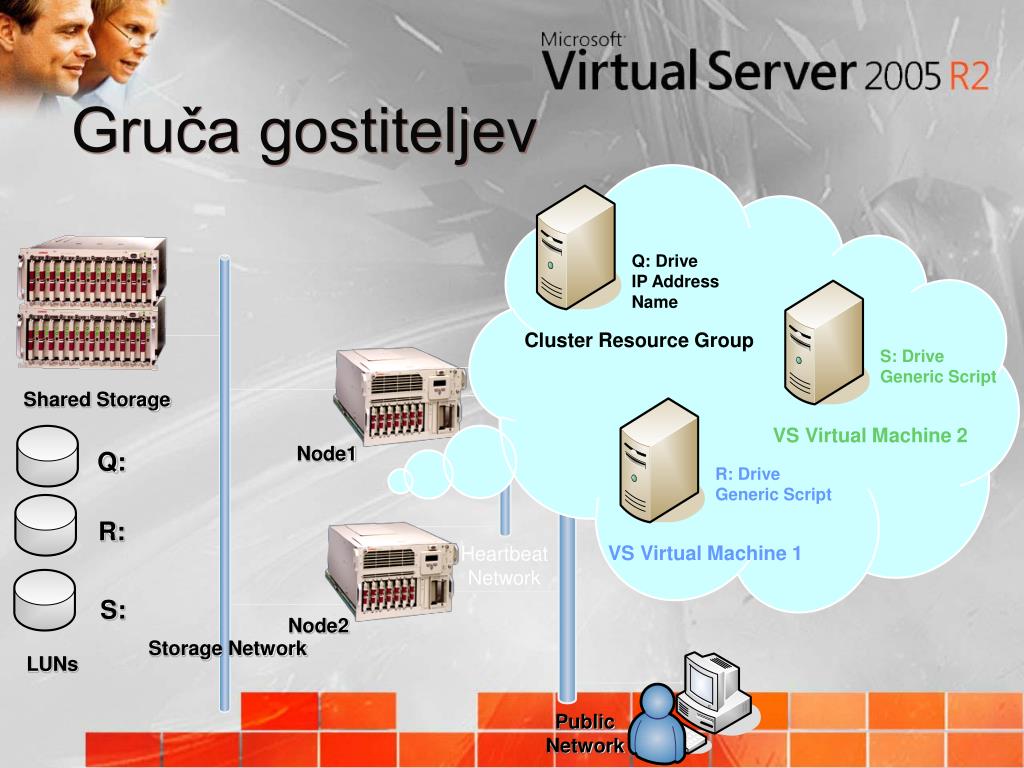

  15. S: Drive Generic Script Q: Drive IP Address Name R: Drive Generic Script Cluster Resource Group VS Virtual Machine 1 VS Virtual Machine 2 Shared Storage Node1 Heartbeat Network Node2 LUNs Storage Network Public Network Gruča gostiteljev Q: R: S:

  16. DEMO Gruča gostiteljev

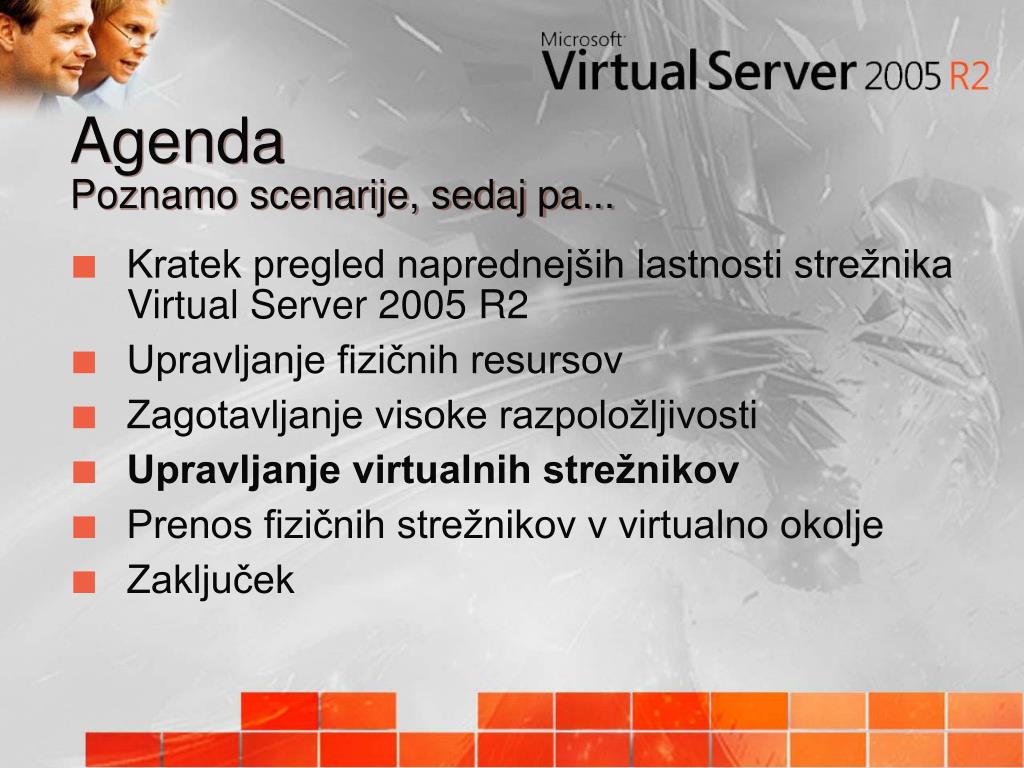

  17. AgendaPoznamo scenarije, sedaj pa... • Kratek pregled naprednejših lastnosti strežnika Virtual Server 2005 R2 • Upravljanje fizičnih resursov • Zagotavljanje visoke razpoložljivosti • Upravljanje virtualnih strežnikov • Prenos fizičnih strežnikov v virtualno okolje • Zaključek

  18. Upravljanje z MOM 2005 Skripti preko COM API objektov dostopajo do virtualnih strežnikov za avtomatizacijo nalog Prikaz vseh gostiteljev vključno s statusom virtualizacije Podroben nadzor virtualnih strežnikov (gostov) MOM 2005 – Nadzorna plošča za upravljanje fizičnih in virtualnih strežnikov Mapiranje gostov na gostiteljez vpogledom vnjihov status • Upravljanje gostiteljev in gostov (One to Many) • Nadzor statusa in pravilnega delovanja in spremembe nastavitev • Avtomatizacija z uprabo skript in COM API

  19. DEMO Upravljanje z MOM 2005

  20. Enostavno nameščanje Avtomatizacija namestitev • Uporaba COM API • Možnost avtomatizirane namestitve z uporabo skript • Prilagajanje obstoječim metodam administracije • Virtualni diski in metapodatki • Virtualni disk/strežnik kot datoteka • Fleksibilne nastavitve, spremembe in namestitve • Virtualna omrežja • Virtualno omrežje/segment kot datoteka • PXE Boot in Automated Deployment Services • Možnost uporabe metod ADS za namestitve

  21. DEMO Oskrbovanje z virtualnimi strežniki

  22. AgendaPoznamo scenarije, sedaj pa... • Kratek pregled naprednejših lastnosti strežnika Virtual Server 2005 R2 • Upravljanje fizičnih resursov • Zagotavljanje visoke razpoložljivosti • Upravljanje virtualnih strežnikov • Prenos fizičnih strežnikov v virtualno okolje • Zaključek

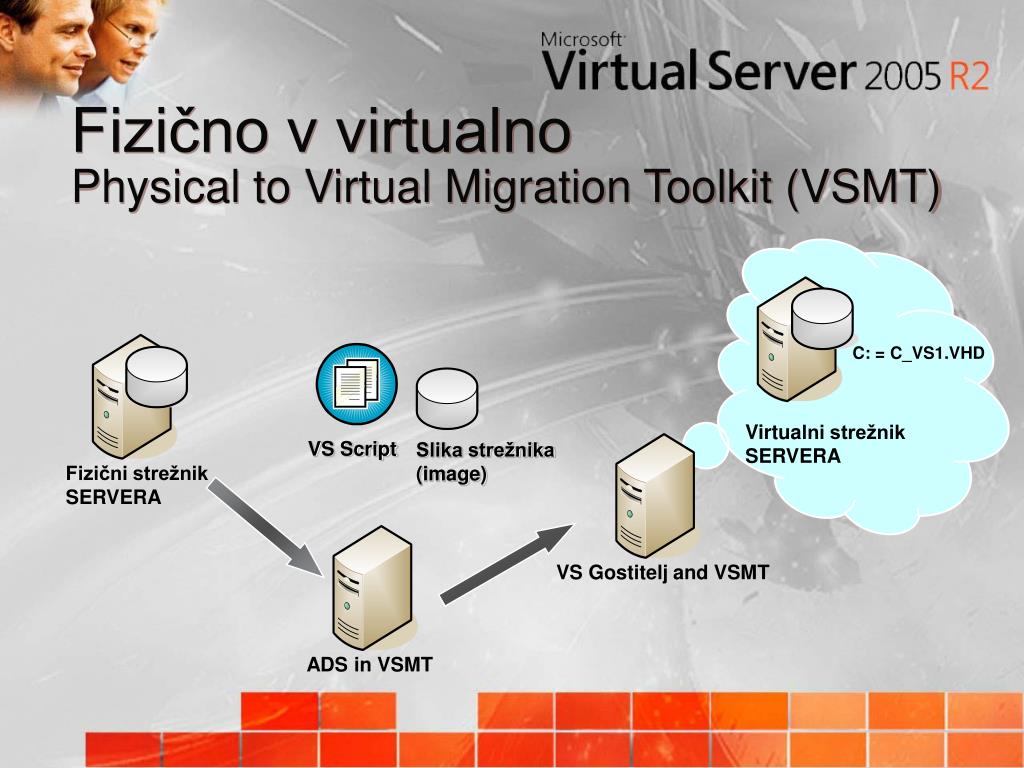

  23. C: = C_VS1.VHD Virtualni strežnik SERVERA Fizično v virtualno Physical to Virtual Migration Toolkit (VSMT) VS Script Slika strežnika (image) Fizični strežnik SERVERA VS Gostitelj and VSMT ADS in VSMT

  24. Kaj še manjka...pride v naslednjih verzijah • Virtualna strojna oprema (vidi gost) ne zagotavlja: • x64 platforme za 64-bit OS • Multiprocesorskega okolja • Podpore za USB • Gigabit Ethernet vmesnikov • Naprednejših SCSI krmilnikov • 3D video grafike • Longhorn Server Hypervisor: odstiranje ovir • Precej manjše omejitve pri virtualni strojni opremi • Bolj neposreden dostop do fizične strojne opreme

  25. Zaključek...ni tehničnih ovir za uvedbo VS “verzije 2” • Omogoča večje postavitve v večja okolja • Performančni penali virtualizacije so drastično manjši • Zagovljena je postavitev v visoki razpoložljivosti • Upravljanje virtualnega okolja je enostavno in učinkovito • Metode za selitev fizičnih strežnikov v virtualno okolje hitre in zanesljive • Podprti so vsi strežniki Windows Server System v okolju virtualizacije

  26. Dodatni viri • E-mail: milan.ojstersek@snt.si • Spletni vir (Virtual Server): • http://www.microsoft.com/virtualserver • MSDN Virtual Server 2005 COM API • http://msdn.microsoft.com/library/en-us/msvs/msvs/portal.asp

  27. Q&A
