  1. الصف السابع الأساسي الوحدة الرابعة تفكيك وتركيب

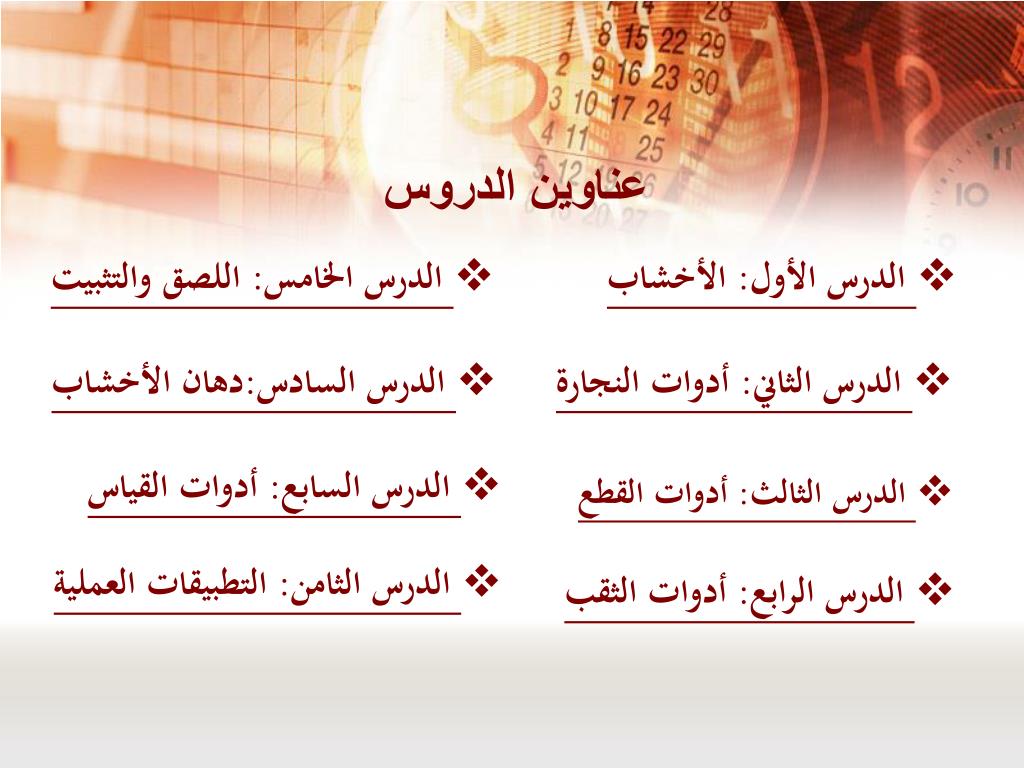

  2. عناوين الدروس • الدرس الخامس: اللصق والتثبيت • الدرس الأول: الأخشاب • الدرس السادس:دهان الأخشاب • الدرس الثاني: أدوات النجارة • الدرس السابع: أدوات القياس • الدرس الثالث: أدوات القطع • الدرس الثامن: التطبيقات العملية • الدرس الرابع: أدوات الثقب

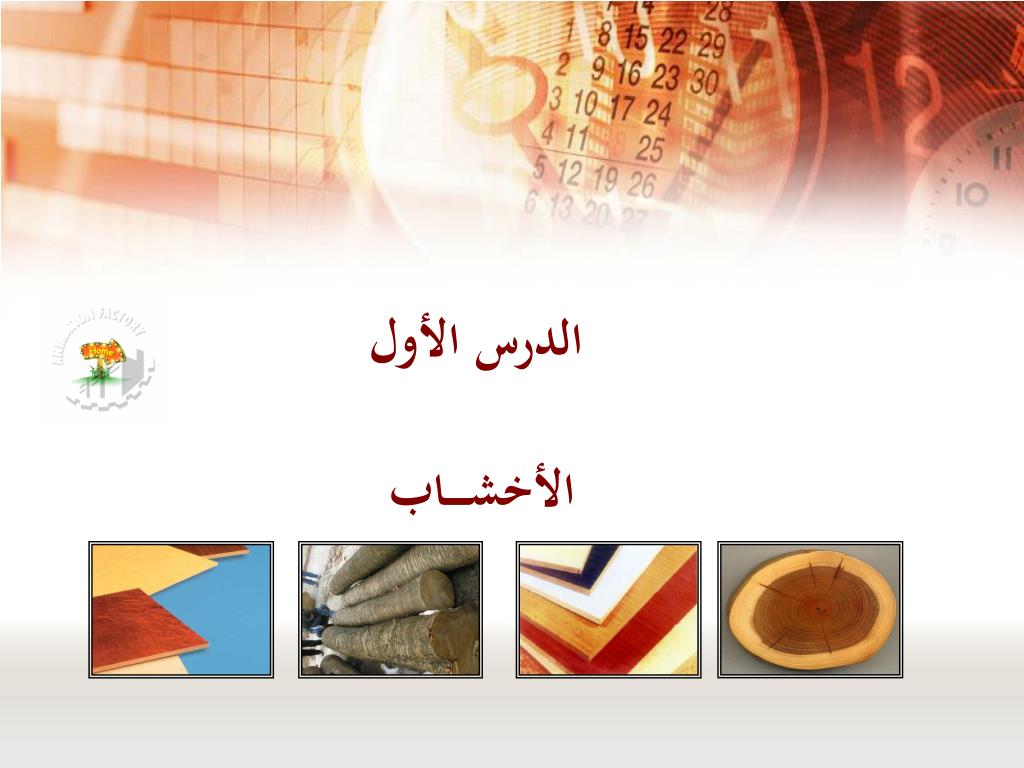

  3. الدرس الأول الأخشـــــاب

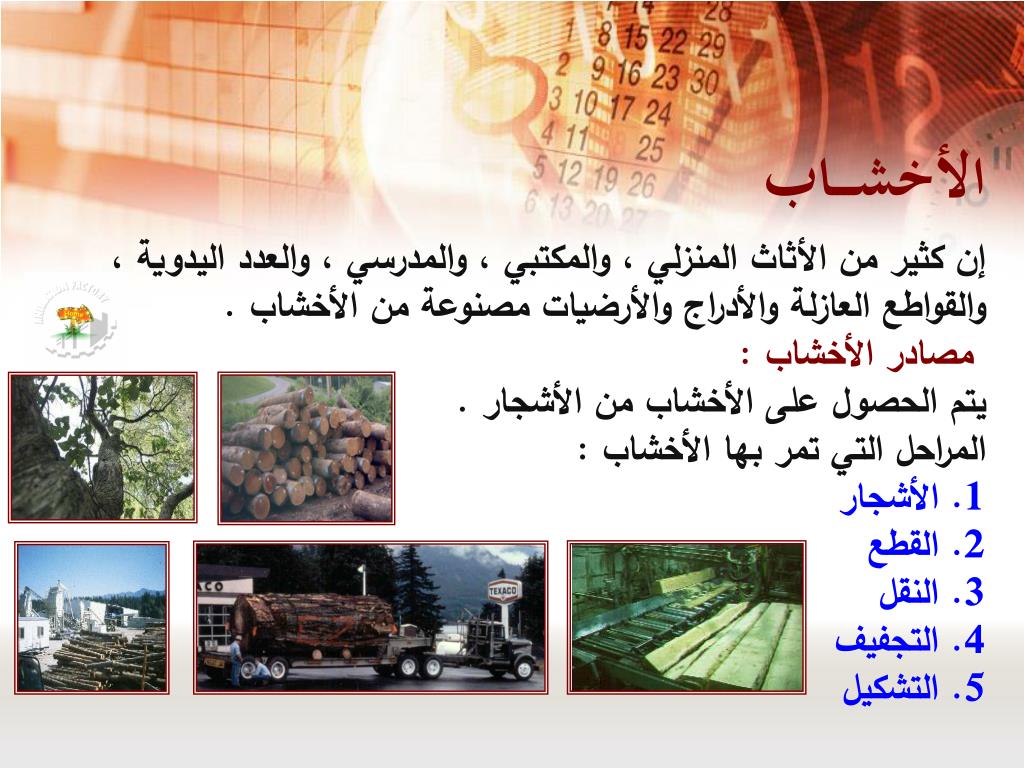

  4. الأخشــــاب • إن كثير من الأثاث المنزلي ، والمكتبي ، والمدرسي ، والعدد اليدوية ، والقواطع العازلة والأدراج والأرضيات مصنوعة من الأخشاب . • مصادر الأخشاب : • يتم الحصول على الأخشاب من الأشجار . • المراحل التي تمر بها الأخشاب : • 1. الأشجار • 2. القطع • 3. النقل • 4. التجفيف • 5. التشكيل

  5. أنواع اأخشاب :الأخشاب الطبيعية .الأخشاب المصنعة . أولاً : الأخشاب الطبيعية :تقسم من حيث الصلابة إلى:أخشاب طرية مثل الخشب الابيض وخشب السويدأخشاب متوسطة الصلابة مثل خشب الزيتون .أخشاب صلبة مثل البلوط والمهاجوني والزان . مقطع فيديو يوضح أنواع الأخشاب الطبيعية والمصنعة.

  6. ثانياً : الأخشاب المصنعة:تصنع الأخشاب المصنعة من فضلات الأخشاب الطبيعية أنواع الأخشاب المصنعة:خشب الابلكاج (الفانير).خشب الساندويش (اللاتيه)..(MDF) الخشب المضغوط

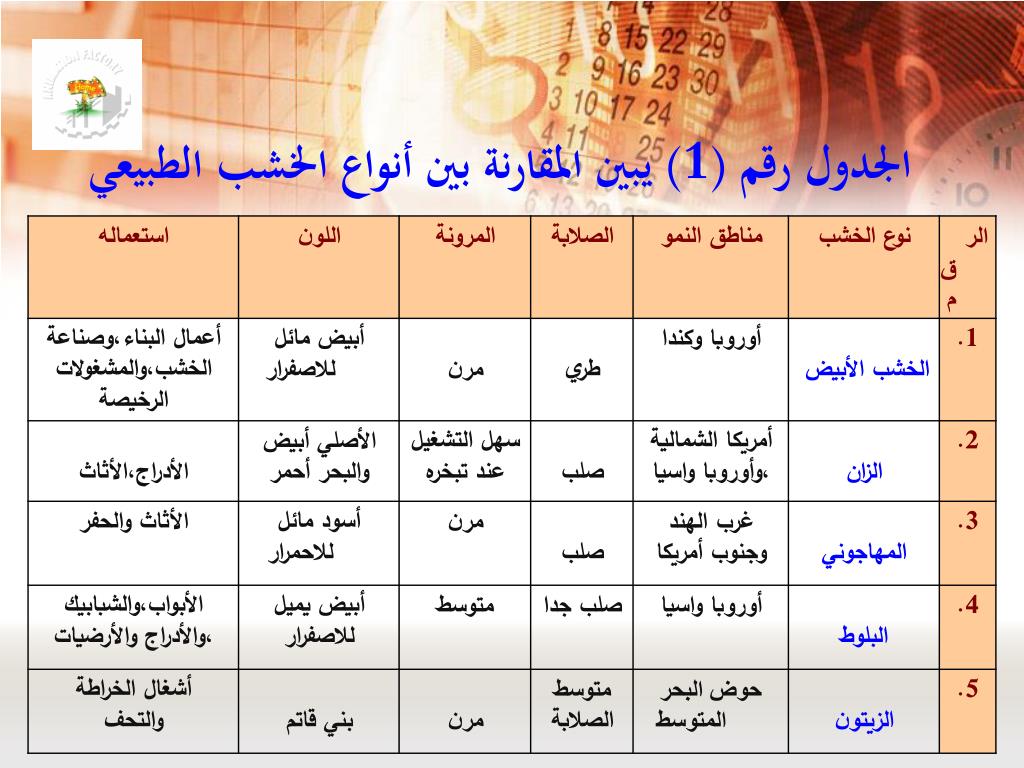

  7. الجدول رقم (1) يبين المقارنة بين أنواع الخشب الطبيعي

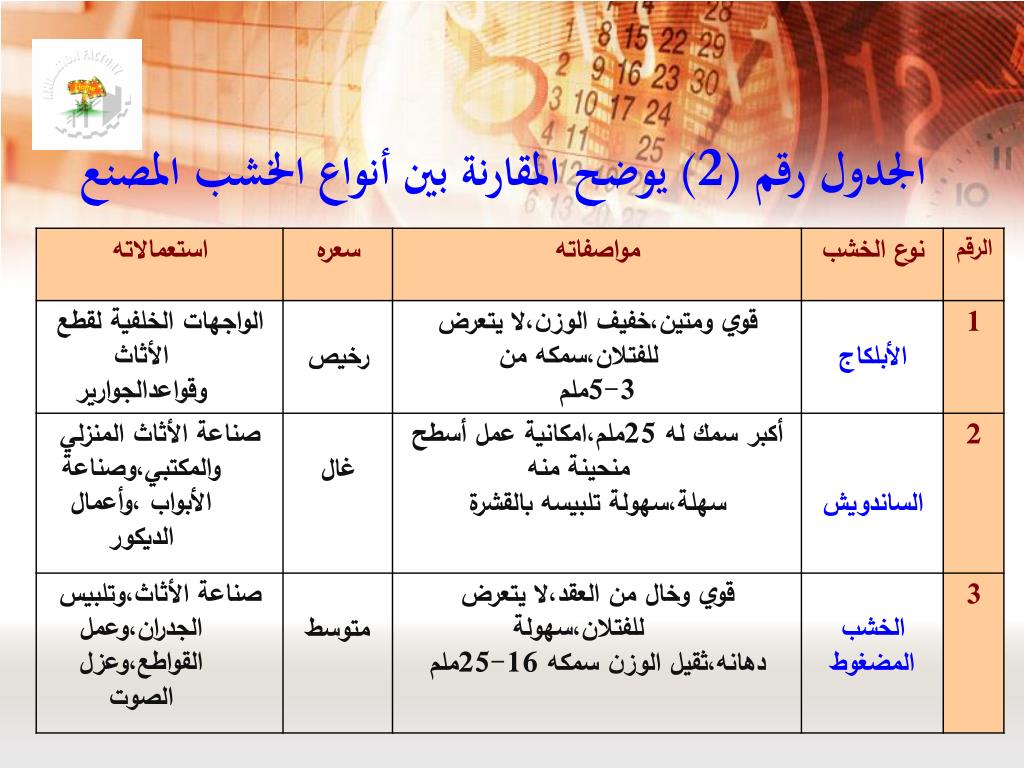

  8. الجدول رقم (2) يوضح المقارنة بين أنواع الخشب المصنع

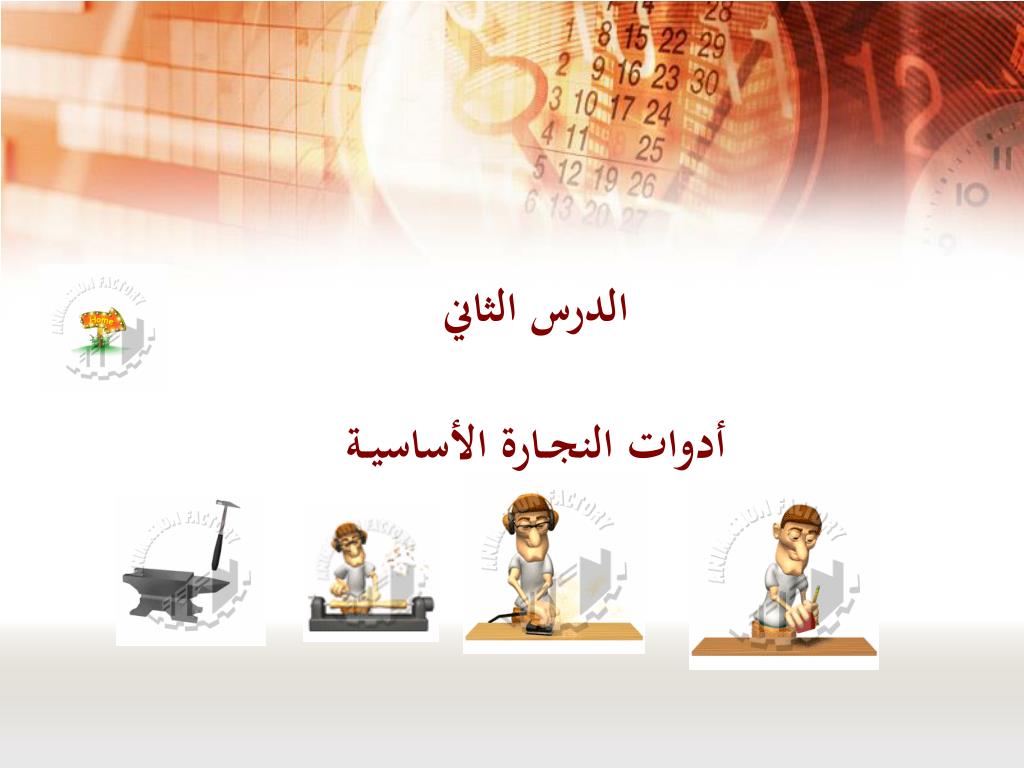

  9. الدرس الثاني أدوات النجــارة الأساسيــة

  10. أدوات النجارة الأساسية : لكل مهنة أدواتها الخاصة بها, ويعد التعرف إليها واستخدامها من المبادئ الأساسية لتعلم المهنة, وبما أنّ هذه الوحدة مخصصة لأدوات النجارة فيجب علينا أن نعرف أنّ لهذه الأدوات دوراً أساسياً في تحويل المواد الخام إلى مشغولات خشبية, تعتمد في جودتها على نوع الأدوات المستعملة, إضافة إلى خبرة المنفذ ومهارته في استعمالها. مقطع فيديو يوضح أدوات النجارة الأساسية.

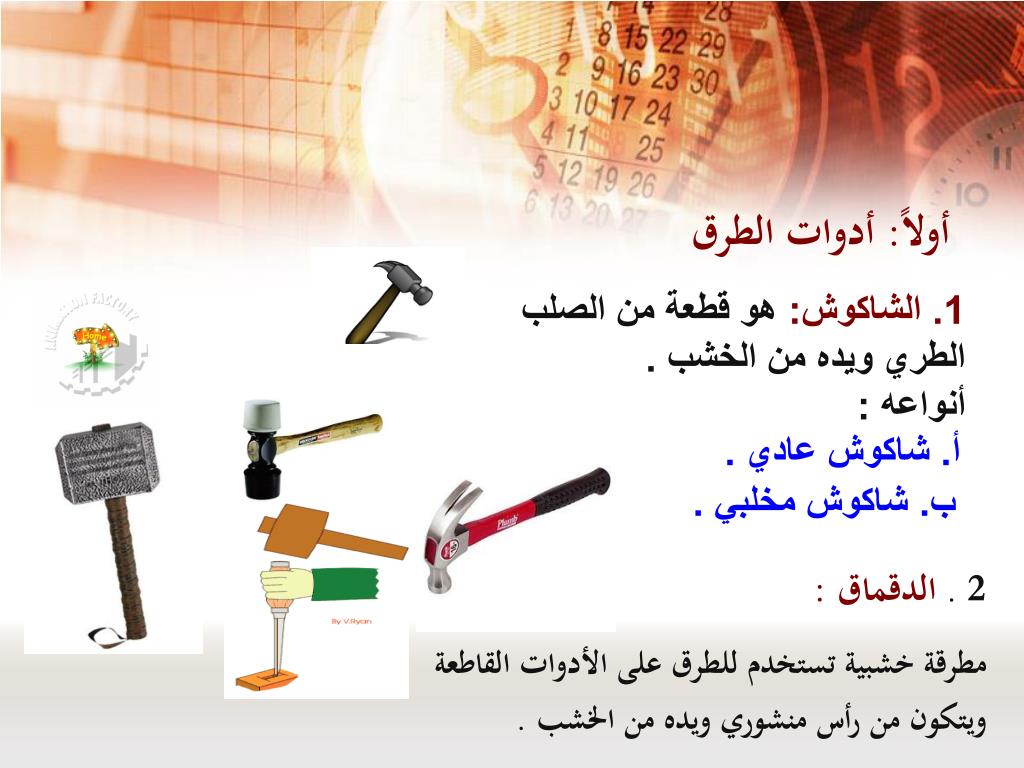

  11. أولاً: أدوات الطرق 1. الشاكوش: هو قطعة من الصلب الطري ويده من الخشب . أنواعه : • 2 . الدقماق : • مطرقة خشبية تستخدم للطرق على الأدوات القاطعة • ويتكون من رأس منشوري ويده من الخشب . أ. شاكوش عادي . ب. شاكوش مخلبي .

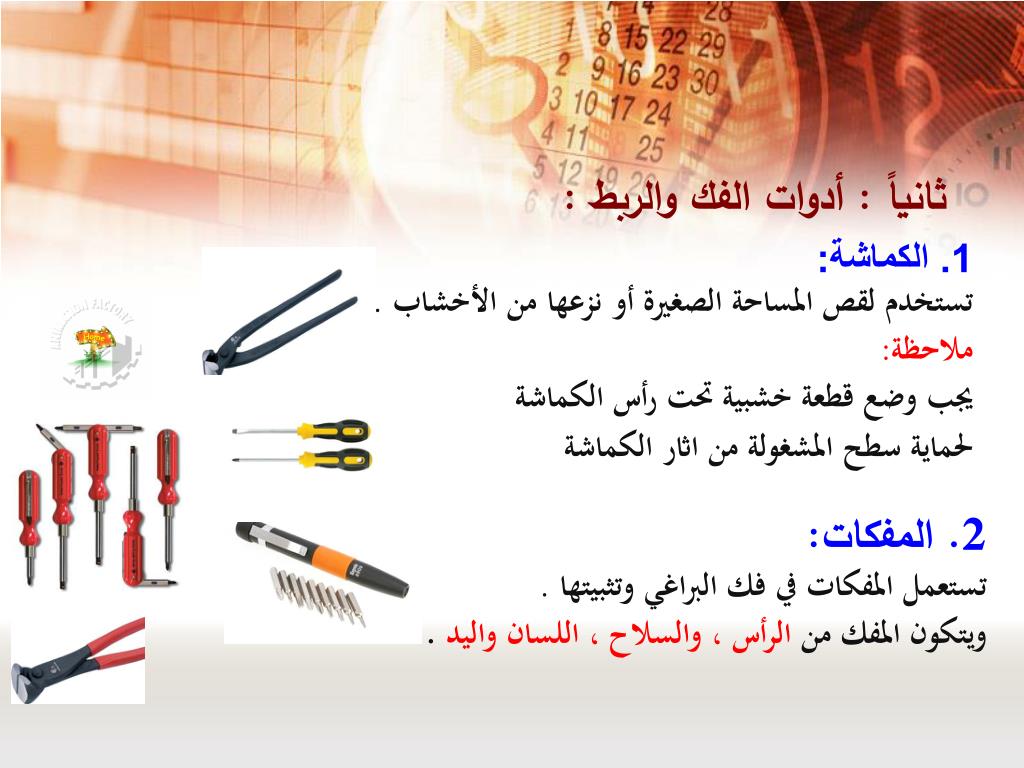

  12. ثانياً : أدوات الفك والربط : 1. الكماشة: تستخدم لقص المساحة الصغيرة أو نزعها من الأخشاب . ملاحظة: يجب وضع قطعة خشبية تحت رأس الكماشة لحماية سطح المشغولة من اثار الكماشة 2. المفكات: تستعمل المفكات في فك البراغي وتثبيتها . ويتكون المفك من الرأس ، والسلاح ، اللسان واليد.

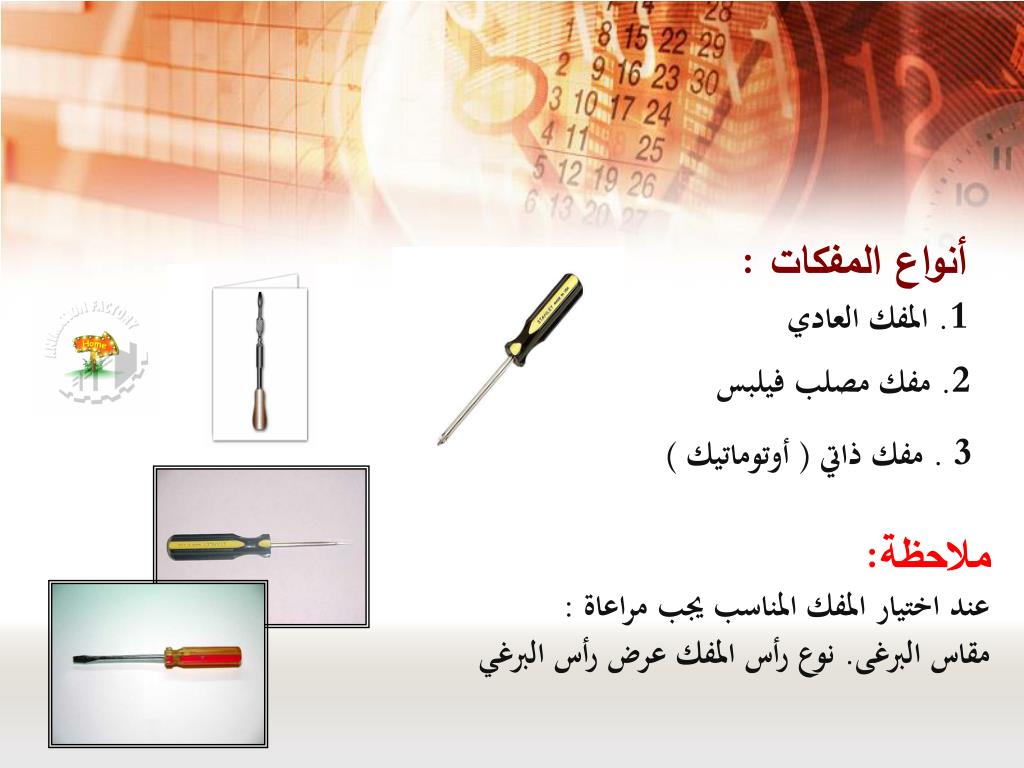

  13. أنواع المفكات : 1. المفك العادي 2. مفك مصلب فيلبس 3 . مفك ذاتي ( أوتوماتيك ) ملاحظة: عند اختيار المفك المناسب يجب مراعاة : مقاس البرغى. نوع رأس المفك عرض رأس البرغي

  14. ثالثاً : أدوات النشر : المناشير : هي أدوات تستعمل لنشر الأخشاب وتحويلها إلي قطع أصغر . وتصنع المناشير من صفائح من الصلب الرقيق تسمي سلاحاً قاطع ذو أسنان منتظمة مقابضها من الخشب القاسي أو البلاستيك . • أنواع المناشير : • منشار التمساح : • تستعمل في الشق الطولي لتفصيل القطع الخشبية الكبيرة . 2. منشار سرّاق الظهر : يستعمل لنشر القطع الصغيرة والأعمال الدقيقة.

  15. 3. منشار الزوانة: هو أحد أدوات النشر الناعم الدقيق وهو يشبه منشار سرّاق الظهر إلا أنه أصغر منه وأسنانه أدق ومقبضه ملفوف وسلاحه أقل عرضاً. 4 . منشار التخريقة: يتكون من سلاح سميك نسبياً بسبب ضيق عرضه ، وطرفة مدبب ويده مفتوحة أو ملفوفة . يستعمل لتفريغ الأشكال الداخلية خاصة التي يصعب استخدام المناشير الاخرى منها . 5 . منشار التخريم أو المنحنيات : يستعمل لنشر المنحنيات وأعمال التفريغ .

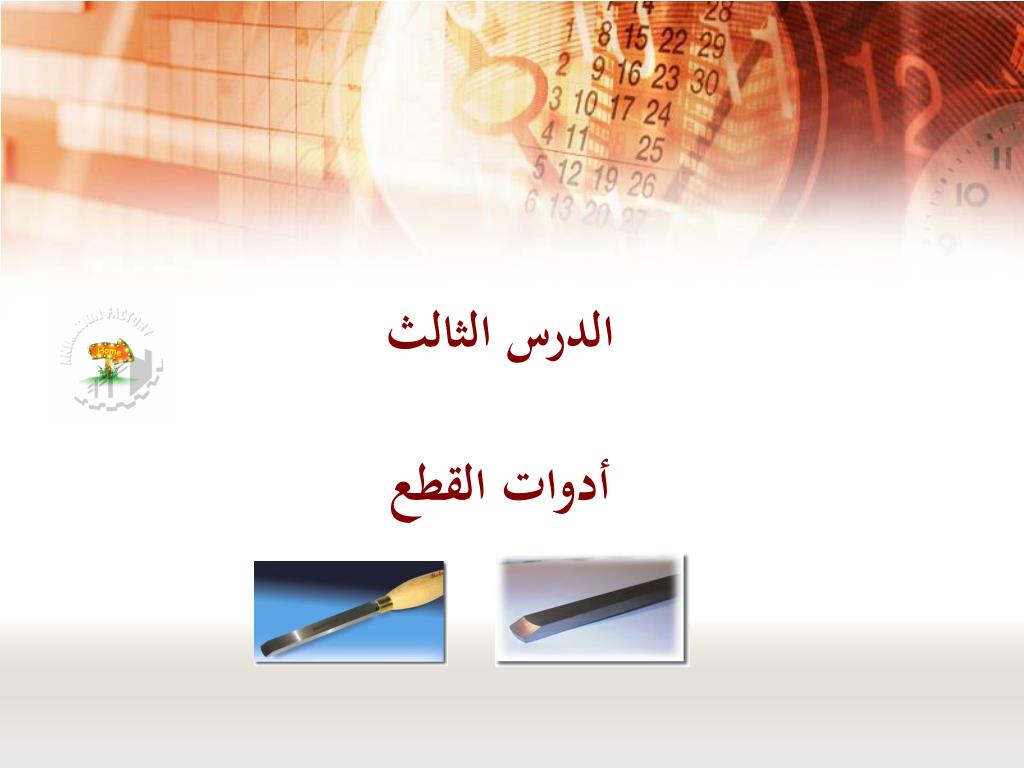

  16. الدرس الثالث أدوات القطع

  17. أدوات القطع : الازميل : يستعمل لتفريغ الخشب في عمليات التوصيل وفي شطف الحافات وازالة الاجزاء الزائدة. أنواع الازميل : أ. الإزميل العادي مستطيل المقطع. ب. الإزميل المشطوف.

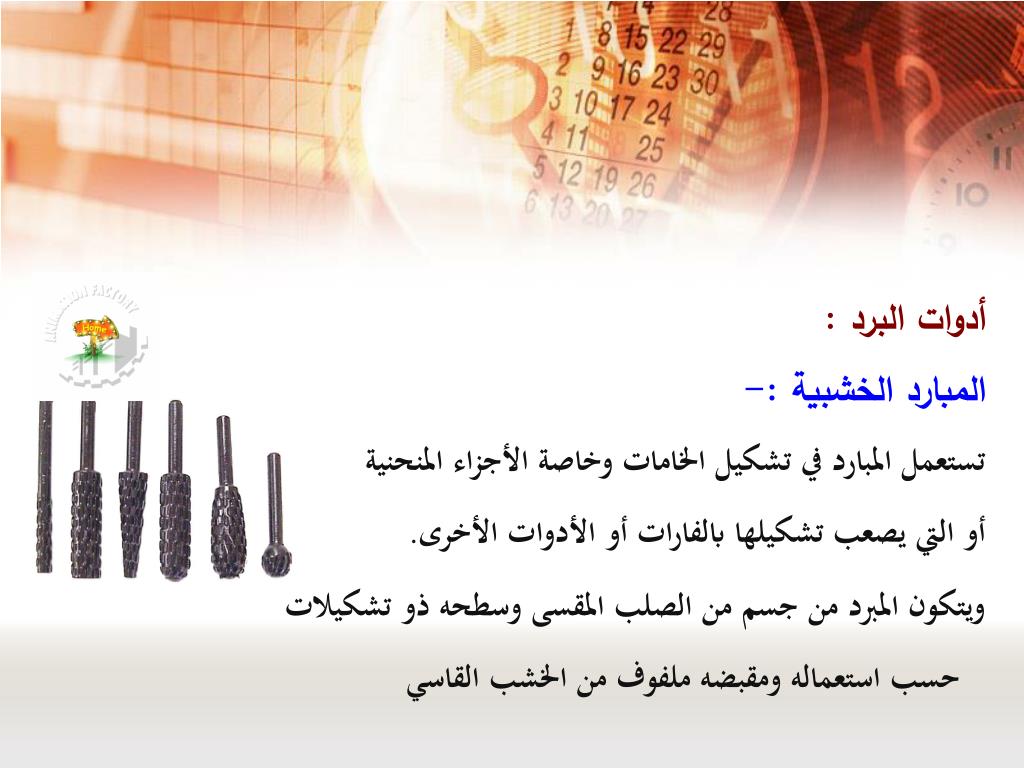

  18. أدوات البرد : المبارد الخشبية :- تستعمل المبارد في تشكيل الخامات وخاصة الأجزاء المنحنية أو التي يصعب تشكيلها بالفارات أو الأدوات الأخرى. ويتكون المبرد من جسم من الصلب المقسى وسطحه ذو تشكيلات حسب استعماله ومقبضه ملفوف من الخشب القاسي

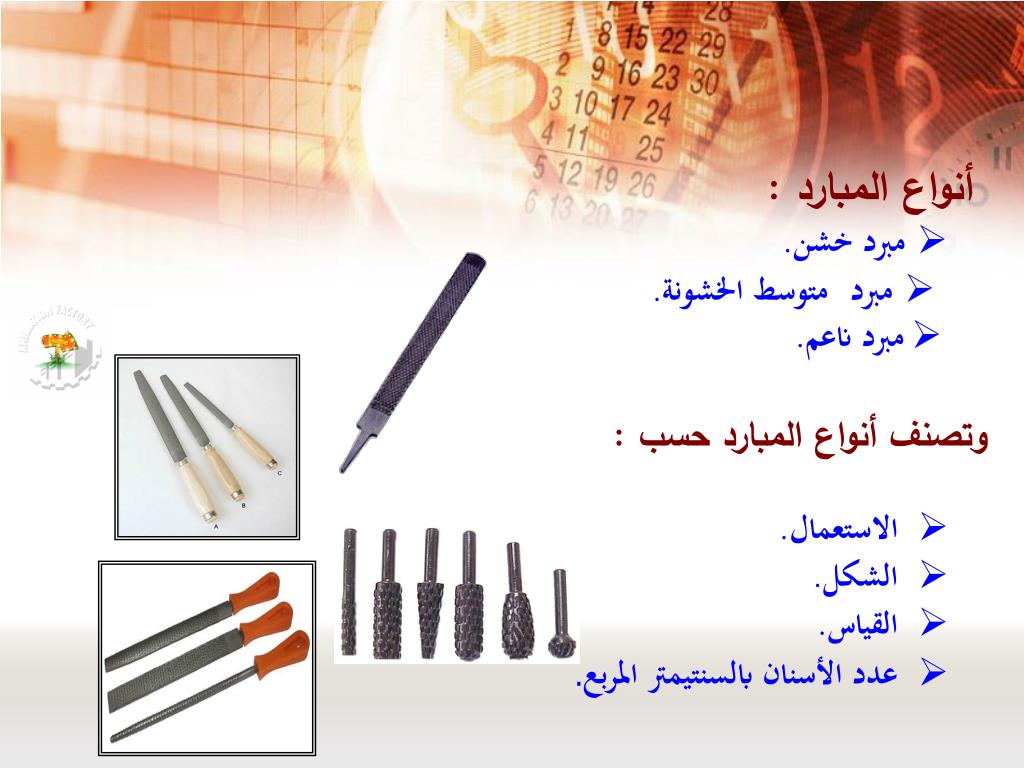

  19. أنواع المبارد : • مبرد خشن. • مبردمتوسط الخشونة. • مبرد ناعم. • وتصنف أنواع المبارد حسب : • الاستعمال. • الشكل. • القياس. • عدد الأسنان بالسنتيمتر المربع .

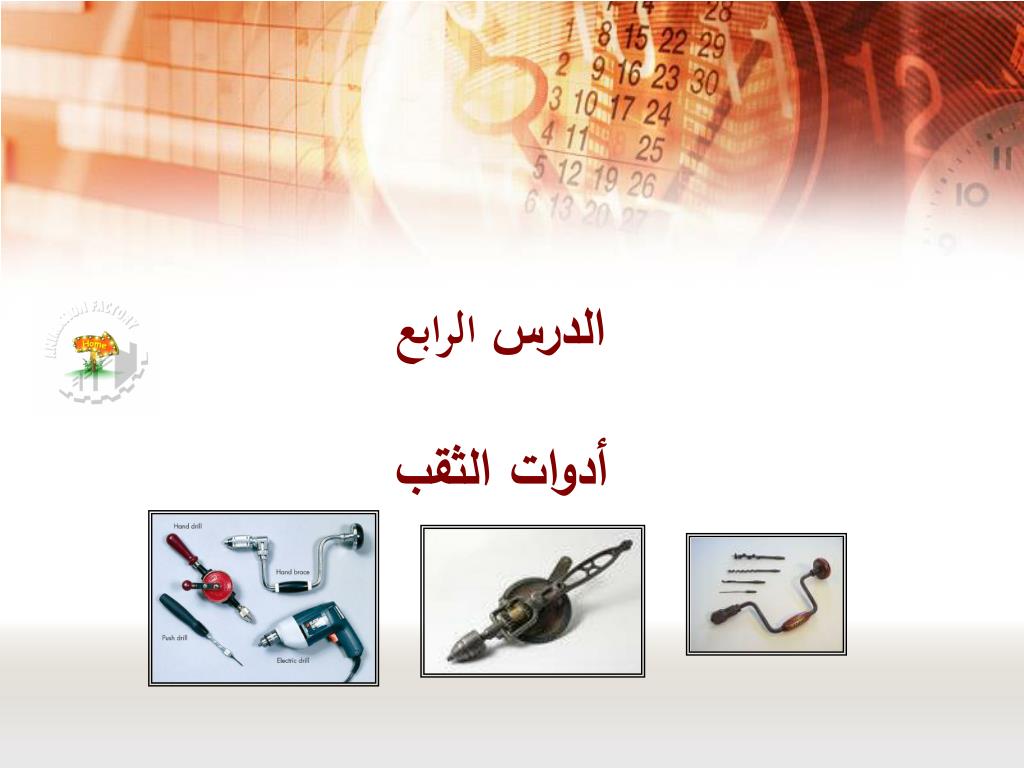

  20. الدرس الرابع أدوات الثقب

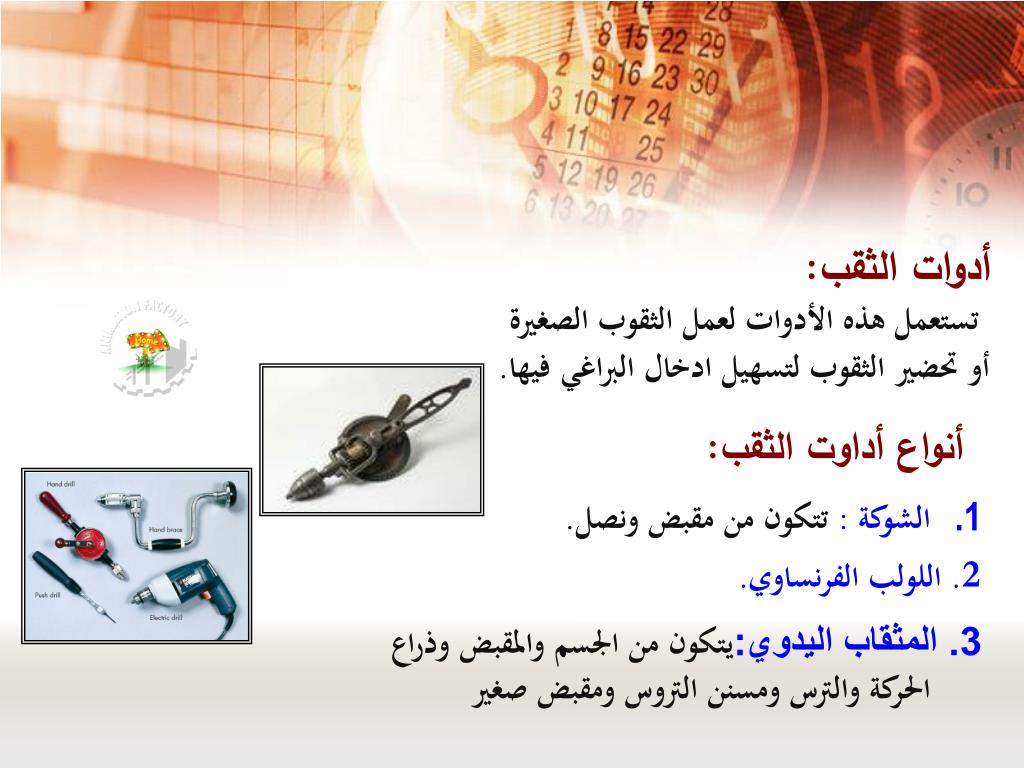

  21. أدوات الثقب: تستعمل هذه الأدوات لعمل الثقوب الصغيرة أو تحضير الثقوب لتسهيل ادخال البراغيفيها. أنواع أداوت الثقب: • الشوكة : تتكون من مقبض ونصل. 2. اللولب الفرنساوي. 3. المثقاب اليدوي:يتكون من الجسم والمقبض وذراع الحركة والترس ومسنن التروس ومقبض صغير

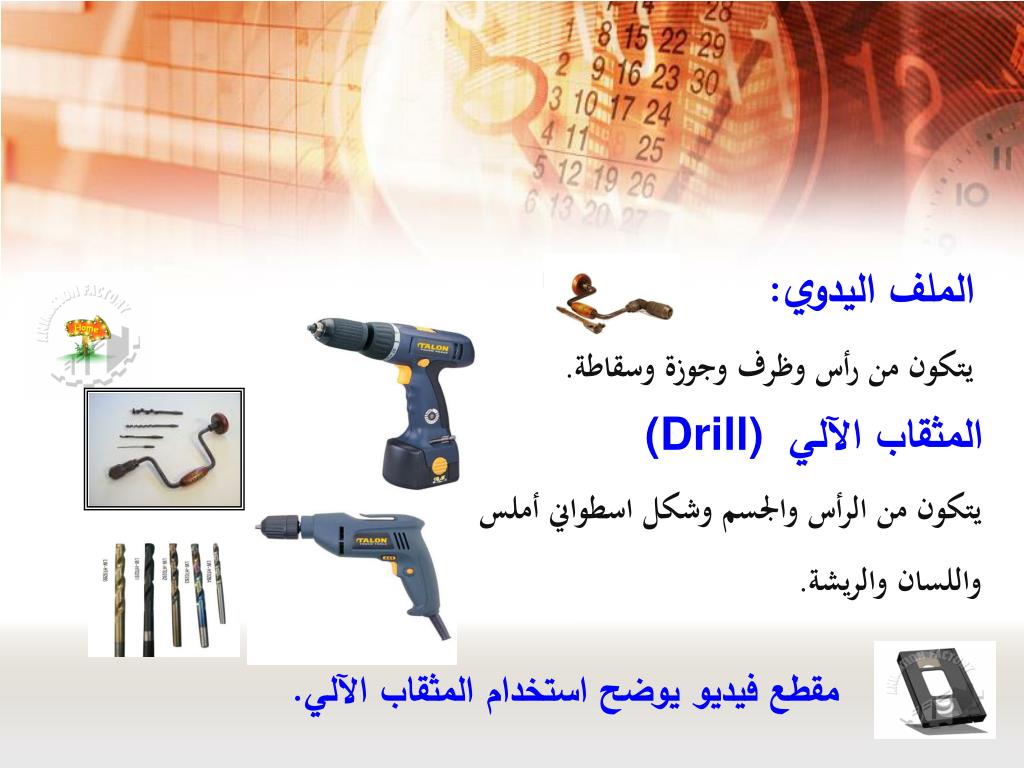

  22. الملف اليدوي: يتكون من رأس وظرف وجوزة وسقاطة. (Drill) المثقاب الآلي يتكون من الرأس والجسم وشكل اسطواني أملس واللسان والريشة. مقطع فيديو يوضح استخدام المثقاب الآلي.

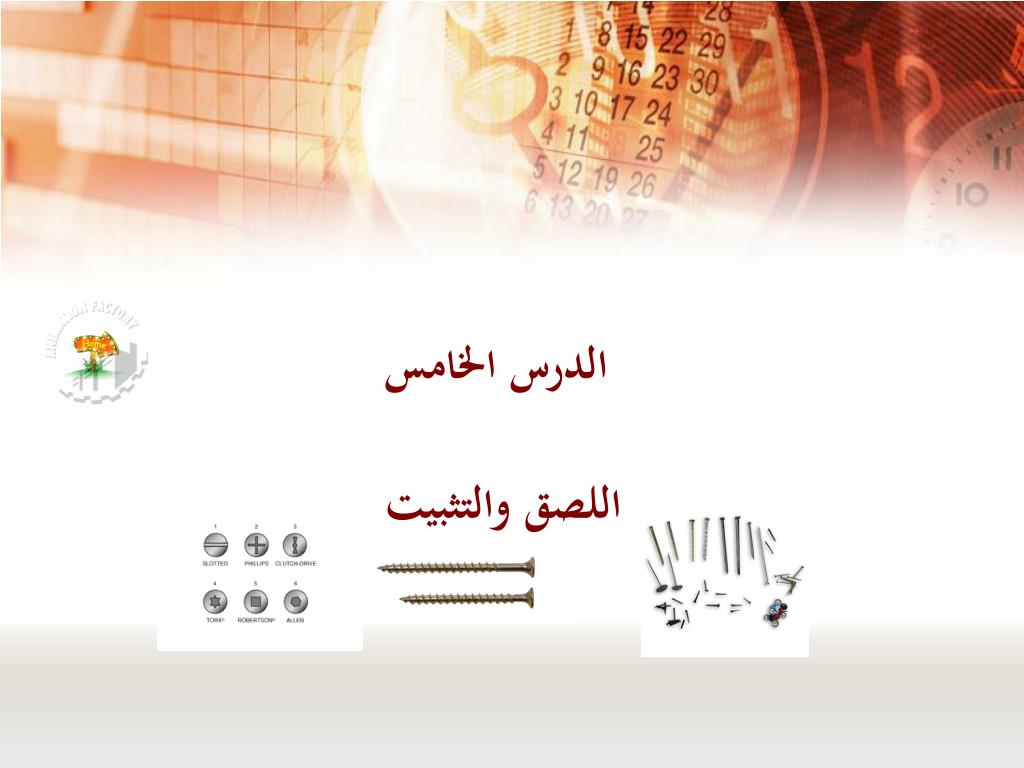

  23. الدرس الخامس اللصق والتثبيت

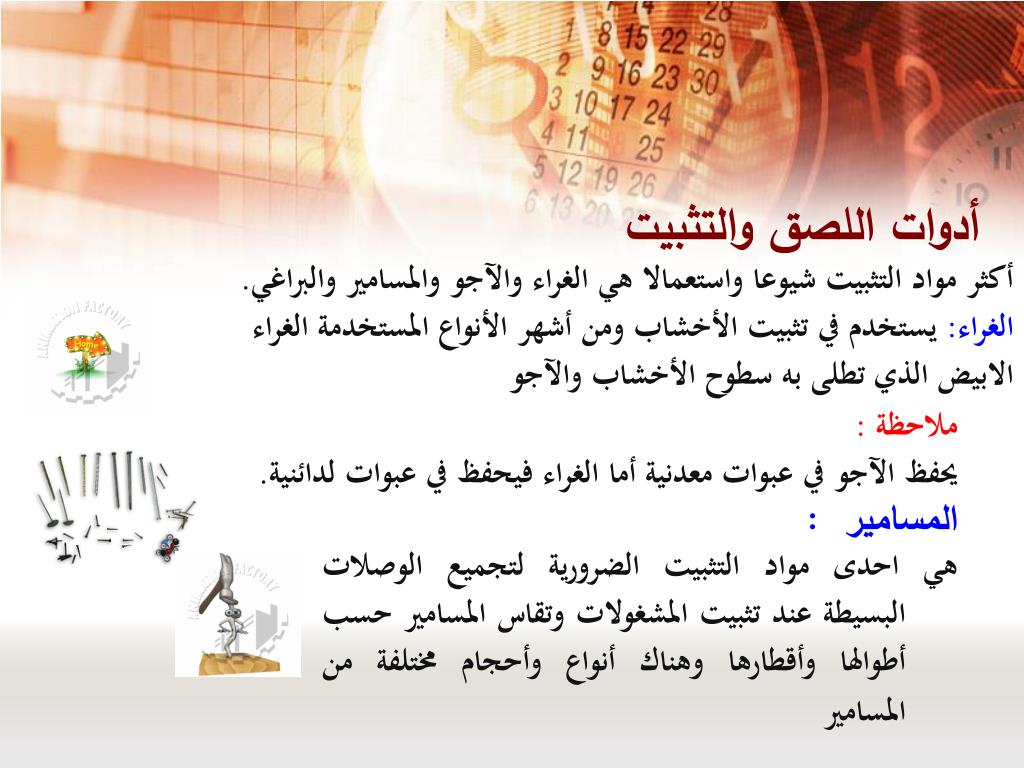

  24. أدوات اللصق والتثبيت أكثر مواد التثبيت شيوعا واستعمالا هي الغراء والآجو والمسامير والبراغي. الغراء: يستخدم في تثبيت الأخشاب ومن أشهر الأنواع المستخدمة الغراء الابيض الذي تطلى به سطوح الأخشاب والآجو ملاحظة : يحفظ الآجو في عبوات معدنية أما الغراء فيحفظ في عبوات لدائنية. • المسامير : • هي احدى مواد التثبيت الضرورية لتجميع الوصلات البسيطة عند تثبيت المشغولات وتقاس المسامير حسب أطوالها وأقطارها وهناك أنواع وأحجام مختلفة من المسامير

  25. أنواع المسامير: • رأس غاطس خشن - مدبب من الطرفين. • نجمي - دون رأس - رؤوس مبسطة. • مسمار دبوس.

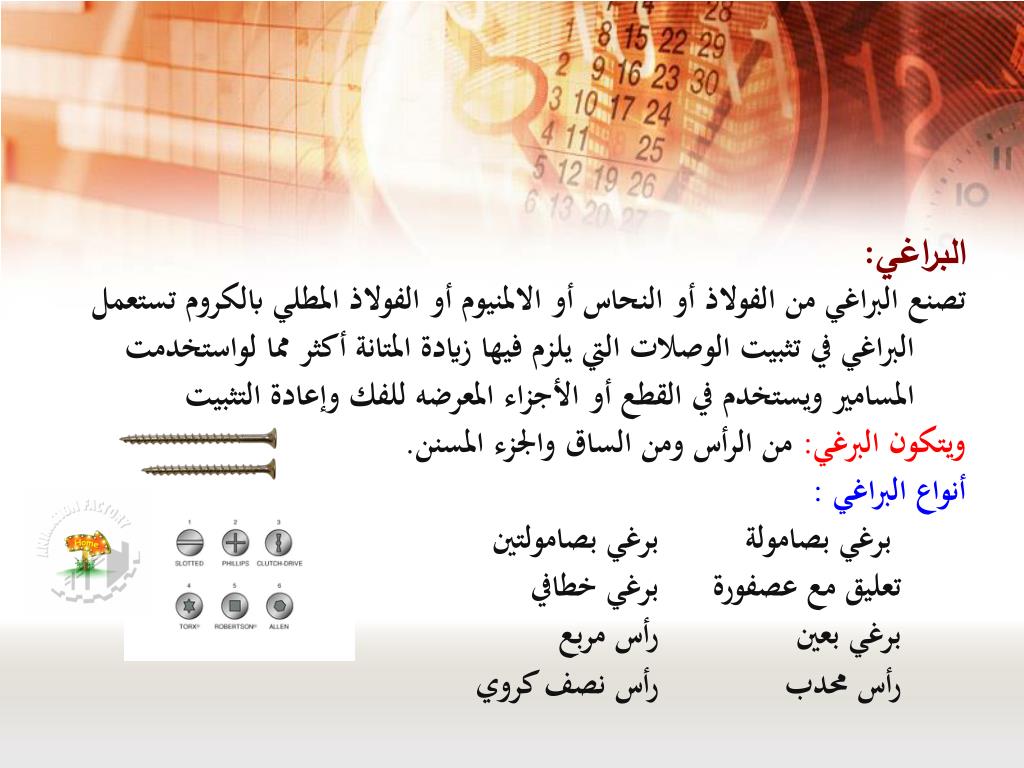

  26. البراغي: • تصنع البراغي من الفولاذ أو النحاس أو الالمنيوم أو الفولاذ المطلي بالكروم تستعمل البراغي في تثبيت الوصلات التي يلزم فيها زيادة المتانة أكثر مما لواستخدمت المسامير ويستخدم في القطع أو الأجزاء المعرضه للفك وإعادة التثبيت • ويتكون البرغي: من الرأس ومن الساق والجزء المسنن. • أنواع البراغي : • برغي بصامولة برغي بصامولتين • تعليق مع عصفورة برغي خطافي • برغي بعين رأس مربع • رأس محدب رأس نصف كروي

  27. الإرشادات التي يجب إتباعها عند تثبيت المسامير • اختر المسمار ذا النوع والقياس المناسبين مع مراعاة أن يكون طول • المسمار أقل من سمك الخشب. • عند تثبيت مجموعة من المسامير يجب أن لا تكون المسامير في صف واحد يجب توخي. الحذر أثناء استعمال الشاكوش في تثبيت المسامير. • لإخفاء رؤوس المسامير يمكنك استعمال السنبك.

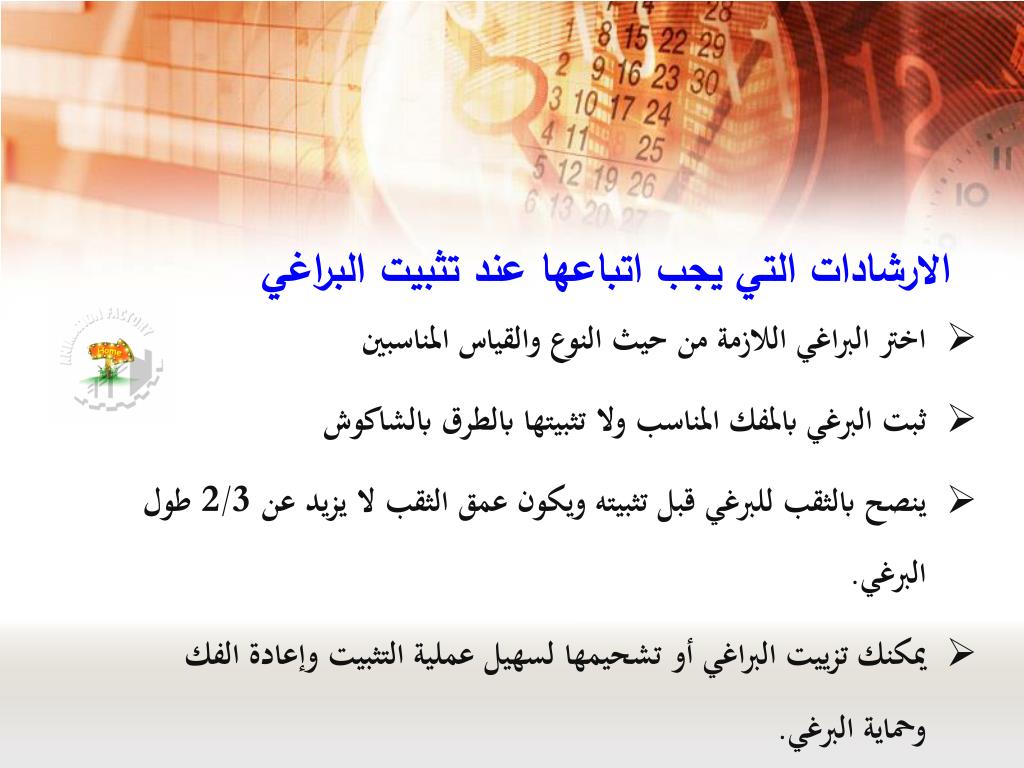

  28. الارشادات التي يجب اتباعها عند تثبيت البراغي • اختر البراغي اللازمة من حيث النوع والقياس المناسبين • ثبت البرغي بالمفك المناسب ولا تثبيتها بالطرق بالشاكوش • ينصح بالثقب للبرغي قبل تثبيته ويكون عمق الثقب لا يزيد عن 2/3 طول البرغي. • يمكنك تزييت البراغي أو تشحيمها لسهيل عملية التثبيت وإعادة الفك وحماية البرغي.

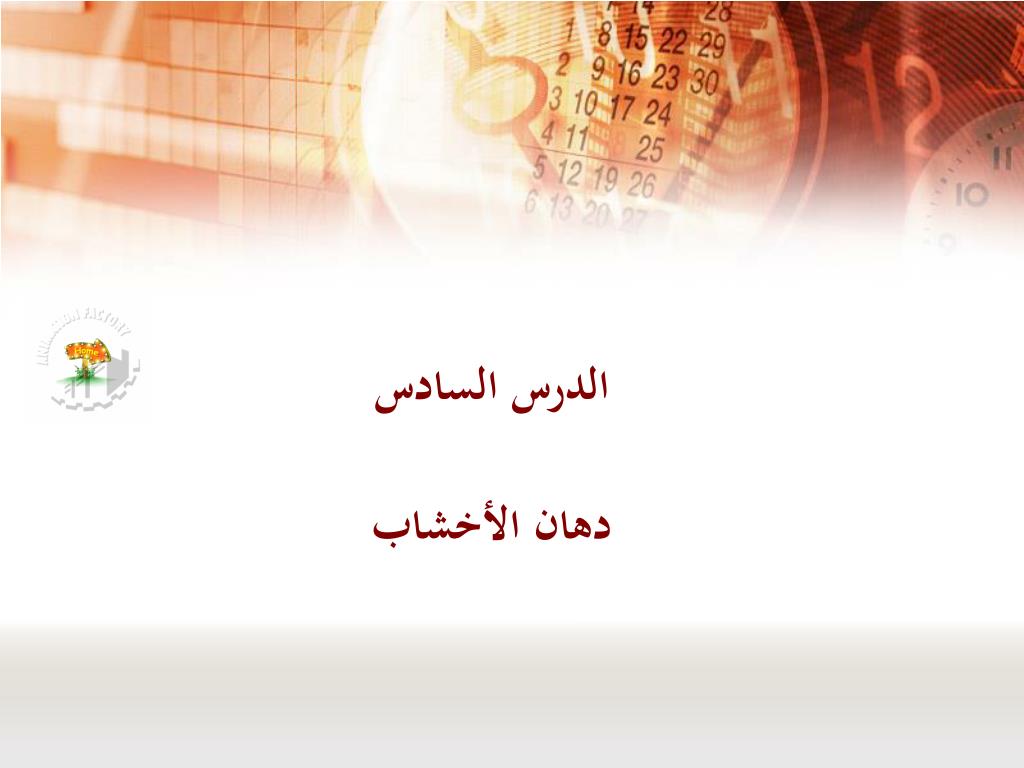

  29. الدرس السادس دهان الأخشاب

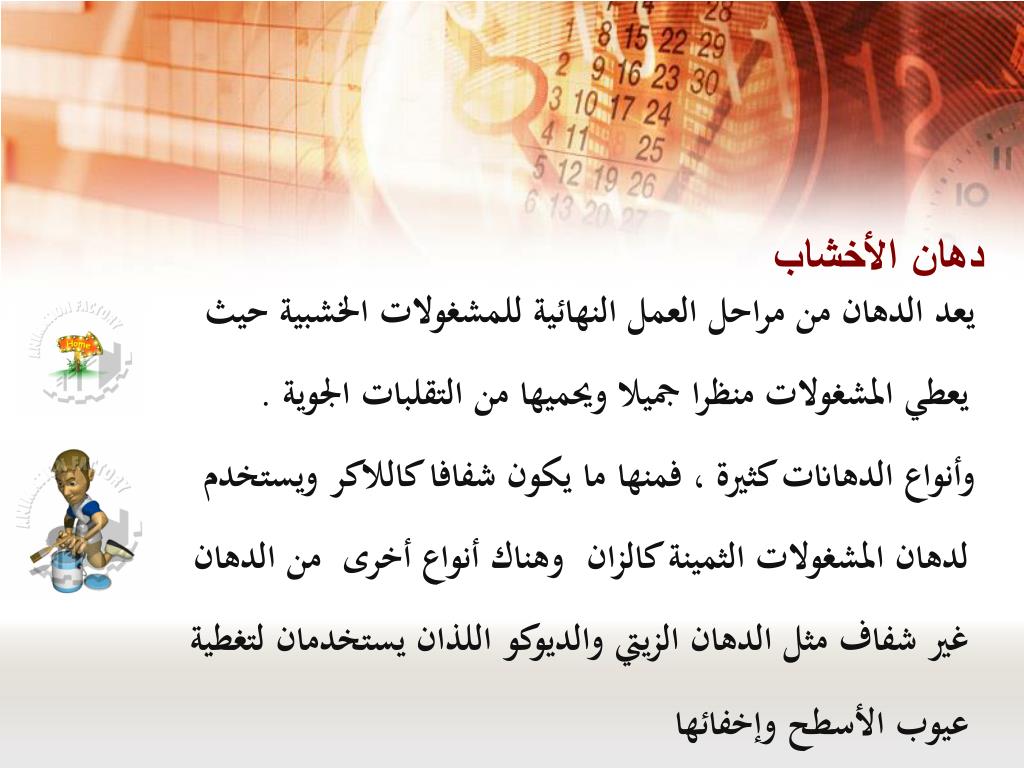

  30. دهان الأخشاب • يعد الدهان من مراحل العمل النهائية للمشغولات الخشبية حيث يعطي المشغولات منظرا جميلا ويحميها من التقلبات الجوية . • وأنواع الدهانات كثيرة ، فمنها ما يكون شفافا كاللاكر ويستخدم لدهان المشغولات الثمينة كالزان وهناك أنواع أخرى من الدهان غير شفاف مثل الدهان الزيتي والديوكو اللذان يستخدمان لتغطية عيوب الأسطح وإخفائها

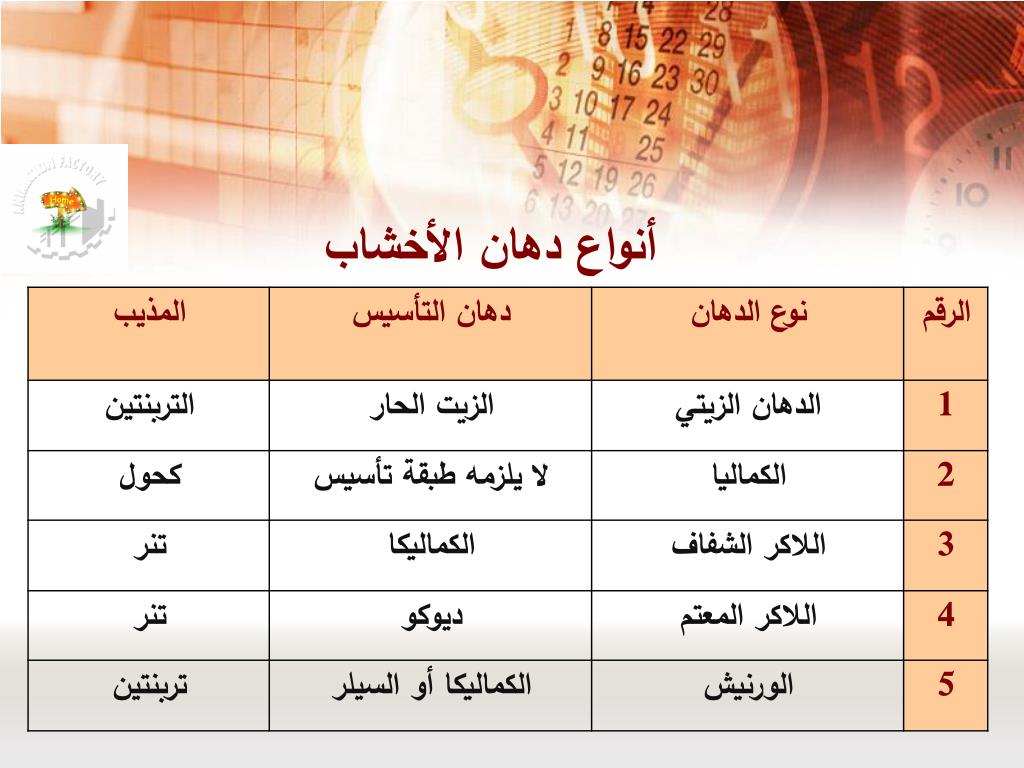

  31. أنواع دهان الأخشاب

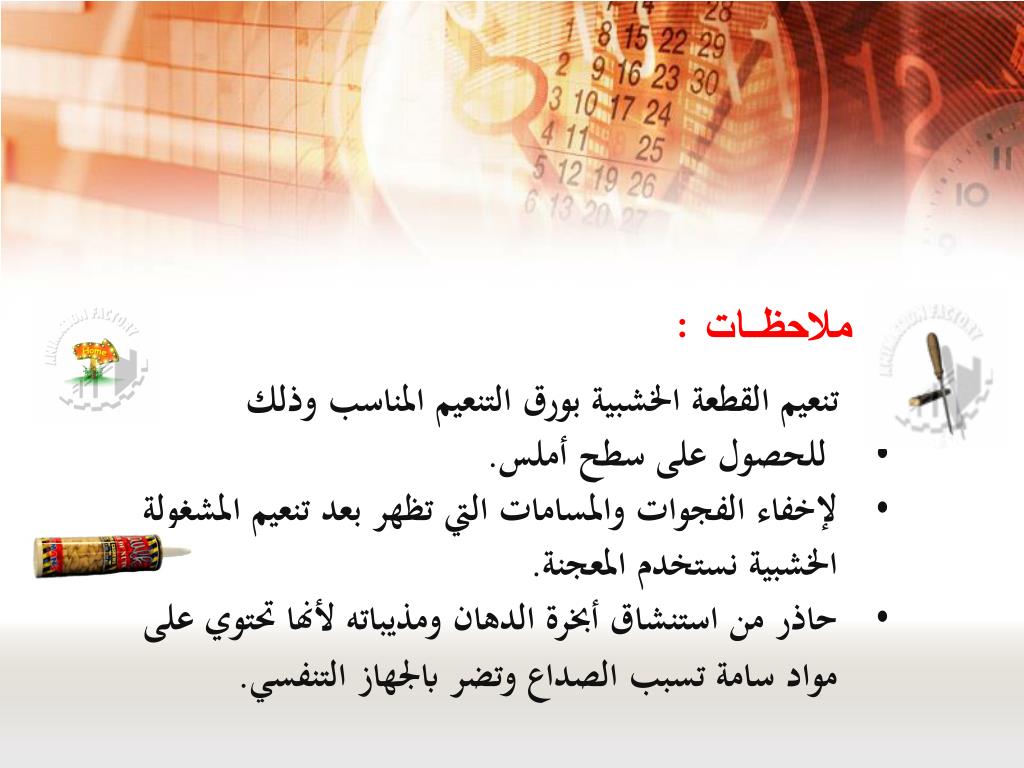

  32. ملاحظـــات : • تنعيم القطعة الخشبية بورق التنعيم المناسب وذلك • للحصول على سطح أملس. • لإخفاء الفجوات والمسامات التي تظهر بعد تنعيم المشغولة الخشبية نستخدم المعجنة. • حاذر من استنشاق أبخرة الدهان ومذيباته لأنها تحتوي على مواد سامة تسبب الصداع وتضر بالجهاز التنفسي.

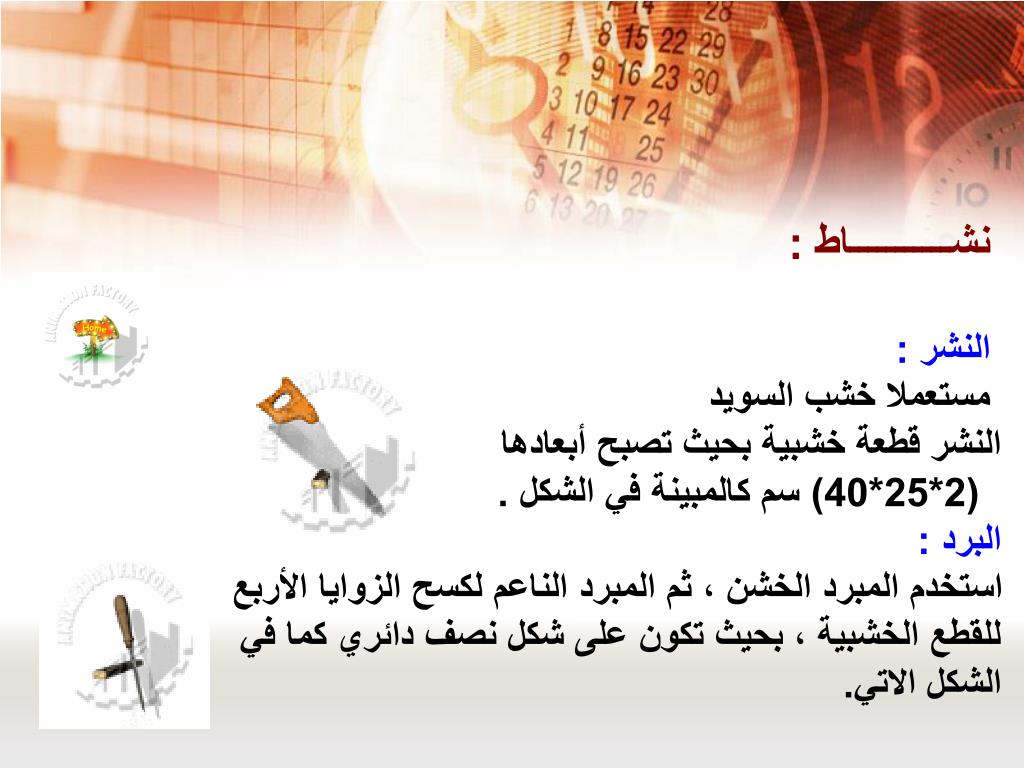

  33. نشـــــــــــاط :13 النشر : مستعملا خشب السويد النشر قطعة خشبية بحيث تصبح أبعادها (2*25*40) سم كالمبينة في الشكل .البرد :استخدم المبرد الخشن ، ثم المبرد الناعم لكسح الزوايا الأربع للقطع الخشبية ، بحيث تكون على شكل نصف دائري كما في الشكل الاتي.

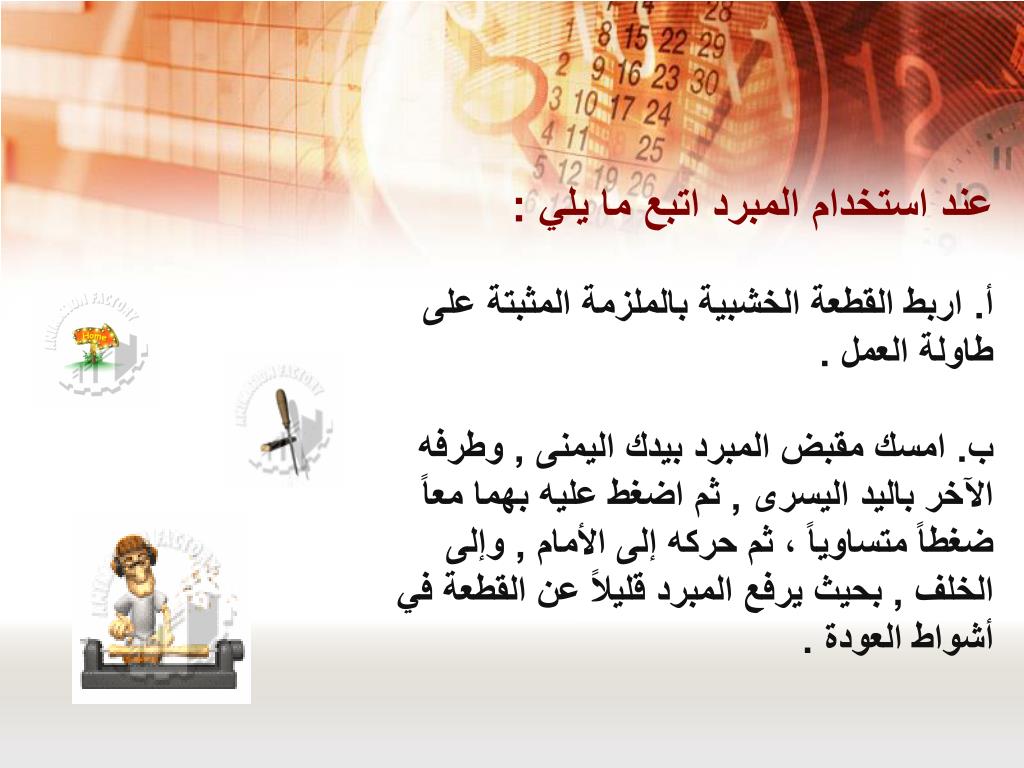

  34. عند استخدام المبرد اتبع ما يلي :أ. اربط القطعة الخشبية بالملزمة المثبتة على طاولة العمل .ب. امسك مقبض المبرد بيدك اليمنى , وطرفه الآخر باليد اليسرى , ثم اضغط عليه بهما معاً ضغطاً متساوياً ، ثم حركه إلى الأمام , وإلى الخلف , بحيث يرفع المبرد قليلاً عن القطعة في أشواط العودة .

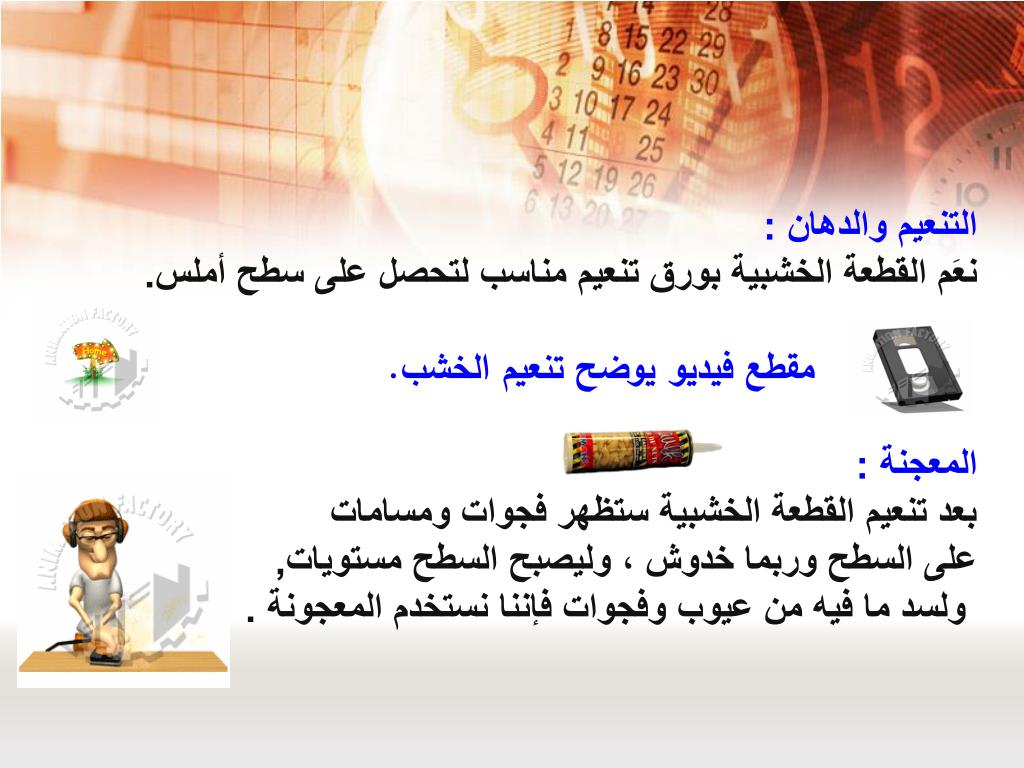

  35. التنعيم والدهان :نعَم القطعة الخشبية بورق تنعيم مناسب لتحصل على سطح أملس. المعجنة :بعد تنعيم القطعة الخشبية ستظهر فجوات ومسامات على السطح وربما خدوش ، وليصبح السطح مستويات, ولسد ما فيه من عيوب وفجوات فإننا نستخدم المعجونة . مقطع فيديو يوضح تنعيم الخشب.

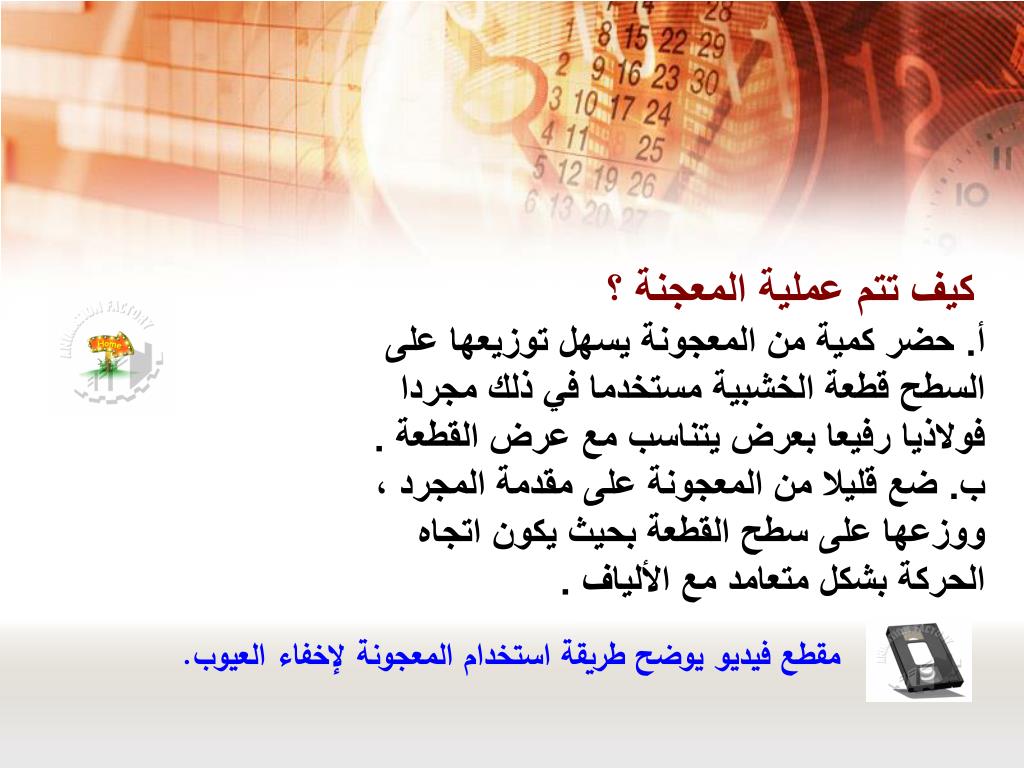

  36. كيف تتم عملية المعجنة ؟أ. حضر كمية من المعجونة يسهل توزيعها على السطح قطعة الخشبية مستخدما في ذلك مجردا فولاذيا رفيعا بعرض يتناسب مع عرض القطعة .ب. ضع قليلا من المعجونة على مقدمة المجرد ، ووزعها على سطح القطعة بحيث يكون اتجاه الحركة بشكل متعامد مع الألياف . مقطع فيديو يوضح طريقة استخدام المعجونة لإخفاء العيوب.

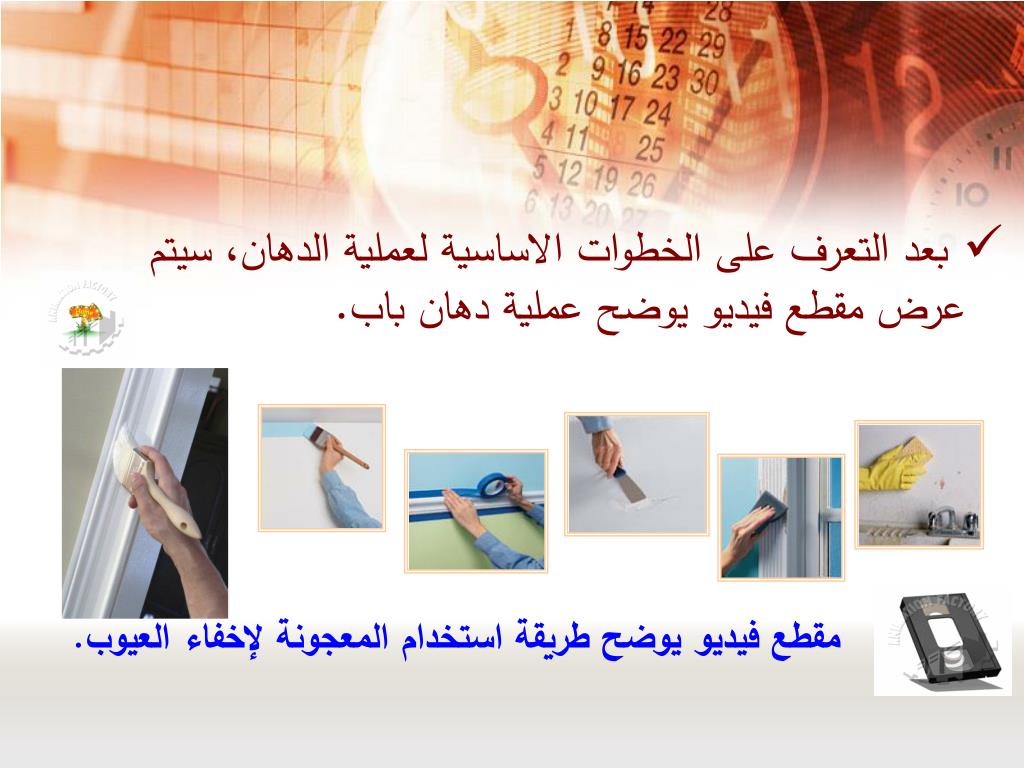

  37. بعد التعرف على الخطوات الاساسية لعملية الدهان، سيتم عرض مقطع فيديو يوضح عملية دهان باب. مقطع فيديو يوضح طريقة استخدام المعجونة لإخفاء العيوب.

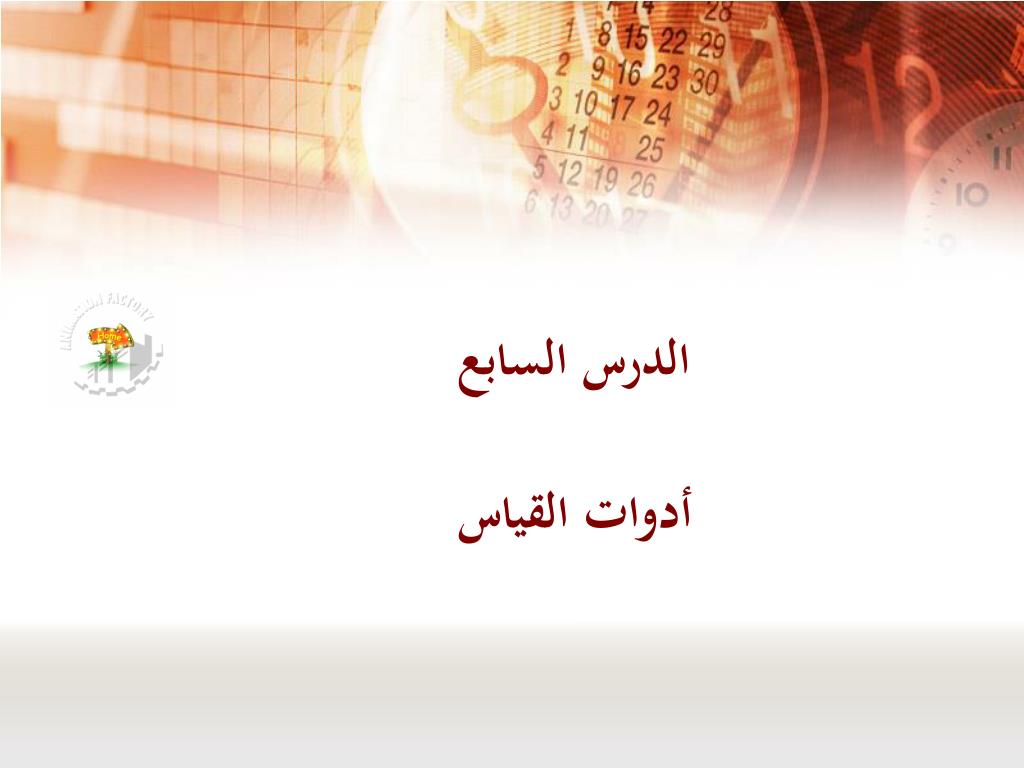

  38. الدرس السابع أدوات القياس

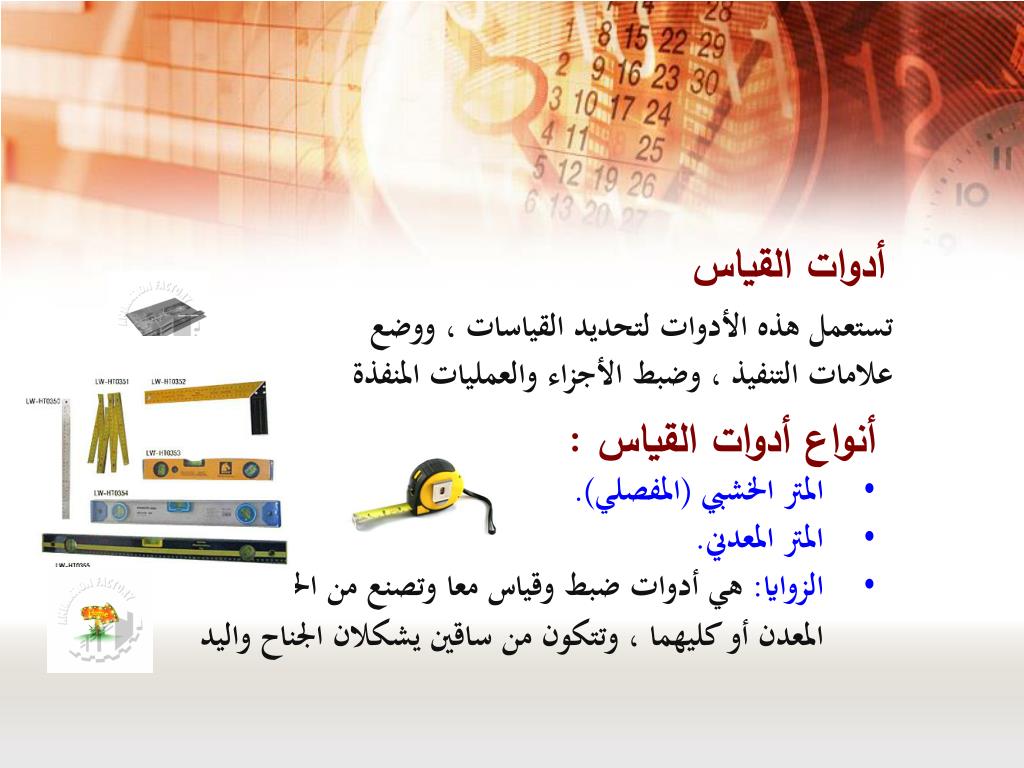

  39. أدوات القياس • تستعمل هذه الأدوات لتحديد القياسات ، ووضع • علامات التنفيذ ، وضبط الأجزاء والعمليات المنفذة • أنواع أدوات القياس : • المتر الخشبي (المفصلي). • المتر المعدني. • الزوايا: هي أدوات ضبط وقياس معا وتصنع من الخشب أو المعدن أو كليهما ، وتتكون من ساقين يشكلان الجناح واليد

  40. أنواع الزوايا : • الزاوية القائمة: تستخدم لضبط استواء السطوح وتعامد الحروف معها ، • وفي رسم خطوط على زوايا قائمة وتستعمل لقياس زوايا مقدارها 45و 90. • الزاوية المائلة على 45: تستخدم لقياس زاوية مقدارها 45 و135 وتستعمل لرسم خطوط أو زوايا أجزاء مائلة • الزاوية المركبة: تستخدم لضبط زوايا مقدارها 90و45 أو قياسها أو رسمها • الزاوية المتحركة: تستخدم لرسم الزوايا المائلة ولضبطها • ملاحظة: • يجب المحافظة على الزوايا لتجنب سقوطها على الارض وأن لا تترك في أماكن معرضة للرطوبة وأن يتم تزييت الأنواع المعدنية

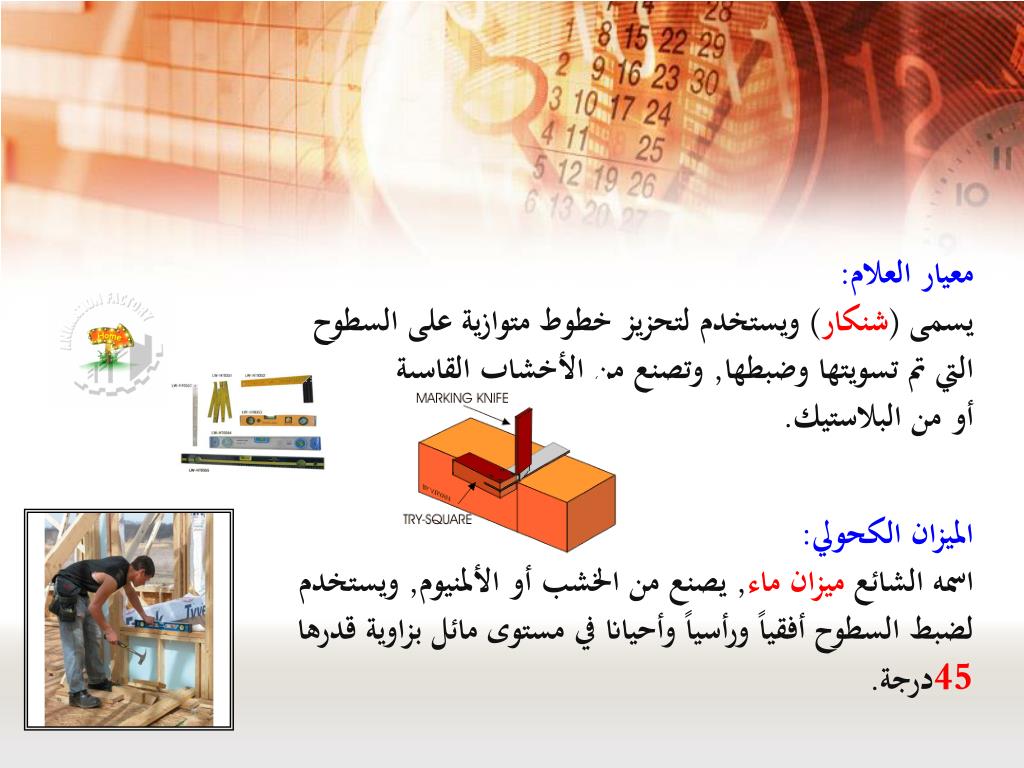

  41. معيار العلام: يسمى (شنكار) ويستخدم لتحزيز خطوط متوازية على السطوح التي تم تسويتها وضبطها, وتصنع من الأخشاب القاسية أو من البلاستيك. الميزان الكحولي: اسمه الشائع ميزان ماء, يصنع من الخشب أو الألمنيوم, ويستخدم لضبط السطوح أفقياً ورأسياً وأحيانا في مستوى مائل بزاوية قدرها 45درجة.

  42. دهان القطعة الخشبية :بعد التنعيم تكون القطعة الخشبية جاهزة للدهان ، وقبل الدهان عليك ارتداء ملابس العمل للحفاظ على نظافة ملابسك .حاذر من استنشاق أبخرة الدهان ومذيباته فهي تحتوي على مواد سامة تسبب الصداع ، وتضر بالجهاز التنفسي ، والجهاز العصبي .

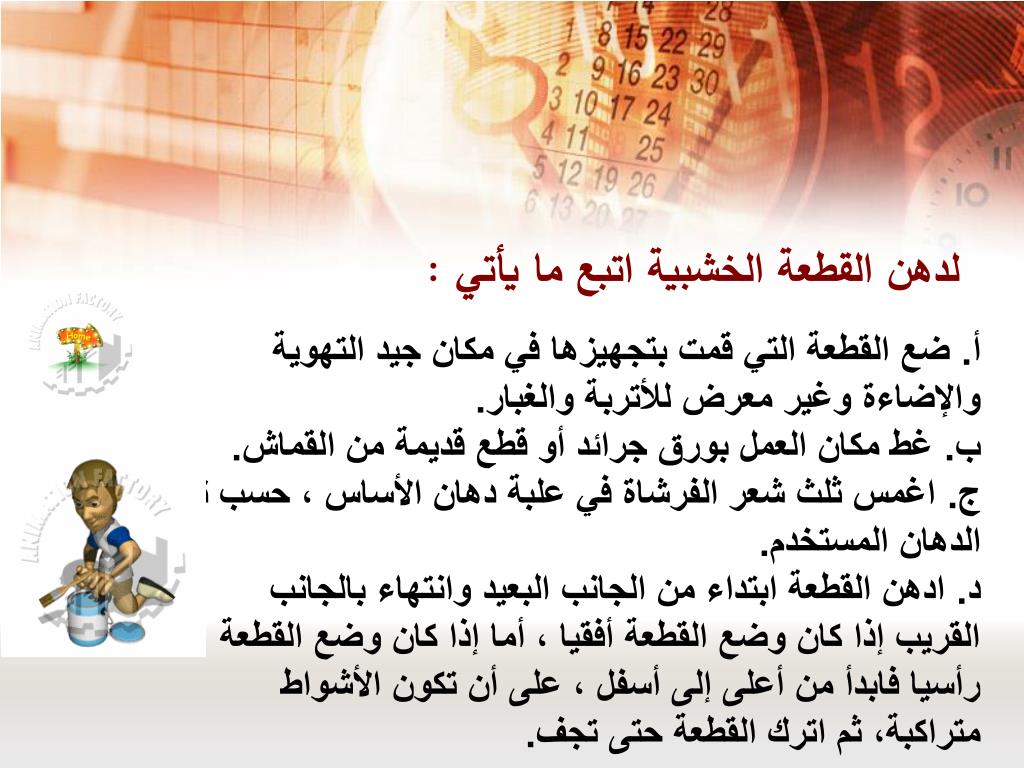

  43. لدهن القطعة الخشبية اتبع ما يأتي : أ. ضع القطعة التي قمت بتجهيزها في مكان جيد التهوية والإضاءة وغير معرض للأتربة والغبار.ب. غط مكان العمل بورق جرائد أو قطع قديمة من القماش.ج. اغمس ثلث شعر الفرشاة في علبة دهان الأساس ، حسب نوع الدهان المستخدم.د. ادهن القطعة ابتداء من الجانب البعيد وانتهاء بالجانب القريب إذا كان وضع القطعة أفقيا ، أما إذا كان وضع القطعة رأسيا فابدأ من أعلى إلى أسفل ، على أن تكون الأشواط متراكبة، ثم اترك القطعة حتى تجف.

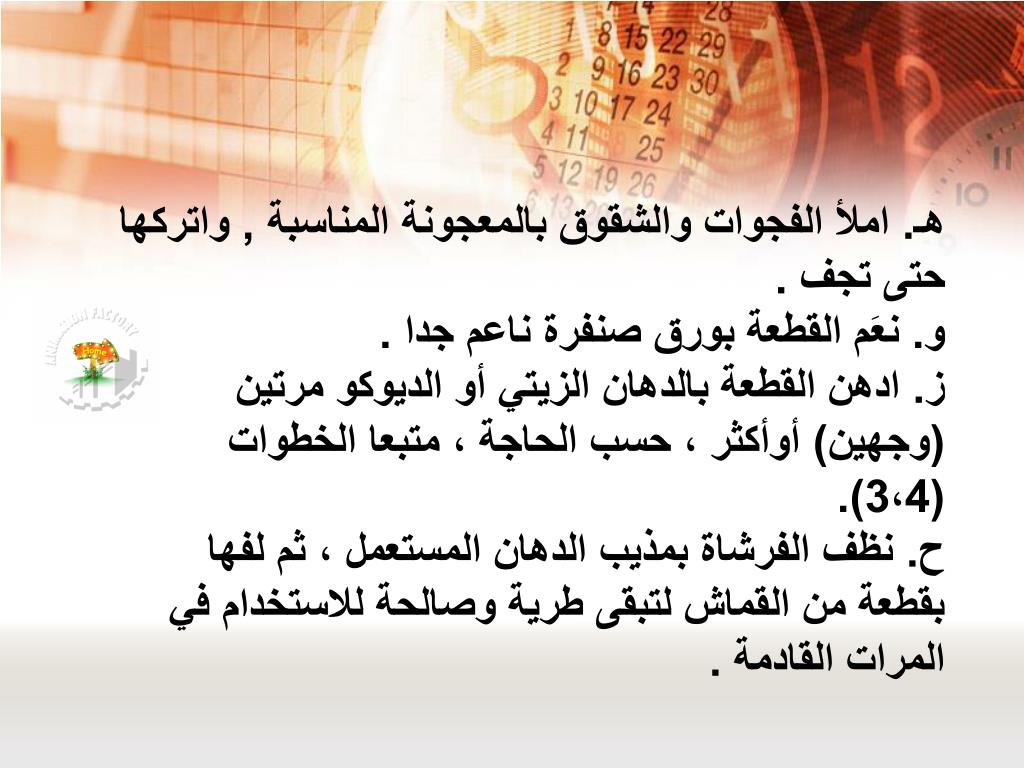

  44. هـ. املأ الفجوات والشقوق بالمعجونة المناسبة , واتركها حتى تجف .و. نعَم القطعة بورق صنفرة ناعم جدا .ز. ادهن القطعة بالدهان الزيتي أو الديوكو مرتين (وجهين) أوأكثر ، حسب الحاجة ، متبعا الخطوات (3،4).ح. نظف الفرشاة بمذيب الدهان المستعمل ، ثم لفها بقطعة من القماش لتبقى طرية وصالحة للاستخدام في المرات القادمة .

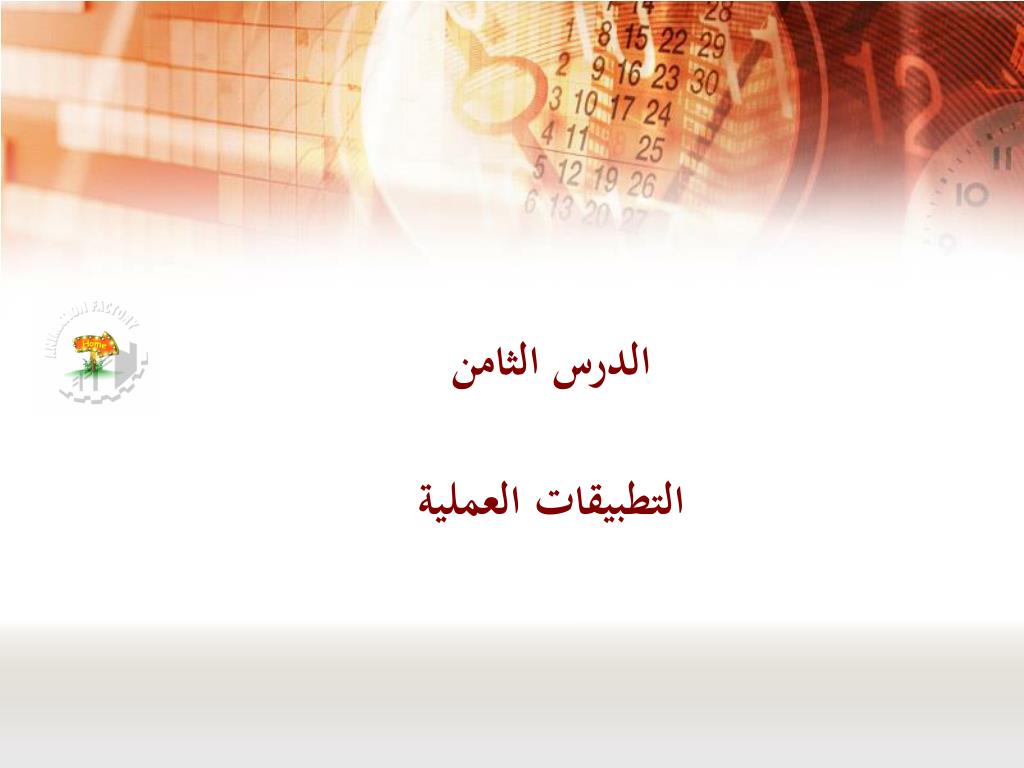

  45. الدرس الثامن التطبيقات العملية

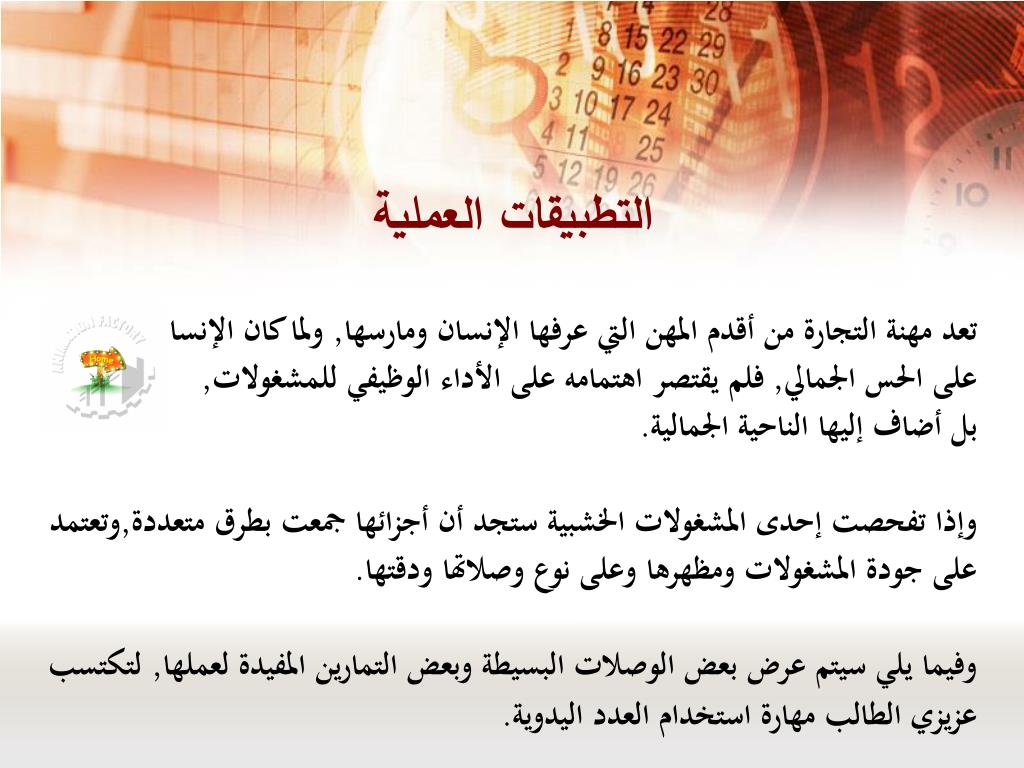

  46. التطبيقات العملية تعد مهنة التجارة من أقدم المهن التي عرفها الإنسان ومارسها, ولما كان الإنسان مفطوراً على الحس الجمالي, فلم يقتصر اهتمامه على الأداء الوظيفي للمشغولات, بل أضاف إليها الناحية الجمالية. وإذا تفحصت إحدى المشغولات الخشبية ستجد أن أجزائها جمعت بطرق متعددة,وتعتمد على جودة المشغولات ومظهرها وعلى نوع وصلاتها ودقتها. وفيما يلي سيتم عرض بعض الوصلات البسيطة وبعض التمارين المفيدة لعملها, لتكتسب عزيزي الطالب مهارة استخدام العدد اليدوية.

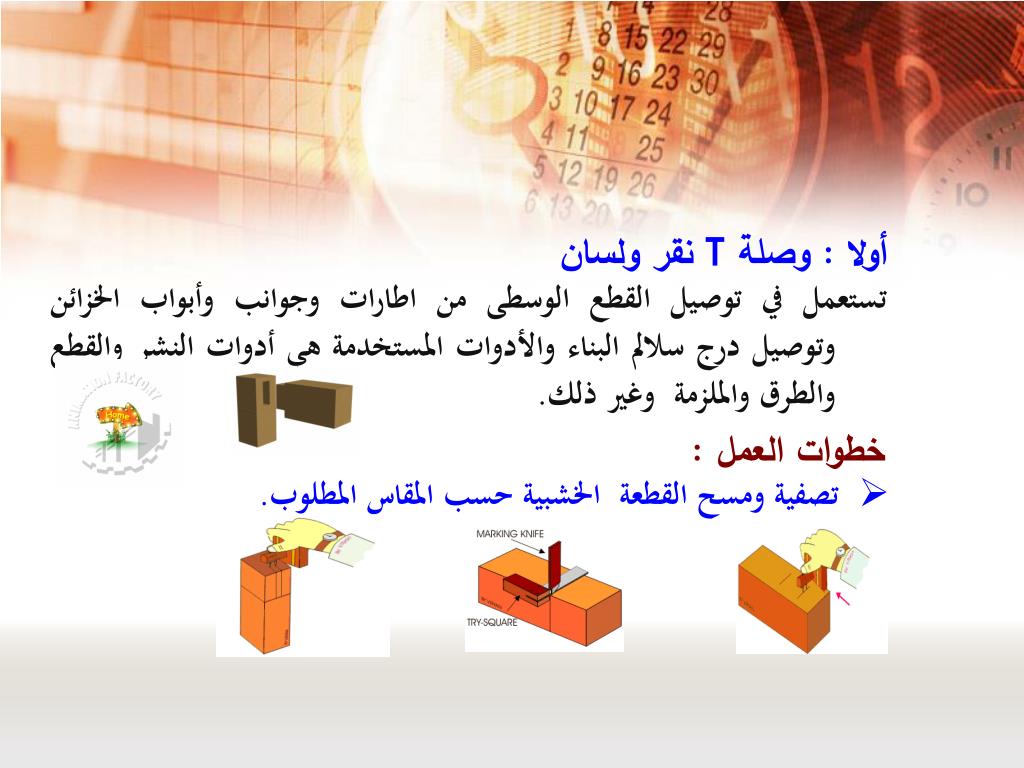

  47. أولا : وصلة T نقر ولسان • تستعمل في توصيل القطع الوسطى من اطارات وجوانب وأبواب الخزائن وتوصيل درج سلالم البناء والأدوات المستخدمة هي أدوات النشر والقطع والطرق والملزمة وغير ذلك. • خطوات العمل : • تصفية ومسح القطعة الخشبية حسب المقاس المطلوب.

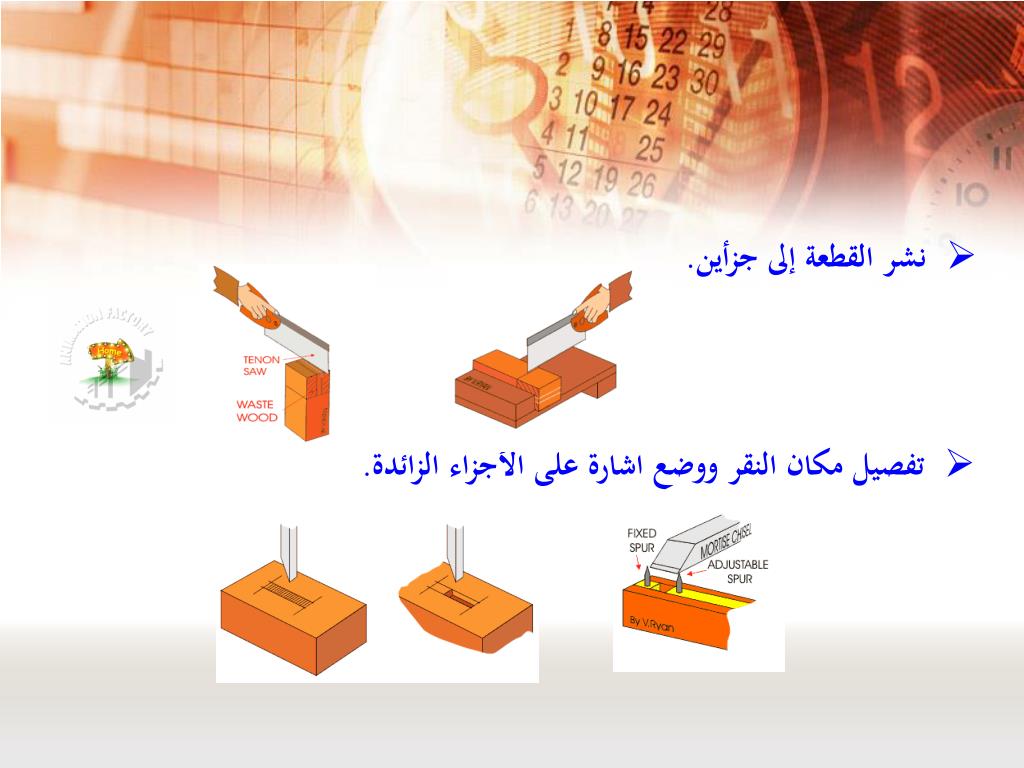

  48. نشر القطعة إلى جزأين. • تفصيل مكان النقر ووضع اشارة على الأجزاء الزائدة.

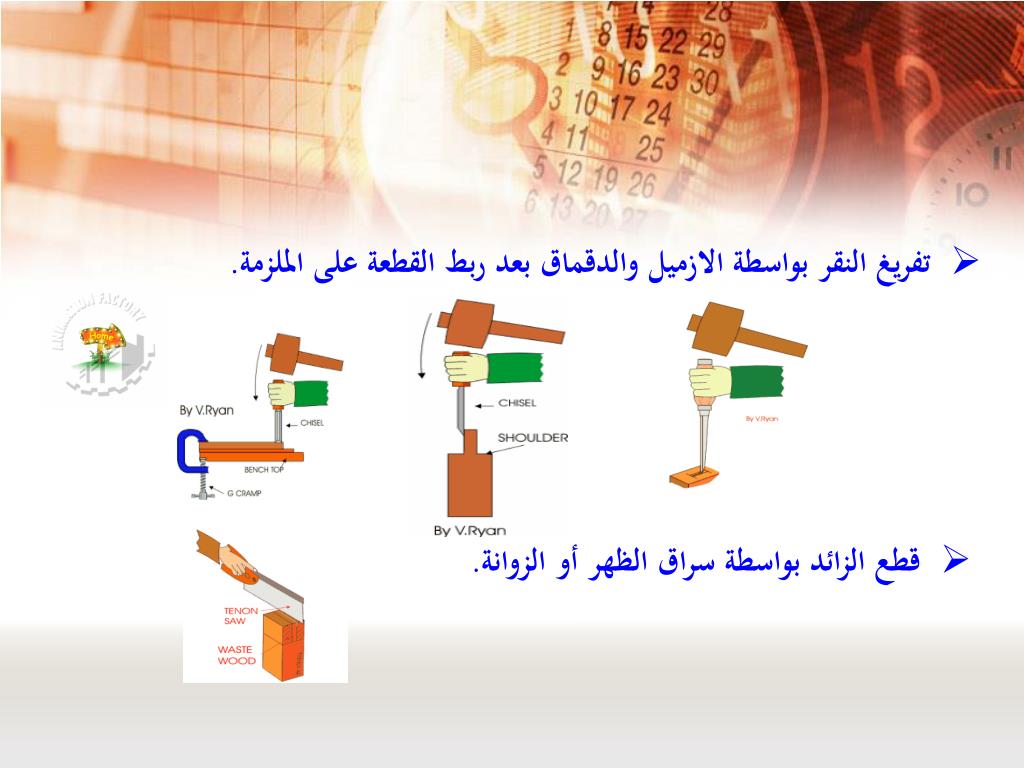

  49. تفريغ النقر بواسطة الازميل والدقماق بعد ربط القطعة على الملزمة. • قطع الزائد بواسطة سراق الظهر أو الزوانة.
