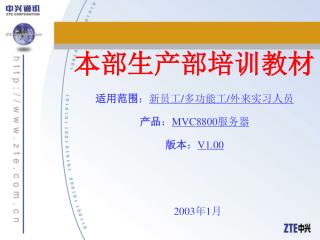

  1. 本部生产部培训教材 适用范围：新员工/多功能工/外来实习人员 产品：MVC8800服务器 版本：V1.00 2003年1月

  2. 提要 一.系统功能 二.应用领域 三.系统特点 四.系统结构 五.功能单板介绍 六.系统原理 七.系统组网 八.控制台操作及功能

  3. 系统功能 ZXMVC8800即会议电视系统MCU（Multipoint Control Unit,多点控制单元），可以管理基于ISDN、E1与V.35统一平台的会议，适用于各种不同的接口和速率，且集成了T.12O数据会议系统。 系统功能： • 可召开T.120数据会议，能实现聊天、电子白板、应用程序共享、文件传输等功能； • 可召开多组会议，能同时召开相互独立的24组会议； • 可支持三级以上的级联组网； • 可实现多画面显示，支持24画面显示； • 可实现自动计费功能，实现混音功能； • 可实现主席/导演/声音激励/演讲人控制四种控制方式； • 提供网络管理，便于全网运行、维护。

  4. 应用领域 • 远程会议 • 管理与监督应用 • 专网调度、管理 • 销售和推广 • 远程教育与培训 • 协同工作 • 工程发展与维护 • 商业电视（BTV） • 远程医疗

  5. 系统特点 • 符合ITU-T会议电视系列建议。 • 能实现与PT、VTEL、GPT、CLI、VCON、POLYCOM设备的全面互通互控。 • 实现BITS网络时钟、ISDN网络时钟、级联口时钟和本地振荡时钟的提取和选择。 • 速率匹配：适用于128K、256K、384K、512K、768K、1152K、1536K、1920KBIT/S等速率；除1920、1536K、1152KBIT/S速率不能同时出现外，其余可任选四种速率进行图像匹配。 • 实现24路E1/V.35终端，48路ISDN终端（速率不高于384KBIT/S）不同接口混合组网时终端数的计算方法为：PRI板可带10个终端，其它接口板可带4个终端，共6块接口板，但总数不能超过48个终端；E1接口板可支持768K以下的V.35终端接入。

  6. 系统特点 • 音频编解码支持G.711、G.722、G.728标准，同组会议中可同时支持G.711、G.722。 • 对ISDN终端可采用呼入呼出的方式，也可采用终端“直连”的方式接入，实现ISDN终端以“直连”方式接入MCU。 • 身份鉴别：通过终端号码（ISDN）、会议名称及口令验证等到方法实现对终端身份的鉴别。 • 能实现MCU二级级联组网及三级以上的级联组网方式. • 机架式结构设计。 • 高度的稳定性及可维护性。 • 13）能实现E1、V.35和ISDN多种接口板混插，混合组网，亦可单一接口组网。

  7. 系统结构 MCU8800硬件结构图 第三部分 第一部分 第二部分

  8. 系统结构 • 它是由主机柜和控制台（一套电脑）组成，控制台是一台安装了控制台软件的PC机.主机柜是由MP工控机、通讯板、网络接口板、语音编解码板、交换板、混音板、视频速率匹配板、数据处理板及电源组成。 • 主机柜分为三大部分，共七层 • .第一部分是系统的主体。MCU的主要功能在此实现：包括功能单板区（第三层，共17块板）、MP工控机和二次电源第二部分是系统的多画面模块，由画面分割器和1-3个图像台组成。 • 第三部分是由一次电源组成。 • 如右为图ZXMCU8800机架结构图（正面） • MP工控机内含单板：通信板完成各单板与高层软件之间的命令交互。在提供T.120功能时，内还需配数据处理板（DPU），DPU板主要通过通信板获得T.120数据，再将处理过的数据传给高层。

  9. 功能单板介绍 MCU8800的功能单板位置是有序的，这与新一代MCU8900有很大的区别，MCU8900只有MPU板是有顺序限制的，其它单板根据配置要求可任意混插。

  10. 功能单板介绍 1）接口板：具有4种接口板： • PRI接口板（NIPRI）：2个PRI接口，最多可带10个384K终端。 • BRI接口板（NIBRI）；12个BRI接口，最多可带4个384K终端。 • E1接口板（NIE1）：4个E1接口，最多可带4个E1终端。 • V.35接口板（NIV35）：4个V.35接口，最多可带4个V.35终端。 2）、语音编解码板（AUCOD）： 它可完成8路语音编解码，包括G.711、G.722、G.728。满配置为6块语音编解码板。 3）、交换板（NSB）：MCU有主用和备用两块交换板除视频交换矩阵和多画面显示矩阵外，还提供系统的工作时钟。 4）、混音板（AUMIX）：整个MCU8800只有一块混音板，在满配置下完成48路语音线性的混合。 5）、速率匹配板：完成两种不同的速率进行匹配，使不同速率终端能同时开会。 3、控制台：它是一台PC机，通过网卡与MP工控机相连。

  11. 功能单板介绍 系统硬件配置 • （1）接口板与语音板的配置

  12. 功能单板介绍 用E1、PRI、BRI组网时，接口板与语音板配置见表 ：

  13. 功能单板介绍 用E1、V35、BRI组网时，接口板与语音板位置见表AUCOD4～6空闲。

  14. 功能单板介绍 用E1、PRI、BRI组网时，接口板与语音板位置见表

  15. 功能单板介绍 • 交换板需热备份时配置2块，否则配置1块，且只能插入NSB第1插槽，NSB第2插槽空闲。 • 速率匹配板的配置见表 配置一块板时，只能插在VSM插槽。

  16. 系统原理 ZXMCU8800系统原理图 见附表 从系统原理图可看出，网络接口模块完成线路码的转换、在信道消息和B信道消息的分离和组合功能。分离后的D 信道消息送入Q.921处理模块，完成数据链路层的协议处理，然后将数据链路层上承载的第三层消息送入Q.931处理模块，完成呼叫控制过程.已完成呼叫建立的B信道，由Q.931处理模块通知启动H.221处理模块.H.221完成B信道的帧同步、子复帧同步、初始信道和附加信道的对齐工作，并分离出音频信号、视频信号、BAS码、 LSD/HSD、MLP/HMLP数据。

  17. 系统原理 分离出来的音频信号首先送入音频解码模块，转换为线性码后送入混音模块完成线性码的混合，经混合后的音频再送入音频编码模块，转换为压缩码.分离出来的LSD或HSD 数据交给LSD/HSD处理模块处理.分离出来的MLP或HMLP数据交给T.120处理模块处理.分离出来的BAS码由H.242处理模块分析，如果是属于H.242协议的BAS码，则由该模块完成BAS码信令处理，如果是属于H.243协议的BAS码，则送入H.243处理模块处理.分离出来的视频信号送入视频处理模块，完成视频切换或数字多画面处理.最后，经过处理的音频信号、视而不见频信号、BAS码、LSD/HSD、MLP/HMLP送入H.221处理模块完成H.221的打包工作。 接口与通信： • ZXMVC8800提供的硬件接口有BRI接口、PRI接口、E1接口、V.35接口。

  18. 系统原理 • T.120系统： 1）T．120协议是多媒体会议的数据协议，T.120系统使得MCU8800在提供多点视频、音频服务同时可以提供多点数据服务。 2)T.120系统由T.120终端和T.120MCU两部分构成：T.120终端是一套软件，运行在ZXMCU3000会议电视终端平台上；T.120MCU系统运行在ZXMCU8800会议电视平台上，由一块插在ZXMCU8800服务器工控机上的DPU（数据处理板）板、一套运行在ZXMCU8800服务器工控机上的T.120MP软件和一套运行在ZXMCU8800控制台机器上的T.120MC软件构成.系统的整体框架如图所示： 8800MCU 终端系统 终端系统 T．120终端软件+ZXMVC3000软件 T.120MC 终端系统

  19. 系统原理 T．120系统功能： 1：支持与H.320会议并列的T.120会议，也就是说，可以规划一个具有数据能力的H.320会议，允许且只允许主个会议的终端参加与H.320会议绑定的T.120会议。 2：支持主从级联，跟ZXMCU8800配合使用时支持两级级联。 3：支持最多3组T.120会议同时召开。 4：支持异种终端共存，在会议中，可以有E1终端、ISDN终端和V.35终端。 5：支持会议创建和结束，主MCU可以创建会议，从MCU只能被动创建会议。 6：支持会议描述、会议密码等属性配置。 7：支持邀请终端加入会议和终端主动加入会议两种开会的方式。 8：支持MCU强制该MCU下的终端退出。 3）T．120MCU的操作： 主要包括系统配置、召集会议、邀请终端、强制退出终端、结束会议和加入到主MCU的会议等。

  20. 系统组网 • ZXMVC8800可以满足三级级联组网要求。每个MCU8800可以接24个或48个会议电视终端，通过二级级联可以接552个E1、V35终端或者2256个ISDN终端。 • ZXMVC8800系统组网方式主要有三种如下所示：

  21. 系统组网 方式1：专线组网 • 在专线组网方式中，MCU自主组网，通过E1接口（V35接口）实现与终端的连接以及多MCU的级联.系统采用主、从同步方式，主MCU的时钟由本地产生，从MCU时钟通过级联口E1线（V35线）锁相在主MCU的时钟上，各终端时钟锁相在所属MCU时钟上.这样整个系统的时钟同步在主MCU的时钟上，从而实现整个系统的同步运行.组网方式如图所示：

  22. 系统组网 方式2：ISDN组网 • ISDN组网方式如图所示. MCU通过ISDN网络的PRI/BRI接口与ISDN网相连，各会议终端也在BRI接口上接入ISDN网，通过ISDN网与MCU建立通讯链路，因此，MCU和会议终端的时钟都应锁相在ISDN的网络时钟上。

  23. 系统组网 方式3：混合组网 • 混合组网方式如图所示. ISDN接口的会议终端通过ISDN网与MCU相连，E1接口的终端通过E1专线与MCU相连.多MCU系统中，与ISDN网相连的MCU同步于ISDN网时钟，与上一级MCU相连的从MCU模式不变。

  24. 控制台操作及功能 主界面： 如某终端和MCU正常连接上来，则图标由灰色变成绿色。如某会场正在发言，则出现麦克风的图像 。在主席会场中，显示椅子 的图像 。如开通视频、音频、LSD、HSD、MLP功能，则相应地显示打开。

  25. 控制台操作及功能 各图标说明如下 ： 新建配置文件:可以配置MCU提取时钟方式和时钟源以及MCU的号码 会议调度:可以配置会议并对会议进行调度 新建场景:出现主界面 事件日志:弹出日志窗口,记录终端各个状态 诊断:弹出单板类型对话框

  26. 控制台操作及功能 将各个窗口平铺排列。 对速率匹配板复位。 弹出版本信息。

  27. 控制台操作及功能 基本菜单： • 1、文件 • 2、显示：可显示事件日志、单板状态、复位VSM、调试窗口 • 3、会议管理：新建会议、会议调度、新建终端、启动T。120程序 • 4、系统配置文件：新建配置文件、口令设置、控制方式、配置会场 • 5、诊断：查看各单板的确良作状态 • 6、计费管理 • 7、多画面：多画面选择、多画面控制、图像制式选择 • 8、窗口 • 9、帮助。

  28. 充满激情、快速行动、简洁高效 谢谢大家！
