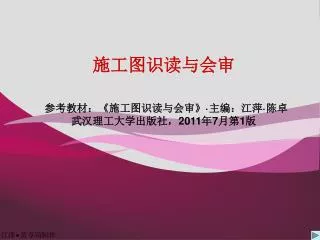

施工图识读与会审. 参考教材: 《 施工图识读与会审 》· 主编:江萍 · 陈卓 武汉理工大学出版社, 2011 年 7 月第 1 版. 情境 1 : 砌体结构工程施工图识读与会审. 子情境 1.1 砌体结构土建施工图识读与审核. 【 任务 1.1 .1 】. 手工抄绘砌体结构土建施工图. 点、线、面投影作图. 基本体投影作图. 组合体投影作图. 建筑平、立、剖面图抄绘. 分项任务 1.1 .1.2 基本体投影作图. 日常所见的建筑物或其他工程形体,可以看成是由一些几何体按一定的组合方式组合而成。.

Download Presentation

施工图识读与会审

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


5615073

施工图识读与会审

参考教材:《施工图识读与会审》·主编:江萍·陈卓

武汉理工大学出版社,2011年7月第1版


5615073

情境1:砌体结构工程施工图识读与会审

子情境1.1砌体结构土建施工图识读与审核

【任务1.1 .1 】

手工抄绘砌体结构土建施工图

点、线、面投影作图

基本体投影作图

组合体投影作图

建筑平、立、剖面图抄绘


5615073

分项任务1.1 .1.2 基本体投影作图

日常所见的建筑物或其他工程形体,可以看成是由一些几何体按一定的组合方式组合而成。

组成建筑形体的最简单而又规则的几何体叫做基本体。

识读建筑形体的投影图,应先掌握基本形体投影图的规律。


5615073

分项任务1.1 .1.2 基本体投影作图

任务流程

浏览“资讯”

作基本体的投影图

作平面体、曲面体表面上点和线的投影

基本形体的尺寸标注

作基本形体的轴测投影图

Please follow me!


5615073

【任务1.1 .1 】手工抄绘砌体结构土建施工图

分项任务1.1 .1.2 基本体投影作图

平面体的投影

曲面体的投影

轴测投影图

相关资讯

1.平面体的投影

平面体的投影,实质上就是其各个侧面的投影,而各个侧面的投影实际上是用其各个侧棱投影来表示,侧棱的投影又是其各顶点投影的连线而成。

(1)棱柱体

(3)棱台

(2)棱锥体


5615073

分项任务1.1 .1.2 基本体投影作图

相关资讯

(1)棱柱体

1.平面体的投影


5615073

1.平面体的投影

(2)棱锥体

(3)棱台

图1-1-36 正三棱锥的投影及表面上的点


5615073

【任务1.1 .1 】手工抄绘砌体结构土建施工图

分项任务1.1 .1.2 基本体投影作图

平面体的投影

曲面体的投影

轴测投影图

相关资讯

2.曲面体的投影

基本体的表面是由曲面或由平面和曲面围成的体即为曲面体

(1)圆柱体

(3)球体

(2)圆锥体


5615073

分项任务1.1 .1.2 基本体投影作图

2.曲面体的投影

(1)圆柱体

直线AA1绕着与它平行的直OO1旋转,所得圆柱体如图示。

直线OO1称为导线,AA1称为母线,母线在旋转过程中任一位置留下的轨迹称为素线 。

练习:试作出圆柱体的投影。

动笔练练吧


5615073

分项任务1.1 .1.2 基本体投影作图

相关资讯

2.曲面体的投影

(2)圆锥体

圆锥正面投影中,等腰三角形的两腰是圆锥面上最左、最右两条素线的投影,它们是圆锥面的正面投影轮廓线;同时,这两条投影轮廓线还是圆锥面正面投影的可见性分界线。

动笔练练吧

练习:试作出圆锥体的投影


5615073

分项任务1.1 .1.2 基本体投影作图

相关资讯

2.曲面体的投影

(3)球体

圆周曲线绕着它的直径旋转,所得轨迹为球面。该直径为导线,该圆周为母线,母线在球面上任一位置时的轨迹称为球面的素线,球面所围成的立体称为球体

球体的投影为三个直径相等的圆

动笔练练吧

练习:试作出球体的投影图。


5615073

分项任务1.1 .1.2 基本体投影作图

平面体的投影

曲面体的投影

轴测投影图

相关资讯

3.轴测投影图

#空间平行直线的轴测投影仍然互相平行。所以与坐标轴平行的线段,其轴测投影也平行于相应的轴测轴。

(1)特点

#空间两平行直线线段之比,等于相应的轴测投影之比。

图1-1-43 形体的正投影图和轴测图


5615073

3.轴测投影图

(2)基本参数

轴测投影面

呈现轴测投影的平面

确定物体长、宽、高三个尺度的直角坐标轴OX、OY、OZ在轴测投影面上的投影(O1X1、O1Y1、O1Z1)。

轴测轴

轴间角

轴测轴之间的夹角∠X1O1Y1、∠Y1O1Z1、∠Z1O1X1

轴倾角

轴向伸缩系数


5615073

3.轴测投影图

(3)常用的几种轴测投影

①正等测图

  • 三个坐标轴与轴测投影面夹角相等。

三个轴向伸缩系数相等

(p=q=r=0.82≈1)


5615073

②斜二测图

(3)常用的几种轴测投影

①正等测图

斜二测图也叫水平斜轴测图。其中两个轴向伸缩系数相等(p=r=1, q=0.5)

斜等测图也叫正面斜轴测图。

三个轴向伸缩系数相等(p=q=r=1)

③斜等测图


5615073

【任务1.1 .1 】手工抄绘砌体结构土建施工图

分项任务1.1 .1.2 基本体投影作图

任务实施

步骤1 作基本体的投影

步骤2 作平面体、曲面体表面上点和线的投影

步骤3 基本形体的尺寸标注

步骤4 作基本形体的轴测投影图

给力!


5615073

分项任务1.1 .1.2 基本体投影作图

任务实施

步骤1 作基本体的投影

(1)作平面体的投影

作平面体的投影,就是作出组成平面体各平面的投影。

(2)作曲面体的投影

先用细单点长画线作出曲面体的中心线和轴线,再作其投影。


5615073

分项任务1.1 .1.2 基本体投影作图

步骤1 作基本体的投影

(1)作平面体的投影

(2)作曲面体的投影


5615073

分项任务1.1 .1.2 基本体投影作图

任务实施

步骤1 作基本体的投影

步骤2 作平面体、曲面体表面上点和线的投影

(1)作平面体及其表面上点和线的投影

在平面体表面上作点和线,也就是在它的表面平面上作点和线,但存在可见性的判断问题。

(2)作曲面体表面上点和线的投影

特殊位置的点可直接利用线上点的方法求得;

其它位置的点可利用曲面体投影的积聚性、辅助素线法和辅助圆等方法求得。


5615073

步骤2 作平面体、曲面体表面上点和线的投影

(1)作平面体及其表面上点和线的投影

②作四棱锥体表面上直线的投影

①作棱柱体表面上点和直线的投影

动笔练练吧

?

说说你能从图中明白是如何作图的吗?


5615073

分项任务1.1 .1.2 基本体投影作图

任务实施

步骤1 作基本体的投影

步骤2 作平面体、曲面体表面上点和线的投影

(1)作平面体及其表面上点和线的投影

(2)作曲面体表面上点和线的投影

①作圆柱面上点和线的投影

②作圆锥体表面上点和线的投影。

③作球体表面上点和线的投影


5615073

示例1-1-10

作圆锥体表面上点和线的投影

方法一:素线法

?

方法二:辅助圆法(纬圆法)

说说你能从图中明白是如何作图的吗?


5615073

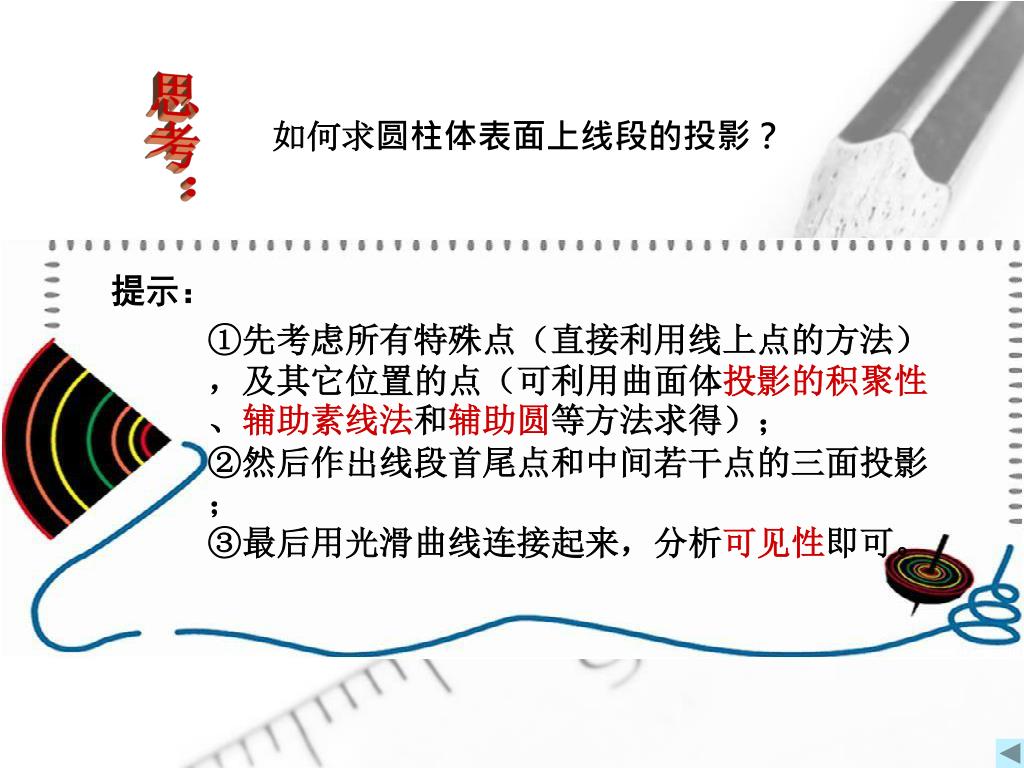

如何求圆柱体表面上线段的投影?

思考:

提示:

①先考虑所有特殊点(直接利用线上点的方法),及其它位置的点(可利用曲面体投影的积聚性、辅助素线法和辅助圆等方法求得);

②然后作出线段首尾点和中间若干点的三面投影;

③最后用光滑曲线连接起来,分析可见性即可。


5615073

分项任务1.1 .1.2 基本体投影作图

任务实施

步骤1 作基本体的投影

步骤2 作平面体、曲面体表面上点和线的投影

步骤3 基本形体的尺寸标注

(1)平面体的尺寸标注

①标注出它的长、宽和高的尺寸,确定大小。

②尺寸一般注在反映实形的投影上,尽量集中标注在一两个投影的下方和右方。

③正多边形的大小,可标注其外接圆周的直径。

(2)曲面体的尺寸标注

只要注出曲面体圆的直径和高即可。


O1z1 45 o1x1 o1y1

画斜二测图时,一般仍将O1Z1轴画成铅垂线,用丁字尺和45°三角板画出O1X1轴和O1Y1轴。

分项任务1.1 .1.2 基本体投影作图

步骤1 作基本体的投影

步骤2 作平面体、曲面体表面上点和线的投影

步骤3 基本形体的尺寸标注

步骤4 作基本形体的轴测投影图

画正等测图时,应先用丁字尺配合三角板作出轴测轴。

斜等测图的画法与斜二测图的画法完全相同,但此时,p=q=r=1。


5615073

分项任务1.1 .1.2 基本体投影作图

步骤4 作基本形体的轴测投影图

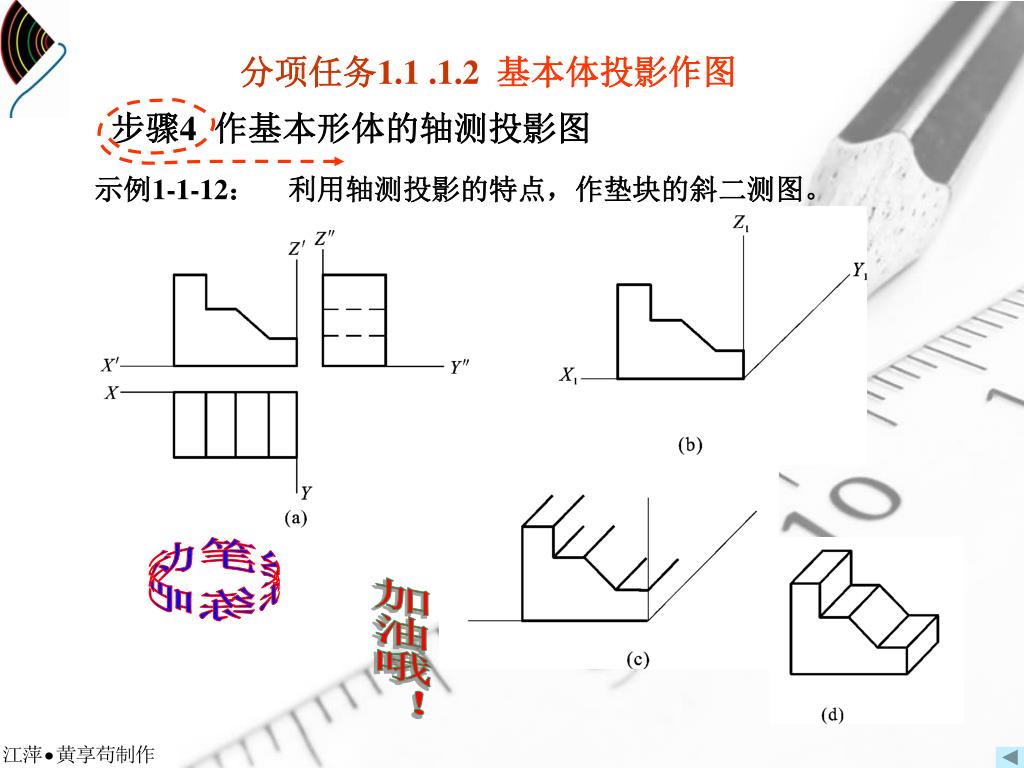

示例1-1-12:

利用轴测投影的特点,作垫块的斜二测图。

动笔练练吧

加油哦!
