Presentation Transcript


Brenner und heizsysteme

Brenner und Heizsysteme

Brenner und Heizsysteme

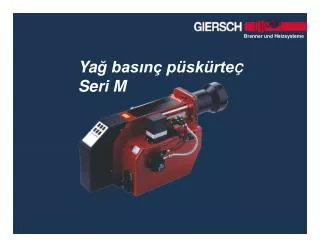

Yağ basınç püskürteÇ

Seri M


Brenner und heizsysteme

Alevin ön cephesi

Akma sürat

Yakma sürat


Brenner und heizsysteme

Emme ve basınç

taraflı hava ayar birleşim


Brenner und heizsysteme

Yakmanın temelleri

Yakıt + hava Isı Atıgaz + Kirletici

Cx HY + O2+N2 CO2 + H2O + NOx +CO

N2 + O2

21% + 79 %

Oksijen + Azot

Hidrojen ve

oksijen

( su buhari )

Nitrik asit

Karbon monoksit

Karbon dioksit

Karbon ve

hidrojen


Brenner und heizsysteme

Ek olarak atık gazın içinde bulunmaktadır:

O2 Hava fazlası

SO2 + SO3 Kükürt asit

NO+NO2 Nitrik asit

CO Karbon monoksit

HC Yanmamış karbon hidrojenler

Kurun

ı


Brenner und heizsysteme

Efektif hava ihtiyac (m³ de bir kg yağ başına)


Brenner und heizsysteme

Efektif hava ihtiyac (m³ de bir kg yağ başına)


Brenner und heizsysteme

Efektif hava ihtiyac (m³de bir kg yağ başına)


Brenner und heizsysteme

Efektif hava ihtiyac (m³de bir kg yağ başına)


Brenner und heizsysteme

Efektif hava ihtiyac (m³de bir kg yağ başına)


Brenner und heizsysteme

Efektif hava ihtiyac (m³de bir kg yağ başına)


Brenner und heizsysteme

Aklında tut:

Ne kadar hava ısınırsa,

O kadar havanın yoğunluğu azalır.

Böylelikle madde ve de oksijen azalır.


Brenner und heizsysteme

Pratik için tavsiye:

Yağ brülör 1-2 Kg/h Yağ işlem oran 11,8 -12,3 % CO2

Yağ brülör 2-200 Kg/h Yağ işlem oran 12 – 12,8 % CO2


Brenner und heizsysteme

Hava rakamın etkisi

Randıman

Çalışma alan

Kurun

CO

CO2

O2

0

0,5

1

1,5

2

2,5

Hava rakam l


Brenner und heizsysteme

1. BImSchV

1.1.1998‘den itibaren NOx sınır değerine 120 kW’ye kadar olan yeni tesisatlar uymak zorunluğu.

  • Yağ brülörün sınır değeri: 120 mg/kWh NOx

  • Gaz brülörün sınır değeri: 80 mg/kWh NOx


Brenner und heizsysteme

Önceden yağ ısıtmaksız

50°

p = 12 bar

Önceden yağ ısıtmaklı

60°- 80°

p = 8 bar

Yağın önceden ısıtılmasının püskürtme açısına etkisiYağ üfleç 45°S

USgal/h = 7 bar

Kg/h (EN) = 10bar


M10 120 560 kw

M10 120 – 560 KW


K sa adland rma

Kısa adlandırma

Sıcak hava üretici model

Hava kilitleme supap

Çalıştırmak rahatlaması

Iki kademeli

Brülör model

Brülör seri


Fle de i tirmesi

Üfleç değiştirmesi


Kar m kafadaki bas m

Karışım kafadaki basım

1. Kademe 5 - 6,5 mbar

2. Kademe 9 - 10 mbar


Brenner und heizsysteme

AE model

Çalıştırmak rahatlaması

1 Sağlamlaştırma vidası

2 El çarkı

Kısıtlı olarak iki kademe: sadece maksimum 3 bar pompa basınç farkı 1. den 2. kademeye


Ift kademeli ya pompa

Çift kademeli yağ pompa

1 Öne akış

2 Geriye akış

3 Üfleç çıkış

4 Pompa basınç 1.kademe

5 Pompa basınç 2. kademe

6 Pompa basınç ölçmesi

7 Vakum ölçmesi maksimum 0,4bar


Dko 970 972

DKO 970 / 972

Aşağıdaki gidiş:

Sinyal kod

Işıklı faz

Karanlık faz

Karanlık faz

10 saniye esnasında

0,6 saniye esnasında

0,6 saniye esnasında

Arıza bildirim

Sinyal kod

Hata arayış

Arıza söndürmek

Emniyet süresi içerisinde alev teşhisi yok

Yabancı ışık arıza

Gözetme faz esnasında yabanci ışık, belki sensor bozuk


Emniyet s releri

Emniyet süreleri

Ön ateşleme süresi + ön havalandırma

Emniyet süresi

Ek ateşleme süresi

Geciktirme süresi 2. kademe

Yok

Alev kompasından sonra, sonradan havalandırma

yok

Arıza söndürmekten sonra bekleme süresi

Elektronik göz


Ayarlamak tablosu

Ayarlamak tablosu

üfleç

Brülör kapasitesi

Pompa basinç

Yağ işlem oranı

Hava supap

Ayar „A“

2. kademe

1. kademe

çeşit

1. kademe

2. kademe

1. kademe

2. kademe

kırmızı

büyüklük

turuncu

Tavsiye : Danfoss üfleç ( sağ güçlül )


Brenner und heizsysteme

Hizmete alma

  • Üfleçi belirleyin, ateşleme elektrotu kontrol edin, ayar „ A „ ve hava supap motoru tabloya göre ayarlayın.

  • Elektrik bağlantısını sağlayın.

3. Brülörü çalıştırın ve 2. kademeye hızlandırın.


Brenner und heizsysteme

Hava miktarın CO2 ye ayarı

Karışım kafa 1 yağ üfleç ile

1.2. kademe:

Yağ basınçı ayarlayın. CO2‘yi ayar „A“ üstüne ve kam ST2 ile hava supap ayar motorda ayarlayın.

Basıma dikkat edin ( 9 – 10 mabr )

2.1.kademe:

CO2‘yi sadece daha kam ST1 üstünden

hava supap motorda ve pompa basınçda

ayarlayın.

Basıma dikkat edin ( 5 – 6 mabr )

Pozisyon:

mavi

kapalı

sarı

Kademe 1

*

kırmızı

kırmızı

Kademe 2

*Manyetik valf kademe 2


Kumanda plan

Kumanda plan

Kazan kontrol

Brülör


Brenner und heizsysteme

Yağ brülör Seri M2 / M3

Basım ayarı

Ayar A


Brenner und heizsysteme

Karışım kafa Seri „M“

Basım ayarı


Brenner und heizsysteme

Karışım kafa Seri „M“

Basım ayarı


Brenner und heizsysteme

Karışım kafa Seri „M“

Basım ayarı


Elektrik ba lant s

Elektrik bağlantısı

Fiş kısımı

Kazan için

Priz kısımı

brülörde

Kıskaç pervaz X9

kontrol taşıyıcı plakın üstünde


Kumanda plan trifaze akim motor ile

Kumanda plan trifaze akim motor ile


Brenner und heizsysteme

Üfleç seçme tablosu

Karışım kafa 1 yağ üfleç ile

Tavsiye : Steinen üfleç ( sol güçlül )


Brenner und heizsysteme

Çift kademeli yağ pompası (eski)

1.kademe

2. kademe

Üfleç

Geriye akış

Öne akış


Brenner und heizsysteme

Üfleç seçme tablosu

Karışım kafa 2 yağ üfleç ile


Brenner und heizsysteme

Üfleç montaj

Karışım kafa 2 yağ üfleç ile

Yağ üfleç 2. kademe

Yağ üfleç 1. kademe

Daha büyük veya eşit yağ üfleç 2. kademe


Brenner und heizsysteme

Hava miktarın ayarı

Karışım kafa 2 yağ üfleç ile

1.2.kademe:

Yağ basınçı ayarlayın. ST2 ve ayar "A„‘yı üfleç seçme tablosuna göre ayarlayın.CO2‘yi kam ST2 ile hava supap motorda ayarlayın.Basımı ayarlayın.

2.1.kademe:

CO2‘yi kam ST1ile hava supap motorda ayarlayın.


Brenner und heizsysteme

Tek kademeli yağ pompası

M 2.22

Basınç

ayarlamak

Üfleç

Geriye akış

Öne akış


Brenner und heizsysteme

Motor dönme yönünü kontrol etmek

Seri M 2 ve M 3

Motor koruma ayar H‘da ( el devre )

A – Tesbit vidası


Brenner und heizsysteme

Alev oluşmalı brülör çalışması

Vantilatör

Ateşleme

Manyetik valf 1

Manyetik valf 2

Elektronik göz

STII

Hava supap

STI

ST0

Arıza lamba

t

t

Devre

s

v1

t

= 22,5 sek

v1

t

= 5 sek

s


Brenner und heizsysteme

Program göstergesi LAL1.25

Sonradan yıkama

a

program

Hizmete alma

b'

Program

P

Boş adım

1

2

b


Brenner und heizsysteme

Hata arama program göstergesi vasıtasıyla

Çalışmıyor:

Hava supapdan kıskaç 8’e

„kapalı” sinyalı yok

Kıskaç 4 ve 5’in

Arasındaki kontakt

Kapalı değil

(Isı talepi yok)


Brenner und heizsysteme

Arıza kesmek:

Bozukluk

Alev gözetim devresinde

Hata arama program göstergesi vasıtasıyla


Brenner und heizsysteme

Hizmete alınırken kesilme:

Hava supap‘dan kıskaç 8’e

küçük yük pozisyon için haber yok.

Hata arama program göstergesi vasıtasıyla


Brenner und heizsysteme

Hata arama program göstergesi vasıtasıyla

Arıza kesmek:

Emniyet süresinden sonra

Alev sinyalı yok (çalışma alevi

Çift borulu brülörlerde)


Brenner und heizsysteme

Arıza kesmek:

Emniyet süresinden sonra

alev sinyalı yok (ana alev

Çift borulu brülörlerde)

Hata arama program göstergesi vasıtasıyla


Brenner und heizsysteme

Hata arama program göstergesi vasıtasıyla

Arıza kesmek:

Program sonunda

Yabancı ışık

dolayısıyla


Brenner und heizsysteme

Emisyon ölçmesinde hatalar

Çekiş50 Pa

CO211,5 %


Brenner und heizsysteme

Emisyon ölçmesinde hatalar

Çekiş10 Pa

CO213,5 %


Brenner und heizsysteme
