Ⅳ.재료의 이용

1.제품의 구상과 만들기


5058149

설계 요소


5058149

제품의 구상

1.제품의 용도와 목적 분석

2.구상 내용의 구체화

(설계요소 고려  스케치)

3.구상도 그리기 (등각투상법, 사투상법)

4.제작도 그리기 (정투상법)

5.제품만들기 준비

(재료표, 공정표 작성, 재료와 공구 준비)

6.제품 만들기

(마름질  가공  조립  칠,검사)


5058149

시방서

조립도

정투상도(제3각법)


5058149

부품번호

부품도

부품표

(품명,수량,재질)


5058149

목공구 (톱)

1.용도: 목재의 절단

2.종류: 양날톱, 등대기톱, 쥐꼬리톱, 붕어톱

3.구조: 톱몸, 자루

①켜는 톱니: 나뭇결 방향으로 켤 때

②자르는 톱니: 나뭇결 방향의 직각방향

③날어김: 톱질이 쉽게되도록 함

4.사용법

톱길을 만든 후 톱몸 전체를 이용하여 당길

때 힘을 준다.


5058149

목공구 (톱)

자르는 톱니

켜는 톱니


5058149

톱질하기

톱길 만들기

톱질하기

톱질하기

실톱의 사용


5058149

목공구 (대패)

1.용도: 깎기, 다듬기 (평면, 여러 가지 모양)

2.종류: 평대패, 둥근대패, 홈대패 등

3.구조

①대팻날: 목재를 깎음

②덧날: 거스름결 방지

③대팻집: 날 고정, 규준대 역할

4.대팻날 조정: 0.05~0.2mm 정도 내어 사용,

적게 낼수록 깎기 쉽고 면이 고움


5058149

대패


5058149

대패

대팻날 조정

  • 날 넣기: 대팻날의 머리 부분

  • 날 빼기: 대팻집 머리의 양쪽 귀를 교대로 대팻날과 나란히 망치로 두들겨 뺀다.


5058149

대패

대패질면의 순서

대패질의 방향


5058149

대패


5058149

줄그무개

  • 용도: 목재의 기준면에 대해 평행선을 그을 때


5058149

  • 용도: 목재에 구멍파기, 대패질 할 수 없는 부분의 다듬질

  • 종류: 구멍파기끌, 밀어넣기끌


5058149

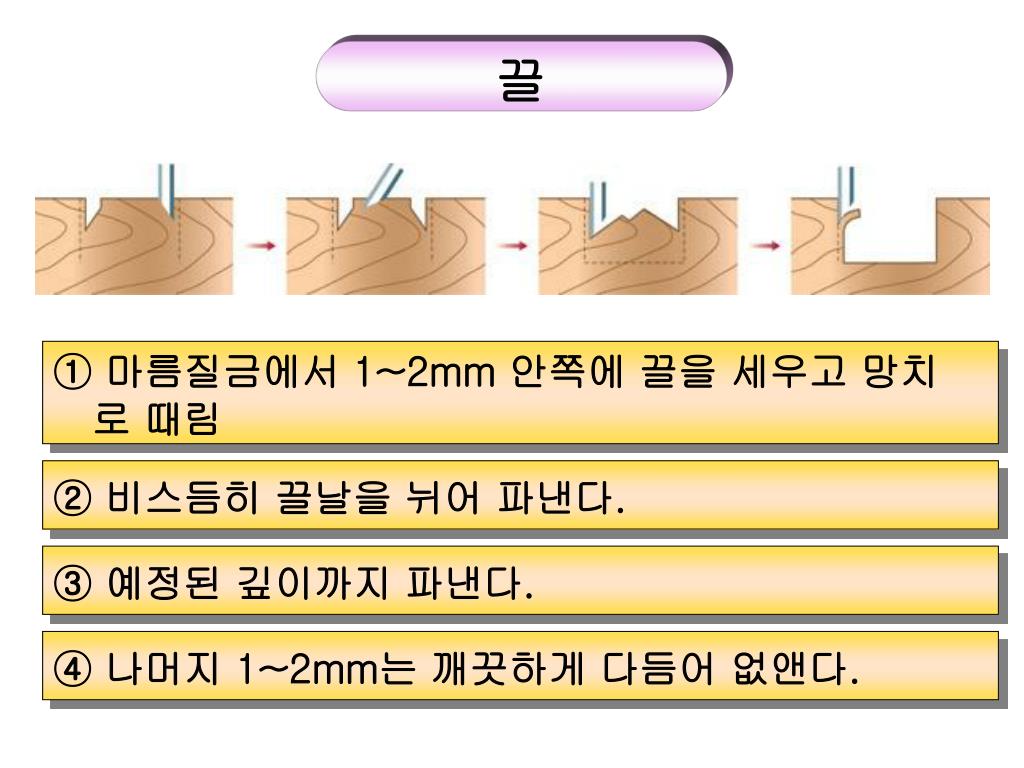

① 마름질금에서 1~2mm 안쪽에 끌을 세우고 망치

로 때림

② 비스듬히 끌날을 뉘어 파낸다.

③ 예정된 깊이까지 파낸다.

④ 나머지 1~2mm는 깨끗하게 다듬어 없앤다.
