IT 융합실무 RFID&USN 홈 네트워크. 최연정 010-2296-6454 [email protected] 목 차. 목 차. 목 차. RFID 이란 ?: 정의 [1],[23]. RFID 는 Radio Frequency Identification 의 약자로 , IC 칩과 무선을 통해 다양한 개체의 정보를 관리할 수 있는 차세대 인식 기술이다 . ' 전자태그 ‘, ' 스마트 태그 ‘, ' 전자 라벨 ‘, ' 무선식별 ' 등으로 불린다 .

Download Presentation

IT 융합실무 RFID&USN 홈 네트워크

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


It rfid usn

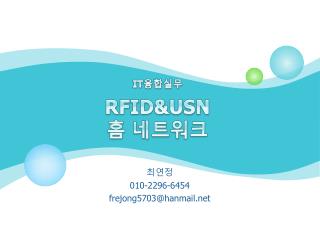

IT융합실무RFID&USN홈 네트워크

최연정

010-2296-6454

[email protected]


It rfid usn

목 차


It rfid usn

목 차


It rfid usn

목 차


Rfid 1 23

RFID이란?: 정의[1],[23]

  • RFID는 Radio Frequency Identification의 약자로, IC칩과 무선을 통해 다양한 개체의 정보를 관리할 수 있는 차세대 인식 기술이다. '전자태그‘,'스마트 태그‘,

    '전자 라벨‘, '무선식별' 등으로 불린다.

  • 우리가 흔히 쓰는 교통카드와 신용카드, 회사 출입증과 옷이나 식품 등에 부착하는 태그가 그것인데 미래에는 도난 방지, 자산 관리, 혈액 은행, 폐기물 관리, 박물관 등 다양한 분야에도 적용될 것이다.


It rfid usn

[2]

[3]

[14]

[15]

[16]

[17]


Rfid 1

RFID란?: 정의[계속][1]


I rfid 7

I. RFID란?: 작동원리[7]

1

2

3

4

5


It rfid usn

[7],[17]

RFID구성요소


Rfid 25

RFID란?: 태그[25]

  • RFID 태그: 실리콘 칩과 안테나로 구성되어 있으며 리더로부터 정보 제공을 요청 받으면 태그가 보유한 정보를 리더에 제공한다.

  • MEU 칩: 태그 칩의 일종으로 히타지사(社)가 개발했다. 크기가 0.4X0.4X0.06mm로 현재 나온 RFID 태그 중 가장 작으며 주파수 2.45GHz와 38Digit의 저장능력, 128비트 롬을 사용한다. 가격은 120~240원 정도이며 바코드에 비해 보다 많은 정보를 저장할 수 있다.


Rfid 17

RFID란?: 태그[계속][17]

  • 태그의 분류-무선통신 접속방식

    • 상호 유도 방식

      • 근거리 송수신용, 코일 안테나 사용. 태그의 IC Chip을 구동하는데 필요한 모든 에너지를 리더에 의해 공급 받는 수동식이다.

    • 전자기파 방식

      • 중장거리용, 고주파 안테나 사용. 태그에 IC Chip을 구동하기 위한 전지를 포함한다.


It rfid usn

[24]

[25]

[26]

[27]


1 rfid 28 29

1.RFID란?: 리더[28],[29]

  • 태그로부터 정보를 받아서 사용자가 저장하고 사용하고자 하는 장소로 정보를 송신한다.

    • 태그에게 정보를 보내도록 명령한다.

    • 안테나 이외의 논리 회로가 프로토콜로 구성된다.

    • 다양한 형태로 적용이 가능하다.


Rfid 7

RFID의 종류[7]


Rfid 30 35

RFID와 바코드[30],[35]


Rfid rfid 22

RFID란?: RFID의 장점[22]


Rfid rfid 221

RFID란?: RFID의 단점[22]

군사 목적으로 개발된 프로젝트지만 일반인이나 범죄 집단에 쓰일 경우.

개인의 위치 추적을 통해 개인 통제 및 개인 정보 유출 가능성.

근무자들의 근무실태 점검을 위해 전자 칩 내장 목걸이 착용.


Usn 10

USN이란?[10]

  • USN은 Ubiquitous Sensor Network의 약자로, 모든 사물에 각종 센서를 부착해 사물의 인식정보와 환경정보를 탐지하여 이를 실시간으로 네트워크에 연결, 관리하는 것을 의미한다.

  • 유비쿼터스 사회를 위한 3대 인프라 중 하나로 꼽히고 있다.


It rfid usn

[11]

[13]


Usn usn 34

USN이란?: USN의 발전 과정[34]

인식 기능 위주->센싱 기능 융합->지능형 자율 센서망


Middle ware 31

Middle Ware란?: 개념[31]

  • Middle과 Ware의 합성어로 클라이언트와 서버 간의 통신을 담당하는 시스템 소프트웨어 또는 컴퓨터와 컴퓨터의 연결을 담당하는 시스템 소프트웨어이다.


Middle ware 311

Middle Ware란?: 분류[31]


Middle ware rfid middle ware 33

Middle Ware란?: RFID-Middle Ware[33]

  • 정의

    • 이(異) 기종 RFID환경에서 발생되는 대량의 태그 데이터를 수집, Filtering하여 정보로 요약 후 응용시스템에 전달한다.

만족 요건

이(異) 기종 RFID 리더 시스템 지원 및 관리

RFID 태그 데이터 처리

응용 시스템과 연동

계층적 구조

응용 프로그램 개발 의사 결정

데이터 모니터링 및 관리

장치 모니터링 및 관리


Middle ware usn middle ware 34

Middle Ware란?: USN Middle Ware[34]


Middle ware mobile middle ware 36

Middle Ware란?: MobileMiddle Ware[36]

  • 다양한 모바일네트워크 및 운영환경과 애플리케이션을 연결, 연동하기 위한 소프트웨어 레이어.

  • CDMA, GSM과 같은 무선 네트워크 및 단말기 환경에 대해서 동일한 개발 환경을 제공한다.

  • 유, 무선 인터넷의 상이한 환경을 서로에게 각각 단일한 인터페이스로 보이도록 해주는 등 다양한 서비스를 제공하는 소프트웨어다.

  • 주로 온라인 비지니스에 강점을 가지고 있는데, 트랜잭션을 처리해 주는 개발 도구라는 점에서 동기화 솔루션과는 차이가 있다.


Rfid usn 12

RFID/USN 자격증[12]

  • 응시자격은 없으나 RFID-ML은 8가지 조건 중 하나에 충족하면 된다. 주로 실무 경력(최소 5년)을 요함.

  • RFID에는 3가지, USN에는 1가지가 있다.

    • RFID-GL- IT 관련 분야의 기초 지식을 바탕으로 RFID 관련 개발 및 추진 업무에 참여할 수 있는 수준.

    • RFID-SL- RFID 관련 업무의 경험을 바탕으로 RFID 전문분야에서 심화 개발 과정을 독자 추진할 수 있는 수준.

    • RFID-ML- RFID 관련 전문분야의 융합 지식 및 경험을 바탕으로 RFID 프로젝트의 관리자 역할을 수행할 수 있는 수준.

    • USN-GL- IT 관련 분야의 기초 지식을 바탕으로 USN 관련 개발 및 추진 업무에 참여할 수 있는 수준.


It rfid usn

[18]


Mobile rfid 20 21

MobileRFID[20],[21]

  • RFID와 핸드폰의 결합을 의미하며 Mobile에 소형 RFID Reader를 넣어, 전자 태그를 붙인 사물의 정보를 알 수 있게 하는 장치이다.

  • 원래 RFID는 태그와 리더기의 값이 비싸 큰 시장을 확보하지 못했으나 최근 MobileRFID를 중심으로 초 저가 소형 태그 및 휴대용 리더기 사용이 활성화되면서 새로운 전기를 맞고 있다.


4 5 6 8 9

적용 사례: 새로운 음식물 쓰레기 종량제[4],[5],[6],[8],[9]

  • 환경부에서는 올 1월부터 종전에 배출량에 관계없이 동일 요금을 부과하였던 정액제에서 배출량에 따라 요금을 부과하는 종량제로정책을 전환했다.

  • 이번에 시행되는 종량제는 크게 RFID방식과 납부필증 방식으로 나뉜다.

바로 배출할 수 있어 깔끔하고 냄새도 적지만 초기 비용과 관리, 유지 비용이 비싸다.

초기 비용이 싸지만 한꺼번에 모아서 버려야 하기 때문에 벌레가 꼬이고 냄새가 날 수 있다.


It rfid usn

홈 네트워크의 정의 및 특징[37]

  • 가정에서 쓰이는 모든 전기, 전자 제품이 유무선 시스템 하나로 연결되어 쌍방향 통신이 가능한 미래형 가정 시스템.

  • Home Automation뿐 아니라 가전 제품끼리 데이터 송수신을 통해 정보 교류, 모니터링, 보안에 이르는 첨단 기능을 자동으로 조절 제어할 수 있다.

  • Gateway를 통해 이용자는 집 밖에서 핸드폰으로 가스나 전자 제품을 끄고 켤 수 있을 뿐만 아니라 멀티미디어 콘텐츠를TV를 통해 접할 수 있다.

  • 침입 탐지 센서와 주방 TV폰 등을 통해 집의 보안 상태를 확인하고 비상시 경찰 등에 연락할 수 있다.


It rfid usn

홈 네트워크의 종류[37]

방범/방재 및냉난방 가스 등의 제어를 한다.


37 38 39 40

홈 네트워크의 미래[37], [38],[39],[40]

  • Home PNA, IEEE 1394 같은 유선 기술과 IEEE 802.15 WPAN, UWB와 같은 무선 기술, UPnP, HAVI, HNCP등의 홈 네트워크 제어 미들웨어, 그리고 이것들을 기반으로 한 게임이나 영화에 이르기까지 홈 네트워크는 각종 서비스 기술들이 총동원되어 장차 커다란 시장이 형성될 수 있는 미래의 신 성장 동력 산업이다.

Home PNA

UPnP

UWB


It rfid usn

홈 네트워크의 핵심 기술[45]


It rfid usn

홈 네트워크의 기술 트리[45]


It rfid usn

홈 네트워크의 기술 트리[45]


Ipv6 1 41

IPv6 특징(1)[41]

  • IPv6은 인터넷 프로토콜(IP) 버전 6(internet protocol version 6)의 줄임 말로서, 현재 사용되고 있는 IP 주소 체계인 IPv4의 단점을 개선하기 위해 개발되었다.

  • 홈 네트워크에서의 IPv6는 가전기기에 심어진 센서나 칩 컴퓨터를 네트워크에 연결해 ‘사물 인터넷화’를 실현시키는 접속 프로토콜이 된다.

  • 주소는 클래스 할당이 아닌 계층적 할당을 한다. 이 때 할당되는 주소 유형은 유니 캐스트, 멀티캐스트, 애니 캐스트 등 3가지이다.

  • 주소 구문은 2진수 형식으로 표시되며 128bit의 주소는 다시 16bit 단위로 나뉘어지는데, 이 16bit 블록은 16진수로 변환되어콜론(:)으로 구분된다.

  • 주소 공간을 늘려 망 확장성이 더욱 향상된 주소 체제인 IPv6는휴대폰이나 전자 제품에도 적용되어 각 제품마다 고유의 IP주소를 가질 수 있다.

21DA : 00D3 : 0000 : 2F3B : 02AA : 00FF : FE28 : 9C5A


Ipv6 2

IPv6 특징(2)

IPv6(Internet Protocol Ver.6)

주소 공간의 확장

단순화, 효율화된 패킷 구조

개선 된 QoS지원

Plug & Play

IP Security 강화


Ipv6 3 42

IPv6 특징(3)[42]

IPv4와 IPv6의 차이점


Ipv6 1 43 44

IPv6 변환기술(1)[43],[44]


Ipv6 2 43 44

IPv6 변환기술(2)[43],[44]


Ipv6 3 43 44

IPv6 변환기술(3)[43],[44]

  • IPv6 -> IPv4 로 혹은 그 반대로 패킷을 완전히 재조합 하는 방식이다.

  • 한계 존재, 보안 취약으로 인해 IPv6 전환기에만 한시적으로 사용한다.


It rfid usn

헤더 변환 방식

  • Pv6 패킷 헤더를 IPv4 패킷 헤더로 변환하는 것, 또는 그 역순의 변환 및 체크섬을 조정하는 것을 가리킨다.

  • 속도가 빠르나 응용 프로토콜에 내장된 IP계층 주소 변환이 어렵기 때문에 별도의 응용 게이트웨이를 추가 구현해야 한다.

  • 헤더 변환 시, IPv4 패킷은 여러 개의 IPv6 패킷으로분할(fragment)되는데, 이는 IPv6의 헤더 길이가 IPv4의 헤더보다 일반적으로 20바이트 더 크기 때문이다.


It rfid usn

수송계층 변환 방식

  • TCP, UDP/IPv4 세션과 TCP, UDP/IPv6 세션을 중간에서 릴레이 하는 것을 가리킨다.

  • 수송 릴레이에는 각 세션이 IPv4와 IPv6에 각각 밀폐되어있기 때문에 응용 프로토콜에 내장된 IP 주소의 변환과 같은 문제가 존재한다.

TCP 요청

릴레이 서버

TCP

계층

서버

발신

호스트

네트워크 계층

TCP 패킷

TCP 연결

실제

목적지

TCP 연결


Ipv6 7 1

IPv6(7-1)

· 유니캐스트

유니캐스트주소 종류 범위 내에서

단일 인터페이스 식별

· 멀티캐스트

여러 인터페이스 식별

일대다 통신 사용

· 애니캐스트

여러 인터페이스 식별

그룹 멤버 중 가까운 멤버에게

패킷 전송


Sip sdp 1 48

SIP/SDP 특징(1)[48]

  • SIP는 클라이언트/서버 기반으로 멀티미디어의 세션 초기화, 변경 및 종료를 위한 시그널링 기술을 제공하는 프로토콜로, 멀티미디어와 멀티유저의 세션 환경에서 가장 강력한 프로토콜이다.

  • 텍스트 기반의 시그널링을 통하여 넓은 확장성과 다양한 응용성을 제공하면서, 기존의 시그널링프로토콜인 H.323을 대체하고 있다.

  • 홈 네트워크 환경에서 가전기기의 독립적이고 다발적인 동작 및 상태를 일괄적으로 관리하기 위하여 매우 적합한 프로토콜이다.


Sip sdp 2 48

SIP/SDP 특징(2)[48]

프로토콜 스텍

세션 설정


Sip sdp 3 48

SIP/SDP 특징(3)[48]

SIP UA(SIP 메시지를 발생, 해석할 수 있음)모듈이 적용된 가전기기


Diagram

액티비티Diagram

App 오픈

N

N

폐기

구매

체크

Y

Y

마켓 연동

유통기한

확인

식료품

목록 체크

이용자가

식료품 선택

N

자동

유통기한

확인

Y

부족한 식료품 자동 선택

구매 완료


Diagram1

클래스 Diagram

Chip

인식

주문

폐기

Reader

O/S

DBMS

설정온도 조절

메시지

네트워크

관리

주문

구매이력

품목

가격

유통기한

정기구매

상시구매

구매날짜

구매목록


Sip sdp 1 49

SIP/SDP 구현(1)[49]

  • SIP/SDP 메시지를 해석하는 parser는 모두 C++로 구현되었으며 SIP 메시지를 해석하기 위해 첨가해야 할 구성 라이브러리는 1개의 linked 라이브러리와 2개의 include 헤더 파일이다.


Sip sdp 2 49

SIP/SDP 구현(2)[49]

  • SDP 메시지를 해석하기 위해 첨가해야 할 구성 라이브러리는 IEDP 표준 프로토콜의 형식을 따라 SIP parser와 같은 형식의 1개의 linked 라이브러리와 2개의 include 헤더 파일이다.


Sip sdp 3 49

SIP/SDP 구현(3)[49]
