  1. 程序存储器ROM的扩展 数据存储器RAM的扩展 并行I/O口的扩展 第章单片机系统扩展 Single Chip Microcomputer 本章内容

  2. 在单片机应用系统的设计中,往往出现RAM, ROM或者I/O口不够的情况，怎么办？ ROM的扩展 RAM的扩展 并行I/O口的扩展 问题的提出

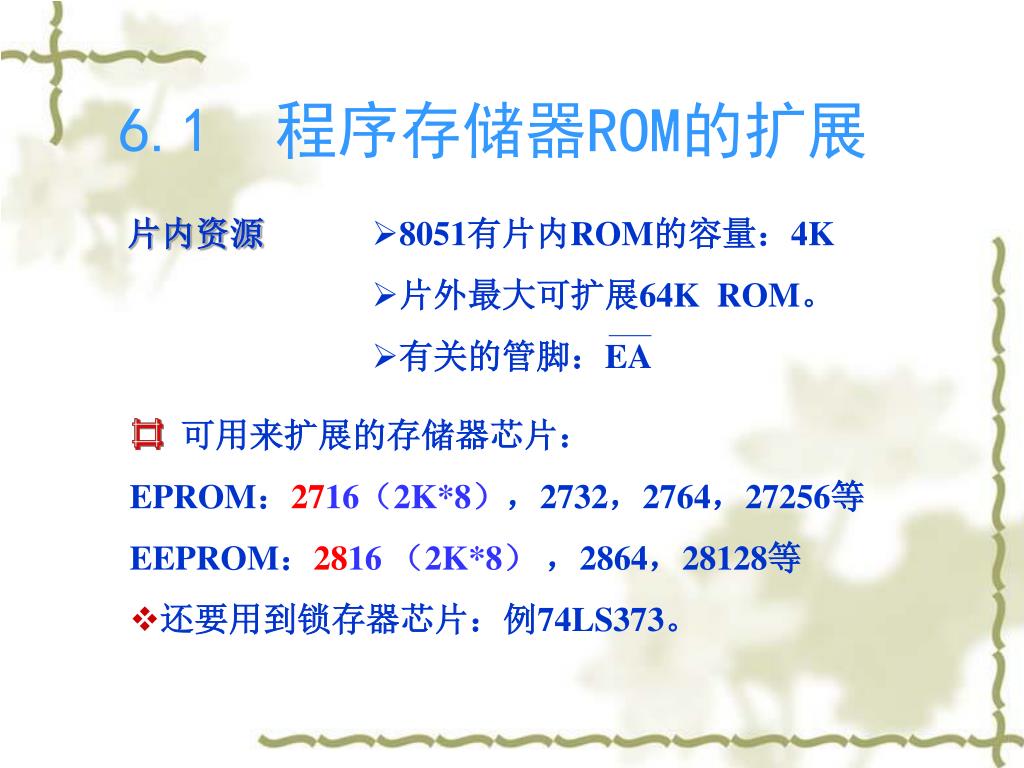

  3. 8051有片内ROM的容量：4K • 片外最大可扩展64K ROM。 • 有关的管脚：EA 可用来扩展的存储器芯片： EPROM：2716（2K*8），2732，2764，27256等 EEPROM：2816 （2K*8） ，2864，28128等 • 还要用到锁存器芯片：例74LS373。 6.1 程序存储器ROM的扩展 片内资源

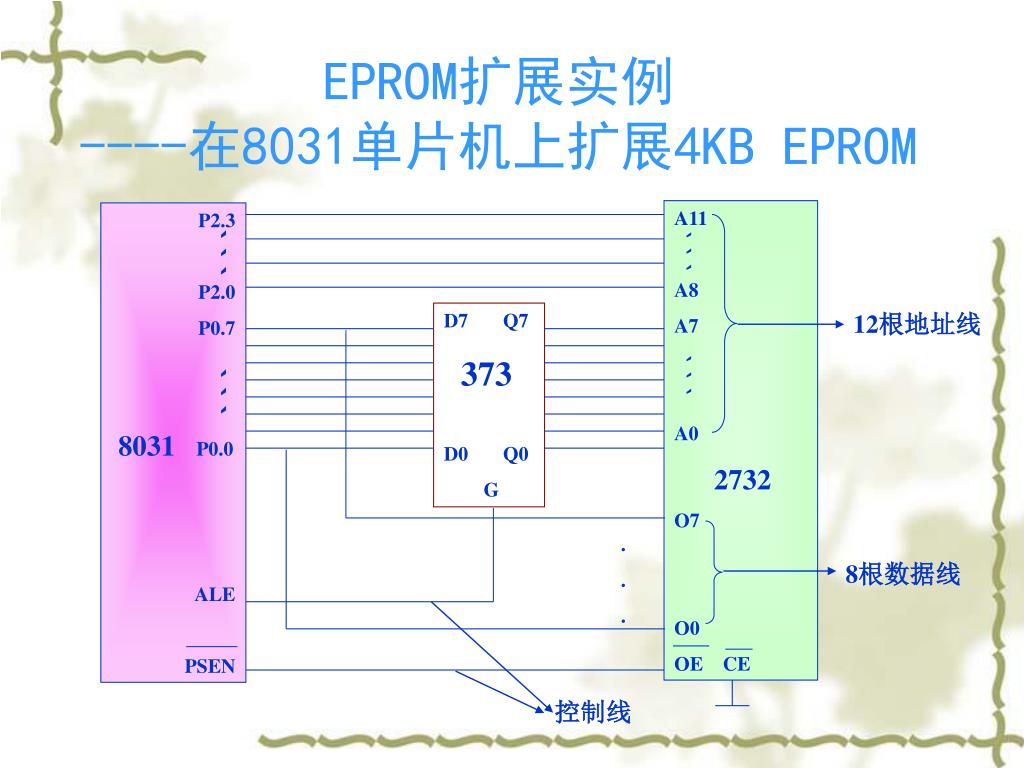

  4. A11 A8 A7 A0 2732 O7 O0 OE CE ``` ``` P2.3 P2.0 P0.7 8031 P0.0 ALE PSEN 12根地址线 ``` ``` 8根数据线 . . . 控制线 EPROM扩展实例----在8031单片机上扩展4KB EPROM D7 Q7 373 D0 Q0 G

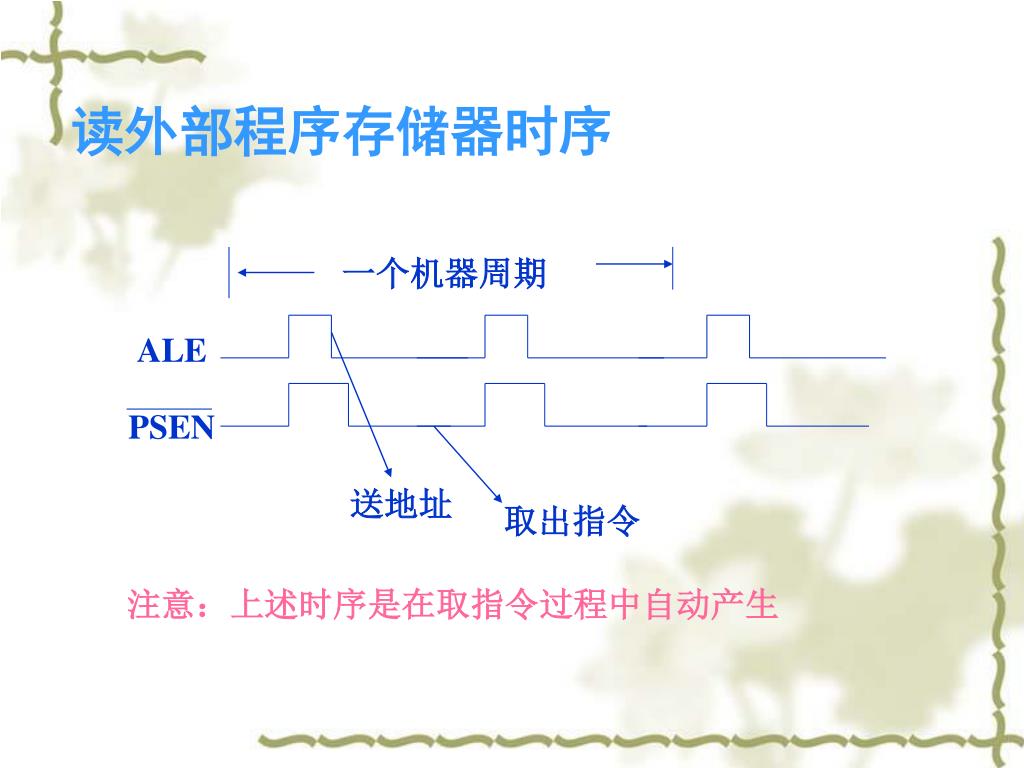

  5. ALE PSEN 读外部程序存储器时序 一个机器周期 送地址 取出指令 注意：上述时序是在取指令过程中自动产生

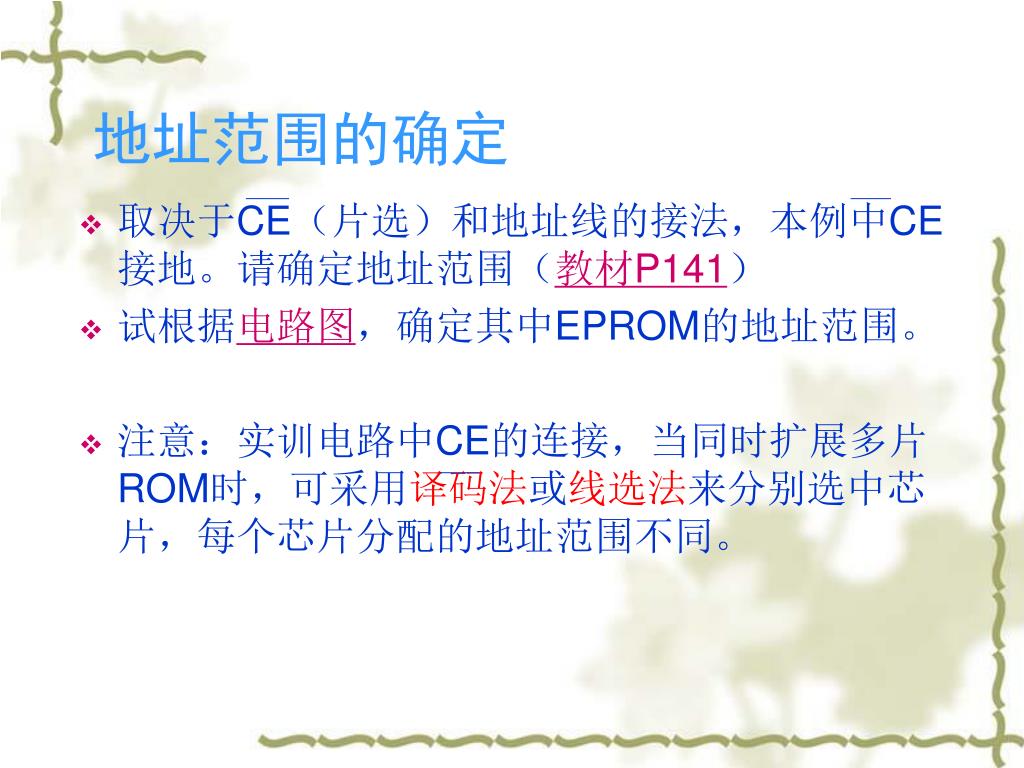

  6. 地址范围的确定 • 取决于CE（片选）和地址线的接法，本例中CE接地。请确定地址范围（教材P141） • 试根据电路图，确定其中EPROM的地址范围。 • 注意：实训电路中CE的连接，当同时扩展多片ROM时，可采用译码法或线选法来分别选中芯片，每个芯片分配的地址范围不同。

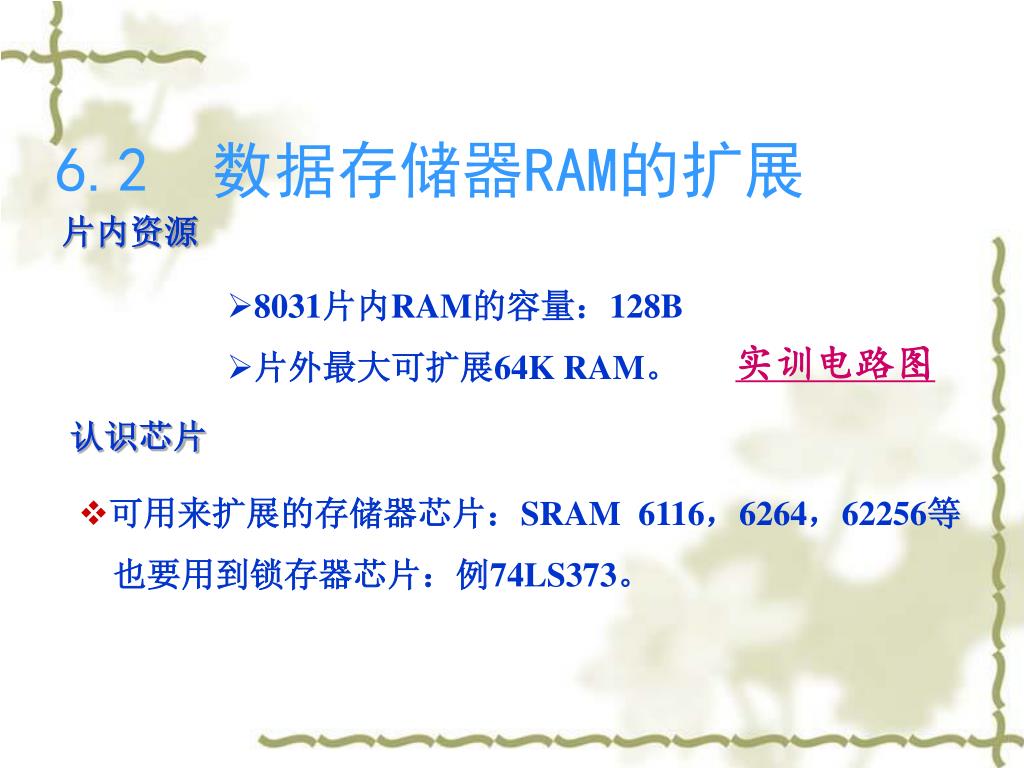

  7. 认识芯片 • 可用来扩展的存储器芯片：SRAM 6116，6264，62256等 也要用到锁存器芯片：例74LS373。 6.2 数据存储器RAM的扩展 片内资源 • 8031片内RAM的容量：128B • 片外最大可扩展64K RAM。 实训电路图

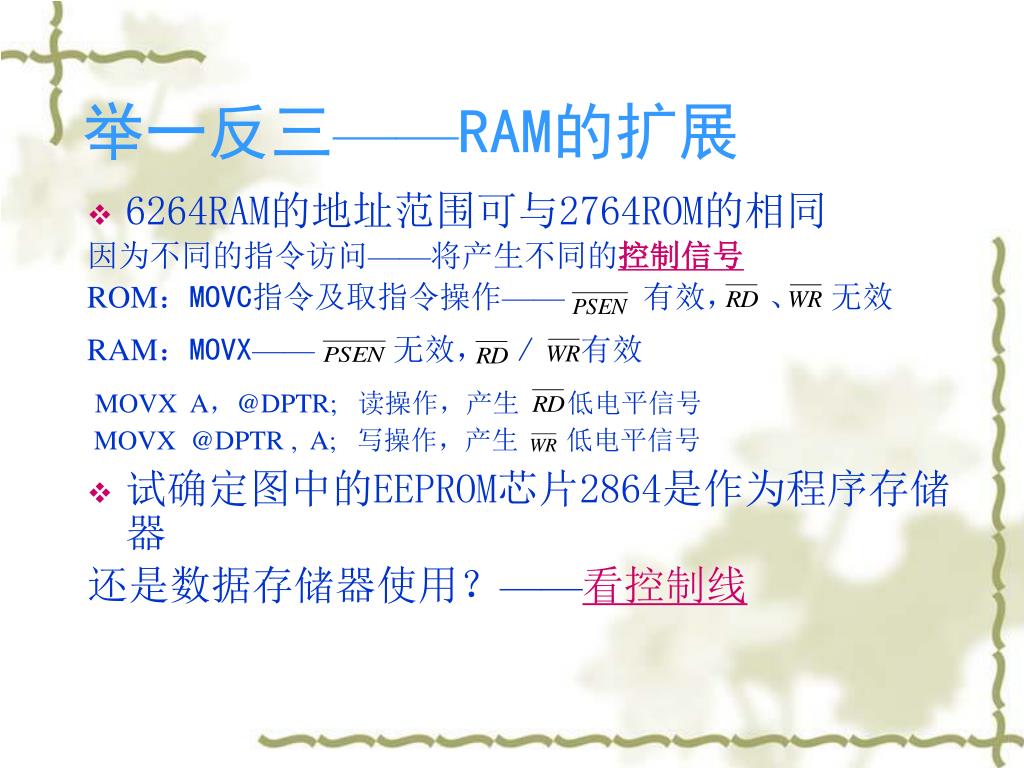

  8. 举一反三——RAM的扩展 • 6264RAM的地址范围可与2764ROM的相同 因为不同的指令访问——将产生不同的控制信号 ROM：MOVC指令及取指令操作—— 有效， 、 无效 RAM：MOVX——无效， / 有效 MOVX A，@DPTR; 读操作，产生 低电平信号 MOVX @DPTR , A; 写操作，产生 低电平信号 • 试确定图中的EEPROM芯片2864是作为程序存储器 还是数据存储器使用？——看控制线

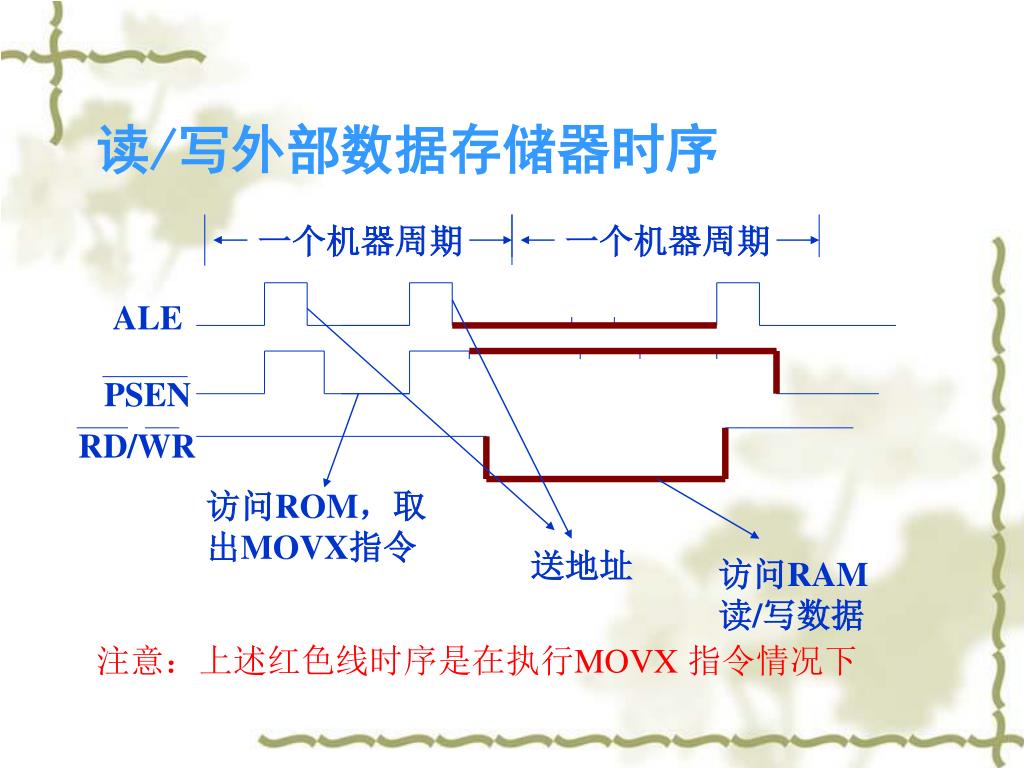

  9. ALE PSEN 访问ROM，取出MOVX指令 送地址 访问RAM读/写数据 读/写外部数据存储器时序 一个机器周期 一个机器周期 RD/WR 注意：上述红色线时序是在执行MOVX 指令情况下

  10. 扩展I/O口与外部RAM统一编址 使用同样的指令MOVX访问——控制总线RD/WR 扩展I/O口与外部RAM统一编址 使用同样的指令MOVX访问——控制总线RD/WR 扩展I/O口与外部RAM统一编址 使用同样的指令MOVX访问——控制总线RD/WR 扩展I/O口与外部RAM统一编址 使用同样的指令MOVX访问——控制总线RD/WR 扩展I/O口与外部RAM统一编址 使用同样的指令MOVX访问——控制总线RD/WR 扩展I/O口与外部RAM统一编址 使用同样的指令MOVX访问——控制总线RD/WR 扩展I/O口与外部RAM统一编址 使用同样的指令MOVX访问——控制总线RD/WR 6.3 并行I/O口的扩展 • 51单片机有4组并口P0-P3，为什么还要扩展I/O口？ 常用的扩展方法有： • 简单的I/O口扩展 • 可编程I/O口芯片 • 利用串行口扩展并行口

  11. 简单I/O口扩展 • 用并行口扩展I/O口 选择TTL电路或MOS电路即能组成简单的扩展I/O口。 如：用8位三态缓冲器74LS244可扩展输入口； 用8D锁存器74LS273、74LS373、74LS377 等可组成输出口。

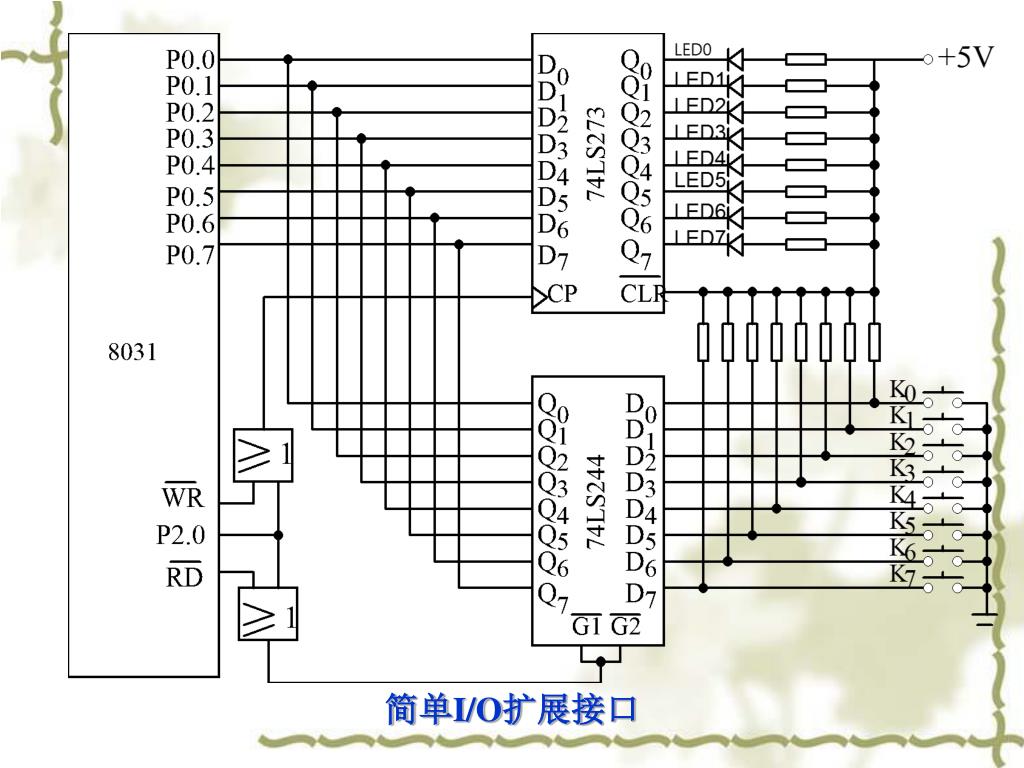

  12. 简单I/O扩展接口

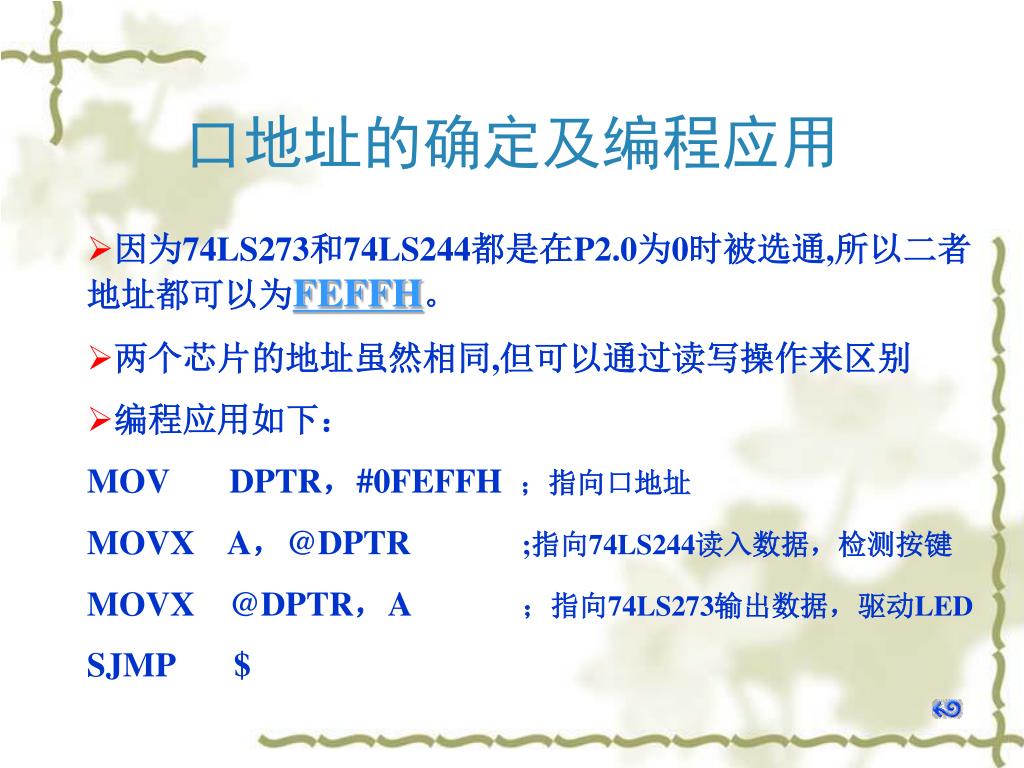

  13. 口地址的确定及编程应用 • 因为74LS273和74LS244都是在P2.0为0时被选通,所以二者地址都可以为FEFFH。 • 两个芯片的地址虽然相同,但可以通过读写操作来区别 • 编程应用如下： • MOV DPTR，#0FEFFH ；指向口地址 • MOVX A，@DPTR ;指向74LS244读入数据，检测按键 • MOVX @DPTR，A ；指向74LS273输出数据，驱动LED • SJMP $

  14. 可编程I/0芯片的使用 • 可编程I/O芯片是指芯片功能可由指令来确定，即需要对其编程。 • 常用的I/O口芯片有8255和8155。

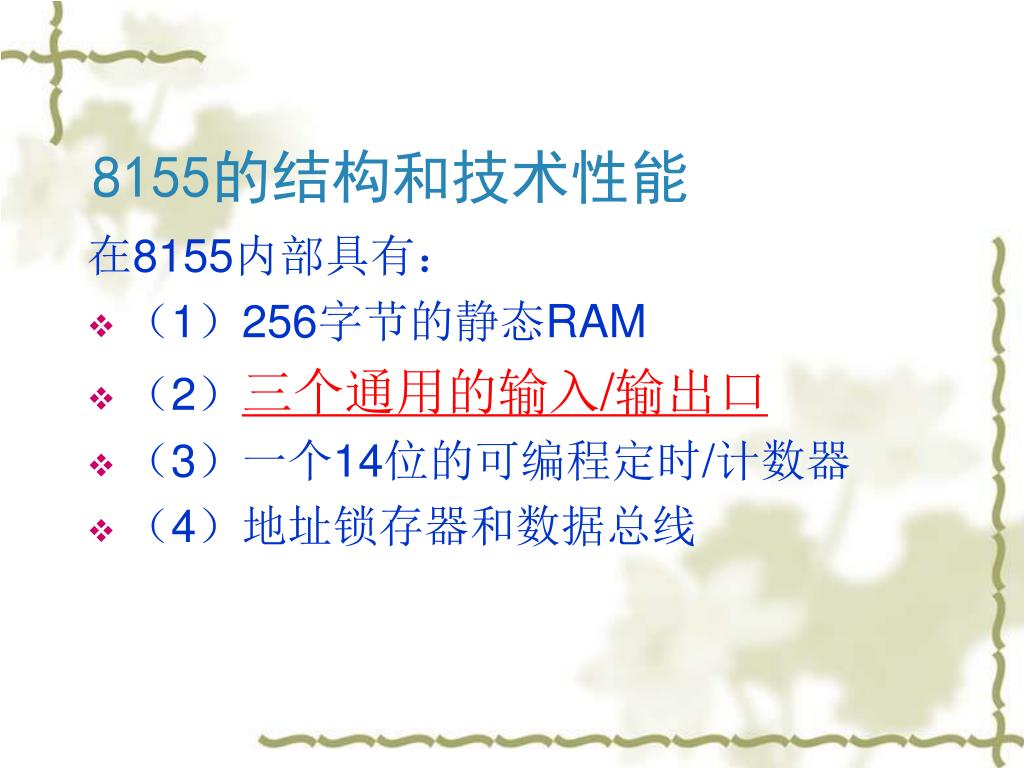

  15. 8155的结构和技术性能 在8155内部具有： • （1）256字节的静态RAM • （2）三个通用的输入/输出口 • （3）一个14位的可编程定时/计数器 • （4）地址锁存器和数据总线

  16. 做扩展I/O口使用：CE=0, IO/M=1 做片外RAM使用： CE=0, IO/M=0 命令/状态寄存器:0400H PA:0401H PB:0402H PC:0403H MCS-51单片机与8155的接口与操作 片内RAM——0000H~00FFH

  17. 控制字 （只写不读） TM2 TM1 IEB IEA PC2 PC1 PB PA 00 方式1：A、B口基本I/O,C口输入 11 方式2：A、B口基本I/O,C口输出 01 方式3：A口选通I/O, B口基本I/O 10 方式4：A、B口选通I/O 00：空操作 01：停止计数 10：计满后停止 11：开始计数 计数器方式 设置8155工作方式 TM2 TM1 IEB IEA PC2 PC1 PB PA （A/B口方式）：0—输入，1—输出 （A/B口中断）：0—禁止中断，1—允许中断

  18. 设置8155工作方式示例 在实训电路板中，扩展了8155用于连接8个LED显示和键盘 为此需设置A、B口为基本输出方式，C口为基本输入方式。 设置方法： MOV DPTR，#CWR ；设CWR为命令寄存器的地址。 MOV A，#03H ；A、B口为基本输出方式，C口 ；为基本输入方式 MOVX @DPTR,A ；写控制字 NOTE： 在使用8155前必须设置好工作方式，否则将无法正常工作。

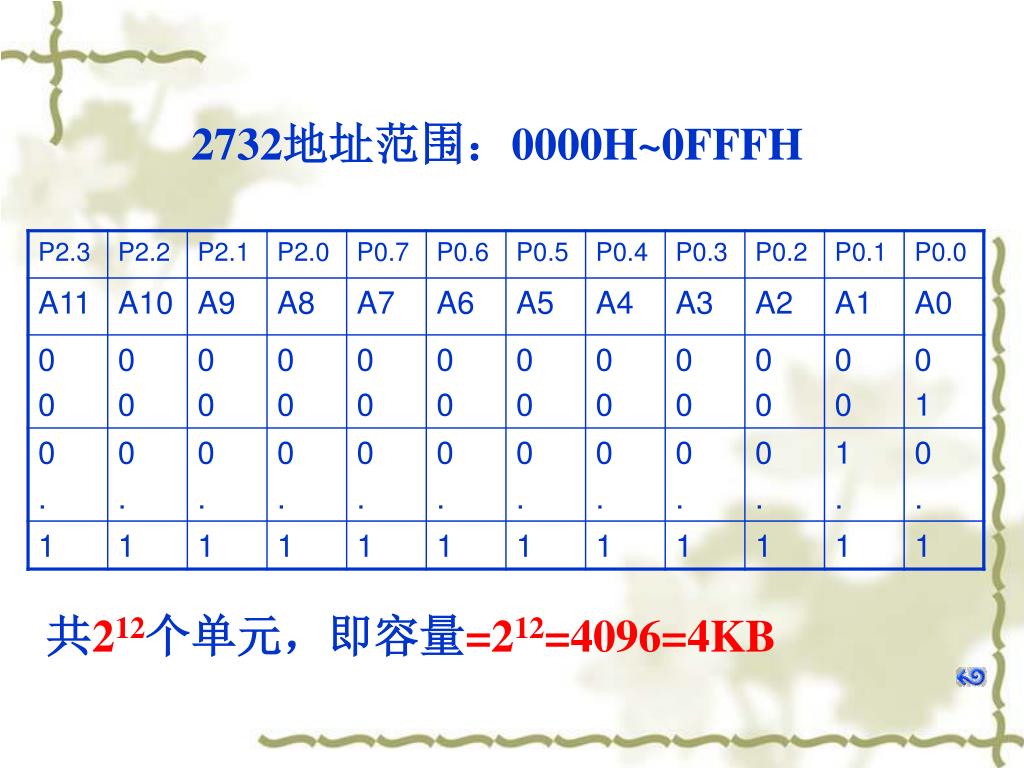

  19. 2732地址范围：0000H~0FFFH 共212个单元，即容量=212=4096=4KB

  20. A10 A8 A7 A0 6116 O7 O0 RD WR CE P2.2 P2.0 P0.7 8051 P0.0 ALE RD WR P2.7 . . RAM扩展实例----在8051单片机上扩展2K RAM D7 Q7 373 D0 G Q0
