Presentation Transcript


4105217

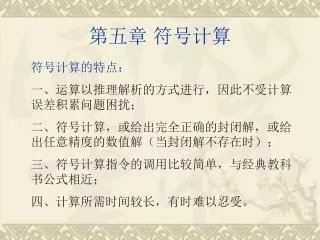

第五章 符号计算

符号计算的特点:

一、运算以推理解析的方式进行,因此不受计算误差积累问题困扰;

二、符号计算,或给出完全正确的封闭解,或给出任意精度的数值解(当封闭解不存在时);

三、符号计算指令的调用比较简单,与经典教科书公式相近;

四、计算所需时间较长,有时难以忍受。


4105217

5.1 符号对象和符号表达式

5.1.1 符号对象的生成和使用

定义基本符号对象的指令有两个:sym,syms

格式如下:

f=sym(arg)

把数字、字符串或表达式arg转换为符号对象f。

f=sym(argn,flagn)把数值或数值表达式argn转换为flagn格式的符号对象。

argv=sym(‘argv’,flagv)按flagv指定的要求把字符串’argv’定义为符号对象argv。


4105217

syms(‘argv1’,’argv2’,’argvk’)

把字符argv1,argv2,argvk定义为基本符号对象。

syms argv1 argv2 argvk上述格式的简洁形式。

说明:

f=sym(argn,flagn)中的argn是数值或数值表达式时,flagn可取以下选项:

‘d’最接近的十进制浮点精确表示;

‘e’带(数值计算时)估计误差的有理表示;

‘f’十六进制浮点表示‘

‘r’最接近有理表示,这是缺省设置。

两个正整数p,q构成的p/q,p*pi/q,sqrt(p),2^q,10^q


4105217

argv=sym(‘argv’,flagv)中的’argv’是字符时,flagv可取以下“限定性”选项:

‘positive’限定argv为“正、实”符号变量。

‘real’限定argv为“实”符号变量。

‘unreal’argv为非符号变量。


4105217

符号常数形成中的差异

a1=[1/3,pi/7,sqrt(5),pi+sqrt(5)] a2=sym([1/3,pi/7,sqrt(5),pi+sqrt(5)])

a3=sym([1/3,pi/7,sqrt(5),pi+sqrt(5)],'e')

a4=sym('[1/3,pi/7,sqrt(5),pi+sqrt(5)]')

a24=a2-a4


4105217

几种输入下产生矩阵的异同

a1=sym([1/3,0.2+sqrt(2),pi])

a2=sym('[1/3,0.2+sqrt(2),pi]')

a3=sym('[1/3 0.2+sqrt(2) pi]')

a1_a2=a1-a2


4105217

把字符表达式转换为符号变量

y=sym('2*sin(x)*cos(x)')

y=simple(y)

用符号计算验证三角等式

sin(fai1)cos(fai2)-cos(fai1)sin(fai2)=sin(fai1-fai2)

syms fai1 fai2;

y=simple(sin(fai1)*cos(fai2)-cos(fai1)*sin(fai2))


4105217

例 求矩阵A=[a11,a12;a21,a22]的行列式值、逆和特征根

syms a11 a12 a21 a22;A=[a11,a12;a21,a22]

DA=det(A),IA=inv(A),EA=eig(A)

syms A t tao w;

yf=int(A*exp(-i*w*t),t,-tao/2,tao/2);

Yf=simple(yf)


4105217

5.1.2 符号计算中的算符和基本函数

由于matlab采用了重载技术,使得用来构成符号计算表达式的算符和基本函数,无论在形状、名称上、还是在使用方法上,都与数值计算中的算符和基本函数几乎完全相同


4105217

5.1.3 识别对象类别的指令

数据对象及其识别指令的使用

(1)

clear,a=1;b=2;c=3;d=4;

Mn=[a,b;c,d]

Mc='[a,b;c,d]'

Ms=sym(Mc)

(2)

SizeMn=size(Mn),SizeMc=size(Mc),SizeMs=size(Ms)


4105217

(3)

CMn=class(Mn);

CMc=class(Mc);

CMs=class(Ms)

(4)用isa判断每种矩阵的类别(若返回1,表示判断正确)

isa(Mn,'double');

isa(Mc,'char');

isa(Ms,'sym')

(5)

whos Mn Mc Ms


4105217

5.1.4 符号表达式中自由变量的确定

findsym(EXPR)

确认表达式EXPR中所有“自由”符号“变量”;

findsym(EXPR,N)

从表达式EXPR中确认出靠x最近的N个独立自变量。

说明

EXPR可以是符号矩阵。此时,该指令对自由变量的确认是对整个矩阵进行的,而不是对矩阵元素逐个进行的。


4105217

5.1.4 符号表达式中自由变量的确定

对独立自由符号变量的自动辨认。

(1)生成符号变量

syms a b x X Y;

k=sym('3');z=sym('c*sqrt(delta)+y*sin(theta)');

EXPR=a*z*X+(b*x^2+k)*Y;

(2)找出EXPR中的全部自由符号变量

findsym(EXPR)


4105217

(3)在EXPR中确定一个自由符号变量

findsym(EXPR,1)

(4)在EXPR中确定2个和3个自由变量时的执行情况

findsym(EXPR,2),findsym(EXPR,3)

findsym确定自由变量是对整个矩阵进行的

syms a b t u v x y;

A=[a+b*x,sin(t)+u;x*exp(-t),log(y)+v]

findsym(A,3)


4105217

collect(EXPR,v)对EXPR表达式中指定的符号对象v的同幂项系数进行合并

expand(EXPR)对EXPR表达式进行多项式、三角函数、指数对数函数等展开

factor(EXPR)对EXPR表达式(或正整数)进行因式(或因子)分解

horner(EXPR)对多项式EXPR分解成嵌套形式

[n,d]=numden(EXPR)提取表达式EXPR的最小分母公因式d和相应的分子多项式n

5.2 符号表达式和符号函数的操作

5.2.1 符号表达式的操作


4105217

simplify(EXPR)

运用多种恒等式转换对表达式EXPR进行综合简化;

simple(EXPR)

运用包括simplify在内的各种指令把EXPR转换成最简短形式

pretty(EXPR)

以习惯的“书写”方式显示EXPR表达式

说明

以上指令中的EXPR也可以是符号矩阵。在这种情况下,这些指令将对该矩阵的元素逐个进行操作。


4105217

按不同的方式合并同幂项

EXPR=sym('(x^2+x*exp(-t)+1)*(x+exp(-t))');

expr1=collect(EXPR)

expr2=collect(EXPR,'exp(-t)')


4105217

(1)除x外不含其他自由变量的情况

syms a x;

f1=x^4-5*x^3+5*x^2+5*x-6;factor(f1)

(2)含其他自由变量的情况

f2=x^2-a^2;factor(f2)

(3)对正整数的质数分解

factor(1025)

factor 指令的使用

对多项式进行嵌套型分解

clear;syms a x;

f1=x^4-5*x^3+5*x^2+5*x-6;horner(f1)


4105217

(1)求矩阵各元素的分子、分母多项式

syms x;

A=[3/2,(x^2+3)/(2*x-1)+3*x/(x-1);4/x^2,3*x+4];

[n,d]=numden(A)

pretty(simplify(A))

(2)

pretty(simplify(n./d))


4105217

(1)运用simplify简化

syms x;f=(1/x^3+6/x^2+12/x+8)^(1/3);

sfy1=simplify(f),sfy2=simplify(sfy1)

(2)运用simple简化

g1=simple(f),g2=simple(g1);

说明

simple给出的简化式比simplify给出的更短;多次使用simple指令,可找到最少字母的简化式


4105217

syms x;ff=cos(x)+sqrt(-sin(x)^2);

ssfy1=simplify(ff),ssfy2=simplify(ssfy1)

gg1=simple(ff),gg2=simple(gg1)


4105217

5.2.2 符号函数的求反和复合

g=finerse(f,v)对指定自变量为v的函数f(v),求反函数

g=finverse(f)对缺省自变量求反函数g;

fg=compose(f,g,v,w,t)对f(v)和v=g(w)求复合函数fg=f(g(w))|w=t

fg=compose(f,g)对f(.)和v=g(.)求复合函数fg=f(g(.))。


4105217

说明

v,w分别是对函数f和g指定的自变量。t是所得复合函数得自变量符号

finverse(f,g)是finverse(f,v)的缺省形式。此时默认自变量由findsym确定。

compose(f,g)是compose(f,g,v,w,t)的缺省形式。此时,v,w都是由findsym自动对函数f和g进行辨认而定的自变量。


4105217

例求f = x2 的反函数

syms x;

f=x^2;g=finverse(f)

fg=simple(compose(g,f))

说明:

事实上,x2的反函数有两个,finverse只给出“主”反函数


4105217

(1)自变量由机器确定

syms x y u fai t;

f=x/(1+u^2);g=cos(y+fai);

fg1=compose(f,g)

(2)指定自变量

fg2=compose(f,g,u,fai,t)


4105217

5.2.3 置换及其应用

1、 自动执行的子表达式置换指令

[RS,ssub]=subexpr(S,ssub)

运用符号变量ssub置换子表达式,重写S为RS。

子表达式的置换表示

syms a b c d W;

[V,D]=eig([a b;c d])

[RVD,W]=subexpr([V;D],W)

  • 被置换的子表达式是机器自动寻找的。其置换原则与pretty指令相同

  • RVD的上两行子阵是置换后的特征向量阵;下两行是特征值阵


4105217

2、 通用置换指令

RES=subs(ES,old,new)

用new置换ES中的old后产生RES

RES=subs(ES,new)

用new置换ES中的自由变量后产生RES。

RES=subs(ES)

用当前内存中已知值置换ES中所有可能的同名变量后产生RES。

subs 的置换规则

(1)产生符号函数

syms a x;f=a*sin(x)+5;


4105217

(2)符号变量置换

f1=subs(f,'sin(x)',sym('y'))

(3)符号常量置换

f2=subs(f,{a,x},{2,sym(pi/3)})

(4)双精度数值置换

f3=subs(f,{a,x},{2,pi/3})

(5)数值数组置换

f4=subs(subs(f,a,2),x,0:pi/6:pi)

f5=subs(f,{a,x},{0:6,0:pi/6:pi})


4105217

5.2.4 符号数值精度控制和任意精度计算

任意精度的符号数值

digits

显示当前采用的数值计算的精度

digits(n)

设置今后数值计算以n位相对精度进行

xs=vpa(x)

在digits指定精度下,给出x的数值型符号结果xs。

xs=vpa(x,n)

在n位相对精度下,给出x的数值型符号结果xs


4105217

指令使用实例

p0=sym('(1+sqrt(5))/2');

p1=sym((1+sqrt(5))/2)

e01=vpa(abs(p0-p1))

p2=vpa(p0)

e02=vpa(abs(p0-p2),64)

digits


5 2 5

5.2.5 符号对象与其它数据对象间的转换

符号、数值间的转换

phi=sym((1+sqrt(5))/2)

double(phi)

各种多项式表示形式之间的转换

syms x;f=x^3+2*x^2-3*x+5;

sy2p=sym2poly(f)

p2st=poly2str(sy2p,'x')

p2sy=poly2sym(sy2p)

pretty(f,'x')


4105217

5.3 符号微积分

5.3.1 符号序列的求和

  • s = symsum(f,v,a,b) 求通式f在指定变量v取遍[a,b]中所有整数时的和。

  • 说明

  • f是矩阵时,求和对元素逐个进行,但自变量定义在整个矩阵上。

  • v缺省时,f中的自变量由findsym自动辨认;b可以取有限整数,也可以取无穷大。

  • a,b可同时缺省,此时默认求和的自变量区间为[0,v-1]


4105217

例 求

  • syms k t;f1=[t k^3];f2=[1/(2*k-1)^2,(-1)^k/k];

  • s1=simple(symsum(f1))

  • s2=simple(symsum(f2,1,inf))

  • 通式中 的自变量只取整数值

  • 指令中的f可以是符号矩阵,此时求和操作将对矩阵中的“元素通式”逐个进行。但通式矩阵的自变量及其取值区间对各“元素通式”是相同的。

  • 由于findsym对f符号矩阵的自变量进行确认时,不是对该矩阵元素分别进行的,而是把矩阵f作为一个统一的对象处理的。所以当f矩阵中含有一个以上非常数符号变量时要特别注意,求和对哪个符号变量进行。


5 3 2 jacobian

5.3.2 符号微分和jacobian 矩阵

dfdvn=diff(f,v,n) 求

fjac=jacobianfv(f,v) 求多元向量函数f的jacobian矩阵

  • f是矩阵时,求导对元素逐个进行,但自变量定义在整个矩阵上。

  • v缺省时,自变量会自动由findsym确认;n缺省时,默认n=1。

  • 注意:在数值计算中,指令diff是用来求差分的。


4105217

syms a t x;f=[a,t^3;t*cos(x), log(x)];

df=diff(f)

dfdt2=diff(f,t,2)

dfdxdt=diff(diff(f,x),t)


4105217

syms x1 x2 x3;

f=[x1*exp(x2);x2;cos(x1)*sin(x2)];

v=[x1 x2];

fjac=jacobian(f,v)


4105217

5.3.3 符号积分

  • 通用积分指令

  • intf=int(f,v) 给出f对指定变量v的(不带积分常数的)不定积分

  • intf =int(f,v,a,b) 给出f对指定变量v的定积分

  • 说明:

  • 当f是矩阵时,积分将对元素逐个进行

  • v缺省时,积分对findsys确认的变量进行

  • a,b分别是积分的下、上限,准许他们取任何值或符号表达式


4105217

syms a b x;

f=[a*x,b*x^2;1/x,sin(x)];

disp('The integral of f is');

int(f)

pretty(int(f))


4105217

syms x y z

F2=int(int(int(x^2+y^2+z^2,z,sqrt(x*y),x^2*y),y,sqrt(x),x^2),x,1,2)

VF2=vpa(F2)


4105217

5.4 符号积分变换

Fourier 变换及其反变换

Fw=fourier(ft,t,w) 求“时域”函数ft的Fourier变换Fw

ft=ifourier(Fw,w,t)求“频域”函数Fw的Fourier反变换ft


4105217

(1)求Fourier 变换

syms t w;ut=sym('Heaviside(t)');

UT=fourier(ut)

UTS=simple(UT)

(2)求Fourier 反变换进行验算

Ut=ifourier(UT,w,t)

Uts=ifourier(UTS,w,t)


4105217

5.5 符号代数方程的求解

5.5.1 线性方程组的符号解

例 求d+n/2+p/2=q, n+d+q-p=10, q+d-n/4=p,q+p-n-8d=1线性方程组的解

A=sym([1 1/2 1/2 -1;1 1 -1 1;1 -1/4 -1 1;-8 -1 1 1]);

b=sym([0;10;0;1]);

X1=A\b


4105217

5.5.2 一般代数方程组的解

  • S=solve(‘eq1’,’eq2’,…,’eqn’,’v1’,’v2’,…,’vn’)

  • 求方程组关于指定变量的解(标准格式)

  • S=solve(exp1,exp2,…,expn,v1,v2,…,vn)

  • 求方程组关于指定变量的解(可用格式)

  • 说明;

  • ‘eq1’,’eq2’,…,’eqn’或是字符串表达的方程,或是字符串表达式; ’v1’,’v2’,…,’vn’)是字符串表达的求解变量名。

  • exp1,exp2,…,expn只能是符号表达式;v1,v2,…,vn

  • 是求解的符号变量


4105217

  • 如eq1,eq2,…eqn是不含“等号”的表达式,则指令是对eq1=0,eq2=0,….,eqn=0求解

  • S是一个构架数组。

  • 在得不到“封闭型解析解”时,给出数值解。

例 求方程组uy^2 + vz + w = 0 , y +z+w= 0 关于y, z 的解。

S=solve('u*y^2+v*z+w=0','y+z+w=0','y','z')

disp('S.y'),disp(S.y),disp('S.z'),disp(S.z)


4105217

5.6 符号微分方程的求解

求微分方程符号解的一般指令

  • S=dsolve(‘a_1’,’a_2’,…,’a_n’)

  • 求解符号常微分方程最完整、通用的指令调用格式

  • 说明

  • 输入参数包括3部分内容:微分方程、初始条件、指定独立变量。其中微分方程是必不可少的输入内容。输入参数必须以字符形式编写。

  • 在本调用格式中,输出参数S是“结构对象”。


4105217

图示微分方程y = xy’ − ( y’)2的通解和奇解的关系

y=dsolve('y=x*Dy-(Dy)^2','x')

clf,hold on,ezplot(y(2),[-6,6,-4,8],1)

cc=get(gca,'Children');

set(cc,'Color','r','LineWidth',5)

for k=-2:0.5:2;

ezplot(subs(y(1),'C1',k),[-6,6,-4,8],1);

end

hold off,

title('\fontname{隶书}\fontsize{16}通解和奇解')


4105217

5.7 可视化数学分析界面

mfun 对maple中若干经典特殊函数实施数值计算

mfunlist 能被mfun计算的maple经典特殊函数列表

mhelp 查阅maple中的库函数及其调用方法

maple

进入maple工作空间计算,结果送回matlab工作间

procread

把按maple格式写的源程序读入maple工作空间


4105217

5.7.1 单变量函数分析的交互界面

funtool


4105217

5.7.2 泰勒级数逼近分析界面

taylortool


4105217

练习题


4105217

syms x ;

f=sin(x);g=x^2-1;

f1 = finverse(f)

g1 = finverse(g)

g2=factor(g)

fg3=compose(f,g)

f4=subs(f,x,pi/6)

g4=subs(g,x,2)

syms x y z

F2=int(int(int(2*x^2+3*y^2+z^2,z,sqrt(y),y),y,sqrt(x),x),x,2,4)

VF2=vpa(F2)
