Presentation Transcript

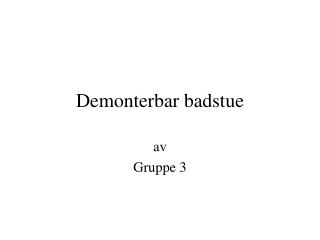

Demonterbar badstue

Demonterbar badstue

av

Gruppe 3


Hvem er vi

Hvem er vi?

  • Vidar Sagen-Bygg og anlegg

  • Vidar Frantzen-Konstruksjon

  • Truls Becken-Telematikk

  • Jens Hersløv-Energi og prosess

  • Roger Johnsen-Elektronikk


Agenda

Agenda

  • Kort presentasjon av gruppa

  • Beskrivelse av oppgaven

  • Lover og regler

  • Begrensinger

  • Materialvalg

  • Montering

  • Dimensjonering

  • Konklusjon


Beskrivelse av oppgaven

Beskrivelse av oppgaven

  • ”bygge” en mobil badstue

    • hytteeiere, idrettslag

  • enkel å sette sammen

  • mange like moduler

  • bruk av vedovn


Utforming

Utforming

  • åttekantet, ca. 4.8m2 og 3m høy

  • består av like deler


Bruksomr der

Bruksområder

  • badstue

  • grillplass

  • badehus

  • lagerplass


Lover og regler

Lover og regler

  • Plan og bygningsloven §§ 70, 17.2

  • Saksbehandling og kontroll § 7

  • Teknisk forskrift § 7-22


Pbl 70 bygningens plassering h yde og avstand fra nabogrense

PBL §70Bygningens plassering, høyde og avstand fra nabogrense

  • Avstand fra bygning til nabogrense 4 meter

  • Ikke konflikt med frisiktregler

  • Byggegrense mot veg


Pbl 17 2 forbud mot bygging og fradeling i 100 metersbeltet langs sj en

PBL §17.2Forbud mot bygging og fradeling i 100-metersbeltet langs sjøen

  • Plassering ikke nærmere enn 100 meter fra strandlinjen


Sak 7 t iltak som verken krever s knad eller melding

SAK §7Tiltak som verken krever søknad eller melding

  • Maks. 10 m2 bruttoareal

  • Maks. mønehøyde 3,0 m

  • Maks. gesimshøyde 2,5 m

  • Min. 1,0 m avstand til annen bygning på eiendommen

  • Ikke til varig opphold for personer


Tek 7 22 risikoklasser og brannklasser

TEK § 7.22Risikoklasser og brannklasser

  • Risikoklasse 1

  • Badstuen er ikke klassifisert i brannklasse


Begrensninger

Begrensninger

  • Laster som påvirker badstuen

  • Dimensjonering av bæresystemet

  • Sluk i gulv

  • Økonomi

  • Pakninger

  • Sammenføyning av elementene på taket

  • Benker


Krav spesifikasjon

Krav spesifikasjon

  • Enkel å sette sammen og ta i fra igjen

  • Enkel å transportere

  • Lette elementer

  • Billig å produsere

  • Tåle temperatur forskjeller


Krav spesifikasjon1

Krav spesifikasjon

  • Motstandsdyktig mot vær og vind.

  • Flere bruksområder

  • Tilfredsstille krav til unntak fra søke- meldeplikt

  • Estetisk tiltrekkende.


Veggelement

Veggelement

  • 75mm mineralull

  • Aluminiums-folie med kraftpapp (Zp=240x109 m2sPa/kg)

  • Vindsperre benyttes impregnert kraftpapp (Zp=0,17x109 m2sPa/kg)


Gulvelement

Gulvelement

  • 150mm mineralull

  • 16mm vannfast kryssfiner (Zp=48x109 m2sPa/kg)

  • Hard trefiberplate (Zp=3x109 m2sPa/kg)


Takelement

Takelement

  • 100mm mineralull

  • Aluminiumsfolie med kraftpapp (Zp=240x109 m2sPa/kg)

  • Undertak: Huntonit Sutak (Zp=1,4x109 m2sPa/kg)

  • Yttertak: profilerte stålplater (TP-45).


U verdiberegning

U-verdiberegning

  • Vegg: R´vegg= 1,84m2K/W

  • Tak: R´tak = 2,10m2K/W

  • Gulv: R´gulv= 3,13m2K/W


U tot 0 48w m 2 k

Utot=0,48W/m2K


Vekt og pris

Vekt og pris


Montering

Ferdig!

Montering


Feste av s yler

Feste av søyler

  • Spesialkonstruerte stålprofiler

  • Klemmer søylene på plass

  • Enkelt å montere og demontere

  • Skader ikke søylene


Illustrasjon

Illustrasjon


Feste av takelementer

Feste av takelementer

  • Dybler på stolpene

  • Takelement tres på

  • To elementer deler stolpe

  • Forbindelse mellom naboelementer


Illustrasjoner

Illustrasjoner


Strekkring

Strekkring

  • Takelement går over to stolper

  • Metallbånd under elementet

  • Danner komplett ring

  • Tar opp horisontale krefter


Undersiden av taket

Undersiden av taket


Feste av gulvelementer

Feste av gulvelementer

  • Overlapp mellom elementer

  • Festes med skruer

  • Trekantprofiler holder bærebjelkene på plass

  • Festes med bolter


Illustrasjon1

Illustrasjon


Feste av vegg

Feste av vegg

  • Det skal ikke være metall på innsiden av badstuen, pga faren for å brenne seg og av estetiske grunner.

  • Festemekanismen må tåle trykk og strekk spenninger.

  • På grunn av pris skal det ikke produseres en egen mekanisme.

  • Mekanismen skal ”presse ” elementene på plass slik at det blir tett.


Demonterbar badstue

3000[W]- blå graf (minste helning)

5000[W]- grønn graf (mellomste helning)

7000[W]- rød graf (bratteste helningen)

-20 0C som start temp både inne og ute

25 0C som start temp både inne og ute


Forslag til ovn

Forslag til ovn

k 16 V: Beregnet til badsturom på 6-16 m3. Bredde 44, dybde 49 og høyde 71 cm, vekt 55kg

k 18 V: Beregnet til badsturom på 6-16 m3. Bredde 58, dybde 50 og høyde 66 cm, vekt 53 kg


Konklusjon

Konklusjon

  • Oppnådd hovedmålet

  • Snart klar til ”produksjon”

  • Ikke sjekket markedet


Http www stud ntnu no becken multistugu

http://www.stud.ntnu.no/~becken/multistugu
