ad hoc wireless networks

Ad Hoc Wireless Networks

Fundamentals of WLAN

IEEE 802.11 Standard

Markku Multaharju

sis llys
Sisällys
  • FUNDAMENTALS OF WLAN
    • Tekniset seikat
    • Verkkoarkkitehtuuri
    • IEEE 802.11 verkon palvelut
  • 802.11 STANDARDI
    • Fyysinen kerros
    • MAC-kerros
    • CSMA/CA
    • RTS-CTA
    • Muut MAC-kerroksen toiminnat
fundamentals of wlan
Fundamentals of WLAN

Tekniset seikat

  • EROJA LANGALLISEEN
  • Osoite ei kerro fyysistä sijaintia
  • Dynaaminen topologia
  • Epätarkat siirtotien toimintasäteet
  • Virherikas siirtotie. Murto-osa virheellisiä bittejä: WLAN (10-4) vs. LAN (10-9)
  • WLANin vahvuuksia: Mobiili internet, katastrofialueiden nopea verkottaminen, vanhojen rakennusten verkottaminen.
fundamentals of wlan1
Fundamentals of WLAN

Tekniset seikat

  • SUUNNITTELUN TAVOITTEITA
  • Yksinkertaisuus
  • Virransäästö
  • License -vapaa taajuusalue
  • Häiriönsieto
  • Globaali käytettävyys, taajuusalueiden erot
  • Turvallisuus, sairaalalaitteiston häiriöt, terveysriski
  • QoS ja Yhteensopivuus
fundamentals of wlan2
Fundamentals of WLAN

Verkkoarkkitehtuuri

  • INFRASTRUCTURE NETWORK vs. AD HOC
  • IEEE 802.11 verkon rakenne:
  • AP (Access Point) MT/STA (Member Station)
  • BSS (Basic Service Set) – AP ja sen kuuluvuusalueen MT:t
  • DS (Distribution System) + n*BSS = ESS (Extended Service Set)
  • Ad hoc verkko = yksi IBSS (Independent Service Set)
fundamentals of wlan3
Fundamentals of WLAN

IEEE 802.11 verkon palvelut

AP palvelut:

Association, Reassociation, Disassociation, Distribution, Integration

STA palvelut (myös AP:lla):

Authentication, Deauthentication, Privacy, Data delivery

ieee 802 11 standard
IEEE 802.11 Standard

Fyysinen kerros

Langattomuuden takia: Yhteyden hallinta, linkin luotettavuuden hallinta ja virransäästö tarkasteluun.

3 yhteystapaa:

FHSS (Frequency Hopping Spread Spectrum)

DSSS (Direct Sequence Spread Spectrum)

Infrapuna

PLCP (Physical Layer Convergence Protocol): riippumattomuus siirtomediasta

CCA (Clear Channel Assesment) lukee signaalin vahvuuden

ieee 802 11 standard1

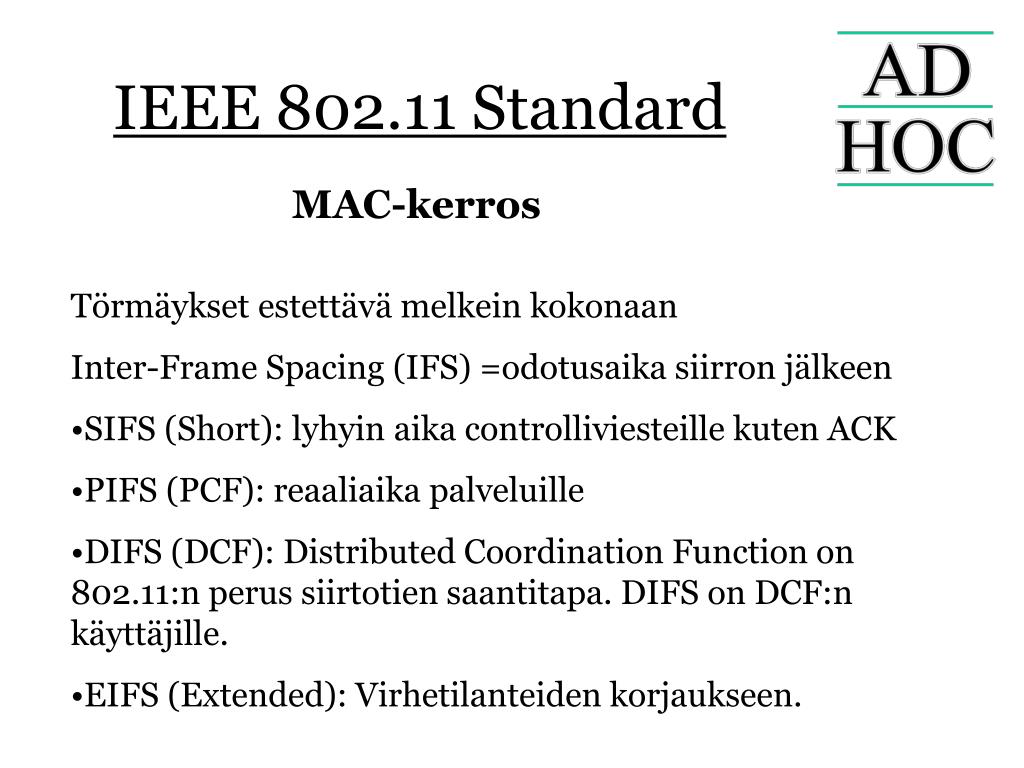

IEEE 802.11 Standard

MAC-kerros

  • Törmäykset estettävä melkein kokonaan
  • Inter-Frame Spacing (IFS) =odotusaika siirron jälkeen
  • SIFS (Short): lyhyin aika controlliviesteille kuten ACK
  • PIFS (PCF): reaaliaika palveluille
  • DIFS (DCF): Distributed Coordination Function on 802.11:n perus siirtotien saantitapa. DIFS on DCF:n käyttäjille.
  • EIFS (Extended): Virhetilanteiden korjaukseen.
ieee 802 11 standard2

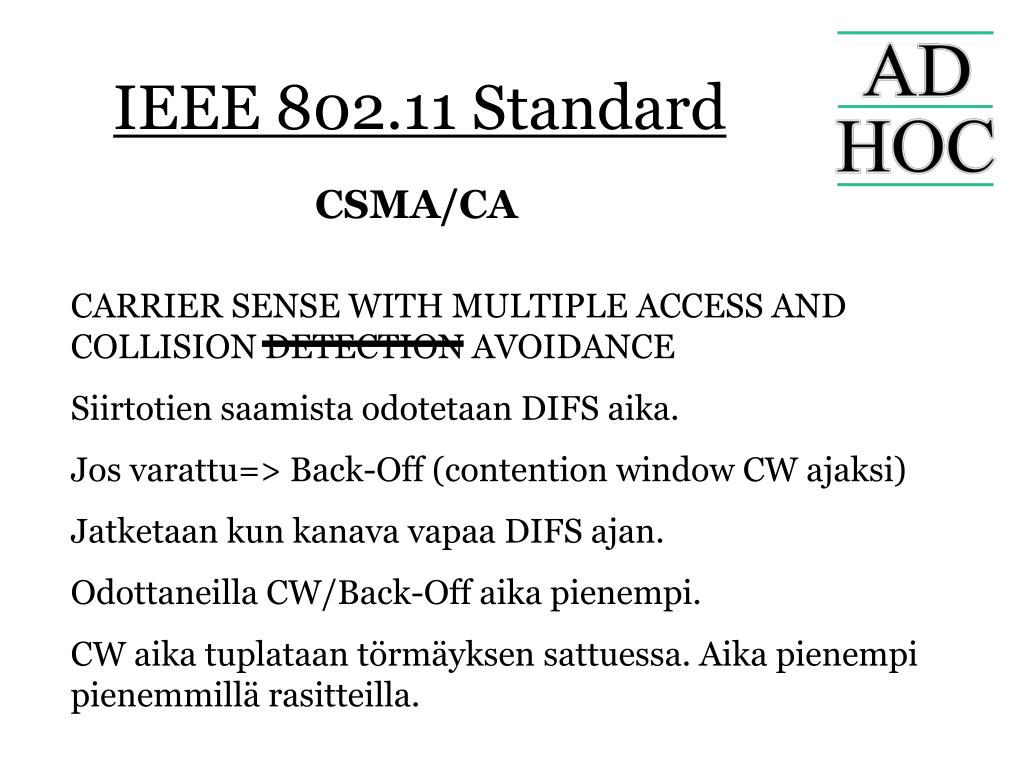

IEEE 802.11 Standard

CSMA/CA

CARRIER SENSE WITH MULTIPLE ACCESS AND COLLISION DETECTION AVOIDANCE

Siirtotien saamista odotetaan DIFS aika.

Jos varattu=> Back-Off (contention window CW ajaksi)

Jatketaan kun kanava vapaa DIFS ajan.

Odottaneilla CW/Back-Off aika pienempi.

CW aika tuplataan törmäyksen sattuessa. Aika pienempi pienemmillä rasitteilla.

ieee 802 11 standard3

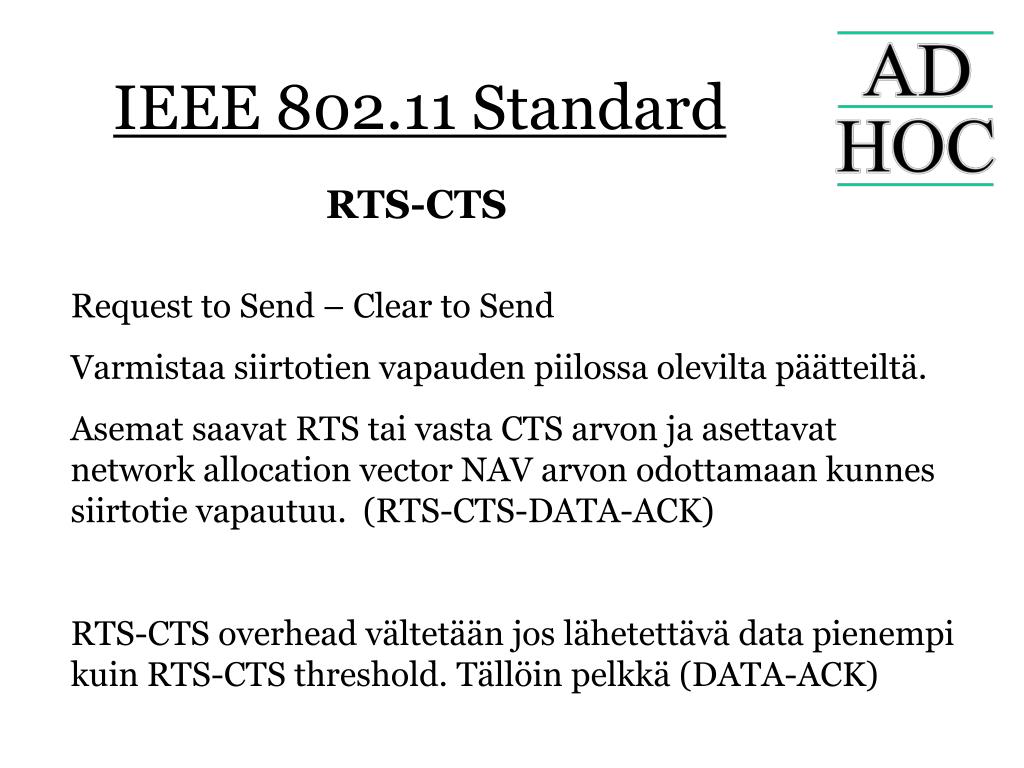

IEEE 802.11 Standard

RTS-CTS

Request to Send – Clear to Send

Varmistaa siirtotien vapauden piilossa olevilta päätteiltä.

Asemat saavat RTS tai vasta CTS arvon ja asettavat network allocation vector NAV arvon odottamaan kunnes siirtotie vapautuu. (RTS-CTS-DATA-ACK)

RTS-CTS overhead vältetään jos lähetettävä data pienempi kuin RTS-CTS threshold. Tällöin pelkkä (DATA-ACK)

ieee 802 11 standard4
IEEE 802.11 Standard

Muut MAC-kerroksen toiminnat

  • PCF (Point Coordination Function), AP hallitsee siirtotien avautumista. PIFS pienempi kuin DIFS.
  • Ajan synkronointi
  • Virranhallinta, kun siirtotietä ei tarvita=>sleep. Lähettäjän bufferoitava lähetettävä tieto kunnes vastaanottajaa herää.
  • Roaming, keskeytymätön palvelu.
ieee 802 11 standard5
IEEE 802.11 Standard

Muuta

  • Parannuksia standardiin: 802.11(a-i)
  • QoS video- ja äänipaketeille. Suurempi prioriteetti.
  • Wired Equivalent Privacy (WEP)
    • Ulkopuolisilla avaimilla turvallisuutta.
