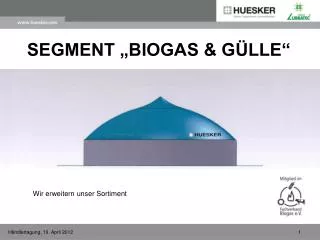

SEGMENT „BIOGAS & GÜLLE“

SEGMENT „BIOGAS & GÜLLE“ Wir erweitern unser Sortiment

Inhalt 1.Wetterschutzdach 2. Gasdichtes Silodach 3.Doppelmembrandach 4. Flexible Lagersysteme 5. Folienerdbecken 6. Betonschutz 7. Siloschutz

Auch als „Emmissionsschutzdach“ bezeichnet: 1. Wetterschutzdach

1. Wetterschutzdach SPEZIFIKATIONEN: • einschaliges Dach • aus spezieller gewebeverstärkter PVC-Folie • auf Stahl- oder Betonbehälter montierbar • in grün oder grau lieferbar • mit zwei Serviceöffnungen (90 x 130 cm) • mit Hartholz- oder Edelstahlmittelstütze Nachrüstbar auf alle Behälter bis zu Ø 50m.

1. Wetterschutzdach AUFLAGEN: • Gesetzliche Auflagen verpflichten Landwirte und Betreiber von Biogasanlagen, Geruchs- und Emissionsbelastungen zu vermeiden bzw. zu reduzieren. • Nach diesen Vorgaben haben wir unser Wetterschutzdach konzipiert.

1. Wetterschutzdach VORTEILE: • Reduzierung von Geruchs- und Ammoniak-Emissionen • der Stickstoffgehalt in der Gülle bleibt erhalten • keine Verwässerung der Gülle • weniger Niederschlag in der Gülle und somit mehr Lagerraum

1. Wetterschutzdach MONTAGE: • Komplettmontage • abhängig von der Behältergröße, dauert die Montage zwei bis vier Tage • die Stellung von Kran und Baugerüst ist inklusive

Die Alternative: 2. Gasdichtes Silodach

2. Gasdichtes Silodach SPEZIFIKATIONEN: • einschaliges Dach • aus spezieller gewebeverstärkter PVC-Folie • auf Stahl- oder Betonbehälter montierbar • in grün oder grau lieferbar • mit zwei gasdichten Serviceöffnungen inkl. V4A-Unterkonstruktionen • Mit Hartholz- oder Edelstahlmittelstütze

2. Gasdichtes Silodach VORTEILE: • einschalige Abdeckung für Fermenter, Nachgärer oder Endlager • maximale Geruchsreduzierung • Auffangen und Verwertung von Restgas

2. Gasdichtes Silodach MONTAGE: • Komplettmontage • abhängig von der Behältergröße, dauert die Montage vier bis fünf Tage • die Stellung vom Kran und Baugerüst ist inklusive

Der Biogas-Speicher: 3. Doppelmembrandach

3. Doppelmembrandach VORTEILE: • zweischalige Abdeckung für Fermenter, Nachgärer und Endlager • für Hochsilobehälter • verschiedene Anwendungsmöglichkeiten als Biogasspeicher • Komplettsystem aus Behälterabdeckung, Gasspeichermembran, Füllstandanzeige sowie Über-/Unterdrucksicherung für den Gasspeicher

3. Doppelmembrandach BIOGAS: • die Zahl der Biogasanlagen in Deutschland steigt von Jahr zu Jahr (2012: ca. 7.000) • moderne Technik • Abbau von organischen Abfällen aus Landwirtschaft, Industrie und Haushalten • keine Belastung für die Umgebung • Gewinnung von Biogas als vielfältige nutzbare Energiequelle

3. Doppelmembrandach FOLIE: • das Membranmaterial besteht aus beidseitig PVC-beschichtetem Polyestergewebe • Resistent gegen UV-Strahlung, Witterungseinflüsse, Pilz- und Mikrobefall • Geringe Gasdurchlässigkeit

3. Doppelmembrandach ROTUNDAFORM: • kein Schnee bleibt auf dem Dach liegen • maximaler Gasspeicher

3. Doppelmembrandach KUGELFORM:

3. Doppelmembrandach GEBLÄSE: • Ventilator aus schlagfestem PP-Kunststoff • Edelstahl-Wetterschutzkappe anstatt lackiertem Stahl • Verrohrung zum Dach Ø 125, führt zu weniger Druckabfall • Windschneeschutzkappe

3. Doppelmembrandach ÜBER- UND UNTERDRUCKSICHERUNG: • Prinzip: Tauchtasse • Material: SS 316 • Durchfluss: 1000 m³/h • Öffnungsdruck: +3,5 mbar und -0,5 mbar • Geringeres Risiko bezgl. Einfrieren von Kondenswasser

Für die Aufbewahrung von Flüssigkeiten: 4. Flexible Lagersysteme

4. Flexible Lagersysteme ANWENDUNGEN: • Lagerung von Gülle und Schmutzwasser • Lagerung von Dünger / Flüssigmist • Lagerung von Regenwasser / gesäubertem Wasser • Lagerung von Schlamm • und vieles andere

4. Flexible Lagersysteme VORTEILE: • von 1 bis 1.000 m3 • kann direkt auf den Boden gelegt werden • keine Montage notwendig • einfach zu füllen und zu leeren • inklusive 2 x 2/3 Inch Schlauchkupplung • Inklusive 1 x 1,5 Inch Entlüftung

Ideal für die Güllelagerung: 5. Folienerdbecken

5. Folienerdbecken SPEZIFIKATIONEN: • 100 % geschlossenes System • für Flüssigkeiten wie Gülle, verunreinigtes Wasser, sauberes Wasser oder Schlamm • als offenes oder geschlossenes Becken • verschiedene Möglichkeiten zum Mischen In Genehmigungsphase beim DIBT Berlin

5. Folienerdbecken VORTEILE: • einfache Baugenehmigung durch DIBT-Zulassung • Einsatz von gewebeverstärkten Folien • kostengünstige Bauweise • doppelschalig mit Leck-Erkennungssystem • hochwertige und zugelassene Materialien • vielfältige Anwendungsmöglichkeiten • geringe Emissionen durch Integration einer Abdeckung

5. Folienerdbecken AUFBAU: • Untergrund: steinfreies Erdreich(optional HaTe B 300) Schutzvlies • Unterfolie: HUESKER Typ 800 • Drainage:HaTe Typ B 100 Drainagevlies • Oberfolie: HUESKER Typ 1000 • Abdeckfolie: HUESKER Typ 1000 (Optional als schwimmende Abdeckung)

5. Folienerdbecken AUFBAU/DETAIL:

5. Folienerdbecken LECK-ERKENNUNGSANZEIGE:

Für Fermenter und Nachgärer: 6. Betonschutz

6. Betonschutz SPEZIFIKATIONEN: • gegossener Beton oder Element Beton-Silos • Gülle- und gasbeständige flexible PP-Folie • 10 mm Schlingschicht für gute Haftung • PP-Folie wird zur Betonschicht hin mit weicher und flexibler Schaumschicht geschützt • Betonschäden werden speziell in der Gaswechselzone eliminiert • Gebrauchsmusterschutz

Spezieller Schutz: 7. Siloschutz

7. Siloschutz SPEZIFIKATIONEN: • sichere Schutzfunktion vor Verlust des wertvollen Futterstockes • vielfache Wiederverwendbarkeit der Schutzgitter und Silosäcke • leichte Handhabung • hohes Eigengewicht von ca. 220 g • hochgradig UV-stabil

7. Siloschutz SILOSÄCKE UND SILOSACKBAND: • Silosäcke lassen sich optimal auf größeren Freigärmieten in Schräglage deponieren • sie verhindern das Abrutschen der Silosäcke • sie können auf die gewünschte Länge gekürzt werden

7. Siloschutz WASSERSCHLÄUCHE: • Patent angemeldet • einfache Befüllung mit Wasser • Wasser passt sich der Silooberfläche optimal an • Siloschutzgitter mit der Rand- und Querbarrierenabdichtung als Einheit • dadurch kein separiertes Handling, sondern zwei Vorgänge in einem Arbeitsgang

Vielen Dank für Ihre Aufmerksamkeit.

SEGMENT „BIOGAS & GÜLLE“
