G n rateurs de compilateurs

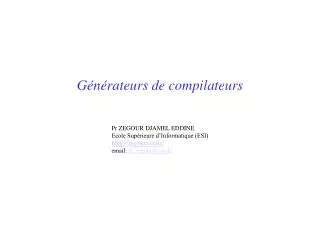

Générateurs de compilateurs

Pr ZEGOUR DJAMEL EDDINE

Ecole Supérieure d’Informatique (ESI)

http://zegour.esi.dz/

email: [email protected]


G n rateurs de compilateurs

Générateurs de compilateurs

Introduction

Yacc

Lex

Coco/R


Fonctionnement des g n rateurs de compilateurs

générateur

scanner

scanner

Spécification du scanner

Ex. grammaire régulière)

générateur

de l’analyseur

Analyseur

Spécification sémantique

(Ex. grammaire d’attribut)

Générateur

De compilateurs

Exemples

Yaccgénérateur d’analyseur syntaxique et sémantique pour C et Java

Lexgénérateur de scanner pour C, Java et C#

Coco/Rgénérateur de scanner et d’analyseur pour Java, C#, Modula-2, Oberon, ...

...

Fonctionnement des générateurs de compilateurs

Ils génèrent les parties d’un compilateur à partir d’une spécification concise

(Parties générées : scanner, analyseur syntaxico-sémantique, générateur de code , ...)

compilateur

& éditeur de liens

compilateur

généré

  • Classes utilisateur

  • Table des symboles

  • Générateur de code

  • Programme principal

  • ...


G n rateurs de compilateurs

Générateurs de compilateurs

Introduction

Yacc

Lex

Coco/R


Yacc yet another compiler compiler

Utilisation

Yacc

javac

sample.y

parser.java

parser.class

Versions actuelles

Bisonversion GNU de Yacc

http://www.gnu.org/software/bison/bison.html

ByaccBerkeley Yacc

http://byaccj.sourceforge.net/

Yacc - Yet another compiler compiler

Histoire

  • 1975 développé aux laboratoires Bell ( ensemble avec C et Unix)

  • Génère des analyseurs LALR(1)

  • À l’origine sous Unix, Aujourd'hui aussi sous Windows, Linux

  • A l’origine pour C, Aujourd'hui pour Java

Nous décrivons ici la version de Java


Langage d entr e pour yacc

class parser {

...

public void yyparse() {

... parser ...

}

}

Traduit vers

Langage d’entrée pour Yacc

Format général

%{package Java et les lignes ‘import’ %}

Déclarations Yacc

(unités, règles de précédence des

opérateurs, ...)

%%

productions

%%

Déclarations Java (champs, méthodes)


Yacc productions et actions s mantiques

Actions Sémantiques

  • Peuvent contenir des instructions Java

  • Peuvent apparaître seulement à la fin d’une alternative

  • Les attributs sont dénotés par des noms spéciaux:

$$attribut du coté gauche NTS

$iattribut du i-ème symbole du coté droit

($1 = attr. du premier symbole, $2 = attr. du second symbole, ...)

Yacc — Productions et actions sémantiques

Productions

Grammar= {Production}.

Production= NT ":" Alternative {"|" Alternative} ";"

Alternative= {NT | T} [SemAction].

SemAction= "{" ... arbitrary Java statements ... "}".

NT= ident.

T= ident | charConst.

Exemple

expr:term{ $$ = $1; }

|expr '+' term{ $$.ival = $1.ival + $3.ival; } ;


Yacc attributs

Pour les symboles non terminaux

  • Chaque NTS a un attribut $$ de type parserval ( valeurs plus complexes rangées dans $$.obj)

  • Chaque affectation à $$ empile l’attribut du NTS dans une pile d’attributs.Les accès à $1, $2 se font en dépilant les attributs de la pile

Yacc — Attributs

Pour les symboles terminaux

  • Sont délivrés par le scanner (scanner développé manuellement ou généré avec Lex)

  • Chaque unité lexicale a un attribut de type parserval

class parserval {

int ival;// token value if the token should have an int attribute

double dval;// token value if the token should have a double attribute

String sval;// token value, e.g. for ident and string

Object obj;// token value for more complex tokens

parserval(int val) {...}// constructors

parserval(double val) {...}

parserval(String val) {...}

parserval(Obj val) {...}

}

  • Le scanner retourne les attributs dans la variable globale yylval

Scanner

Accès dans une action sémantique

yylval = new parserval(n);

{ ... $1.ival ... }


Yacc variables et m thodes java

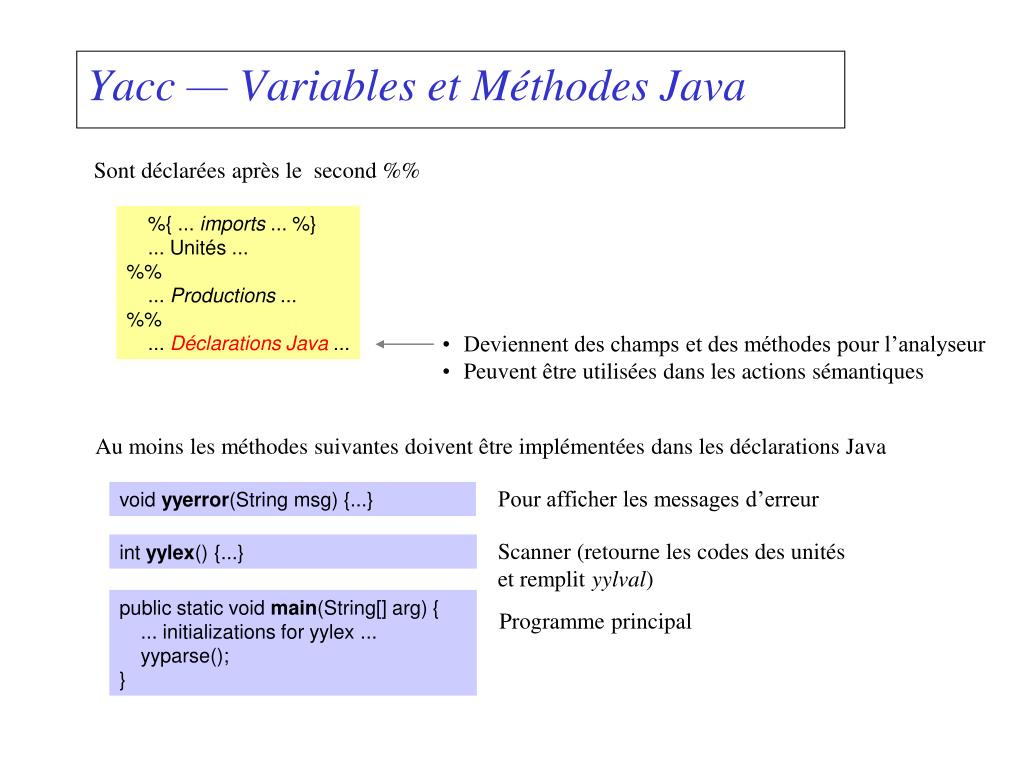

Yacc — Variables et Méthodes Java

Sont déclarées après le second %%

%{ ... imports ... %}

... Unités ...

%%

... Productions ...

%%

... DéclarationsJava ...

  • Deviennent des champs et des méthodes pour l’analyseur

  • Peuvent être utilisées dans les actions sémantiques

Au moins les méthodes suivantes doivent être implémentées dans les déclarations Java

Pour afficher les messages d’erreur

void yyerror(String msg) {...}

Scanner (retourne les codes des unités

et remplit yylval)

int yylex() {...}

public static void main(String[] arg) {

... initializations for yylex ...

yyparse();

}

Programme principal


Exemple compilateur pour les expressions arithm tiques

Exemple: Compilateur pour les expressions arithmétiques

Conventions de codage des unités

/* declaration of all tokens which are not strings */

%token number

%%

/* productions: first NTS is the start symbol */

input: expr{ System.out.println($1.ival); } ;

expr: term{ $$ = $1; }

| expr '+' term{ $$.ival = $1.ival + $3.ival; } ;

term: factor{ $$ = $1; }

| term '*' factor{ $$.ival = $1.ival * $3.ival; } ;

factor: number{ $$ = $1; }

| '(' expr ')'{ $$ = $2; } ;

%%

int yylex() {...}

void yyerror(string msg) {...}

public static void main(String[] arg) {...}

  • eof == 0

  • Code des unités ‘caractère’ :

  • leurs valeurs Ascii

  • (Par exemple '+' == 43)

  • YYERRCODE == 256

  • Autres unités sont numérotées

  • consécutivement commençant par 257 (Par exemple. nombre == 257);elles peuvent être accédées dans les

  • productions et dans yylex() utilisant

  • leur nom déclaré.


Yacc pr c dence des op rateurs

On peut aussi l’exprimer comme suit en Yacc:

%tokennumber

%left'+'

%left'*'

%%

input: expr{ System.out.println($1.ival); } ;

expr: number{ $$ = $1; }

| expr '+' expr{ $$.ival = $1.ival + $3.ival; }

| expr '*' expr{ $$.ival = $1.ival * $3.ival; }

| '(' expr ')'{ $$ = $2; }

%%

...

  • %left: l’opérateur est associatif gauchea+b+c == (a+b)+c

  • Les opérateurs sont déclarés en ordre

  • ascendant de priorité: '*' a une précédence sur '+'

  • Cette grammaire ne spécifie aucune

  • précédence d’opérateurs

  • La précédence est spécifiée par%left ou %right

Yacc — Précédence des opérateurs

La grammaire suivante spécifie explicitement la précédence des opérateurs

  • '*' a une précédence sur '+'

  • Les opérateurs sont associatifs à gauche: a*b*c == (a*b)*c

expr:term | expr '+' term ;

term:factor | term '*' factor ;

factor:number | '(' expr ')' ;


Yacc traitement des erreurs

Exemple

Statement = ...

| error ';' ;

Saute tout jusqu’au prochain ';'

Yacc — Traitement des erreurs

Les alternatives ‘error’

Pour certains NTS (EX: Instructions, Expression, ...) l’utilisateur doit spécifier

Les alternatives ‘error’

A:...

|...

|error a {...} ;

a ... Séquence quelconque de symboles T et NT

  • Signification: S’il existe une erreur dans A l’analyseur effectue les actions suivantes:

  • Il dépile des états de la pile jusqu’à l’obtention d’un état dans lequel une action ‘décaler’ avec

  • l’unité error est valide

  • ‘Décaler’ error

  • Il saute les unités d’entrée jusqu’à ce qu’il détecte une séquence d’unités qui peut être

  • réduite à a ( le sommet de pile contient alors : errora)

  • Il réduit errora à A et exécute l’action sémantique correspondante


G n rateurs de compilateurs

Générateurs de compilateurs

Introduction

Yacc

Lex

Coco/R


Lex g n rateur de scanner

Utilisation

Nous decrivons ici la version C

Lex

sample.l

sample.yy.c

include

Yacc

C-Compiler

sample.y

sample.tab.c

sample.o

Versions actuelles

flex version GNU de Lex (pour C)

http://www.gnu.org/software/flex/

JLex version Java avec légère différence dans la syntaxe d’entrée;incompatible avec Bison ou Byacc

http://www.cs.princeton.edu/~appel/modern/java/JLex/

CsLexversion C# , dérivé de JLex

http://www.cybercom.net/~zbrad/DotNet/Lex

Lex — Générateur de scanner

Histoire

  • 1975 développé aux laboratoires Bell

  • génère un scanner en forme de DFA

  • A l’origine un outil de Unix, aujourd'hui aussi pour Windows

  • A l’origine pour C, Aujourd’hui aussi pour Java

  • Coopère généralement avec Yacc


Exemple de description lex

Exemple de description Lex

%{ ... e.g. include directives for token numbers exported by the parser ... %}

/* macros */

delim[ \t\n]/* blank, tab, eol */

ws{delim}+/* {...} ... use of a macro */

letter[A-Za-z]

digit[0-9]

id{letter} ({letter} | {digit})*

number{digit}+

%% /* token declarations described as regular expressions */

{ws}{}/* no action */

if{ return IF; }/* constants like IF are imported from the parser */

then{ return THEN;}

else{ return ELSE; }

{id}{ yylval = storeId(yytext, yyleng); return ID; }

{number}{ yylval = convert(yytext, yyleng); return number; }

<{ return yytext[0]; }

>{ return yytext[0]; }

.{}/* . denotes any character */

%% /* semantic routines */

int storeId(char* text, int len) {...}

int convert(char* text, int len) {...}


Scanner g n r

Scanner généré

La spécification du scanner est convertie en une fonction

int yylex() {...}

qui est incluse dans l’analyseur

yylex() retourne aussi les attributs d’unités comme variables globales

int yylval;/* attribute if the token has a numeric value */

char* yytext;/* token text (attribute of ident, string, ...) */

int yyleng;/* lengh of the token text */

int yylineno;/* line number of the token */

L’analyseur déclare (et exporte) les codes des unités

%token IF

%token THEN

...


Expressions r guli res dans lex

Expressions régulières dans Lex

Éléments des expressions régulières

abcla chaîne "abc"; tout caractère sauf ()[]{}*+?|^$.\ dénote lui-même

.Tout caractère sauf \n (fin de ligne)

x*0 ou plusieurs répétitions de x

x+1 ou plusieurs répétitions de x

x?0 ou 1 occurrence de x ( occurrence optionnelle)

(...|...)pour grouper des alternatives

[...]ensemble de tous les caractères entre les crochets (Ex. [A-Za-z0-9$])

{...}Utilise d’une macro

^ligne début

$ligne fin

\uddddcaractère en Unicode


G n rateurs de compilateurs

Générateurs de compilateurs

Introduction

Yacc

Lex

Coco/R


Coco r compilateur de compilateur descente r cursive

Utilisation

main

grammaire

d’attribut

Coco/R

parser

csc

scanner

Classes utilisateurs

(Ex. Table des symboles)

Coco/R – Compilateur de compilateur /Descente Récursive

Histoire

  • 1980 développé à l’université de Linz (Rechenberg, Mössenböck)

  • génère un scanner et un analyseur à partir d’une grammaire d’attribut-scanner comme un DFA-Analyseur sous forme de ‘descente récursive’

  • Il existe des versions pour C#, Java, C/C++, Delphi, Modula-2, Oberon, Python, ...

  • Publié sous GPL: http://www.ssw.uni-linz.ac.at/Research/Projects/Coco/


Exemple compilateur pour les expressions arithm tiques1

Exemple: Compilateur pour les Expressions arithmétiques

COMPILER Calc/* grammar name = start symbol */

CHARACTERS/* character sets used in token declarations */

digit = '0' .. '9'.

tab = '\t'. cr = '\r'. lf = '\n'.

TOKENS/* declaration of all tokens which are not literals */

number = digit {digit}.

COMMENTS/* declaration of comments */

FROM "//" TO cr lf

FROM "/*" TO "*/" NESTED

IGNORE tab cr lf/* these characters are ignored as white space */

PRODUCTIONS

Calc(. int x; .)

= "CALC" Expr<out x>(. System.Console.WriteLine(x); .) .

Expr<out int x>(. int y; .)

=Term<out x>

{ '+' Term<out y>(. x = x + y; .)

}.

Term<out int x>(. int y; .)

=Factor<out x>

{ '*' Factor<out y>(. x = x * y; .)

}.

Factor<out int x>

=number(. x = Convert.ToInt32(t.val); .)

|'(' Expr<out x> ')'.

END Calc.


Coco r les attributs

Les symboles non terminaux

  • Les NTS peuvent avoir des attributs d’entrée

Attr. formels:

Attr réels.:

A<int x, char c> = ... .

... A<y, 'a'> ...

  • Les NTS peuvent avoir des attributs de sortie

B<outint x, outint y> = ... .

... B<out z, out n> ...

Coco/R — les attributs

Les symboles terminaux

  • Les symboles terminaux n’ont pas d’attribut explicite

  • Leurs valeurs peuvent être accédées dans les actions sémantiques utilisant les variables suivantes

Token t;l’unité la plus récente reconnue

Token la;la prochaine unité (lookahead) (non encore reconnue)

Exemple

Factor<out int x> = number (. x = Convert.ToInt32(t.val); .)

class Token {

int kind;// token code

string val;// token value

int pos; // token position in the source text (starting at 0)

int line;// token line (starting at 1)

int col;// token column (starting at 0)

}


Coco r traitement s mantique

Déclarations sémantiques

  • Apparaissent au début de la spécification du compilateur

  • Sont utilisées pour déclarer les champs et les méthodes de l’analyseur

  • Les ‘import’ peuvent aussi être spécifiés

COMPILER Sample

using System.Collections;

static IList myList;

static void AddToList (int x) {...}

CHARACTERS

...

Bien sûr, les actions sémantiques peuvent aussi

accéder aux champs et méthodes de classes autre

que ceux de l'analyseur.

Coco/R — Traitement sémantique

Actions sémantiques

  • code Java entre (. et .)

  • Peuvent apparaître n’importe où dans les productions

  • Dans le coté gauche d’une production elles sont considérée comme des déclarations

déclaration

Term<out int x>(. int y; .)

=Factor<out x>

{ '*' Factor<out y>(. x = x * y; .)

}.

action sémantique


Coco r les m thodes d analyse

Coco/R – les méthodes d’analyse

Chaque production est traduite en une méthode de l’analyseur

Expr<out int x>(. int y; .)

=Term<out x>

{ '+' Term<out y>(. x += y; .)

}.

devient

static void Expr (out int x) {

int y;

Term(out x);

while (la.kind == plus) {

Scan();

Term(out y);

x += y;

}

}


Coco r traitement des erreurs syntaxiques

Séparateurs faibles

Les séparateurs au début d’une itération peuvent être marqués comme Weak (faibles)

FormalPars

= "(" Param

{WEAK ','

Param

} ')'.

Si le séparateur manque ou est mal écrit, la boucle n'est pas

terminée prématurément, mais l'analyseur synchronise avec

Premier(Param) U Suivant({...}) U{eof}

Coco/R – Traitement des erreurs syntaxiques

L’analyseur utilise la technique des ‘ancres spéciaux’

Point de synchronisation

Doivent être marqués par SYNC

Statement

=SYNC

(Assignment

|IfSatement

|...

).

if la.kind dans Suivant(SYNC)

une erreur est reportée et des unités sont sautées

jusqu’à la.kind dans Suivant(SYNC) U {eof}

Les faux messages d'erreur sont supprimés si moins de 3 unités

ont été reconnues depuis la dernière erreur.


Coco r tests de grammaire

Coco/R — Tests de grammaire

Test LL(1)

Coco/R affiche les avertissements suivants

A=a [B] C d

|B a.

B= a b.

C= a [d].

LL1 warning in A: a is start & successor of deletable structure

LL1 warning in A: a is start of several alternatives

LL1 warning in C: d is start & successor of deletable structure

Test de complétude

Existe-il une production pour chaque NTS?

Test de non-redondance

Est-ce que que la grammaire contient des productions non atteintes?

Test de Dérivabilité

Est-ce que chaque NTS peut être dérivé en une chaîne de symboles terminaux?

Test de Non-circularité

Y a t-il des NTS qui peuvent être dérivé (directement ou indirectement)en eux-mêmes?


Coco r pragmas directives de compilation

Coco/R — Pragmas (Directives de compilation)

  • Pragmas sont des symboles terminaux

  • Qui peuvent apparaître n’importe où dans l’entrée

  • Qui ne font pas partie de la syntaxe

  • Qui doivent être traités sémantiquement

  • Ex. options du compilateur

COMPILER X

CHARACTERS ...

TOKENS ...

PRAGMAS

PrintOption= "$print".(. option[print] = true; .)

DbgOption= "$debug". (. option[debug] = true; .)

...

Quand la chaine

$print

apparaît dans le texte d’entrée l’action sémantique

option[print] = true;

est exécutée


Coco r le symbole any

Dans les productions

Il décrit tout unité qui ne peut être produite par les autres alternatives

PlaceHolder

= ident

|ANY.

Tout unité qui n’est pas ident ou eof

Tout unité qui n’est pas ".)" ou eof

SemAction = "(." { ANY } ".)".

Coco/R — le symbole ‘ANY’

Dans la déclaration des ensembles de caractères

Il décrit des ensembles de caractères complémentaires

CHARACTERS

letter = 'A' .. 'Z' + 'a' .. 'z'.

noLetter = ANY - letter.

...

Tous les caractères qui ne sont pas des lettres


Coco r les frames

Coco/R — les frames

Le scanner et l’analyseur sont générés à partir de frames (fichier texte ordinaire)

Ex. Scanner.frame

public class Scanner {

const char EOL = '\n';

const int eofSym = 0;

-->declarations

...

static Token NextToken () {

while (ignore[ch]) NextCh();

-->scan1

t = new Token();

t.pos = pos; t.col = pos - lineStart + 1; t.line = line;

int state = start[ch];

StringBuilder buf = new StringBuilder(16);

-->scan2

...

}

...

}

Coco/R insère le code

à ces positions

En modifiant les frames

le scanner et l’analyseur peuvent

être adaptés aux besoins de l’utilisateur

(à un certain degré)


Coco r interfaces

Coco/R — Interfaces

Scanner

public class Scanner {

public static void Init (string sourceFileName) {...}

public static void Init (Stream s) {...}

public static TokenScan () {...}

public static TokenPeek () {...}

public static void ResetPeek () {...}

}

Parser

public class Parser {

public static Tokent;

public static Tokenla;

public static void Parse () {...}

public static voidSemErr (string msg) {...}

}

Error message class

public class Errors {

public static int count = 0;

public static string errMsgFormat = "-- line {0} col {1}: {2}";

public static void SynErr (int line, int col, int n);

public static void SemErr (int line, int col, int n);

public static void Error (int line, int col, string msg);

public static void Exception (string msg);

}


  • Login
