高性能计算机的体系结构与程序优化

高性能计算机的体系结构与程序优化 唐志敏中国科学院计算技术研究所

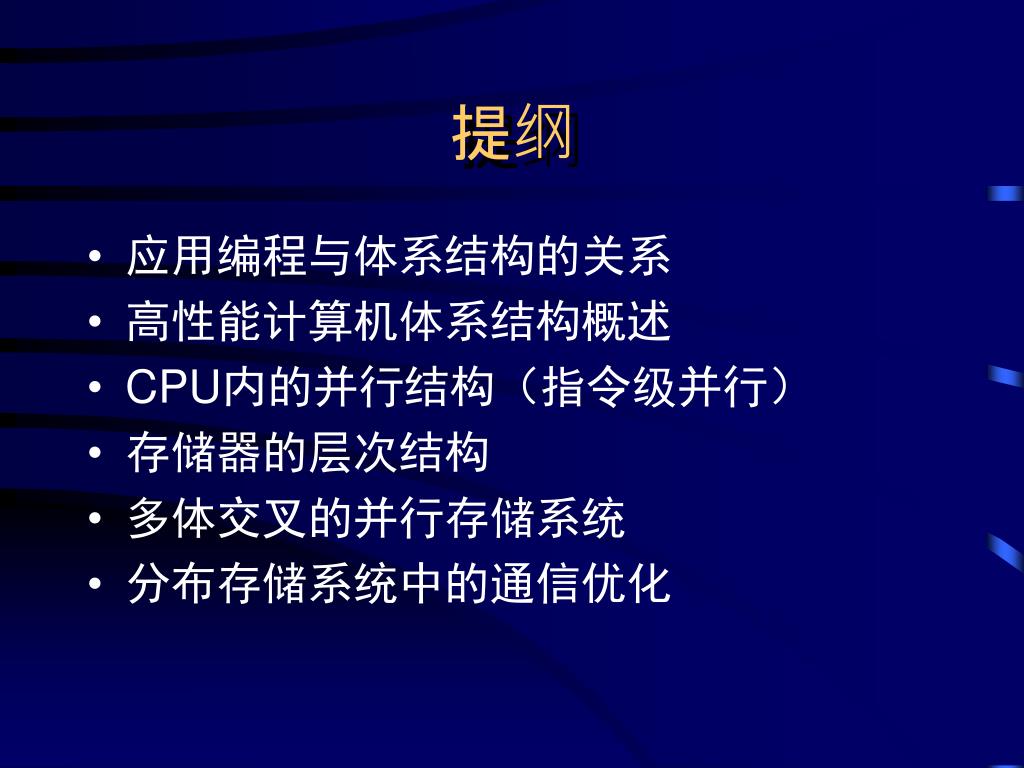

提纲 • 应用编程与体系结构的关系 • 高性能计算机体系结构概述 • CPU内的并行结构（指令级并行） • 存储器的层次结构 • 多体交叉的并行存储系统 • 分布存储系统中的通信优化

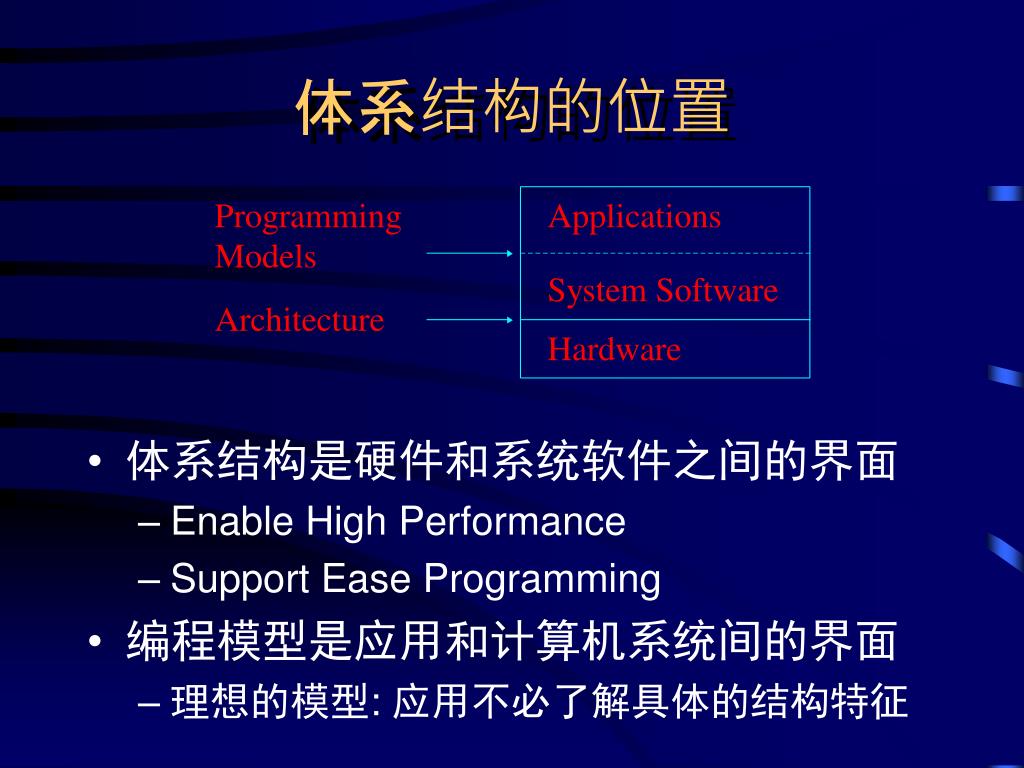

体系结构的位置 • 体系结构是硬件和系统软件之间的界面 • Enable High Performance • Support Ease Programming • 编程模型是应用和计算机系统间的界面 • 理想的模型: 应用不必了解具体的结构特征

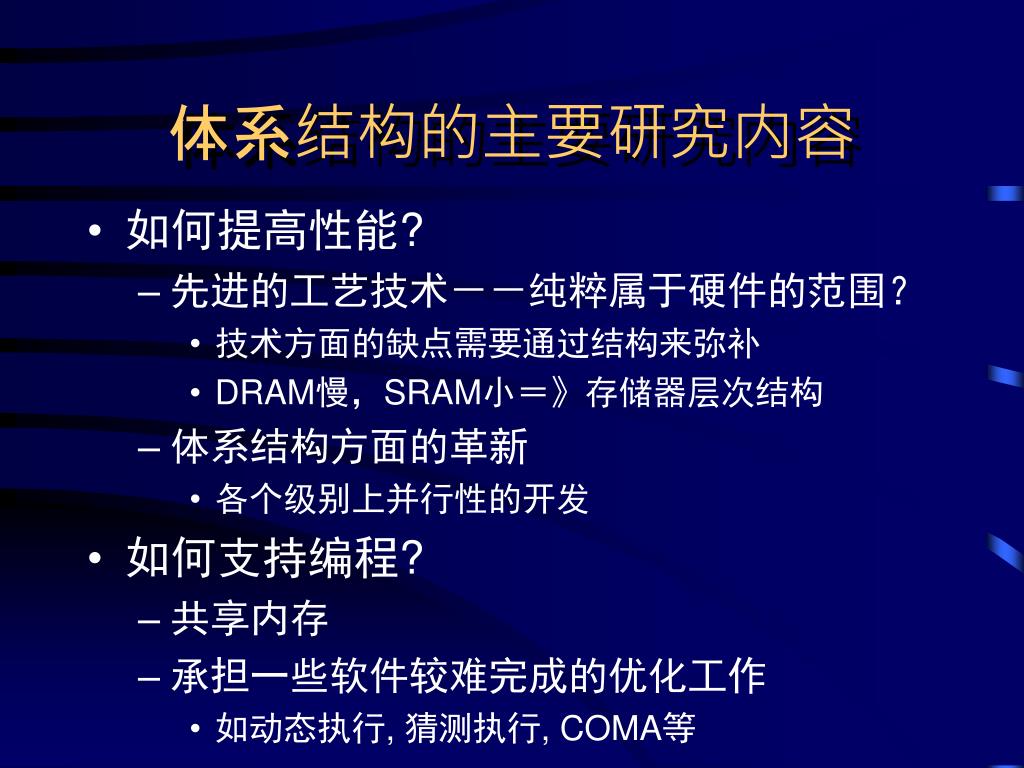

体系结构的主要研究内容 • 如何提高性能? • 先进的工艺技术－－纯粹属于硬件的范围？ • 技术方面的缺点需要通过结构来弥补 • DRAM慢，SRAM小＝》存储器层次结构 • 体系结构方面的革新 • 各个级别上并行性的开发 • 如何支持编程? • 共享内存 • 承担一些软件较难完成的优化工作 • 如动态执行, 猜测执行, COMA等

三种类型的体系结构技术 • 保守的结构 • 硬件仅提供必需的设施, 如大量的寄存器 • 高性能能否最终达到, 完全依赖软件 • 折衷的结构 • 硬件做一些动态的优化, 如高速缓存 • 软件仍有优化的余地 • 包揽式的结构 • 硬件试图做充分的动态优化, 如COMA • 认为软件在动态分析和优化方面能力有限

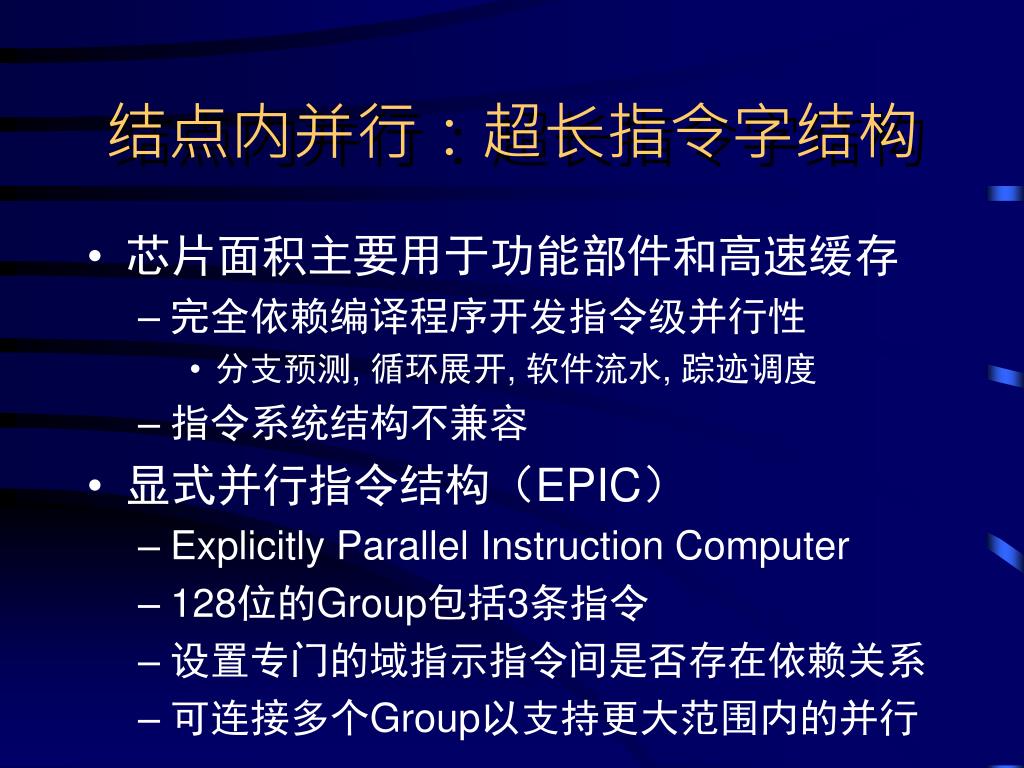

结点内并行：超长指令字结构 • 芯片面积主要用于功能部件和高速缓存 • 完全依赖编译程序开发指令级并行性 • 分支预测, 循环展开, 软件流水, 踪迹调度 • 指令系统结构不兼容 • 显式并行指令结构（EPIC） • Explicitly Parallel Instruction Computer • 128位的Group包括3条指令 • 设置专门的域指示指令间是否存在依赖关系 • 可连接多个Group以支持更大范围内的并行

结点内并行：同时多线程结构 • 由硬件提供快速的上下文切换机制 • 引入了更多的指令级和线程级并行性 • 容忍远程访问延迟和数据依赖的负面影响 • 多个上下文之间的切换机制 • 发生事件时切换(有点象进程的切换) • 每个时钟周期都切换: 每次取不同线程的指令 • 多个线程的指令在同一流水线中(无依赖) • 第一个多线程系统(Tera)已经问世 • 多线程同时工作对cache干扰很大

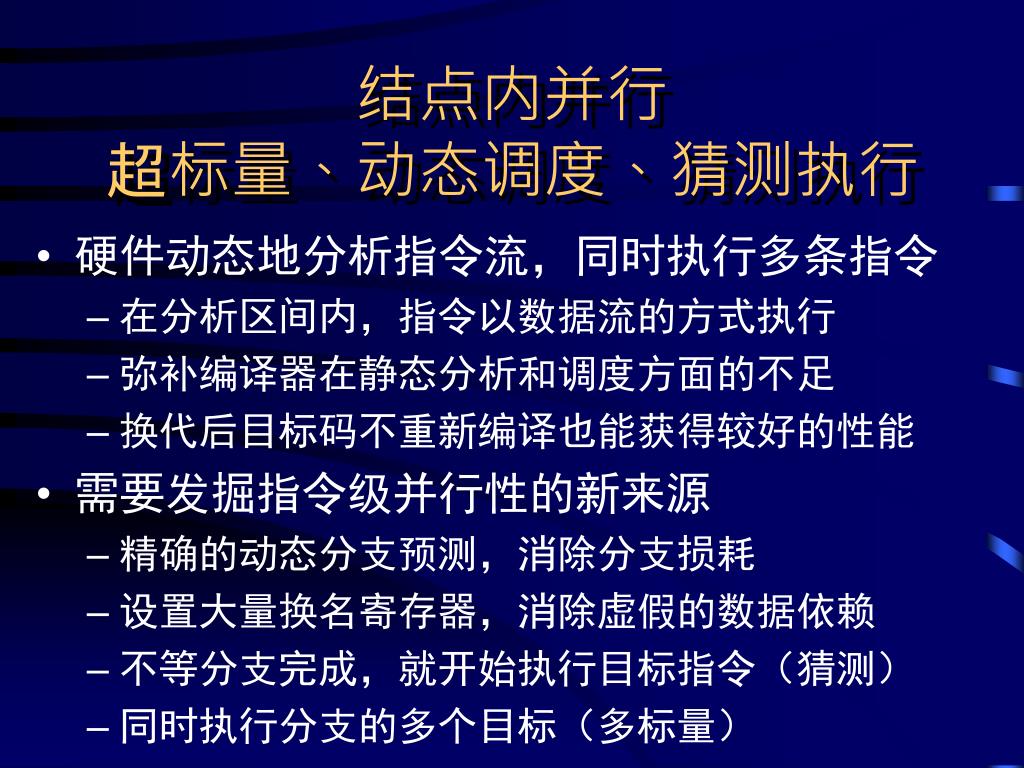

结点内并行超标量、动态调度、猜测执行 • 硬件动态地分析指令流，同时执行多条指令 • 在分析区间内，指令以数据流的方式执行 • 弥补编译器在静态分析和调度方面的不足 • 换代后目标码不重新编译也能获得较好的性能 • 需要发掘指令级并行性的新来源 • 精确的动态分支预测，消除分支损耗 • 设置大量换名寄存器，消除虚假的数据依赖 • 不等分支完成，就开始执行目标指令（猜测） • 同时执行分支的多个目标（多标量）

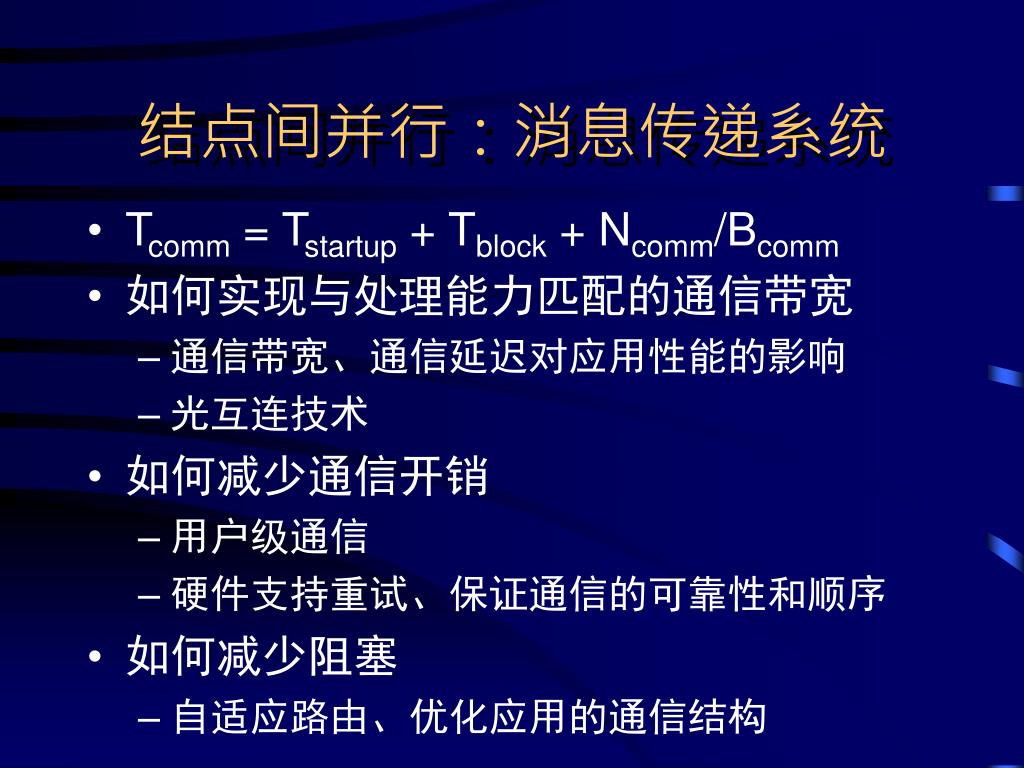

结点间并行：消息传递系统 • Tcomm = Tstartup + Tblock + Ncomm/Bcomm • 如何实现与处理能力匹配的通信带宽 • 通信带宽、通信延迟对应用性能的影响 • 光互连技术 • 如何减少通信开销 • 用户级通信 • 硬件支持重试、保证通信的可靠性和顺序 • 如何减少阻塞 • 自适应路由、优化应用的通信结构

结点间并行：共享存储系统 • 共享存储的好处 • 易于编程、通用性强 • 与SMP及其应用实现无缝衔接 • 存储一致性模型与实现效率 • 松(弱)一致性模型允许多种优化 • 对系统软件设计或应用程序设计提出新的要求? • 如何避免、隐藏或容忍远程访问的开销 • Origin2000: 185周期; 未来可能达数百万个周期 • 缓存、预取、预送、多线程

结点间并行：COMA • CC-NUMA的主要问题 • 数据静态地分配在home结点上 • 通过远程访问cache存取非本地的数据 • 数据分配不当会造成大量的数据传输 • COMA中没有物理地址, 数据可动态迁移 • 经过“预热”, 数据将被“吸引”到处理结点附近 • 主要问题: 不命中时如何快速找到所需数据 • 全系统的查找需大量时间 • ProbOwner目录, Approximate Copyset

存储器的供数率跟得上吗？ • CPU消耗数据的速率远大于存储器供数率 • 时钟频率增长的速度大于访存时间缩短的速度 • 同时执行多条指令要求供数率进一步提高 • 多线程或芯片内多处理器要求访问多组数据 • 已知的解决方案：存储器层次结构 • 片内cache的供数率能满足指令级并行的要求? • 片内cache的命中率足够高? • 为多个线程或处理器提供各自的cache? • 如何通过程序或算法的改进增强访存局部性?

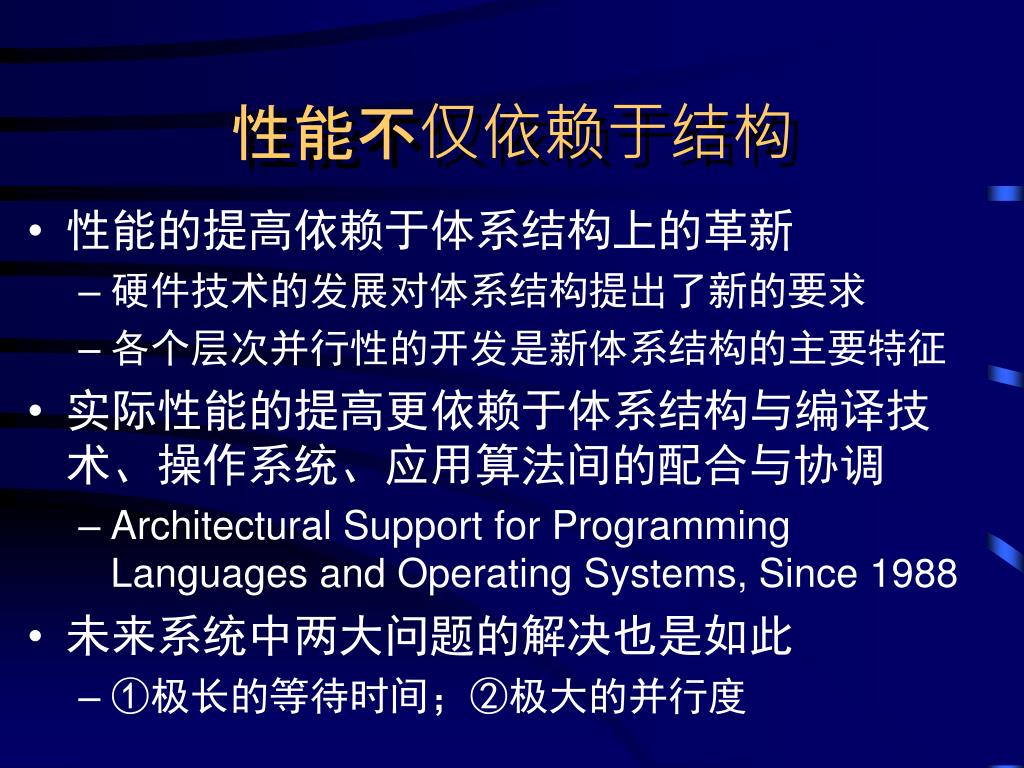

性能不仅依赖于结构 • 性能的提高依赖于体系结构上的革新 • 硬件技术的发展对体系结构提出了新的要求 • 各个层次并行性的开发是新体系结构的主要特征 • 实际性能的提高更依赖于体系结构与编译技术、操作系统、应用算法间的配合与协调 • Architectural Support for Programming Languages and Operating Systems, Since 1988 • 未来系统中两大问题的解决也是如此 • ①极长的等待时间；②极大的并行度

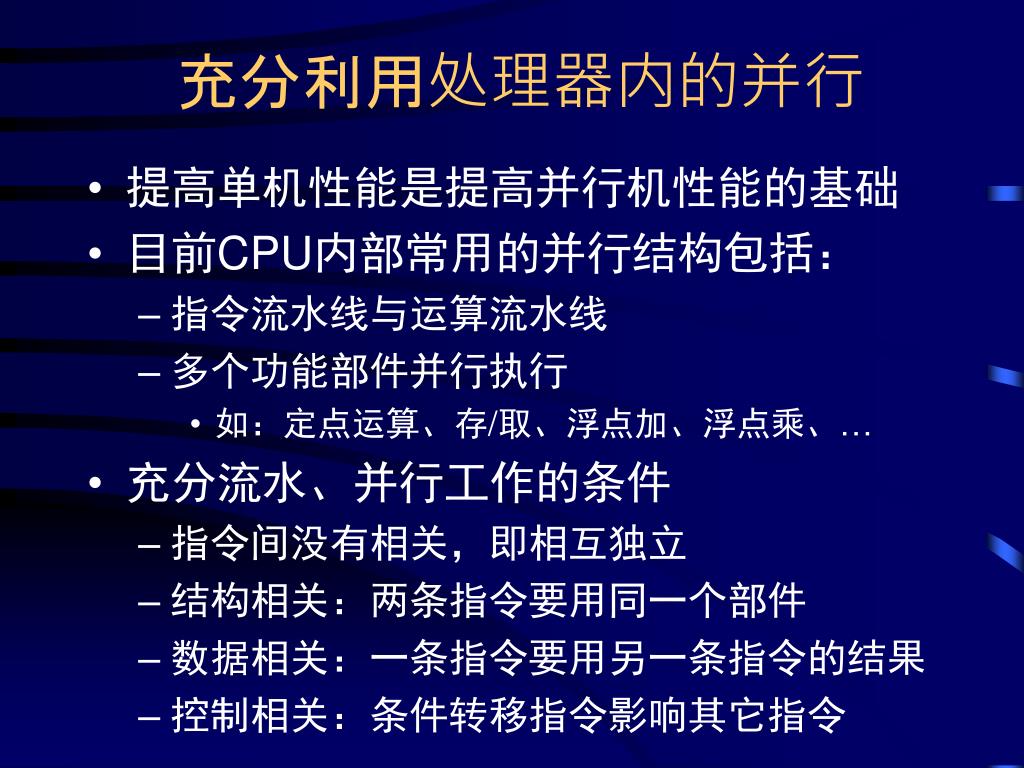

充分利用处理器内的并行 • 提高单机性能是提高并行机性能的基础 • 目前CPU内部常用的并行结构包括： • 指令流水线与运算流水线 • 多个功能部件并行执行 • 如：定点运算、存/取、浮点加、浮点乘、… • 充分流水、并行工作的条件 • 指令间没有相关，即相互独立 • 结构相关：两条指令要用同一个部件 • 数据相关：一条指令要用另一条指令的结果 • 控制相关：条件转移指令影响其它指令

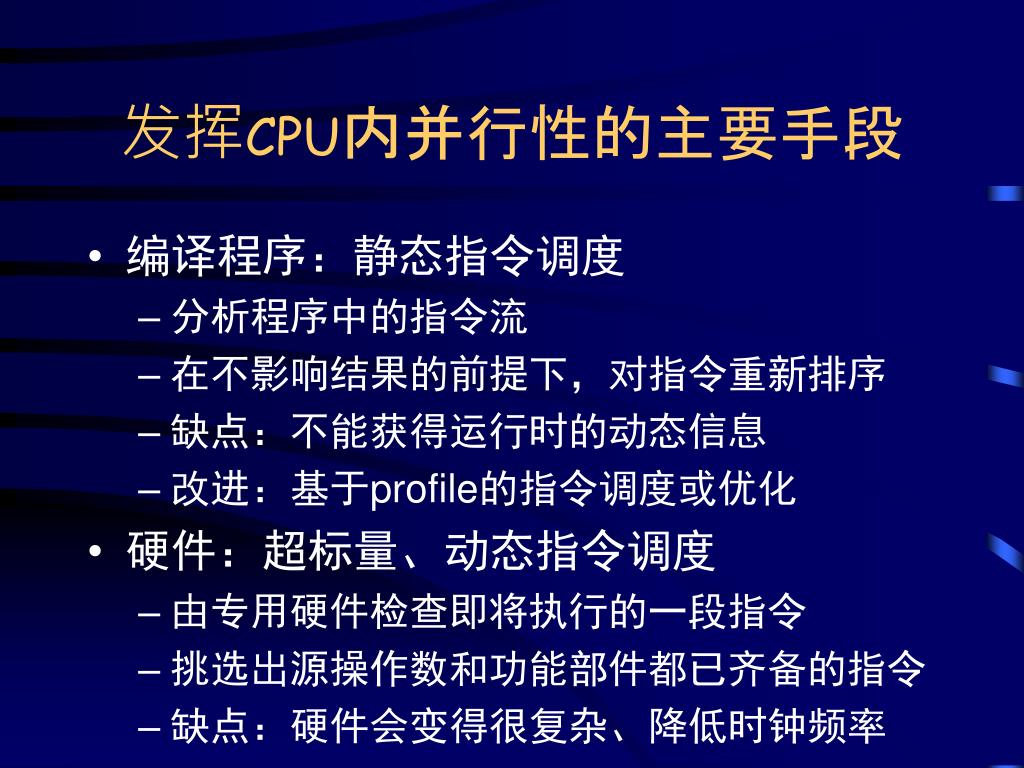

发挥CPU内并行性的主要手段 • 编译程序：静态指令调度 • 分析程序中的指令流 • 在不影响结果的前提下，对指令重新排序 • 缺点：不能获得运行时的动态信息 • 改进：基于profile的指令调度或优化 • 硬件：超标量、动态指令调度 • 由专用硬件检查即将执行的一段指令 • 挑选出源操作数和功能部件都已齐备的指令 • 缺点：硬件会变得很复杂、降低时钟频率

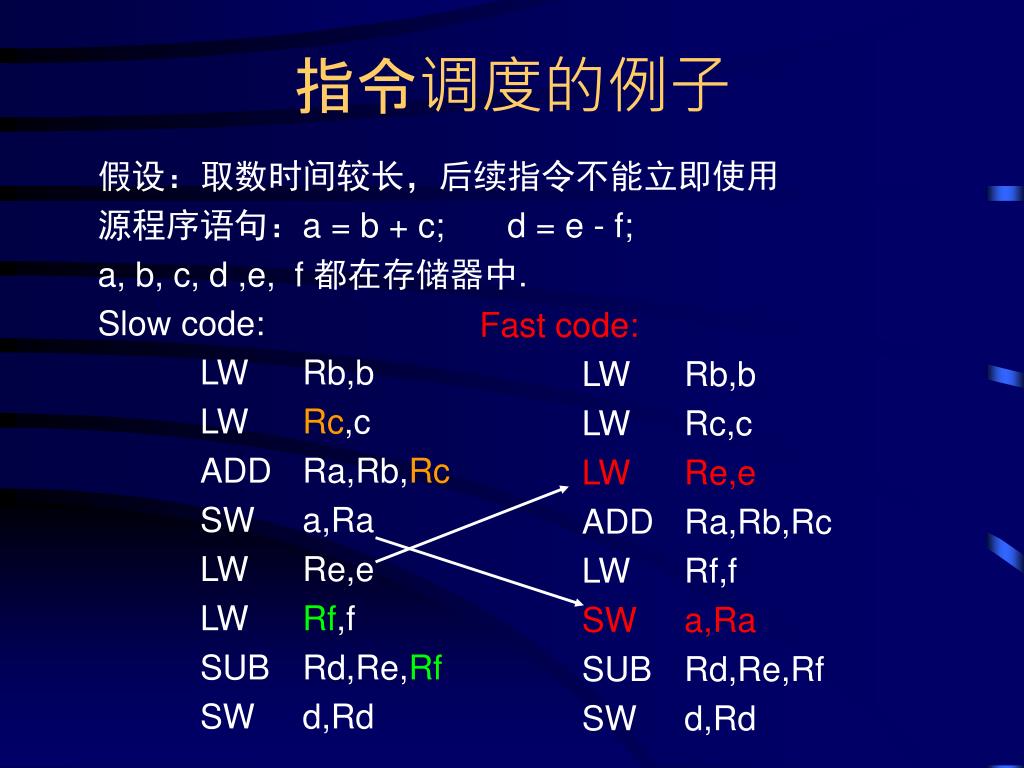

指令调度的例子 假设：取数时间较长，后续指令不能立即使用源程序语句：a = b + c; d = e - f; a, b, c, d ,e, f 都在存储器中. Slow code: LW Rb,b LW Rc,c ADD Ra,Rb,Rc SW a,Ra LW Re,e LW Rf,f SUB Rd,Re,Rf SW d,Rd Fast code: LW Rb,b LW Rc,c LW Re,e ADD Ra,Rb,Rc LW Rf,f SW a,Ra SUB Rd,Re,Rf SW d,Rd

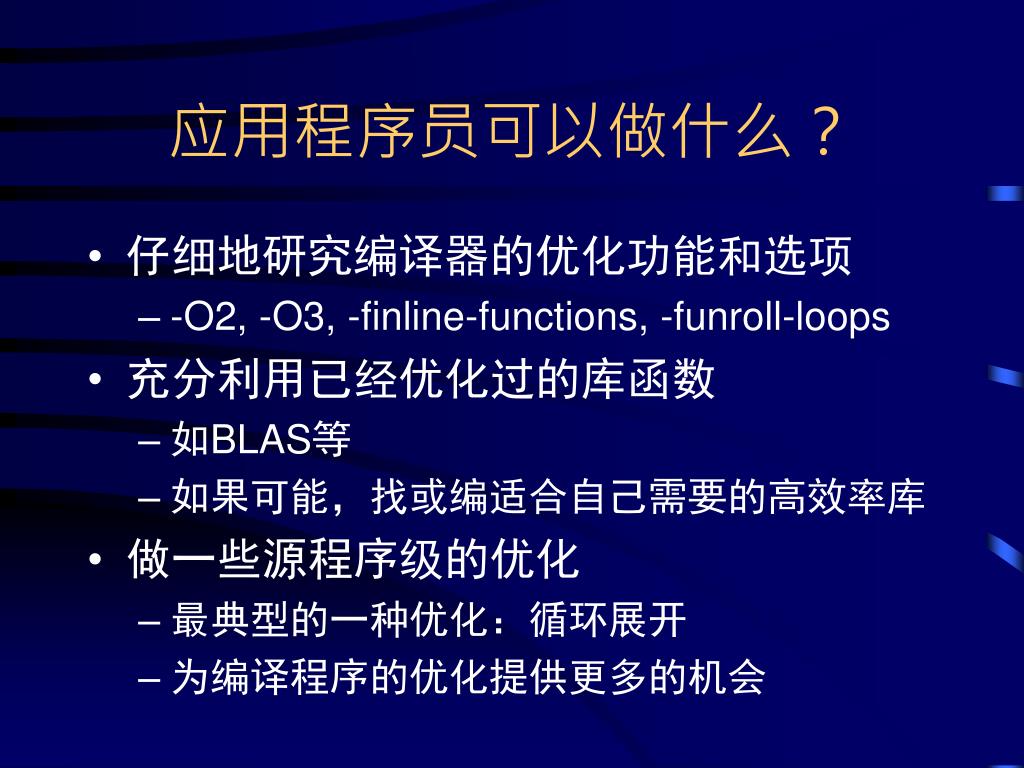

应用程序员可以做什么？ • 仔细地研究编译器的优化功能和选项 • -O2, -O3, -finline-functions, -funroll-loops • 充分利用已经优化过的库函数 • 如BLAS等 • 如果可能，找或编适合自己需要的高效率库 • 做一些源程序级的优化 • 最典型的一种优化：循环展开 • 为编译程序的优化提供更多的机会

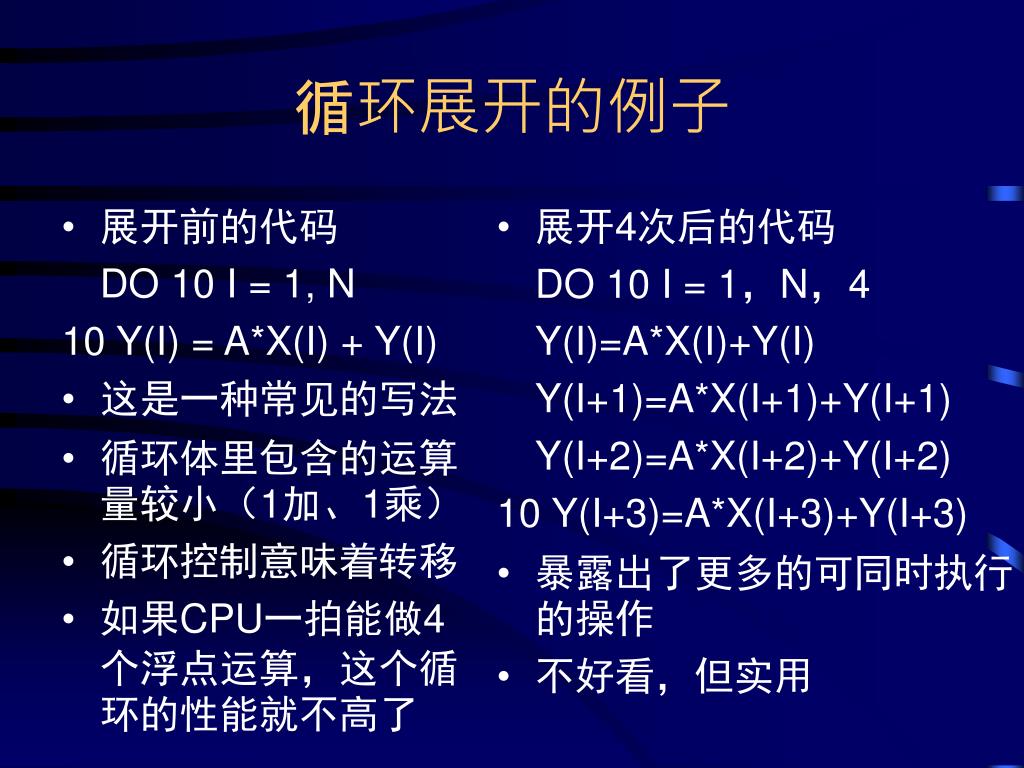

展开前的代码 DO 10 I = 1, N 10 Y(I) = A*X(I) + Y(I) 这是一种常见的写法循环体里包含的运算量较小（1加、1乘）循环控制意味着转移如果CPU一拍能做4个浮点运算，这个循环的性能就不高了展开4次后的代码 DO 10 I = 1，N，4 Y(I)=A*X(I)+Y(I) Y(I+1)=A*X(I+1)+Y(I+1) Y(I+2)=A*X(I+2)+Y(I+2) 10 Y(I+3)=A*X(I+3)+Y(I+3) 暴露出了更多的可同时执行的操作不好看，但实用循环展开的例子

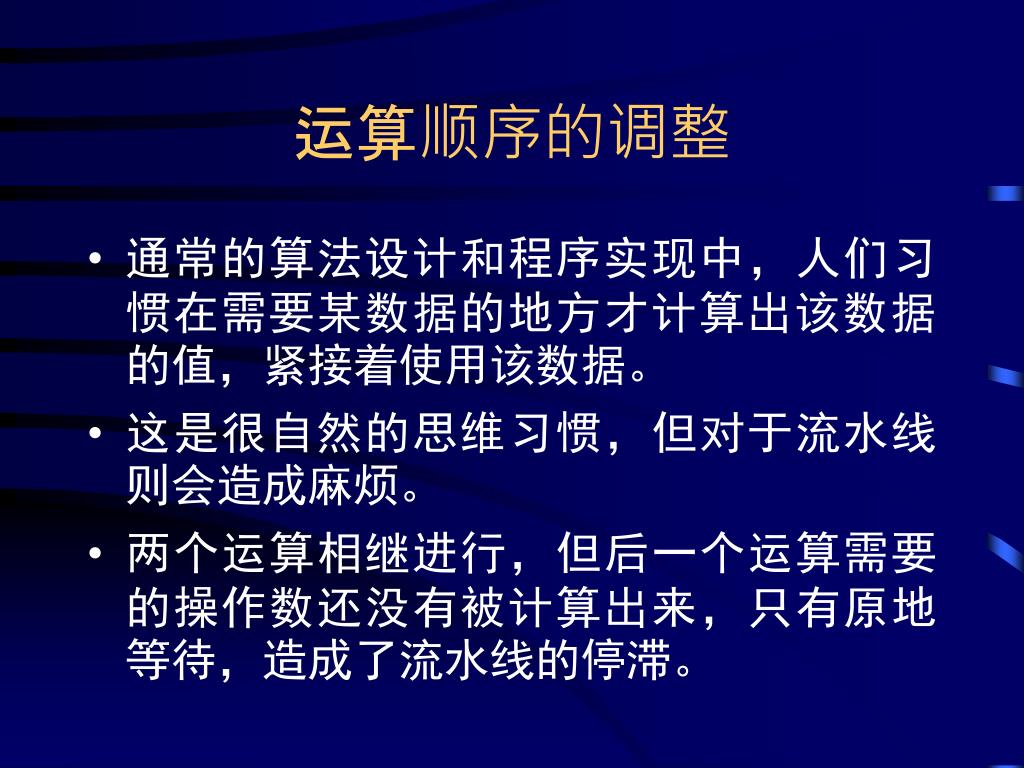

运算顺序的调整 • 通常的算法设计和程序实现中，人们习惯在需要某数据的地方才计算出该数据的值，紧接着使用该数据。 • 这是很自然的思维习惯，但对于流水线则会造成麻烦。 • 两个运算相继进行，但后一个运算需要的操作数还没有被计算出来，只有原地等待，造成了流水线的停滞。

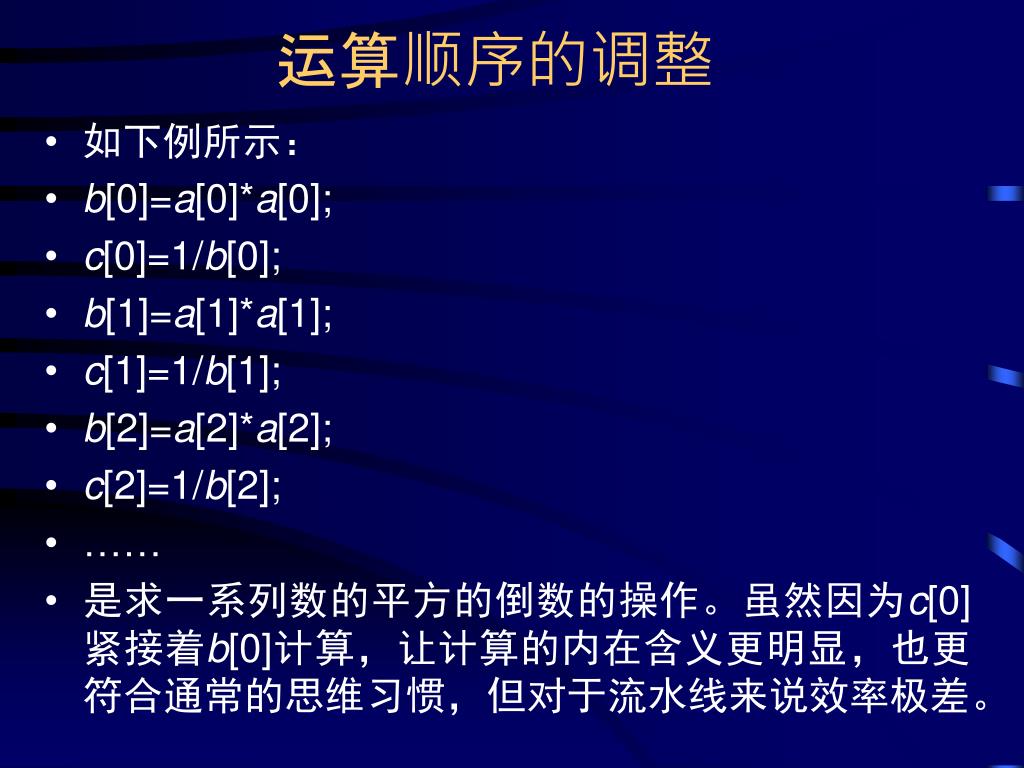

运算顺序的调整 • 如下例所示： • b[0]=a[0]*a[0]; • c[0]=1/b[0]; • b[1]=a[1]*a[1]; • c[1]=1/b[1]; • b[2]=a[2]*a[2]; • c[2]=1/b[2]; • …… • 是求一系列数的平方的倒数的操作。虽然因为c[0]紧接着b[0]计算，让计算的内在含义更明显，也更符合通常的思维习惯，但对于流水线来说效率极差。

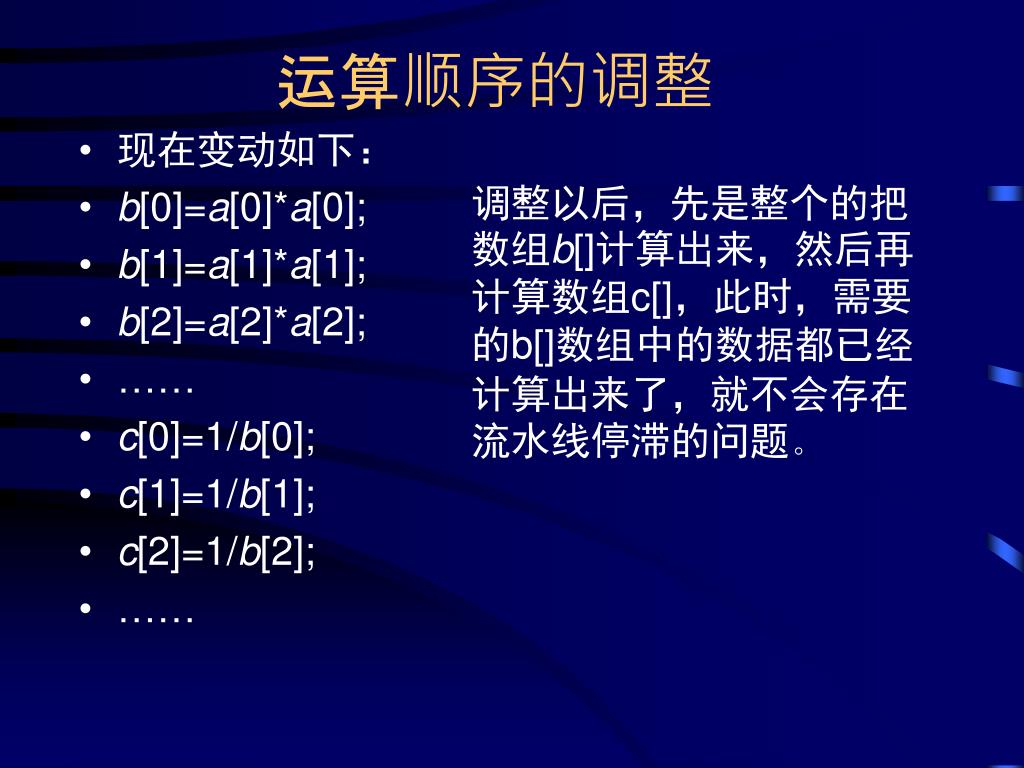

运算顺序的调整 调整以后，先是整个的把数组b[]计算出来，然后再计算数组c[]，此时，需要的b[]数组中的数据都已经计算出来了，就不会存在流水线停滞的问题。 • 现在变动如下： • b[0]=a[0]*a[0]; • b[1]=a[1]*a[1]; • b[2]=a[2]*a[2]; • …… • c[0]=1/b[0]; • c[1]=1/b[1]; • c[2]=1/b[2]; • ……

原始循环 DO 10 I = 1, N B(I) = A(I) * A(I) 10 C(I) = 1 / B(I) 优化后的循环 DO 10 I = 1, N 10 B(I) = A(I) * A(I) DO 20 I = 1, N 20 C(I) = 1 / B(I) 又称为循环拆分进一步优化 DO 10 I = 1, N, 3 B(I) = A(I) * A(I) B(I+1)=A(I+1)*A(I+1) B(I+2)=A(I+2)*A(I+2) C(I) = 1 / B(I) C(I+1) = 1 / B(I+1) 10 C(I+2) = 1 / B(I+2) 先展开，再调整顺序更一般的形式

存储器的层次结构 • 弥补CPU与主存间的速度差异 • 各个层次间的访问速度和容量差别 • 寄存器：32个；几乎不需要时间 • 一级cache：16KB-128KB；1个时钟周期 • 二级cache：128KB-4MB；几个时钟周期 • 本地主存：64MB-1GB；几十个时期周期 • 远程主存：512MB以上；成百上千个周期 • 硬盘对换区（虚存）：成千上万个周期

存储层次发挥作用的基本原理 • 程序的访存局部性（locality） • 时间局部性：最近访问的，将来还要访问 • 空间局部性：访问了A，则要访问A的近邻 • 局部性使快速存储区的内容多次被访问 • 比喻：80%的时间花在20%的代码上 • 工作集：最近程序集中访问的地址空间 • 调整程序结构，使工作集小于cache容量

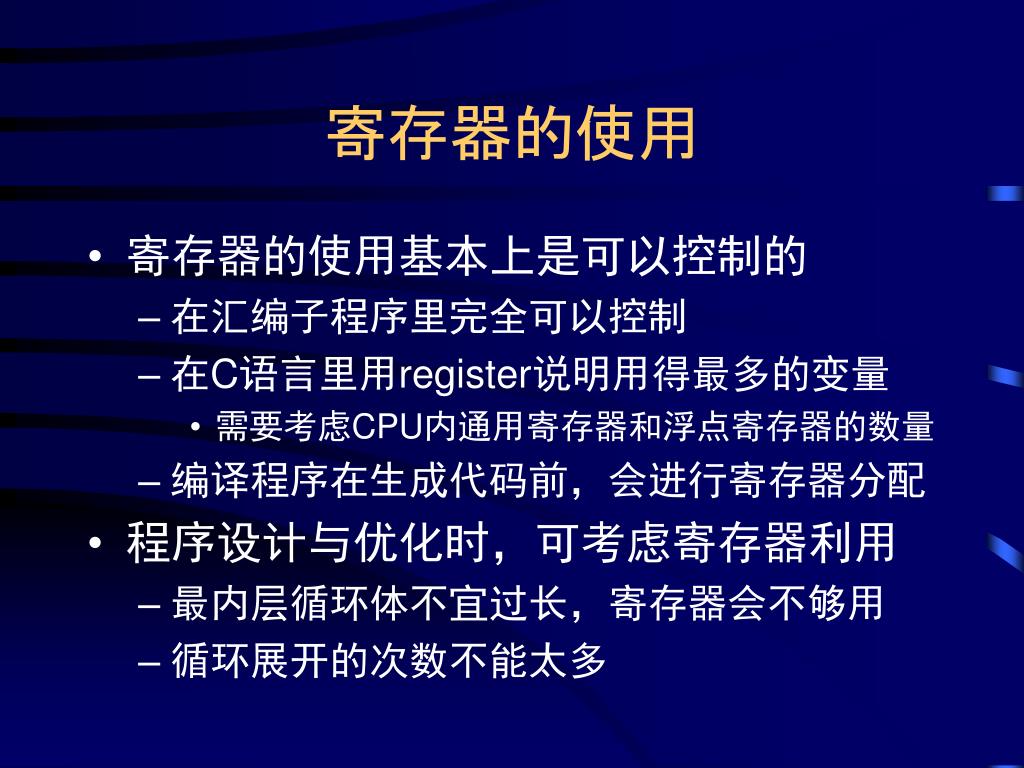

寄存器的使用 • 寄存器的使用基本上是可以控制的 • 在汇编子程序里完全可以控制 • 在C语言里用register说明用得最多的变量 • 需要考虑CPU内通用寄存器和浮点寄存器的数量 • 编译程序在生成代码前，会进行寄存器分配 • 程序设计与优化时，可考虑寄存器利用 • 最内层循环体不宜过长，寄存器会不够用 • 循环展开的次数不能太多

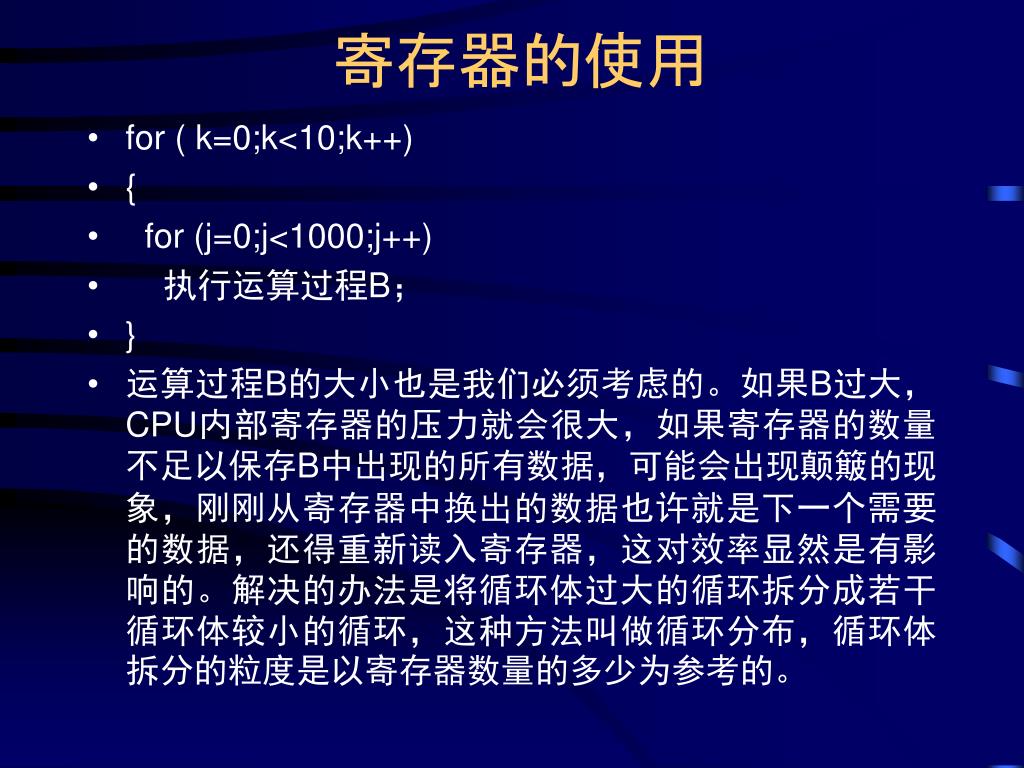

寄存器的使用 • for ( k=0;k<10;k++) • { • for (j=0;j<1000;j++) • 执行运算过程B； • } • 运算过程B的大小也是我们必须考虑的。如果B过大，CPU内部寄存器的压力就会很大，如果寄存器的数量不足以保存B中出现的所有数据，可能会出现颠簸的现象，刚刚从寄存器中换出的数据也许就是下一个需要的数据，还得重新读入寄存器，这对效率显然是有影响的。解决的办法是将循环体过大的循环拆分成若干循环体较小的循环，这种方法叫做循环分布，循环体拆分的粒度是以寄存器数量的多少为参考的。

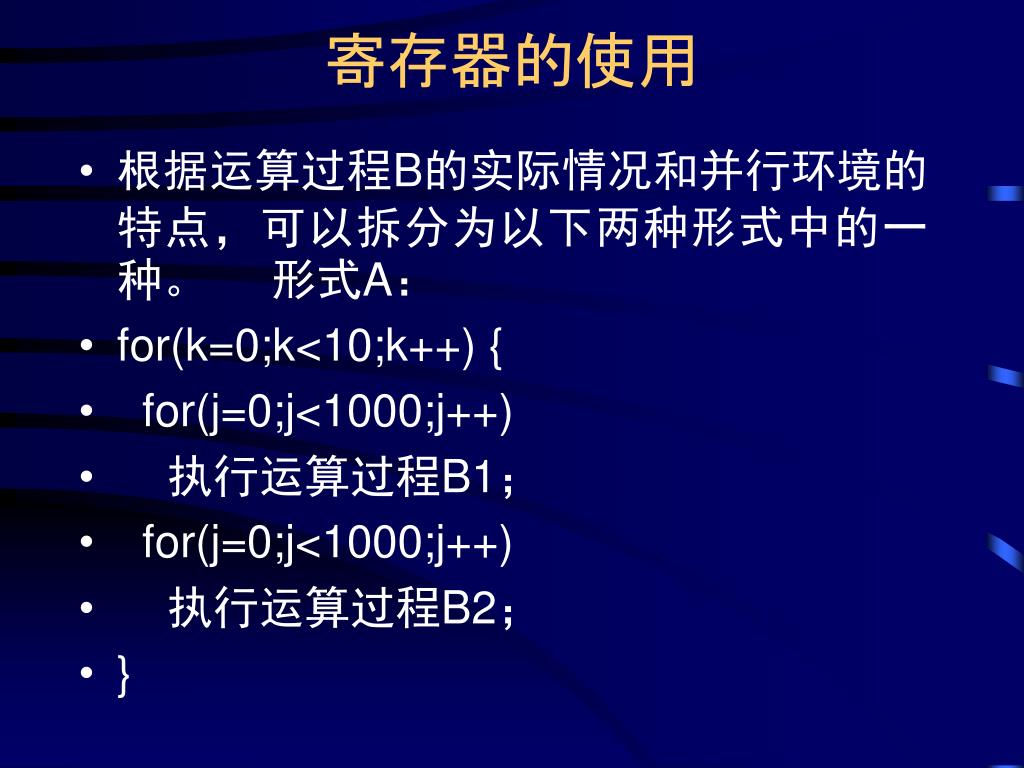

寄存器的使用 • 根据运算过程B的实际情况和并行环境的特点，可以拆分为以下两种形式中的一种。形式A： • for(k=0;k<10;k++) { • for(j=0;j<1000;j++) • 执行运算过程B1； • for(j=0;j<1000;j++) • 执行运算过程B2； • }

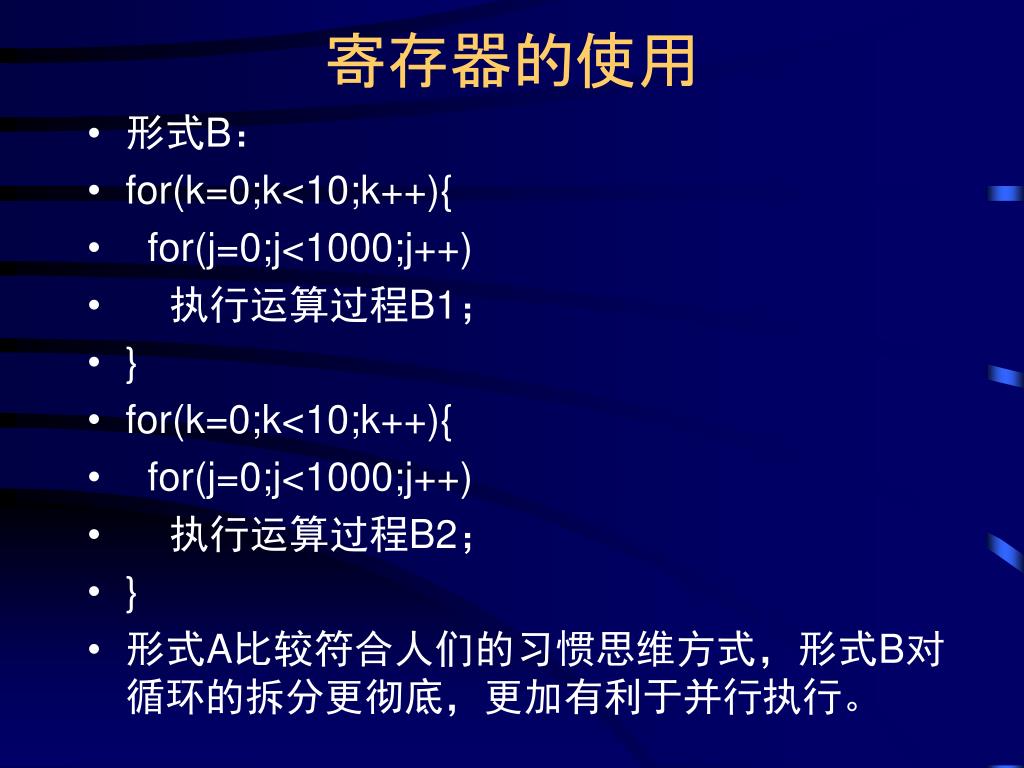

寄存器的使用 • 形式B： • for(k=0;k<10;k++){ • for(j=0;j<1000;j++) • 执行运算过程B1； • } • for(k=0;k<10;k++){ • for(j=0;j<1000;j++) • 执行运算过程B2； • } • 形式A比较符合人们的习惯思维方式，形式B对循环的拆分更彻底，更加有利于并行执行。

高速缓冲存储器(cache) • 自然地利用局部性，对程序员“透明” • 存放最近最常用的数据和指令 • Cache的工作规则 • 基本单位：块(block)、行(line) • 放置策略：直接映射、组相联、全相联 • 衡量cache效果的主要指标：命中率 • 若命中率为90%, 不命中时需要另花10个周期 • 则平均访存时间为：1+10%*10 = 2 周期 • 即存储系统的速度是cache速度的1/2

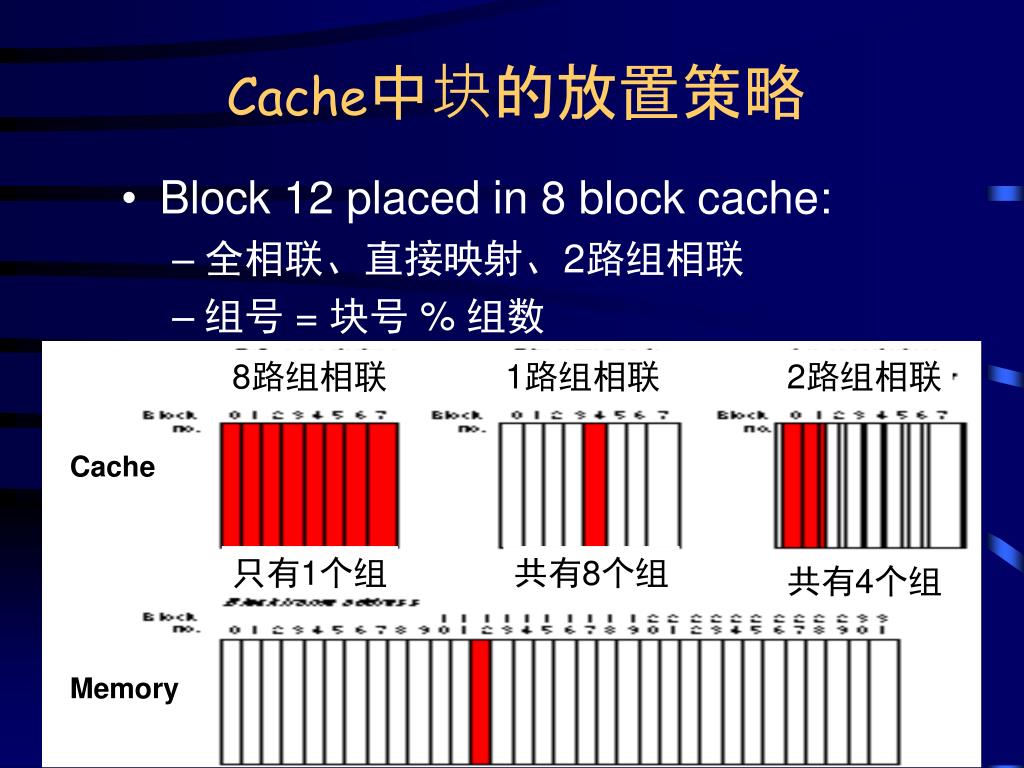

Cache中块的放置策略 • Block 12 placed in 8 block cache: • 全相联、直接映射、2路组相联 • 组号 = 块号 % 组数 8路组相联 1路组相联 2路组相联 Cache 只有1个组共有8个组共有4个组 Memory

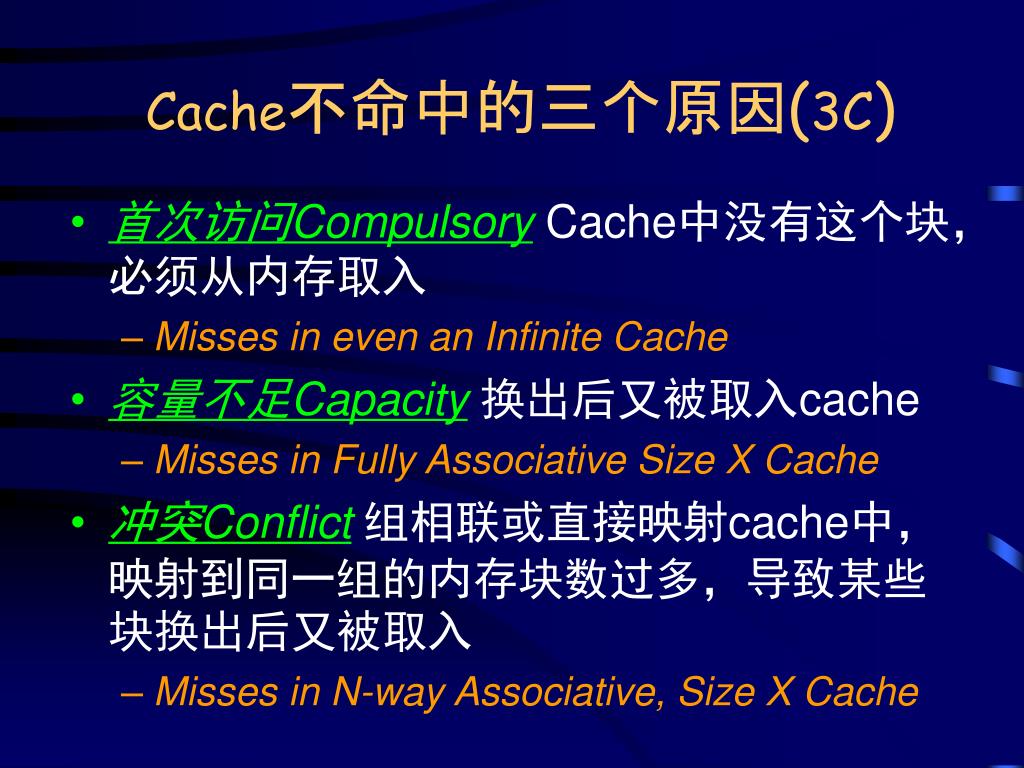

Cache不命中的三个原因(3C) • 首次访问Compulsory Cache中没有这个块，必须从内存取入 • Misses in even an Infinite Cache • 容量不足Capacity换出后又被取入cache • Misses in Fully Associative Size X Cache • 冲突Conflict组相联或直接映射cache中，映射到同一组的内存块数过多，导致某些块换出后又被取入 • Misses in N-way Associative, Size X Cache

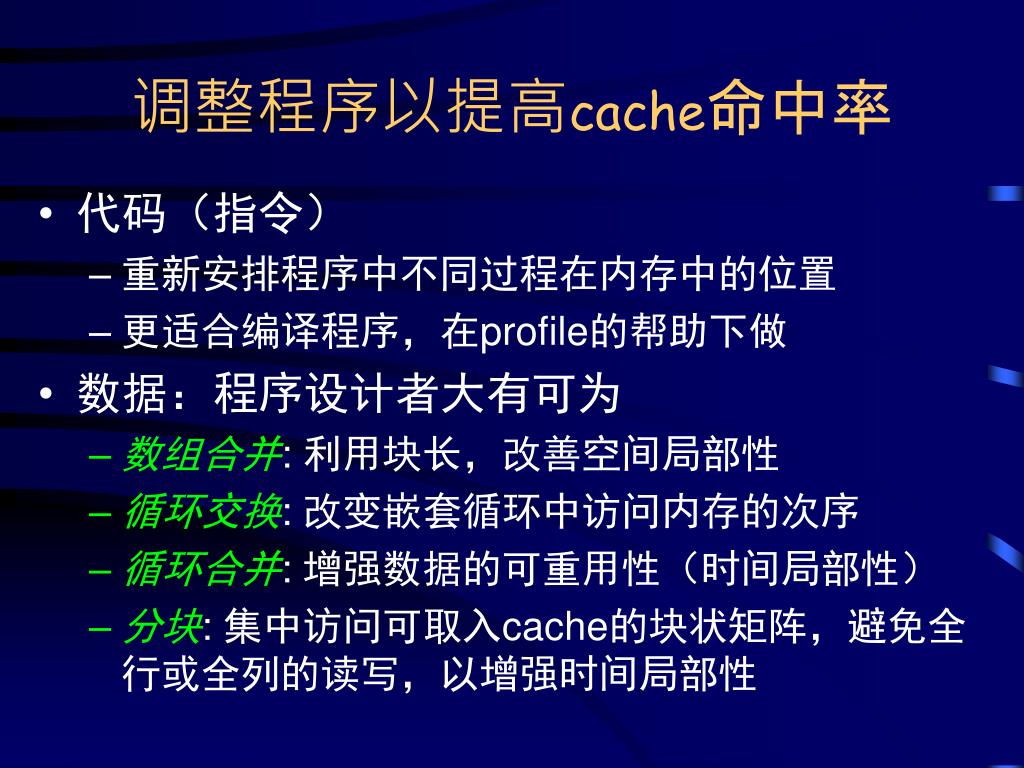

调整程序以提高cache命中率 • 代码（指令） • 重新安排程序中不同过程在内存中的位置 • 更适合编译程序，在profile的帮助下做 • 数据：程序设计者大有可为 • 数组合并: 利用块长，改善空间局部性 • 循环交换: 改变嵌套循环中访问内存的次序 • 循环合并: 增强数据的可重用性（时间局部性） • 分块: 集中访问可取入cache的块状矩阵，避免全行或全列的读写，以增强时间局部性

数组合并的例子 /* Before: 2 sequential arrays */ int val[SIZE]; int key[SIZE]; /* After: 1 array of stuctures */ struct merge { int val; int key; }; struct merge merged_array[SIZE]; Reducing conflicts between val & key; improve spatial locality

循环交换的例子 /* Before */ for (k = 0; k < 100; k = k+1) for (j = 0; j < 100; j = j+1) for (i = 0; i < 5000; i = i+1) x[i][j] = 2 * x[i][j]; /* After */ for (k = 0; k < 100; k = k+1) for (i = 0; i < 5000; i = i+1) for (j = 0; j < 100; j = j+1) x[i][j] = 2 * x[i][j]; 将步长为100字的跳跃式访问变为顺序访问，增强了空间局部性

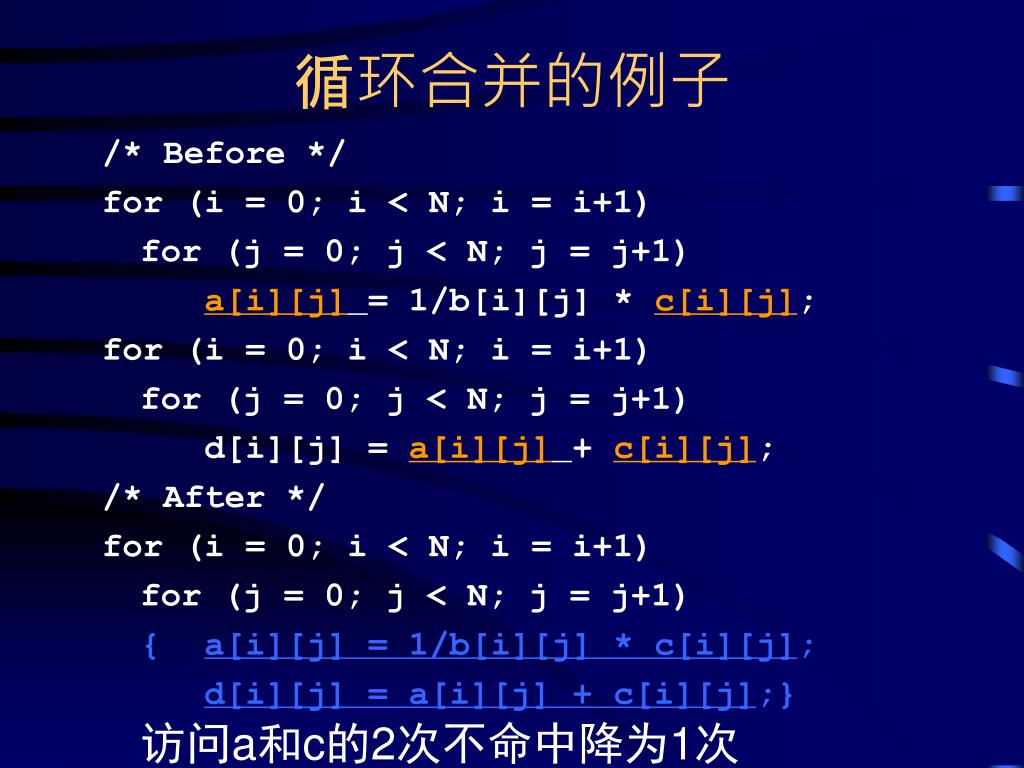

循环合并的例子 /* Before */ for (i = 0; i < N; i = i+1) for (j = 0; j < N; j = j+1) a[i][j]= 1/b[i][j] * c[i][j]; for (i = 0; i < N; i = i+1) for (j = 0; j < N; j = j+1) d[i][j] = a[i][j]+ c[i][j]; /* After */ for (i = 0; i < N; i = i+1) for (j = 0; j < N; j = j+1) { a[i][j] = 1/b[i][j] * c[i][j]; d[i][j] = a[i][j] + c[i][j];}访问a和c的2次不命中降为1次

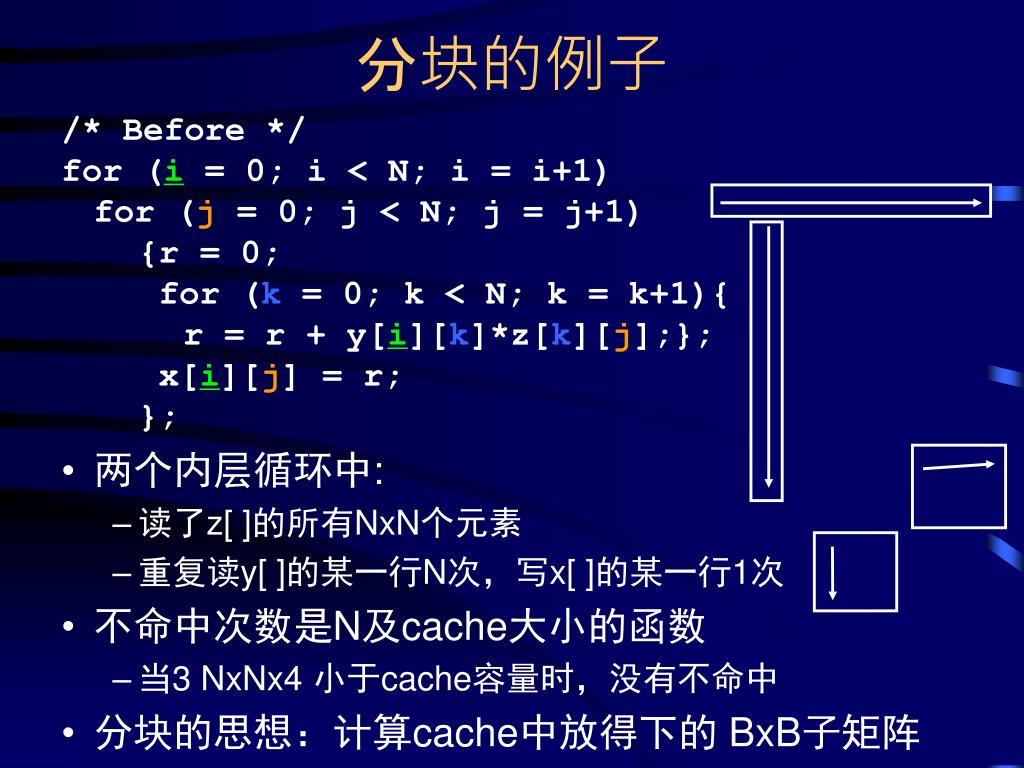

分块的例子 /* Before */ for (i = 0; i < N; i = i+1) for (j = 0; j < N; j = j+1) {r = 0; for (k = 0; k < N; k = k+1){ r = r + y[i][k]*z[k][j];}; x[i][j] = r; }; • 两个内层循环中: • 读了z[ ]的所有NxN个元素 • 重复读y[ ]的某一行N次，写x[ ]的某一行1次 • 不命中次数是N及cache大小的函数 • 当3 NxNx4 小于cache容量时，没有不命中 • 分块的思想：计算cache中放得下的 BxB子矩阵

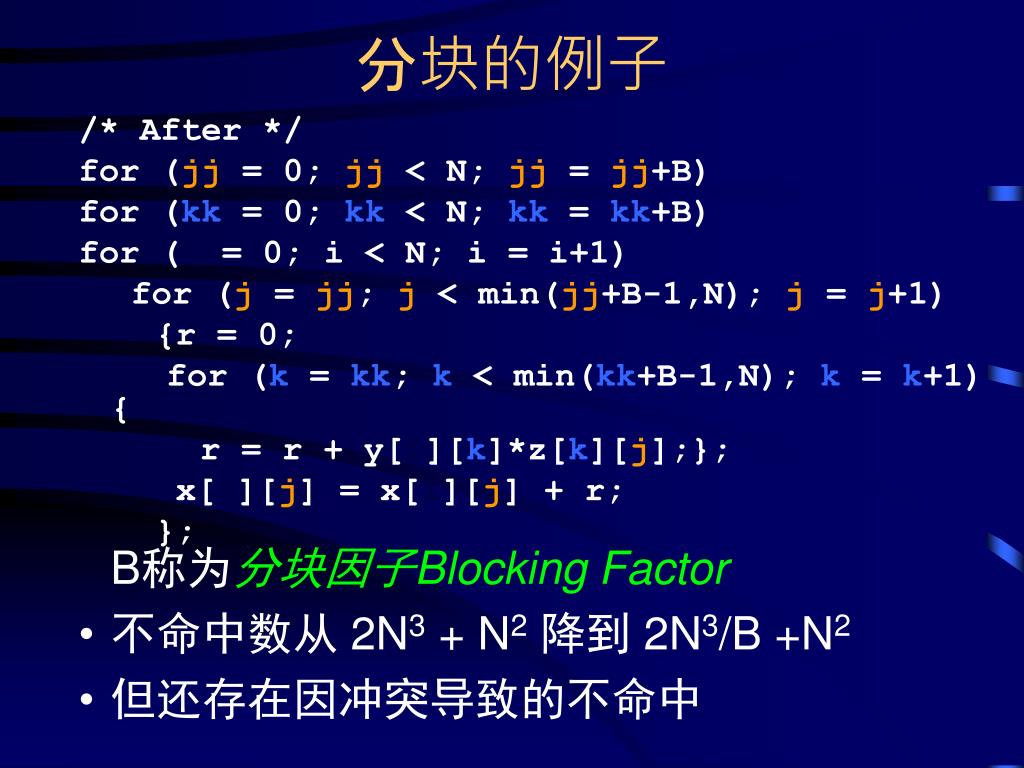

分块的例子 /* After */ for (jj = 0; jj < N; jj = jj+B) for (kk = 0; kk < N; kk = kk+B) for (i = 0; i < N; i = i+1) for (j = jj; j < min(jj+B-1,N); j = j+1) {r = 0; for (k = kk; k < min(kk+B-1,N); k = k+1) { r = r + y[i][k]*z[k][j];}; x[i][j] = x[i][j] + r; };B称为分块因子BlockingFactor • 不命中数从 2N3 + N2降到 2N3/B +N2 • 但还存在因冲突导致的不命中

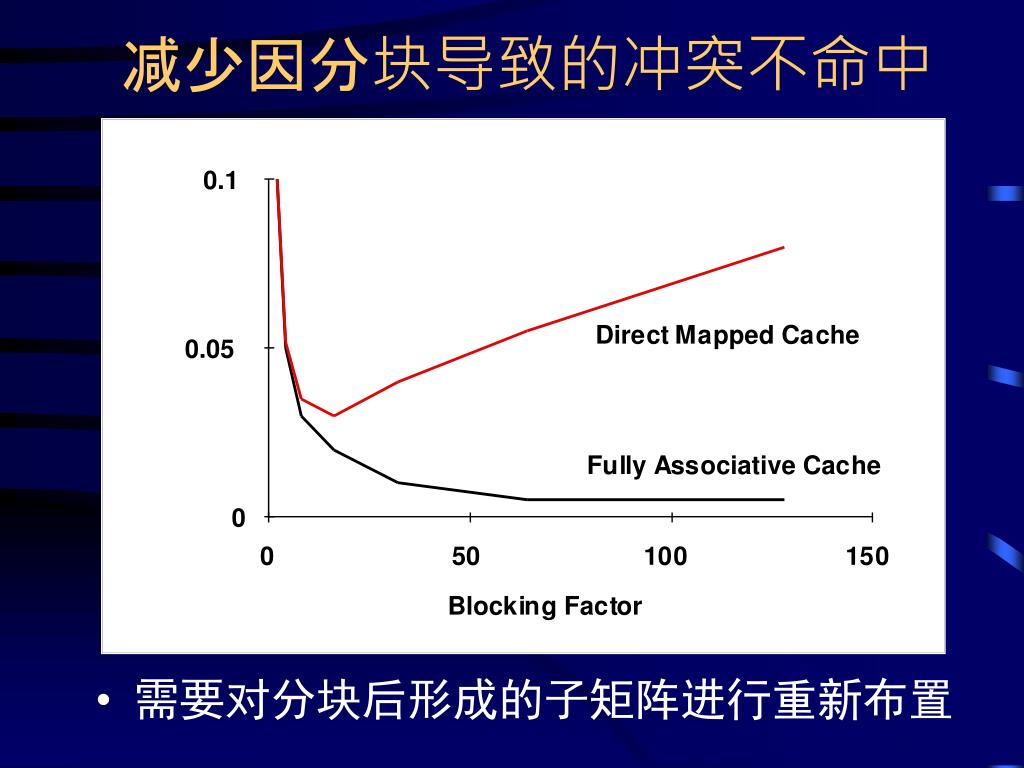

减少因分块导致的冲突不命中 • 需要对分块后形成的子矩阵进行重新布置

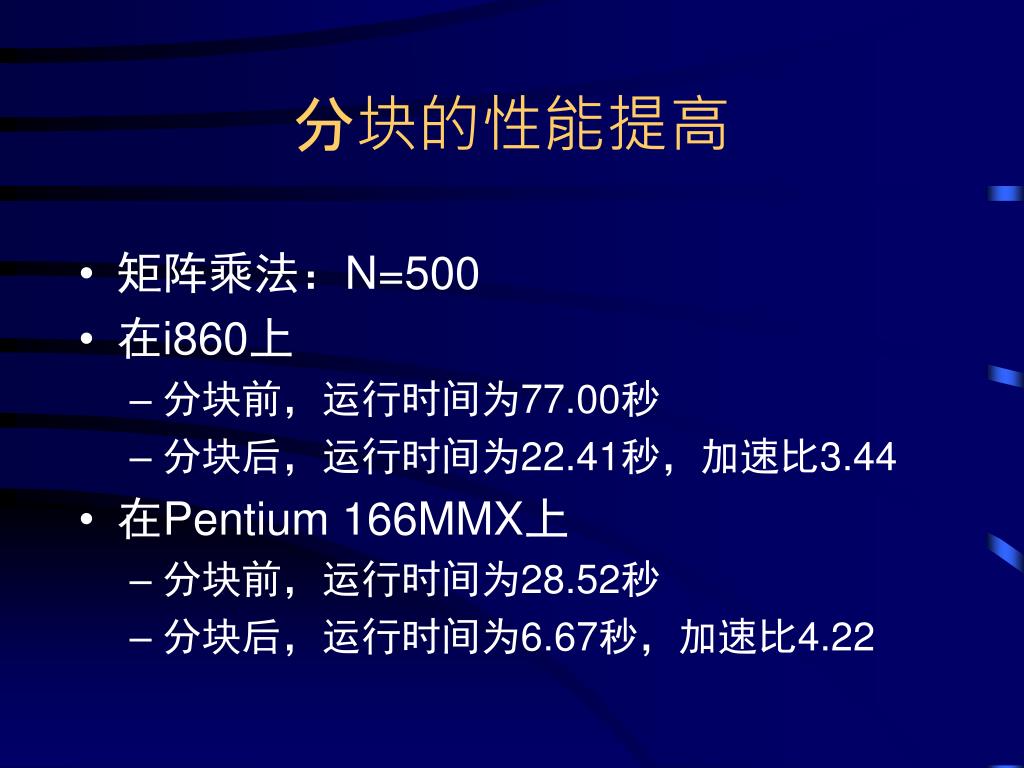

分块的性能提高 • 矩阵乘法：N=500 • 在i860上 • 分块前，运行时间为77.00秒 • 分块后，运行时间为22.41秒，加速比3.44 • 在Pentium 166MMX上 • 分块前，运行时间为28.52秒 • 分块后，运行时间为6.67秒，加速比4.22

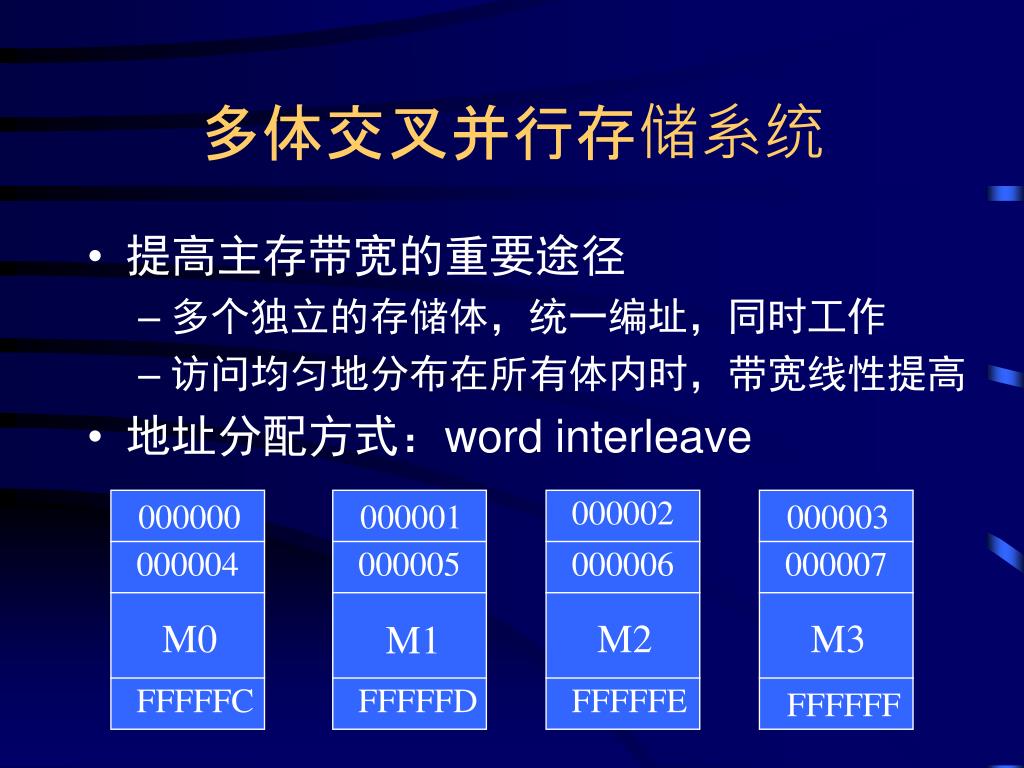

000002 000000 000001 000003 000004 000005 000006 000007 M0 M2 M3 M1 FFFFFC FFFFFD FFFFFE FFFFFF 多体交叉并行存储系统 • 提高主存带宽的重要途径 • 多个独立的存储体，统一编址，同时工作 • 访问均匀地分布在所有体内时，带宽线性提高 • 地址分配方式：word interleave

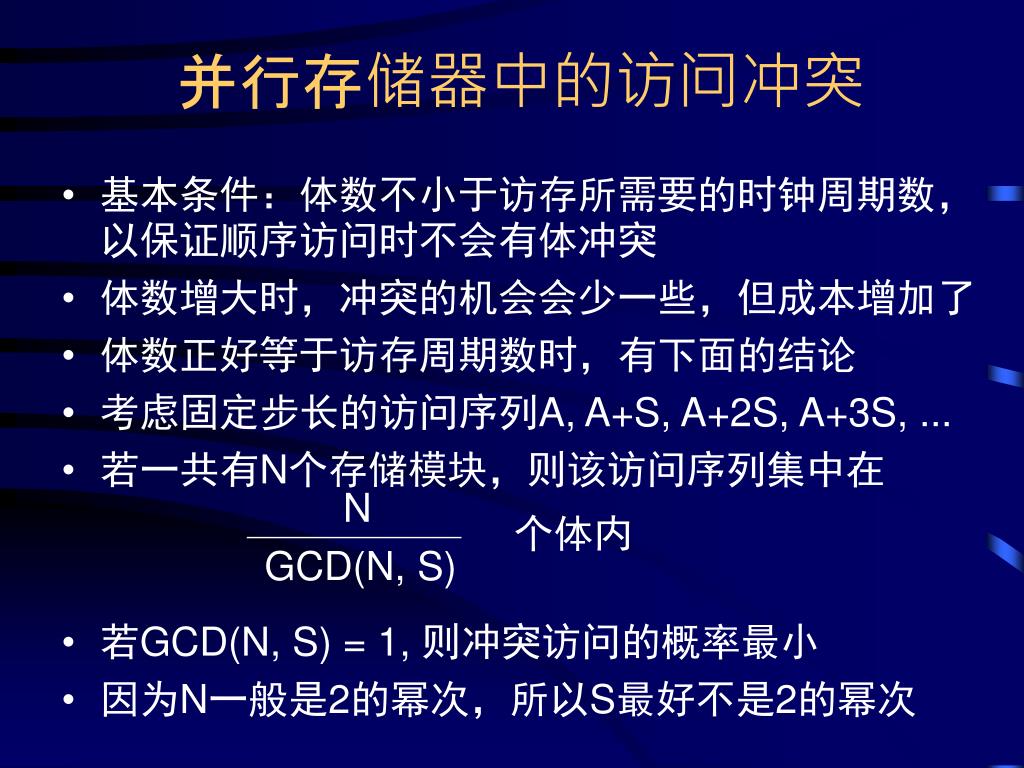

N 个体内 GCD(N, S) 并行存储器中的访问冲突 • 基本条件：体数不小于访存所需要的时钟周期数，以保证顺序访问时不会有体冲突 • 体数增大时，冲突的机会会少一些，但成本增加了 • 体数正好等于访存周期数时，有下面的结论 • 考虑固定步长的访问序列A, A+S, A+2S, A+3S, ... • 若一共有N个存储模块，则该访问序列集中在 • 若GCD(N, S) = 1, 则冲突访问的概率最小 • 因为N一般是2的幂次，所以S最好不是2的幂次

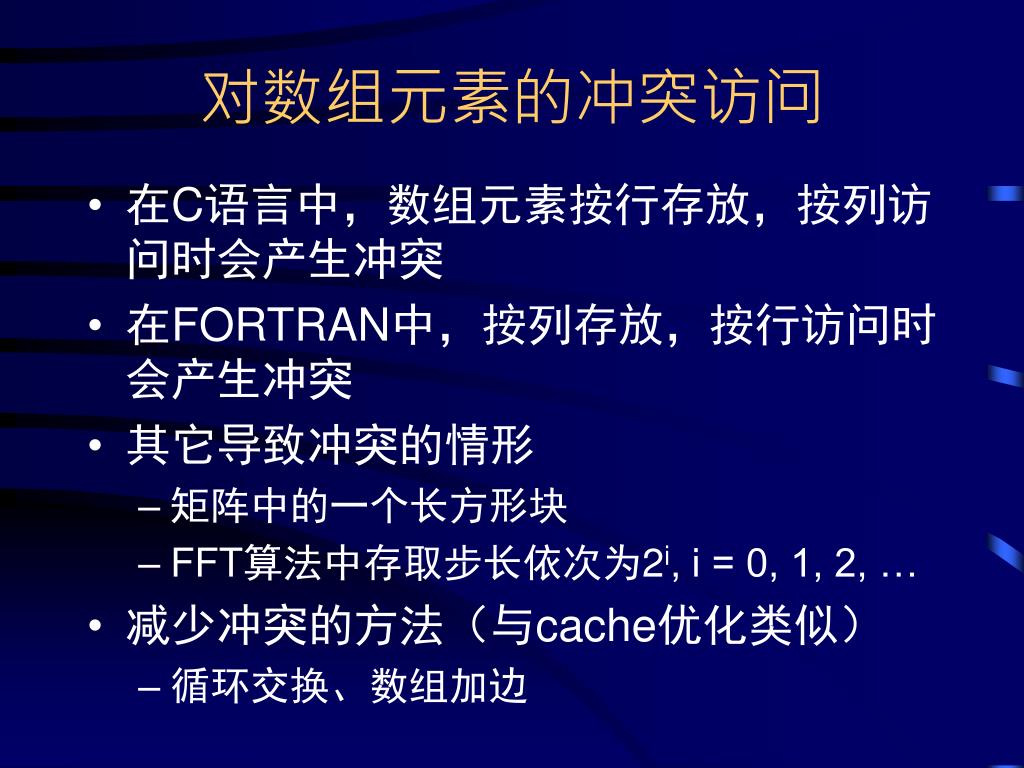

对数组元素的冲突访问 • 在C语言中，数组元素按行存放，按列访问时会产生冲突 • 在FORTRAN中，按列存放，按行访问时会产生冲突 • 其它导致冲突的情形 • 矩阵中的一个长方形块 • FFT算法中存取步长依次为2i, i = 0, 1, 2, … • 减少冲突的方法（与cache优化类似） • 循环交换、数组加边

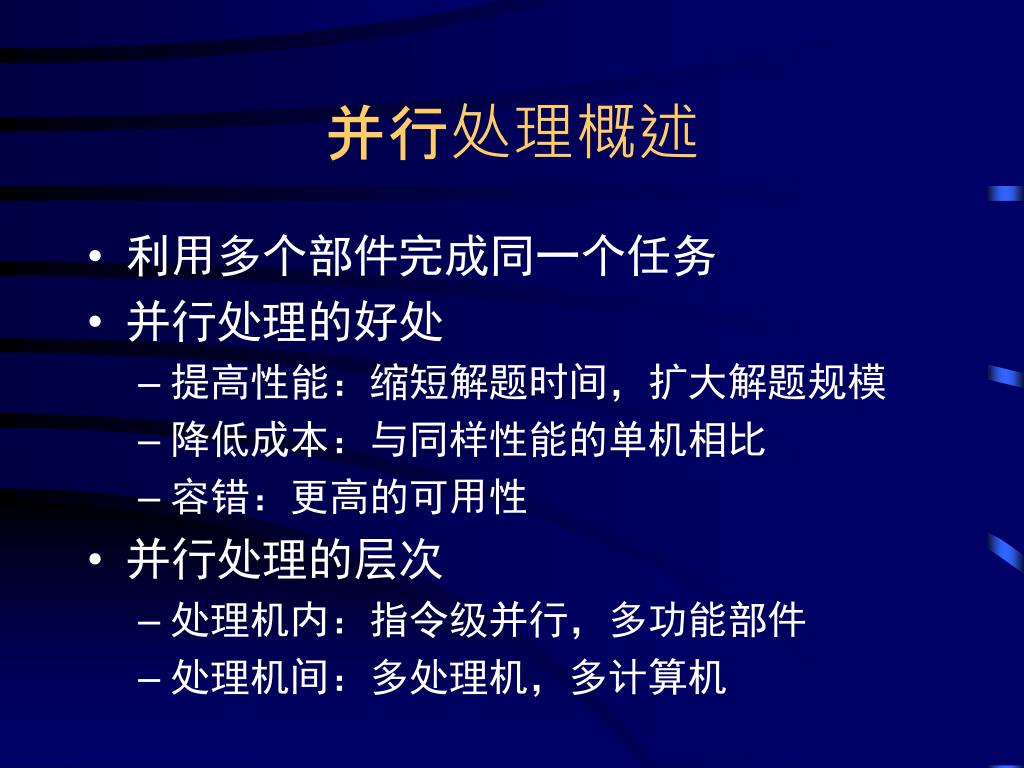

并行处理概述 • 利用多个部件完成同一个任务 • 并行处理的好处 • 提高性能：缩短解题时间，扩大解题规模 • 降低成本：与同样性能的单机相比 • 容错：更高的可用性 • 并行处理的层次 • 处理机内：指令级并行，多功能部件 • 处理机间：多处理机，多计算机

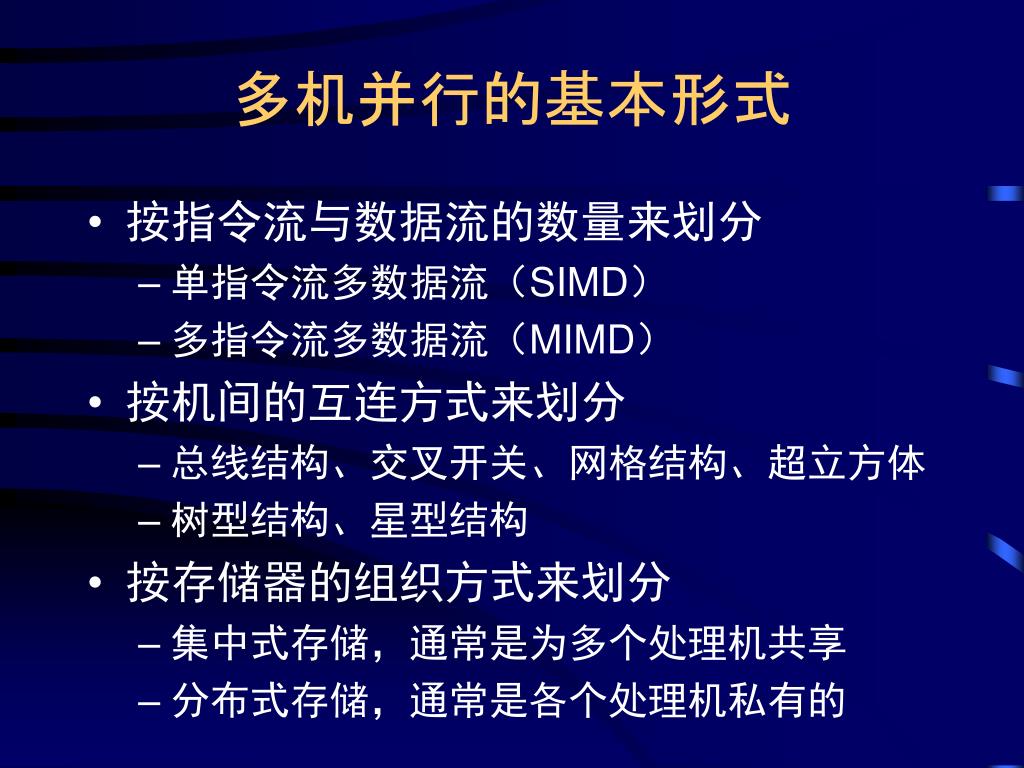

多机并行的基本形式 • 按指令流与数据流的数量来划分 • 单指令流多数据流（SIMD） • 多指令流多数据流（MIMD） • 按机间的互连方式来划分 • 总线结构、交叉开关、网格结构、超立方体 • 树型结构、星型结构 • 按存储器的组织方式来划分 • 集中式存储，通常是为多个处理机共享 • 分布式存储，通常是各个处理机私有的

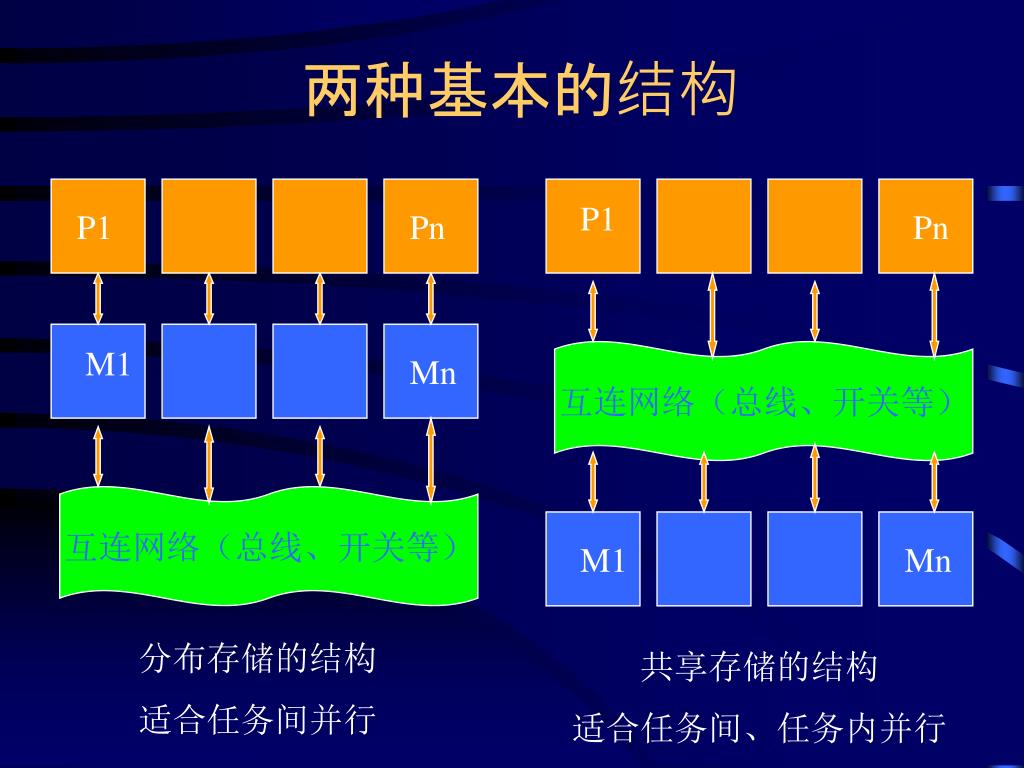

两种基本的结构 P1 P1 Pn Pn M1 互连网络（总线、开关等） Mn 互连网络（总线、开关等） M1 Mn 分布存储的结构适合任务间并行共享存储的结构适合任务间、任务内并行

并行处理的过程：矩阵乘法 A B C A1 C1 C2 A2 X = A3 C3 A4 C4 • A  B = C的过程可分为四个独立的部分： Ai  B = Ci，i = 1, 2, 3, 4 • 每部分包含的运算可由一台处理机单独完成 • 在集中存储的系统中，同时访问B会导致冲突 • 在分布存储的系统中，B的分散存储会导致通信

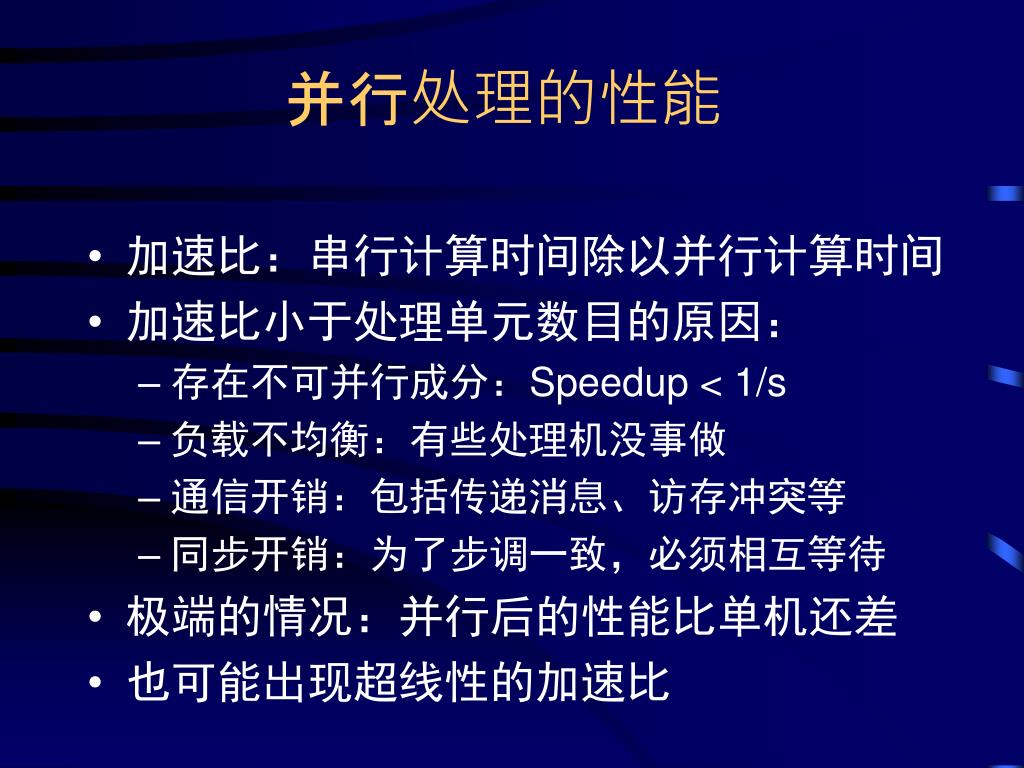

并行处理的性能 • 加速比：串行计算时间除以并行计算时间 • 加速比小于处理单元数目的原因： • 存在不可并行成分：Speedup < 1/s • 负载不均衡：有些处理机没事做 • 通信开销：包括传递消息、访存冲突等 • 同步开销：为了步调一致，必须相互等待 • 极端的情况：并行后的性能比单机还差 • 也可能出现超线性的加速比

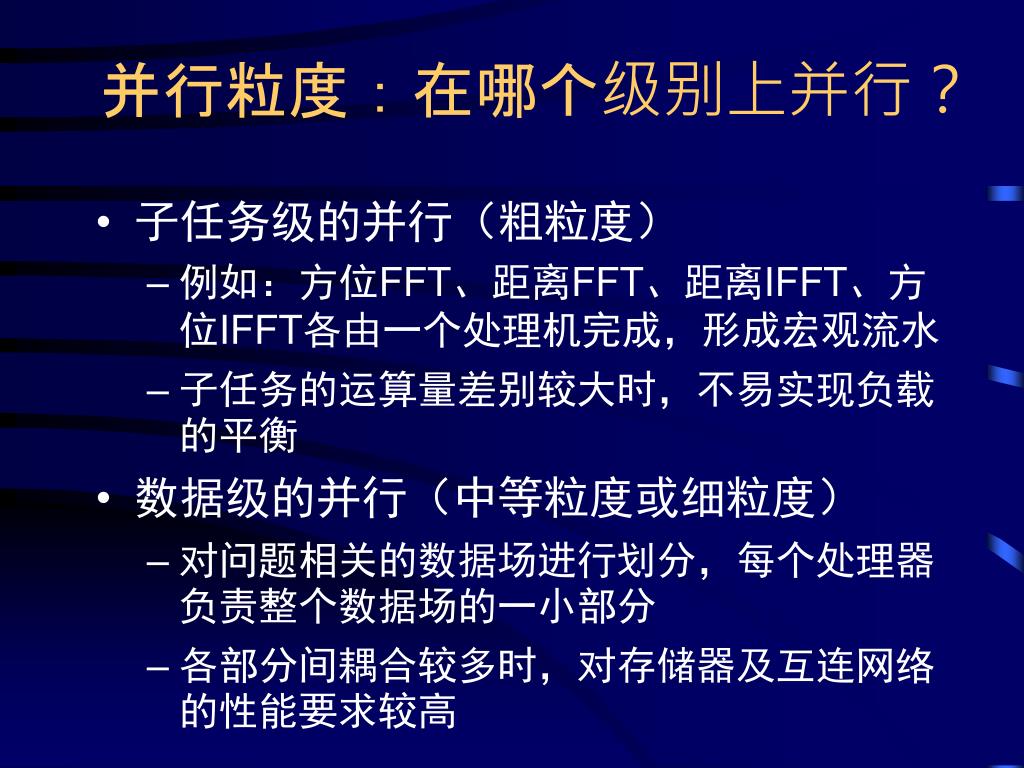

并行粒度：在哪个级别上并行？ • 子任务级的并行（粗粒度） • 例如：方位FFT、距离FFT、距离IFFT、方位IFFT各由一个处理机完成，形成宏观流水 • 子任务的运算量差别较大时，不易实现负载的平衡 • 数据级的并行（中等粒度或细粒度） • 对问题相关的数据场进行划分，每个处理器负责整个数据场的一小部分 • 各部分间耦合较多时，对存储器及互连网络的性能要求较高

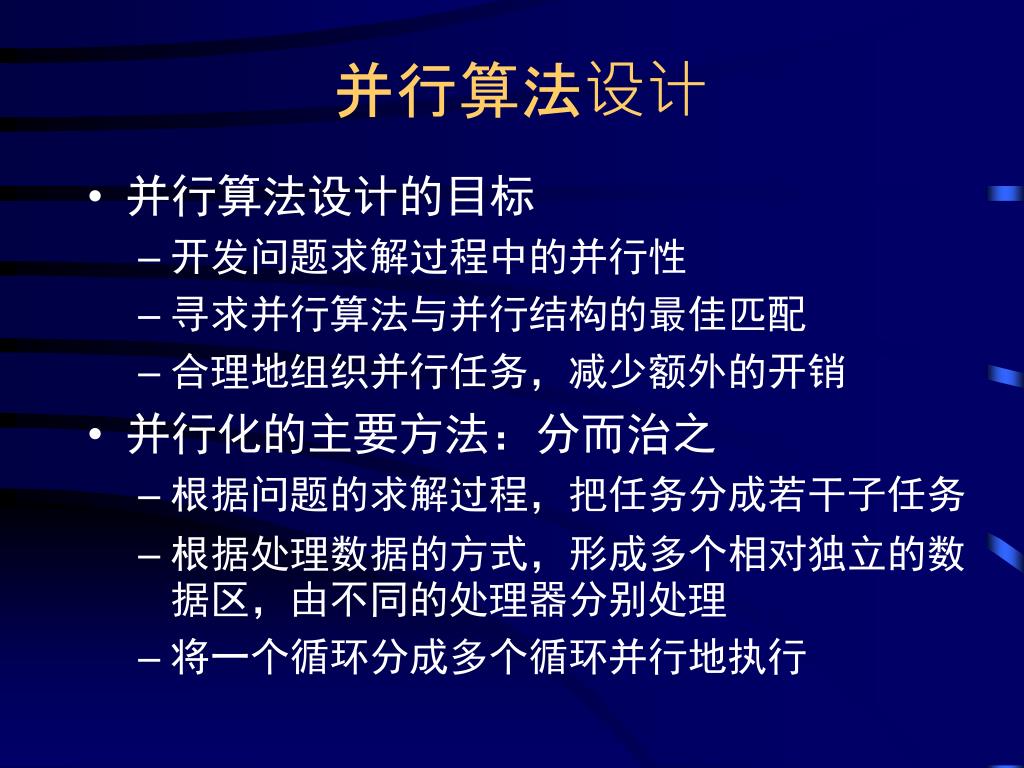

并行算法设计 • 并行算法设计的目标 • 开发问题求解过程中的并行性 • 寻求并行算法与并行结构的最佳匹配 • 合理地组织并行任务，减少额外的开销 • 并行化的主要方法：分而治之 • 根据问题的求解过程，把任务分成若干子任务 • 根据处理数据的方式，形成多个相对独立的数据区，由不同的处理器分别处理 • 将一个循环分成多个循环并行地执行

并行计算机设计程序的三种方式 • 串行程序的自动并行化 • 用户提供常规的串行程序，编译器完成并行化 • 由于编译器能力有限，只对部分应用有效 • 使用全新的并行语言：函数型、数据流等 • 已有应用程序需要全部改写 • 新语言的实现效率有待进一步提高 • 串行语言+并行化扩充 • 增加支持并行性开发与通信同步的库调用 • 增加新的语言成分，如数组运算、并行循环等 • SPMD (Single Program Multiple Data)编程模式

高性能计算机的 体系结构与程序优化
