  1. persentase KOMPUTER D I S U S U N OLEH : ELYANA NASUTION LELA KUSTIA MAULIDA WIDYA PRATIWI MULIA SARAH ANGGILIA ANNISA ELIZA

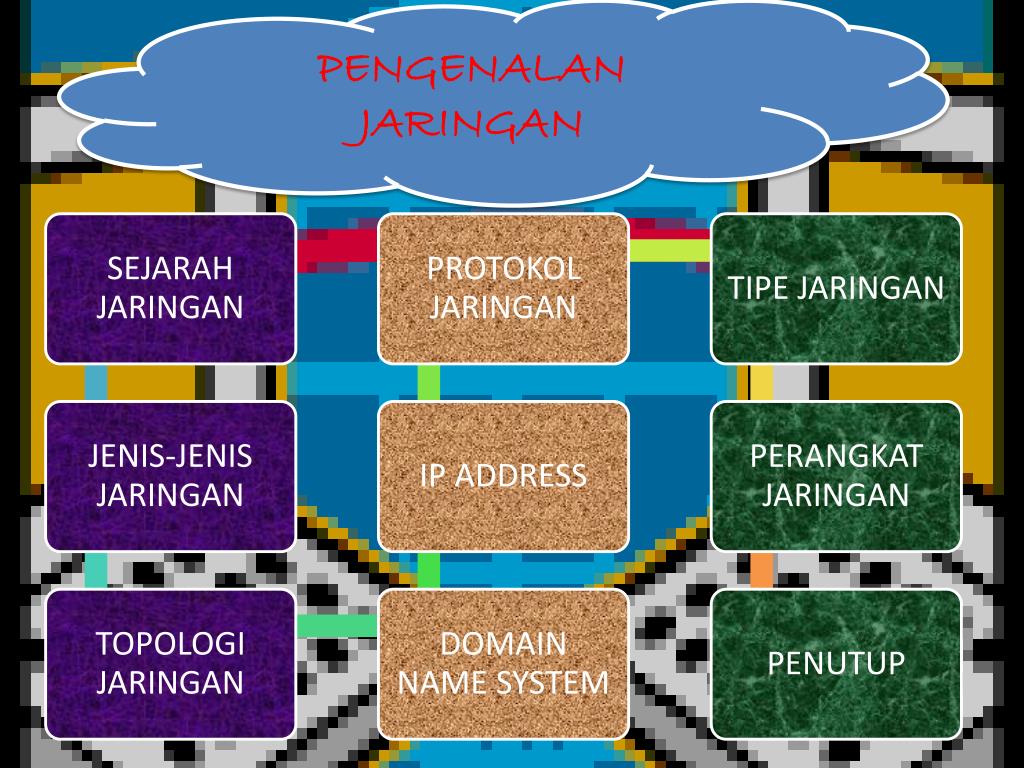

  2. PENGENALAN JARINGAN

  3. SEJARAH JARINGAN Sejarahjaringankomputerbermuladarilahirnyakonsepjaringankomputerpadatahun1940-an diAmerika yang digagasolehsebuahproyekpengembangankomputer MODEL I dilaboratorium Bell dan group risetUniversitas Harvard yang dipimpinprofesor Howard Aiken. Kemudianditahun 1950-an ketikajeniskomputermulaiberkembangsampaiterciptanya super komputer, makasebuahkomputerharusmelayanibeberapatempat yang tersedia (terminal), untukituditemukankonsepdistribusiprosesberdasarkanwaktu yang dikenaldengannamaTSS (Time Sharing System).

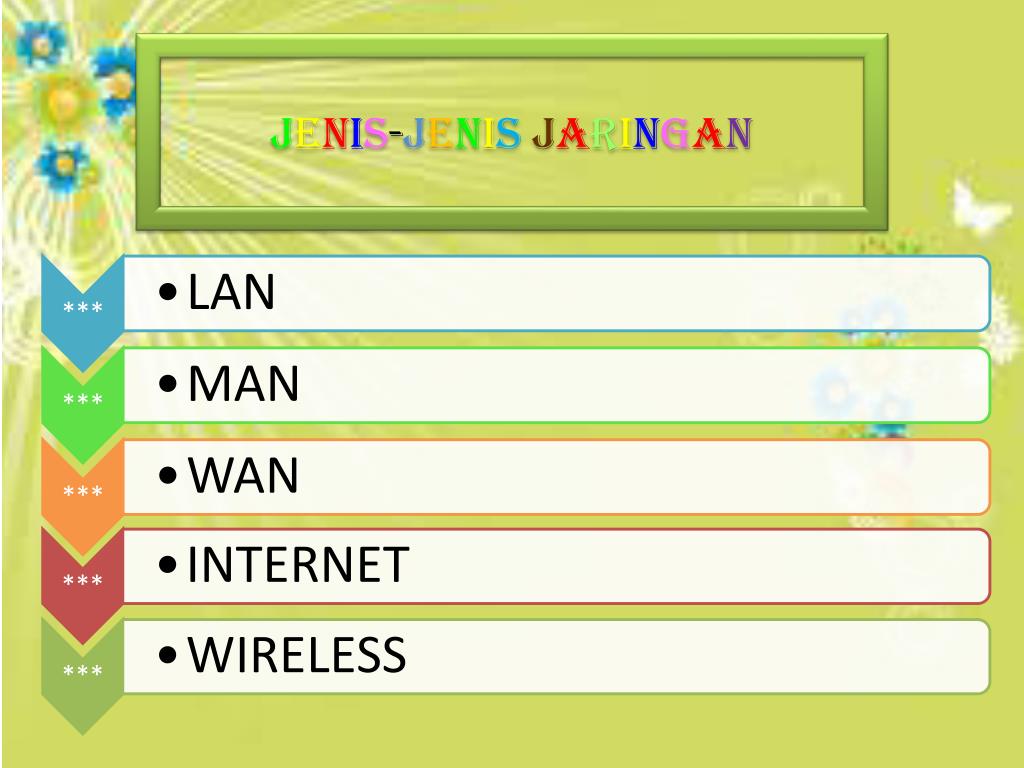

  4. JENIS-JENISJARINGAN

  5. LAN • Jaringanlokalataujaringan private yang adadalamsatugedungataudalamsaturuangan

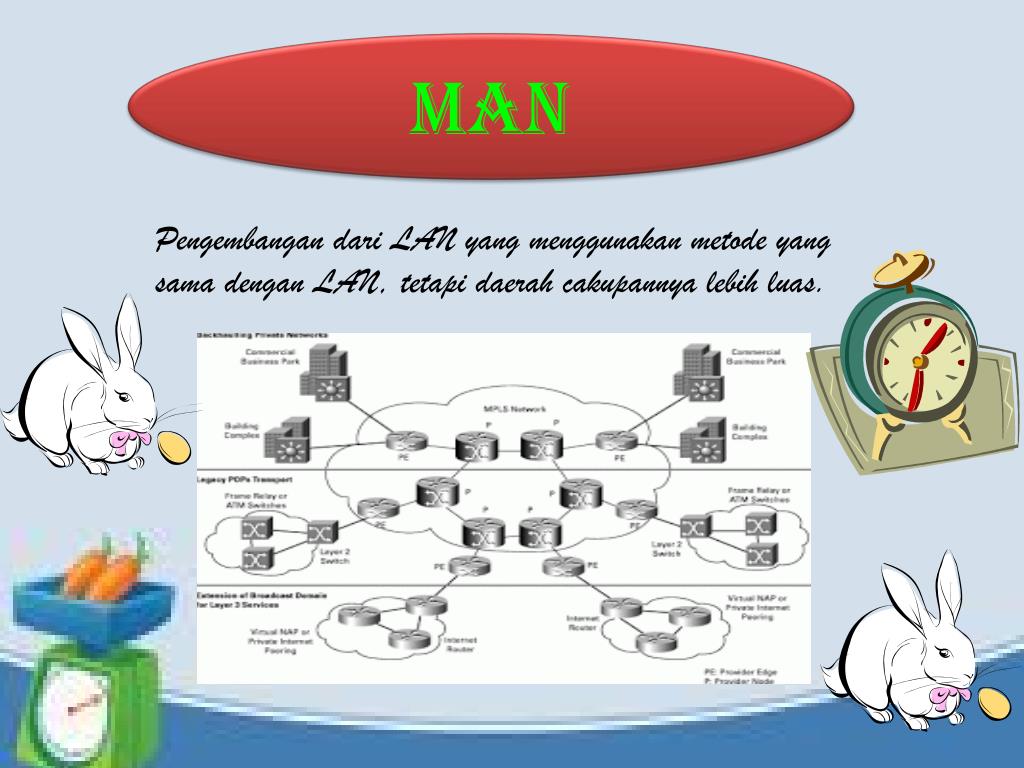

  6. MAN Pengembangandari LAN yang menggunakanmetode yang samadengan LAN, tetapidaerahcakupannyalebihluas.

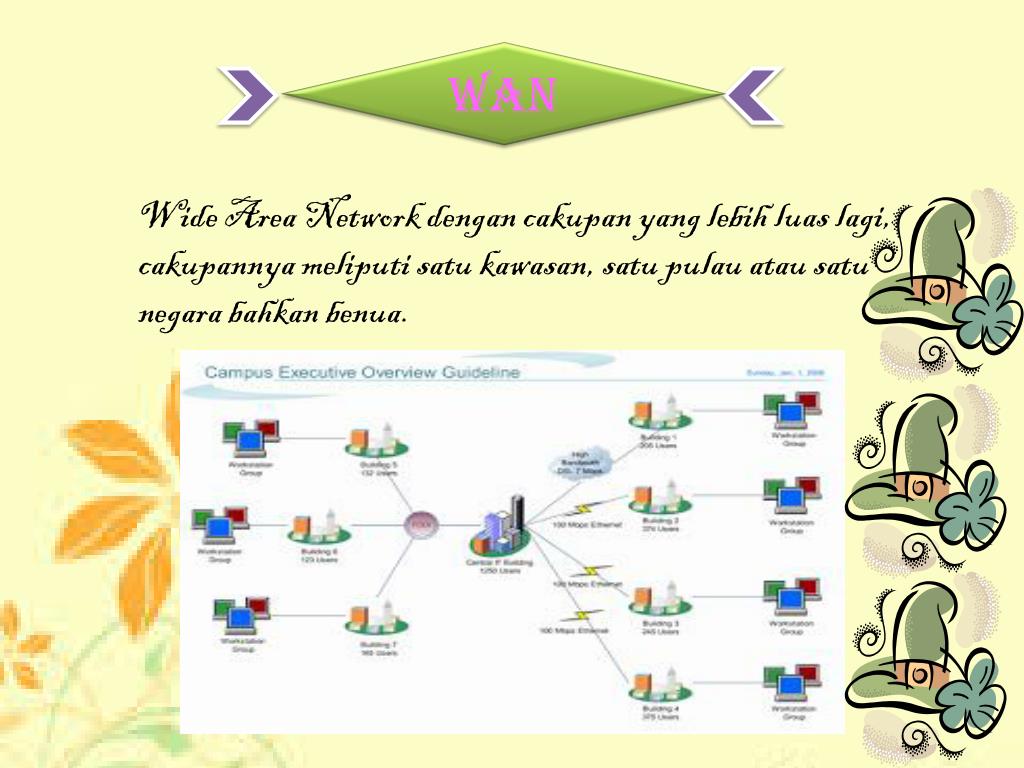

  7. WAN Wide Area Network dengancakupan yang lebihluaslagi, cakupannyameliputisatukawasan, satupulauatausatunegarabahkanbenua.

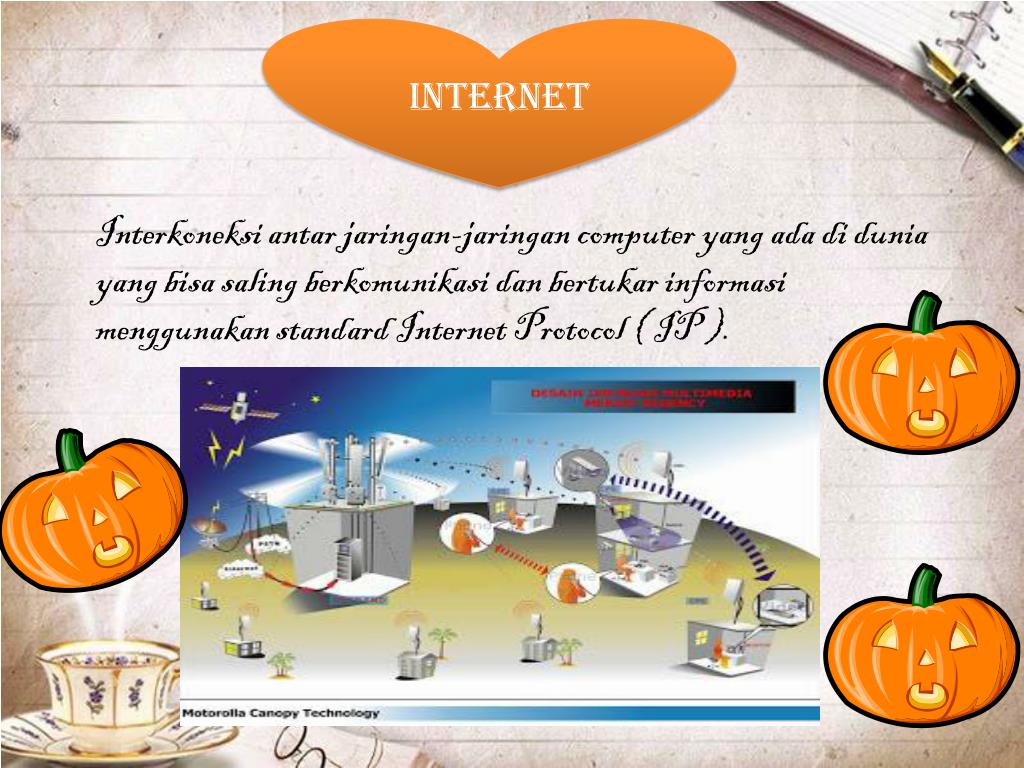

  8. INTERNET Interkoneksiantarjaringan-jaringan computer yang adadidunia yang bisasalingberkomunikasidanbertukarinformasimenggunakan standard Internet Protocol ( IP ).

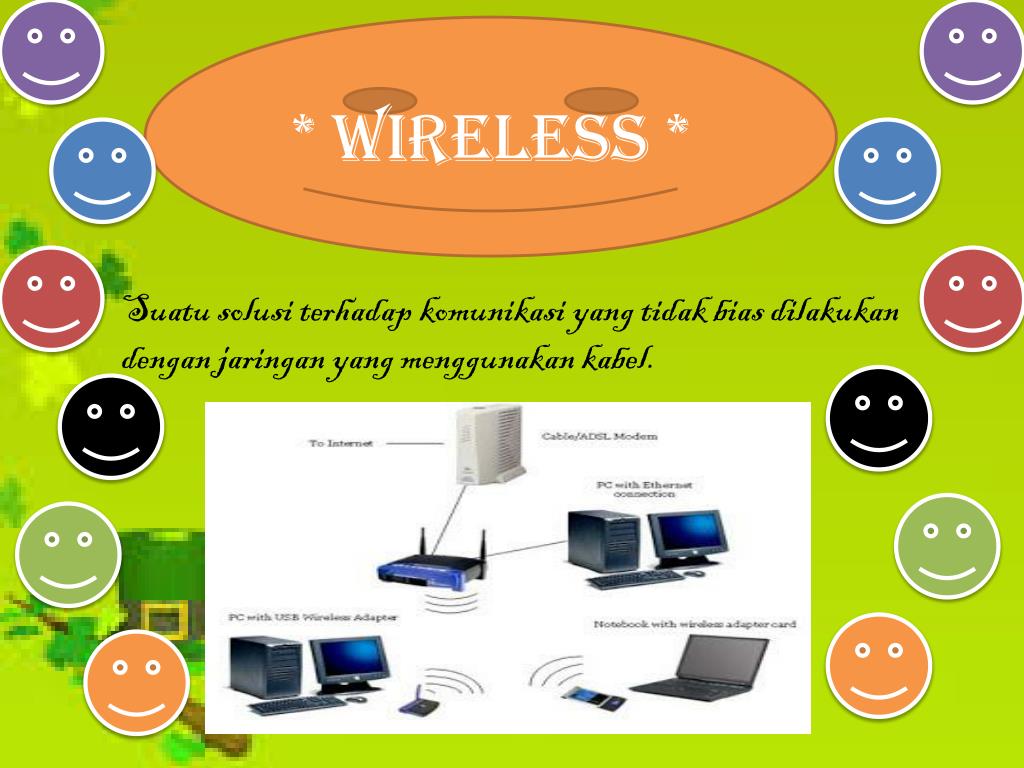

  9. * WIRELESS * Suatusolusiterhadapkomunikasi yang tidak bias dilakukandenganjaringan yang menggunakankabel.

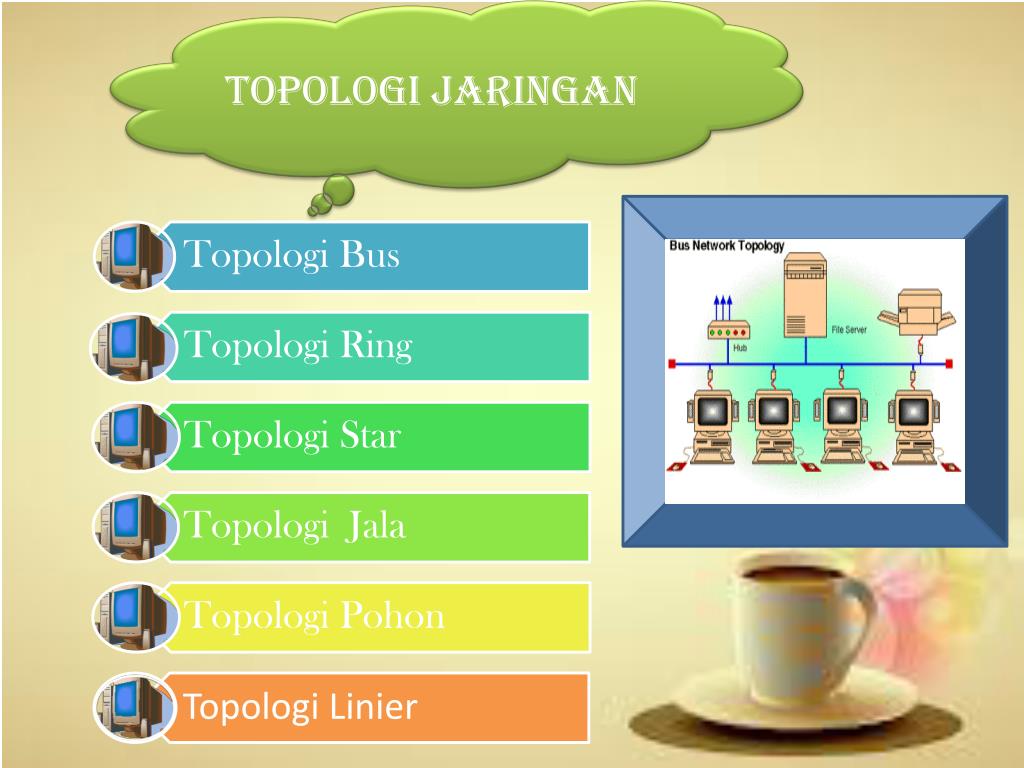

  10. TOPOLOGI JARINGAN

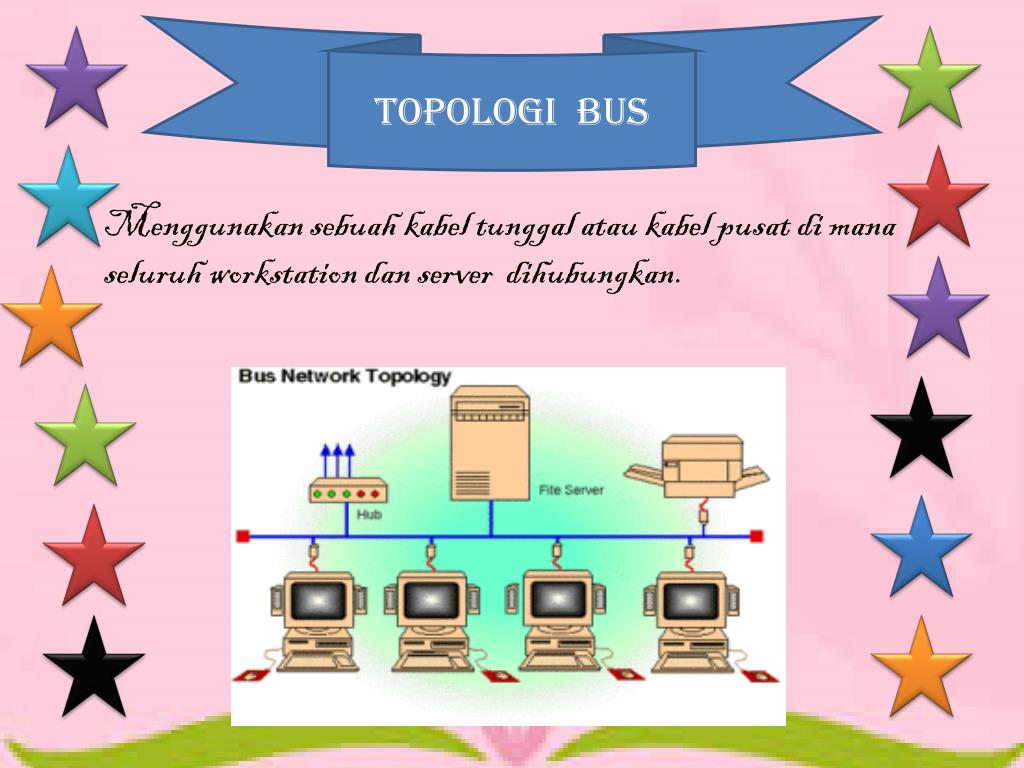

  11. TOPOLOGI BUS Menggunakansebuahkabeltunggalataukabelpusatdimanaseluruh workstation dan server dihubungkan.

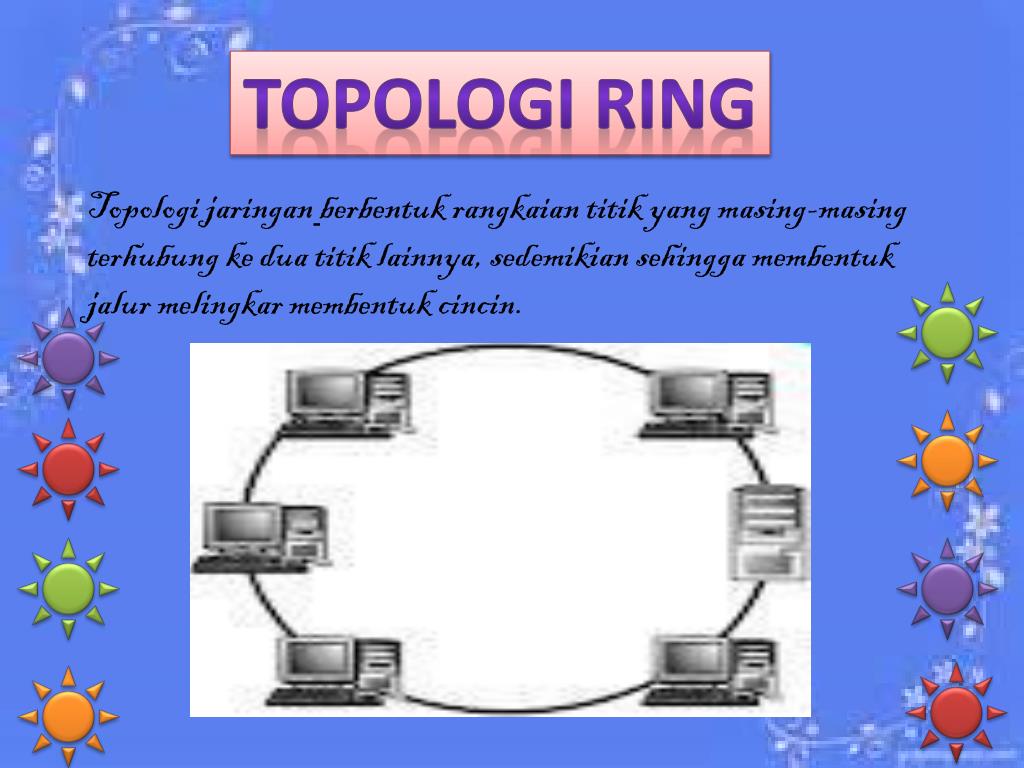

  12. TOPOLOGI RING Topologi jaringanberbentuk rangkaian titik yang masing-masing terhubung ke dua titik lainnya, sedemikian sehingga membentuk jalur melingkar membentuk cincin.

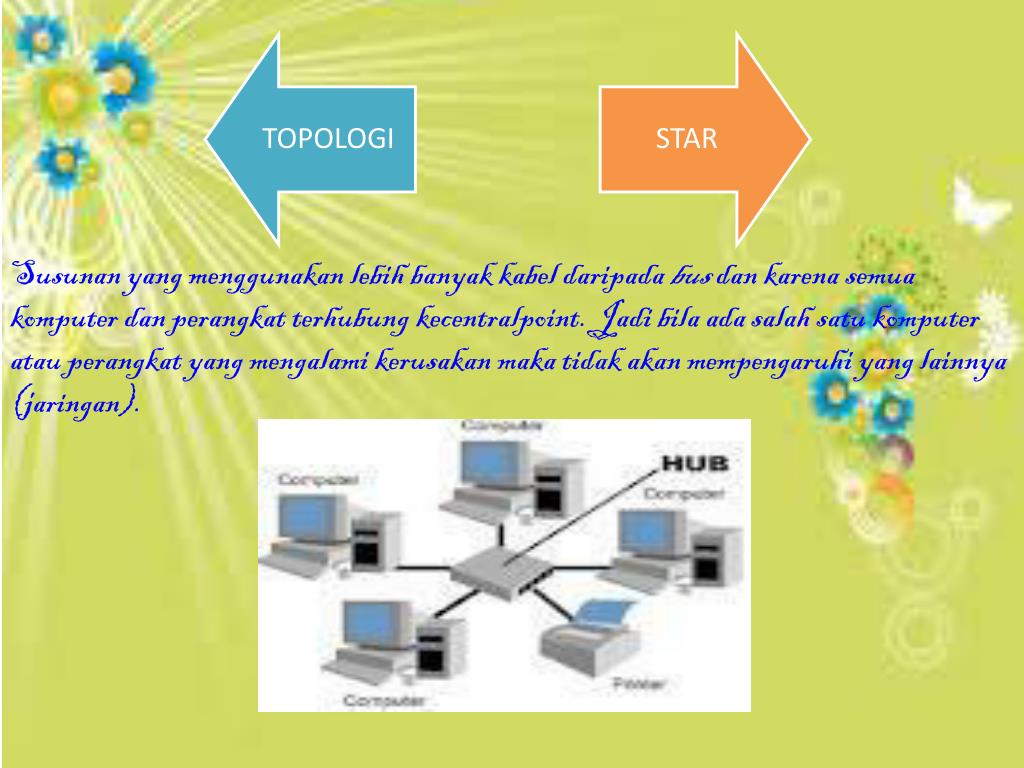

  13. Susunan yang menggunakanlebihbanyakkabeldaripadabusdankarenasemuakomputerdanperangkatterhubungkecentralpoint.Jadibilaadasalahsatukomputeratauperangkat yang mengalamikerusakanmakatidakakanmempengaruhi yang lainnya (jaringan).

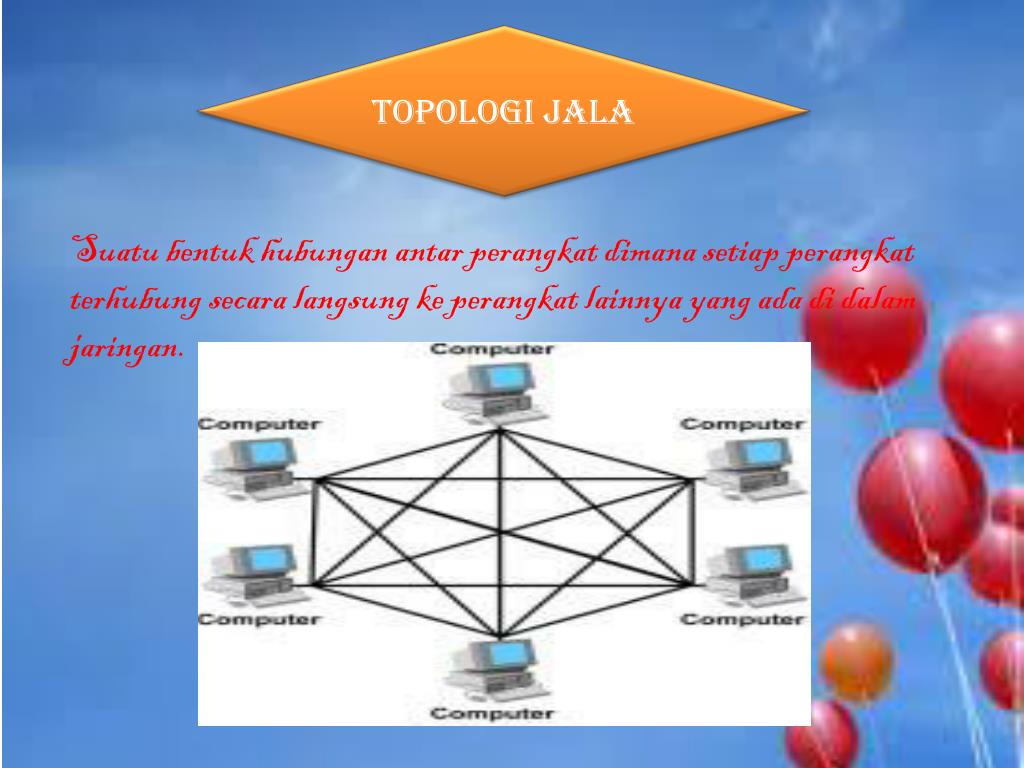

  14. TOPOLOGI JALA Suatubentukhubunganantarperangkatdimanasetiapperangkatterhubungsecaralangsungkeperangkatlainnya yang adadidalamjaringan.

  15. TOPOLOGI POHON Topologipohonataudisebutjugatopologihirarkidanbisajugadisebuttopologibertingkatmerupakantopologi yang bisadigunakanpadajaringandidalamruangankantor yang bertingkat.

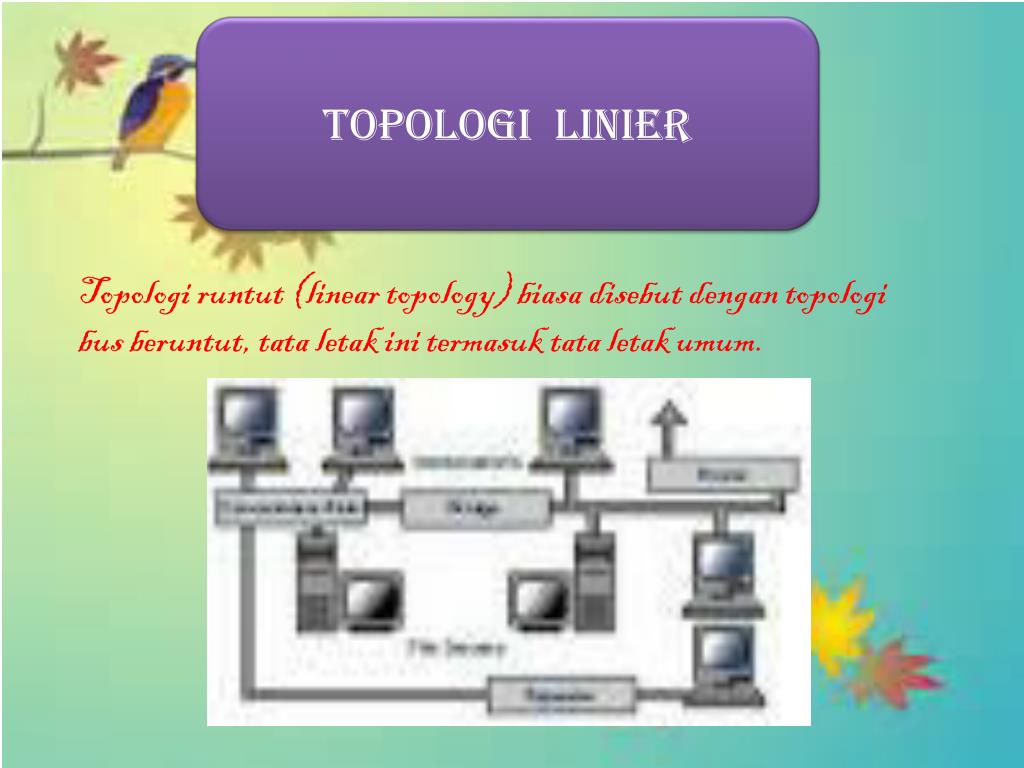

  16. TOPOLOGI LINIER Topologiruntut (linear topology) biasadisebutdengantopologi bus beruntut, tataletakinitermasuktataletakumum.

  17. KEUNTUNGAN DAN KELEBIHAN TOPOLOGI BUS [+]- Pengembanganjaringanataupenambahan workstation barudapatdilakukandenganmudahtanpamengganggu workstation lain.- Hematkabel.- Layout kabelsederhana.[-]- Bilaterdapatgangguandisepanjangkabelpusatmakakeseluruhanjaringanakanmengalamigangguan.- Kepadatanpadajalurlalulintas.- Diperlukan Repeater untukjarakjauh.

  18. KELEBIHAN DAN KEKURANGAN TOPOLOGI RING [+]- Mudahuntukdirancangdandiimplementasikan- Memilikiperforma yang lebihbaikketimbangtopologi bus, bahkanuntukaliran data yang beratsekalipun.- Mudahuntukmelakukankonfigurasiulangdaninstalasiperangkatbaru.- Tidakakanterjaditabrakanpengiriman data (collision), karenapadasatuwaktuhanyasatu node yang dapatmengirimkan data[-]- Pekakesalahan, sehinggajikaterdapatgangguandisuatu node mengakibatkanterganggunyaseluruhjaringan. Namunhalinidapatdiantisipasidenganmenggunakancincinganda (dual ring).- LebihsulituntukdikonfigurasiketimbahngTopologibintang- Dapatterjadi collision[duapaket data tercampur]- Diperlukanpenanganandanpengelolaankhususbandles

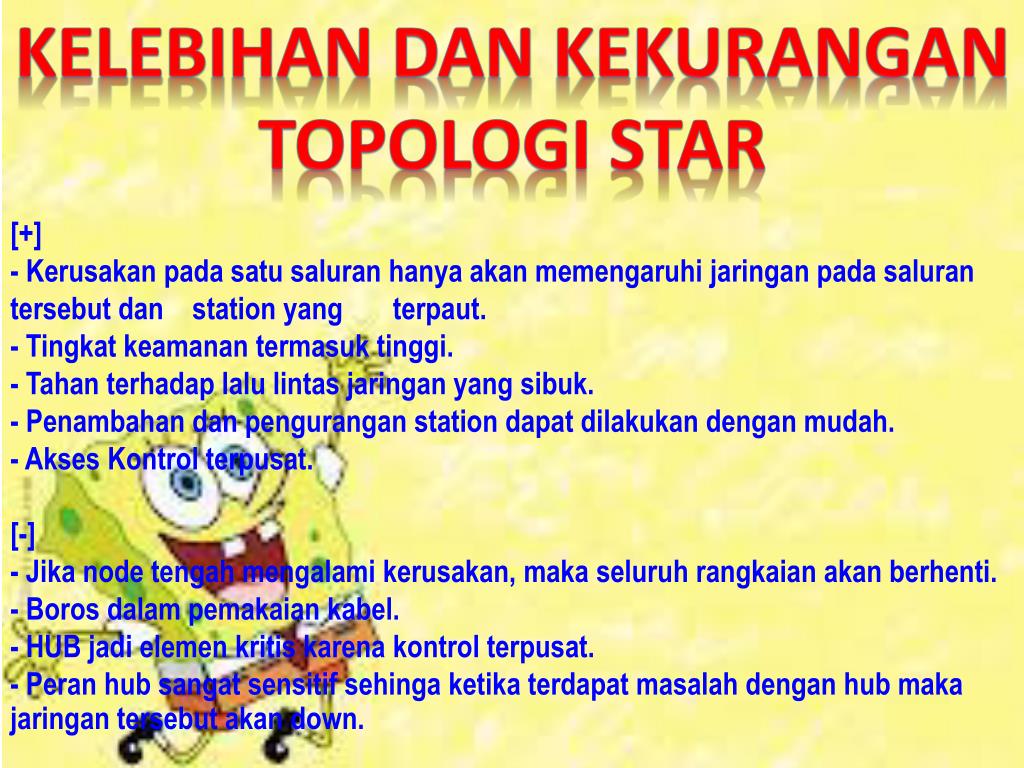

  19. KELEBIHAN DAN KEKURANGAN TOPOLOGI STAR [+]- Kerusakanpadasatusaluranhanyaakanmemengaruhijaringanpadasalurantersebutdan station yang       terpaut.- Tingkat keamanantermasuktinggi.- Tahanterhadaplalulintasjaringan yang sibuk.- Penambahandanpengurangan station dapatdilakukandenganmudah.- AksesKontrolterpusat. [-]- Jika node tengahmengalamikerusakan, makaseluruhrangkaianakanberhenti.- Borosdalampemakaiankabel.- HUB jadielemenkritiskarenakontrolterpusat.- Peran hub sangatsensitifsehingaketikaterdapatmasalahdengan hub makajaringantersebutakan down.

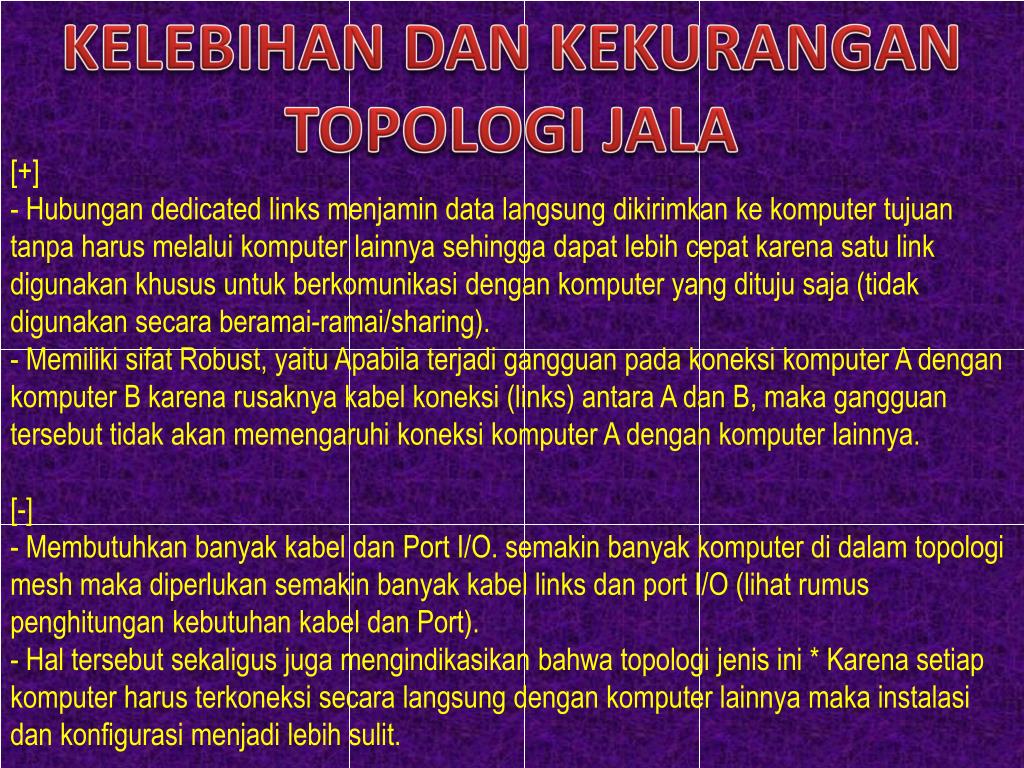

  20. KELEBIHAN DAN KEKURANGAN TOPOLOGI JALA [+]- Hubungan dedicated links menjamin data langsungdikirimkankekomputertujuantanpaharusmelaluikomputerlainnyasehinggadapatlebihcepatkarenasatu link digunakankhususuntukberkomunikasidengankomputer yang ditujusaja (tidakdigunakansecaraberamai-ramai/sharing).- Memilikisifat Robust, yaituApabilaterjadigangguanpadakoneksikomputer A dengankomputer B karenarusaknyakabelkoneksi (links) antara A dan B, makagangguantersebuttidakakanmemengaruhikoneksikomputer A dengankomputerlainnya. [-]- Membutuhkanbanyakkabeldan Port I/O. semakinbanyakkomputerdidalamtopologi mesh makadiperlukansemakinbanyakkabel links dan port I/O (lihatrumuspenghitungankebutuhankabeldan Port).- Hal tersebutsekaligusjugamengindikasikanbahwatopologijenisini * Karenasetiapkomputerharusterkoneksisecaralangsungdengankomputerlainnyamakainstalasidankonfigurasimenjadilebihsulit.

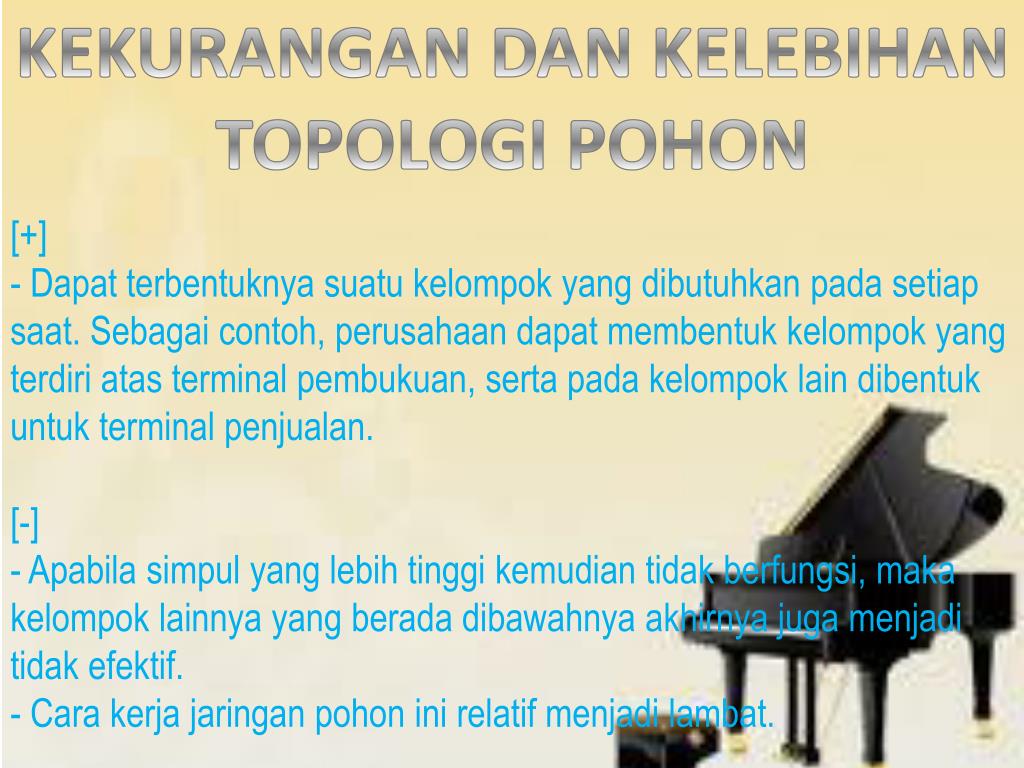

  21. KEKURANGAN DAN KELEBIHAN TOPOLOGI POHON [+]- Dapatterbentuknyasuatukelompok yang dibutuhkanpadasetiapsaat. Sebagaicontoh, perusahaandapatmembentukkelompok yang terdiriatas terminal pembukuan, sertapadakelompok lain dibentukuntuk terminal penjualan. [-] - Apabilasimpul yang lebihtinggikemudiantidakberfungsi, makakelompoklainnya yang beradadibawahnyaakhirnyajugamenjaditidakefektif. - Cara kerjajaringanpohoninirelatifmenjadilambat.

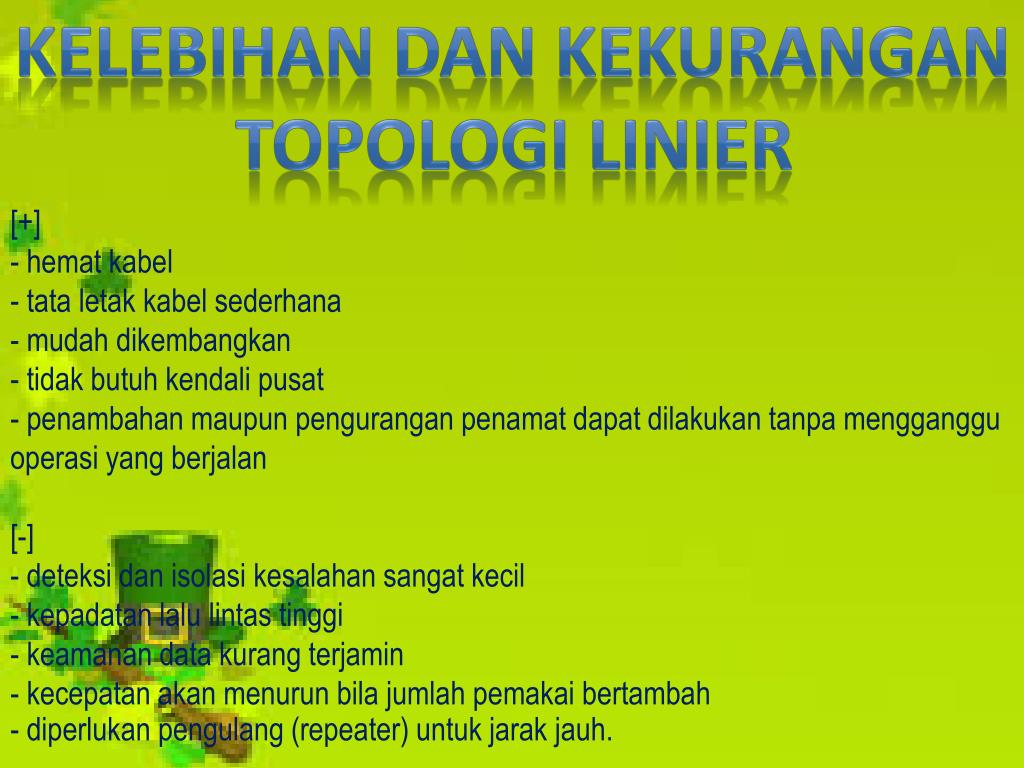

  22. KELEBIHAN DAN KEKURANGAN TOPOLOGI LINIER [+]- hematkabel- tataletakkabelsederhana- mudahdikembangkan- tidakbutuhkendalipusat- penambahanmaupunpenguranganpenamatdapatdilakukantanpamenggangguoperasi yang berjalan[-]- deteksidanisolasikesalahansangatkecil- kepadatanlalulintastinggi- keamanan data kurangterjamin- kecepatanakanmenurunbilajumlahpemakaibertambah- diperlukanpengulang (repeater) untukjarakjauh.

  23. Ip address IP Address adalahalamat yang diberikanpadajaringankomputerdanperalatan yang menggunakanprotokol TCP/IP. *Kelas-Kelas IP Address IP Address kelas A diberikanuntukjaringandenganjumlah host yang sangatbesar. IP Address kelas B biasanyadialokasikanuntukjaringanberukuransedangdanbesar. Pada IP Address kelas B, network ID ialah 16 bit pertama, sedangkan host ID ialah 16 bit berikutnya.

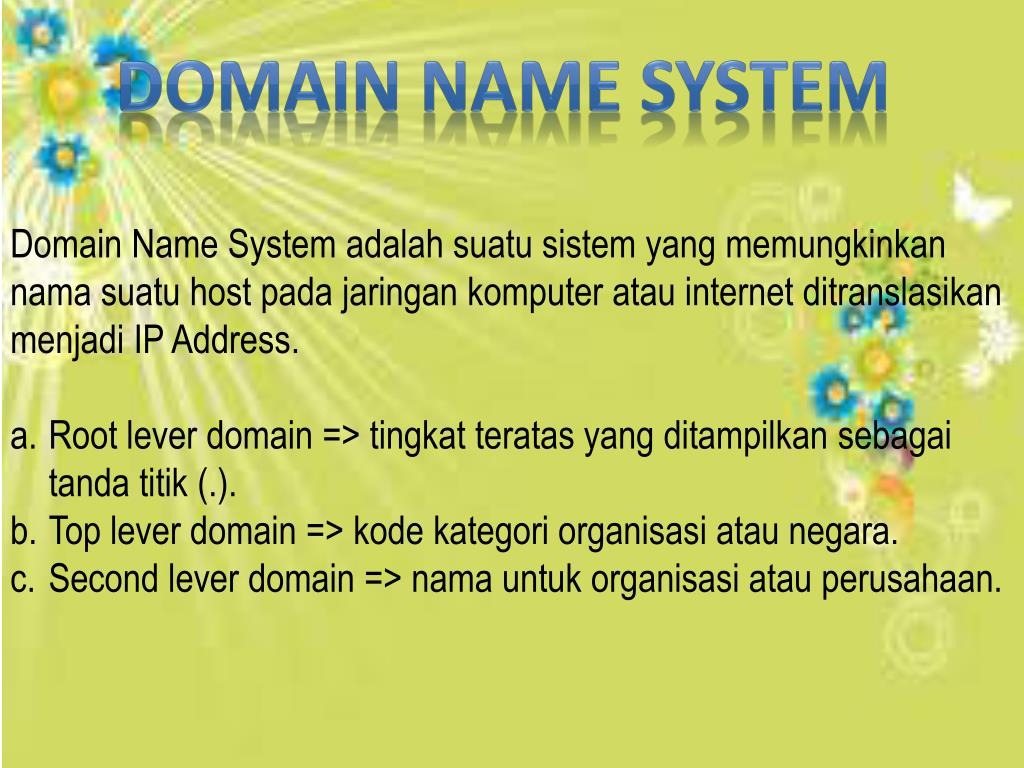

  24. Domain name system Domain Name System adalahsuatusistem yang memungkinkannamasuatu host padajaringankomputeratau internet ditranslasikanmenjadi IP Address. Root lever domain => tingkatteratas yang ditampilkansebagaitandatitik (.). Top lever domain => kodekategoriorganisasiataunegara. Second lever domain => namauntukorganisasiatauperusahaan.

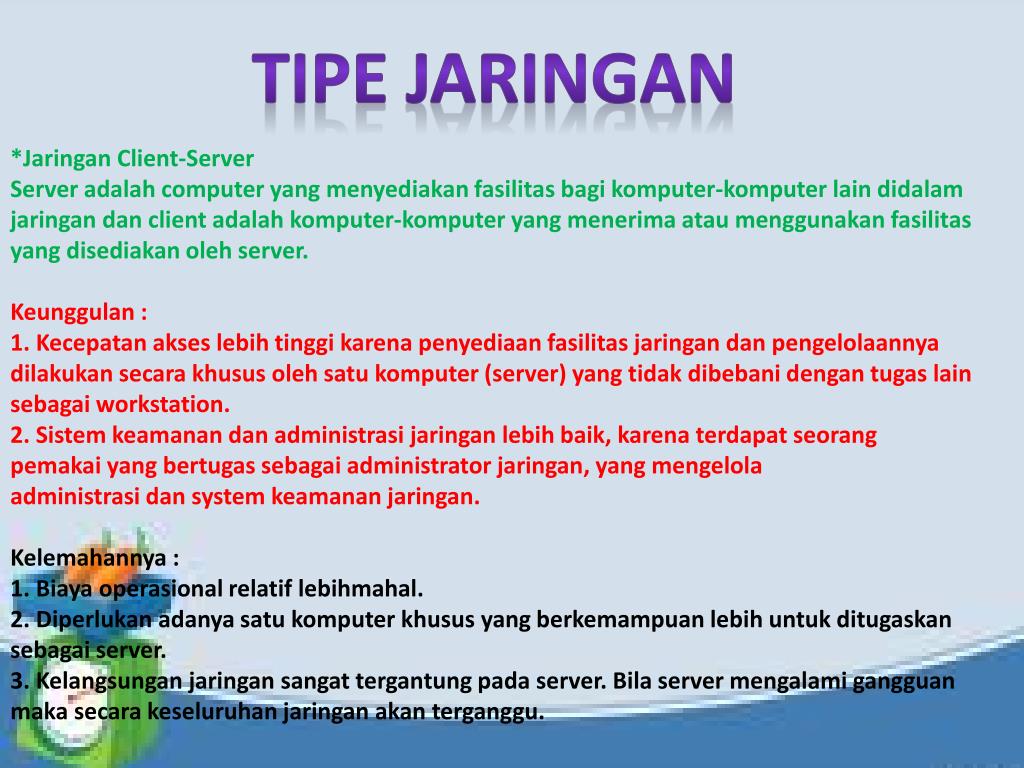

  25. TIPE JARINGAN *Jaringan Client-ServerServer adalah computer yang menyediakanfasilitasbagikomputer-komputer lain didalamjaringandan client adalahkomputer-komputer yang menerimaataumenggunakanfasilitas yang disediakanoleh server. Keunggulan :1. Kecepatanakseslebihtinggikarenapenyediaanfasilitasjaringandanpengelolaannyadilakukansecarakhususolehsatukomputer (server) yang tidakdibebanidengantugas lain sebagai workstation.2. Sistemkeamanandanadministrasijaringanlebihbaik, karenaterdapatseorangpemakai yang bertugassebagai administrator jaringan, yang mengelolaadministrasidan system keamananjaringan. Kelemahannya :1. Biayaoperasionalrelatiflebihmahal.2. Diperlukanadanyasatukomputerkhusus yang berkemampuanlebihuntukditugaskansebagai server.3. Kelangsunganjaringansangattergantungpada server. Bila server mengalamigangguanmakasecarakeseluruhanjaringanakanterganggu.

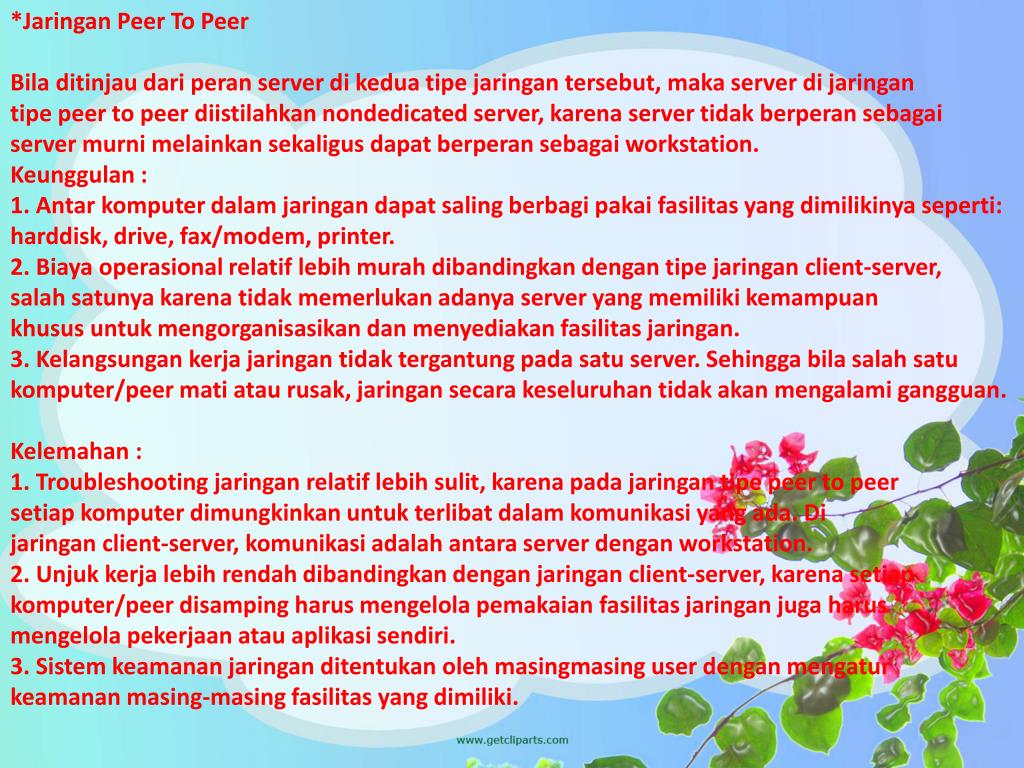

  26. *Jaringan Peer To Peer Biladitinjaudariperan server dikeduatipejaringantersebut, maka server dijaringantipe peer to peer diistilahkannondedicated server, karena server tidakberperansebagai server murnimelainkansekaligusdapatberperansebagai workstation.Keunggulan :1. Antarkomputerdalamjaringandapatsalingberbagipakaifasilitas yang dimilikinyaseperti: harddisk, drive, fax/modem, printer.2. Biayaoperasionalrelatiflebihmurahdibandingkandengantipejaringan client-server,salahsatunyakarenatidakmemerlukanadanya server yang memilikikemampuankhususuntukmengorganisasikandanmenyediakanfasilitasjaringan.3. Kelangsungankerjajaringantidaktergantungpadasatu server. Sehinggabilasalahsatukomputer/peer matiataurusak, jaringansecarakeseluruhantidakakanmengalamigangguan. Kelemahan :1. Troubleshooting jaringanrelatiflebihsulit, karenapadajaringantipe peer to peersetiapkomputerdimungkinkanuntukterlibatdalamkomunikasi yang ada. Dijaringan client-server, komunikasiadalahantara server dengan workstation.2. Unjukkerjalebihrendahdibandingkandenganjaringan client-server, karenasetiapkomputer/peer disampingharusmengelolapemakaianfasilitasjaringanjugaharusmengelolapekerjaanatauaplikasisendiri.3. Sistemkeamananjaringanditentukanolehmasingmasing user denganmengaturkeamananmasing-masingfasilitas yang dimiliki.

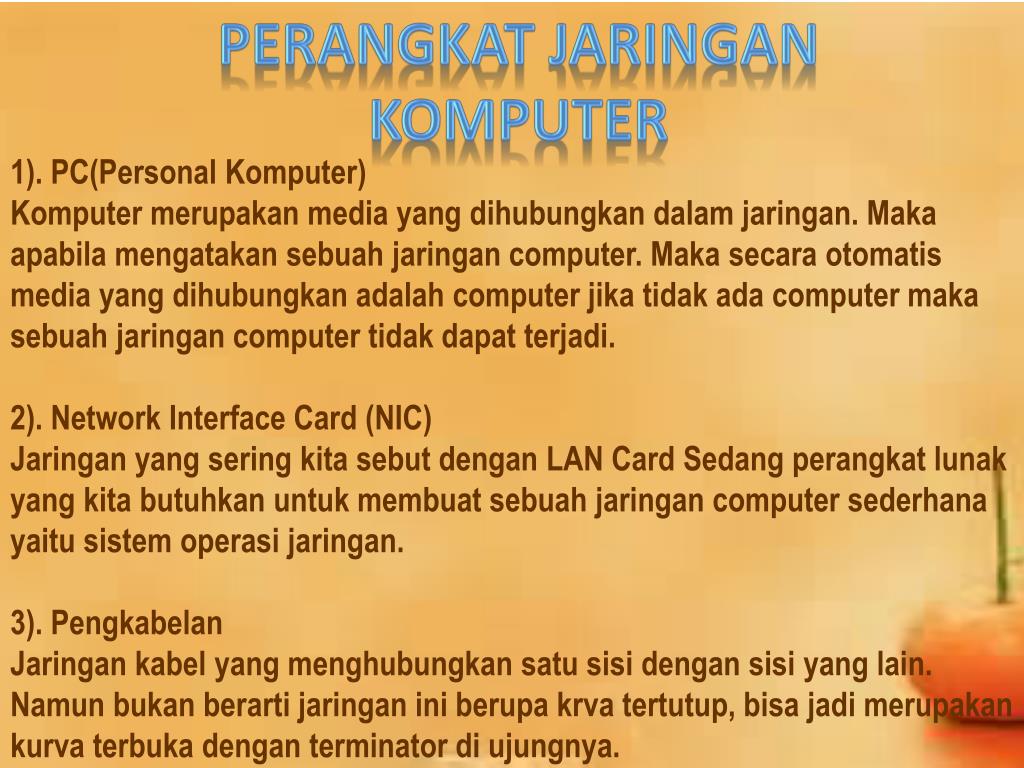

  27. PERANGKAT JARINGAN KOMPUTER 1). PC(Personal Komputer) Komputermerupakan media yang dihubungkandalamjaringan. Makaapabilamengatakansebuahjaringan computer. Makasecaraotomatis media yang dihubungkanadalah computer jikatidakada computer makasebuahjaringan computer tidakdapatterjadi. 2). Network Interface Card (NIC) Jaringan yang seringkitasebutdengan LAN Card Sedangperangkatlunak yang kitabutuhkanuntukmembuatsebuahjaringan computer sederhanayaitusistemoperasijaringan. 3). Pengkabelan Jaringankabel yang menghubungkansatusisidengansisi yang lain. Namunbukanberartijaringaniniberupakrvatertutup, bisajadimerupakankurvaterbukadengan terminator diujungnya.

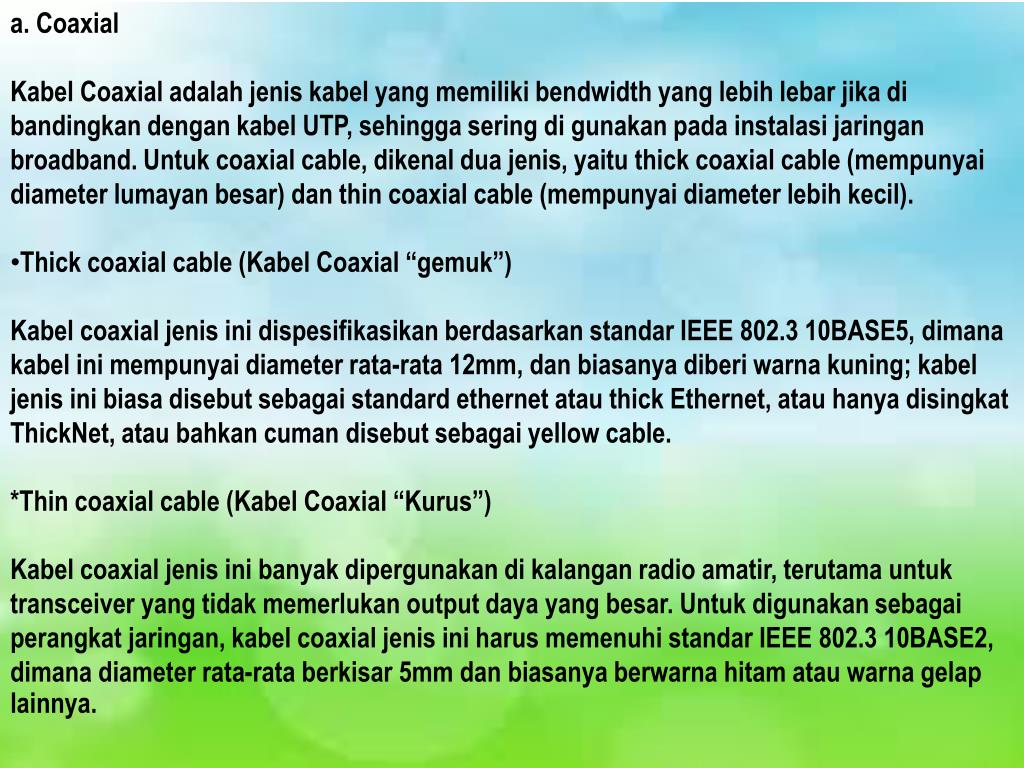

  28. a. CoaxialKabel Coaxial adalahjeniskabel yang memilikibendwidth yang lebihlebarjikadibandingkandengankabel UTP, sehinggaseringdigunakanpadainstalasijaringan broadband. Untuk coaxial cable, dikenalduajenis, yaitu thick coaxial cable (mempunyai diameter lumayanbesar) dan thin coaxial cable (mempunyai diameter lebihkecil). • Thick coaxial cable (Kabel Coaxial “gemuk”) Kabel coaxial jenisinidispesifikasikanberdasarkanstandar IEEE 802.3 10BASE5, dimanakabelinimempunyai diameter rata-rata 12mm, danbiasanyadiberiwarnakuning; kabeljenisinibiasadisebutsebagai standard ethernetatau thick Ethernet, atauhanyadisingkatThickNet, ataubahkancumandisebutsebagai yellow cable. • *Thin coaxial cable (Kabel Coaxial “Kurus”) Kabel coaxial jenisinibanyakdipergunakandikalangan radio amatir, terutamauntuk transceiver yang tidakmemerlukan output daya yang besar. Untukdigunakansebagaiperangkatjaringan, kabel coaxial jenisiniharusmemenuhistandar IEEE 802.3 10BASE2, dimana diameter rata-rata berkisar 5mm danbiasanyaberwarnahitamatauwarnagelaplainnya.

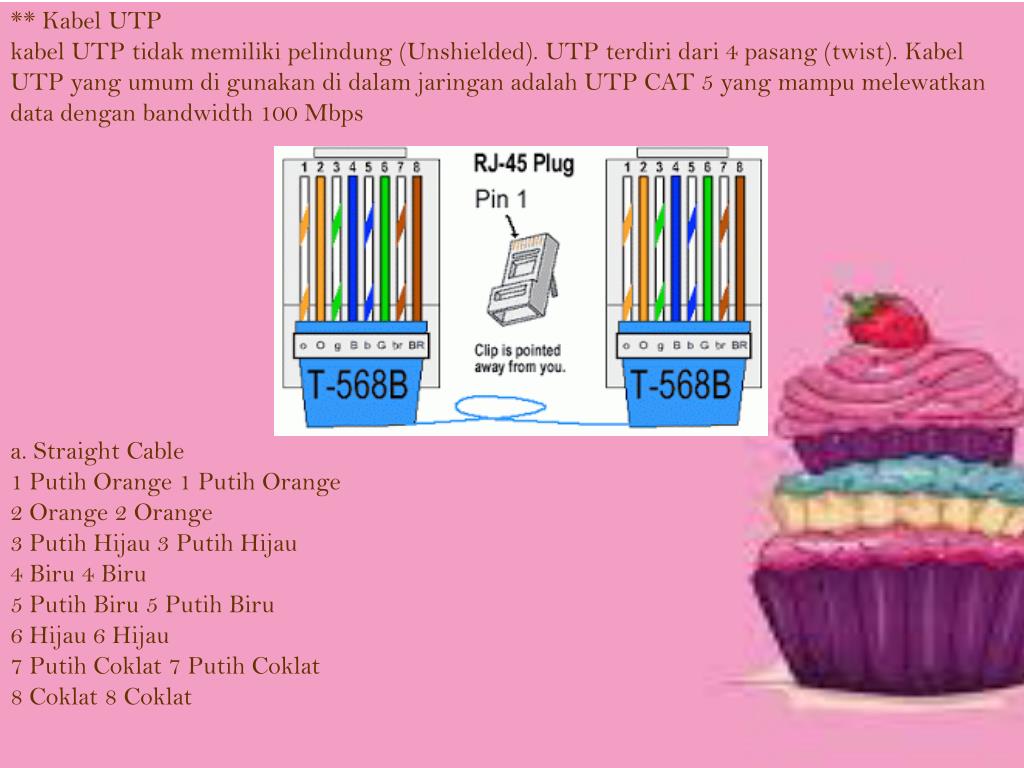

  29. ** Kabel UTPkabel UTP tidakmemilikipelindung (Unshielded). UTP terdiridari 4 pasang (twist). Kabel UTP yang umumdigunakandidalamjaringanadalah UTP CAT 5 yang mampumelewatkan data dengan bandwidth 100 Mbps a. Straight Cable1 Putih Orange 1 Putih Orange2 Orange 2 Orange3 PutihHijau 3 PutihHijau4 Biru 4 Biru5 PutihBiru 5 PutihBiru6 Hijau 6 Hijau7 PutihCoklat 7 PutihCoklat8 Coklat 8 Coklat

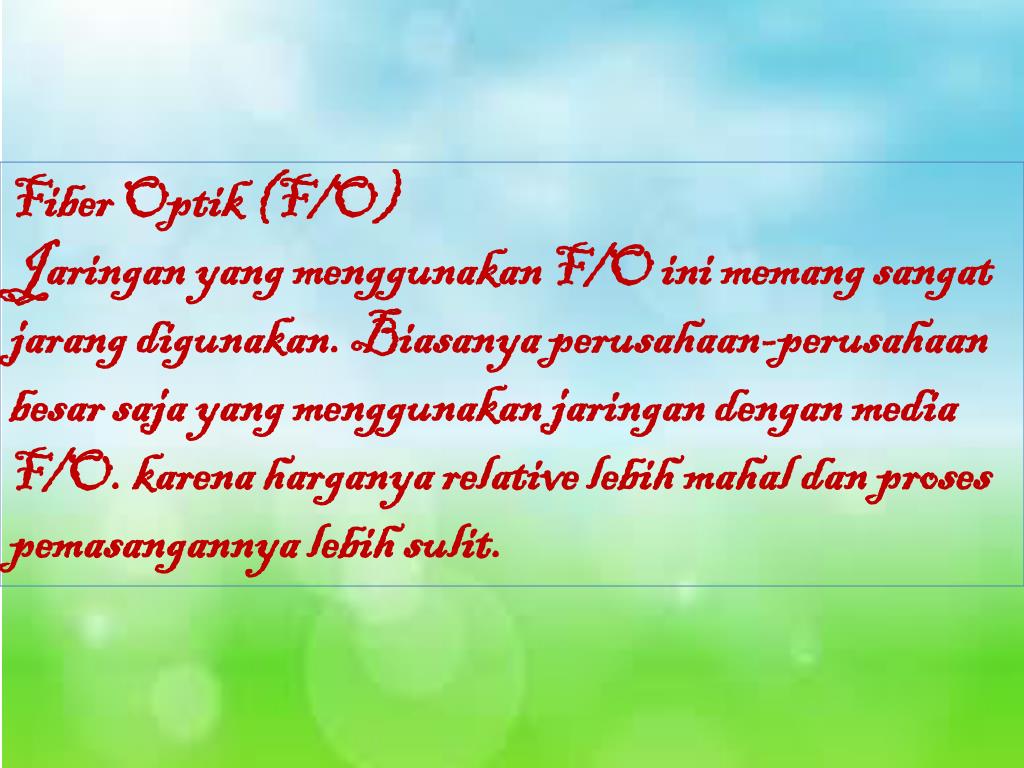

  30. Fiber Optik (F/O) Jaringan yang menggunakan F/O inimemangsangatjarangdigunakan. Biasanyaperusahaan-perusahaanbesarsaja yang menggunakanjaringandengan media F/O. karenaharganya relative lebihmahaldanprosespemasangannyalebihsulit.

  31. Sekiandanterimakasih
