Masurarea temperaturilor

MASURAREA TEMPERATURILOR

Prof. Dr. Ing. Andrei Szuder

Tel. 40.2.1.4112604

Fax. 40.2.1.4112687

www.labsmn.pub.ro

[email protected]

A.SZUDER


Masurarea temperaturilor

V = Vo(1+T)

Scală

Capilar

Rezervor

Termometre

A.SZUDER


Masurarea temperaturilor

Termometru

rezistiv

Termometru

inductiv

Termometru

capacitiv

Termometre

A.SZUDER


Masurarea temperaturilor

lo

l1 = l01T

l2 = l02T

l

Măsurarea temperaturilor

cu lamelă bimetal

A.SZUDER


Masurarea temperaturilor

Termometre cu dilatare de gaz

Tub Bourdon

Capilar

Element sensibil

P=R/V x T

PV = nRT

A.SZUDER


Termocouple seebeck

Termocouple- Seebeck

Metal A

DVAB = aDTabs

DVAB

DTabs

Metal B

Două fire din metale diferite cuplate la ambele capete

şi încălzite la unul din capete produc un curent continuu a

cărui tensiune electromotoare este funcţie de temperatura

de la “ joncţiunea caldă” şi de natura celor două metale.

Thomas Seebeck - 1821.

A.SZUDER


Masurarea temperaturilor

Joncţiune caldă

Joncţiune rece

Coeficientul lui Seebeck

Termocuple - Principiul de funcţionare

  • Efectul Peletier

  • t.e.m - joncţiunea a 2 materiale diferite

  • Efectul Thomson

  • t.e.m = f() în acelaşi material

  • Efectul Seebeck

  • t.e.m = f(, materiale diferite)

A.SZUDER


Masurarea temperaturilor

Instrument de măsură

Cablu de compensare

Termocuple

A.SZUDER


Masurarea temperaturilor

Termocuple - tipuri

T.E.M în m V

Temperatura în grade C

A.SZUDER


Masurarea temperaturilor

Instrument de măsură

Gheaţă topită

Termocuple - etalonare

A.SZUDER


Termorezisten e rtd

Termorezistenţe - RTD

A.SZUDER


Resistivit atea metalelor

RESISTIVITATEA Metalelor

  • Rezistivitatea metalelor variază proporţional şi în acest sens cu variaţia temperaturii.

  • Erorile de măsurare sunt minime când valoarea nominală a termorezistenţei este mare. Termorezistenţele au rezistivitate mare..

Aur Au 13.00

ArgintAg 8.8

CupruCu 9.26

Platină Pt 59.00

Wolfram w 30.00

Nichel Ni 6.00

A.SZUDER


Traductor termorezistiv rtd din platin

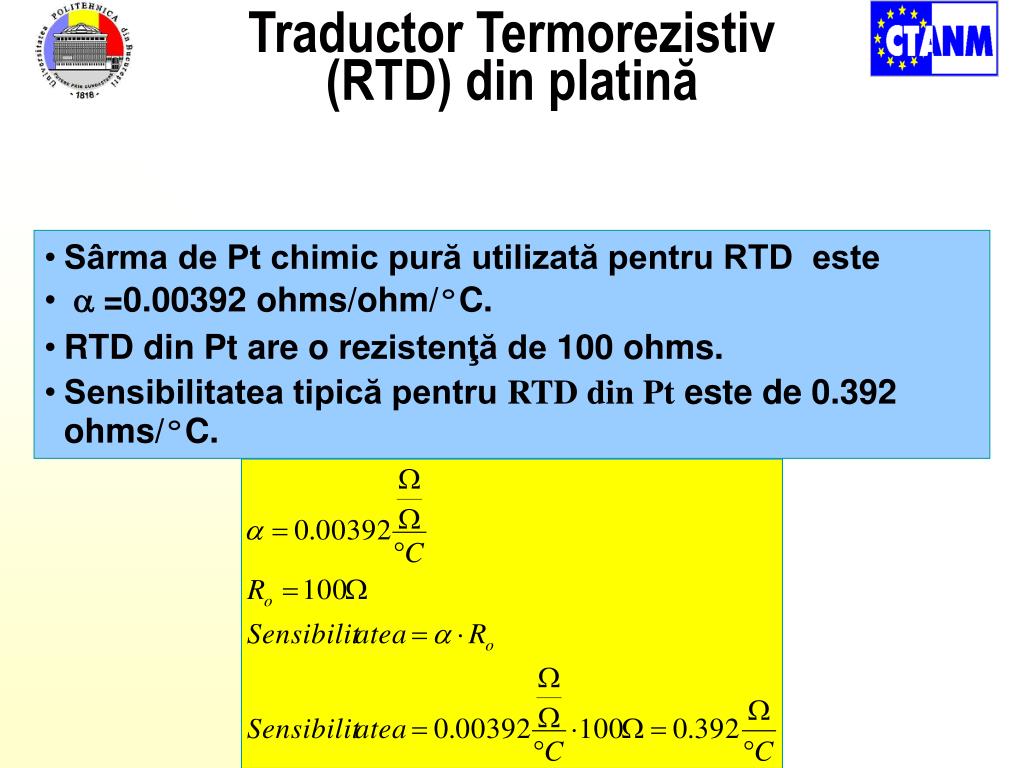

Traductor Termorezistiv (RTD)din platină

  • Sârma de Pt chimic pură utilizată pentru RTD este

  • a =0.00392 ohms/ohm/ºC.

  • RTD din Pt are o rezistenţă de 100 ohms.

  • Sensibilitatea tipică pentru RTD din Pteste de 0.392 ohms/ºC.

A.SZUDER


Etalonarea termor ezisten elor

Etalonarea termorezistenţelor

  • Termorezistenţa (RTD)este un traductor cu o caracteristică mai lineară decât termocouplul,. Ecuaţia Callendar-Van Dusen este folosită pentru etalonarea termorezistenţelor.

  • Where:

  • RT = Rezistenţa la Temperatura T

  • Ro = Rezistenţa la T = 0ºC

  • a = Coeficientul de temperatura la T = 0ºC (tyipic +0.00392W/W/ºC)

  • d = 1.49 (valoare tipică pentru Pt =0.00392)

  • b = 0 {T > 0} = 0. 11 (tipic) {T < 0}

A.SZUDER


Circuit ul termorezistiv

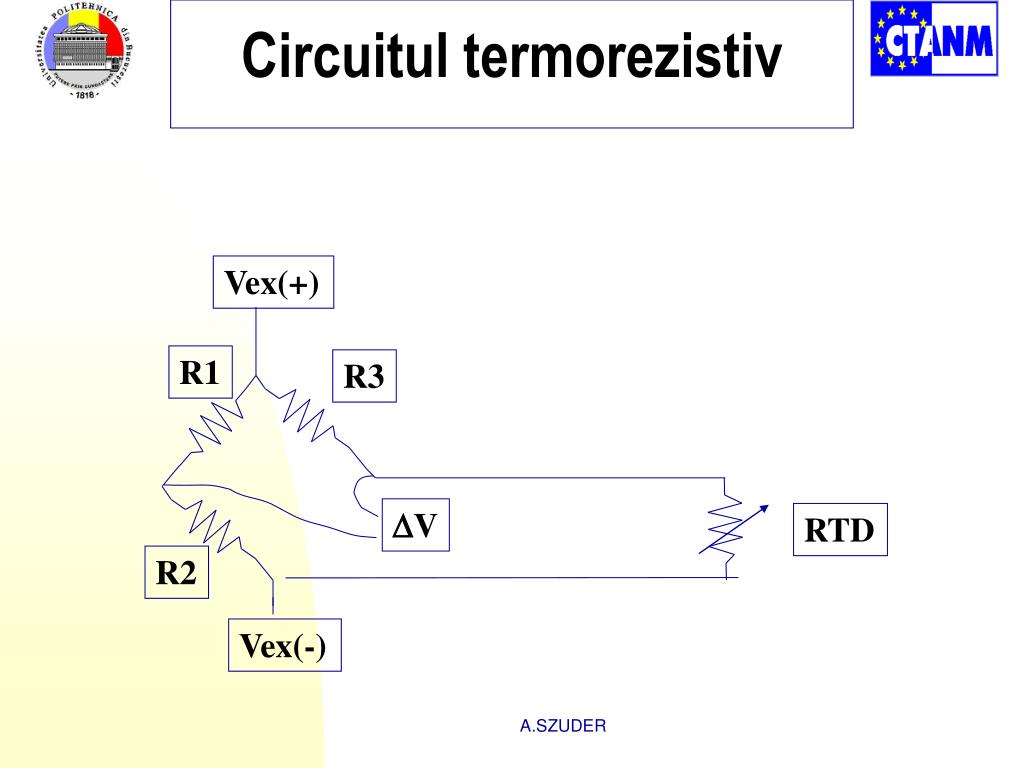

Circuitul termorezistiv

Vex(+)

R1

R3

DV

RTD

R2

Vex(-)

A.SZUDER


Termistor i

Termistori

A.SZUDER


Circuit ul de m surare cu termistoare

Circuitul de măsurare cu Termistoare

Vex(+)

R1

DV

It

Rt

Disiparea de putere

Pd=It DV

Termistor

A.SZUDER


Ero a r ea de d isipare a p uterii

Eroarea de disipare a puterii

Tt

Q

Ta

DV

K este funcţie de materialul termistorului

A.SZUDER


Infrar o u

Infraroşu

A.SZUDER


Blocul izoterm

Blocul Izoterm

Termistor

Temperaturade Referinţă

VR

A

A

Cu

T1

+

-

-

+

V1

-

-

+

+

Cu

B

B

TR

Blocul izoterm

Temperatură constantă

A.SZUDER


Masurarea temperaturilor

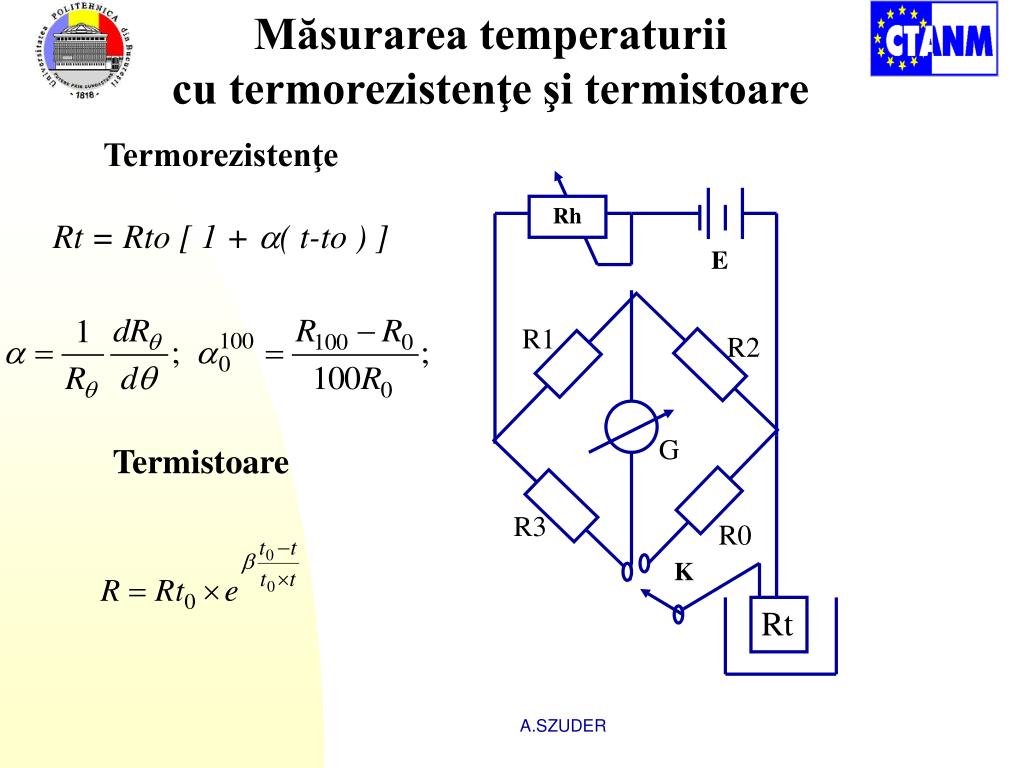

Măsurarea temperaturii

cu termorezistenţe şi termistoare

Rh

E

R1

R2

G

R3

R0

K

Rt

Termorezistenţe

Rt = Rto [ 1 + ( t-to ) ]

Termistoare

A.SZUDER


Masurarea temperaturilor

Telescop

Lentilă

Ecran

absorbant

Lampă cu incandescenţă

Obiect

Corp cald

Ecran monocromatic roşu

Circuit în punte

Pirometrul optic

  • Pirometre monocromatice cu radiaţie parţială

  • Pirometre monocromatice cu radiaţie totală

A.SZUDER


Masurarea temperaturilor

Spărgător

de aşchii

Cuţit

Termocuplul

Plăcuţă

aşchietoare

Cuţit

Termocuplu

Măsurarea temperaturilor

la aşchiere

A.SZUDER


Masurarea temperaturilor

Disc rotativ

Izolant

n

Piesă

Hg

s

Cuţit strung

mv

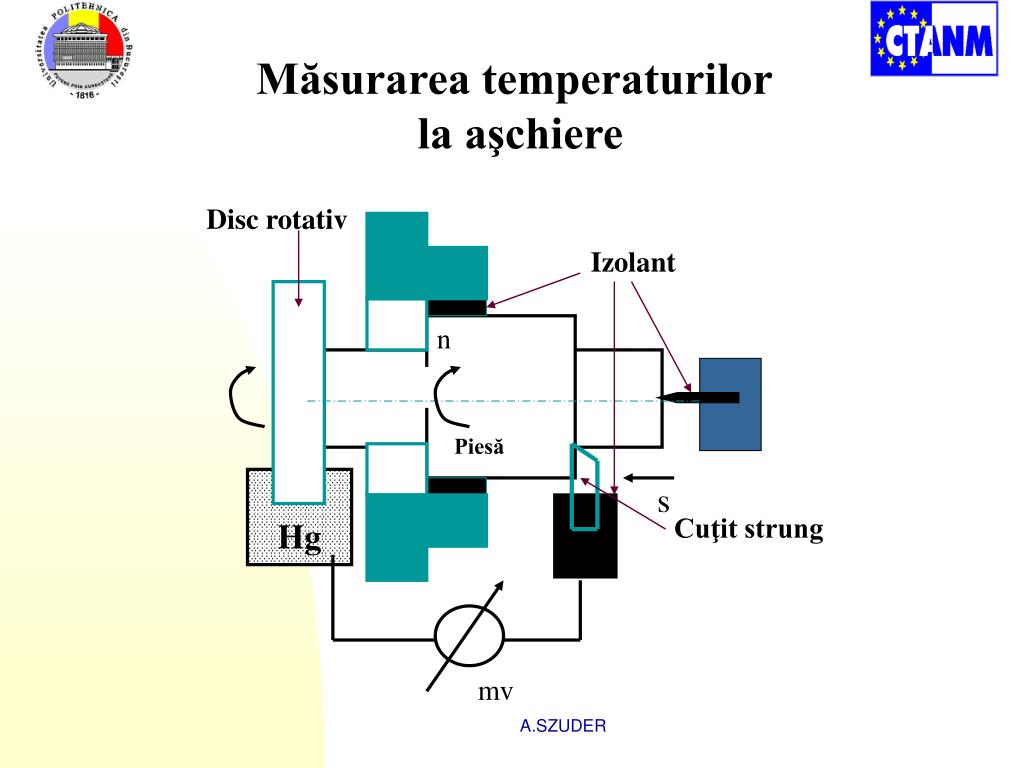

Măsurarea temperaturilor

la aşchiere

A.SZUDER


C ompara ie

Comparaţie

A.SZUDER
