  1. SERRAGE CONTRÔLE

  2. POURQUOI CONTROLER UN SERRAGE ? Ne pas casser la boulonnerie Ne pas déformer les pièces Éviter un desserrage Formation dynamométrie

  3. POURQUOI SERRER AU COUPLE ? • On veut dans un assemblage maintenir les pièces en contact quelles que soient les sollicitations extérieures. • On ne veut pas dépasser au moment du serrage les caractéristiques mécaniques des matériaux en présence. Formation dynamométrie

  4. POURQUOI SERRER AU COUPLE ? Co • Dans un assemblage les pièces sont en compression et la vis subit une tension axiale. Formation dynamométrie

  5. POURQUOI SERRER AU COUPLE ? • Il faut tenir compte de la souplesse des pièces à assembler Formation dynamométrie

  6. QUE SE PASSE T-IL LORS D ’UN SERRAGE AU COUPLE ? Tension Déformation permanente Déformation Élastique Rupture Formation dynamométrie

  7. Les classes de boulonnerie: Ex : vis classe 6.8 6 = 1/10 de la charge à la rupture par mm2 de la section : 6 x 10 = 60 daN/mm2 8 = Limite d’élasticité minimale par mm2 de la section : 6 x 8 = 48 daN/mm2 QUE SE PASSE T-IL LORS D ’UN SERRAGE AU COUPLE Formation dynamométrie

  8. Couple de serrage et force de précharge Formation dynamométrie

  9. Les unités de couple

  10. DEFINITION D’UN COUPLE DE SERRAGE Couple = Force x Longueur L’unité international de mesure de couple est le : Newton Mètre (N.m) Formation dynamométrie

  11. L’unité internationale est le Newton mètre (N.m) Newton : Unité de forceMètre : unité de longueur C (N.m) = F (N) x L (m) L’ancienne unité était le mètre kilogramme-force (m.kgf) 1 m.kg = 9,81 N.m Dans la pratique pour faciliter les calculs on s’autorise à arrondir : 1 m.kg = 10 N.m 1 m.kg = 1 daN.m LES UNITES DE MESURE DE COUPLE Formation dynamométrie

  12. Utilisation des clés

  13. Comment fonctionnement une clé à déclenchement ? Ressort de compression Poussoir Basculeur Formation dynamométrie

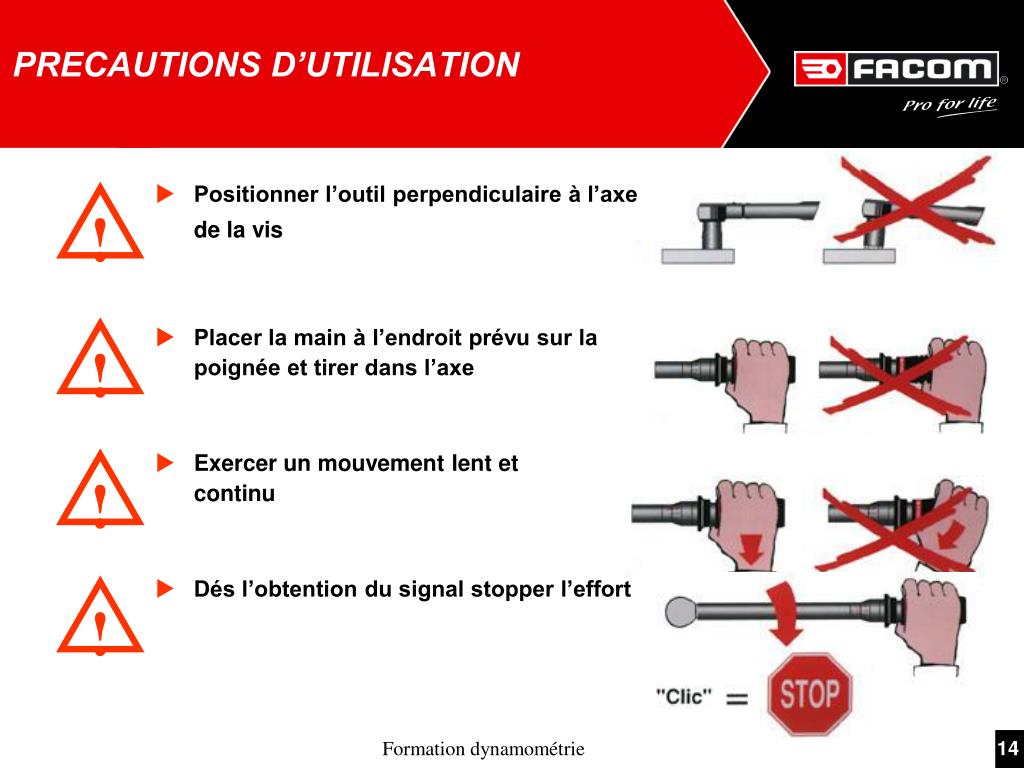

  14. PRECAUTIONS D’UTILISATION Positionner l’outil perpendiculaire à l’axe de la vis Placer la main à l’endroit prévu sur la poignée et tirer dans l’axe Exercer un mouvement lent et continu Dés l’obtention du signal stopper l’effort ! ! ! ! Formation dynamométrie

  15. Conséquences de mauvaises utilisations • La vitesse : une vitesse trop élevée peut engendrer un sur-couple, car on • ne pourra pas s’arrêter à temps au moment du déclenchement. Déclenchement Cassure • Utilisation des accessoires: l’accessoire peut engendrer une modification de • couple car la longueur est modifiée, donc il faut régler la clé en conséquence. Couple appliqué = couple réglé x (L Modifié / L Standard) Formation dynamométrie

  16. Conséquences de mauvaises utilisations • Conséquences suite à une chute de clé : • 1) Mouvement du vernier (pour les clés 208), ce qui peut provoquer des • erreurs de lecture. • 2) Conséquences sur le basculeur : si la clé est réglé en bas de plage • (compression minimum du ressort), le basculeur peut se mettre • dans une mauvaise position. • TOUJOURS CONTROLER UNE CLE APRES UNE CHUTE Formation dynamométrie

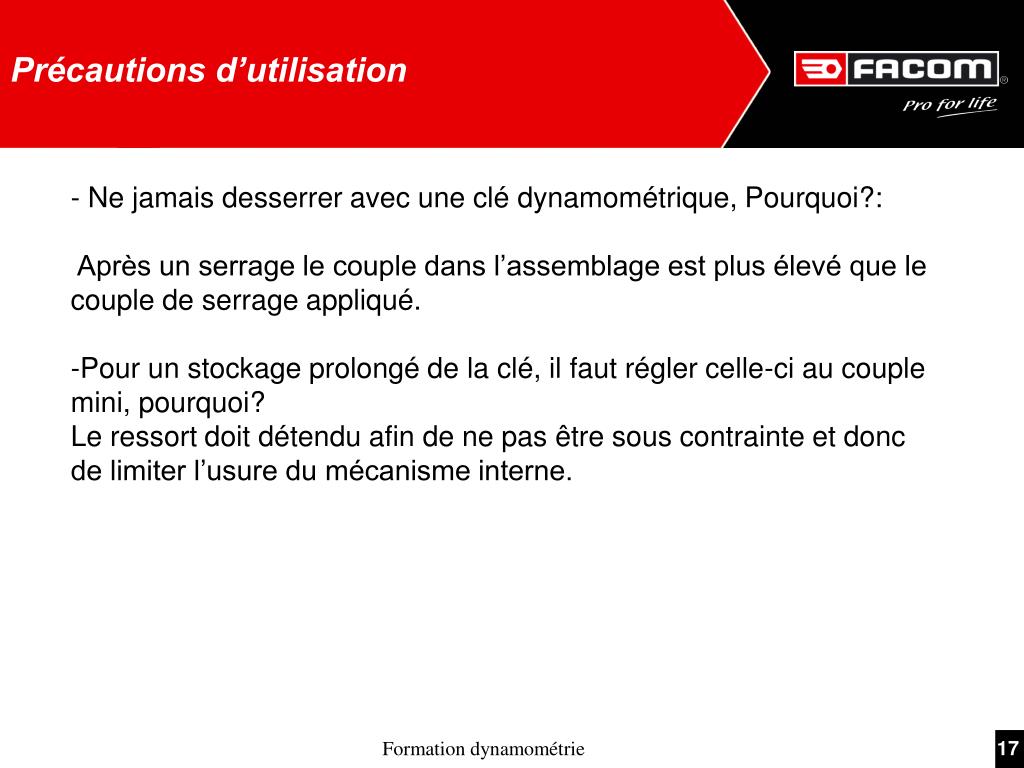

  17. Précautions d’utilisation • Ne jamais desserrer avec une clé dynamométrique, Pourquoi?: • Après un serrage le couple dans l’assemblage est plus élevé que le couple de serrage appliqué. • Pour un stockage prolongé de la clé, il faut régler celle-ci au couple mini, pourquoi? • Le ressort doit détendu afin de ne pas être sous contrainte et donc de limiter l’usure du mécanisme interne. Formation dynamométrie
