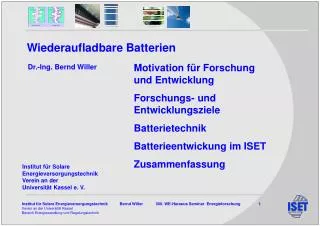

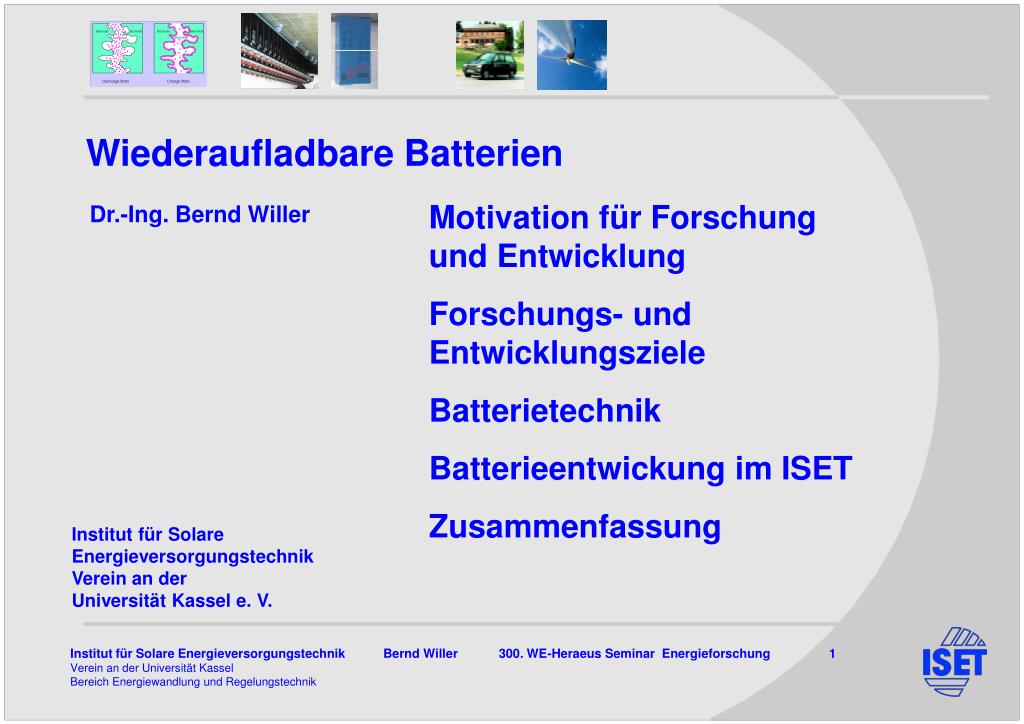

Wiederaufladbare batterien

Wiederaufladbare Batterien

Motivation für Forschung und Entwicklung

Forschungs- und Entwicklungsziele

Batterietechnik

Batterieentwickung im ISET

Zusammenfassung

Dr.-Ing. Bernd Willer

Institut für Solare

Energieversorgungstechnik

Verein an der

Universität Kassel e. V.

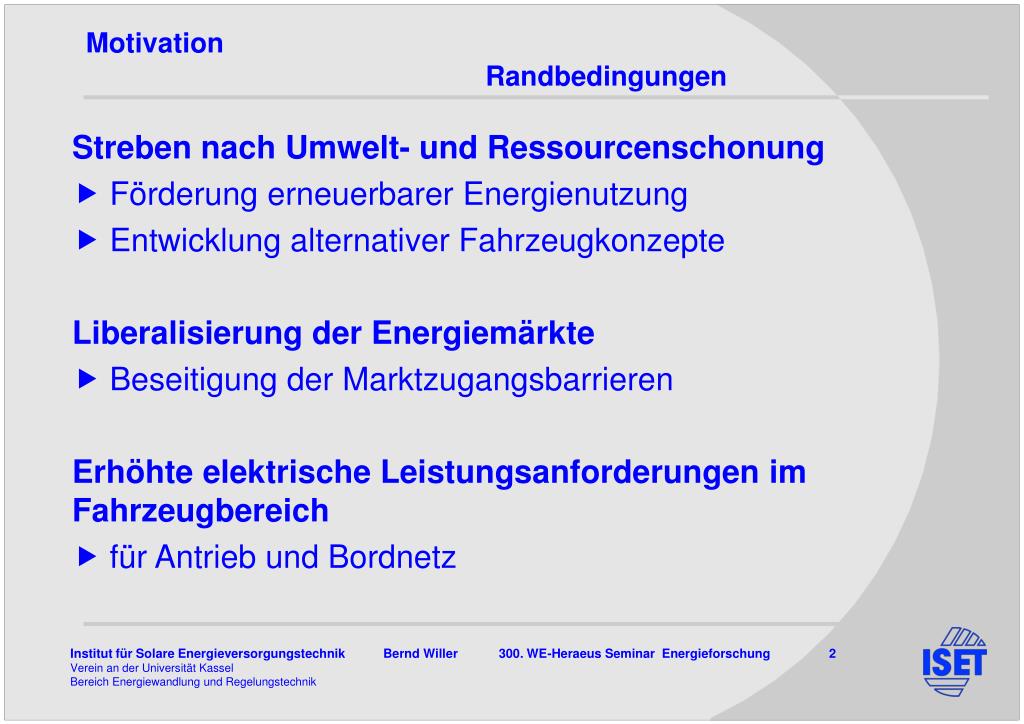

Motivation randbedingungen

Motivation Randbedingungen

Streben nach Umwelt- und Ressourcenschonung

 Förderung erneuerbarer Energienutzung

 Entwicklung alternativer Fahrzeugkonzepte

Liberalisierung der Energiemärkte

 Beseitigung der Marktzugangsbarrieren

Erhöhte elektrische Leistungsanforderungen im Fahrzeugbereich

 für Antrieb und Bordnetz


Alternative motivation fahrzeugkonzepte volkswagen

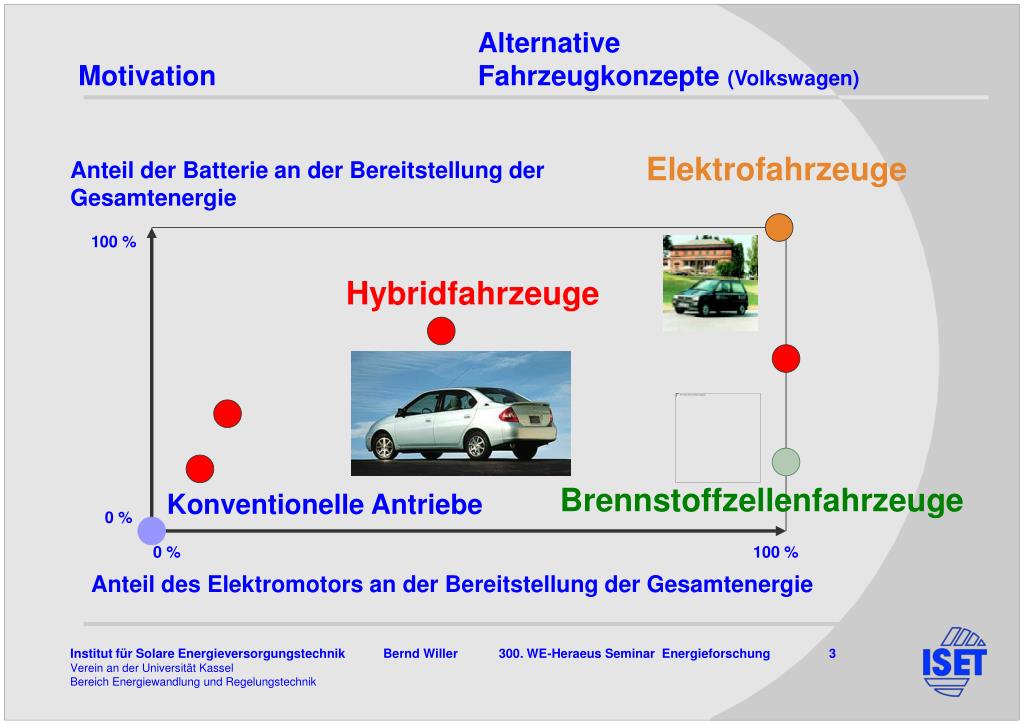

AlternativeMotivationFahrzeugkonzepte (Volkswagen)

Elektrofahrzeuge

Anteil der Batterie an der Bereitstellung der Gesamtenergie

100 %

Hybridfahrzeuge

Brennstoffzellenfahrzeuge

Konventionelle Antriebe

0 %

0 %

100 %

Anteil des Elektromotors an der Bereitstellung der Gesamtenergie


Wiederaufladbare batterien

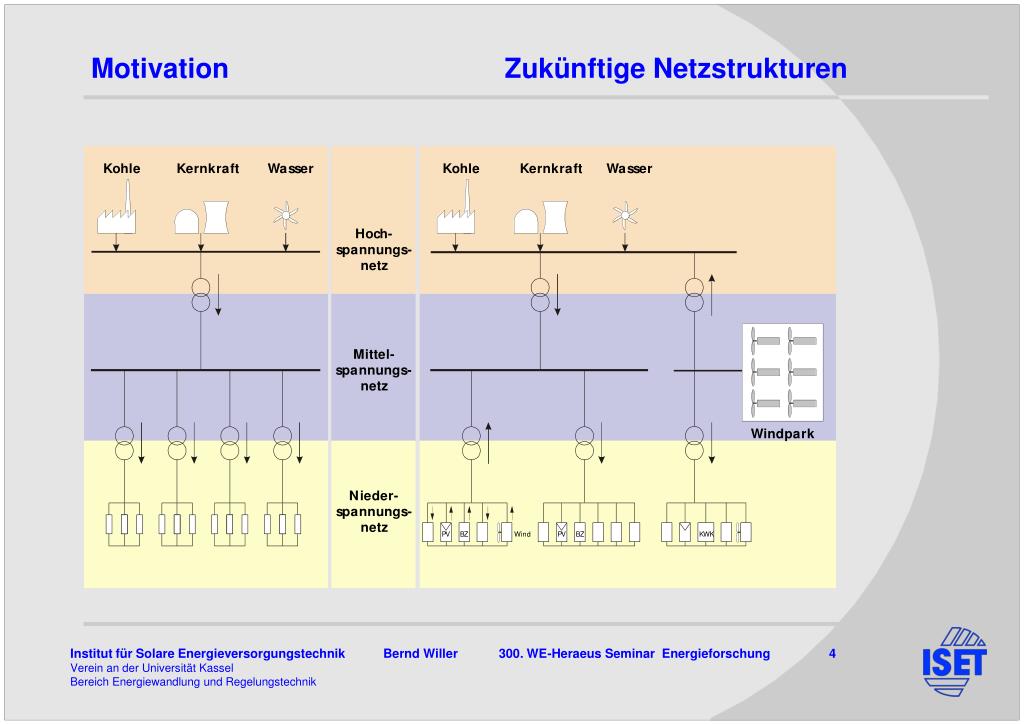

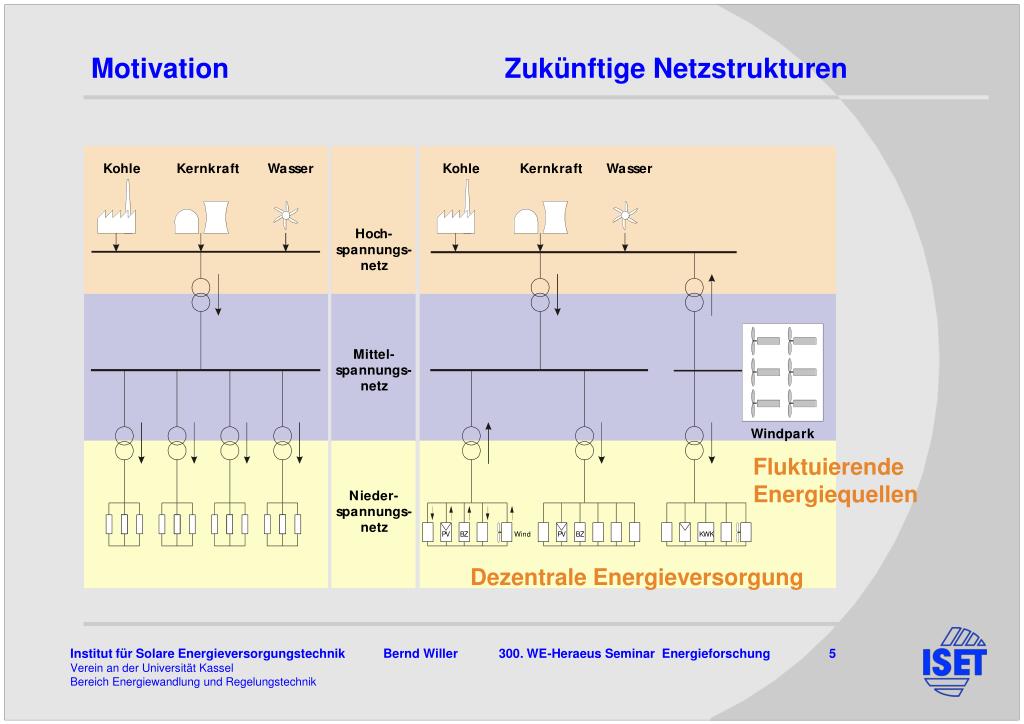

MotivationZukünftige Netzstrukturen


Wiederaufladbare batterien

MotivationZukünftige Netzstrukturen

Fluktuierende Energiequellen

Dezentrale Energieversorgung


Wiederaufladbare batterien

Speicherbedarf in

Motivationzukünftigen Netzstrukturen

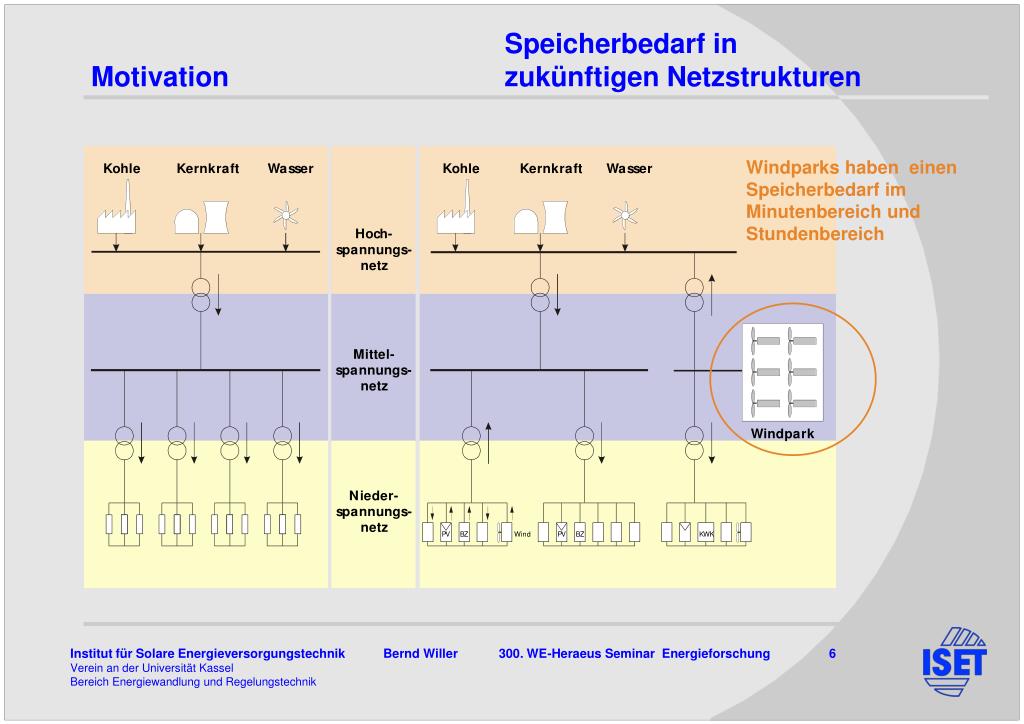

Windparks haben einen Speicherbedarf im Minutenbereich und Stundenbereich


Wiederaufladbare batterien

Speicherbedarf in

Motivationzukünftigen Netzstrukturen

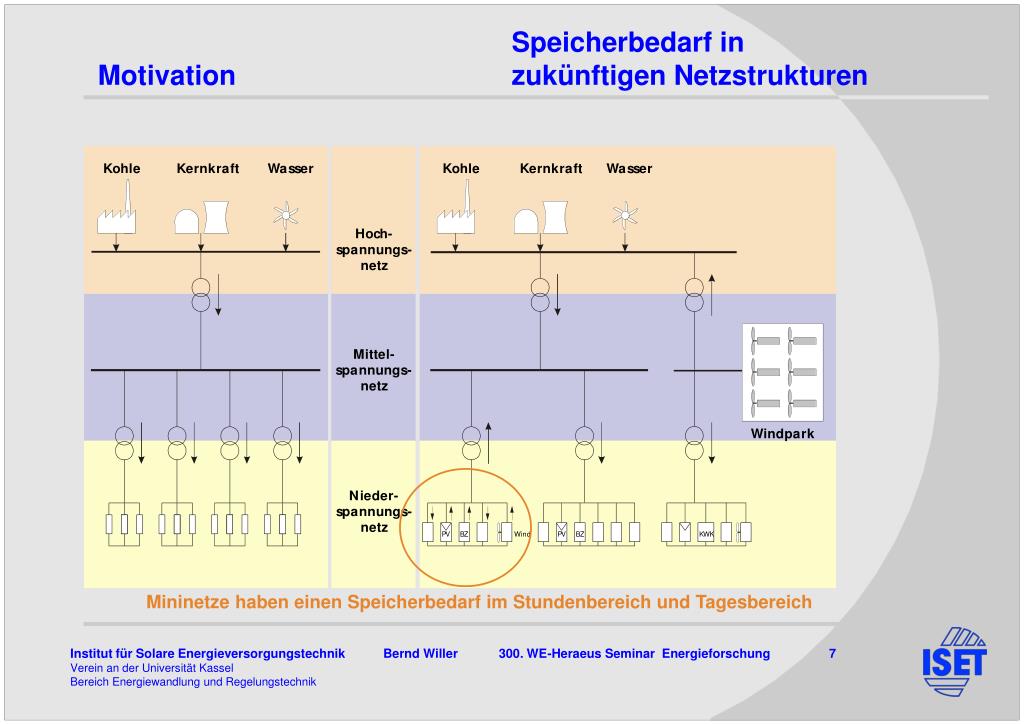

Mininetze haben einen Speicherbedarf im Stundenbereich und Tagesbereich


Wiederaufladbare batterien

Speicherbedarf in

Motivationzukünftigen Netzstrukturen

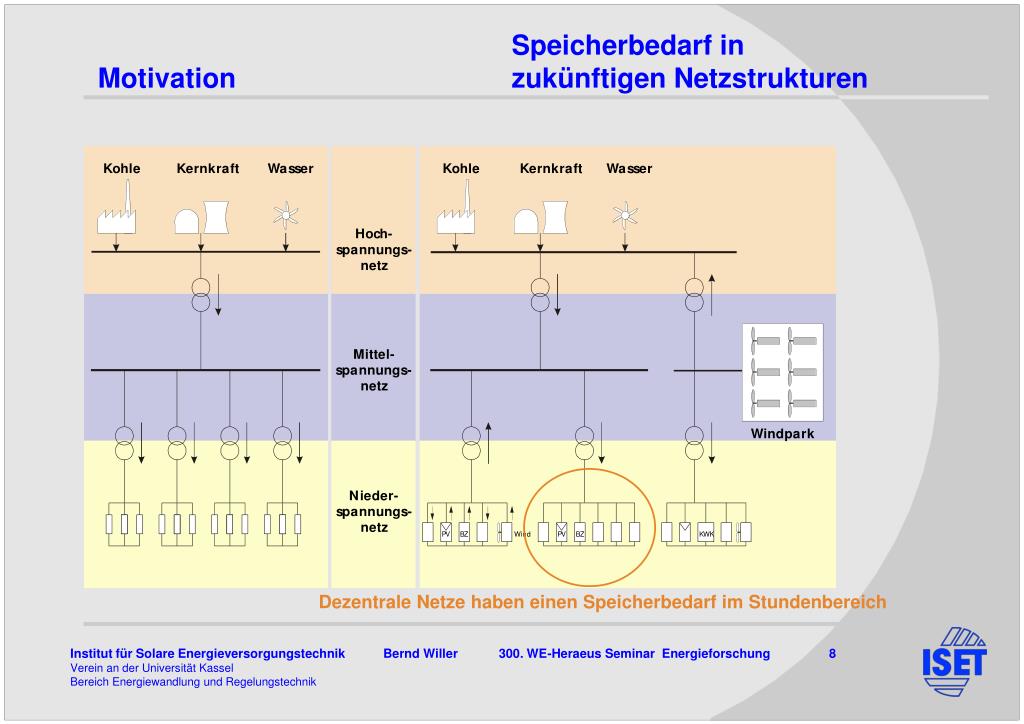

Dezentrale Netze haben einen Speicherbedarf im Stundenbereich


Wiederaufladbare batterien

Speicherbedarf in

Motivationzukünftigen Netzstrukturen

Einzelne Lasten haben einen Speicherbedarf im Minuten und Stundenbereich

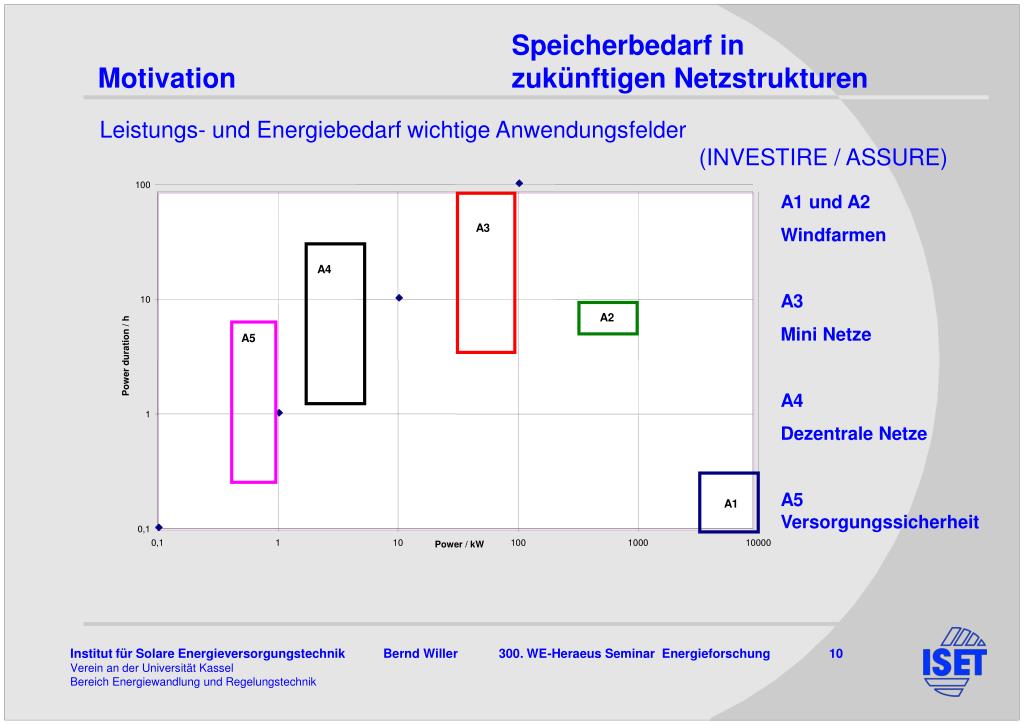

Leistungs und energiebedarf wichtige anwendungsfelder investire assure

Leistungs- und Energiebedarf wichtige Anwendungsfelder (INVESTIRE / ASSURE)

Speicherbedarf in

Motivationzukünftigen Netzstrukturen

100

A1 und A2

Windfarmen

A3

Mini Netze

A4

Dezentrale Netze

A5 Versorgungssicherheit

A3

A4

10

A2

A5

Power duration / h

1

A1

0,1

0,1

1

10

100

1000

10000

Power / kW

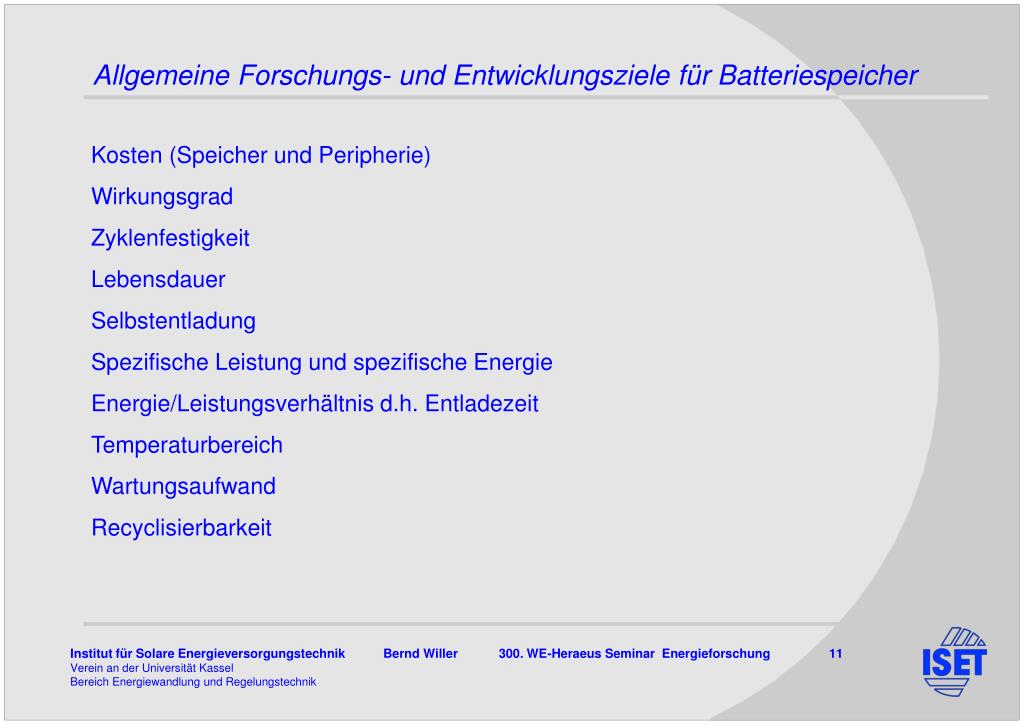

Allgemeine forschungs und entwicklungsziele f r batteriespeicher

Allgemeine Forschungs- und Entwicklungsziele für Batteriespeicher

Kosten (Speicher und Peripherie)

Wirkungsgrad

Zyklenfestigkeit

Lebensdauer

Selbstentladung

Spezifische Leistung und spezifische Energie

Energie/Leistungsverhältnis d.h. Entladezeit

Temperaturbereich

Wartungsaufwand

Recyclisierbarkeit

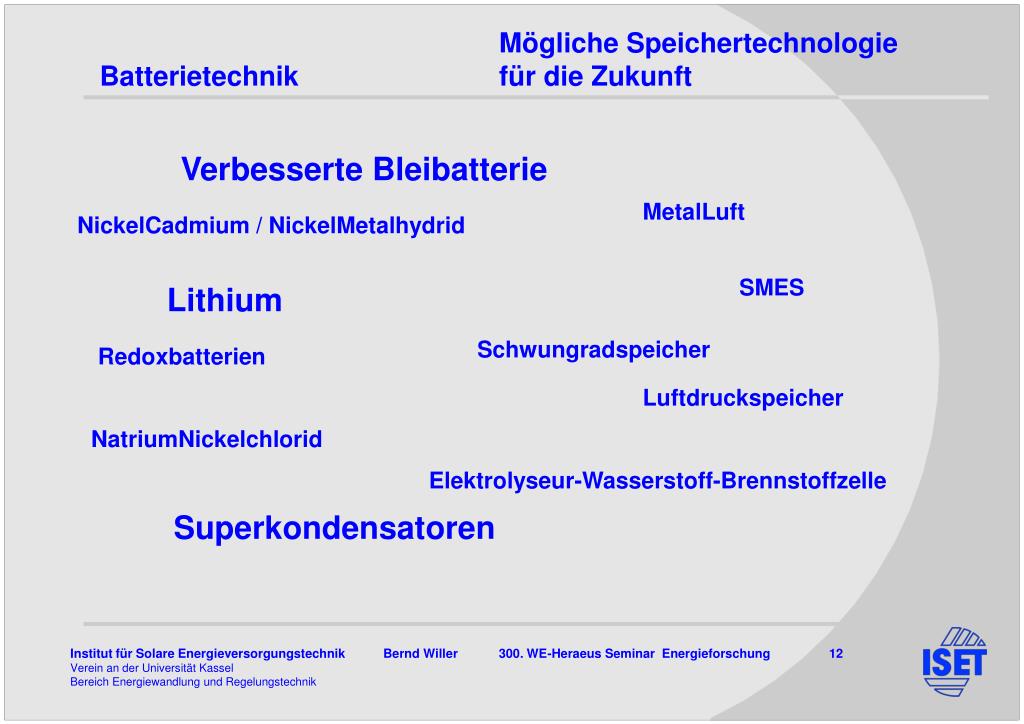

M gliche speichertechnologie batterietechnik f r die zukunft

Mögliche SpeichertechnologieBatterietechnikfür die Zukunft

Verbesserte Bleibatterie

MetalLuft

NickelCadmium / NickelMetalhydrid

SMES

Lithium

Schwungradspeicher

Redoxbatterien

Luftdruckspeicher

NatriumNickelchlorid

Elektrolyseur-Wasserstoff-Brennstoffzelle

Superkondensatoren

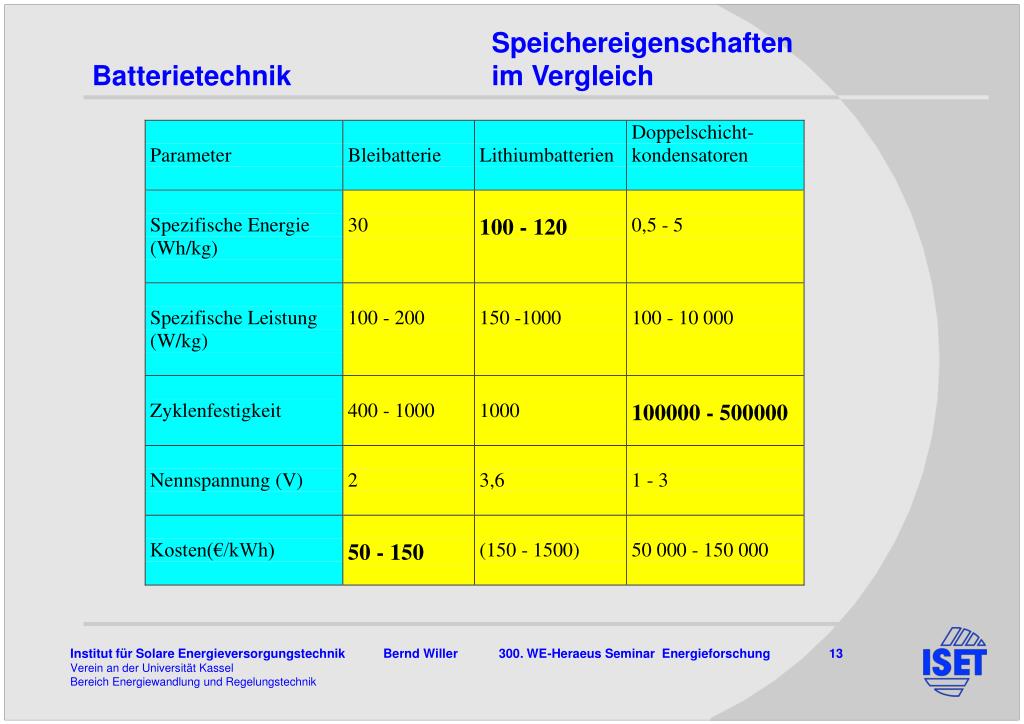

Speichereigenschaften batterietechnik im vergleich

SpeichereigenschaftenBatterietechnikim Vergleich


Batterietechnik bleibatterien

BatterietechnikBleibatterien

Vorteile

hohe Verfügbarkeit, geringe Kosten, Sicherheit

Nachteile

geringe Energie- und Leistungsdichte, aufwendige Betriebsführung, schwierige Ladezustandserfassung

FuE Bedarf

Erhöhung der Leistungsfähigkeit, Verbesserung der Lebensdauer


Batterietechnik lithiumbatterien

BatterietechnikLithiumbatterien

Vorteile

Hohe Energiedichte, geringe Selbstentladung

Nachteile

Hohe Kosten, geringe Zyklenlebensdauer, aufwendiges elektrisches und thermisches Management

FuE Bedarf

Kostenreduzierung, Lebensdauerverlängerung, Batteriemanagement


Batterietechnik doppelschichtkondensatoren

BatterietechnikDoppelschichtkondensatoren

Vorteile

Hohe Zyklenfestigkeit, hohe Leistungsdichte,einfache Ladezustandserfassung

Nachteile

hohe Kosten, geringe Energiedichte, hohe Selbstentladung, Einzelzellenstreuung

FuE Bedarf

Kostenreduktion, Erhöhung der Energiedichte, gezielter Einzelzellenausgleich

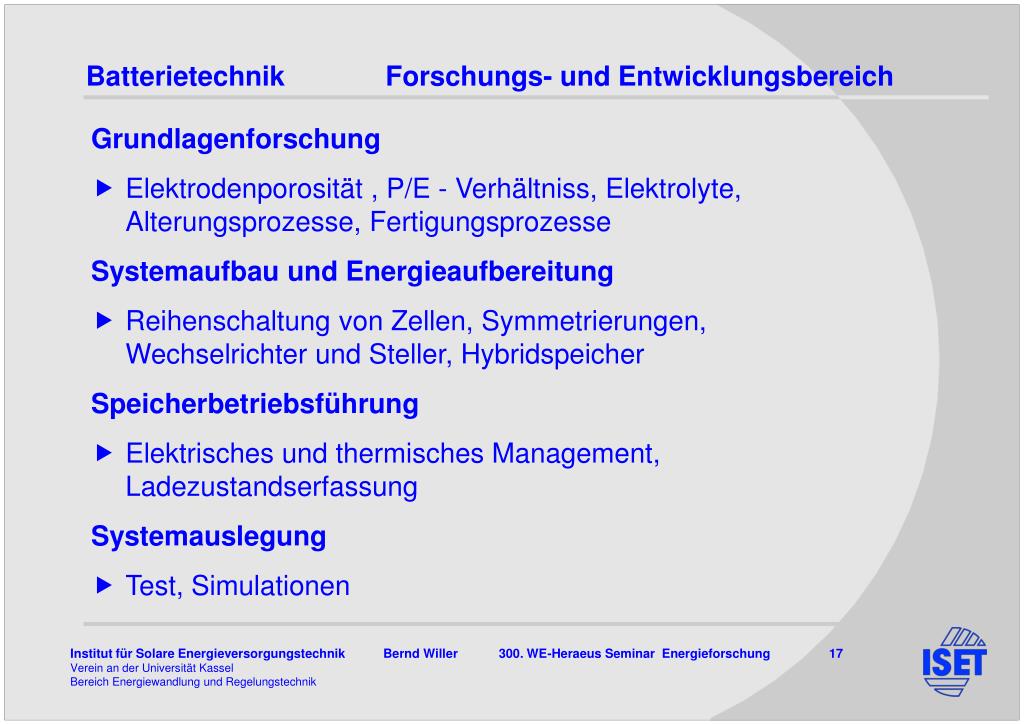

Batterietechnik forschungs und entwicklungsbereich

BatterietechnikForschungs- und Entwicklungsbereich

Grundlagenforschung

Elektrodenporosität , P/E - Verhältniss, Elektrolyte, Alterungsprozesse, Fertigungsprozesse

Systemaufbau und Energieaufbereitung

Reihenschaltung von Zellen, Symmetrierungen, Wechselrichter und Steller, Hybridspeicher

Speicherbetriebsführung

Elektrisches und thermisches Management, Ladezustandserfassung

Systemauslegung

Test, Simulationen

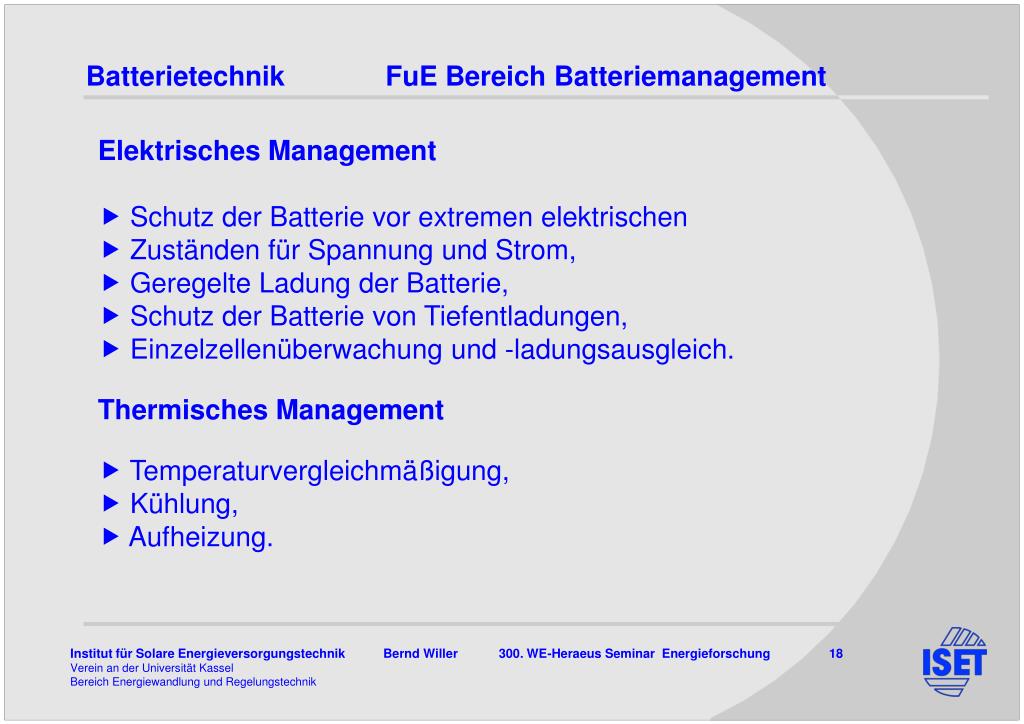

Batterietechnik fue bereich batteriemanagement

BatterietechnikFuE Bereich Batteriemanagement

Elektrisches Management

Schutz der Batterie vor extremen elektrischen Zuständen für Spannung und Strom,

Geregelte Ladung der Batterie,

Schutz der Batterie von Tiefentladungen,

Einzelzellenüberwachung und -ladungsausgleich.

Thermisches Management

Temperaturvergleichmäßigung,

Kühlung,

Aufheizung.

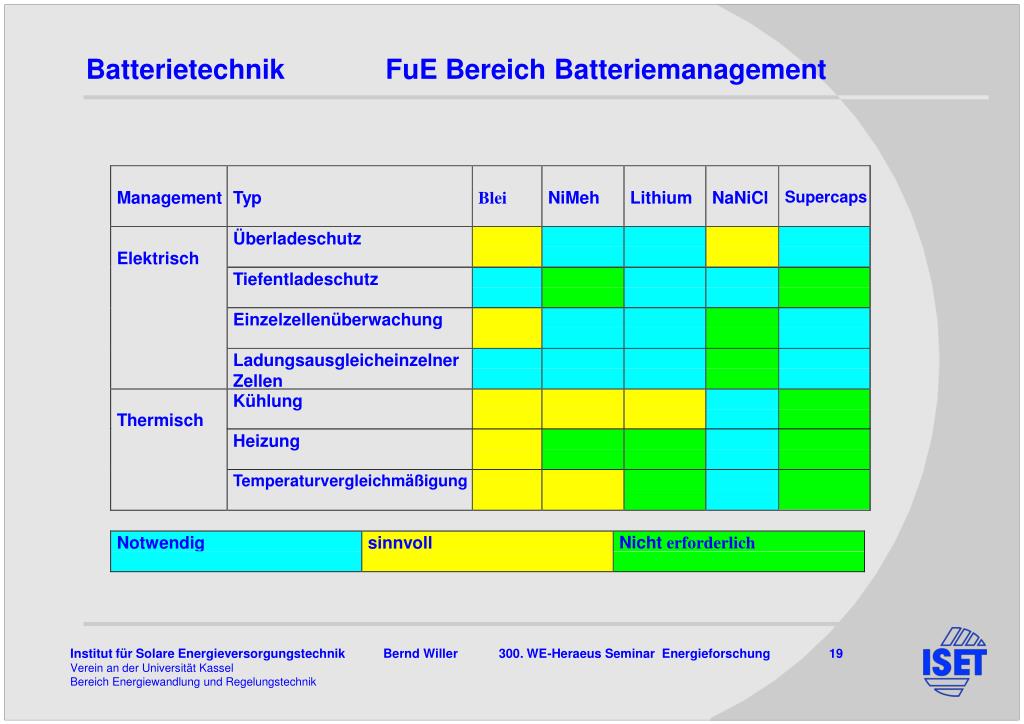

Batterietechnik fue bereich batteriemanagement1

Management

Typ

Blei

NiMeh

Lithium

NaNiCl

Supercaps

Überladeschutz

Elektrisch

Tiefentladeschutz

Einzelzellenüberwachung

Ladungsausgleicheinzelner

Zellen

Kühlung

BatterietechnikFuE Bereich Batteriemanagement

Thermisch

Heizung

Temperaturvergleichmäßigung

Notwendig

sinnvoll

Nicht erforderlich

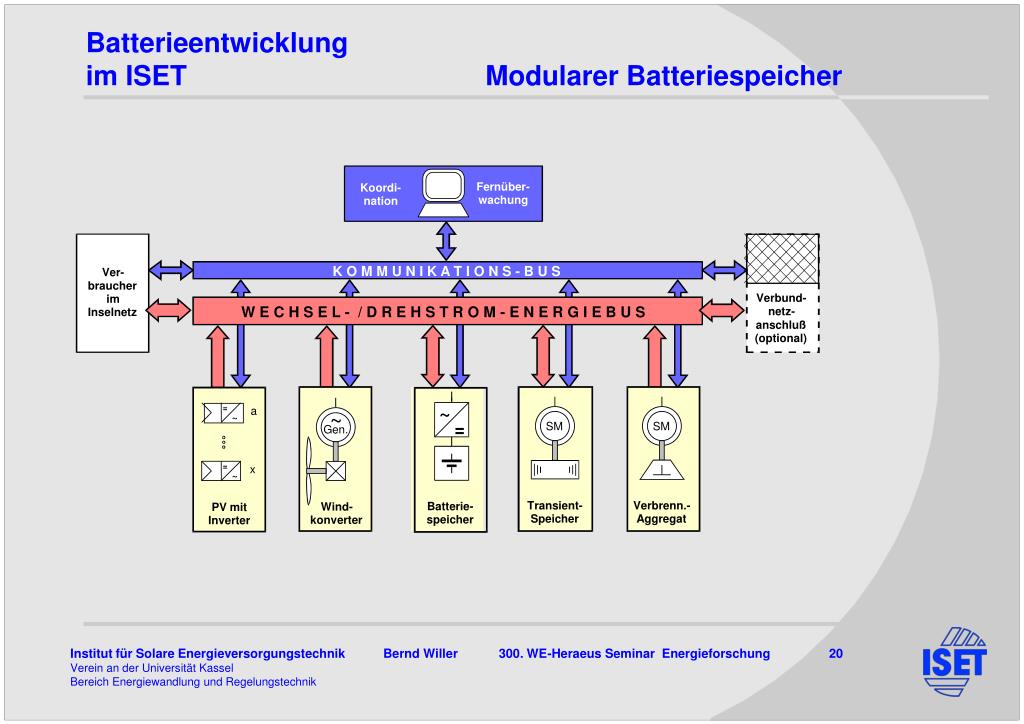

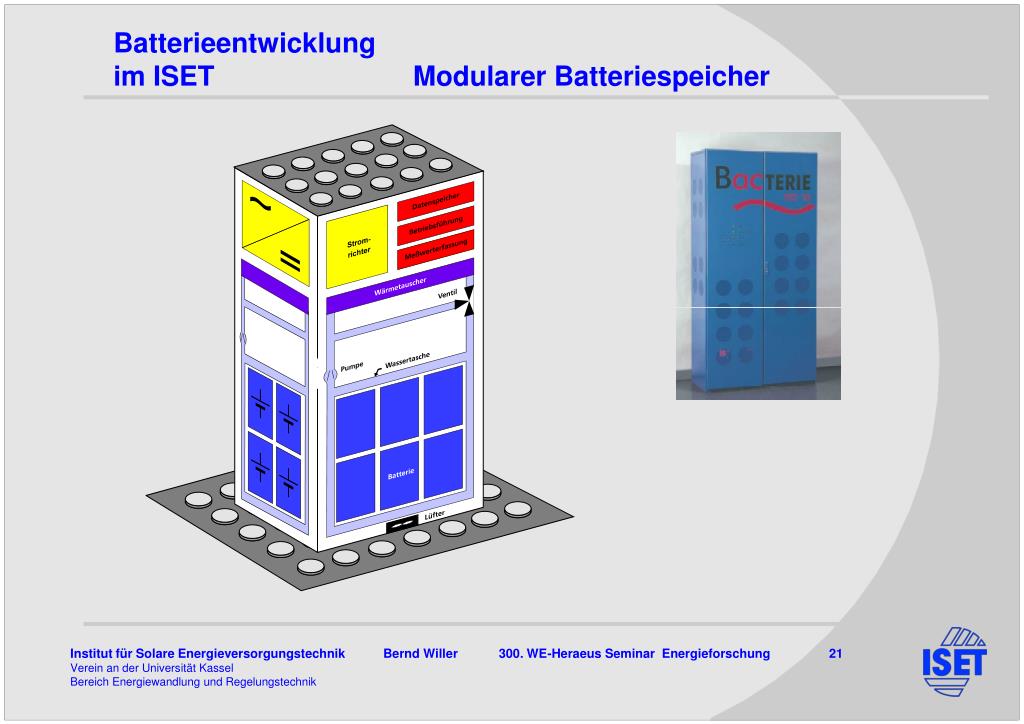

Batterieentwicklung im iset modularer batteriespeicher

Fernüber-

Koordi-

wachung

nation

K O M M U N I K A T I O N S - B U S

Ver-

braucher

Verbund-

im

W E C H S E L - / D R E H S T R O M - E N E R G I E B U S

netz-

Inselnetz

anschluß

(optional)

=

a

~

~

SM

SM

Gen.

=

x

~

Transient-

Verbrenn.-

PV mit

Wind-

Speicher

Aggregat

Inverter

konverter

Batterieentwicklungim ISETModularer Batteriespeicher

~

=

Batterie-

speicher


Batterieentwicklung im iset modularer batteriespeicher1

Batterieentwicklungim ISETModularer Batteriespeicher


Wiederaufladbare batterien

Batterieentwicklung

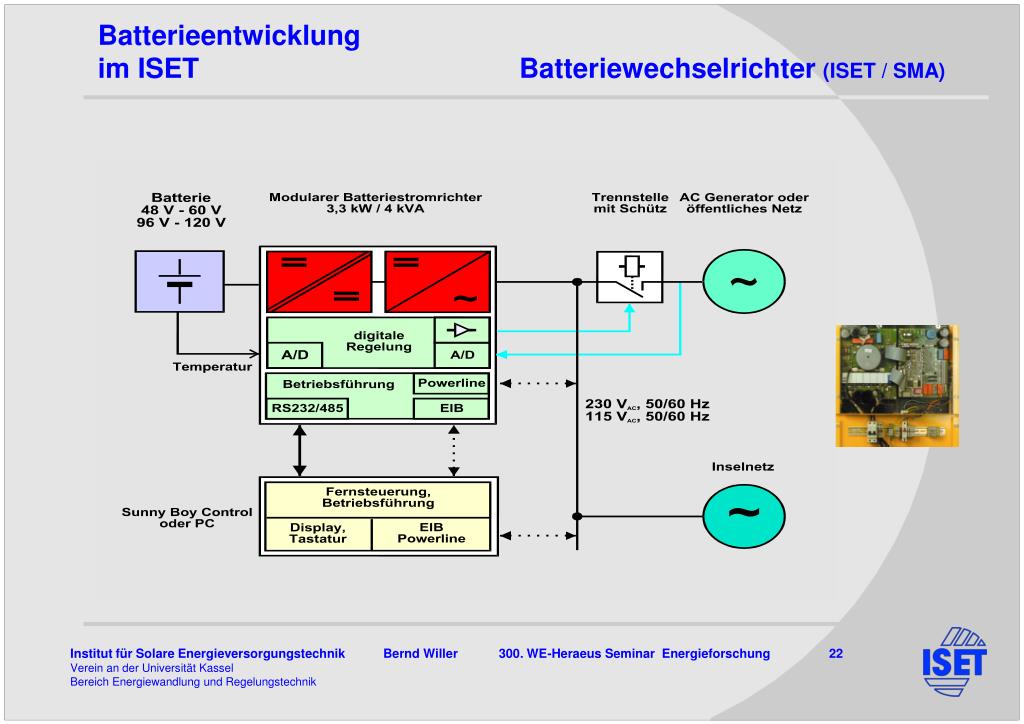

im ISET Batteriewechselrichter (ISET/SMA)


Batterieentwicklung auf einer alpenh tte modulare systemtechnik

Batterieentwicklungauf einer AlpenhütteModulare Systemtechnik


Batterieentwicklung im iset batterieverhalten auf einer alpenh tte 10 2001

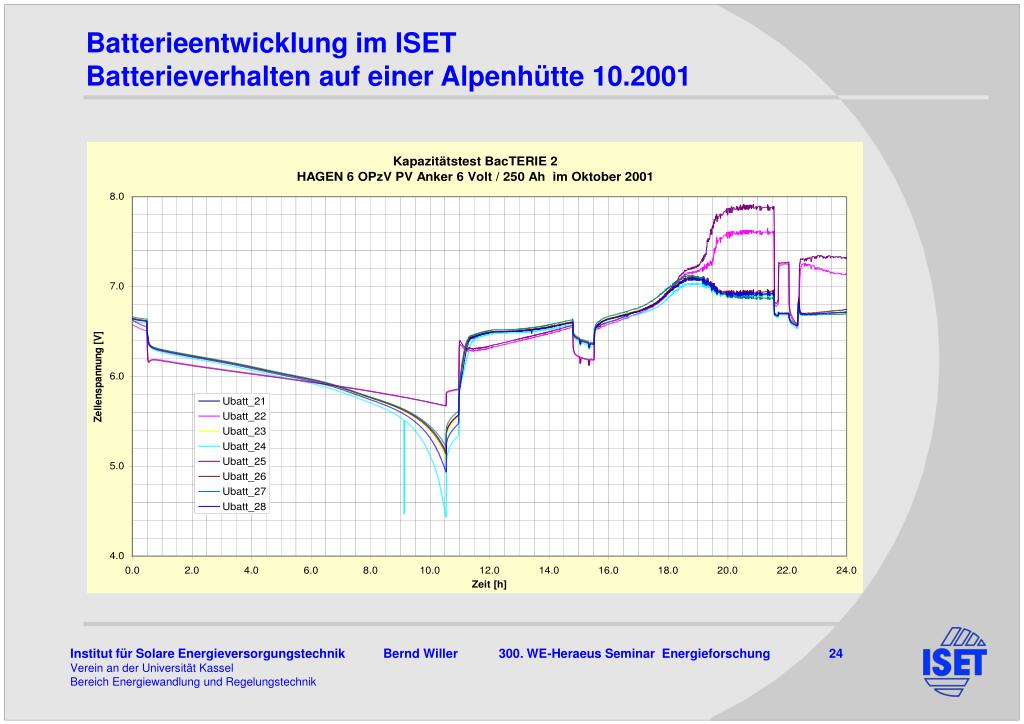

Batterieentwicklung im ISETBatterieverhalten auf einer Alpenhütte 10.2001

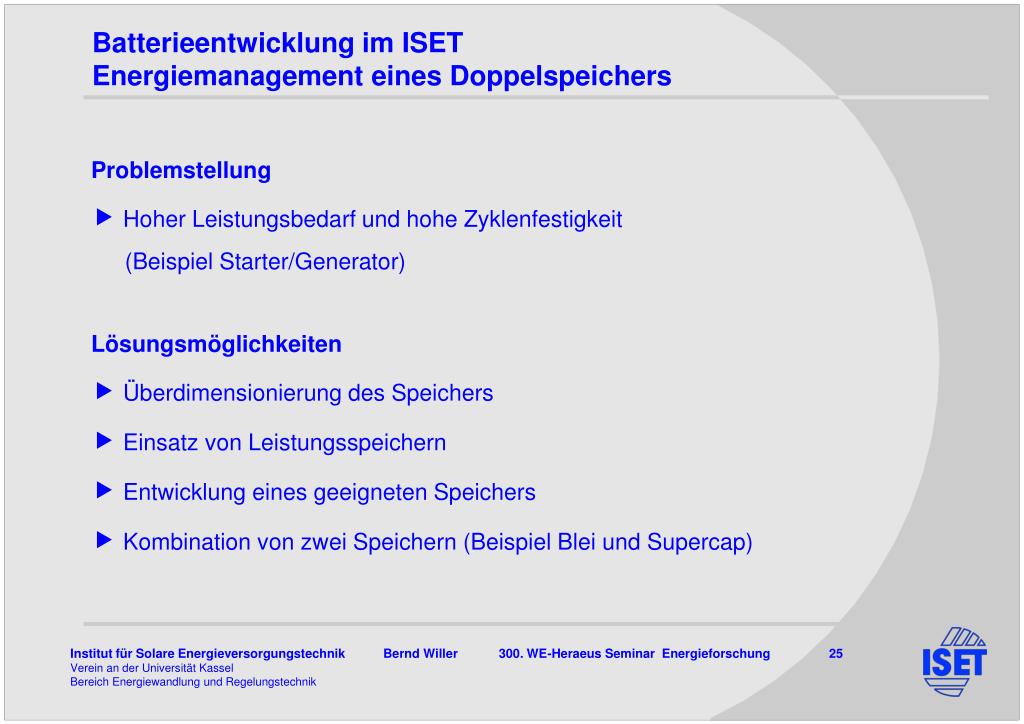

Batterieentwicklung im iset energiemanagement eines doppelspeichers

Batterieentwicklung im ISETEnergiemanagement eines Doppelspeichers

Problemstellung

Hoher Leistungsbedarf und hohe Zyklenfestigkeit

(Beispiel Starter/Generator)

Lösungsmöglichkeiten

Überdimensionierung des Speichers

Einsatz von Leistungsspeichern

Entwicklung eines geeigneten Speichers

Kombination von zwei Speichern (Beispiel Blei und Supercap)

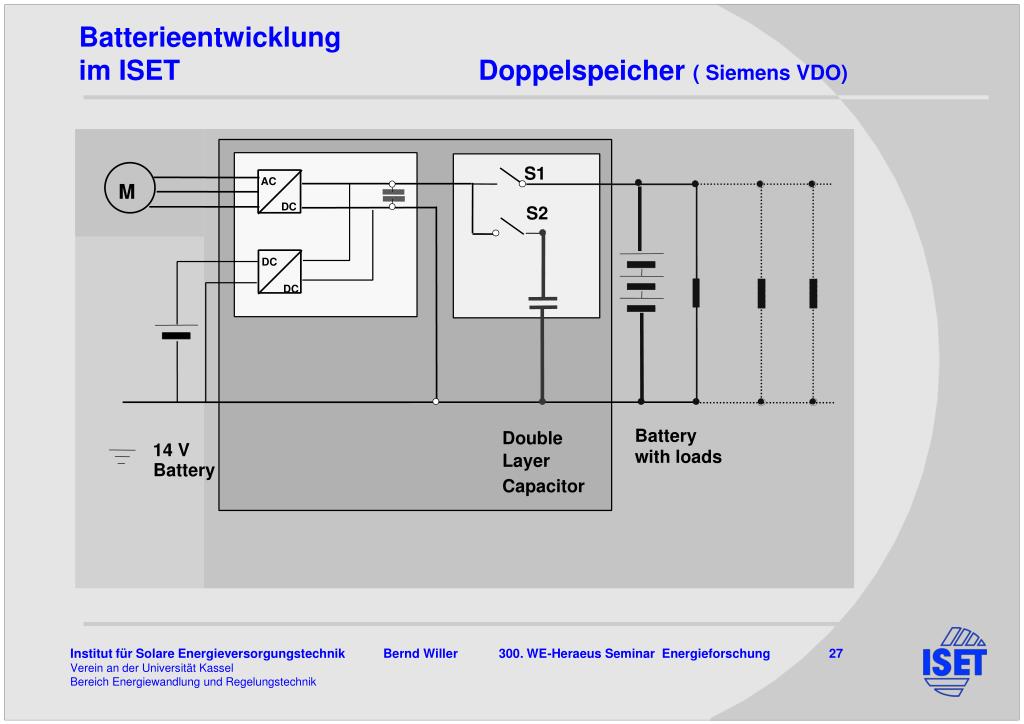

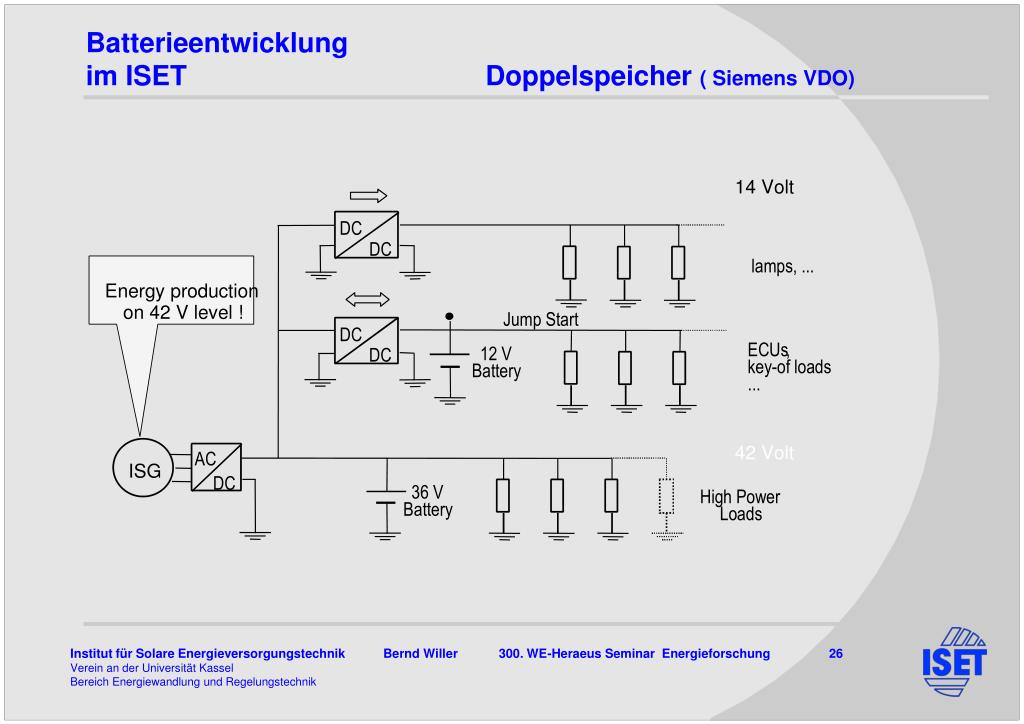

Batterieentwicklung im iset doppelspeicher siemens vdo

Batterieentwicklungim ISETDoppelspeicher ( Siemens VDO)


Batterieentwicklung im iset doppelspeicher siemens vdo1

Batterieentwicklungim ISETDoppelspeicher ( Siemens VDO)


Zusammenfassung

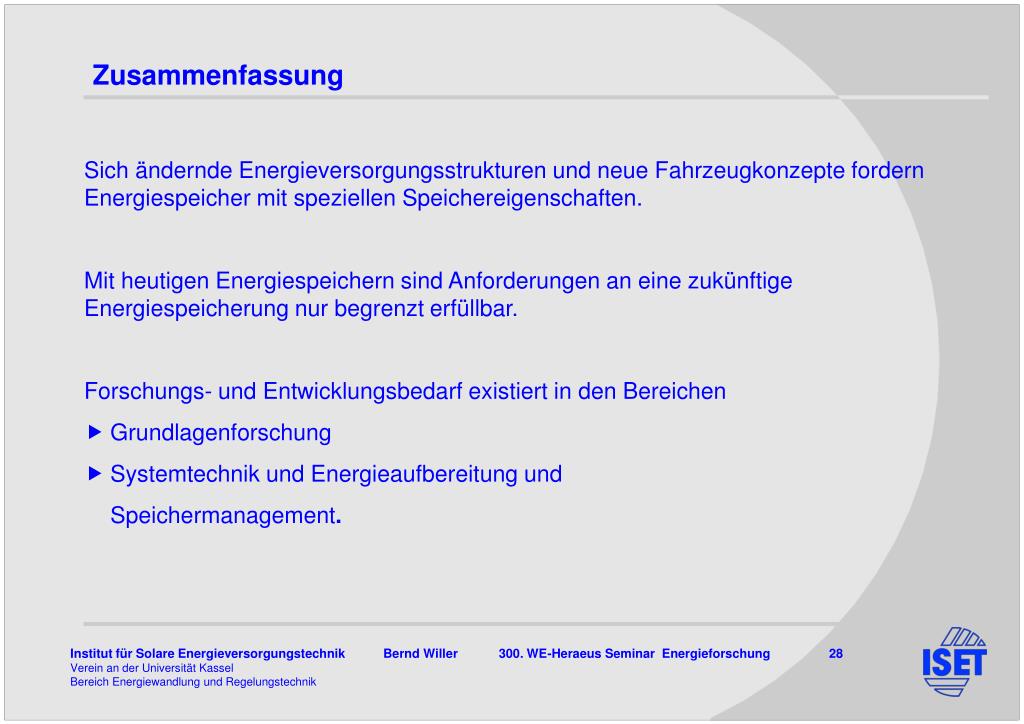

Zusammenfassung

Sich ändernde Energieversorgungsstrukturen und neue Fahrzeugkonzepte fordern Energiespeicher mit speziellen Speichereigenschaften.

Mit heutigen Energiespeichern sind Anforderungen an eine zukünftige Energiespeicherung nur begrenzt erfüllbar.

Forschungs- und Entwicklungsbedarf existiert in den Bereichen

Grundlagenforschung

Systemtechnik und Energieaufbereitung und

Speichermanagement.
