  1. ACL在路由器上的應用 鄭 彬

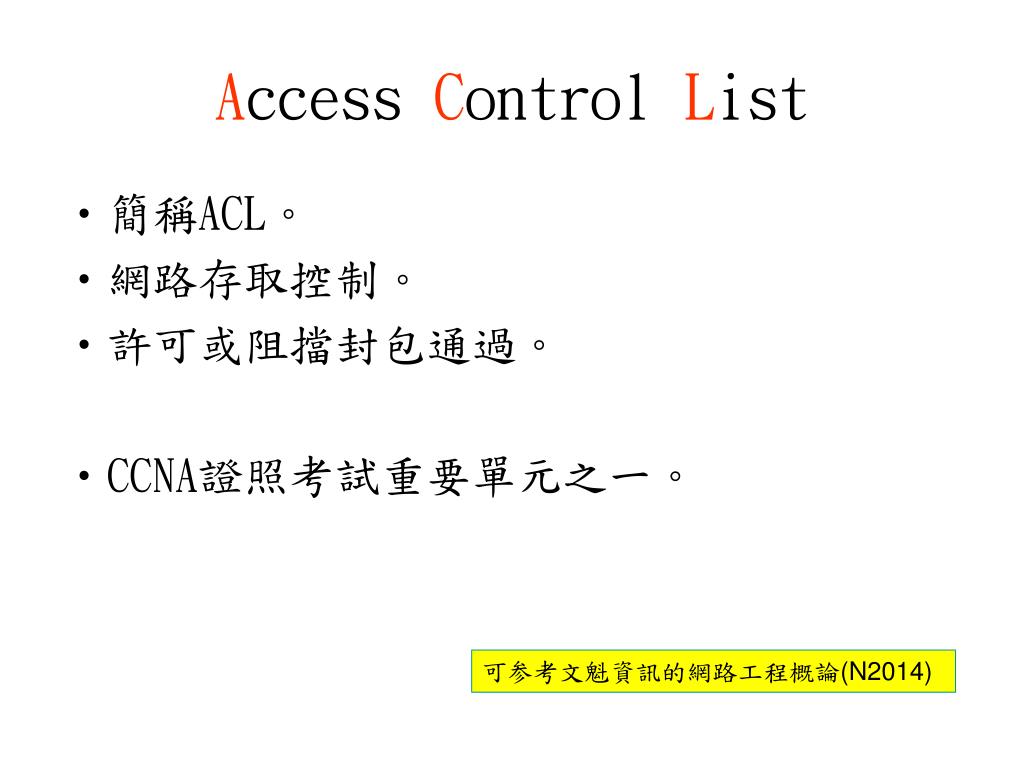

  2. Access Control List • 簡稱ACL。 • 網路存取控制。 • 許可或阻擋封包通過。 • CCNA證照考試重要單元之一。 可参考文魁資訊的網路工程概論(N2014)

  3. ACL流程圖 符合第一個條件 yes 查驗工作IP範圍及欲管制之指令 no permit or deny 符合第二個條件 yes no ......... 以上皆非 許可或拒絕 傳送封包 yes yes 預設值為拒絕所有封包 no no 拒絕封包 deny any

  4. ACL規則 • 依序由逐列檢查，直到符合條件。 • 若比對成功，就再對後面其他列作比對。 • 清單的結尾為一個預設的「拒絕」。 • 每一個清單中，至少要有一個permit條件，否則會擋掉所有封包。

  5. Access Control List • 定義ACL： Router(config)#access-list 編號 {permit|deny} 條件敍述...... • 放置ACL： (放在介面卡設定上，必需設定) Router(config-if)#ip access-group 編號 [{in|out}] in為輸入至路由器， out為由路由器輸出

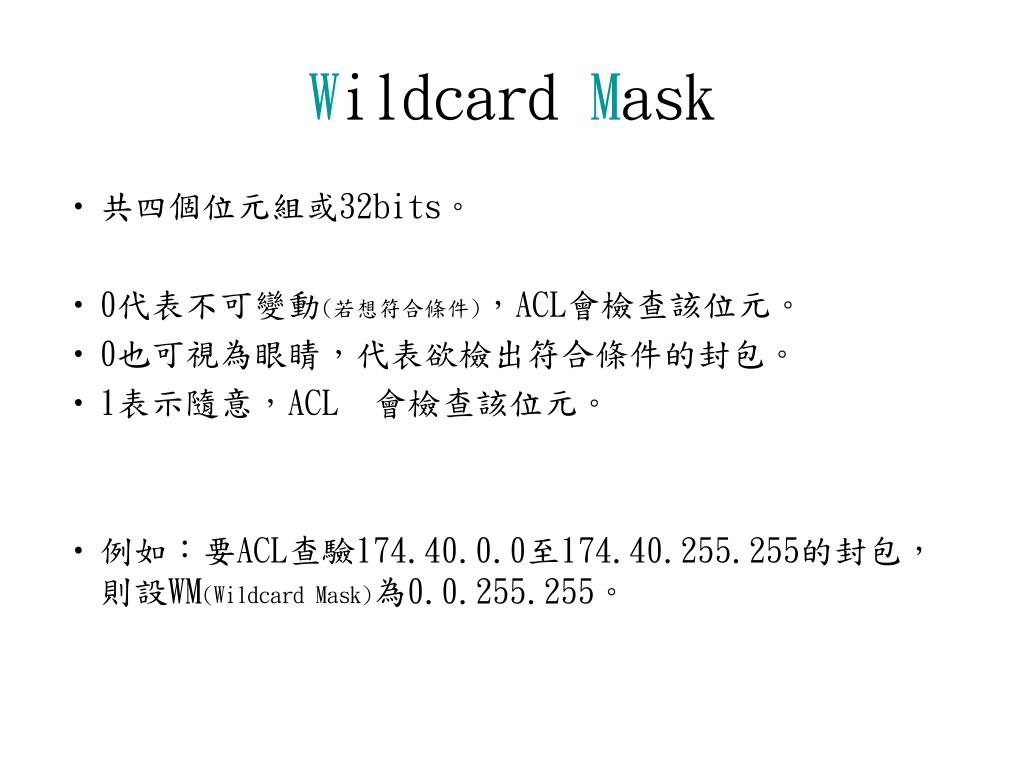

  6. Wildcard Mask • 共四個位元組或32bits。 • 0代表不可變動(若想符合條件)，ACL會檢查該位元。 • 0也可視為眼睛，代表欲檢出符合條件的封包。 • 1表示隨意，ACL會檢查該位元。 • 例如：要ACL查驗174.40.0.0至174.40.255.255的封包，則設WM(Wildcard Mask)為0.0.255.255。

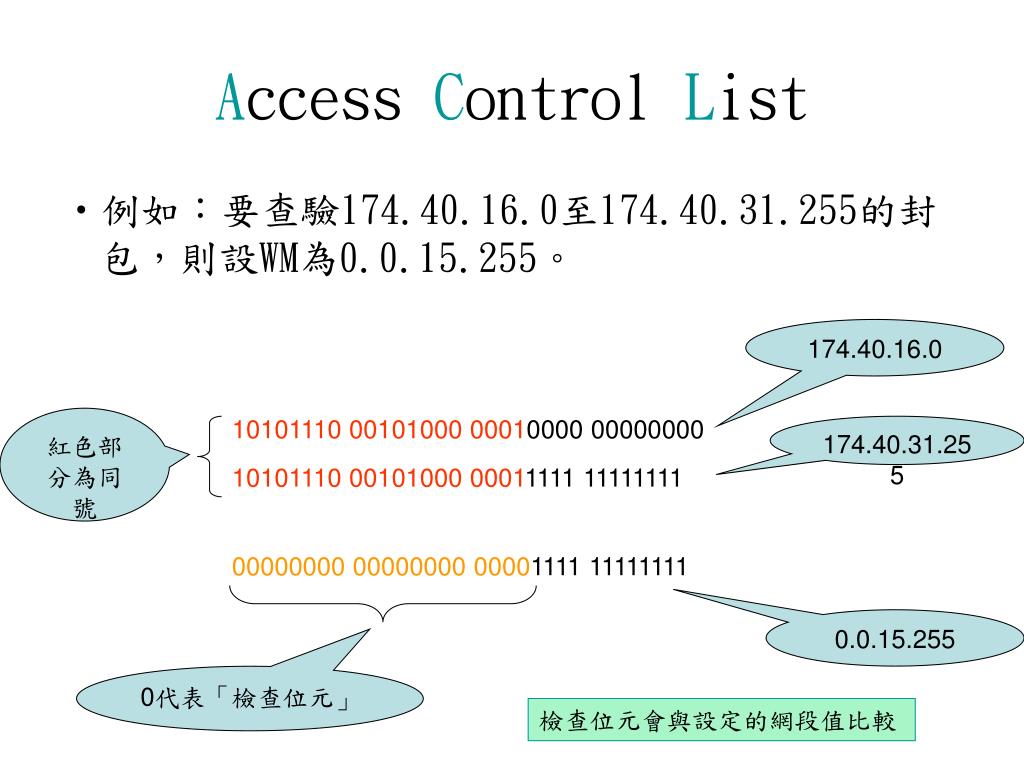

  7. Access Control List • 例如：要查驗174.40.16.0至174.40.31.255的封包，則設WM為0.0.15.255。 174.40.16.0 紅色部分為同號 10101110 0010100000010000 00000000 174.40.31.255 10101110 0010100000011111 11111111 00000000 00000000 00001111 11111111 0.0.15.255 0代表「檢查位元」 檢查位元會與設定的網段值比較

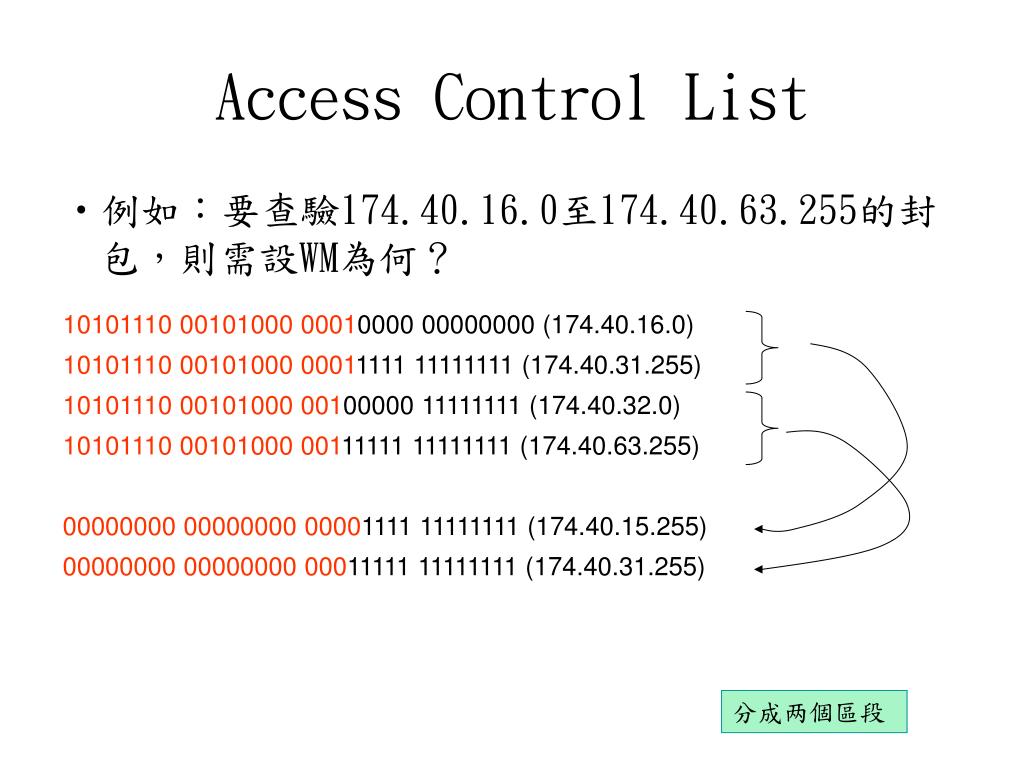

  8. Access Control List • 例如：要查驗174.40.16.0至174.40.63.255的封包，則需設WM為何？ 10101110 0010100000010000 00000000 (174.40.16.0) 10101110 0010100000011111 11111111 (174.40.31.255) 10101110 0010100000100000 11111111 (174.40.32.0) 10101110 0010100000111111 11111111 (174.40.63.255) 00000000 0000000000001111 11111111 (174.40.15.255) 00000000 0000000000011111 11111111 (174.40.31.255) 分成两個區段

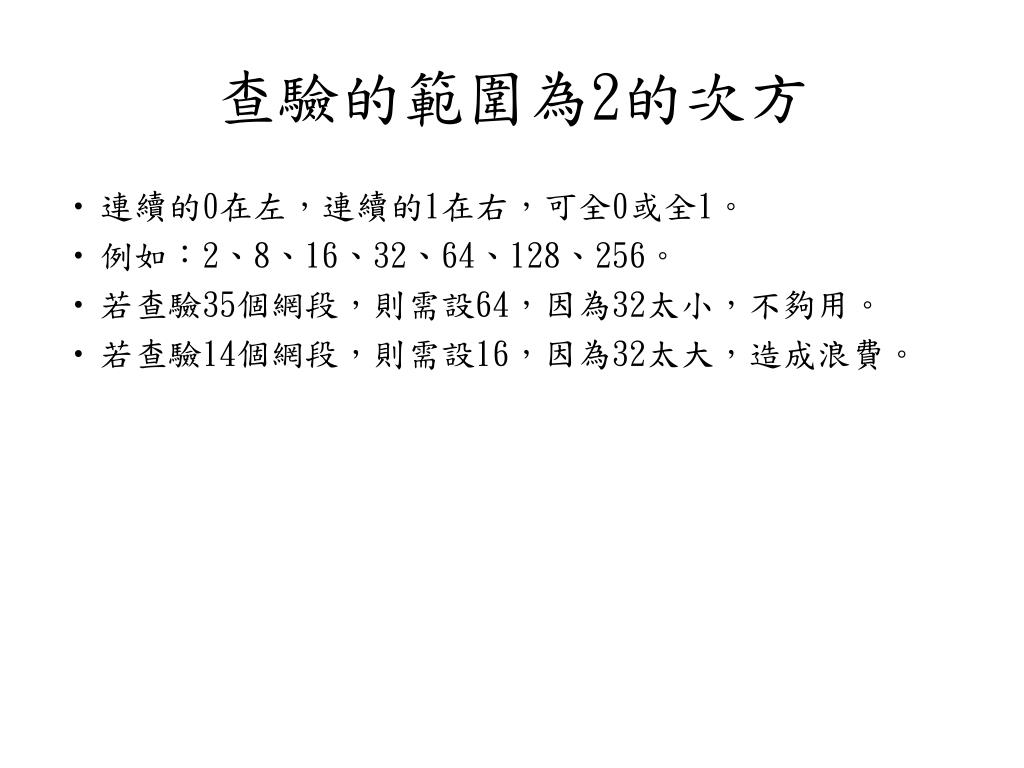

  9. 查驗的範圍為2的次方 • 連續的0在左，連續的1在右，可全0或全1。 • 例如：2、8、16、32、64、128、256。 • 若查驗35個網段，則需設64，因為32太小，不夠用。 • 若查驗14個網段，則需設16，因為32太大，造成浪費。

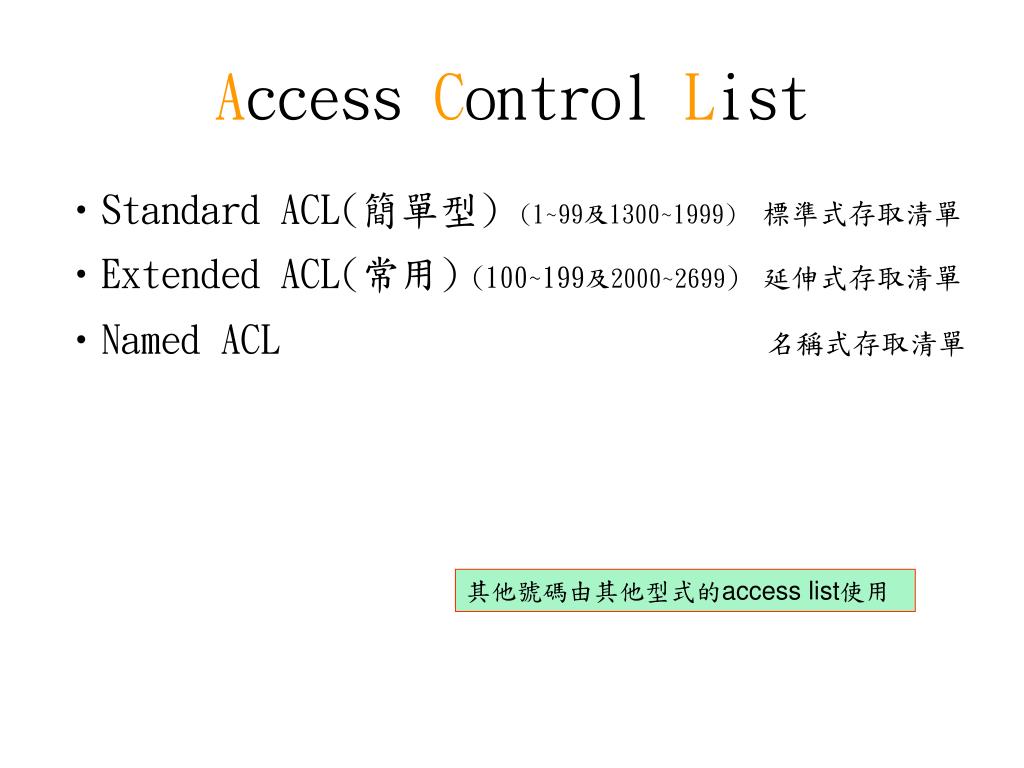

  10. Access Control List • Standard ACL(簡單型) (1~99及1300~1999) 標準式存取清單 • Extended ACL(常用)(100~199及2000~2699)延伸式存取清單 • Named ACL名稱式存取清單 其他號碼由其他型式的access list使用

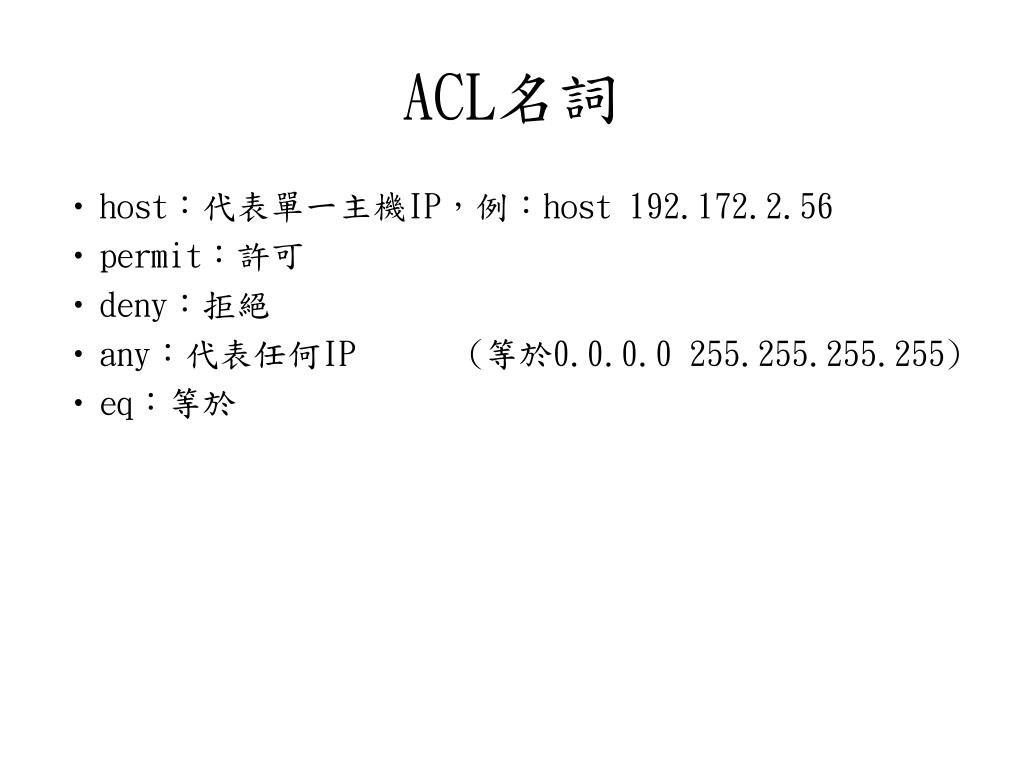

  11. ACL名詞 • host：代表單一主機IP，例：host 192.172.2.56 • permit：許可 • deny：拒絕 • any：代表任何IP (等於0.0.0.0 255.255.255.255) • eq：等於

  12. Standard Access Control List語法 • Router(config)# access-list access-list-number {deny | permit} source [source-wildcard ] [log] • Router(config)# no access-list access-list-number • log： 回傳訊息

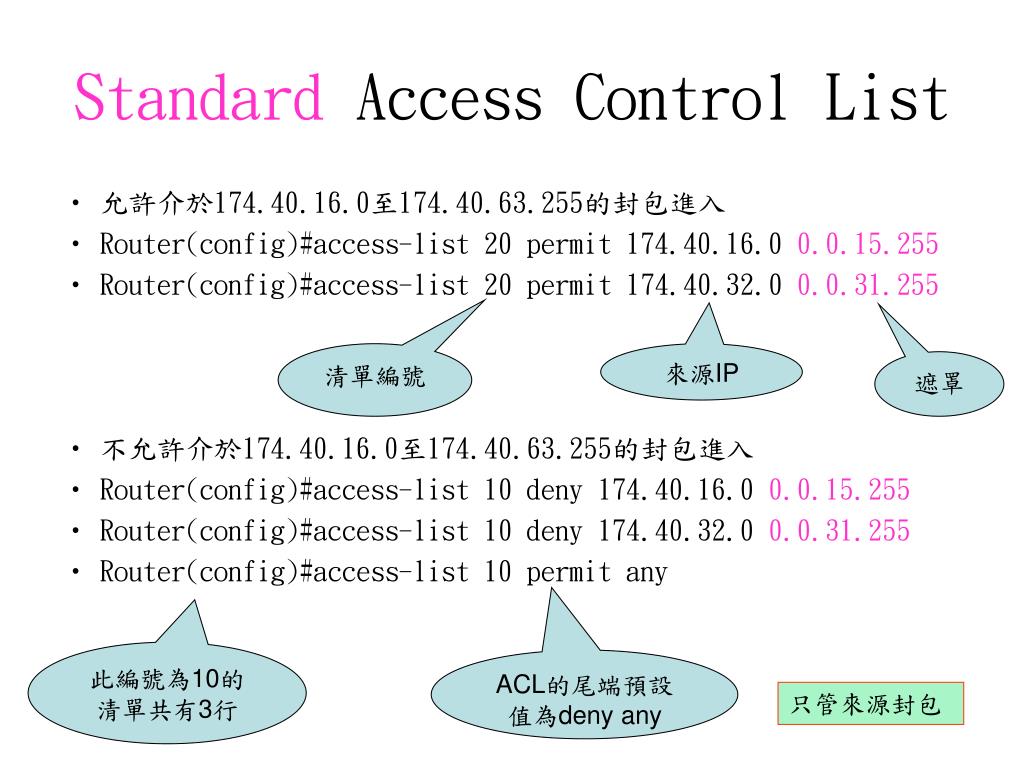

  13. Standard Access Control List • 允許介於174.40.16.0至174.40.63.255的封包進入 • Router(config)#access-list 20 permit 174.40.16.0 0.0.15.255 • Router(config)#access-list 20 permit 174.40.32.0 0.0.31.255 • 不允許介於174.40.16.0至174.40.63.255的封包進入 • Router(config)#access-list 10 deny 174.40.16.0 0.0.15.255 • Router(config)#access-list 10 deny 174.40.32.0 0.0.31.255 • Router(config)#access-list 10 permit any 清單編號 來源IP 遮罩 此編號為10的清單共有3行 ACL的尾端預設值為deny any 只管來源封包

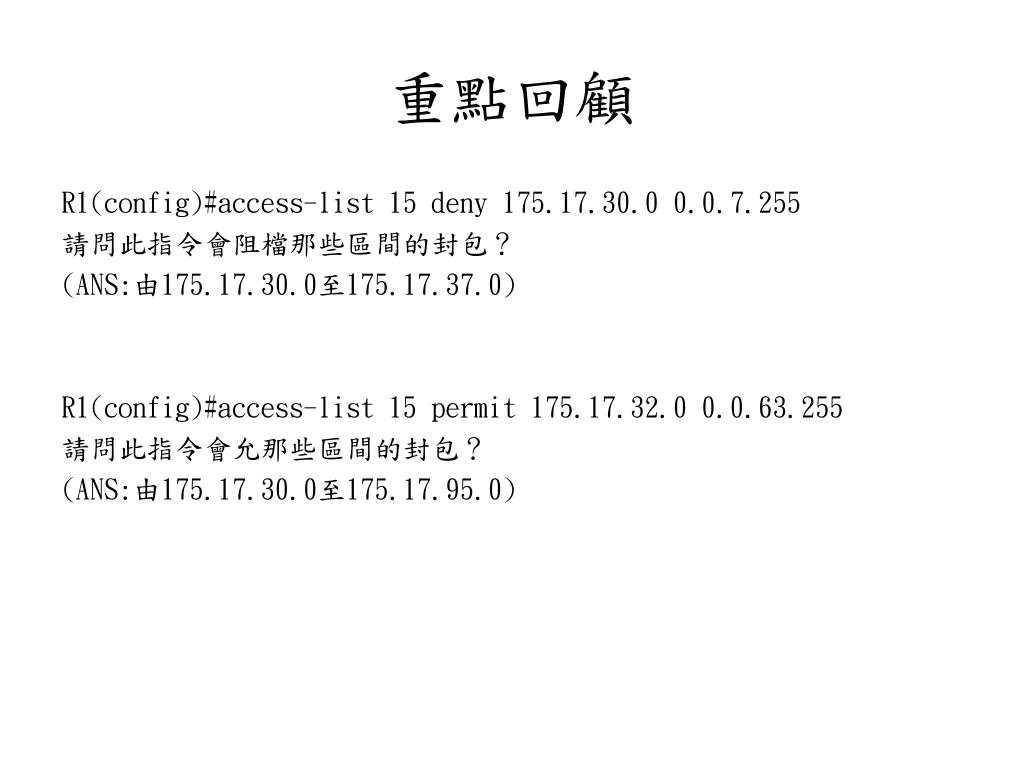

  14. 重點回顧 R1(config)#access-list 15 deny 175.17.30.0 0.0.7.255 請問此指令會阻檔那些區間的封包？ (ANS:由175.17.30.0至175.17.37.0) R1(config)#access-list 15 permit 175.17.32.0 0.0.63.255 請問此指令會允那些區間的封包？ (ANS:由175.17.30.0至175.17.95.0)

  15. 放置ACL到介面範例 管制輸入至路由器 • Router(config)#int FastEthernet 0 • Router(config-if)#ip access-group 110 in • Router(config)#int s 0 • Router(config-if)#ip access-group 110 out 管制由路由器輸出 輸出 s0/1 輸入 s0/0 路由器 輸出 輸入 e0/1 e0/1 交通管制

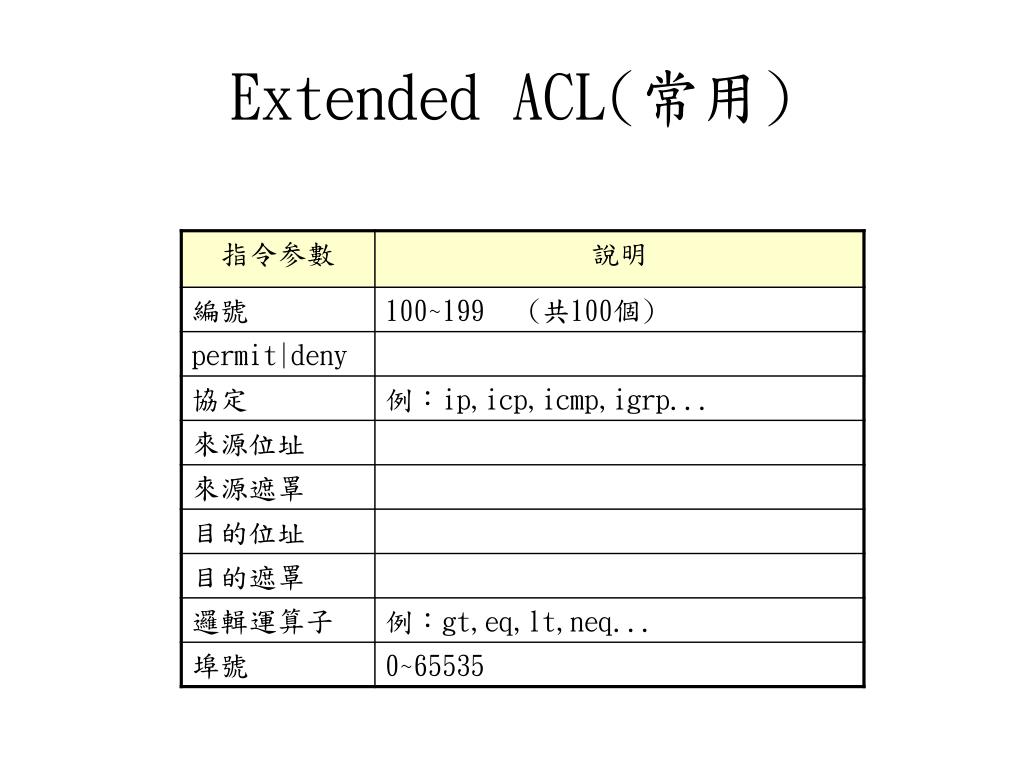

  16. Extended ACL(常用)

  17. Extended ACL語法 • Router(config)#access-list access-list-number {permit | deny} protocol source [source-mask destination destination-mask operator operand] [established] • operator operand:lt, gt, eq, neq(less than, greater than, equal, not equal) port number

  18. Extended ACL範例 句後無指令 • Router(config)#access-list 120 permit ip any any 表示任何網路協定 來源IP (0.0.0.0 255.255.255.255) 目的IP (0.0.0.0 255.255.255.255) 預設值是拒絕所有網路交通 允許所有的封包通過

  19. 允許任何人使用telnet • Router(config)#access-list 120 deny tcp any any eq telnet 此欄位亦可使用： ftp (21) telnet (23) www (80) 或也可寫成： Router(config)#access-list 120 deny tcp any any eq 23

  20. 允許任何人使用telnet • Router(config)#access-list 120 deny tcp any any eq telnet 此欄位亦可使用： icmp (Internet Control Message Protocol) ip (Internet Protocol) tcp (Transmission Control Protocol) udp (User Datagram Protocol) eq指令需配合適當指令

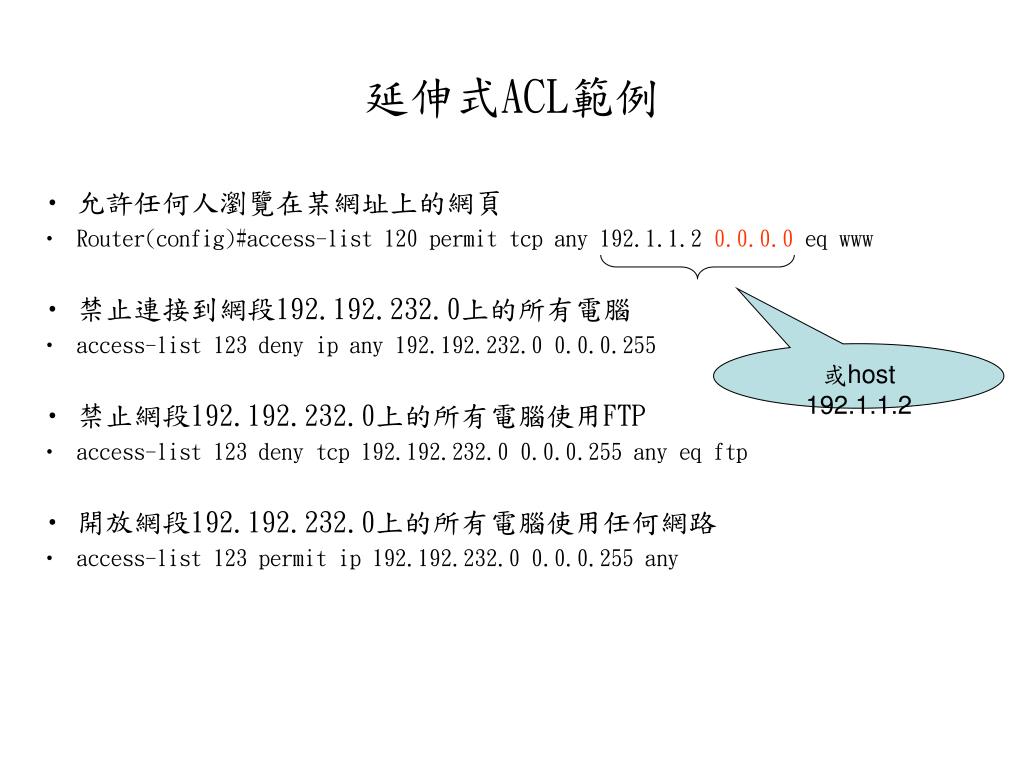

  21. 延伸式ACL範例 • 允許任何人瀏覽在某網址上的網頁 • Router(config)#access-list 120 permit tcp any 192.1.1.2 0.0.0.0 eq www • 禁止連接到網段192.192.232.0上的所有電腦 • access-list 123 deny ip any 192.192.232.0 0.0.0.255 • 禁止網段192.192.232.0上的所有電腦使用FTP • access-list 123 deny tcp 192.192.232.0 0.0.0.255 any eq ftp • 開放網段192.192.232.0上的所有電腦使用任何網路 • access-list 123 permit ip 192.192.232.0 0.0.0.255 any 或host 192.1.1.2

  22. 延伸式ACL範例 • 删除某ACL定義 • Router(config)#no access-list 編號 • 由介面中删除某ACL設定 • Router(config-if)#no ip access-group 編號 {in|out} • 查看ACL內容 • Router#show access-list • 查看ACL是否放置到介面 • Router#show run

  23. 延伸式ACL範例 • 顯示所有ACL的內容 • show access-lists • 顯示介面卡用了那些ACL設定 • show ip int

  24. Named ACL • 命名式ACL • 可將數字編號改為文字，以方便使用者識別 • 或當標準式ACL超過99個，延伸式ACL超過100個 • 在Cisco IOS 11.2版前的不能使用

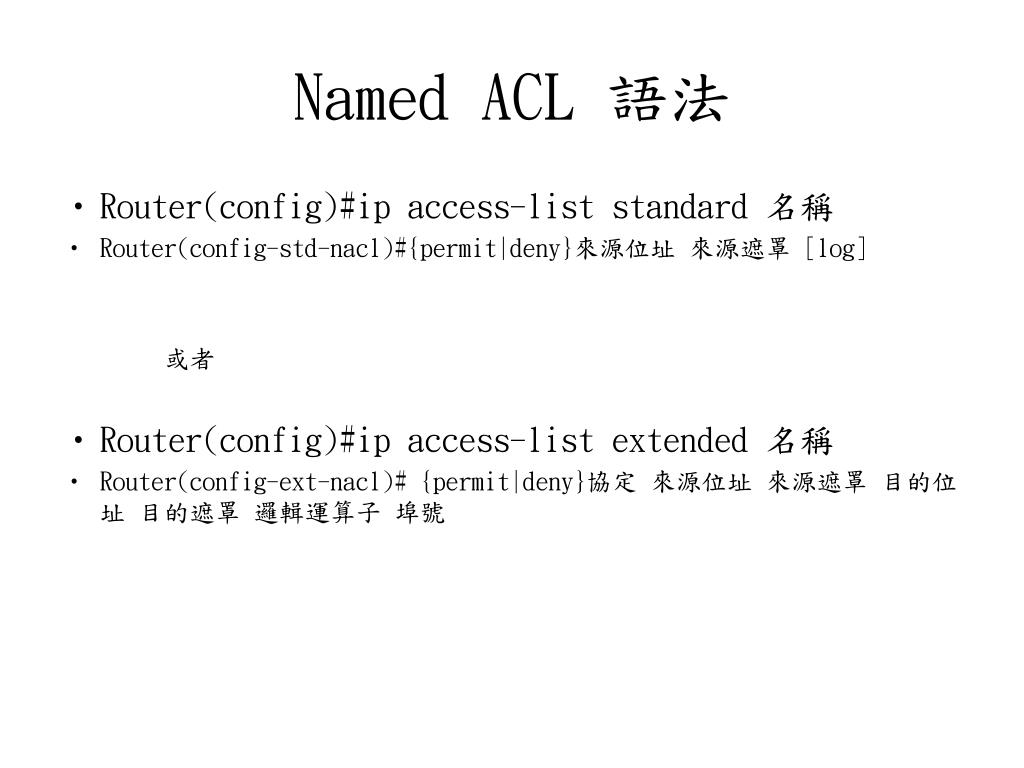

  25. Named ACL 語法 • Router(config)#ip access-list standard 名稱 • Router(config-std-nacl)#{permit|deny}來源位址 來源遮罩 [log] 或者 • Router(config)#ip access-list extended 名稱 • Router(config-ext-nacl)# {permit|deny}協定 來源位址 來源遮罩 目的位址 目的遮罩 邏輯運算子 埠號

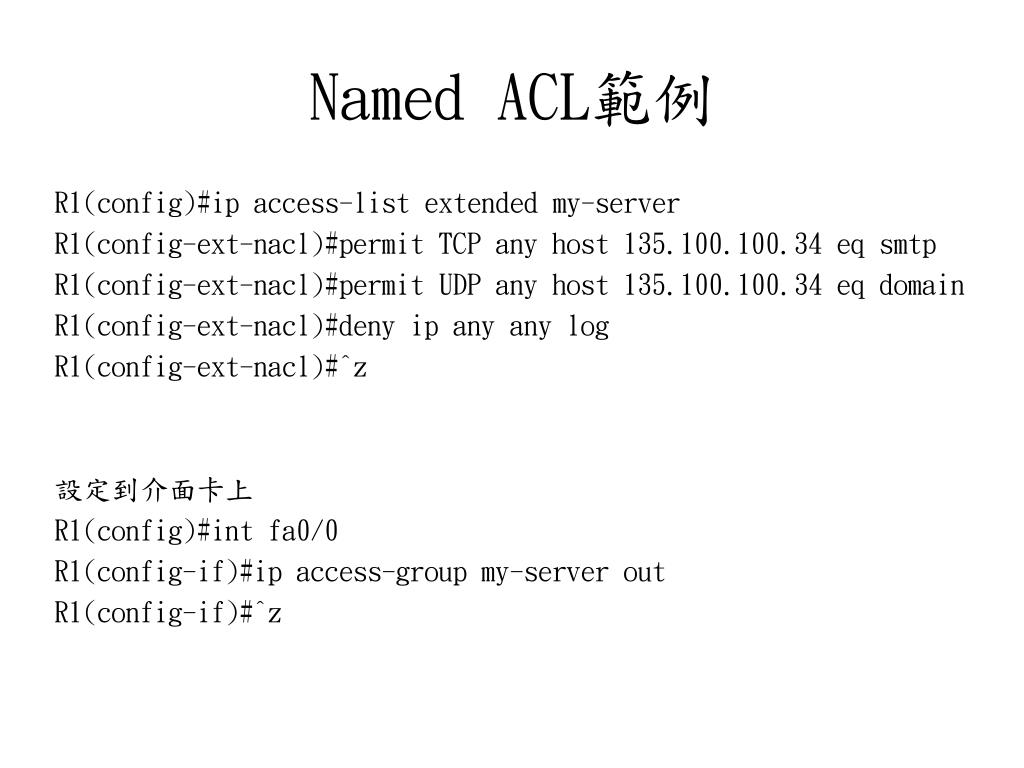

  26. Named ACL範例 R1(config)#ip access-list extended my-server R1(config-ext-nacl)#permit TCP any host 135.100.100.34 eq smtp R1(config-ext-nacl)#permit UDP any host 135.100.100.34 eq domain R1(config-ext-nacl)#deny ip any any log R1(config-ext-nacl)#^z 設定到介面卡上 R1(config)#int fa0/0 R1(config-if)#ip access-group my-server out R1(config-if)#^z

  27. access-class • 管制遠端登入telnet • 指令show users可查看有多少人連線 • 指令disconnect可切斷連線 • 只允許192.11.23.5的主機可遠端登入： R1(config)#access-list 40 permit 192.11.23.5 R1(config)#line vty 0 4 R1(config-line)#access-class 40 in

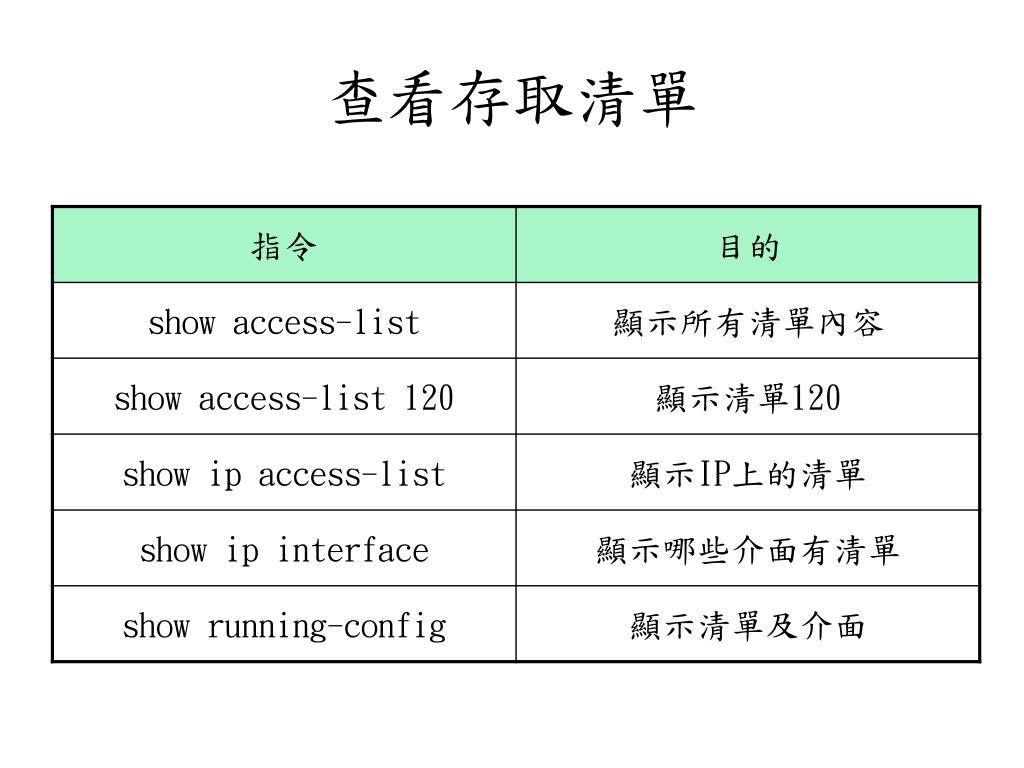

  28. 查看存取清單

  29. 重點回顧 • 請問ACL有何功能？ • 請簡述Wildcard Mask的工作原理。 • 請使用ACL，允許任何人瀏覽在某網址(192.192.232.17)上的網頁。並置放在s0/0輸出介面上。 • 請使用ACL，禁止連接到網段192.192.232.0上的所有電腦。並置放在e0/0輸出介面上。 • 請使用ACL，禁止網段192.192.232.0上的所有電腦使用FTP 。並置放在s0/1輸出介面上。 • 請使用ACL，開放網段192.192.232.0上的所有電腦使用任何網路。並置放在s0/0輸入介面上。
