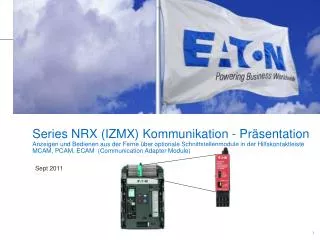

  1. Series NRX (IZMX) Kommunikation - PräsentationAnzeigen und Bedienen aus der Ferne über optionale Schnittstellenmodule in der HilfskontaktleisteMCAM, PCAM, ECAM (Communication Adapter Module) Sept 2011

  2. Unterstützte Schnittstellen • ModbusRTU • Slave • PROFIBUS-DP • V0 Slave ECAM PCAM MCAM • Ethernet • SMTP Mail • http(s) WebServer Offene Leistungsschalter ICAM IncomBUS(USA) IZMX 16/40

  3. Anwendungsfelder PROFIBUS-DP SPS Maschinenbau MOEM Energiemonitoring http (WebServer) SMTP Fernalamierung (mail) Gebäude/Energieverteilung EOEM EATON Power Expert System Leittechnik ModbusRTU Verfahrenstechnik SPS OPC

  4. Kommunikationspartner MCAM Feldbus Protokolle SPS oder Leitsystem PCAM ECAM Bediener http SMTP

  5. Übersicht der möglichen Daten Auslöser 520M 1150 Status offen/geschlossen/ausgelöst X X Warnungen X X Messdaten Ströme X X Spannungen X Frequenz X Leistung / Energie / Oberwellen X Protokollierung Alarme X (konfigurierbar) Ereignisse** X Messdaten** X Steuerbefehle öffnen/schließen/reset nach Auslösung X X ARMS Wartungsmode (ein/aus)* X X Konfiguration Auslöseparameter** X Protokollierung** X *nicht bei PCAM **nur mit ECAM

  6. Prinzipbild blau = Verdrahtung rot = Optional für Fernschalten Busanschluss Versorgung 24V DC Versorgungsspannung Schaltbefehl Serielle Schnittstelle Versorgung TU Arbeitsstromauslöser Einschaltmagnet Strom/Spannung Senors Messdaten Schutzfunktion Statussensoren ein-/ausgeschaltet

  7. CAM Konfiguration 520M 1150 xCAM Konfiguration aller CAM Module über den jeweiligen Auslöser Kein zusätzliches SW Werzeug erforderlich

  8. ECAM – Menü Struktur ECAM Zeit Übersicht der Alarme IP Adresse Aktualdaten und Kommandos Historie Konfiguration

  9. ECAM – Steuerkommandos Kommandos „Reset Trip“ und „Close Request“ ermöglichen Fernschalten nach einer Auslösung

  10. Demokoffer für Vorführung und Test Series NRX Communication • Demokoffer mit Auslöser und Kommunikationskomponenten • Für Demonstration und Testzwecke • Zur Ausleihe bei CB-P/Nikolic PROFIBUS-DP Ethernet ModbusRTU open close ARMS off on opened closed
