  1. 电子技术实训 模拟电子技术 课程教研组 2006年3月

  2. 一 体 人才培养模式 两 翼 绪论 一、目的要求 以应用能力为主体， 以理论知识和人文 精神为两翼”。 第一线的应用型技术人才

  3. “六会”能力 会看 会选 会算 会干 会修 会管 基础适度，以德为本； 强化应用，突出技能。 电子技术类课程是实践性很强的课程

  4. 教 学 安 排 二、实施方法 安装、调试红灯753台式小型收音机， 并进行排故。 • 介绍相关知识； • 焊接训练； • 元器件安装； • 电子电路调试； • 实训报告； • 考核。

  5. 三、实训报告 1.名称 2.实训内容和步骤 列出内容 画出框图 测试数据 3.实训总结 收获、经验、教训 提出建议和问题

  6. 要求： 加深理解高、中、低频和直流电路； 熟悉常用元器件的选用知识； 熟练掌握焊接技术； 了解印刷电路板的设计和制作工艺； 装配一台符合要求的收音机，并尽量做到能 自行排除故障。

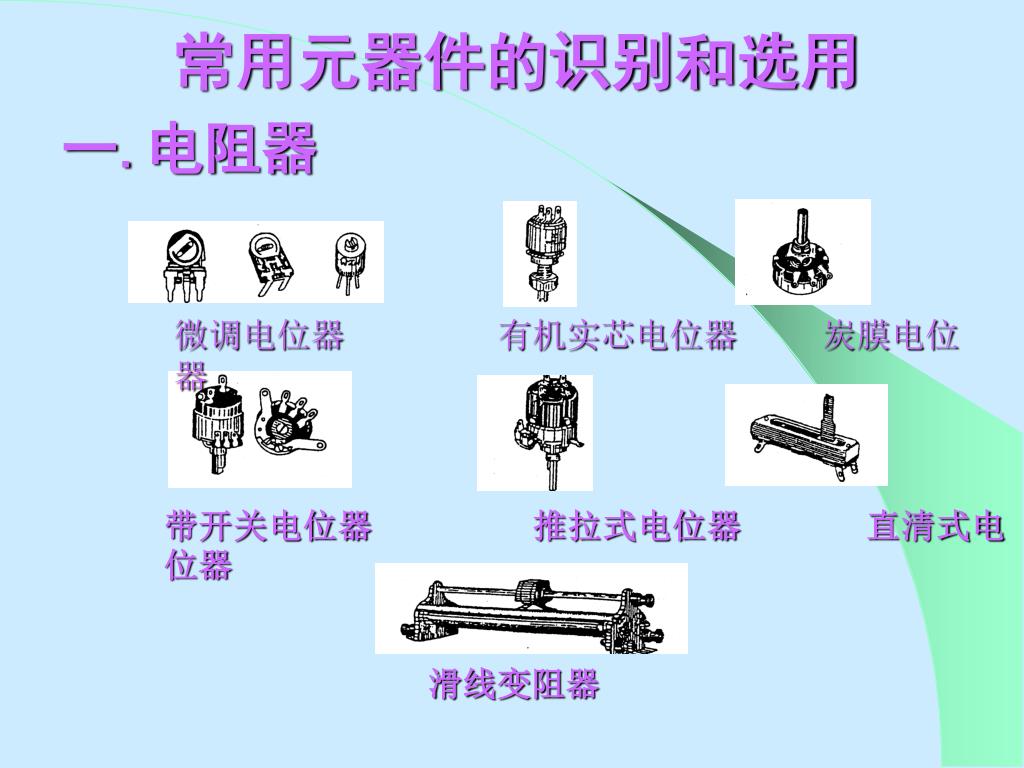

  7. 常用元器件的识别和选用 一.电阻器 微调电位器 有机实芯电位器 炭膜电位器 带开关电位器 推拉式电位器 直清式电位器 滑线变阻器

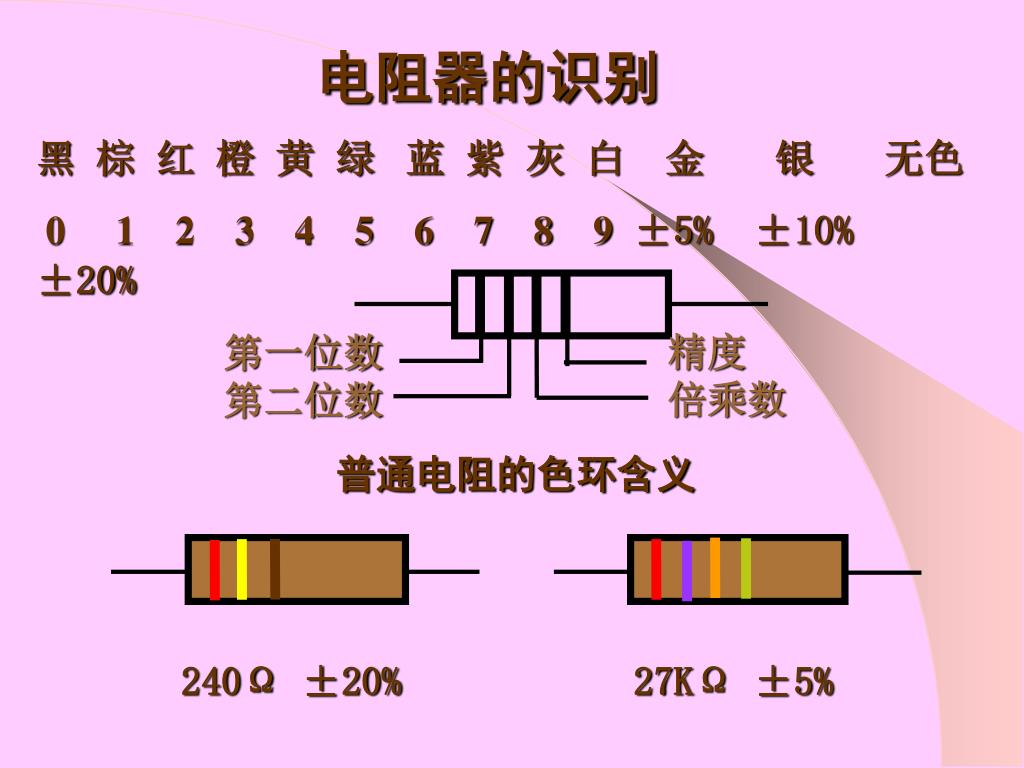

  8. 精度 倍乘数 第一位数 第二位数 电阻器的识别 黑 棕 红 橙 黄 绿 蓝 紫 灰 白 金 银 无色 0 1 2 3 4 5 6 7 8 9 ±5% ±10% ±20% 普通电阻的色环含义 240Ω ±20% 27KΩ ±5%

  9. 精度 倍乘数 第一位数 第二位数 第三位数 选用 电阻器 黑 棕 红 橙 黄 绿 蓝 紫 灰 白 金 银 无色 0 1 2 3 4 5 6 7 8 9 ±5% ±10% ±20% 精密电阻的色环含义 165Ω ±5%

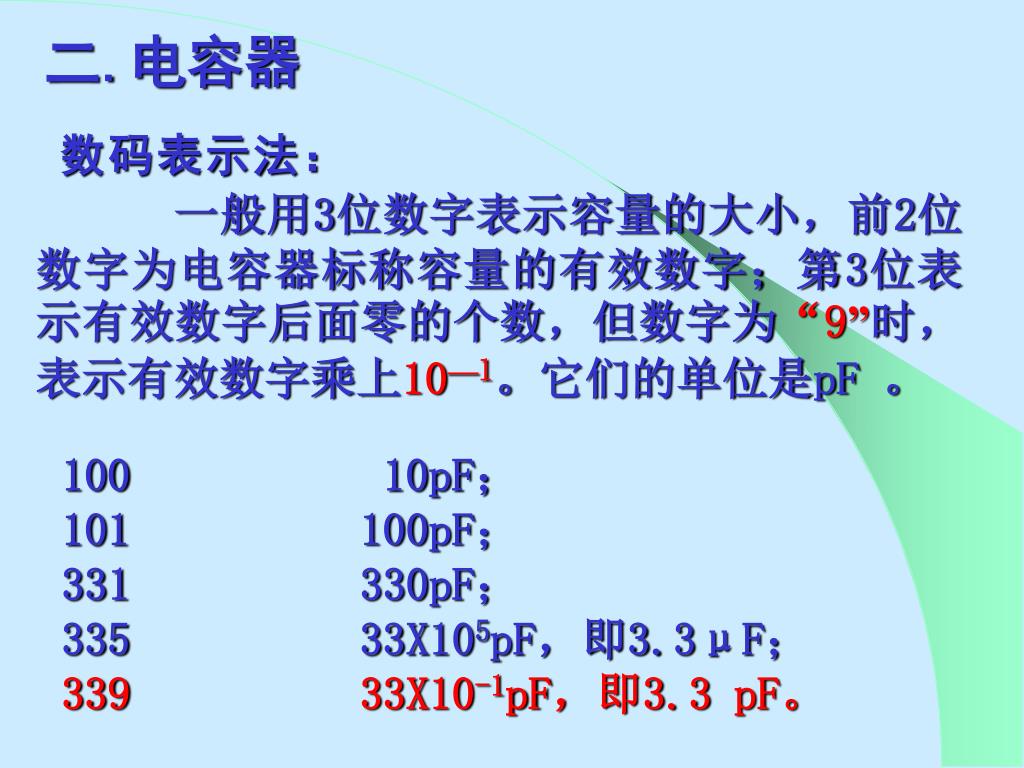

  10. 二.电容器 数码表示法： 一般用3位数字表示容量的大小，前2位数字为电容器标称容量的有效数字；第3位表示有效数字后面零的个数，但数字为“9”时，表示有效数字乘上10—l。它们的单位是pF 。 • 10pF； • 100pF； • 331 330pF； • 33X105pF，即3.3μF； • 339 33X10-1pF，即3.3 pF。

  11. 三.二极管

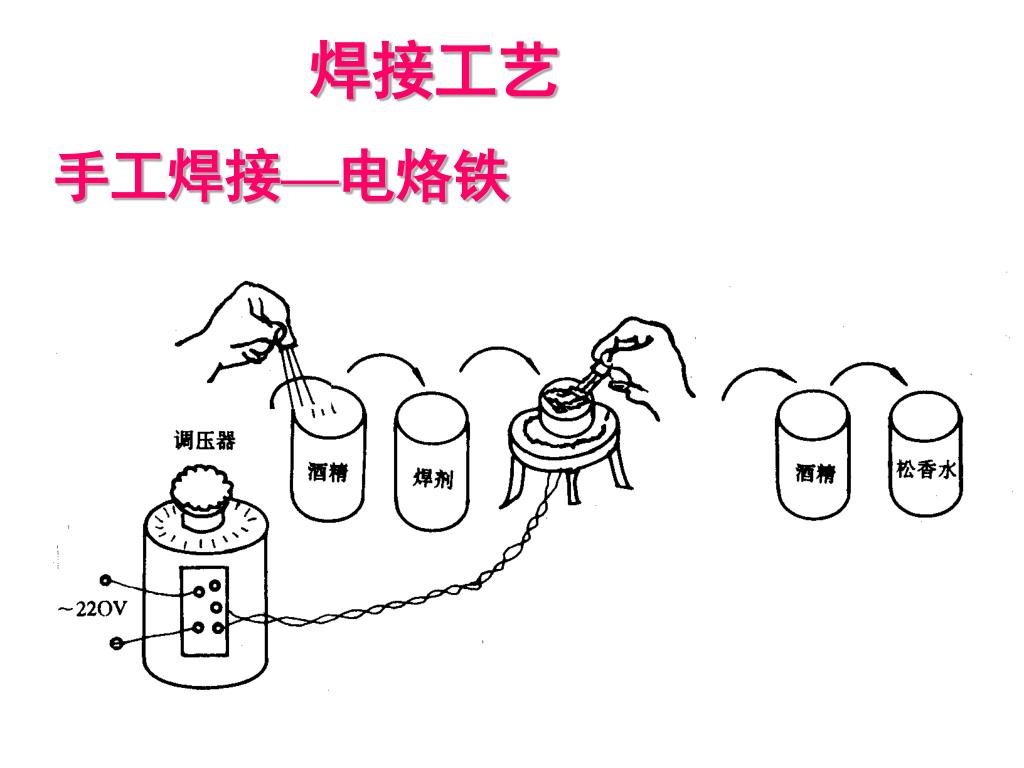

  12. 焊接工艺 手工焊接—电烙铁

  13. 一.电烙铁使用方法 正确加热方法

  14. 导线与端子的焊接 绕焊 钩焊 搭焊 二.导线焊接技术 焊锡五步操作法

  15. 导线与导线的焊接

  16. 焊接缺陷

  17. 2.5n 三.电阻焊接技术 D为直径；n为自然数

  18. 四.印制板的焊接—焊点

  19. 波 峰 焊 波峰焊接系统工艺流程示意图

  20. 印刷电路板设计与制作工艺 印制板功能 • 提供分离元件、集成电路等各种元器件固定、装配的机械支撑。 • 实现分离元件、集成电路等各种元器件之间的布线和电气连接或电绝缘，提供所要求的电气特性及特性阻抗等。 • 为自动锡焊提供阻焊图形，为元器件插装、检查、维修提供认别字符和图形。

  21. 印制电路板图设计原则 • 根据传导电流确定印制导线宽度； • 印制导线间距一般为1.5 mm； • 加大焊点处面积； • 防止导线交义； • 输入与输出需隔离； • 抗干扰措施 • 高频时，应尽量缩短引线，防止振荡； • 线间电位差较高时，注意绝缘强度； • 排元器件和布线要兼顾合理性和均匀性； • 印制电路板上注上必要的字和符号。

  22. 印制电路板工艺流程 绘图—照相制版— 感丝网—

  23. 感丝网—落料—图形转移—蚀刻—钻孔—刻板—孔化—抛光—镀金镀银—阻焊—助焊—修边—印字符图—出厂检验。感丝网—落料—图形转移—蚀刻—钻孔—刻板—孔化—抛光—镀金镀银—阻焊—助焊—修边—印字符图—出厂检验。

  24. 输入 变换器 发送 设备 输出 变换器 接收 设备 信道 基带信号 己调信号 基带信号 接收信息 信源 接收天线 扬声器 混频器 声音 本地 振荡器 低频 放大器 输入 回路 中频 放大器 检波器 超外差式接收机 通 信 系 统 方框 图 超 外 差 式 接 收 机 方 框 图

  25. 1 L 2 C1-1 C，1-1 L1-1 L1-2 3 4 1 3 2 4 1.输入回路

  26. +Vcc 输入信号 输出信号 0.01uF C，1-2 0.022uF 2.变频级

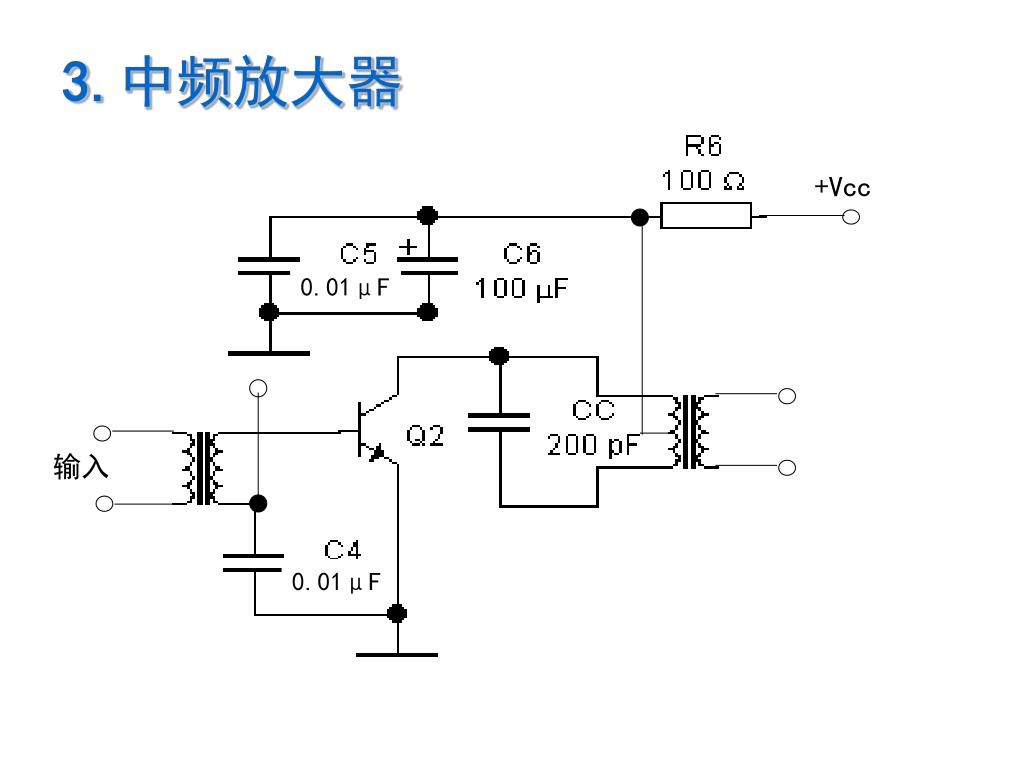

  27. +Vcc 3.中频放大器 0.01μF 输出信号 输入信号 0.01μF

  28. +Vcc 输入信号 输出信号 4.检波器

  29. +Vcc 扬声器 输入信号 5.低频放大器

  30. 计算公式中Vcc用Vcc/2代入 UU 单电源供电 OTL互补对称功率放大电路 共集电路 双电源供电

  31. RW2=22Ω RW2=132Ω 实际电路

  32. 超外差式接收机的调试 • 额定输出功率 • 灵敏度 • 选择性 • 失真度 • 频率范围 • 电源耗电 1.技术指标

  33. 2.调试 • 静态工作点 Q6、 Q7：3—5mA； Q5 ：2 —2.5mA ； Q4 ：1 —2mA ； Q3 ：0,4 —0.5mA ； Q2 ：0,4 —0.5mA ；Q1： 0,4 —0.5mA Q1— Q5晶体管各极的电压(V) Q1 Q2 Q3 Q4 Q5 B 1.1 0.6 0.6 1.06 0.7 E 0.4 0 0 0.36 0 C 2.3 2.3 1.0 1.7 2.5 .

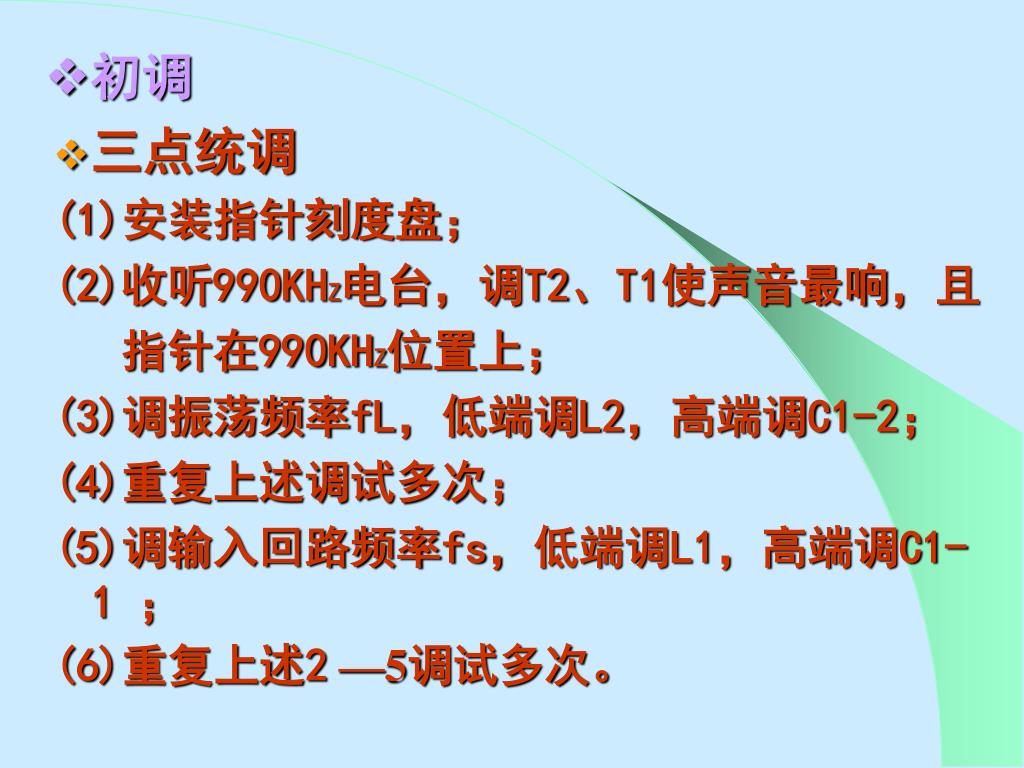

  34. 初调 • 三点统调 (1)安装指针刻度盘； (2)收听990KHZ电台，调T2、T1使声音最响，且 指针在990KHZ位置上； (3)调振荡频率fL，低端调L2，高端调C1-2； (4)重复上述调试多次； (5)调输入回路频率fs，低端调L1，高端调C1-1 ； (6)重复上述2—5调试多次。

  35. 3.排除故障 • 完全无声音 • 低频振荡 • 高频振荡
