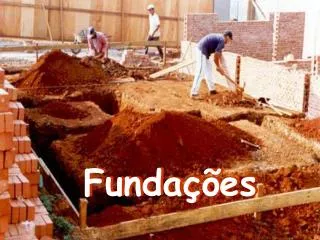

Fundações

1. Fundações Fundações

2. Fundações • Toda e qualquer construção seja de pequeno, médio ou de grande porte, requerem estruturas de apoio o que denominamos de ¨ FUNDAÇÃO ¨ • As Fundações tem a função de Transmitir o peso da estrutura à superfície do terreno. • Segurança contra a ruptura das peças estruturais (vigas, pilares, lajes). • Segurança contra ruptura do terreno. • Há a necessidade do conhecimento da • resistência do terreno. • R= P / S

3. ? Porque enterrar as fundações • Evitar o escorregamento lateral • Eliminar ou remover a camada superficial do terreno. (baixa resistência)

4. VERIFICAÇÃO DO TERRENO PARA INÍCIO DE QUALQUER PLANEJAMENTO E PROJETO ESTRUTURAL RESIDENCIAL E PREDI-AL, UM DOS PONTOS BÁSICOS, É FAZER A VERIFICAÇÃO DO TERRENO, DE MODO GLOBAL ISTO É: 1- A POSIÇÃO NORTE-SUL ( INSOLAÇÃO ); 2- PLANTA TOPOGRÁFICA PLANIALTIMÉTRICA; 3- TIPO DE SOLO ( SONDAGEM );

5. INVESTIGAÇÃO DO SOLO DE UMA ANÁLISE CUIDADOSA PODE MOSTRAR SE UM TERRENO TEM O SOLO ALTAMENTE COMPRESSÍVEL, EXIGINDO ASSIM UMA CONSOLIDAÇÃO PRÉVIA. DE UMA SONDAGEM QUE TEM POR OBJETIVO VERIFICAR A NATUREZA DO SOLO, A ESPESSURA DAS DIVERSAS CAMADAS ( ESTRATIFICAÇÃO ), A PROFUNDIDADE E A EXTENSÃO DA CAMADA MAIS RESISTENTE QUE DEVERÁ RECEBER AS CARGAS DA CONSTRUÇÃO, E DETERMINAR O TIPO DA FUNDAÇÃO A SER ESPECIFICADA.

6. UMA BASE PRÁTICA NA CONSTRUÇÃO, ATRAVÉS DA MECÂNICA DOS SOLOS DEFINIMOS E CLASSIFICAMOS OS MATERIAIS QUE OCORREM NA SUPERFÍCIE DA CROSTA TERRESTRE EM: ROCHAS-SOLOS ROCHOSOS (PEDREGULHOSOS) SOLOS ARENOSOS/SILTOSOS (COMPACÍVEIS); SOLOS ARGILOSOS (CONSISTÊNCIA).

7. PROCEDIMENTOS BÁSICOS ANTES DE SE DECIDIR PELO TIPO DE FUNDAÇÃO EM UM TERRENO : • VISITAR O LOCAL DA OBRA, VERIFICANDO SE EXISTEM ÁREAS DE ALAGADOS, ENXARCOS AFLORAMENTO DE ROCHAS ; • B) VISITAR OBRAS EM ANDAMENTO NAS PROXIMIDADES, VERIFICANDO AS SOLU-ÇÕES ADOTADAS; • C) FAZER SONDAGEM A TRADO (BROCA) COM DIÂMETRO DE 2“ OU 4", RECOLHENDO AMOSTRAS DAS CAMADAS DO SOLO ATÉ ATINGIR A CAMADA RESISTENTE; • D) REQUISITAR UMA SONDAGEM GEOTÉCNICA.

8. PLANTA SP – SONDAGEM A PERCUSSÃO

9. Leito de Fundação • Superfície do terreno sobre o qual o peso da estrutura superior se assenta; • Região do terreno onde se encontra > dificuldade de aprofundamento no solo; • Volume constante - deformação plástica; (argiloso) • Volume variável – adensamento (arenoso). Tipos de Deformações do Solo

10. Pressão Limite de Carga Capacidade de Carga Caracterizadopelo aumento rápido das deformações • máx. • = P / S •  = resistência do solo, kg/cm2 • P = carga que atua sobre o solo, kg • S = área sobre a qual atua a carga. Recalque

11. Determinação da Pressão Admissível • Por meio de teorias da mecânica do solo; • Por meio de provas de cargas sobre placas; • Por meios Empíricos.

12. 1. Método da Percussão Princípio: A percussão de um volume que cai de uma certa altura, repetidas vezes sobre o mesmo ponto do terreno, provocará um adensamento no mesmo. R = P [(n.h) + (n+1)] S e 2  O coeficiente de segurança é de 90%.

13. n = número de quedas (10) h = altura de queda e = espessura que aprofundou o terreno.

15. Exemplo 1. Ao se fazer um estudo da resistência de um solo pelo Método da Percussão, foram encontrados os seguintes dados: • peso do maço: 100kg; • Altura da queda (h): 1,5m; • Espessura de aprofundamento (e): 20cm; • Nº de quedas (n): 10; • Sessão da superfície inferior: 400cm2; Calcule a resistência deste solo.

16. Solução

17. Método Empírico: (não havendo dúvidas nas características dos solos)

18. EFEITOS DOS RECALQUES NAS ESTRUTURAS • Danos Estruturais : • são os danos causados à própria construção. • Danos Arquitetônicos: • são danos causados à estética da construção. • Danos Funcionais: • são danos causados à utilização da construção.

19. Trinca devido a situações de carregamento diferentes Trinca devido a fundações em diferentes níveis Trinca devido a recalques de aterros mal compactados Junta

20. Classificação: Contínua Descontínua Fundação Direta Usadas nas Construções Em geral Obras de grande porte Fundação Indireta Estacas Tubulões

21. 1.Fundações Diretas Contínuas (FDC) • São valas contínuas sob todo seguimento das paredes. •  São utilizadas quando o leito de fundação • se encontra até a profundidade de 1,5 m. •  Em obras de 1 a 2 pavimentos, se o leito resistente for encontrado até uma profundidade de 0,5 m.

22. SAPATA CORRIDA SUSTENTA A CARGA DE UMA PAREDE DISTRIBUÍDA LINEARMENTE. UTILIZADA COM SISTEMA ESTRUTURAL DE ALVENARIA ARMADA.

23. ALICERCES – SAPATA CORRIDA Os alicerces são estruturas executadas pelo assentamento de pedras ou tijolos maciços recozidos, em valas de pouca profundidade (entre 0,50 a 1,20 m), e largura variando conforme a carga das paredes. SOLO RESISTENTE ALICERCE DE TIJOLOS SAPATA CORRIDA

24. Fundações Diretas Contínuas em alvenaria

25. Fundações Diretas Contínuas em concreto

26. Sarrafos em nível

27. Uso de Brocas / O 1/4’’ c/ 20 / 3 O3/8’’ SOLO Sapata Armada / 0,10 O 20 Brocas

28. 2.Fundações Diretas Descontínuas (FDD) • São utilizadas quando o leito de fundação se encontra até a profundidade de 1,5 m. • É o caso de obras onde as cargas do telhado, laje e alvenaria são descarregados em vigas e estes em pilares. • As fundações diretas apresentam 2 tipos de sapatas isoladas: • Em alvenaria de tijolos maciços- Pequenas construções • Em blocos de concreto- Para maiores exigências

29. TIPOS DE FUNDAÇÕES RASAS SAPATA ISOLADA QUANDO HÁ UMA SAPATA ÚNICA SOB PILAR, RECEBENDO A CARGA DIRETA E PONTUAL PELO PILAR SAPATA

30. TIPOS DE SAPATAS CARGA QUADRADA RETANGULAR CICULAR POLIGONAL SAPATA ISOLADA COM ARMADURAS

32. Vala e armadura para Sapata

33. SAPATA ISOLADA –( COM ARRANQUES )

34. CASA TÉRREA SOBRADO BALDRAME SAPATA

35. PARA FUNDAÇÕES RASAS ( CASAS TÉRREAS ) CAPACIDADE DE CARGA LINEAR (Quanto agüenta por metro linear) Sapata corrida em solo de Argila DURA [ 3 kgf / m2] Sapata corrida em Solo de Argila RIJA [ 2 kgf / m2] Baldrame com alvenaria de tijolo de barro maciço de 1 tijolo. 7.500 kgf / m 5.000 kgf / m Baldrame com alvenaria de tijolo de barro maciço de 1 e 1/2 tijolo. 11.250 kgf / m 7.500 kgf / m Baldrame com alvenaria de tijolo de barro maciço de 2 tijolos. 15.000 kgf / m 10.000 kgf / m

36. RADIER É UMA GRANDE LAJE, ONDE APOIAM SE OS PILARES E PAREDES DA EDIFICAÇÃO. É UMA FORMA DE DIMENSIONAMENTO DAS SAPATAS ISOLADAS, SE A ÁREA DAS SAPATAS EM PLANTA ULTRAPASSAR 60% DA  ÁREA DA EDIFICAÇÃO, TORNA-SE MAIS ECONÔMICO EXECUTÁ-LAS DEVIDO A REDUÇÃO CONSIDERÁVEL DA EXECUÇÃO DE FORMAS. APLICÁVEL SOBRE SOLO INSTÁVEL OU SUJEITOS A RECALQUES

37. RECALQUES RADIER RECALQUE UNIFORME

38. RECALQUES ROMPIMENTO DO SOLO

39. 3. Fundações Indiretas • Usadas quando o terreno resistente está muito profundo, de 5 a 7 ou 9 m. • Quando a carga da construção é muito alta. • Nesse caso ambos os processos anteriores são inviáveis, tornando-se anti-econômicos sendo necessário usar estacas de concreto, tubulões, etc. • Sondagens -Firmas especializadas

40. Etapas de execução da Fundação de uma Obra: • Locação; • Escavação das valas; • Apiloamento do fundo das valas; • Execução da fundação (concretagem, • impermeabilização, reaterro, contrapiso).

41. 1. Locação Locar uma obra é transferir para o terreno o que foi projetado em uma escala reduzida. • Atividade fácil • Erros cometidos, são praticamente incorrigíveis • Faz-se o uso de cavaletes e tábuas corridas • Locação de Paredes

42. 1. Locação • 1º passo: locar alinhamento inicial; • 2º passo: tomar orientação p/ paredes perpendiculares, com ângulo de 90° perfeito; • Método de Pitágoras: 3m 4m 5m

43. Método Prático para a marcação do Eixo das Paredes

44. Locação da Fundação com Emprego de Cavalete

45. Locação da Fundação com Emprego de Tábua Corrida

46. locação

47. 2. Escavação das Valas • Profundidade mínima de 40cm; • Parede c/ 1/2 tijolo de espessura, alicerce de 1 tijolo; • Parede c/ 1 tijolo de espessura, alicerce de 1 e 1/2 tijolo; • Deixar de 5 a 10 cm a mais nas laterais;

48. 2. Escavação das Valas Local para a deposição da Terra Escavada

49. Vala com ferragem

50. Valas
