Presentation Transcript


4ru rack type x 1 ndf 1000a or 1ru rack type x 1 ndf 1400a

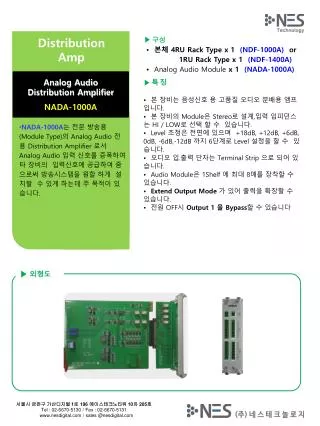

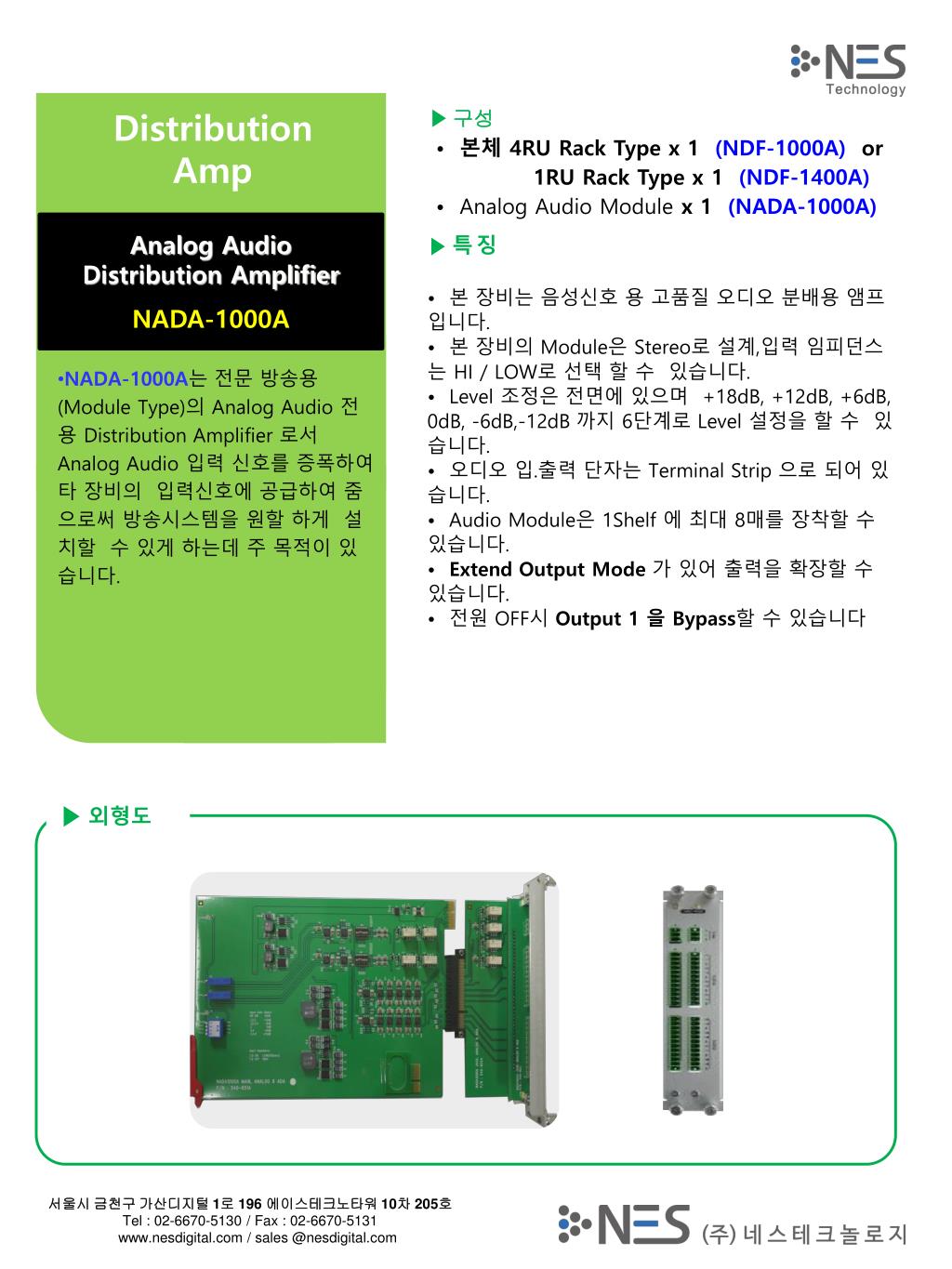

허허허허

▶ 구성

•본체 4RU Rack Type x 1 (NDF-1000A) or

1RU Rack Type x 1 (NDF-1400A)

•Analog Audio Module x 1 (NADA-1000A)

Distribution

Amp

Analog Audio Distribution Amplifier

NADA-1000A

▶ 특 징

• 본 장비는 음성신호용 고품질 오디오 분배용 앰프입니다.

• 본 장비의 Module은 Stereo로 설계,입력 임피던스는 HI / LOW로 선택 할 수 있습니다.

• Level 조정은 전면에 있으며 +18dB, +12dB, +6dB, 0dB, -6dB,-12dB 까지 6단계로 Level 설정을할 수 있습니다.

• 오디오 입.출력 단자는 Terminal Strip 으로 되어 있습니다.

• Audio Module은 1Shelf 에 최대 8매를 장착할 수 있습니다.

• Extend Output Mode 가 있어 출력을 확장할 수 있습니다.

• 전원 OFF시 Output 1 을 Bypass할 수 있습니다

  • NADA-1000A는 전문 방송용 (Module Type)의 Analog Audio 전용 Distribution Amplifier 로서 Analog Audio 입력 신호를 증폭하여 타 장비의 입력신호에 공급하여 줌으로써 방송시스템을 원할 하게 설치할 수 있게 하는데 주 목적이 있습니다.

▶외형도

서울시 금천구 가산디지털 1로 196 에이스테크노타워 10차 205호

Tel : 02-6670-5130 / Fax : 02-6670-5131

www.nesdigital.com / sales @nesdigital.com


4ru rack type x 1 ndf 1000a or 1ru rack type x 1 ndf 1400a

▶ 규격

<Input>

■ Input : 1 In ( 2 Channels L/R)

■ Input Impedance : 600 ohm or 20K ohm balanced

■ Input Level : +24dBm 600 ohm Max

■ Common Mode Rejection : >60dB @ 20KHz

<Output>

■ Output : 8 Out ( 2 Channels L/R)

■ Bypass Output : 1Out ( 2 Channels L/R)

■ Output Impedance : 600 ohm balanced

■ Output Level : +24dBm 600 ohm Max

■ Output to Output Resolution : >70dB, 20hz to 20Khz

<Others>

■ Gain Range : ±6dB 20-turn port

(-12,-6,0,+6,+12,+18dB Dip SW )

■ Signal Noise : >90dB 20Hz-20kHz

■ Frequency Response : <±0.1dB,20Hz-20 kHz

■ Total Harmonic Distortion : <0.05% 20Hz-20kHz

■ Power Requlrements : AC110/220V 50/60Hz

서울시 금천구 가산디지털 1로 196 에이스테크노타워 10차 205호

Tel : 02-6670-5130 / Fax : 02-6670-5131

www.nesdigital.com / sales @nesdigital.com


4ru rack type x 1 ndf 1000a or 1ru rack type x 1 ndf 1400a

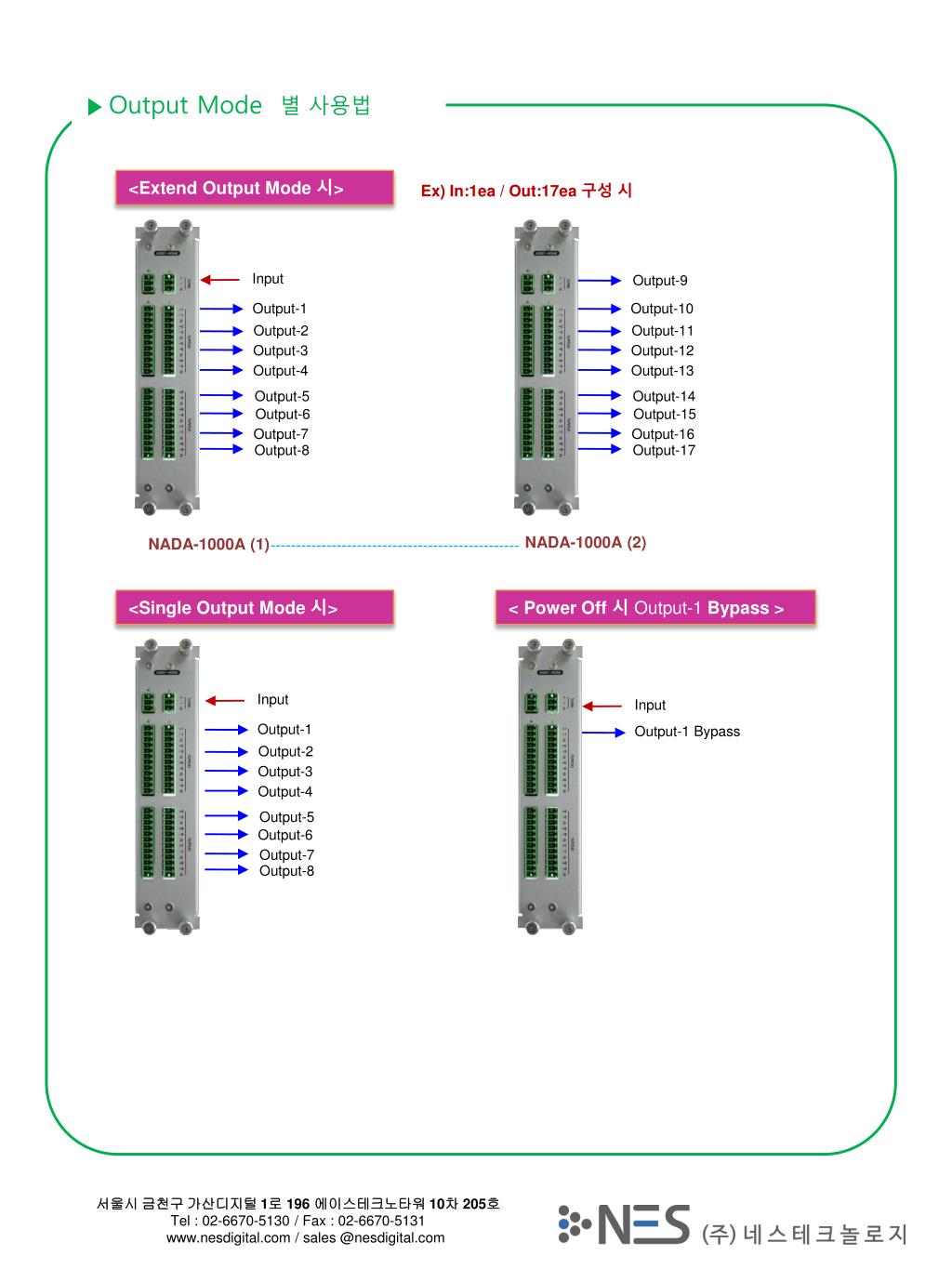

▶ Output Mode 별 사용법

<Extend Output Mode 시>

Ex) In:1ea / Out:17ea 구성 시

Input

Output-9

Output-1

Output-10

Output-2

Output-11

Output-3

Output-12

Output-4

Output-13

Output-5

Output-14

Output-6

Output-15

Output-7

Output-16

Output-8

Output-17

NADA-1000A (2)

NADA-1000A (1)

<Single Output Mode 시>

< Power Off 시 Output-1 Bypass >

  • <Single Output Mode 시>

Input

Input

Output-1

Output-1 Bypass

Output-2

Output-3

Output-4

Output-5

Output-6

Output-7

Output-8

서울시 금천구 가산디지털 1로 196 에이스테크노타워 10차 205호

Tel : 02-6670-5130 / Fax : 02-6670-5131

www.nesdigital.com / sales @nesdigital.com
