고효율 메탈 작업등 High-efficient Metal-halide Work Lamps

1. 고효율 메탈 작업등High-efficient Metal-halide Work Lamps ㈜ 삼명사

2. 제품소개 방전등 최초 포터블!! • 고효율메탈작업등(SM-MHWL)은광효율이 높은 메탈할라이드램프를 사용하면서, 안정기내장형등기구와 일체형으로 구성되는 작업등기구로서, HMWL은 High-efficient Metal-halide Work Lamps의 약자이다. • 고효율메탈작업등은 기존의 250W 메탈할라이드작업등에 비해 저전력 소형 경량이며, 특히 BL램프를 사용한 작업등을 교체하여 월등한 에너지 절감효과를 나타낼 수 있다. Sammyungsa

3. 제품의 특성 및 장점 • 뛰어난 경제성 • 편의성 • 휴대의 간편함 • 내구성 • 효율이 높은 메탈할라이드램프와 안정기 일체형 등기구이므로, 광효율이 높고, 연색성이 뛰어나며, 휴대가 용이하고, 절전효율이 높아, 기존의 메탈할라이드 작업등 및 BL램프를 즉시 교체가 가능하며, 작업장 어디서나 플러그만 꽂으면 사용이 가능하다. Sammyungsa

4. 시스템 구성 • 광원은 에너지효율이 높고 연색성 및 색온도가 좋은 고효율형 메탈할라이드 Arc-Tube와, 눈부심을 방지하고 외구의 온도를 낮추도록 하는 도포 형 ED75외구와 결합하여 사용한다. • KS 혹은 IEC규격에 따라 MHF100(A/E)형 메탈할라이드램프용 안정기와 이그나이터를 사용한다. (이그니션 펄스는 3.8KV~5KV정도이다.) • 램프 보호망은 내충격성이 강하며, 몸체는 난연성 재질로 밀폐구조로 방수형이다. • 램프, 안정기, 보호망, 안정기 함, 그리고 전원코드가 일체형으로 구성된다. • 적절한 램프의 구동을 위하여 주전원의 변동은 명판에 표시된 정격전압을 최대 +6/-8%를 벗어나지 않아야 한다. Sammyungsa

5. 시스템 구성 - 안정화특성 Typicalwarm-up Characteristics Sammyungsa

6. 시스템 구성 - 결선도 Typicalimpulse igniter circuit Sammyungsa

7. 기존작업등 비교

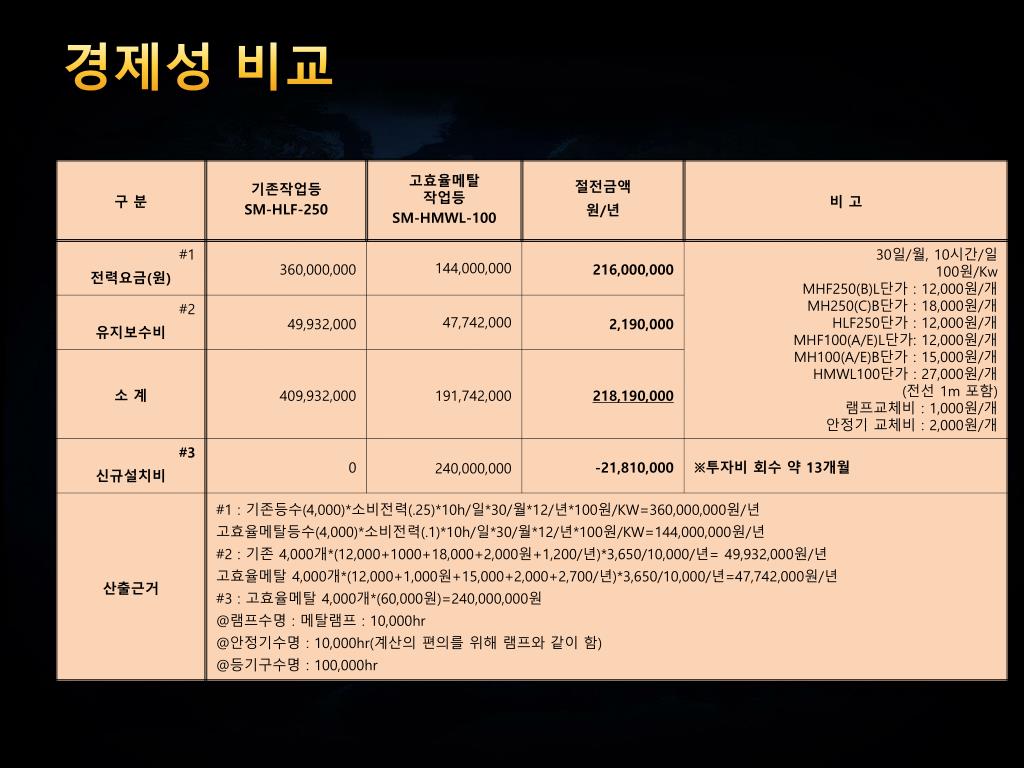

8. 경제성 비교

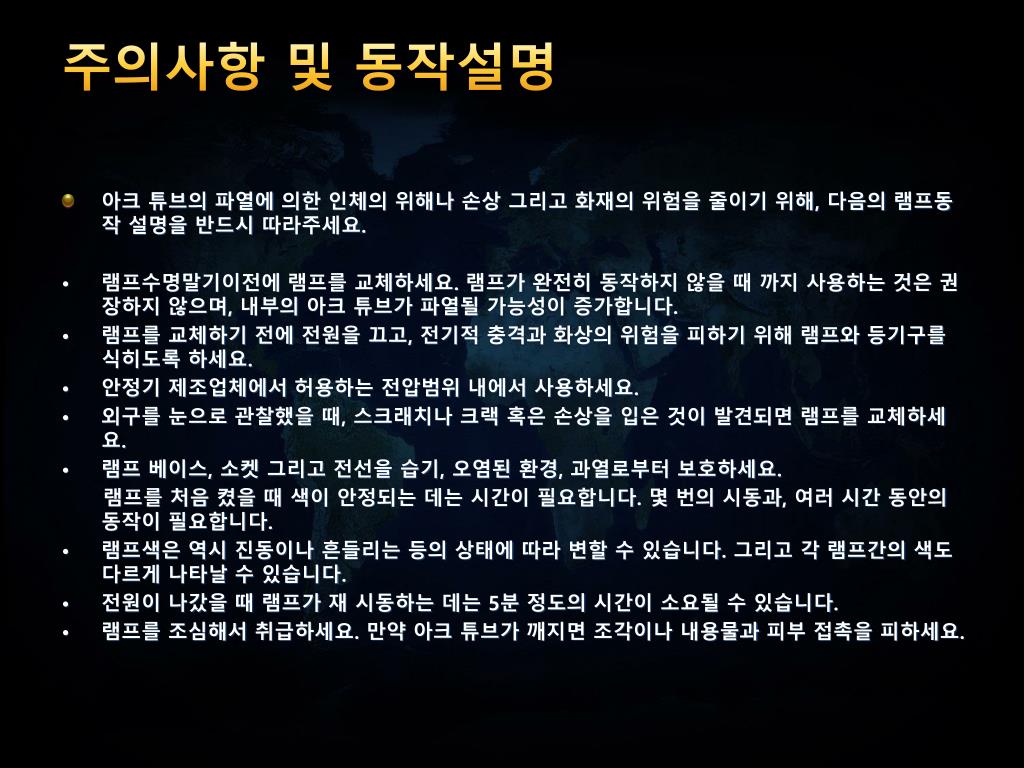

9. 주의사항 및 동작설명 • 아크 튜브의 파열에 의한 인체의 위해나 손상 그리고 화재의 위험을 줄이기 위해, 다음의 램프동작 설명을 반드시 따라주세요. • 램프수명말기이전에 램프를 교체하세요. 램프가 완전히 동작하지 않을 때 까지 사용하는 것은 권장하지 않으며, 내부의 아크 튜브가 파열될 가능성이 증가합니다. • 램프를 교체하기 전에 전원을 끄고, 전기적 충격과 화상의 위험을 피하기 위해 램프와 등기구를 식히도록 하세요. • 안정기 제조업체에서 허용하는 전압범위 내에서 사용하세요. • 외구를 눈으로 관찰했을 때, 스크래치나 크랙 혹은 손상을 입은 것이 발견되면 램프를 교체하세요. • 램프 베이스, 소켓 그리고 전선을 습기, 오염된 환경, 과열로부터 보호하세요. 램프를 처음 켰을 때 색이 안정되는 데는 시간이 필요합니다. 몇 번의 시동과, 여러 시간 동안의 동작이 필요합니다. • 램프색은 역시 진동이나 흔들리는 등의 상태에 따라 변할 수 있습니다. 그리고 각 램프간의 색도 다르게 나타날 수 있습니다. • 전원이 나갔을 때 램프가 재 시동하는 데는 5분 정도의 시간이 소요될 수 있습니다. • 램프를 조심해서 취급하세요. 만약 아크 튜브가 깨지면 조각이나 내용물과 피부 접촉을 피하세요.

10. 제품개략

11. 제품개략

12. 제품개략

13. 제품개략
