Att m ta r att veta

Att mäta är att veta

TUV3031


Nyheter i argus cc 4

Nyheter i Argus CC/4

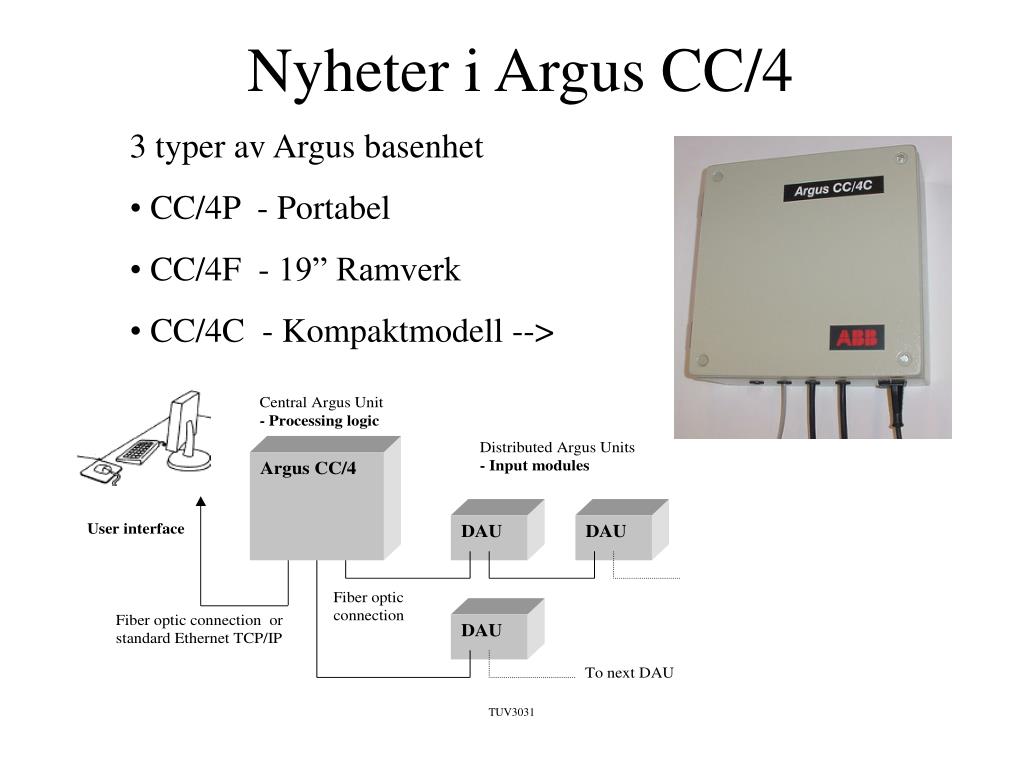

  • 3 typer av Argus basenhet

  • CC/4P - Portabel

  • CC/4F - 19” Ramverk

  • CC/4C - Kompaktmodell -->

TUV3031

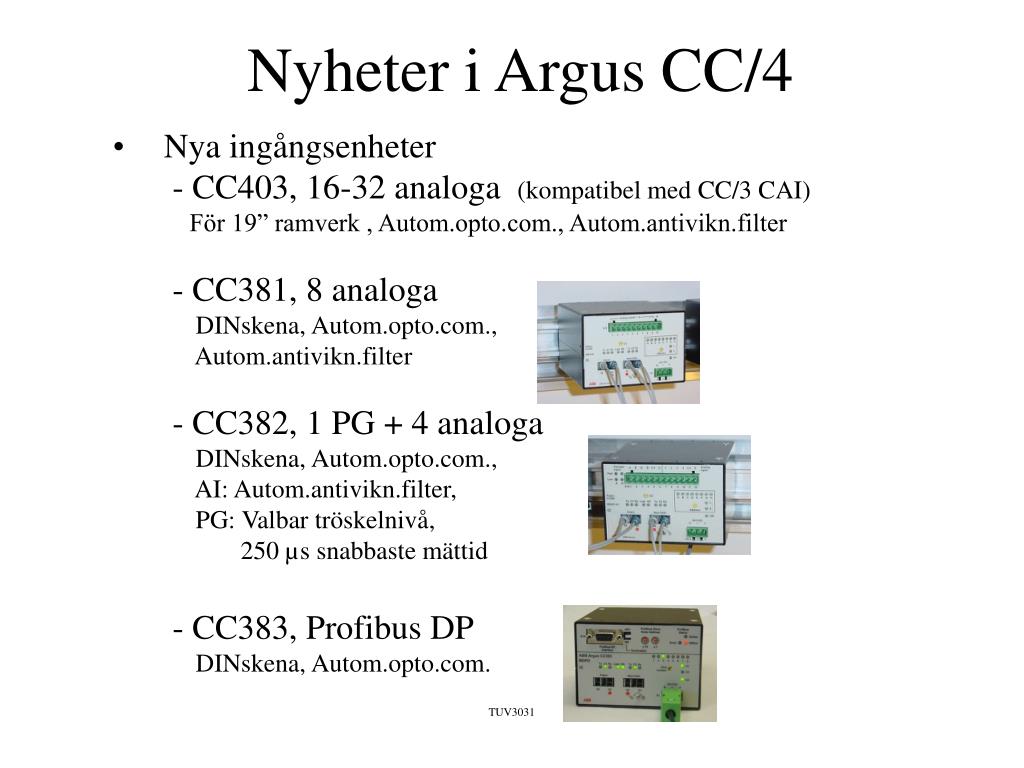

Nyheter i argus cc 41

Nyheter i Argus CC/4

  • Nya ingångsenheter - CC403, 16-32 analoga (kompatibel med CC/3 CAI) För 19” ramverk , Autom.opto.com., Autom.antivikn.filter - CC381, 8 analoga DINskena, Autom.opto.com., Autom.antivikn.filter - CC382, 1 PG + 4 analoga DINskena, Autom.opto.com., AI: Autom.antivikn.filter, PG: Valbar tröskelnivå, 250 µs snabbaste mättid - CC383, Profibus DP DINskena, Autom.opto.com.

TUV3031

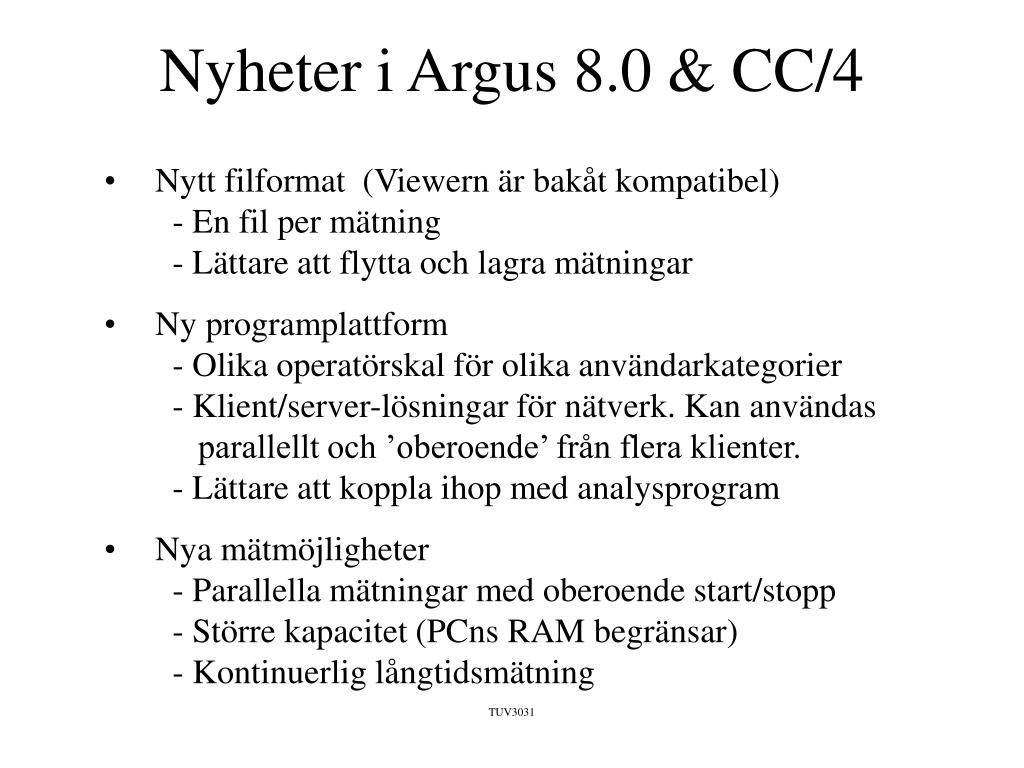

Nyheter i argus 8 0 cc 4

Nyheter i Argus 8.0 & CC/4

  • Nytt filformat (Viewern är bakåt kompatibel) - En fil per mätning - Lättare att flytta och lagra mätningar

  • Ny programplattform - Olika operatörskal för olika användarkategorier - Klient/server-lösningar för nätverk. Kan användas parallellt och ’oberoende’ från flera klienter. - Lättare att koppla ihop med analysprogram

  • Nya mätmöjligheter - Parallella mätningar med oberoende start/stopp - Större kapacitet (PCns RAM begränsar) - Kontinuerlig långtidsmätning

TUV3031

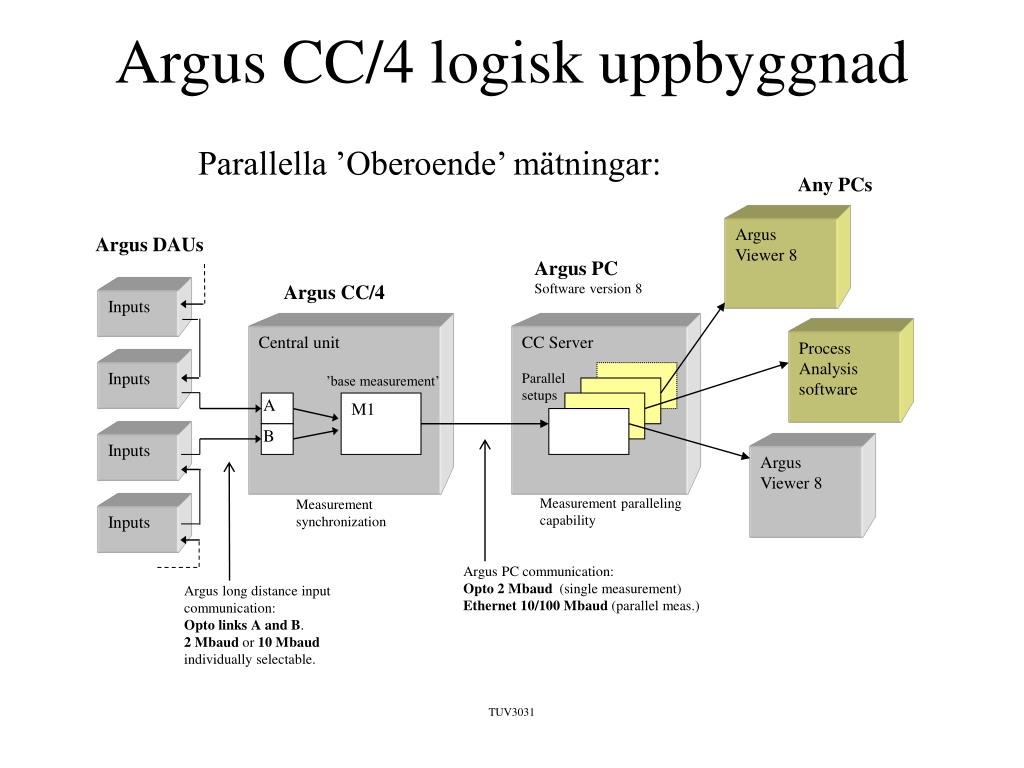

Argus cc 4 logisk uppbyggnad

Any PCs

Argus Viewer 8

Argus DAUs

Argus PC

Software version 8

Argus CC/4

Inputs

Central unit

CC Server

Parallel

setups

Process Analysis software

Inputs

’base measurement’

A

M1

B

Inputs

Argus Viewer 8

Measurement paralleling capability

Measurement synchronization

Inputs

Argus PC communication:

Opto2 Mbaud (single measurement)

Ethernet 10/100 Mbaud (parallel meas.)

Argus long distance input communication:

Opto links A and B.

2 Mbaud or 10 Mbaud

individually selectable.

Argus CC/4 logisk uppbyggnad

Parallella ’Oberoende’ mätningar:

TUV3031

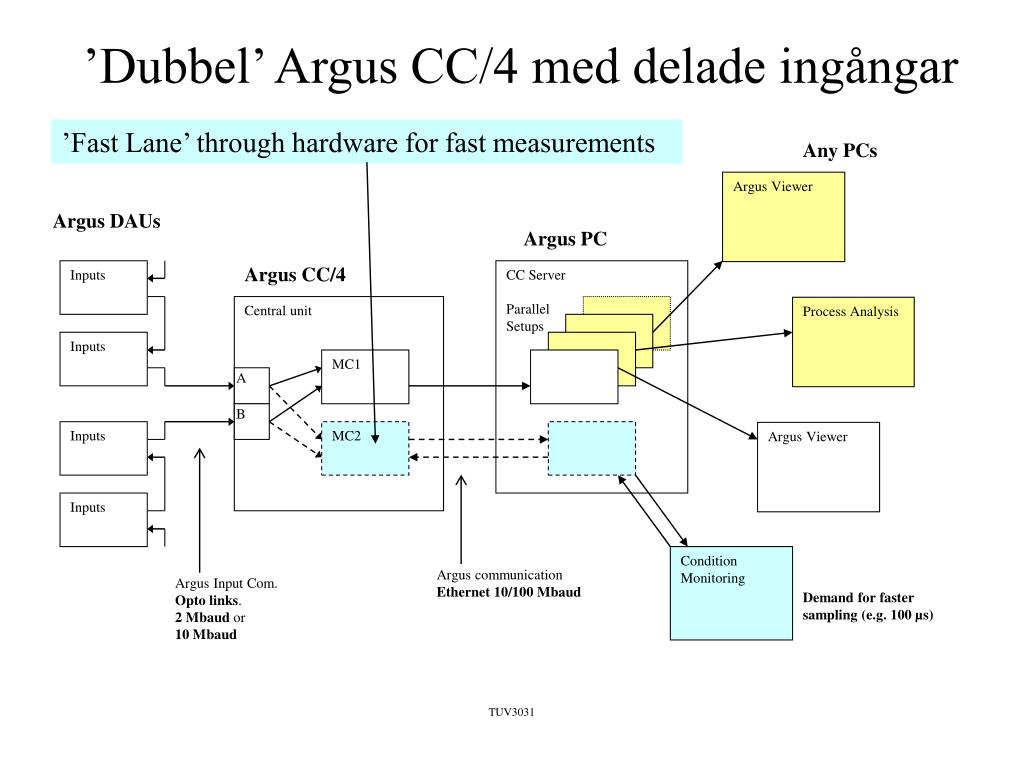

Dubbel argus cc 4 med delade ing ngar

’Fast Lane’ through hardware for fast measurements

Any PCs

Argus Viewer

Argus DAUs

Argus PC

Inputs

Argus CC/4

CC Server

Parallel

Setups

Central unit

Process Analysis

Inputs

MC1

A

B

Inputs

MC2

Argus Viewer

Inputs

Condition Monitoring

Argus communication

Ethernet 10/100 Mbaud

Argus Input Com.

Opto links.

2 Mbaud or

10 Mbaud

Demand for faster sampling (e.g. 100 µs)

’Dubbel’ Argus CC/4 med delade ingångar

TUV3031


Kontinuerlig l ngtidsm tning

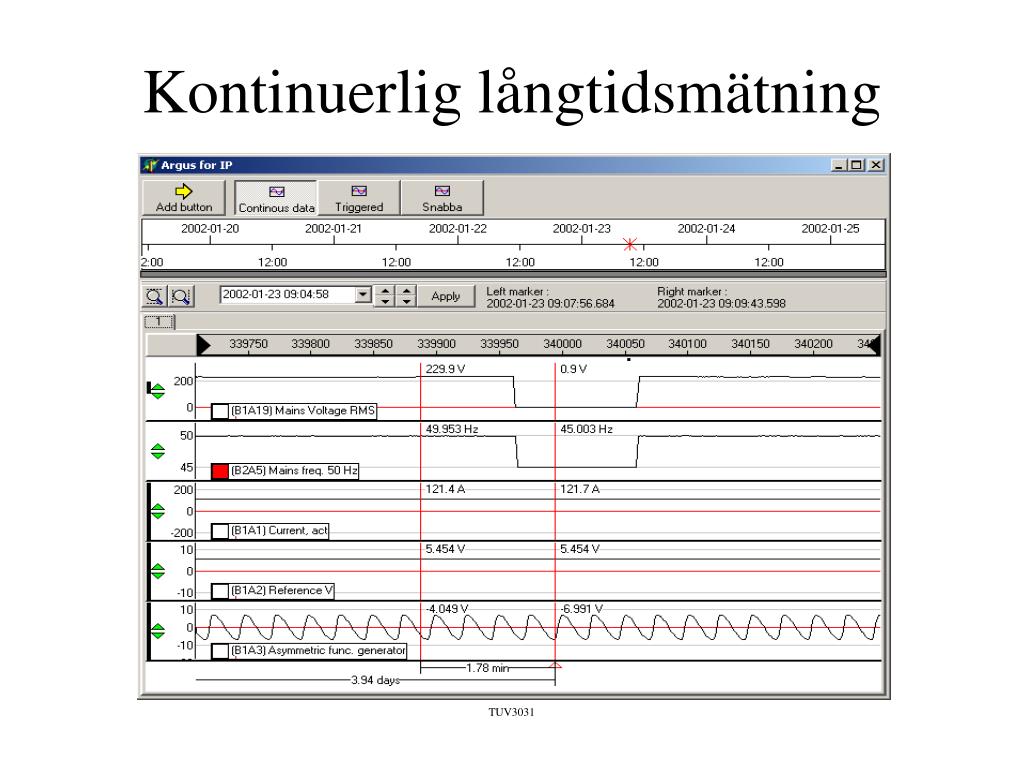

Kontinuerlig långtidsmätning

TUV3031


Kontinuerlig l ngtidsm tning1

Kontinuerlig långtidsmätning

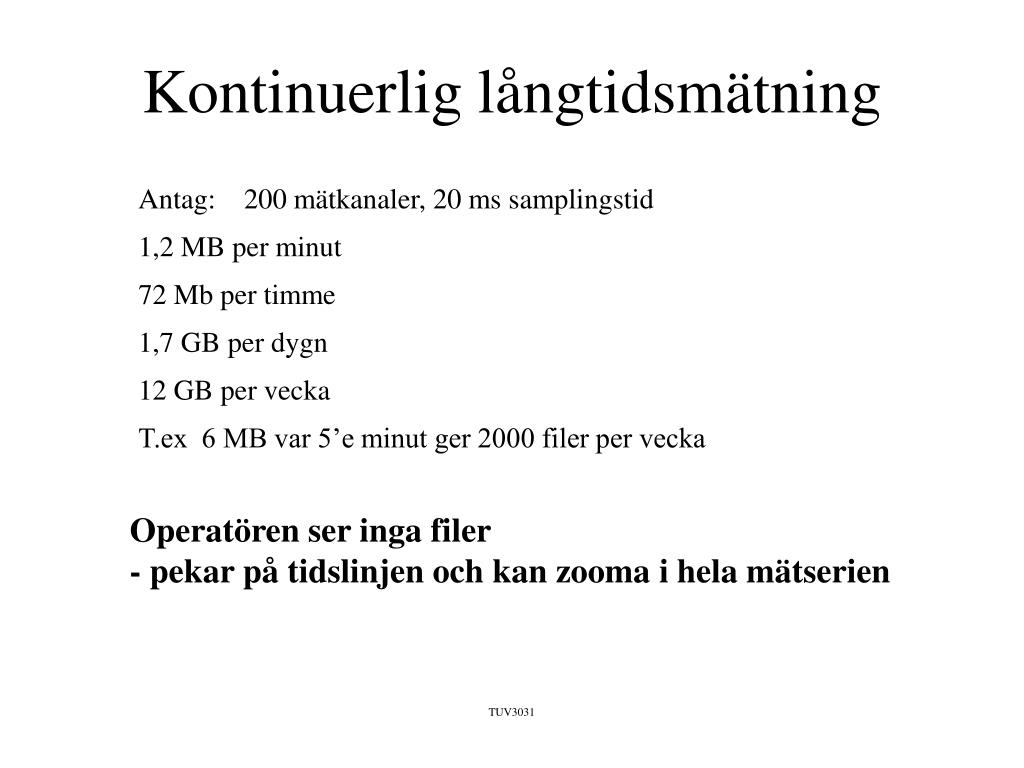

Antag: 200 mätkanaler, 20 ms samplingstid

1,2 MB per minut

72 Mb per timme

1,7 GB per dygn

12 GB per vecka

T.ex 6 MB var 5’e minut ger 2000 filer per vecka

Operatören ser inga filer- pekar på tidslinjen och kan zooma i hela mätserien

TUV3031


Automatisk rondning med argus

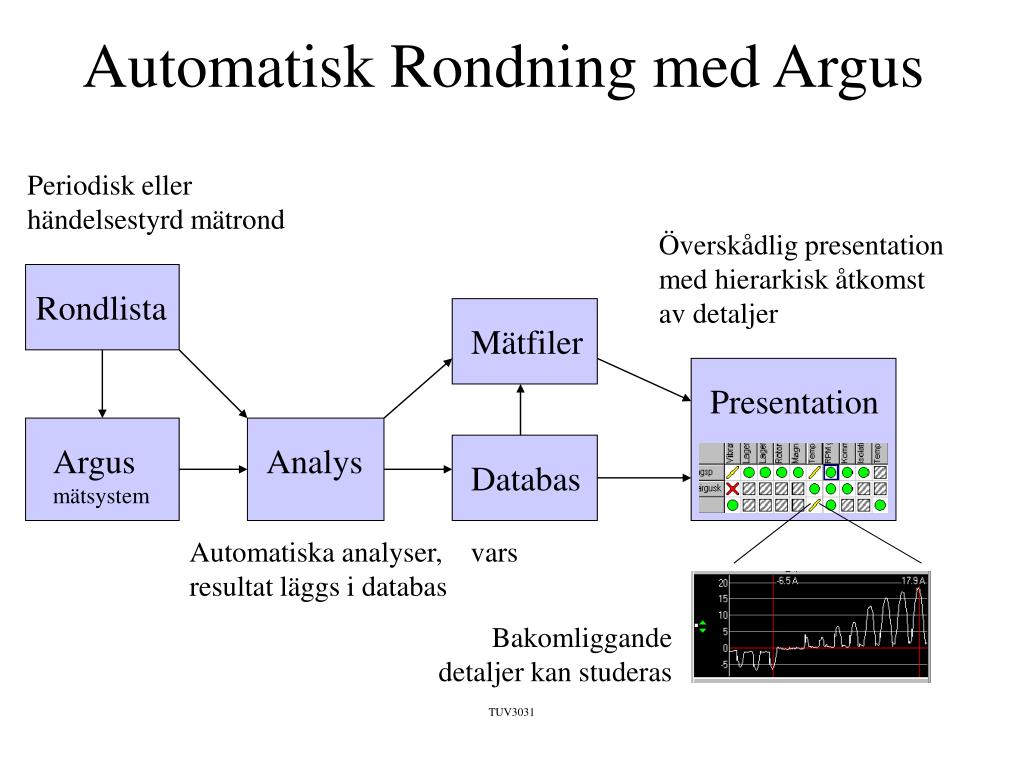

Automatisk Rondning med Argus

Periodisk eller händelsestyrd mätrond

Överskådlig presentation med hierarkisk åtkomst av detaljer

Rondlista

Mätfiler

Presentation

Argus mätsystem

Analys

Databas

Automatiska analyser, vars resultat läggs i databas

Bakomliggande detaljer kan studeras

TUV3031


Trendkurva d r mark rposition kopplar till m tdatafil

Trendkurva där markörposition kopplar till mätdatafil

TUV3031


Automatisk rondning med argus1

Automatisk Rondning med Argus

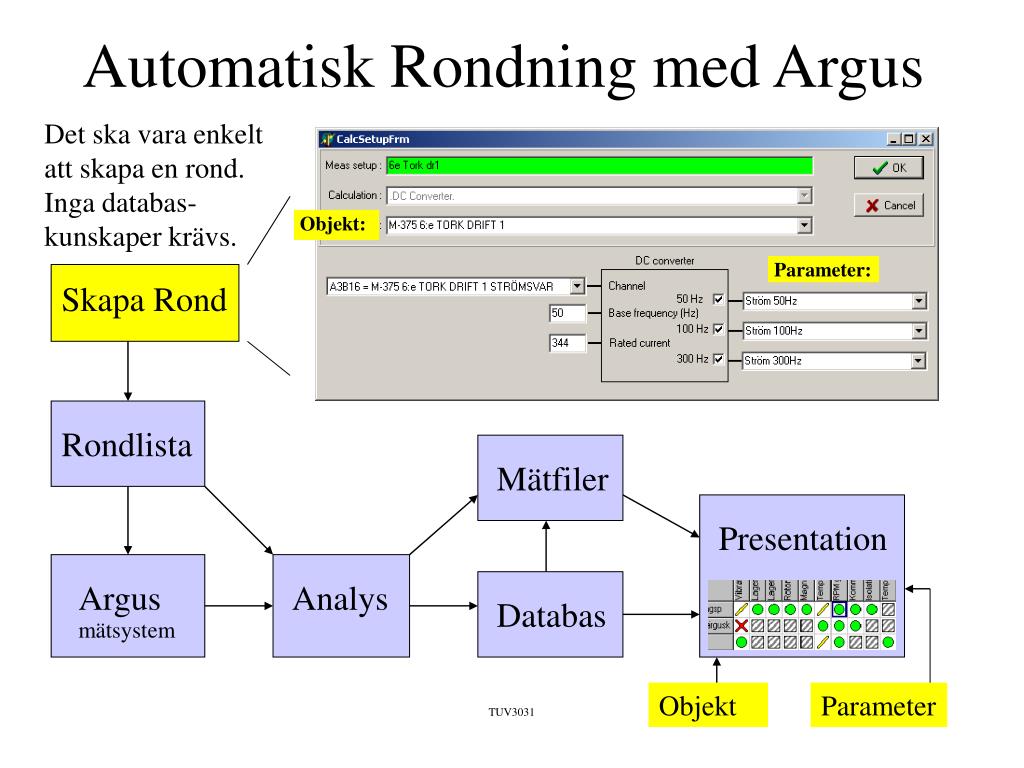

Det ska vara enkelt att skapa en rond.Inga databas-kunskaper krävs.

Objekt:

Parameter:

Skapa Rond

Rondlista

Mätfiler

Presentation

Argus

mätsystem

Analys

Databas

Objekt

Parameter

TUV3031

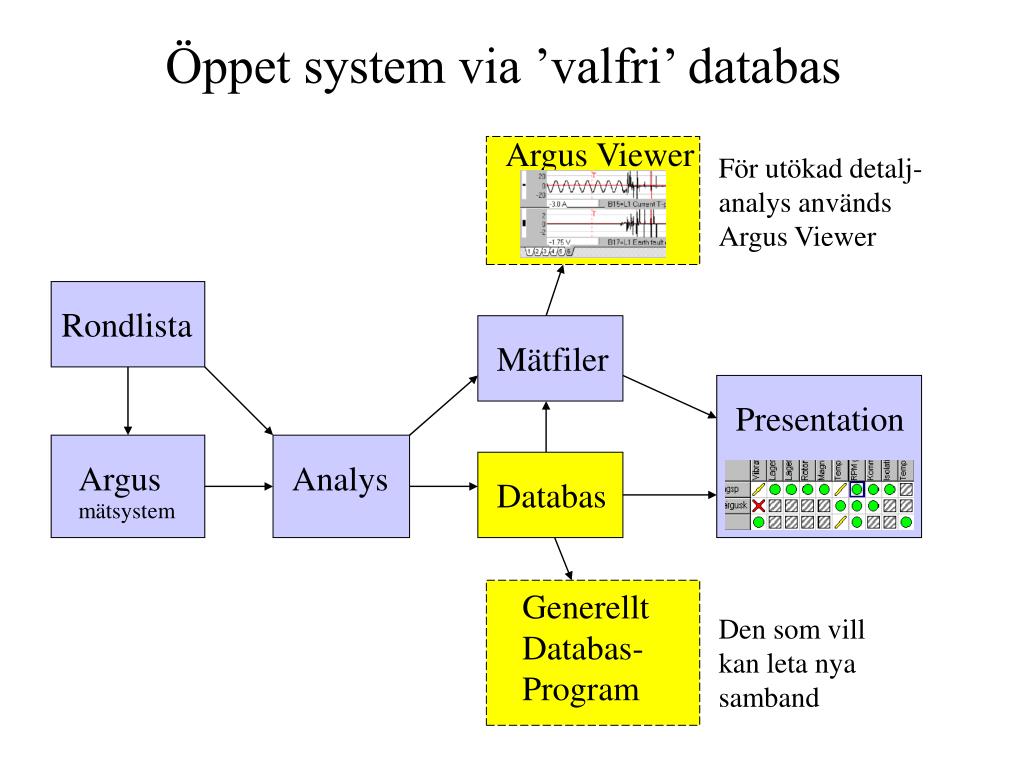

Ppet system via valfri databas

Öppet system via ’valfri’ databas

Argus Viewer

För utökad detalj-analys används Argus Viewer

Rondlista

Mätfiler

Presentation

Argus

mätsystem

Analys

Databas

GenerelltDatabas- Program

Den som vill kan leta nya samband

TUV3031


Automatisk rondning i fasta system

Presentation

Argus Viewer

Mätfiler

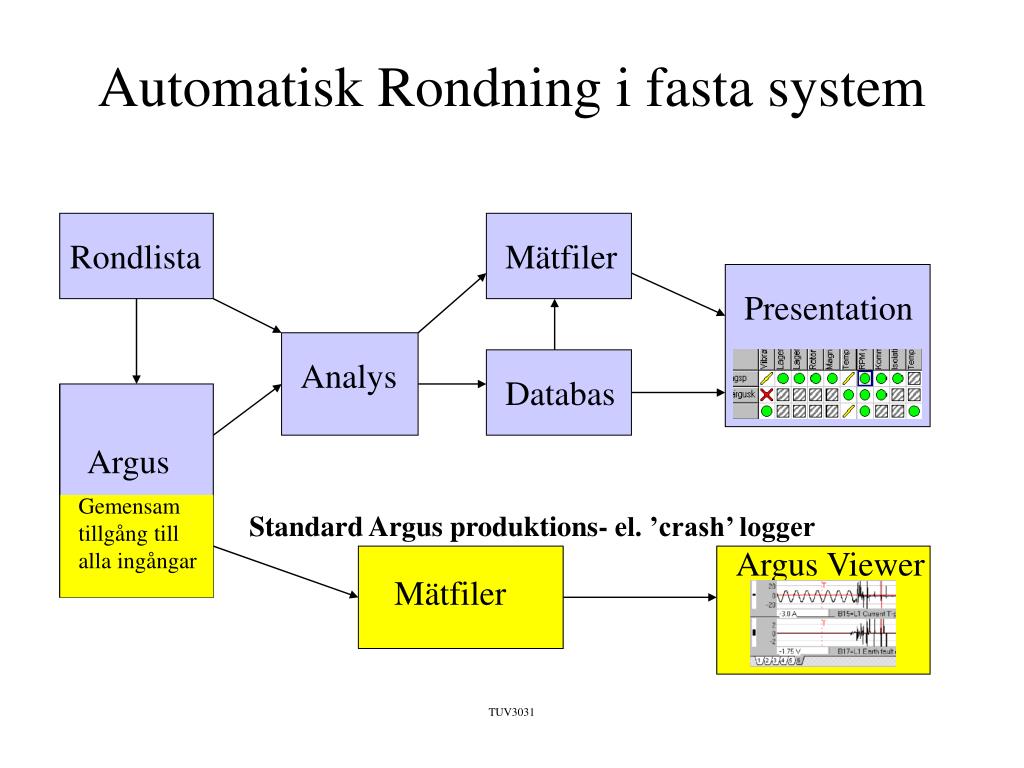

Automatisk Rondning i fasta system

Rondlista

Mätfiler

Analys

Databas

Argus

Gemensam tillgång till alla ingångar

Standard Argus produktions- el. ’crash’ logger

TUV3031

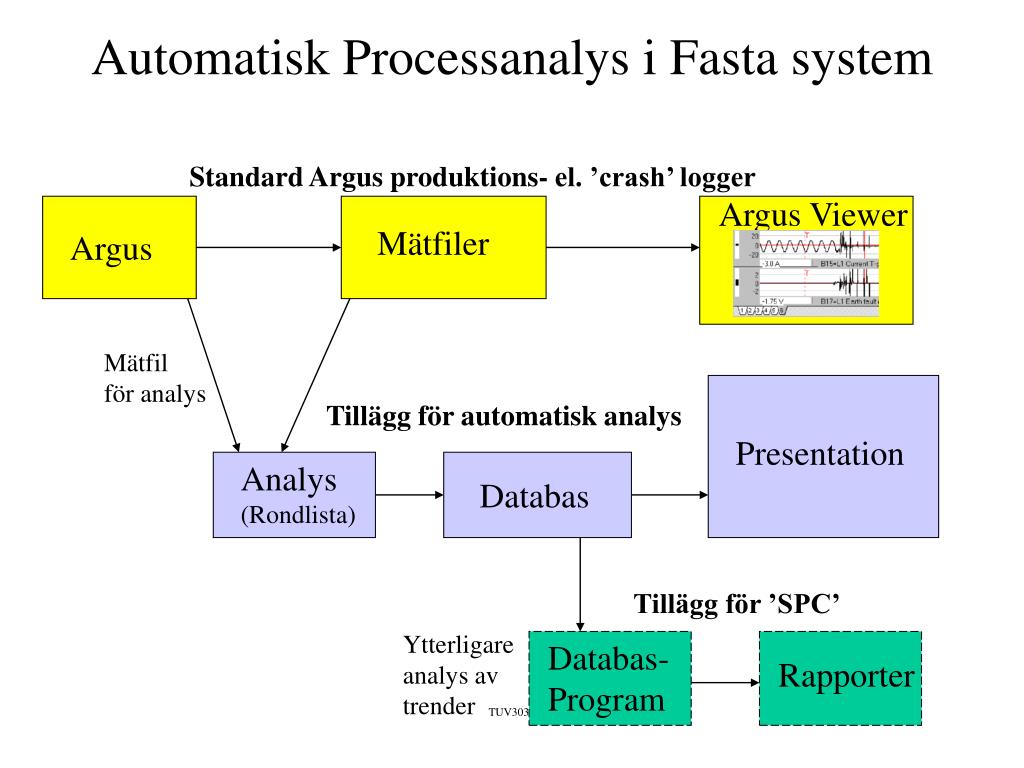

Automatisk processanalys i fasta system

Argus Viewer

Mätfiler

Automatisk Processanalys i Fasta system

Standard Argus produktions- el. ’crash’ logger

Argus

Mätfil

för analys

Tillägg för automatisk analys

Presentation

Analys

(Rondlista)

Databas

Tillägg för ’SPC’

Ytterligare analys av trender

Databas- Program

Rapporter

TUV3031

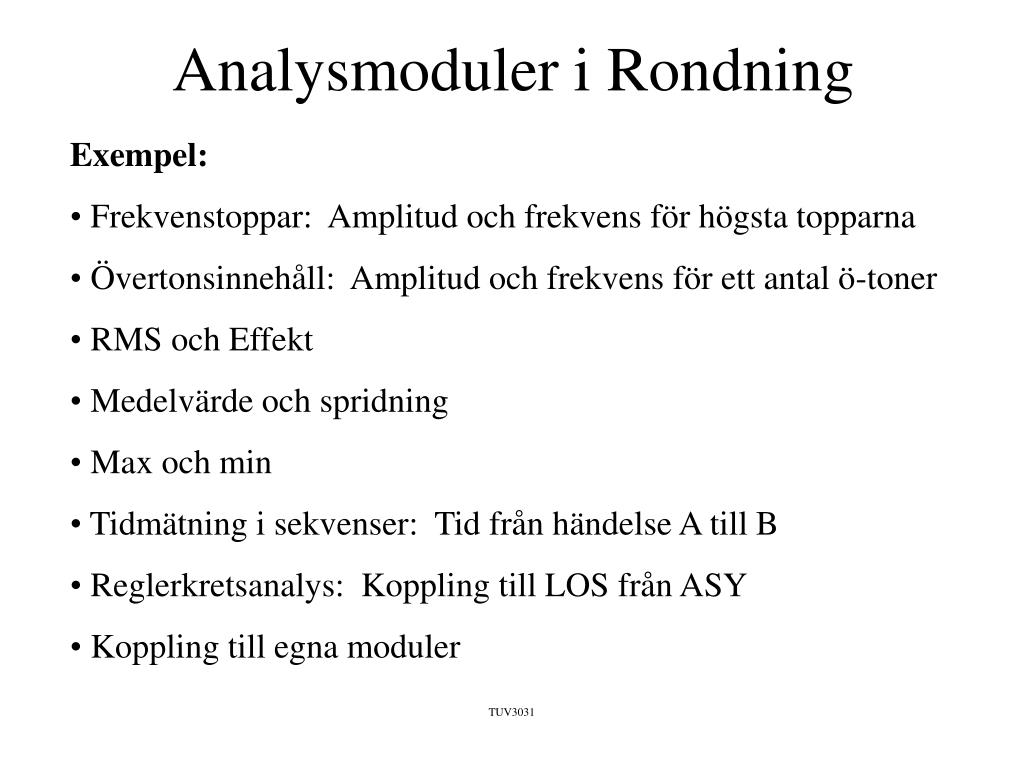

Analysmoduler i rondning

Analysmoduler i Rondning

  • Exempel:

  • Frekvenstoppar: Amplitud och frekvens för högsta topparna

  • Övertonsinnehåll: Amplitud och frekvens för ett antal ö-toner

  • RMS och Effekt

  • Medelvärde och spridning

  • Max och min

  • Tidmätning i sekvenser: Tid från händelse A till B

  • Reglerkretsanalys: Koppling till LOS från ASY

  • Koppling till egna moduler

TUV3031


Att m ta r att veta1

Att mäta är att veta

TUV3031
