W4

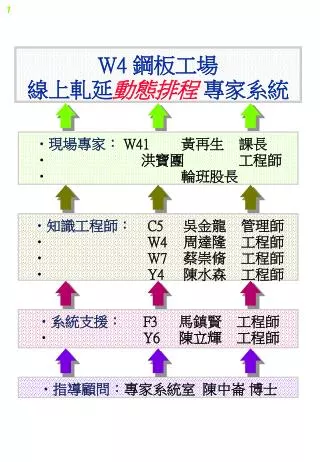

W4 鋼板工場線上軋延動態排程 專家系統

  • 現場專家: W41 黃再生 課長

  • 洪寶團 工程師

  • 輪班股長

  • 知識工程師:C5 吳金龍 管理師

  • W4 周達隆 工程師

  • W7 蔡崇脩 工程師

  • Y4 陳水森 工程師

  • 系統支援: F3 馬鎮賢 工程師

  • Y6 陳立輝 工程師

  • 指導顧問:專家系統室 陳中崙 博士


W4

簡 報 內 容

  • 一、 背 景

  • 二、 排 程 限 制

  • 三、 排 程 策 略

  • 四、 系 統 結 構

  • 五、 效 益

  • 六、 未 來 展 望


W4

背 景

緣由:

  • 十數年軋延經驗,累積相當的知識

  • 目前以人工做排程

  • 一次排程耗時一至二小時

  • 知識架構鬆散,F3不易規劃


W4

排程任務:

  • 軋序最佳化:針對加熱爐與4HI等重要設備

    • ,力求於鋼板尺寸、鋼種與交期等等做最佳之組合排列。

排程內容(cycle):

  • 動態配合現場:現場隨時接收到新PDI,或

    • 軋延狀況改變,均可由本

    • 專家系統動態排出適當之

    • 軋延cycle配合。

break-in

after break-in

come down

寬度剖面


W4

系統範圍:

F3 主電腦

W71 提供可排程之rolling order

W71 排程員

VAX 3500工作站

列印rolling order

接收可排程之PDI

DP

W41 股長或領班

VAX 4000工作站

人工調整排程

動態排程專家系統

check

W41 股長或領班

F3 主電腦

人工輸入排程

回拋排程資料

W41 股長或領班

列印工作軋延單


W4

排程問題範圍:

排程限制

安排熱輥用之鋼板 break-in

cycle排軋方式:

RE-CYCLE

A-CYCLE

OLD-CYCLE

cycle排軋總

塊數有上限

薄板數量太少

此cycle不排軋

同時考慮寬度

、厚度、鋼胚

種類、TCR及合

金特性加以分

類,並安排順序

高表面品級

鋼板緊接

break-in

排軋

有特寬板時,

於 break-in後

需加以墊寬

使cycle平順

鋼板交貨日期

有優先順序之

考慮

針對同樣厚度、鋼胚種類、

TCR及合金特性之類別加以

合併

針對鋼胚種類N270、放寬

TCR、寬度及合金特性之限

制使N270儘量集中

薄板之前後類別

塊數必須適當調整

以類別依序排序

但厚度變化

必須滑順

夜班時段

不換輥


W4

concept→implement:

概 念

知 識

暖輥break-in

要最好軋的板?

break-in table

數量要適中?

順序要排的好?

sort smooth


W4

Class Num

Slab

Type

alloy

TCR

Thickness

Width

Length

Max

Min

Max

Min

Max

Min

1

N210

0

0

2000

1201

2600

2200

21000

15000

2

N210

0

0

2500

1201

2600

2200

21000

15000

3

N210

0

0

2500

1201

2800

2200

21000

15000

4

N210

0

0

2500

1201

3000

2200

21000

15000

5

N210

0

0

2500

1201

3000

2100

21000

15000

6

N210

0

0

2500

1201

3000

1900

21000

15000

7

N210

0

0

2500

1201

2600

2200

23000

10000

8

N210

0

0

2500

1201

2600

1900

25000

10000

9

N210

0

0

2500

1201

3000

1900

23000

10000

10

N150

0

0

2000

1201

2600

2200

25000

15000

11

N150

0

0

2000

1201

2600

1900

25000

15000

12

N150

0

0

2000

1201

3000

1900

23000

15000

13

N150

0

0

2000

800

2600

2200

25000

15000

14

N150

0

0

2000

800

2600

1900

25000

15000

15

N150

0

0

2000

800

3000

1900

23000

15000

16

N150

0

0

2000

800

2600

2200

25000

10000

17

N150

0

0

2000

800

2600

1900

25000

10000

18

N150

0

0

2000

800

3000

1900

23000

10000

19

N270

0

0

2800

1600

2600

2200

23000

15000

20

N270

0

0

2800

1600

2600

1900

23000

15000

21

N270

0

0

2800

1600

3000

1900

23000

15000

22

N270

0

0

2800

1600

2600

2200

25000

10000

23

N270

0

0

2800

1600

2600

1900

25000

10000

24

N270

0

0

2800

1600

3000

1900

25000

10000

Break-in table


W4

Sort Smooth

寬 度

厚 度


W4

動態排程cycle:

STEP 1

排程策略

A-cycle

New

PDI

Data

Pool

Pool

New

Cycle

ES

Old-cycle

Pool

Pool

完軋

完軋

ES

Re-cycle

New

PDI

Data

Pool

Pool

New

Cycle

完軋

完軋

ES


W4

排程方法:

STEP 2

可排程之PDI及

未軋之slab

針對寬、厚及合金..等特性,加以分類

取適當的塊數及恰當之完軋時間

根據鋼板之特性進行適當的合併

根據鋼板之寬、厚進行適當的排序


W4

ES kernel系統圖:

Get

Type

Cycle

Start

Get

Data

Ideal

Cycle

Classify

Break

in

Grouping

Roll

Change

Width 9

Smooth

Tuning

N270

Grouping

Sort

Smooth


W4

IBM SNA

系統網路:

系統結構

印表機

印表機

印表機

VAX

2000

VAX

3500

VAX

4000

Ether Net

控制室

電腦室

HOST

9375

EDP

不影響 現有加熱爐電腦系統功能

使用者在控制室 即可使用本專家系統


W4

系統介面:

啟動功能

  • 確定PDI資料

  • 修改PDI urgent

  • 啟動專家系統

  • 修改排程

  • 顯示排程結果

Table維護

  • break in table

  • classify table

  • width table

  • gauge table

  • group table

W411

軟體

系統

ES

軟體

系統

圖形顯示

  • 排程前之圖形

  • 排程後之圖形

列印功能

  • 列印排程資料

  • 列印軋延單

線上協助

  • 使用說明


W4

資料流程:

現有排程

現場狀況

HOST

9375

EDP

ES

新排程資料

New

PDI

Data

Pool

完軋

人工調整

Pool

New

Cycle

完軋

能夠銜接現有排程 資料

允許使用者修改排程

資料更新同步,Slab yard、FCE、AGC、

Plate tracking 資料一致


W4

效 益

整合不一致之排程經驗

及知識,消除各人偏好

提高軋延績效

避免人工排程疏忽

而造成失誤

各種特性、寬度及厚度

排序比較平順

  • 現場保守估計:

    • 一班八小時(480分鐘)

    • 提高軋延績效 1→2分鐘

    • 每班可多軋1/2塊以上


W4

有形效益:

年效益:

8,526,000 元

提高軋延績效

每班多軋 塊

1

2

  • 一塊重約 5.8MT, 塊= 2.9MT

  • 故提高年產量:980班X2.9MT

    • = 2842MT/年

  • 年效益:3000元/MTX2842MT/年

    • = 8,526,000 元

  • 1

    2


    W4

    未來展望

    W71動態排程

    專家系統

    know what

    know how

    • 熱進爐

    • 2% → 60%

    鋼板工場動態排程

    專家系統


    W4

    結 論

    本專家系統是將複雜又鬆散的概念,

    以知識工程 建立之電腦系統

    本專家系統必須整合現有各種資料,

    並融入 現有程控電腦 系統中

    本專家系統是整合現場瑣碎、

    零散之績效(時間 ),而提高整體之績效

    對反應時間嚴格要求之熱進爐,

    必須以本專家系統為基礎
