Perfuração de poços

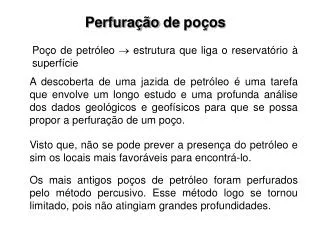

1. Perfuração de poços Poço de petróleo  estrutura que liga o reservatório à superfície A descoberta de uma jazida de petróleo é uma tarefa que envolve um longo estudo e uma profunda análise dos dados geológicos e geofísicos para que se possa propor a perfuração de um poço. Visto que, não se pode prever a presença do petróleo e sim os locais mais favoráveis para encontrá-lo. Os mais antigos poços de petróleo foram perfurados pelo método percusivo. Esse método logo se tornou limitado, pois não atingiam grandes profundidades.

2. Perfuração de poços A partir de 1930 foi introduzido o método de perfuração giratória, podendo-se então atingir profundidades bem maiores. Perfuração rotativa  as rochas são perfuradas pela ação da rotação e peso aplicados a uma broca existente na extremidade de uma coluna de perfuração. Ao se perfurar um poço de petróleo, é produzida uma instabilidade em um sistema que se encontrava equilibrado. Conhecer os fenômenos envolvidos, quantificar sua intensidade e minimizar seus efeitos nas operações realizadas, constitui-se em um grande desafio para a engenharia de perfuração de poços de petróleo.

3. SONDAS TERRESTRES Tipos de Sondas Sonda de Perfuração no Amazonas

4. SONDAS TERRESTRES Tipos de Sondas Sonda de Perfuração no Amazonas

5. SONDAS TERRESTRES Tipos de Sondas Sonda de Perfuração no Rio Grande do Norte

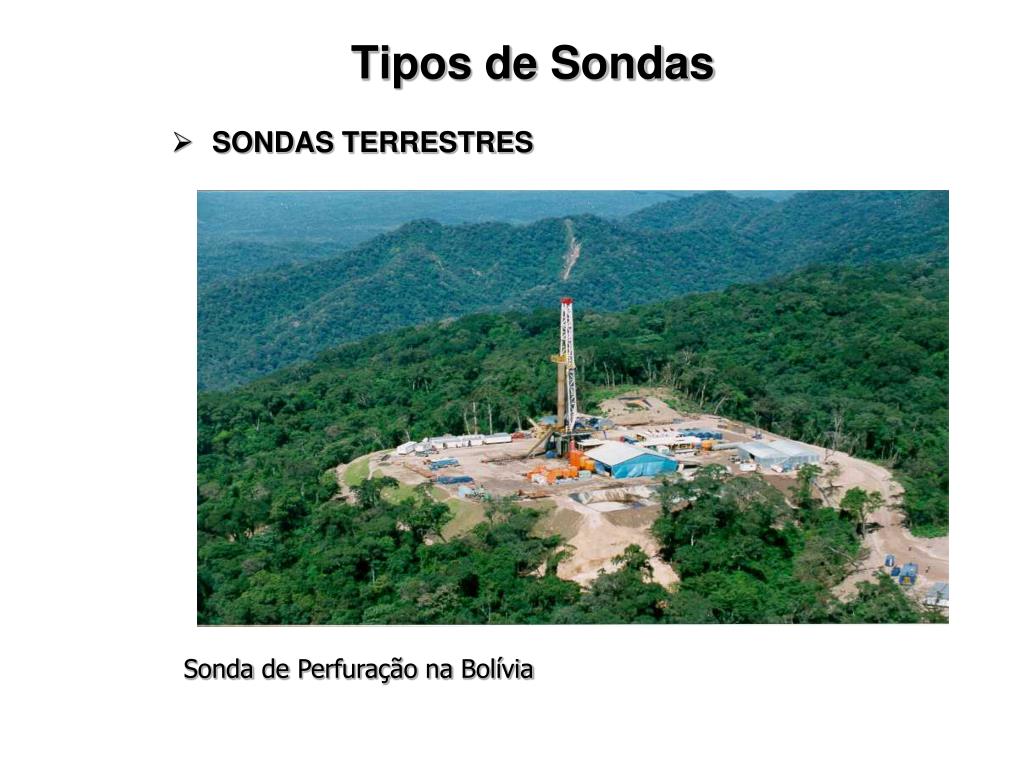

6. SONDAS TERRESTRES Tipos de Sondas Sonda de Perfuração na Bolívia

7. PERFURAÇÃO NO MAR Tipos de Sondas

8. SONDA MODULADA (SM) Tipos de Sondas

9. PLATAFORMA AUTO-ELEVÁVEL (PA) Tipos de Sondas

10. SONDA SEMI-SUBMERSÍVEL (SS) Tipos de Sondas

11. NAVIO SONDA (NS) Tipos de Sondas

12. Perfuração Os equipamentos de uma sonda rotativa são agrupados em sistemas, dependendo da utilização. Os principais sistemas de uma sonda de perfuração são: • Sistema de sustentação de cargas • Sistema de suspensão • Sistema de rotação • Sistema de circulação • Sistema de medição e controle • Sistema de segurança

13. Fluidos de perfuração

14. Fluidos de perfuração • Definições • A tudo que escoa chamamos fluido independente da sua utilização e propriedades. • Fluido de perfuração é um fluido circulante usado para tornar viável uma operação de perfuração (API, American Petroleum Institute,1991). • São dispersões complexas de sólidos, líquidos e gases, usualmente constituídas de duas fases: uma dispersante (aquosa ou orgânica) e outra dispersa, cuja complexidade depende da natureza dos produtos dispersos, requisitos e funções necessárias.

15. “O fluido de perfuração é como o sangue: flui, transporta, cicatriza, transmite força, estabiliza as pressões internas, enfim, perpassa todas as etapas da sondagem como se fosse a extensão viva do ato de perfurar.” Eugênio Pereira Geológo Fluidos de perfuração

16. Fluidos de perfuração • Características e funções ... historicamente, a primeira função dos fluidos de perfuração era agir como veículo para remover os detritos gerados durante a perfuração de poços. • Controlar as pressões de sub-superfície, exercendo pressão hidrostática suficiente contra zonas permeáveis para evitar influxo de fluidos da formação para o poço. • Carrear os cascalhos gerados pela broca até a superfície. • Manter os sólidos em suspensão durante as paradas de circulação. • Manter o poço aberto estável para permitir o prosseguimento das operações de perfuração .

17. Fluidos de perfuração • Características e funções • Transmitir potência hidráulica, resfriar e lubrificar a broca. • Ser estável quimicamente. • Ser bombeável. • Reduzir o atrito entre a coluna e as paredes do poço. • Propiciar a coleta de informações geológicas do poço através das análises dos cascalhos, testemunhos e perfis. • Possuir custos compatíveis com o empreendimento.

18. Fluidos de perfuração Resfriar, limpar e lubrificar a broca Jatos de fluido que resfriam e limpam a broca.

19. Fluidos de perfuração Poço limpo, com detritos removidos

20. Fluidos de perfuração Poço com detritos não removidos Fonte: Profa Luciana Amorim

21. Espaço anular e lama + detritos Broca Jato de lama Fluidos de perfuração Transportar os detritos até a superfície • É também por meio do fluido em circulação (fundo do poço – superfície) que os detritos são transportados até a superfície. • Esse transporte depende da velocidade anular e da viscosidade do fluido.

22. Fluidos de perfuração Permitir a separação dos detritos na superfície • O fluido não pode impedir que os detritos sejam descarregados com facilidade na superfície. • Após ser limpo, o fluido volta ao poço. O fluido deve ser limpo regularmente.

23. Fluidos de perfuração Manter os detritos em suspensão • Os fluidos possuem a função de sustentação estática dos detritos de perfuração. • TIXOTROPIA • Em repouso o fluido gelifica e mantém os detritos em suspensão. • Ao iniciar o bombeamento, o gel se quebra e começa a fluir transportando os detritos à superfície.

24. Fluidos de perfuração Permitir uma adequada avaliação da formação geológica • O fluido não deve contaminar ou contaminar o mínimo possível os detritos

25. Fluidos de perfuração Manter a estabilidade do poço

26. Fluidos de perfuração Manter a estabilidade do poço • Ph = Pf  equilíbrio desejável, mas perigoso. • Ph < Pf  podem ocorrer desmoronamentos, estreitamento do furo e kick. • Ph > Pf  situação normal para estabilização do furo; o filtrado invade a formação e forma o reboco. • Ph >> Pf  danos à formação pelo excesso de pressão do fluido; podem ocorrer fraturamento da formação e fugas de fluido com perdas de circulação. Ph << Pf Ph >> Pf

27. Fluidos de perfuração NÃO deve ..... • Ser danoso à equipe e ao meio ambiente • Interferir no monitoramento do poço e avaliação das formações • Reduzir a produção do poço (Danificar o Reservatório) • Propiciar corrosão aos equipamentos

28. Fluidos de perfuração • Propriedades • Densidade • Parâmetros reológicos • Parâmetros de filtração • Teor de sólidos • Alcalinidade • Teor de cloretos ou salinidade • Lubricidade • Toxicidade • Biodegradabilidade A manutenção dessas propriedades é constante nas sondas e contribui para o sucesso da perfuração!!!!

29. BASE AGUA EMULSÃO INVERSA BASE DE ÓLEO DIESEL FLUIDOS SINTÉTICOS BASE AR Fluidos de perfuração Classificação • Os fluidos de perfuração são classificados de acordo com o seu constituinte principal.
