ООО “ ОРЕНБУРГГАЗПРОМ ”    О А О “ ТЕХДИАГНОСТИКА ”

1. ООО “ОРЕНБУРГГАЗПРОМ” ОАО “ТЕХДИАГНОСТИКА” Специализированный центр по диагностированию оборудования на объектах сероводородсодержащих нефтегазовых месторождений и газоперерабатывающих заводов ОАО “Газпром” СИСТЕМА ОБЕСПЕЧЕНИЯБЕЗОПАСНОГО СОСТОЯНИЯТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯИТРУБОПРОВОДОВООО “ОРЕНБУРГГАЗПРОМ” ПРОСПЕКТ

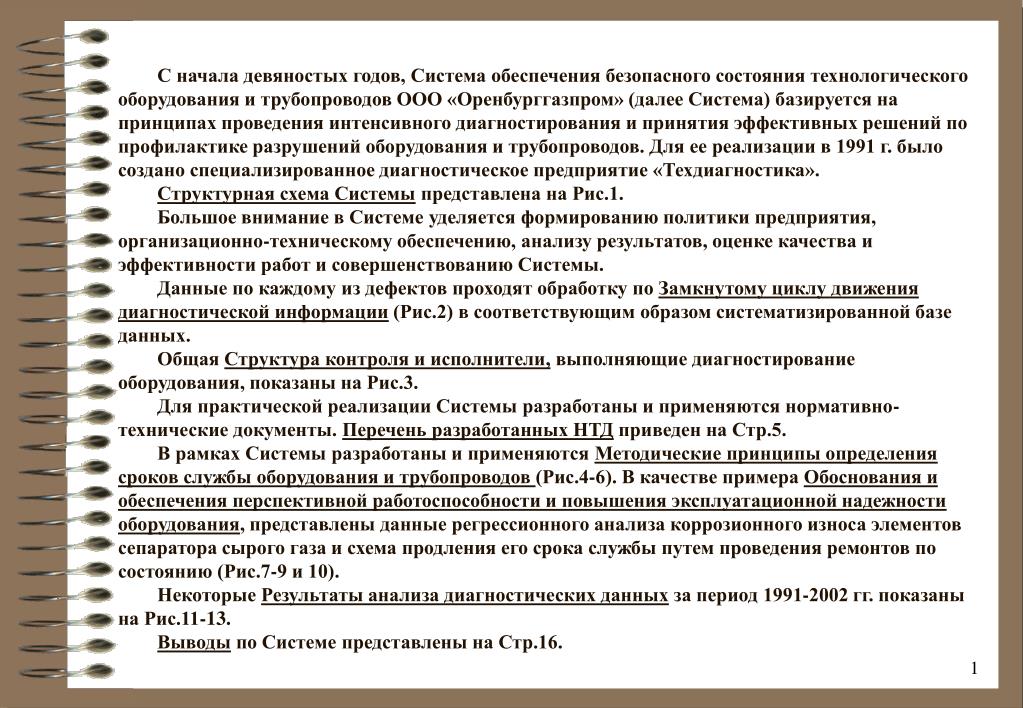

2. С начала девяностых годов, Система обеспечения безопасного состояния технологического оборудования и трубопроводов ООО «Оренбурггазпром» (далее Система) базируется на принципах проведения интенсивного диагностирования и принятия эффективных решений по профилактике разрушений оборудования и трубопроводов.Для ее реализации в 1991 г. было создано специализированное диагностическое предприятие «Техдиагностика». Структурная схема Системы представлена на Рис.1. Большое внимание в Системе уделяется формированию политики предприятия, организационно-техническому обеспечению,анализу результатов, оценке качества и эффективности работ и совершенствованию Системы. Данные по каждомуиз дефектов проходят обработку поЗамкнутому циклу движениядиагностической информации (Рис.2) в соответствующим образом систематизированной базе данных. Общая Структура контроля и исполнители, выполняющие диагностирование оборудования, показаны на Рис.3. Для практической реализации Системы разработаны и применяются нормативно-технические документы. Перечень разработанных НТД приведен на Стр.5. В рамках Системы разработаны и применяются Методические принципы определения сроков службы оборудования и трубопроводов (Рис.4-6). В качестве примера Обоснования и обеспечения перспективной работоспособности и повышения эксплуатационной надежности оборудования, представлены данные регрессионного анализа коррозионного износа элементов сепаратора сырого газа и схема продления его срока службы путем проведения ремонтов по состоянию (Рис.7-9 и 10). Некоторые Результаты анализа диагностических данных за период 1991-2002 гг. показаны на Рис.11-13. Выводы по Системе представлены на Стр.16.

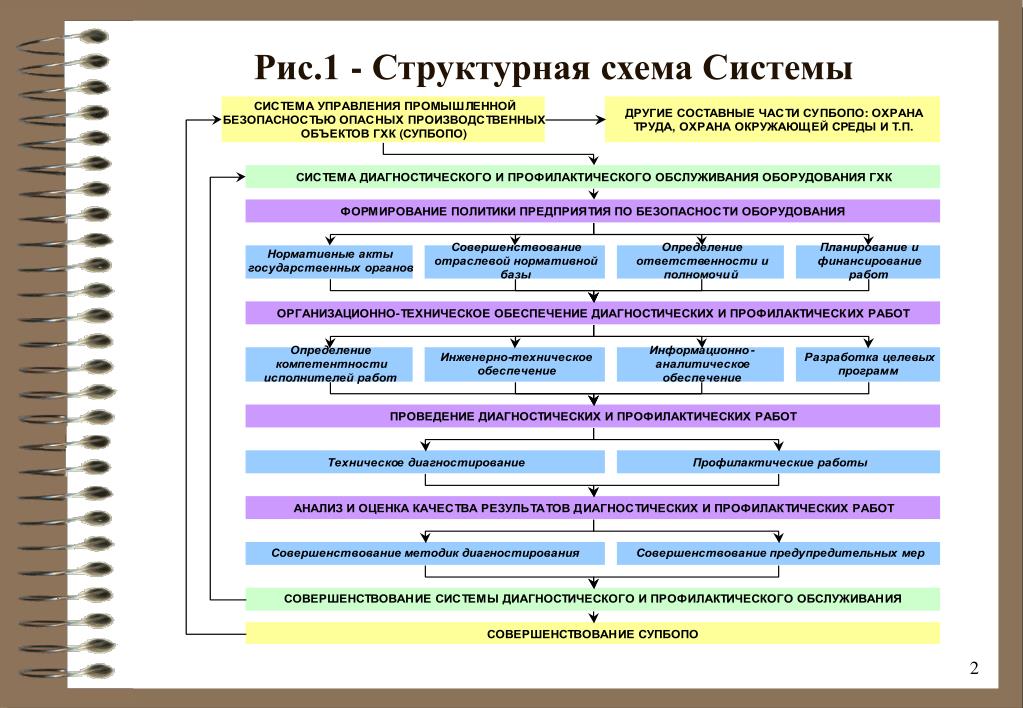

3. Рис.1 - Структурная схема Системы

4. Рис.2 - Схема замкнутого цикла движениядиагностическойинформации

5. Рис.3 - Структура контроля и исполнители

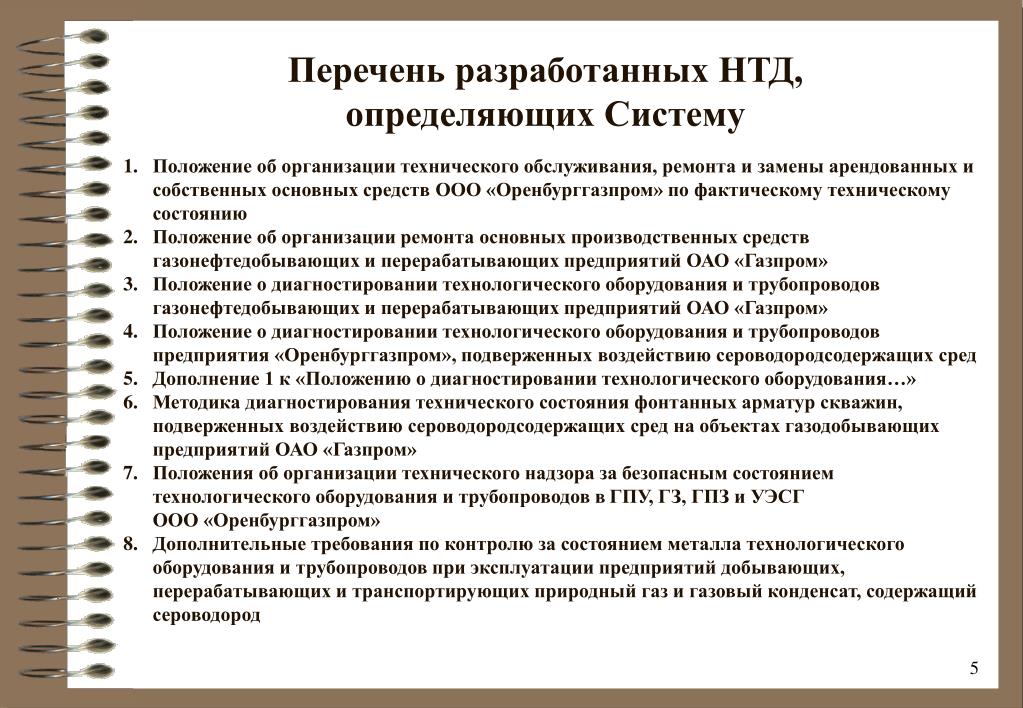

6. Переченьразработанных НТД,определяющих Систему Положение об организации технического обслуживания, ремонта и замены арендованных и собственных основных средств ООО «Оренбурггазпром» по фактическому техническому состоянию Положение об организации ремонта основных производственных средств газонефтедобывающих и перерабатывающих предприятий ОАО «Газпром» Положение о диагностировании технологического оборудования и трубопроводов газонефтедобывающих и перерабатывающих предприятий ОАО «Газпром» Положение о диагностировании технологического оборудования и трубопроводов предприятия «Оренбурггазпром», подверженных воздействию сероводородсодержащих сред Дополнение 1 к «Положению о диагностировании технологического оборудования…» Методика диагностирования технического состояния фонтанных арматур скважин, подверженных воздействию сероводородсодержащих сред на объектах газодобывающих предприятий ОАО «Газпром» Положения об организации технического надзора за безопасным состоянием технологического оборудования и трубопроводов в ГПУ, ГЗ, ГПЗ и УЭСГООО «Оренбурггазпром» Дополнительные требования по контролю за состоянием металла технологического оборудования и трубопроводов при эксплуатации предприятий добывающих, перерабатывающих и транспортирующих природный газ и газовый конденсат, содержащий сероводород

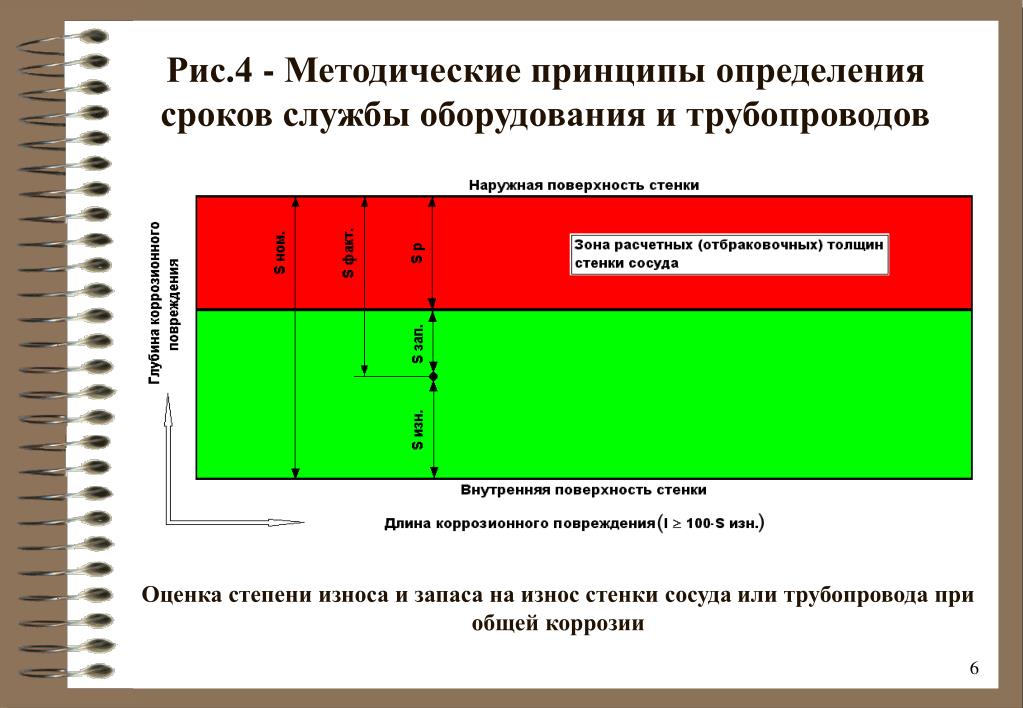

7. Рис.4 - Методические принципы определения сроков службы оборудования и трубопроводов Оценка степени износа и запаса на износ стенки сосуда или трубопровода при общей коррозии

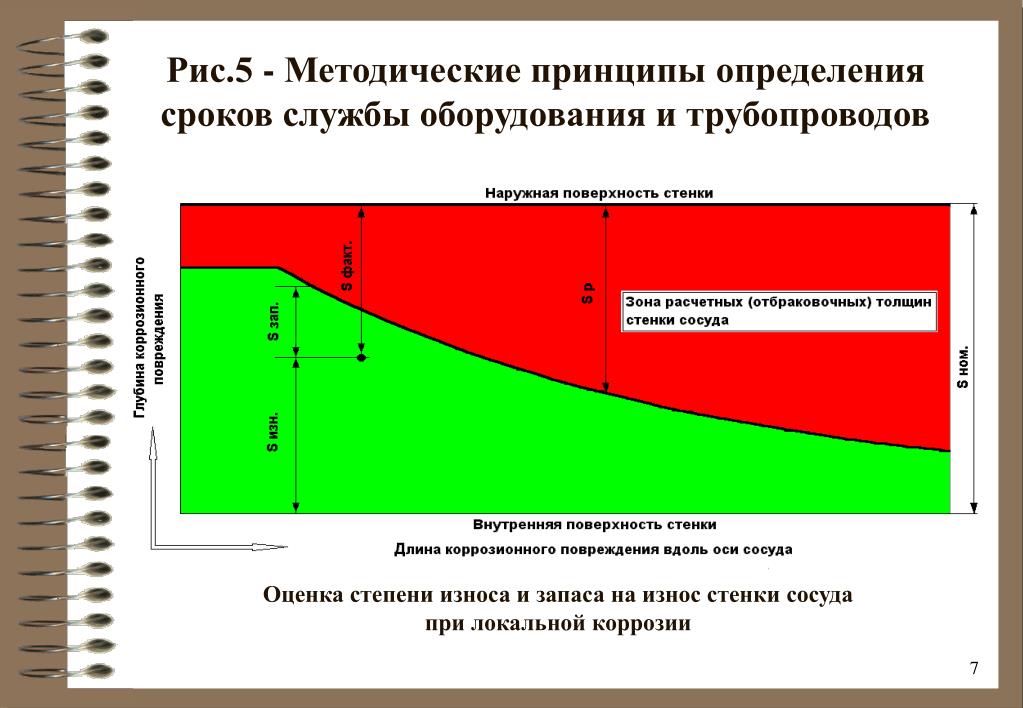

8. Рис.5 - Методические принципы определения сроков службы оборудования и трубопроводов Оценка степени износа и запаса на износ стенки сосудапри локальной коррозии

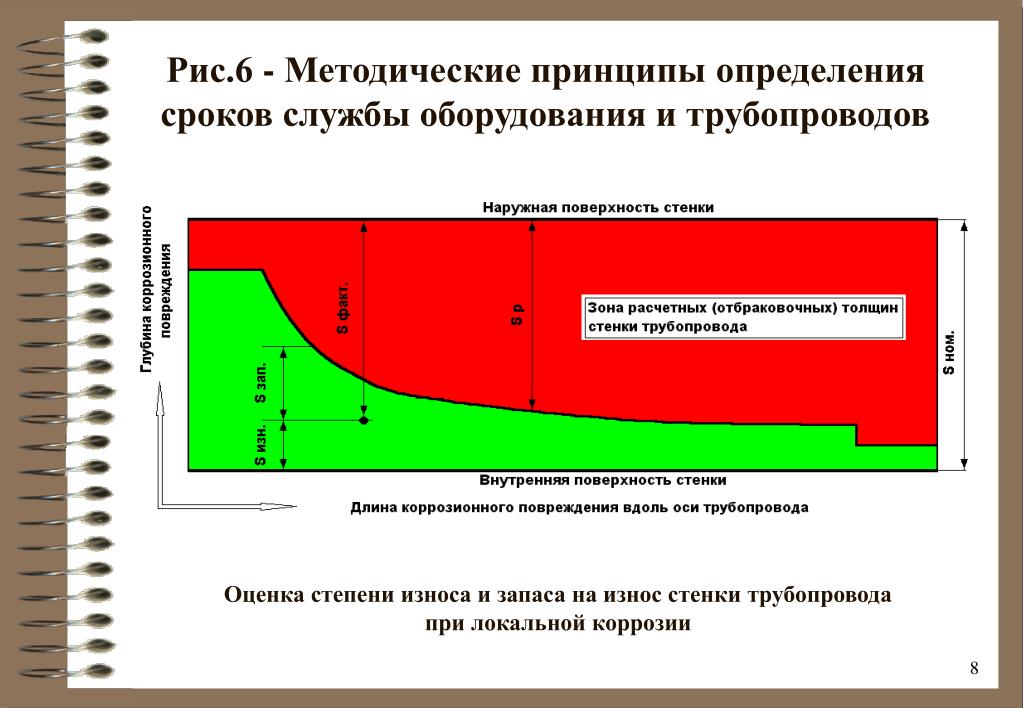

9. Рис.6 - Методические принципы определения сроков службы оборудования и трубопроводов Оценка степени износа и запаса на износ стенки трубопроводапри локальной коррозии

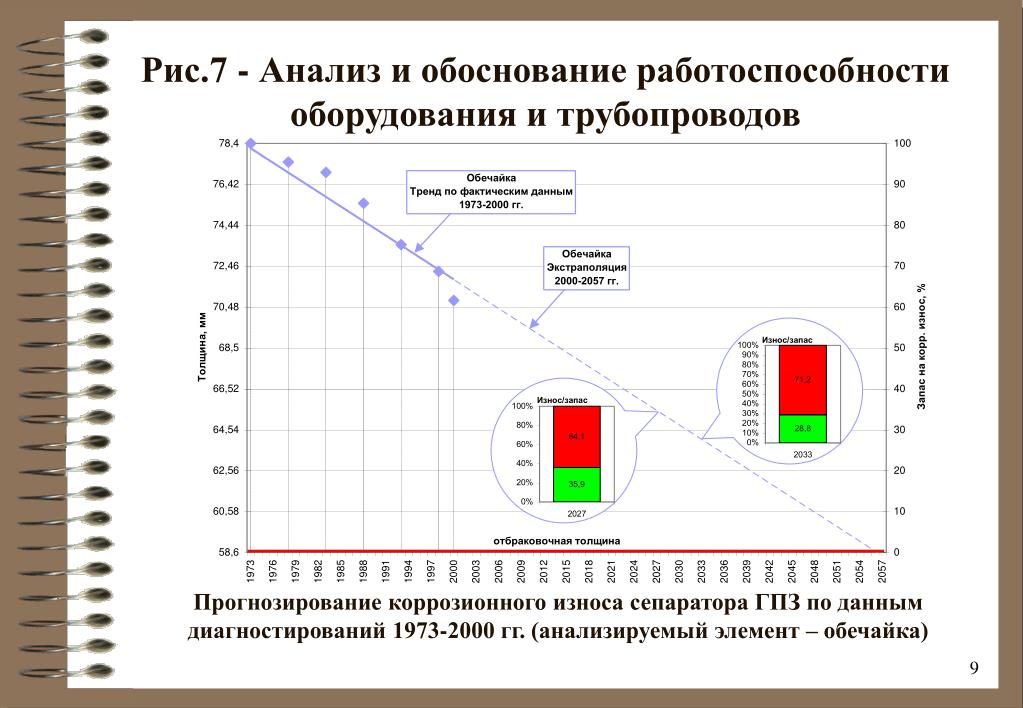

10. Рис.7 - Анализ и обоснование работоспособности оборудования и трубопроводов Прогнозирование коррозионного износа сепаратора ГПЗ по данным диагностирований 1973-2000 гг. (анализируемый элемент – обечайка)

11. Рис.8 - Анализ и обоснование работоспособности оборудования и трубопроводов Пример построения границ 95%-го доверительного интервала для прогноза, приведенного на Рис.7

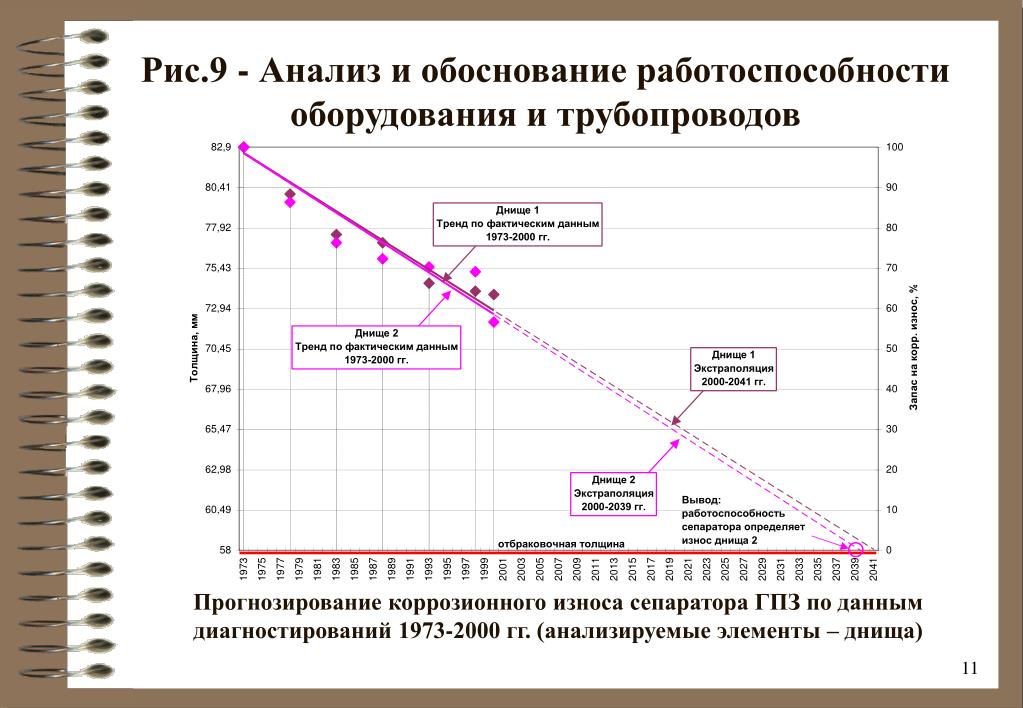

12. Рис.9 - Анализ и обоснование работоспособности оборудования и трубопроводов Прогнозирование коррозионного износа сепаратора ГПЗ по данным диагностирований 1973-2000 гг. (анализируемые элементы – днища)

13. Рис.10 - Обеспечение эксплуатационной надежности, работоспособности и безопасности Продление ресурса сепаратора путем проведения ремонтов по состоянию

14. Рис.11 – Результаты анализа диагностических данных Из них сосуды,эксплуатирующиеся: Техническое состояние сосудов ОГПЗ на начало 2003 г.

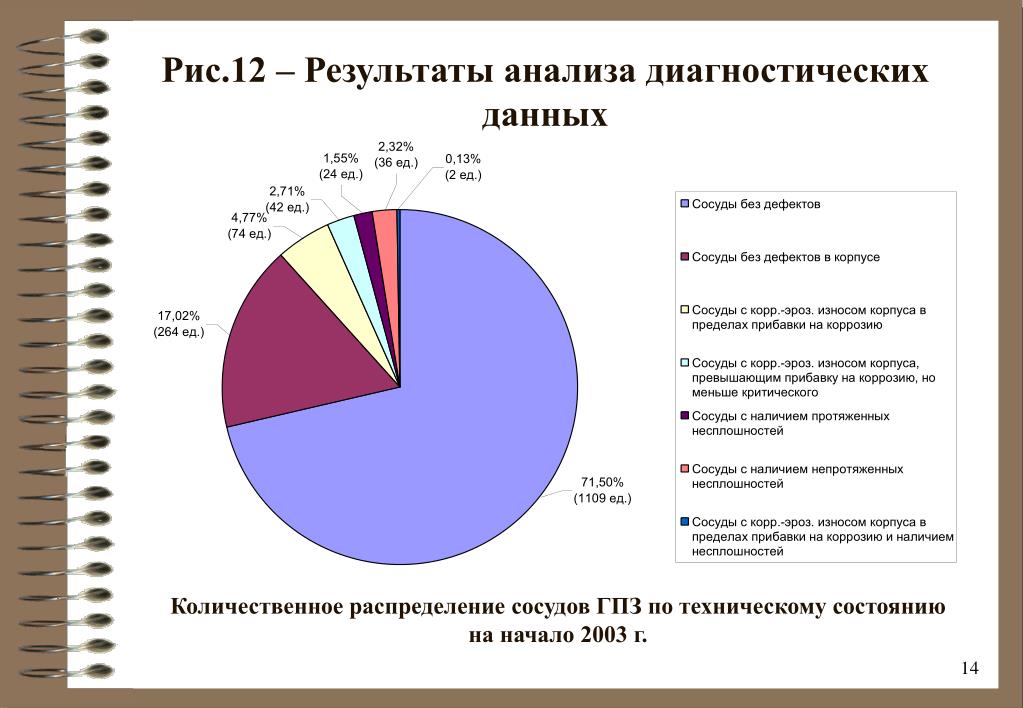

15. Рис.12 – Результаты анализа диагностических данных Количественное распределение сосудов ГПЗ по техническому состояниюна начало 2003 г.

16. Рис.13 – Результаты анализа диагностических данных Прогнозируемый ресурс ГПЗ по состоянию на начало 2003 г.

17. Выводы • Система внедрена и обеспечивает мониторинг технического состояния и выполнение ремонтов оборудования и трубопроводов «по фактическому состоянию» • Работоспособность оборудования и трубопроводов анализируется и прогнозируется на основе: • систематического диагностирования, • коррозионного мониторинга, • расчетов прочности и ресурса, а также данных о • противокоррозионной защите, • технических обслуживаниях и ремонтах 3. По результатам анализа диагностических данных, безопасное техническое состояние основного технологического оборудования и трубопроводов объектов «Оренбурггазпрома» прогнозируется на длительную перспективу до 2030 года и далее
